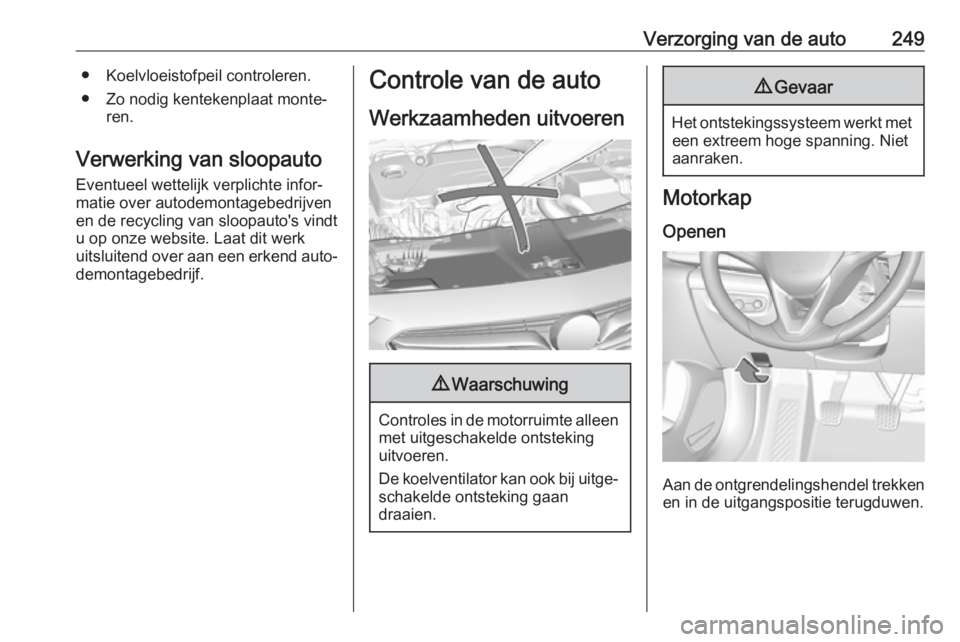

Verzorging van de auto249● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐
demontagebedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

250Verzorging van de auto

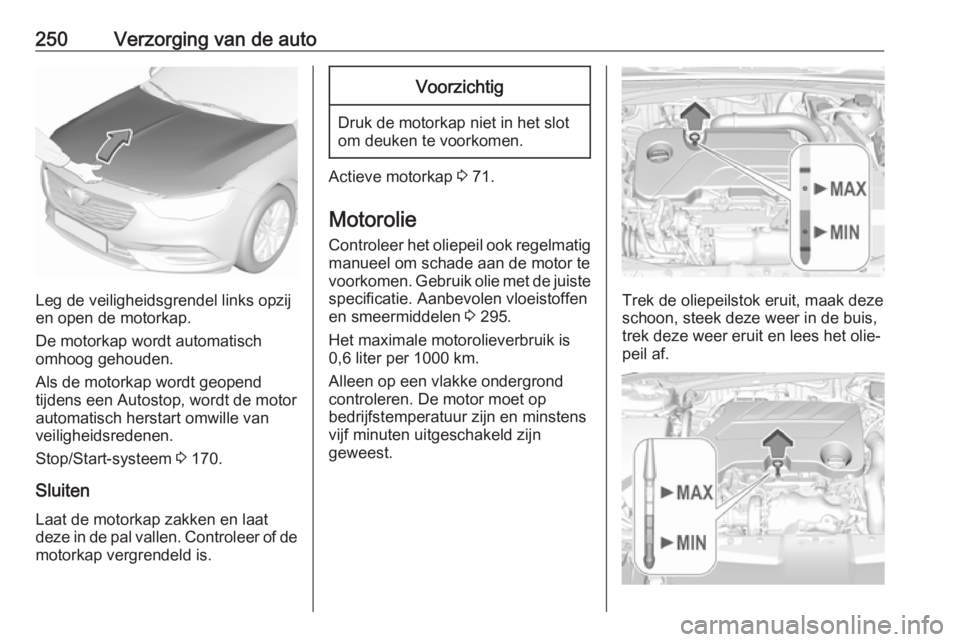

Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch
omhoog gehouden.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor automatisch herstart omwille van
veiligheidsredenen.
Stop/Start-systeem 3 170.
Sluiten Laat de motorkap zakken en laat
deze in de pal vallen. Controleer of de
motorkap vergrendeld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Actieve motorkap 3 71.
Motorolie Controleer het oliepeil ook regelmatig
manueel om schade aan de motor te voorkomen. Gebruik olie met de juiste
specificatie. Aanbevolen vloeistoffen
en smeermiddelen 3 295.
Het maximale motorolieverbruik is
0,6 liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Trek de oliepeilstok eruit, maak deze
schoon, steek deze weer in de buis,
trek deze weer eruit en lees het olie‐
peil af.

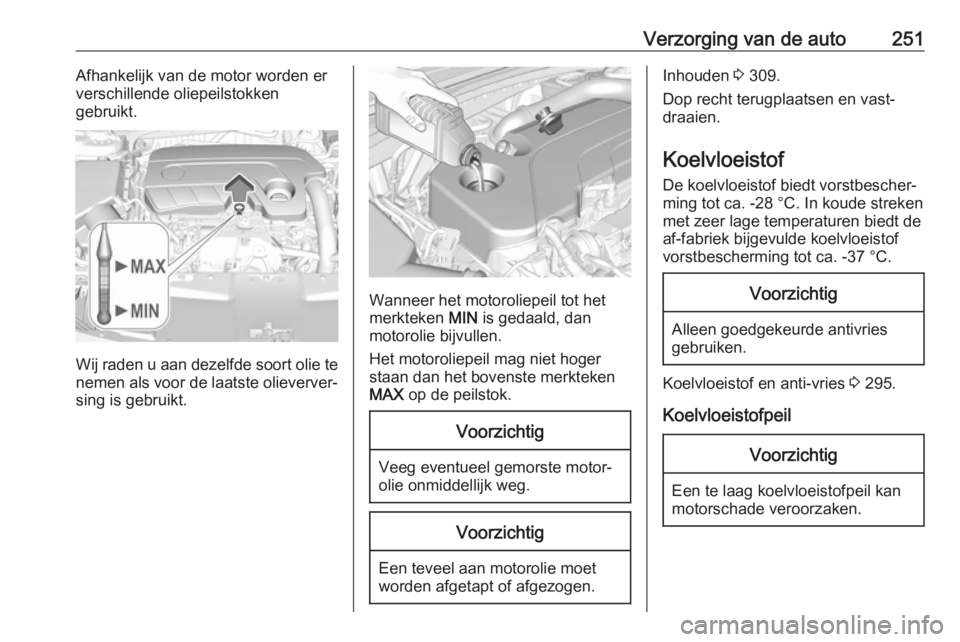

Verzorging van de auto251Afhankelijk van de motor worden erverschillende oliepeilstokken
gebruikt.
Wij raden u aan dezelfde soort olie te nemen als voor de laatste olieverver‐
sing is gebruikt.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan
motorolie bijvullen.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Voorzichtig
Veeg eventueel gemorste motor‐
olie onmiddellijk weg.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 309.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In koude streken
met zeer lage temperaturen biedt de
af-fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 295.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.

252Verzorging van de auto

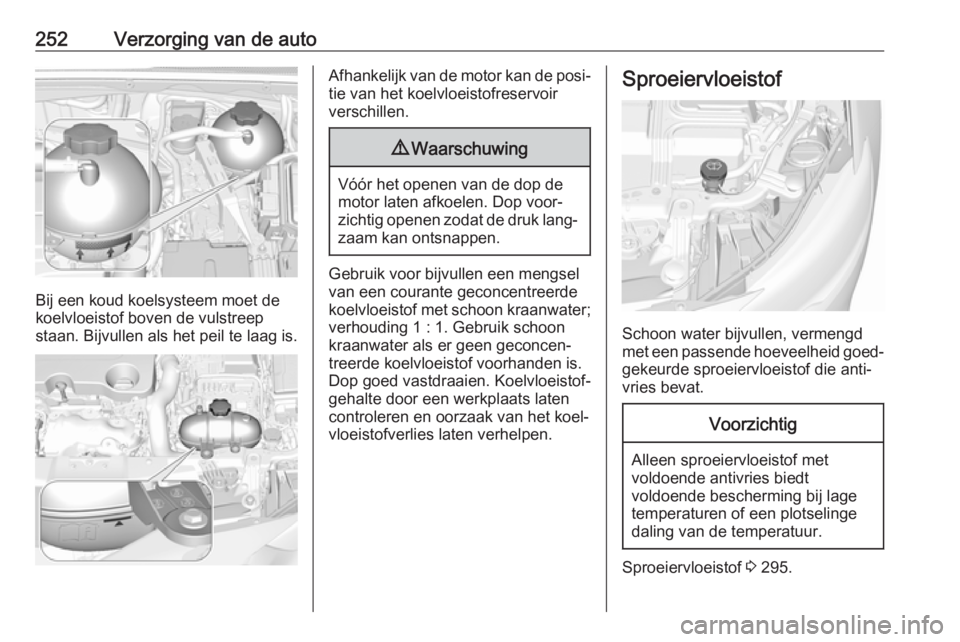

Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep staan. Bijvullen als het peil te laag is.
Afhankelijk van de motor kan de posi‐ tie van het koelvloeistofreservoir
verschillen.9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Sproeiervloeistof
Schoon water bijvullen, vermengd
met een passende hoeveelheid goed‐ gekeurde sproeiervloeistof die anti‐
vries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Sproeiervloeistof 3 295.

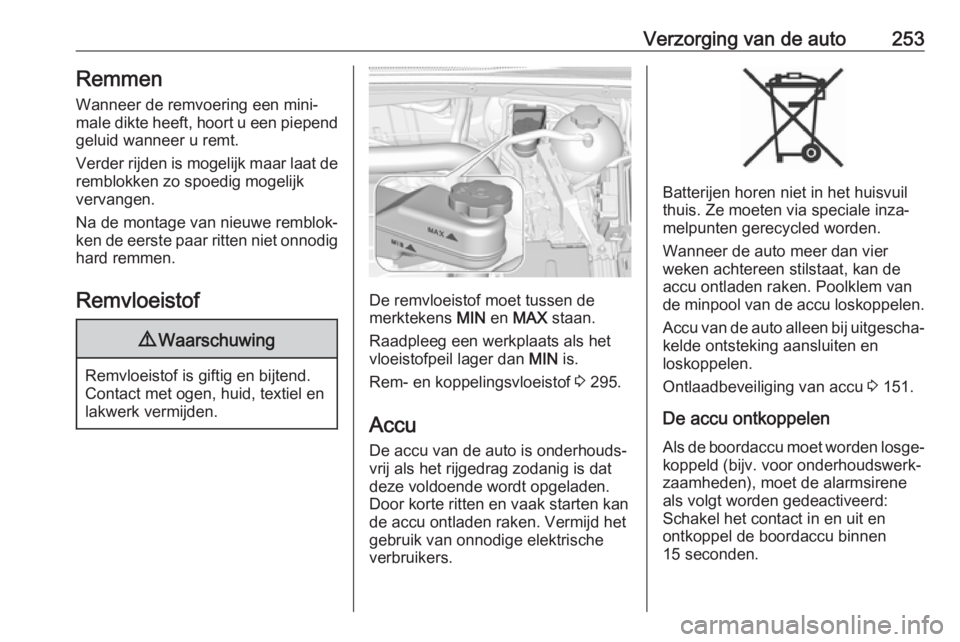

Verzorging van de auto253Remmen
Wanneer de remvoering een mini‐ male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de
remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 295.
Accu
De accu van de auto is onderhouds‐ vrij als het rijgedrag zodanig is dat
deze voldoende wordt opgeladen.
Door korte ritten en vaak starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan vier
weken achtereen stilstaat, kan de
accu ontladen raken. Poolklem van
de minpool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
kelde ontsteking aansluiten en
loskoppelen.
Ontlaadbeveiliging van accu 3 151.
De accu ontkoppelen Als de boordaccu moet worden losge‐
koppeld (bijv. voor onderhoudswerk‐
zaamheden), moet de alarmsirene
als volgt worden gedeactiveerd:
Schakel het contact in en uit en
ontkoppel de boordaccu binnen
15 seconden.

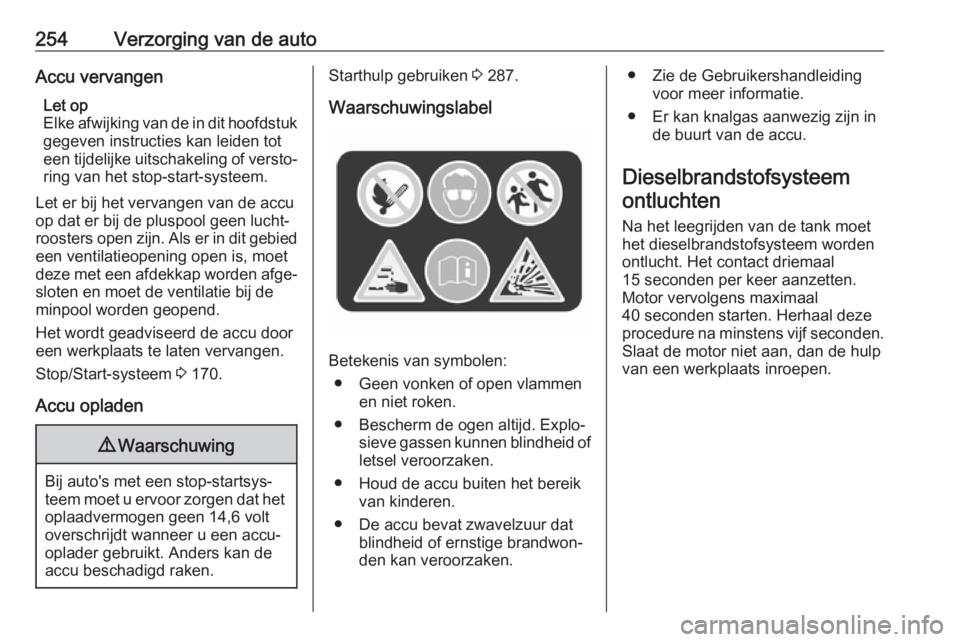

254Verzorging van de autoAccu vervangenLet op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling of versto‐ ring van het stop-start-systeem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐
sloten en moet de ventilatie bij de
minpool worden geopend.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem 3 170.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 287.
Waarschuwingslabel
Betekenis van symbolen: ● Geen vonken of open vlammen en niet roken.
● Bescherm de ogen altijd. Explo‐ sieve gassen kunnen blindheid of
letsel veroorzaken.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat blindheid of ernstige brandwon‐
den kan veroorzaken.
● Zie de Gebruikershandleiding voor meer informatie.
● Er kan knalgas aanwezig zijn in de buurt van de accu.
Dieselbrandstofsysteem ontluchten
Na het leegrijden van de tank moet het dieselbrandstofsysteem worden
ontlucht. Het contact driemaal
15 seconden per keer aanzetten.
Motor vervolgens maximaal
40 seconden starten. Herhaal deze
procedure na minstens vijf seconden.
Slaat de motor niet aan, dan de hulp
van een werkplaats inroepen.

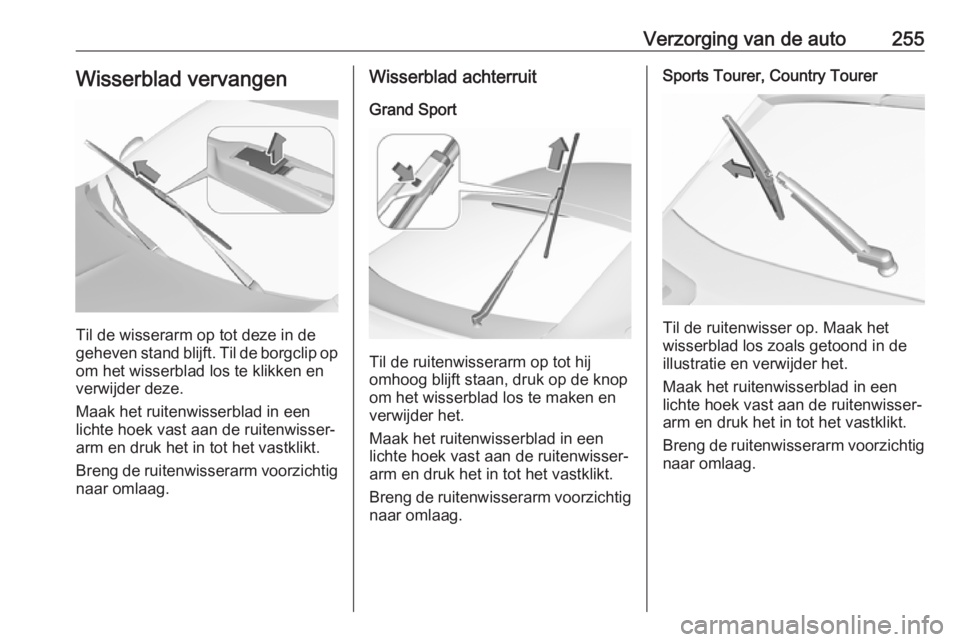

Verzorging van de auto255Wisserblad vervangen
Til de wisserarm op tot deze in de
geheven stand blijft. Til de borgclip op
om het wisserblad los te klikken en
verwijder deze.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Wisserblad achterruit
Grand Sport
Til de ruitenwisserarm op tot hij
omhoog blijft staan, druk op de knop
om het wisserblad los te maken en
verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Sports Tourer, Country Tourer
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

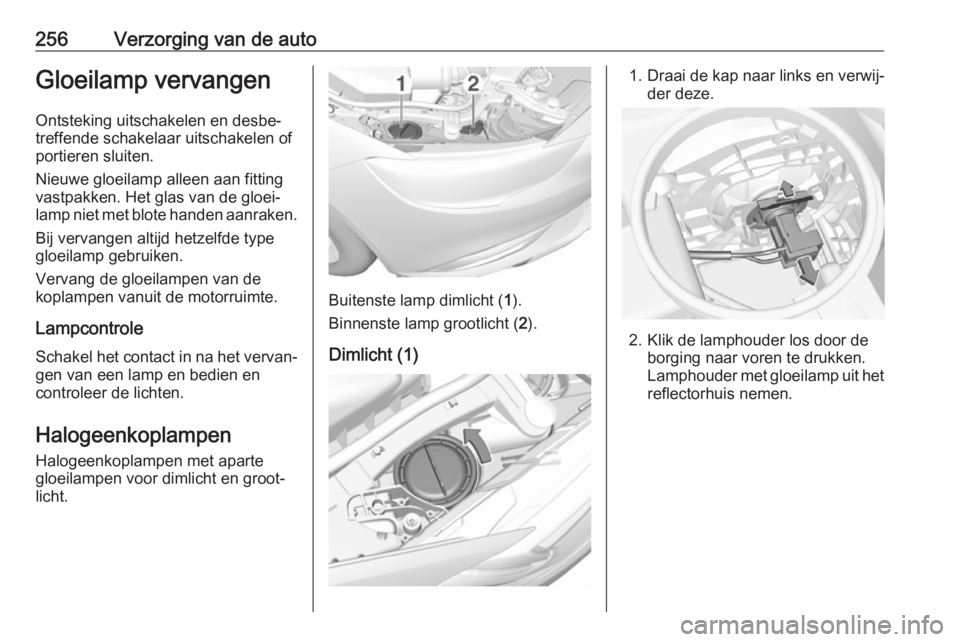

256Verzorging van de autoGloeilamp vervangenOntsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
LampcontroleSchakel het contact in na het vervan‐
gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte gloeilampen voor dimlicht en groot‐
licht.
Buitenste lamp dimlicht ( 1).
Binnenste lamp grootlicht ( 2).
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.

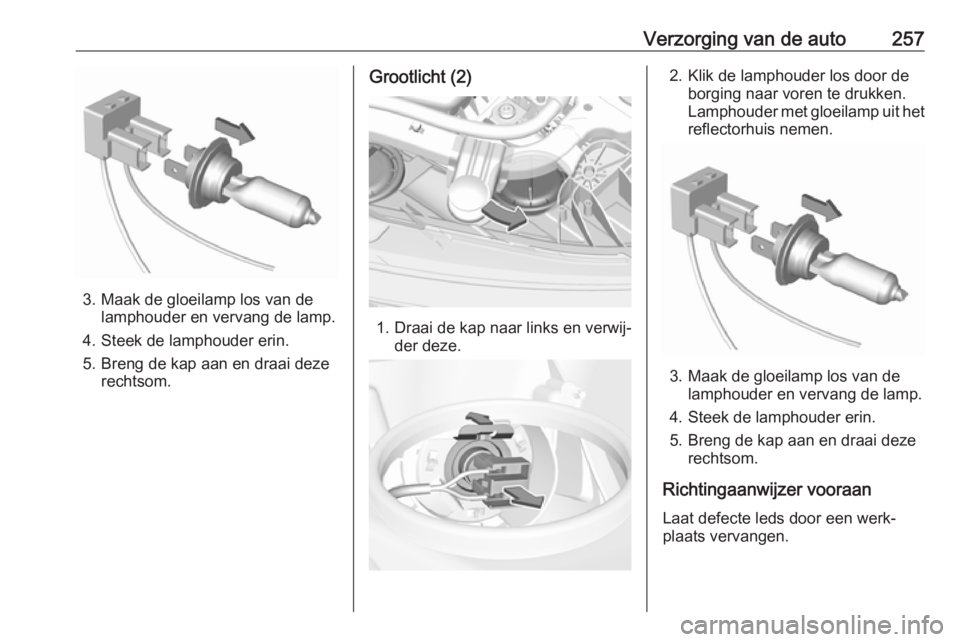

Verzorging van de auto257
3. Maak de gloeilamp los van delamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Grootlicht (2)
1. Draai de kap naar links en verwij‐der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzer vooraan Laat defecte leds door een werk‐
plaats vervangen.

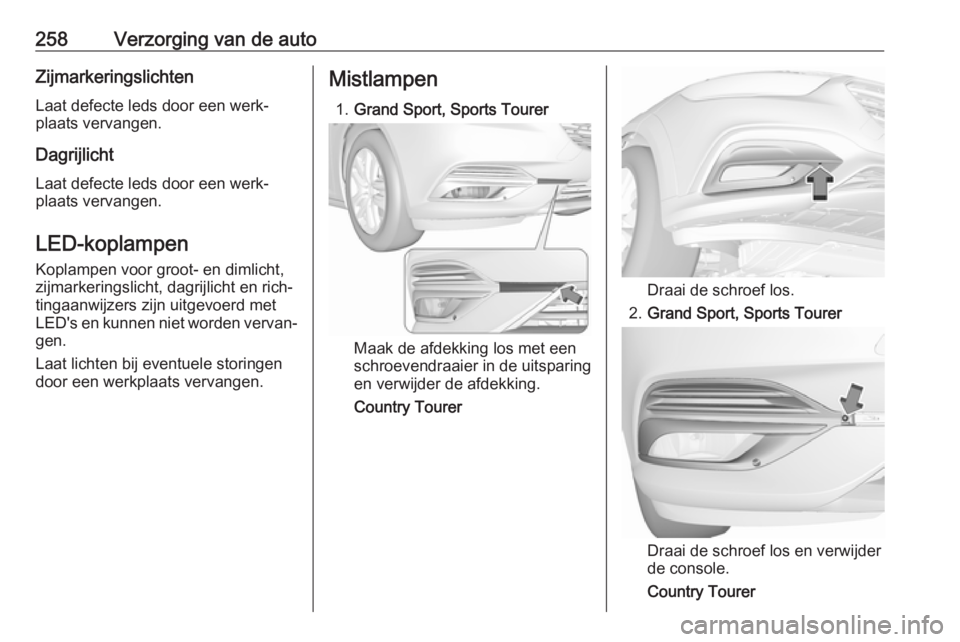

258Verzorging van de autoZijmarkeringslichten
Laat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht
Laat defecte leds door een werk‐
plaats vervangen.
LED-koplampen Koplampen voor groot- en dimlicht,
zijmarkeringslicht, dagrijlicht en rich‐
tingaanwijzers zijn uitgevoerd met
LED's en kunnen niet worden vervan‐
gen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen
1. Grand Sport, Sports Tourer
Maak de afdekking los met een
schroevendraaier in de uitsparing
en verwijder de afdekking.
Country Tourer
Draai de schroef los.
2. Grand Sport, Sports Tourer
Draai de schroef los en verwijder
de console.
Country Tourer
