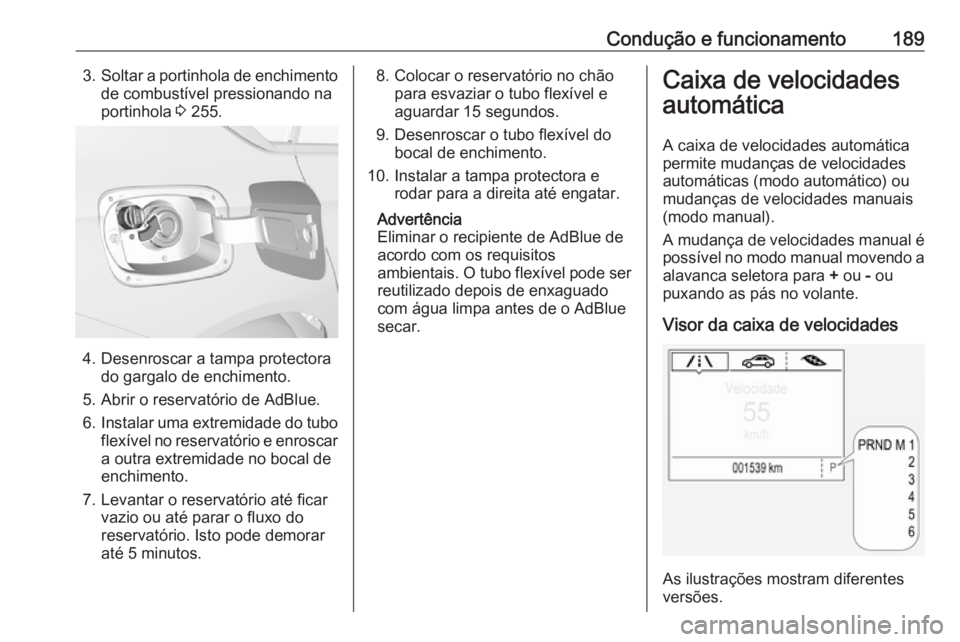

Condução e funcionamento1893.Soltar a portinhola de enchimento
de combustível pressionando na
portinhola 3 255.
4. Desenroscar a tampa protectora
do gargalo de enchimento.
5. Abrir o reservatório de AdBlue.
6. Instalar uma extremidade do tubo
flexível no reservatório e enroscar a outra extremidade no bocal de
enchimento.
7. Levantar o reservatório até ficar vazio ou até parar o fluxo do
reservatório. Isto pode demorar
até 5 minutos.
8. Colocar o reservatório no chão para esvaziar o tubo flexível e
aguardar 15 segundos.
9. Desenroscar o tubo flexível do bocal de enchimento.
10. Instalar a tampa protectora e rodar para a direita até engatar.
Advertência
Eliminar o recipiente de AdBlue de
acordo com os requisitos
ambientais. O tubo flexível pode ser
reutilizado depois de enxaguado
com água limpa antes de o AdBlue
secar.Caixa de velocidades
automática
A caixa de velocidades automática
permite mudanças de velocidades automáticas (modo automático) ou
mudanças de velocidades manuais
(modo manual).
A mudança de velocidades manual é
possível no modo manual movendo a
alavanca seletora para + ou - ou
puxando as pás no volante.
Visor da caixa de velocidades
As ilustrações mostram diferentes
versões.

190Condução e funcionamento
O modo ou a velocidade selecionadasão apresentados no Centro de
Informação do Condutor.
No modo automático, o programa de
condução é indicado por D.
No modo manual, M e o número da
velocidade seleccionada são
indicados.
R indica a marcha-atrás.
N indica a posição de ponto-morto.
P indica a posição de
estacionamento.
Alavanca selectoraP:posição de estacionamento, as
rodas estão trancadas, engrenar apenas quando o veículo estiver
paradoR:marcha-atrás, engatar apenas
quando o veículo estiver
estacionárioN:ponto mortoD:modo automáticoM:modo manual<:engatar uma mudança superior
no modo manual]:engatar uma mudança inferior
no modo manual
A alavanca seletora fica bloqueada
em P e apenas pode ser movida ao
ligar a ignição, empurrar o botão de desengate na alavanca seletora e
aplicar o pedal do travão.
Sem que o pedal do travão esteja
accionado, a luz de aviso j acende.
Se a alavanca selectora não se
encontrar na posição P quando a
ignição for desligada, a luz de aviso
j fica intermitente.
Para engatar P ou R, pressionar o
botão de desengate.
O motor só pode ser ligado com a
alavanca na posição P ou N. Quando
a posição N estiver seleccionada,

Condução e funcionamento191pressionar o pedal do travão ou
aplicar o travão de mão antes de
começar.
Não acelerar ao engatar uma
mudança. Nunca premir o pedal do
acelerador e o pedal do travão ao
mesmo tempo.
Ao engrenar uma velocidade, o
veículo começa a andar quando se tira o pé do pedal do travão.
Travagem com o motor
Para utilizar o efeito de travagem com o motor, seleccionar uma mudança
inferior na altura certa numa descida, ver modo manual.
Balançar o veículo
Dar "esticões" com a caixa só é
permitido se o veículo estiver preso
em areia, lama ou neve. Deslocar a
alavanca selectora entre D e R
repetidamente. Não acelerar muito o
motor e evitar acelerações
repentinas.
Estacionamento
Aplicar o travão de mão e engatar P.Modo manual
Alavanca selectora
Mover a alavanca seletora da
posição D para a esquerda na
posição M.
O modo manual M pode ser ativado a
partir da posição D em cada situação
de condução e velocidade.
Tocar na alavanca seletora para cima
em direção a + para engrenar uma
velocidade mais alta.
Tocar na alavanca seletora para
baixo em direção a - para engrenar
uma velocidade mais baixa.
A mudança seleccionada é indicada
no conjunto de instrumentos.
Pás do volante
Mover a alavanca seletora da
posição D para a esquerda na
posição M.
O modo manual M pode ser ativado a
partir da posição D em cada situação
de condução e velocidade.
Puxar as pás do volante para
seleccionar as mudanças
manualmente.
Puxar a pá direita + para engrenar
uma velocidade superior.

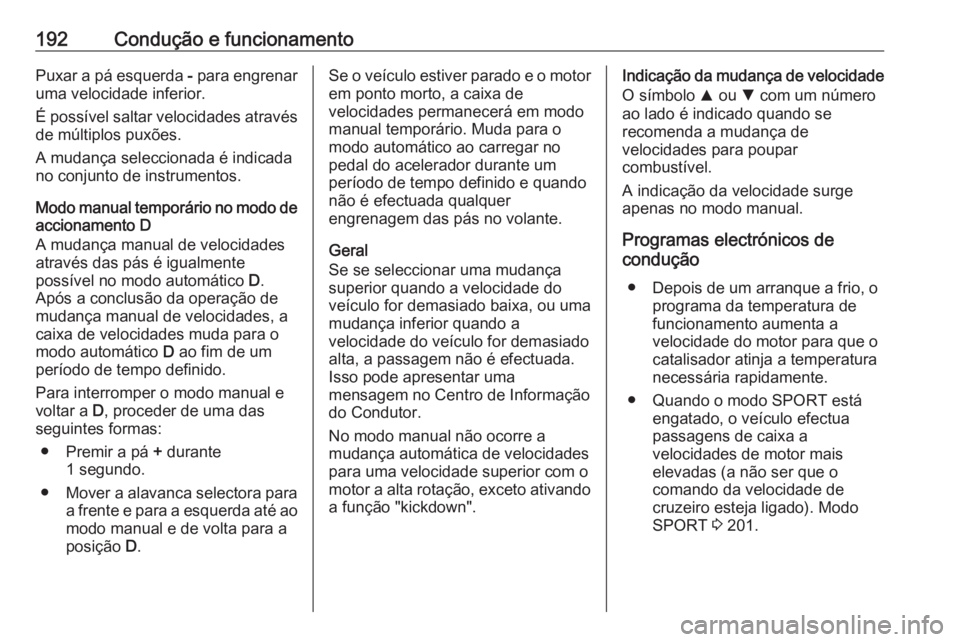

192Condução e funcionamentoPuxar a pá esquerda - para engrenar
uma velocidade inferior.
É possível saltar velocidades através
de múltiplos puxões.
A mudança seleccionada é indicada
no conjunto de instrumentos.
Modo manual temporário no modo de accionamento D
A mudança manual de velocidades
através das pás é igualmente
possível no modo automático D.
Após a conclusão da operação de
mudança manual de velocidades, a
caixa de velocidades muda para o
modo automático D ao fim de um
período de tempo definido.
Para interromper o modo manual e
voltar a D, proceder de uma das
seguintes formas:
● Premir a pá + durante
1 segundo.
● Mover a alavanca selectora para
a frente e para a esquerda até ao
modo manual e de volta para a
posição D.Se o veículo estiver parado e o motor
em ponto morto, a caixa de
velocidades permanecerá em modo
manual temporário. Muda para o
modo automático ao carregar no
pedal do acelerador durante um
período de tempo definido e quando
não é efectuada qualquer
engrenagem das pás no volante.
Geral
Se se seleccionar uma mudança
superior quando a velocidade do
veículo for demasiado baixa, ou uma
mudança inferior quando a
velocidade do veículo for demasiado
alta, a passagem não é efectuada. Isso pode apresentar uma
mensagem no Centro de Informação
do Condutor.
No modo manual não ocorre a
mudança automática de velocidades para uma velocidade superior com o
motor a alta rotação, exceto ativando
a função "kickdown".Indicação da mudança de velocidade
O símbolo R ou S com um número
ao lado é indicado quando se
recomenda a mudança de
velocidades para poupar
combustível.
A indicação da velocidade surge
apenas no modo manual.
Programas electrónicos de
condução
● Depois de um arranque a frio, o programa da temperatura de
funcionamento aumenta a
velocidade do motor para que o
catalisador atinja a temperatura
necessária rapidamente.
● Quando o modo SPORT está engatado, o veículo efectua
passagens de caixa a
velocidades de motor mais
elevadas (a não ser que o
comando da velocidade de
cruzeiro esteja ligado). Modo
SPORT 3 201.

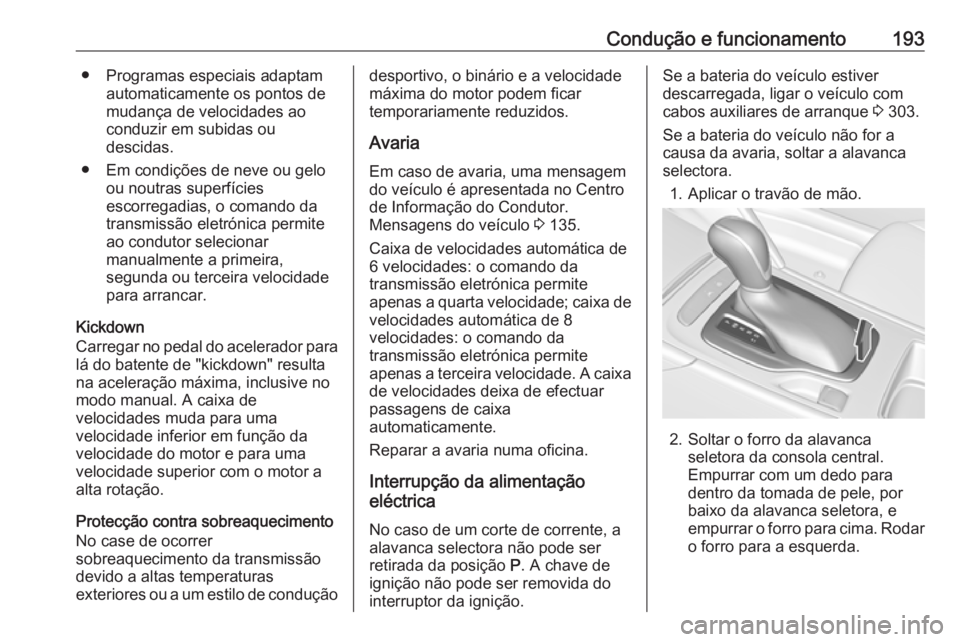

Condução e funcionamento193● Programas especiais adaptamautomaticamente os pontos de
mudança de velocidades ao
conduzir em subidas ou
descidas.
● Em condições de neve ou gelo ou noutras superfícies
escorregadias, o comando da
transmissão eletrónica permite
ao condutor selecionar
manualmente a primeira,
segunda ou terceira velocidade
para arrancar.
Kickdown
Carregar no pedal do acelerador para lá do batente de "kickdown" resulta
na aceleração máxima, inclusive no
modo manual. A caixa de
velocidades muda para uma
velocidade inferior em função da velocidade do motor e para uma
velocidade superior com o motor a
alta rotação.
Protecção contra sobreaquecimento
No case de ocorrer
sobreaquecimento da transmissão
devido a altas temperaturas
exteriores ou a um estilo de conduçãodesportivo, o binário e a velocidade máxima do motor podem ficar
temporariamente reduzidos.
Avaria Em caso de avaria, uma mensagemdo veículo é apresentada no Centro
de Informação do Condutor.
Mensagens do veículo 3 135.
Caixa de velocidades automática de 6 velocidades: o comando da
transmissão eletrónica permite
apenas a quarta velocidade; caixa de
velocidades automática de 8
velocidades: o comando da
transmissão eletrónica permite
apenas a terceira velocidade. A caixa
de velocidades deixa de efectuar
passagens de caixa
automaticamente.
Reparar a avaria numa oficina.
Interrupção da alimentação
eléctrica
No caso de um corte de corrente, a
alavanca selectora não pode ser
retirada da posição P. A chave de
ignição não pode ser removida do interruptor da ignição.Se a bateria do veículo estiver
descarregada, ligar o veículo com
cabos auxiliares de arranque 3 303.
Se a bateria do veículo não for a causa da avaria, soltar a alavanca
selectora.
1. Aplicar o travão de mão.
2. Soltar o forro da alavanca seletora da consola central.Empurrar com um dedo para
dentro da tomada de pele, por
baixo da alavanca seletora, e
empurrar o forro para cima. Rodar
o forro para a esquerda.

194Condução e funcionamento

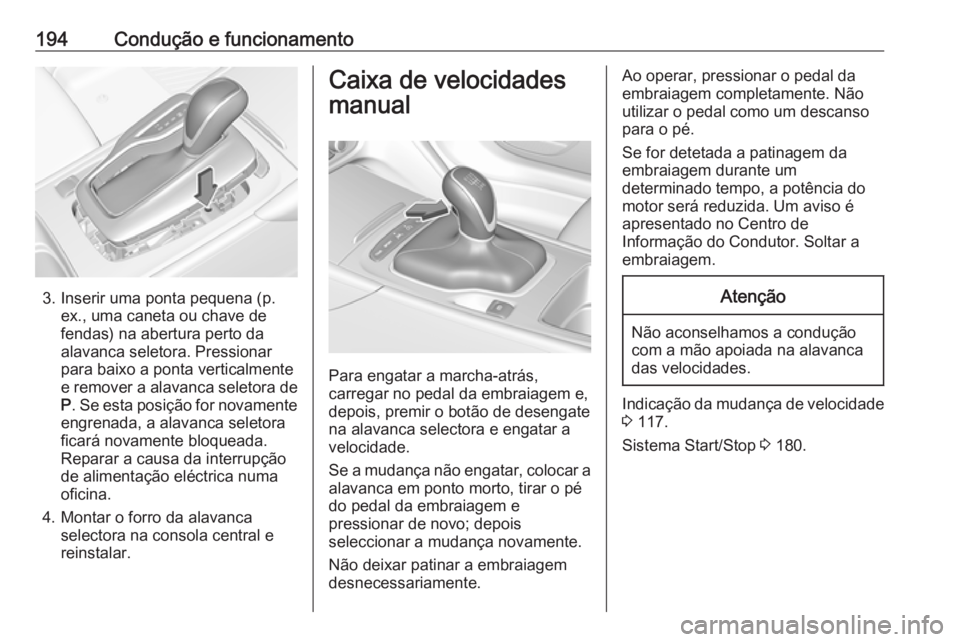

3. Inserir uma ponta pequena (p.ex., uma caneta ou chave de
fendas) na abertura perto da
alavanca seletora. Pressionar
para baixo a ponta verticalmente
e remover a alavanca seletora de
P . Se esta posição for novamente
engrenada, a alavanca seletora
ficará novamente bloqueada.
Reparar a causa da interrupção
de alimentação eléctrica numa
oficina.
4. Montar o forro da alavanca selectora na consola central e
reinstalar.
Caixa de velocidades
manual
Para engatar a marcha-atrás,
carregar no pedal da embraiagem e,
depois, premir o botão de desengate
na alavanca selectora e engatar a velocidade.
Se a mudança não engatar, colocar a alavanca em ponto morto, tirar o pé
do pedal da embraiagem e
pressionar de novo; depois
seleccionar a mudança novamente.
Não deixar patinar a embraiagem
desnecessariamente.
Ao operar, pressionar o pedal da
embraiagem completamente. Não
utilizar o pedal como um descanso
para o pé.
Se for detetada a patinagem da
embraiagem durante um
determinado tempo, a potência do
motor será reduzida. Um aviso é
apresentado no Centro de
Informação do Condutor. Soltar a
embraiagem.Atenção
Não aconselhamos a condução
com a mão apoiada na alavanca
das velocidades.
Indicação da mudança de velocidade 3 117.
Sistema Start/Stop 3 180.

Condução e funcionamento195Sistemas de tração
Tração integral
O sistema de tracção às quatro rodas realça características de condução e
estabilidade e ajuda a conseguir a
melhor condutibilidade possível
independentemente do piso. O
sistema está sempre activo e não
pode ser desactivado.
O binário é distribuído uniformemente
entre as rodas dos eixos dianteiro e
traseiro até uma proporção de 50%/
50%. Consoante as condições de
condução, ou seja, condução estável, o sistema de tração integral transfere
uma quantidade mínima de binário
para poupar combustível. Além disso, a vetorização de binário entre as
rodas traseiras é distribuído
consoante a dinâmica e a superfície
do veículo.
Isto é possível porque o sistema de
tração integral funciona com duas
embraiagens, uma de cada lado.Para um desempenho óptimo do
sistema, os pneus do veículo não
devem ter um grau de desgaste
irregular.
Caso uma mensagem de serviço seja
apresentada no Centro de
Informação do Condutor, o sistema
pode ter uma funcionalidade limitada
(ou em alguns casos ficar
completamente desactivada, p. ex. o
veículo passa para tracção às rodas
dianteiras). Recorrer a uma oficina.
Reboque do veículo 3 305.Travões
O sistema de travões inclui dois
circuitos de travões independentes.
Se um circuito de travões falhar,
continua a ser possível travar o
veículo com o outro circuito dos
travões. No entanto, o efeito de
travagem é conseguido apenas
quando o pedal de travagem é
firmemente pressionado. Para isso é
necessária consideravelmente mais
força. A distância de travagem
aumenta. Procurar assistência numa
oficina antes de prosseguir viagem.
Quando o motor não está a trabalhar,
o suporte da unidade do servofreio
desaparece depois de se carregar no pedal do travão uma ou duas vezes.
O efeito de travagem não é reduzido
mas será preciso mais força para
travar. É especialmente importante
ter isto em atenção quando o veículo
for rebocado.
Indicador de controlo R 3 116.
Travagem de Emergência Ativa
3 221.

196Condução e funcionamentoSistema de travagemantibloqueio
O sistema de travões antiblocagem
(ABS) impede que as rodas
bloqueiem.
O ABS começa a regular a pressão de travagem assim que uma roda
apresente tendência para bloquear. A
direcção do veículo continua a poder
ser utilizada, mesmo durante
travagem a fundo.
O controlo do ABS é sentido através
de um impulso no pedal do travão e
de um ruído do processo de
regulação.
Para travagem óptima, manter o
pedal do travão totalmente premido durante o processo de travagem,
apesar de o pedal estar a pulsar. Não reduzir a pressão sobre o pedal.
Depois de iniciar a marcha, o sistema efectua um auto-diagnóstico que
pode ser audível.
Indicador de controlo u 3 117.
Luz de travões adaptável Durante travagem a fundo, as três
luzes dos travões ficam intermitentes
enquanto o controlo do ABS estiver a funcionar.
Avaria
9 Aviso
Se houver uma avaria no ABS, as
rodas podem bloquear em caso
de travagem superior ao normal.
As vantagens do ABS deixam de
estar disponíveis. Durante
travagem a fundo, a direcção do
veículo deixa de poder ser
utilizada e o veículo pode guinar.
Reparar a avaria numa oficina.
Travão de mão9 Aviso
Antes de sair do veículo, verificar
o estado do travão de mão. A luz
de aviso m deve ficar acesa
continuamente.
Travão de mão elétrico

Condução e funcionamento197Aplicar quando o veículo está parado9Aviso
Puxar o interruptor m durante um
período de tempo mínimo de
1 segundo até a luz de aviso m
ficar acesa continuamente e o
travão de mão elétrico ser
aplicado 3 116. O travão de mão
elétrico funciona
automaticamente com a força
adequada.
Antes de sair do veículo, verificar
o estado do travão de mão
elétrico. Luz de aviso m 3 116.
O travão de mão eléctrico pode ser
sempre activado, mesmo se a ignição estiver desligada.
Não accionar o sistema de travão de
mão eléctrico demasiadas vezes sem que o motor esteja a funcionar, pois
isso descarregará a bateria do
veículo.
Desbloquear
Ligar a ignição. Manter o pedal do
travão pressionado e depois premir o
interruptor m.
Função de arranque
Veículos com caixa de velocidades
manual: Carregando no pedal da
embraiagem e, depois, soltando
ligeiramente o pedal da embraiagem
e carregando no pedal do acelerador solta automaticamente o travão de
mão elétrico. Isto não é possível
quando o interruptor m é puxado ao
mesmo tempo.
Veículos com caixa de velocidades
automática: Engatando a posição D
e, depois, carregando no pedal do
acelerador solta automaticamente o
travão de mão elétrico. Isto não é
possível quando o interruptor m é
puxado ao mesmo tempo.
Travagem dinâmica quando o veículo
está em movimento
Quando o veículo está em
movimento e o interruptor m é
mantido puxado, o sistema de travãode mão eléctrico desacelera o
veículo, mas o travão de mão não é
aplicado estaticamente.
Assim que o interruptor m é solto, a
travagem dinâmica pára.
Aplicar automaticamente
Se o veículo estiver equipado com
caixa de velocidades automática e o
programador de velocidade
adaptável estiver ativo, o travão de
mão elétrico é aplicado
automaticamente quando o sistema
para o veículo durante mais de 2
minutos.
O travão de mão é desengatado
automaticamente ao retomar a
marcha.
Verificação de funcionalidade
Quando o veículo está parado, o
travão de mão eléctrico poderá ser
aplicado automaticamente. Isso tem
como objectivo verificar o sistema.
Avaria
O modo de falha do travão de mão
eléctrico é indicado pela luz de aviso
j e por uma mensagem do veículo

198Condução e funcionamentovisível no Centro de Informação do
Condutor. Mensagens do veículo
3 135.
Aplicar o travão de mão elétrico:
puxar continuamente o interruptor
m durante mais de 5 segundos. Se a
luz de aviso m se acender, o travão
de mão eléctrico está aplicado.
Soltar o travão de mão elétrico:
empurrar continuamente o interruptor
m durante mais de 2 segundos. Se a
luz de aviso m se apagar, o travão de
mão eléctrico está solto.
A luz de aviso m fica intermitente: o
travão de mão eléctrico não está totalmente aplicado ou solto. Quando fica intermitente continuamente,
soltar o travão de mão eléctrico e
tentar aplicá-lo novamente.
Assistência à travagem Se o pedal do travão for for accionadorapidamente e com força, é aplicada
automaticamente a força de
travagem máxima.O funcionamento da assistência à
travagem poderá tornar-se aparente
com uma pressão rápida no pedal do
travão e uma maior resistência ao
carregar no pedal do travão.
Manter uma pressão regular no pedal
do travão durante tanto tempo quanto for necessário para uma travagem
total. A força de travagem máxima é
reduzida automaticamente quando o
pedal do travão é solto.
Assistência de arranque em subidas
O sistema ajuda a impedir
movimentos involuntários ao
conduzir em declives.
Ao soltar o pedal do travão depois de parar num declive, os travões
permanecem ativos durante
aproximadamente mais 2 segundos.
Os travões libertam-se
automaticamente quando o veículo
começa a acelerar.Sistemas de condução
Sistema de controlo da tração
O Sistema de Controlo de Tracção
(TC) é um componente do Programa
Electrónico de Estabilidade (ESC).
O TC melhora a condutibilidade
quando necessário,
independentemente do tipo de
estrada ou da aderência dos pneus,
evitando que as rodas motrizes
patinem.
Assim que as rodas motrizes
comecem a patinar, a prestação do
motor é reduzida e a roda que patina mais é travada individualmente. Issomelhora consideravelmente a
estabilidade de condução do veículo
em pisos escorregadios.
