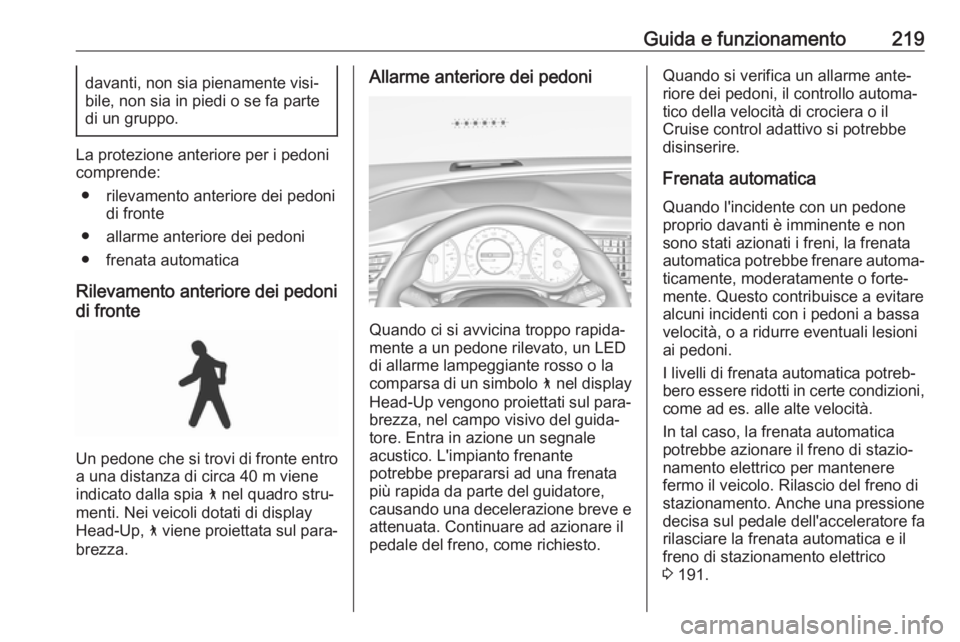

Guida e funzionamento219davanti, non sia pienamente visi‐
bile, non sia in piedi o se fa parte
di un gruppo.
La protezione anteriore per i pedoni
comprende:
● rilevamento anteriore dei pedoni di fronte
● allarme anteriore dei pedoni
● frenata automatica
Rilevamento anteriore dei pedoni
di fronte
Un pedone che si trovi di fronte entro a una distanza di circa 40 m viene
indicato dalla spia 7 nel quadro stru‐
menti. Nei veicoli dotati di display
Head-Up, 7 viene proiettata sul para‐
brezza.
Allarme anteriore dei pedoni
Quando ci si avvicina troppo rapida‐
mente a un pedone rilevato, un LED
di allarme lampeggiante rosso o la
comparsa di un simbolo 7 nel display
Head-Up vengono proiettati sul para‐ brezza, nel campo visivo del guida‐
tore. Entra in azione un segnale
acustico. L'impianto frenante
potrebbe prepararsi ad una frenata
più rapida da parte del guidatore,
causando una decelerazione breve e attenuata. Continuare ad azionare il
pedale del freno, come richiesto.
Quando si verifica un allarme ante‐
riore dei pedoni, il controllo automa‐
tico della velocità di crociera o il
Cruise control adattivo si potrebbe
disinserire.
Frenata automatica Quando l'incidente con un pedone
proprio davanti è imminente e non
sono stati azionati i freni, la frenata
automatica potrebbe frenare automa‐ ticamente, moderatamente o forte‐
mente. Questo contribuisce a evitare
alcuni incidenti con i pedoni a bassa velocità, o a ridurre eventuali lesioni
ai pedoni.
I livelli di frenata automatica potreb‐
bero essere ridotti in certe condizioni,
come ad es. alle alte velocità.
In tal caso, la frenata automatica
potrebbe azionare il freno di stazio‐
namento elettrico per mantenere
fermo il veicolo. Rilascio del freno di
stazionamento. Anche una pressione
decisa sul pedale dell'acceleratore fa
rilasciare la frenata automatica e il
freno di stazionamento elettrico
3 191.

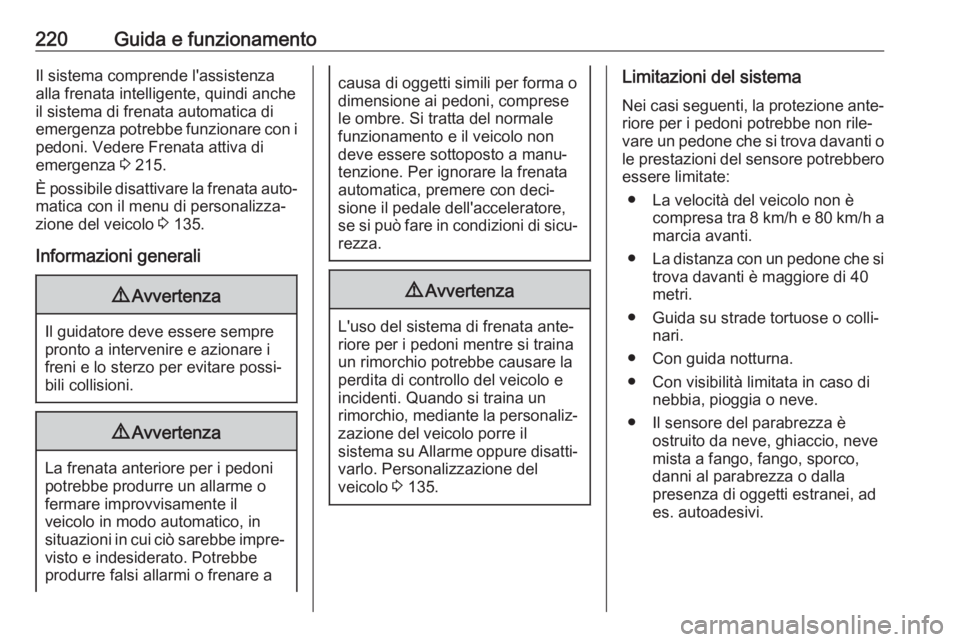

220Guida e funzionamentoIl sistema comprende l'assistenza
alla frenata intelligente, quindi anche
il sistema di frenata automatica di
emergenza potrebbe funzionare con i pedoni. Vedere Frenata attiva diemergenza 3 215.
È possibile disattivare la frenata auto‐ matica con il menu di personalizza‐
zione del veicolo 3 135.
Informazioni generali9 Avvertenza
Il guidatore deve essere sempre
pronto a intervenire e azionare i
freni e lo sterzo per evitare possi‐
bili collisioni.
9 Avvertenza
La frenata anteriore per i pedoni
potrebbe produrre un allarme o
fermare improvvisamente il
veicolo in modo automatico, in
situazioni in cui ciò sarebbe impre‐ visto e indesiderato. Potrebbe
produrre falsi allarmi o frenare a
causa di oggetti simili per forma o
dimensione ai pedoni, comprese
le ombre. Si tratta del normale
funzionamento e il veicolo non
deve essere sottoposto a manu‐
tenzione. Per ignorare la frenata
automatica, premere con deci‐
sione il pedale dell'acceleratore,
se si può fare in condizioni di sicu‐ rezza.9 Avvertenza
L'uso del sistema di frenata ante‐
riore per i pedoni mentre si traina
un rimorchio potrebbe causare la
perdita di controllo del veicolo e
incidenti. Quando si traina un
rimorchio, mediante la personaliz‐ zazione del veicolo porre il
sistema su Allarme oppure disatti‐
varlo. Personalizzazione del
veicolo 3 135.
Limitazioni del sistema
Nei casi seguenti, la protezione ante‐
riore per i pedoni potrebbe non rile‐
vare un pedone che si trova davanti o le prestazioni del sensore potrebbero essere limitate:
● La velocità del veicolo non è compresa tra 8 km/h e 80 km/h a
marcia avanti.
● La distanza con un pedone che si
trova davanti è maggiore di 40
metri.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.

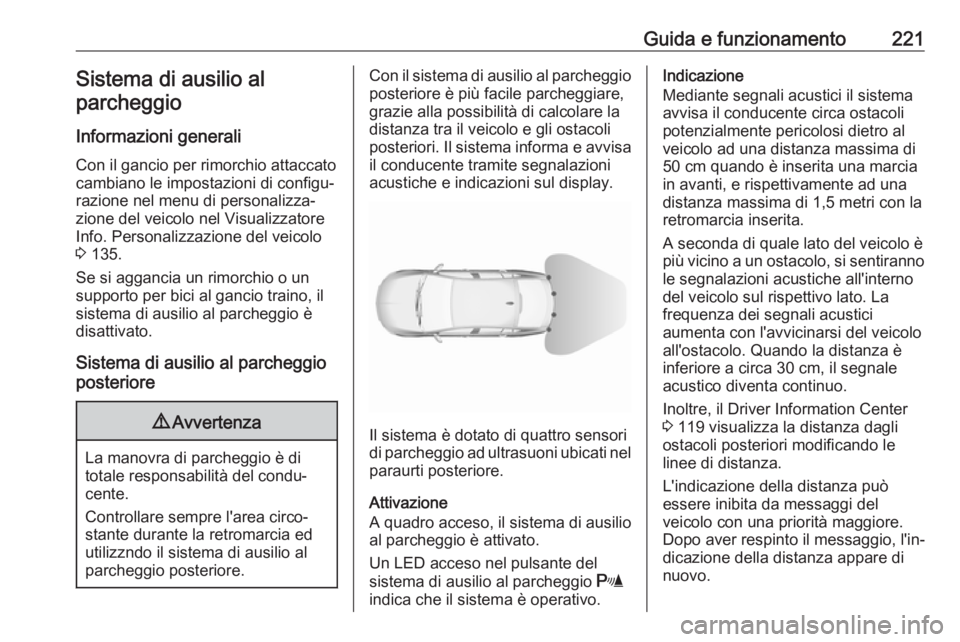

Guida e funzionamento221Sistema di ausilio alparcheggio
Informazioni generali Con il gancio per rimorchio attaccato
cambiano le impostazioni di configu‐
razione nel menu di personalizza‐
zione del veicolo nel Visualizzatore
Info. Personalizzazione del veicolo
3 135.
Se si aggancia un rimorchio o un
supporto per bici al gancio traino, il
sistema di ausilio al parcheggio è
disattivato.
Sistema di ausilio al parcheggio
posteriore9 Avvertenza
La manovra di parcheggio è di
totale responsabilità del condu‐
cente.
Controllare sempre l'area circo‐
stante durante la retromarcia ed utilizzndo il sistema di ausilio al
parcheggio posteriore.
Con il sistema di ausilio al parcheggio
posteriore è più facile parcheggiare,
grazie alla possibilità di calcolare la
distanza tra il veicolo e gli ostacoli
posteriori. Il sistema informa e avvisa
il conducente tramite segnalazioni
acustiche e indicazioni sul display.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
A quadro acceso, il sistema di ausilio
al parcheggio è attivato.
Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r
indica che il sistema è operativo.
Indicazione
Mediante segnali acustici il sistema avvisa il conducente circa ostacoli
potenzialmente pericolosi dietro al
veicolo ad una distanza massima di
50 cm quando è inserita una marcia
in avanti, e rispettivamente ad una
distanza massima di 1,5 metri con la
retromarcia inserita.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Driver Information Center
3 119 visualizza la distanza dagli
ostacoli posteriori modificando le
linee di distanza.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver respinto il messaggio, l'in‐
dicazione della distanza appare di
nuovo.

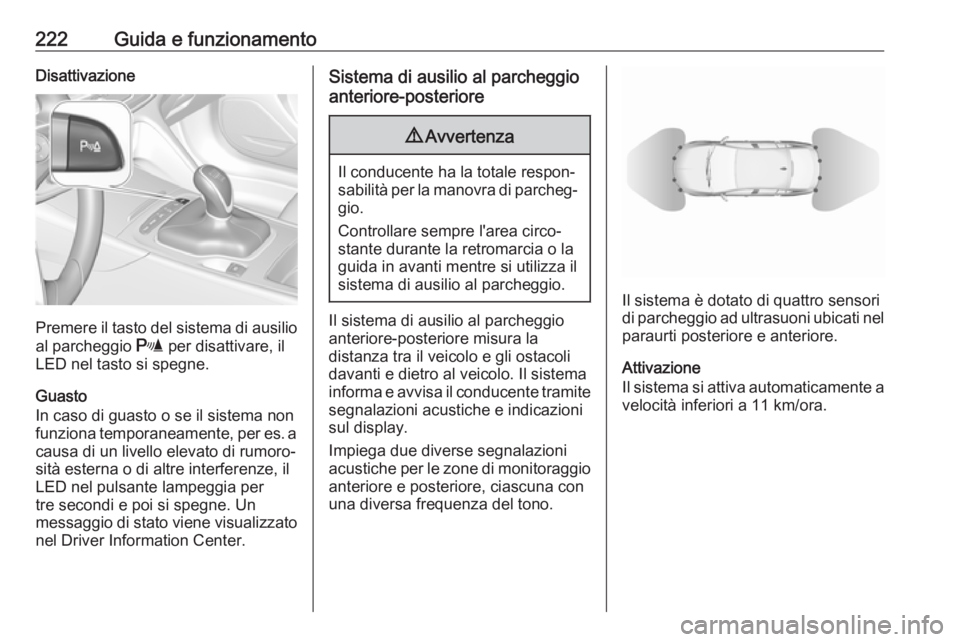

222Guida e funzionamentoDisattivazione
Premere il tasto del sistema di ausilioal parcheggio r per disattivare, il
LED nel tasto si spegne.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per
tre secondi e poi si spegne. Un
messaggio di stato viene visualizzato
nel Driver Information Center.
Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Attivazione
Il sistema si attiva automaticamente a velocità inferiori a 11 km/ora.

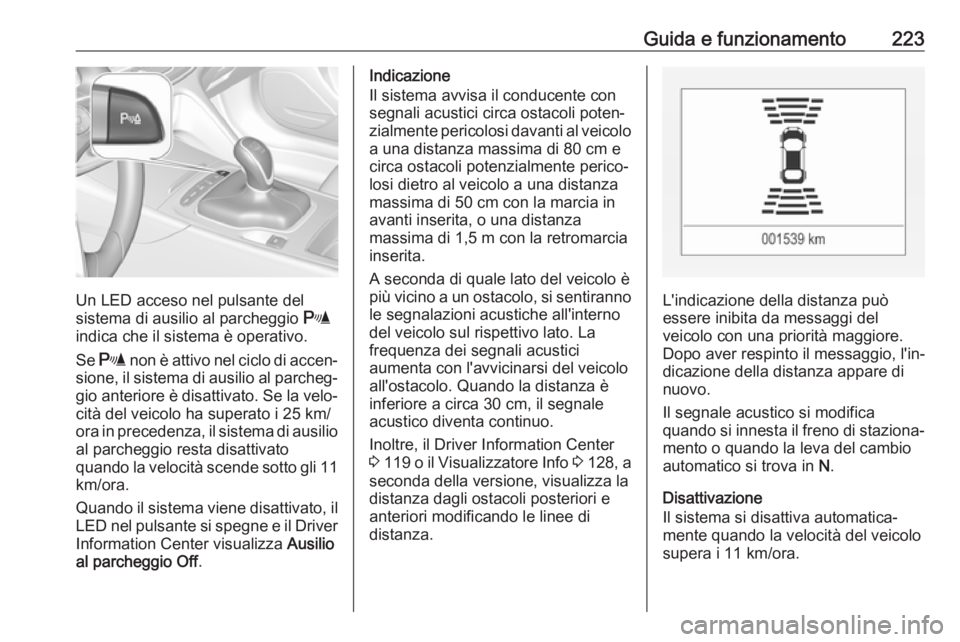

Guida e funzionamento223
Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r
indica che il sistema è operativo.
Se r non è attivo nel ciclo di accen‐
sione, il sistema di ausilio al parcheg‐ gio anteriore è disattivato. Se la velo‐cità del veicolo ha superato i 25 km/
ora in precedenza, il sistema di ausilio
al parcheggio resta disattivato
quando la velocità scende sotto gli 11
km/ora.
Quando il sistema viene disattivato, il LED nel pulsante si spegne e il Driver Information Center visualizza Ausilio
al parcheggio Off .
Indicazione
Il sistema avvisa il conducente con
segnali acustici circa ostacoli poten‐
zialmente pericolosi davanti al veicolo
a una distanza massima di 80 cm e circa ostacoli potenzialmente perico‐
losi dietro al veicolo a una distanza
massima di 50 cm con la marcia in
avanti inserita, o una distanza
massima di 1,5 m con la retromarcia
inserita.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Driver Information Center
3 119 o il Visualizzatore Info 3 128 , a
seconda della versione, visualizza la distanza dagli ostacoli posteriori e
anteriori modificando le linee di
distanza.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver respinto il messaggio, l'in‐
dicazione della distanza appare di
nuovo.
Il segnale acustico si modifica
quando si innesta il freno di staziona‐
mento o quando la leva del cambio
automatico si trova in N.
Disattivazione
Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 11 km/ora.

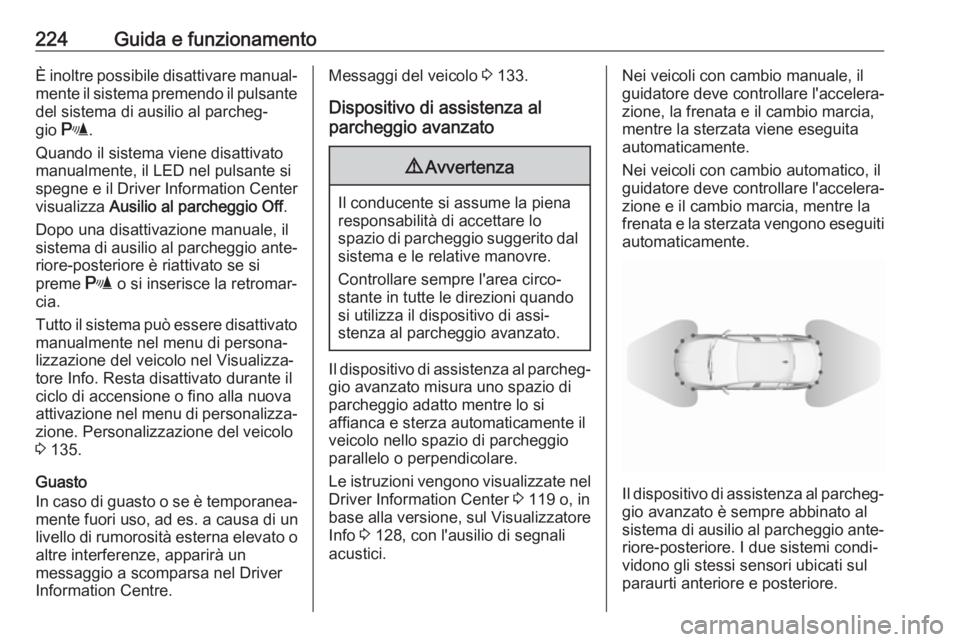

224Guida e funzionamentoÈ inoltre possibile disattivare manual‐mente il sistema premendo il pulsante
del sistema di ausilio al parcheg‐
gio r .
Quando il sistema viene disattivato
manualmente, il LED nel pulsante si spegne e il Driver Information Center
visualizza Ausilio al parcheggio Off .
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐ riore-posteriore è riattivato se si
preme r o si inserisce la retromar‐
cia.
Tutto il sistema può essere disattivato
manualmente nel menu di persona‐
lizzazione del veicolo nel Visualizza‐
tore Info. Resta disattivato durante il
ciclo di accensione o fino alla nuova
attivazione nel menu di personalizza‐ zione. Personalizzazione del veicolo
3 135.
Guasto
In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, apparirà un
messaggio a scomparsa nel Driver
Information Centre.Messaggi del veicolo 3 133.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo nello spazio di parcheggio parallelo o perpendicolare.
Le istruzioni vengono visualizzate nel Driver Information Center 3 119 o, in
base alla versione, sul Visualizzatore
Info 3 128, con l'ausilio di segnali
acustici.
Nei veicoli con cambio manuale, il
guidatore deve controllare l'accelera‐
zione, la frenata e il cambio marcia,
mentre la sterzata viene eseguita
automaticamente.
Nei veicoli con cambio automatico, il
guidatore deve controllare l'accelera‐
zione e il cambio marcia, mentre la
frenata e la sterzata vengono eseguiti automaticamente.
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al
sistema di ausilio al parcheggio ante‐ riore-posteriore. I due sistemi condi‐
vidono gli stessi sensori ubicati sul
paraurti anteriore e posteriore.

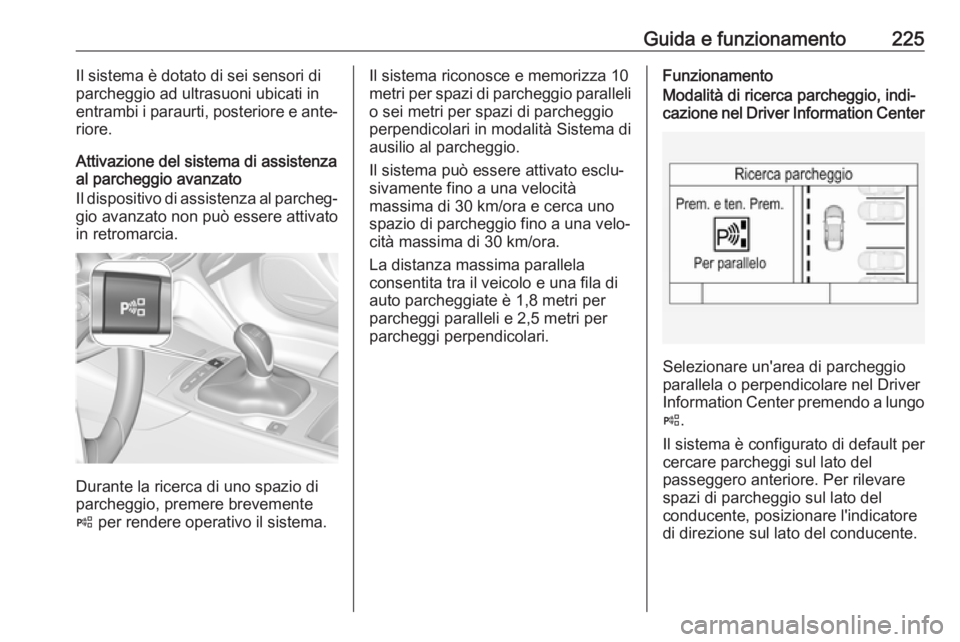

Guida e funzionamento225Il sistema è dotato di sei sensori di
parcheggio ad ultrasuoni ubicati in
entrambi i paraurti, posteriore e ante‐
riore.
Attivazione del sistema di assistenza
al parcheggio avanzato
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato in retromarcia.
Durante la ricerca di uno spazio di
parcheggio, premere brevemente
( per rendere operativo il sistema.
Il sistema riconosce e memorizza 10
metri per spazi di parcheggio paralleli
o sei metri per spazi di parcheggio
perpendicolari in modalità Sistema di
ausilio al parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità
massima di 30 km/ora e cerca uno
spazio di parcheggio fino a una velo‐
cità massima di 30 km/ora.
La distanza massima parallela
consentita tra il veicolo e una fila di
auto parcheggiate è 1,8 metri per
parcheggi paralleli e 2,5 metri per
parcheggi perpendicolari.FunzionamentoModalità di ricerca parcheggio, indi‐
cazione nel Driver Information Center
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Center premendo a lungo
( .
Il sistema è configurato di default per
cercare parcheggi sul lato del
passeggero anteriore. Per rilevare
spazi di parcheggio sul lato del
conducente, posizionare l'indicatore
di direzione sul lato del conducente.

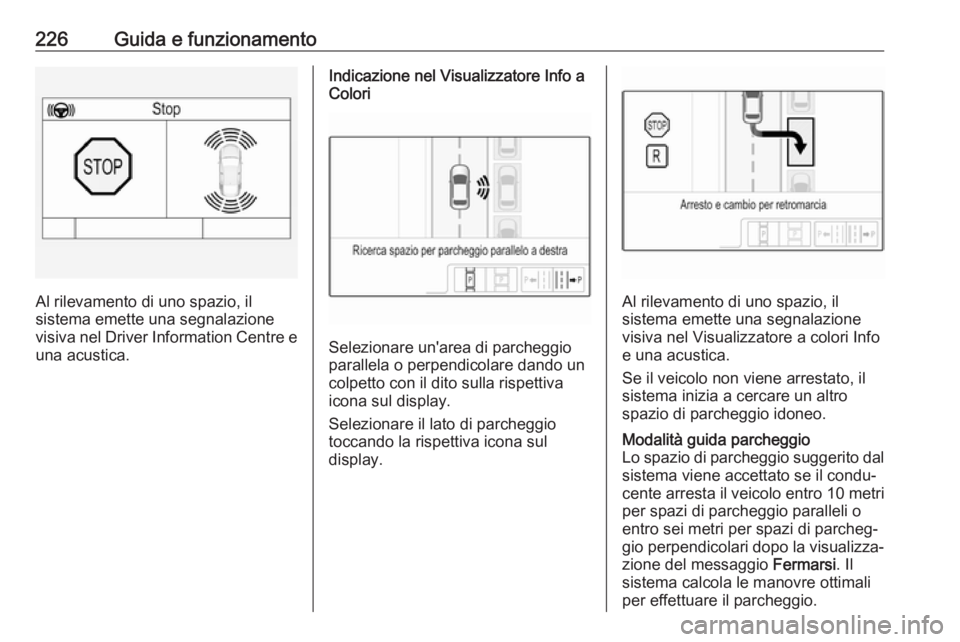

226Guida e funzionamento
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Driver Information Centre e una acustica.
Indicazione nel Visualizzatore Info a
Colori
Selezionare un'area di parcheggio
parallela o perpendicolare dando un
colpetto con il dito sulla rispettiva
icona sul display.
Selezionare il lato di parcheggio
toccando la rispettiva icona sul
display.
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e una acustica.
Se il veicolo non viene arrestato, il
sistema inizia a cercare un altro
spazio di parcheggio idoneo.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro 10 metri per spazi di parcheggio paralleli o
entro sei metri per spazi di parcheg‐
gio perpendicolari dopo la visualizza‐
zione del messaggio Fermarsi. Il
sistema calcola le manovre ottimali
per effettuare il parcheggio.

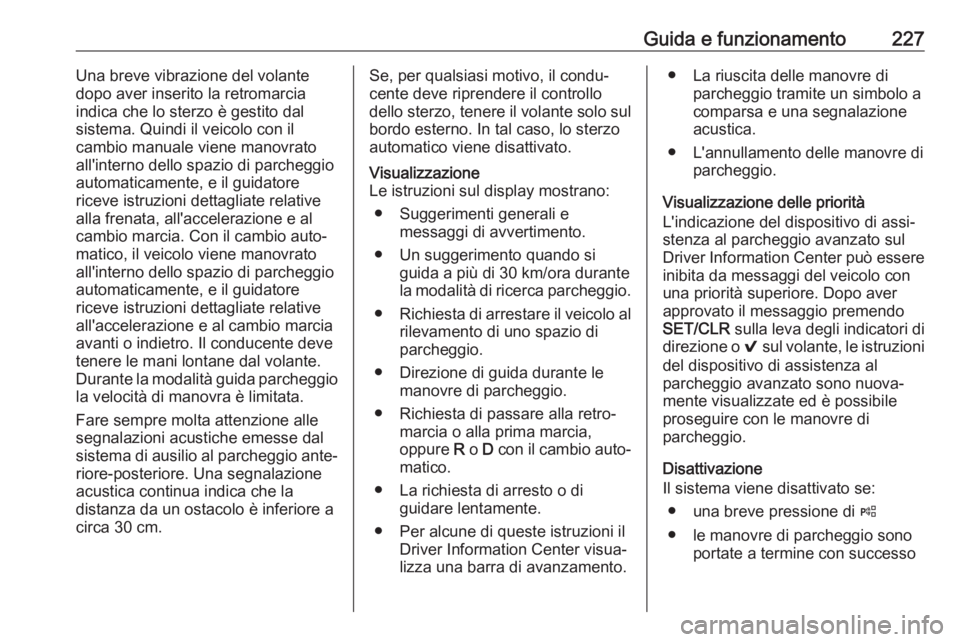

Guida e funzionamento227Una breve vibrazione del volante
dopo aver inserito la retromarcia
indica che lo sterzo è gestito dal
sistema. Quindi il veicolo con il
cambio manuale viene manovrato
all'interno dello spazio di parcheggio
automaticamente, e il guidatore
riceve istruzioni dettagliate relative
alla frenata, all'accelerazione e al
cambio marcia. Con il cambio auto‐
matico, il veicolo viene manovrato
all'interno dello spazio di parcheggio
automaticamente, e il guidatore
riceve istruzioni dettagliate relative
all'accelerazione e al cambio marcia
avanti o indietro. Il conducente deve
tenere le mani lontane dal volante.
Durante la modalità guida parcheggio
la velocità di manovra è limitata.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐
riore-posteriore. Una segnalazione
acustica continua indica che la
distanza da un ostacolo è inferiore a
circa 30 cm.Se, per qualsiasi motivo, il condu‐ cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
● Suggerimenti generali e messaggi di avvertimento.
● Un suggerimento quando si guida a più di 30 km/ora durante
la modalità di ricerca parcheggio.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● Richiesta di passare alla retro‐ marcia o alla prima marcia,
oppure R o D con il cambio auto‐
matico.
● La richiesta di arresto o di guidare lentamente.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐ stenza al parcheggio avanzato sul
Driver Information Center può essere inibita da messaggi del veicolo con
una priorità superiore. Dopo aver
approvato il messaggio premendo
SET/CLR sulla leva degli indicatori di
direzione o 9 sul volante, le istruzioni
del dispositivo di assistenza al
parcheggio avanzato sono nuova‐
mente visualizzate ed è possibile
proseguire con le manovre di
parcheggio.
Disattivazione
Il sistema viene disattivato se:
● una breve pressione di (
● le manovre di parcheggio sono portate a termine con successo

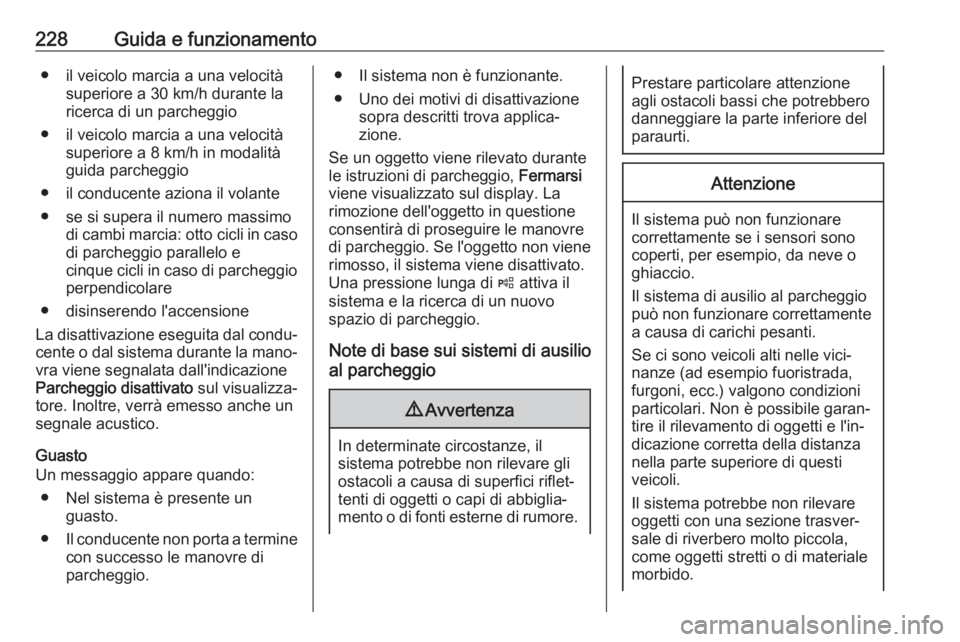

228Guida e funzionamento● il veicolo marcia a una velocitàsuperiore a 30 km/h durante laricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/h in modalitàguida parcheggio
● il conducente aziona il volante
● se si supera il numero massimo di cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio
perpendicolare
● disinserendo l'accensione
La disattivazione eseguita dal condu‐ cente o dal sistema durante la mano‐vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Guasto
Un messaggio appare quando:
● Nel sistema è presente un guasto.
● Il conducente non porta a termine
con successo le manovre di
parcheggio.● Il sistema non è funzionante.
● Uno dei motivi di disattivazione sopra descritti trova applica‐zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La
rimozione dell'oggetto in questione
consentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene
rimosso, il sistema viene disattivato.
Una pressione lunga di ( attiva il
sistema e la ricerca di un nuovo
spazio di parcheggio.
Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.Attenzione
Il sistema può non funzionare
correttamente se i sensori sono
coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
