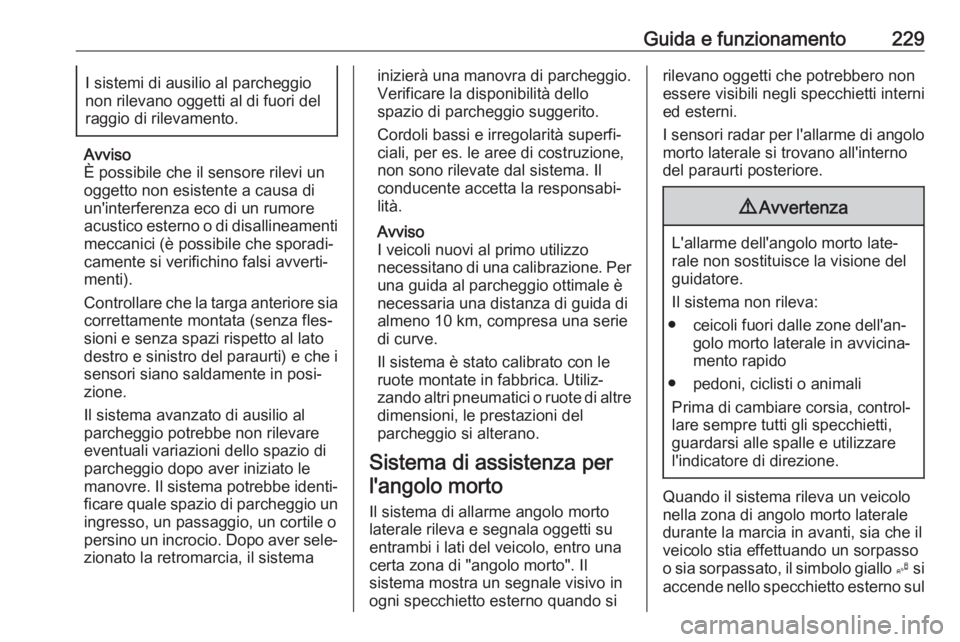

Guida e funzionamento229I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio un
ingresso, un passaggio, un cortile o persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Cordoli bassi e irregolarità superfi‐
ciali, per es. le aree di costruzione,
non sono rilevate dal sistema. Il
conducente accetta la responsabi‐
lità.
Avviso
I veicoli nuovi al primo utilizzo
necessitano di una calibrazione. Per
una guida al parcheggio ottimale è
necessaria una distanza di guida di
almeno 10 km, compresa una serie
di curve.
Il sistema è stato calibrato con le
ruote montate in fabbrica. Utiliz‐
zando altri pneumatici o ruote di altre
dimensioni, le prestazioni del
parcheggio si alterano.
Sistema di assistenza per l'angolo morto
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona di "angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando sirilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.
I sensori radar per l'allarme di angolo morto laterale si trovano all'internodel paraurti posteriore.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
guidatore.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, il simbolo giallo B si
accende nello specchietto esterno sul

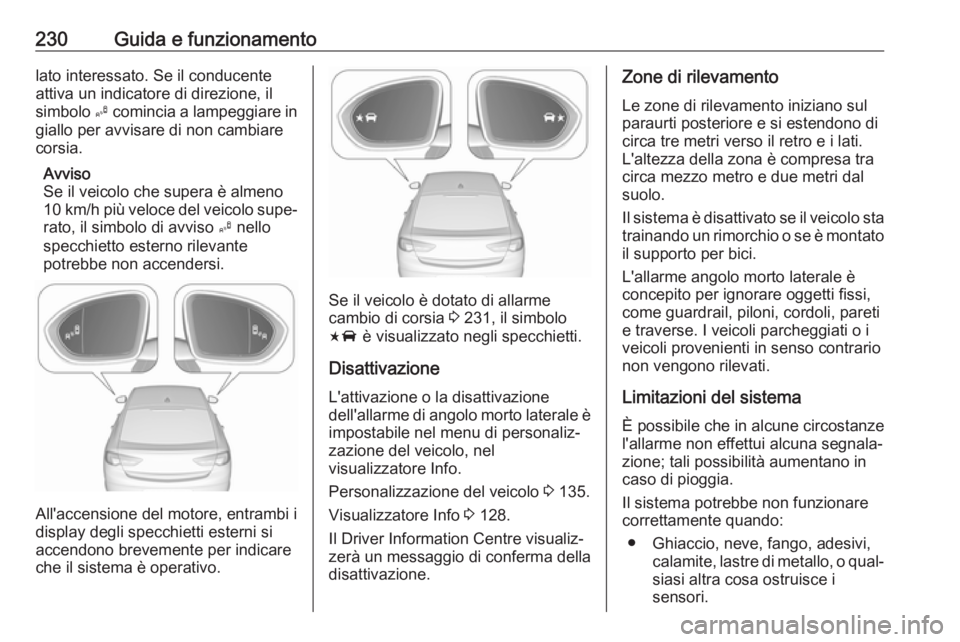

230Guida e funzionamentolato interessato. Se il conducente
attiva un indicatore di direzione, il
simbolo B comincia a lampeggiare in
giallo per avvisare di non cambiare
corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Se il veicolo è dotato di allarme
cambio di corsia 3 231, il simbolo
F è visualizzato negli specchietti.
Disattivazione L'attivazione o la disattivazione
dell'allarme di angolo morto laterale è impostabile nel menu di personaliz‐
zazione del veicolo, nel
visualizzatore Info.
Personalizzazione del veicolo 3 135.
Visualizzatore Info 3 128.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa mezzo metro e due metri dal
suolo.
Il sistema è disattivato se il veicolo sta trainando un rimorchio o se è montato
il supporto per bici.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.
Limitazioni del sistema È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
Il sistema potrebbe non funzionare correttamente quando:
● Ghiaccio, neve, fango, adesivi, calamite, lastre di metallo, o qual‐siasi altra cosa ostruisce i
sensori.

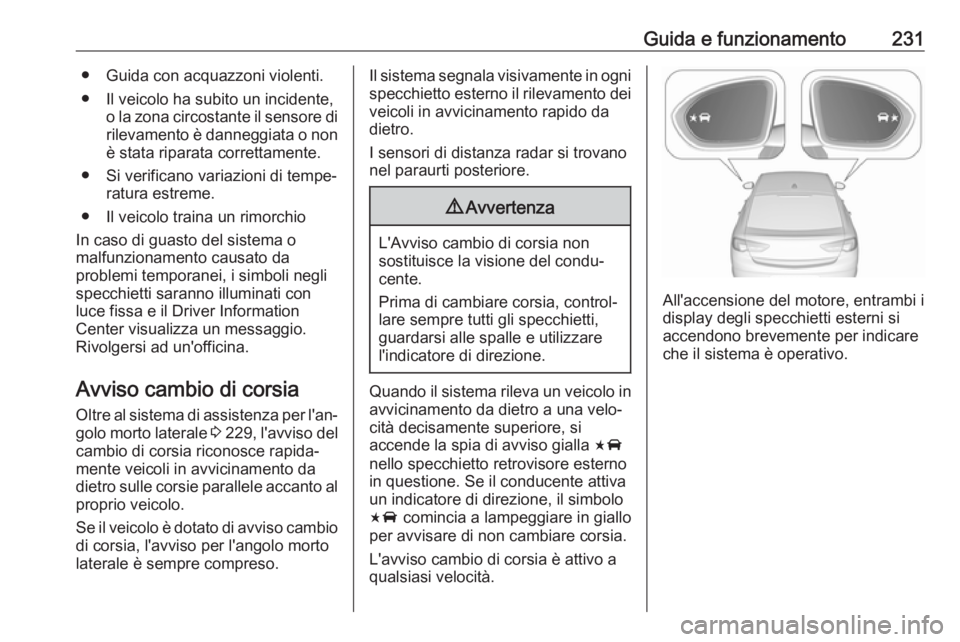

Guida e funzionamento231● Guida con acquazzoni violenti.
● Il veicolo ha subito un incidente, o la zona circostante il sensore dirilevamento è danneggiata o non
è stata riparata correttamente.
● Si verificano variazioni di tempe‐ ratura estreme.
● Il veicolo traina un rimorchio
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, i simboli negli
specchietti saranno illuminati con
luce fissa e il Driver Information
Center visualizza un messaggio.
Rivolgersi ad un'officina.
Avviso cambio di corsia
Oltre al sistema di assistenza per l'an‐ golo morto laterale 3 229 , l'avviso del
cambio di corsia riconosce rapida‐
mente veicoli in avvicinamento da
dietro sulle corsie parallele accanto al
proprio veicolo.
Se il veicolo è dotato di avviso cambio
di corsia, l'avviso per l'angolo morto
laterale è sempre compreso.Il sistema segnala visivamente in ogni specchietto esterno il rilevamento dei
veicoli in avvicinamento rapido da
dietro.
I sensori di distanza radar si trovano
nel paraurti posteriore.9 Avvertenza
L'Avviso cambio di corsia non
sostituisce la visione del condu‐
cente.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo in
avvicinamento da dietro a una velo‐
cità decisamente superiore, si
accende la spia di avviso gialla F
nello specchietto retrovisore esterno
in questione. Se il conducente attiva
un indicatore di direzione, il simbolo
F comincia a lampeggiare in giallo
per avvisare di non cambiare corsia.
L'avviso cambio di corsia è attivo a
qualsiasi velocità.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.

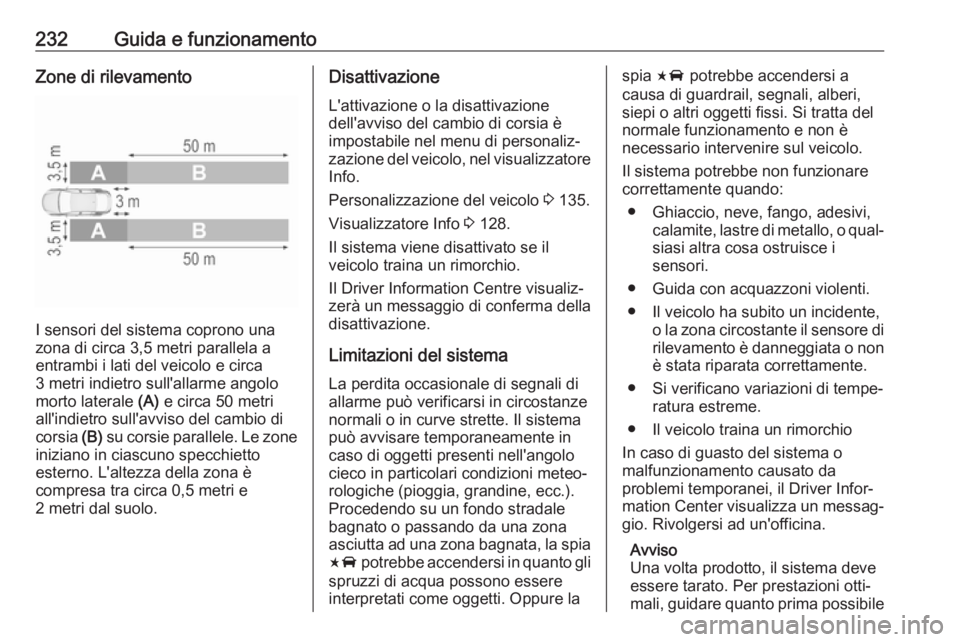

232Guida e funzionamentoZone di rilevamento
I sensori del sistema coprono una
zona di circa 3,5 metri parallela a
entrambi i lati del veicolo e circa
3 metri indietro sull'allarme angolo
morto laterale (A) e circa 50 metri
all'indietro sull'avviso del cambio di corsia (B) su corsie parallele. Le zone
iniziano in ciascuno specchietto
esterno. L'altezza della zona è
compresa tra circa 0,5 metri e
2 metri dal suolo.
Disattivazione
L'attivazione o la disattivazione
dell'avviso del cambio di corsia è
impostabile nel menu di personaliz‐
zazione del veicolo, nel visualizzatore Info.
Personalizzazione del veicolo 3 135.
Visualizzatore Info 3 128.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Limitazioni del sistema La perdita occasionale di segnali di
allarme può verificarsi in circostanze
normali o in curve strette. Il sistema
può avvisare temporaneamente in
caso di oggetti presenti nell'angolo
cieco in particolari condizioni meteo‐ rologiche (pioggia, grandine, ecc.).
Procedendo su un fondo stradale
bagnato o passando da una zona
asciutta ad una zona bagnata, la spia F potrebbe accendersi in quanto gli
spruzzi di acqua possono essere
interpretati come oggetti. Oppure laspia F potrebbe accendersi a
causa di guardrail, segnali, alberi,
siepi o altri oggetti fissi. Si tratta del normale funzionamento e non è
necessario intervenire sul veicolo.
Il sistema potrebbe non funzionare
correttamente quando:
● Ghiaccio, neve, fango, adesivi, calamite, lastre di metallo, o qual‐
siasi altra cosa ostruisce i
sensori.
● Guida con acquazzoni violenti.
● Il veicolo ha subito un incidente, o la zona circostante il sensore di
rilevamento è danneggiata o non è stata riparata correttamente.
● Si verificano variazioni di tempe‐ ratura estreme.
● Il veicolo traina un rimorchio
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐
gio. Rivolgersi ad un'officina.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per prestazioni otti‐
mali, guidare quanto prima possibile

Guida e funzionamento233su un rettilineo in presenza di
segnali stradali ad es. guardrail e
barriere per certe distanze.

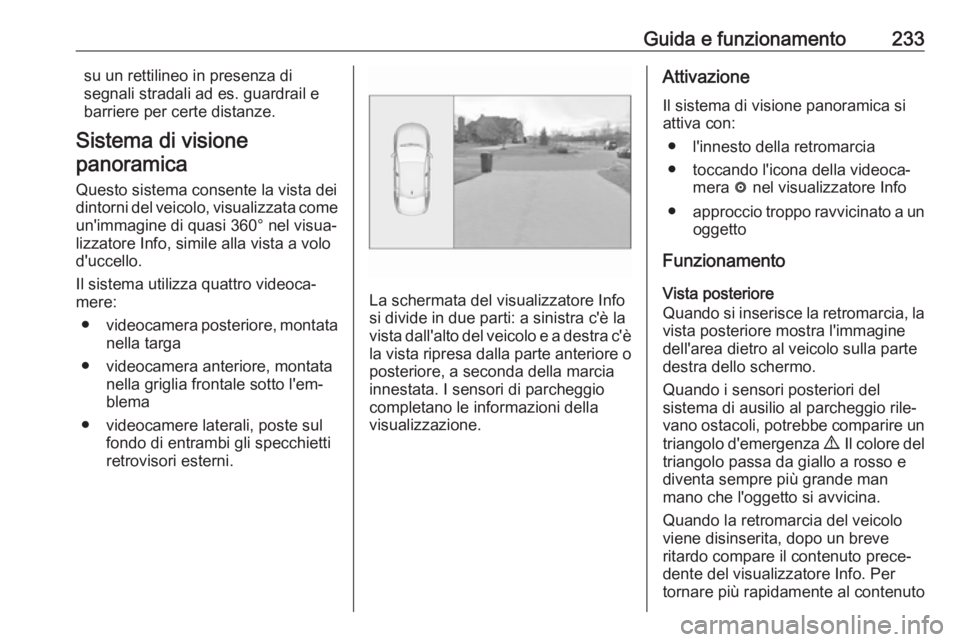

Sistema di visione panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come
un'immagine di quasi 360° nel visua‐ lizzatore Info, simile alla vista a volo
d'uccello.
Il sistema utilizza quattro videoca‐
mere:
● videocamera posteriore, montata
nella targa
● videocamera anteriore, montata nella griglia frontale sotto l'em‐
blema
● videocamere laterali, poste sul fondo di entrambi gli specchietti
retrovisori esterni.
La schermata del visualizzatore Info
si divide in due parti: a sinistra c'è la
vista dall'alto del veicolo e a destra c'è
la vista ripresa dalla parte anteriore o posteriore, a seconda della marcia
innestata. I sensori di parcheggio
completano le informazioni della
visualizzazione.
Attivazione
Il sistema di visione panoramica si attiva con:
● l'innesto della retromarcia
● toccando l'icona della videoca‐ mera ë nel visualizzatore Info
● approccio troppo ravvicinato a un
oggetto
Funzionamento
Vista posteriore
Quando si inserisce la retromarcia, la vista posteriore mostra l'immagine
dell'area dietro al veicolo sulla parte
destra dello schermo.
Quando i sensori posteriori del
sistema di ausilio al parcheggio rile‐
vano ostacoli, potrebbe comparire un
triangolo d'emergenza 9. Il colore del
triangolo passa da giallo a rosso e
diventa sempre più grande man
mano che l'oggetto si avvicina.
Quando la retromarcia del veicolo
viene disinserita, dopo un breve
ritardo compare il contenuto prece‐
dente del visualizzatore Info. Per
tornare più rapidamente al contenuto

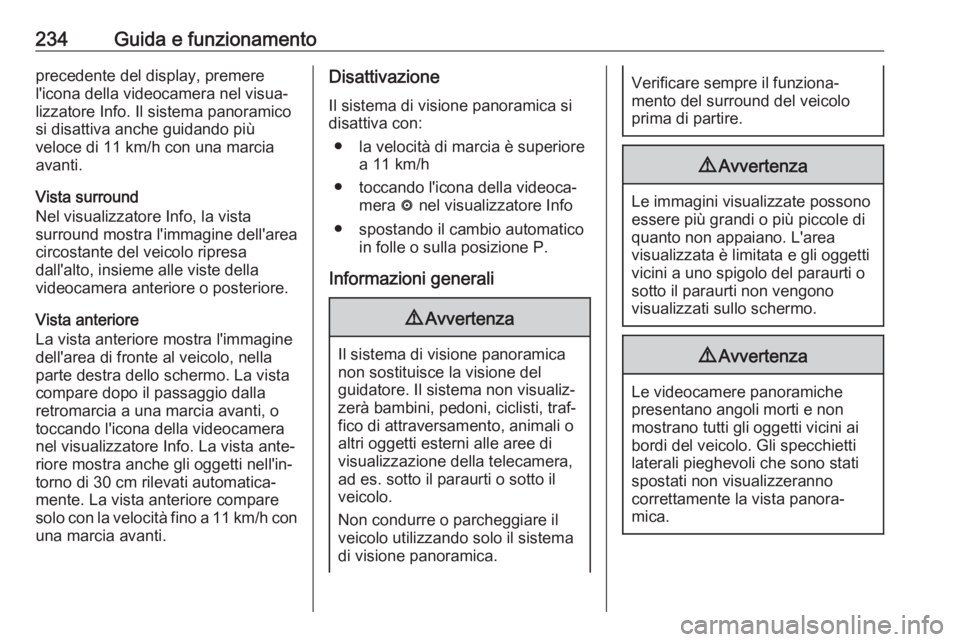

234Guida e funzionamentoprecedente del display, premere
l'icona della videocamera nel visua‐
lizzatore Info. Il sistema panoramico
si disattiva anche guidando più
veloce di 11 km/h con una marcia
avanti.
Vista surround
Nel visualizzatore Info, la vista
surround mostra l'immagine dell'area circostante del veicolo ripresa
dall'alto, insieme alle viste della
videocamera anteriore o posteriore.
Vista anteriore
La vista anteriore mostra l'immagine dell'area di fronte al veicolo, nella
parte destra dello schermo. La vista
compare dopo il passaggio dalla
retromarcia a una marcia avanti, o
toccando l'icona della videocamera nel visualizzatore Info. La vista ante‐
riore mostra anche gli oggetti nell'in‐
torno di 30 cm rilevati automatica‐
mente. La vista anteriore compare
solo con la velocità fino a 11 km/h con una marcia avanti.Disattivazione
Il sistema di visione panoramica si
disattiva con:
● la velocità di marcia è superiore a 11 km/h
● toccando l'icona della videoca‐ mera ë nel visualizzatore Info
● spostando il cambio automatico in folle o sulla posizione P.
Informazioni generali9 Avvertenza
Il sistema di visione panoramica
non sostituisce la visione del
guidatore. Il sistema non visualiz‐
zerà bambini, pedoni, ciclisti, traf‐
fico di attraversamento, animali o
altri oggetti esterni alle aree di
visualizzazione della telecamera,
ad es. sotto il paraurti o sotto il
veicolo.
Non condurre o parcheggiare il veicolo utilizzando solo il sistema
di visione panoramica.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.9 Avvertenza
Le immagini visualizzate possono
essere più grandi o più piccole di
quanto non appaiano. L'area
visualizzata è limitata e gli oggetti
vicini a uno spigolo del paraurti o
sotto il paraurti non vengono
visualizzati sullo schermo.
9 Avvertenza
Le videocamere panoramiche
presentano angoli morti e non
mostrano tutti gli oggetti vicini ai bordi del veicolo. Gli specchietti
laterali pieghevoli che sono stati
spostati non visualizzeranno
correttamente la vista panora‐
mica.

Guida e funzionamento235
I punti ciechi sono rappresentati
come aree tratteggiate nelle illumina‐ zioni. Le aree scure mostrano le viste
visualizzate con il sistema di visione
panoramica.
Limitazioni del sistemaAttenzione
Per un funzionamento ottimale del sistema, è importante mantenere
sempre puliti gli obiettivi delle
videocamere della griglia frontale,
degli alloggiamenti dei retrovisori
esterni e del portellone posteriore
tra le luci della targa. Sciacquare
gli obiettivi con acqua e strofinarli
con un panno morbido.
Non pulire gli obiettivi con getti di
vapore o di acqua ad alta pres‐
sione.
Il sistema di visione panoramica
potrebbe non funzionare corretta‐
mente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocameresono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo ha avuto un incidente.
● Si verificano variazioni di tempe‐ ratura estreme.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del

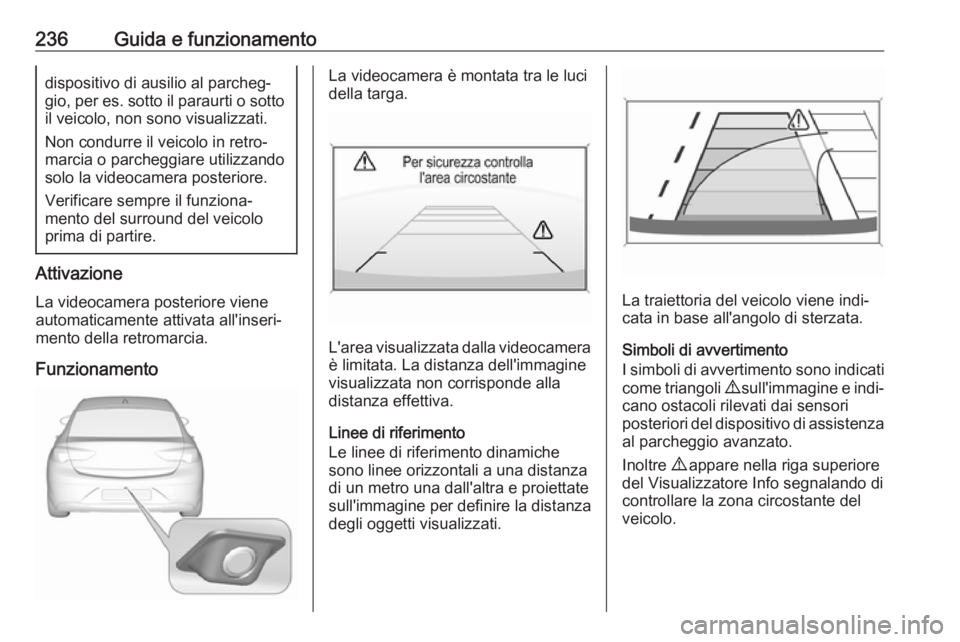

236Guida e funzionamentodispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza
al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.

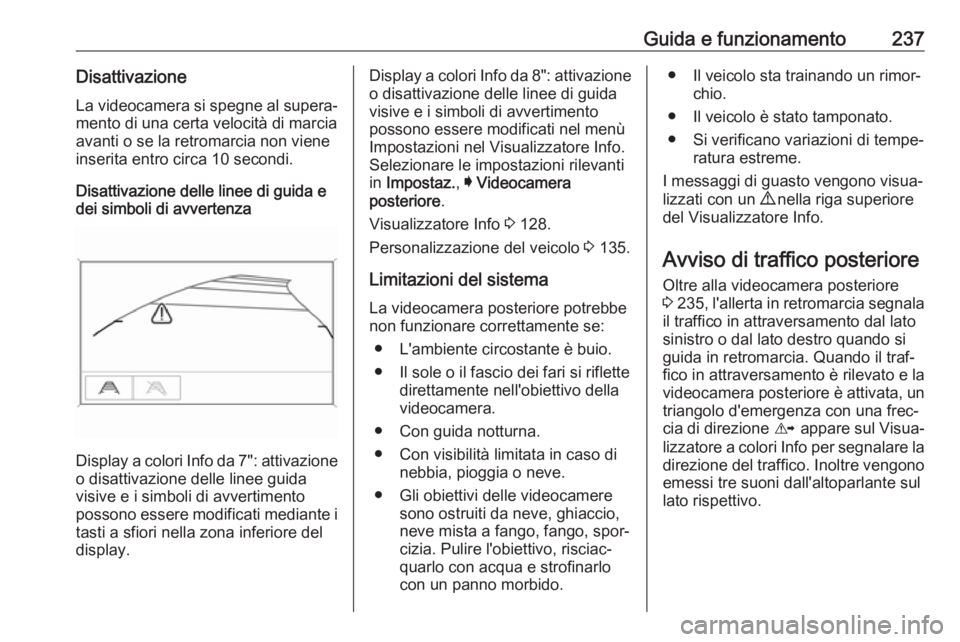

Guida e funzionamento237DisattivazioneLa videocamera si spegne al supera‐
mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 10 secondi.
Disattivazione delle linee di guida e
dei simboli di avvertenza
Display a colori Info da 7": attivazione
o disattivazione delle linee guida
visive e i simboli di avvertimento
possono essere modificati mediante i
tasti a sfiori nella zona inferiore del
display.
Display a colori Info da 8": attivazione o disattivazione delle linee di guida
visive e i simboli di avvertimento possono essere modificati nel menùImpostazioni nel Visualizzatore Info.
Selezionare le impostazioni rilevanti
in Impostaz. , I Videocamera
posteriore .
Visualizzatore Info 3 128.
Personalizzazione del veicolo 3 135.
Limitazioni del sistema
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia. Pulire l'obiettivo, risciac‐
quarlo con acqua e strofinarlo
con un panno morbido.● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.
I messaggi di guasto vengono visua‐ lizzati con un 9 nella riga superiore
del Visualizzatore Info.
Avviso di traffico posteriore Oltre alla videocamera posteriore
3 235 , l'allerta in retromarcia segnala
il traffico in attraversamento dal lato
sinistro o dal lato destro quando si
guida in retromarcia. Quando il traf‐
fico in attraversamento è rilevato e la
videocamera posteriore è attivata, un triangolo d'emergenza con una frec‐
cia di direzione K appare sul Visua‐
lizzatore a colori Info per segnalare la
direzione del traffico. Inoltre vengono
emessi tre suoni dall'altoparlante sul
lato rispettivo.

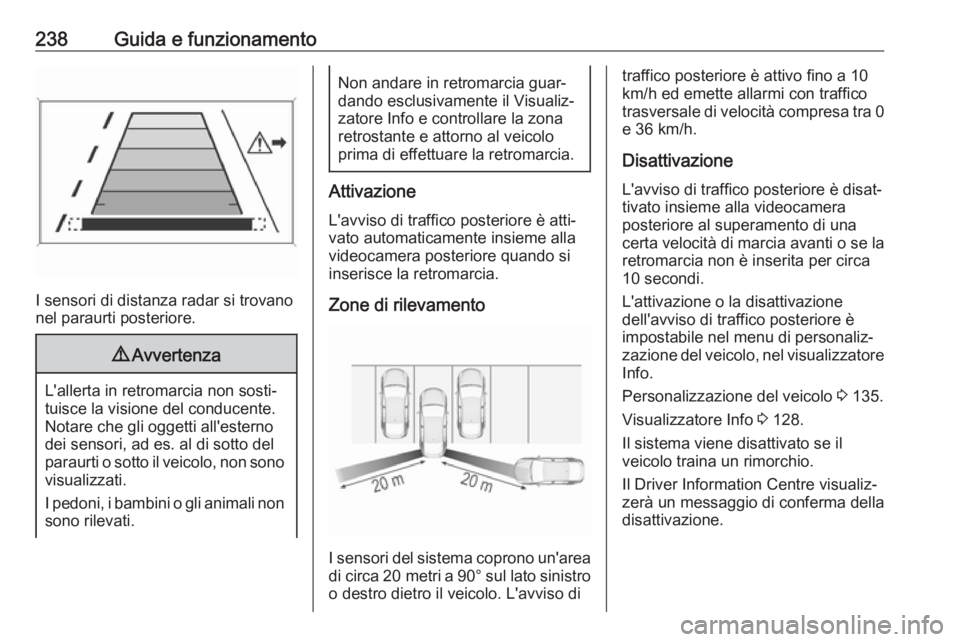

238Guida e funzionamento
I sensori di distanza radar si trovano
nel paraurti posteriore.
9 Avvertenza
L'allerta in retromarcia non sosti‐
tuisce la visione del conducente.
Notare che gli oggetti all'esterno
dei sensori, ad es. al di sotto del
paraurti o sotto il veicolo, non sono visualizzati.
I pedoni, i bambini o gli animali non
sono rilevati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
L'avviso di traffico posteriore è atti‐
vato automaticamente insieme alla
videocamera posteriore quando si
inserisce la retromarcia.
Zone di rilevamento
I sensori del sistema coprono un'area di circa 20 metri a 90° sul lato sinistro
o destro dietro il veicolo. L'avviso di
traffico posteriore è attivo fino a 10
km/h ed emette allarmi con traffico
trasversale di velocità compresa tra 0 e 36 km/h.
Disattivazione
L'avviso di traffico posteriore è disat‐
tivato insieme alla videocamera
posteriore al superamento di una
certa velocità di marcia avanti o se la retromarcia non è inserita per circa
10 secondi.
L'attivazione o la disattivazione
dell'avviso di traffico posteriore è
impostabile nel menu di personaliz‐ zazione del veicolo, nel visualizzatore Info.
Personalizzazione del veicolo 3 135.
Visualizzatore Info 3 128.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
