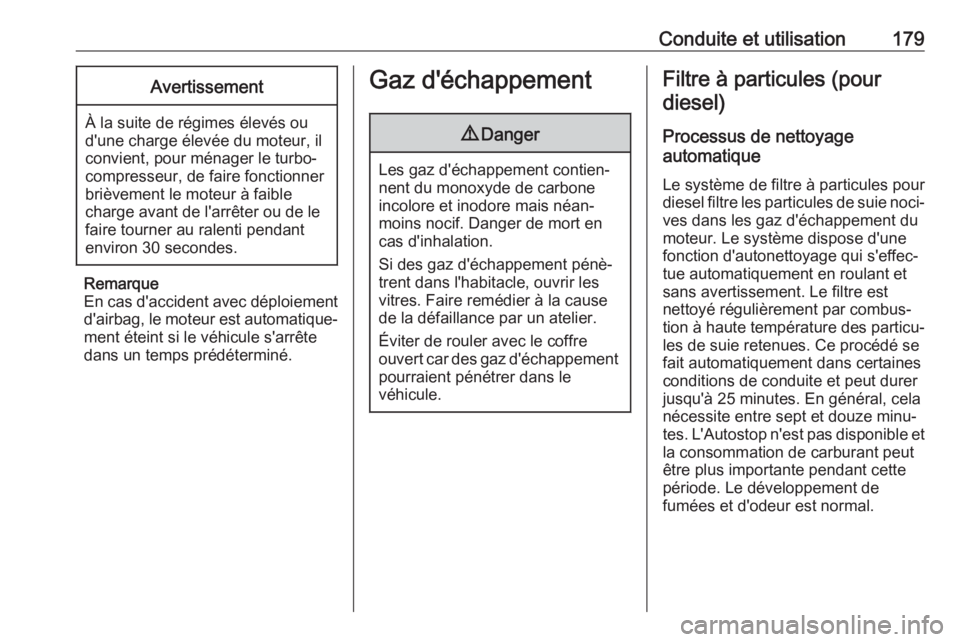

Conduite et utilisation179Avertissement
À la suite de régimes élevés ou
d'une charge élevée du moteur, il
convient, pour ménager le turbo‐
compresseur, de faire fonctionner
brièvement le moteur à faible
charge avant de l'arrêter ou de le
faire tourner au ralenti pendant
environ 30 secondes.
Remarque
En cas d'accident avec déploiement d'airbag, le moteur est automatique‐ ment éteint si le véhicule s'arrête
dans un temps prédéterminé.
Gaz d'échappement9 Danger
Les gaz d'échappement contien‐
nent du monoxyde de carbone
incolore et inodore mais néan‐
moins nocif. Danger de mort en
cas d'inhalation.
Si des gaz d'échappement pénè‐ trent dans l'habitacle, ouvrir les
vitres. Faire remédier à la cause
de la défaillance par un atelier.
Éviter de rouler avec le coffre
ouvert car des gaz d'échappement pourraient pénétrer dans le
véhicule.
Filtre à particules (pour
diesel)
Processus de nettoyage
automatique
Le système de filtre à particules pour
diesel filtre les particules de suie noci‐ ves dans les gaz d'échappement du
moteur. Le système dispose d'une
fonction d'autonettoyage qui s'effec‐
tue automatiquement en roulant et
sans avertissement. Le filtre est
nettoyé régulièrement par combus‐
tion à haute température des particu‐
les de suie retenues. Ce procédé se
fait automatiquement dans certaines
conditions de conduite et peut durer
jusqu'à 25 minutes. En général, cela
nécessite entre sept et douze minu‐
tes. L'Autostop n'est pas disponible et
la consommation de carburant peut
être plus importante pendant cette
période. Le développement de
fumées et d'odeur est normal.

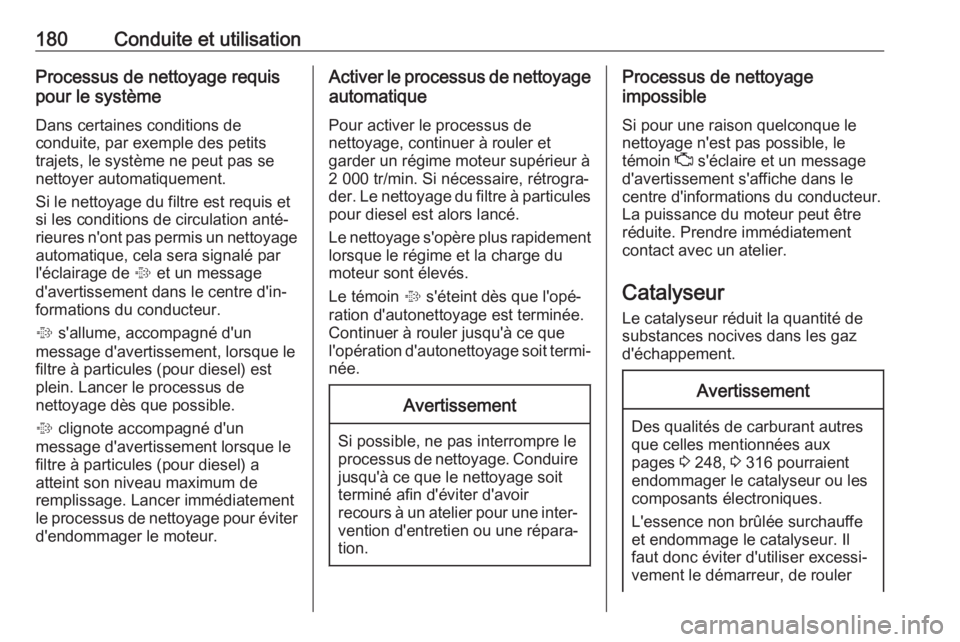

180Conduite et utilisationProcessus de nettoyage requis
pour le système
Dans certaines conditions de
conduite, par exemple des petits
trajets, le système ne peut pas se
nettoyer automatiquement.
Si le nettoyage du filtre est requis et
si les conditions de circulation anté‐
rieures n'ont pas permis un nettoyage automatique, cela sera signalé par
l'éclairage de % et un message
d'avertissement dans le centre d'in‐
formations du conducteur.
% s'allume, accompagné d'un
message d'avertissement, lorsque le
filtre à particules (pour diesel) est
plein. Lancer le processus de
nettoyage dès que possible.
% clignote accompagné d'un
message d'avertissement lorsque le
filtre à particules (pour diesel) a
atteint son niveau maximum de
remplissage. Lancer immédiatement
le processus de nettoyage pour éviter
d'endommager le moteur.Activer le processus de nettoyage
automatique
Pour activer le processus de
nettoyage, continuer à rouler et
garder un régime moteur supérieur à
2 000 tr/min. Si nécessaire, rétrogra‐
der. Le nettoyage du filtre à particules
pour diesel est alors lancé.
Le nettoyage s'opère plus rapidement
lorsque le régime et la charge du
moteur sont élevés.
Le témoin % s'éteint dès que l'opé‐
ration d'autonettoyage est terminée.
Continuer à rouler jusqu'à ce que
l'opération d'autonettoyage soit termi‐ née.Avertissement
Si possible, ne pas interrompre le
processus de nettoyage. Conduire jusqu'à ce que le nettoyage soit
terminé afin d'éviter d'avoir
recours à un atelier pour une inter‐ vention d'entretien ou une répara‐
tion.
Processus de nettoyage
impossible
Si pour une raison quelconque le
nettoyage n'est pas possible, le
témoin Z s'éclaire et un message
d'avertissement s'affiche dans le centre d'informations du conducteur.
La puissance du moteur peut être
réduite. Prendre immédiatement
contact avec un atelier.
Catalyseur
Le catalyseur réduit la quantité de substances nocives dans les gaz
d'échappement.Avertissement
Des qualités de carburant autres
que celles mentionnées aux
pages 3 248, 3 316 pourraient
endommager le catalyseur ou les composants électroniques.
L'essence non brûlée surchauffe
et endommage le catalyseur. Il
faut donc éviter d'utiliser excessi‐
vement le démarreur, de rouler

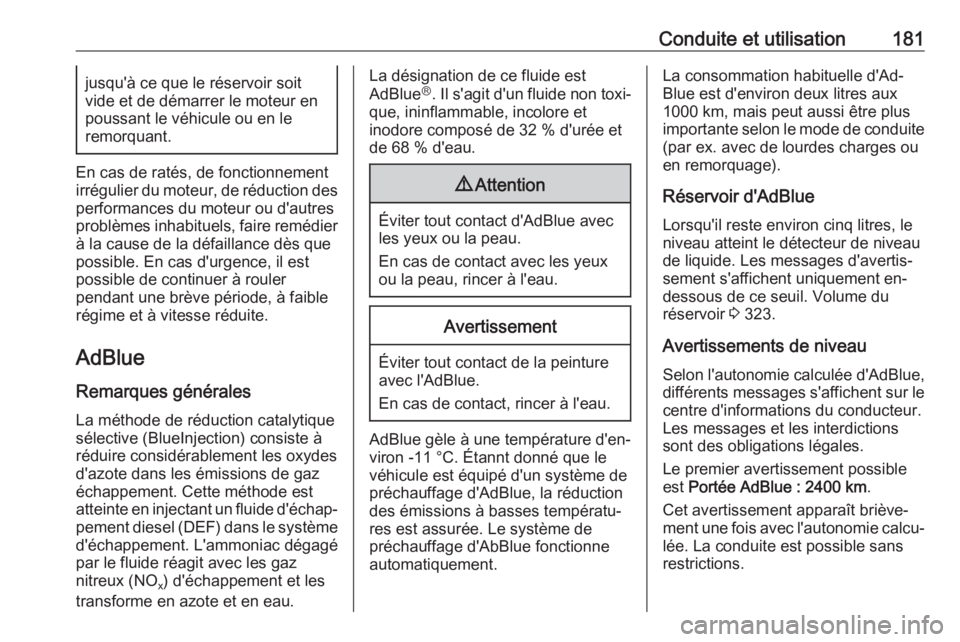

Conduite et utilisation181jusqu'à ce que le réservoir soit
vide et de démarrer le moteur en
poussant le véhicule ou en le
remorquant.
En cas de ratés, de fonctionnement
irrégulier du moteur, de réduction des
performances du moteur ou d'autres
problèmes inhabituels, faire remédier
à la cause de la défaillance dès que
possible. En cas d'urgence, il est possible de continuer à rouler
pendant une brève période, à faible
régime et à vitesse réduite.
AdBlue
Remarques générales
La méthode de réduction catalytique
sélective (BlueInjection) consiste à
réduire considérablement les oxydes
d'azote dans les émissions de gaz
échappement. Cette méthode est
atteinte en injectant un fluide d'échap‐
pement diesel (DEF) dans le système
d'échappement. L'ammoniac dégagé
par le fluide réagit avec les gaz
nitreux (NO x) d'échappement et les
transforme en azote et en eau.
La désignation de ce fluide est
AdBlue Ⓡ
. Il s'agit d'un fluide non toxi‐
que, ininflammable, incolore et
inodore composé de 32 % d'urée et
de 68 % d'eau.9 Attention
Éviter tout contact d'AdBlue avec
les yeux ou la peau.
En cas de contact avec les yeux
ou la peau, rincer à l'eau.
Avertissement
Éviter tout contact de la peinture
avec l'AdBlue.
En cas de contact, rincer à l'eau.
AdBlue gèle à une température d'en‐
viron -11 °C. Étannt donné que le véhicule est équipé d'un système de
préchauffage d'AdBlue, la réduction
des émissions à basses températu‐
res est assurée. Le système de
préchauffage d'AbBlue fonctionne
automatiquement.
La consommation habituelle d'Ad‐
Blue est d'environ deux litres aux
1000 km, mais peut aussi être plus
importante selon le mode de conduite
(par ex. avec de lourdes charges ou
en remorquage).
Réservoir d'AdBlue Lorsqu'il reste environ cinq litres, le
niveau atteint le détecteur de niveau de liquide. Les messages d'avertis‐
sement s'affichent uniquement en-
dessous de ce seuil. Volume du
réservoir 3 323.
Avertissements de niveau Selon l'autonomie calculée d'AdBlue, différents messages s'affichent sur lecentre d'informations du conducteur.
Les messages et les interdictions
sont des obligations légales.
Le premier avertissement possible
est Portée AdBlue : 2400 km .
Cet avertissement apparaît briève‐
ment une fois avec l'autonomie calcu‐ lée. La conduite est possible sans
restrictions.

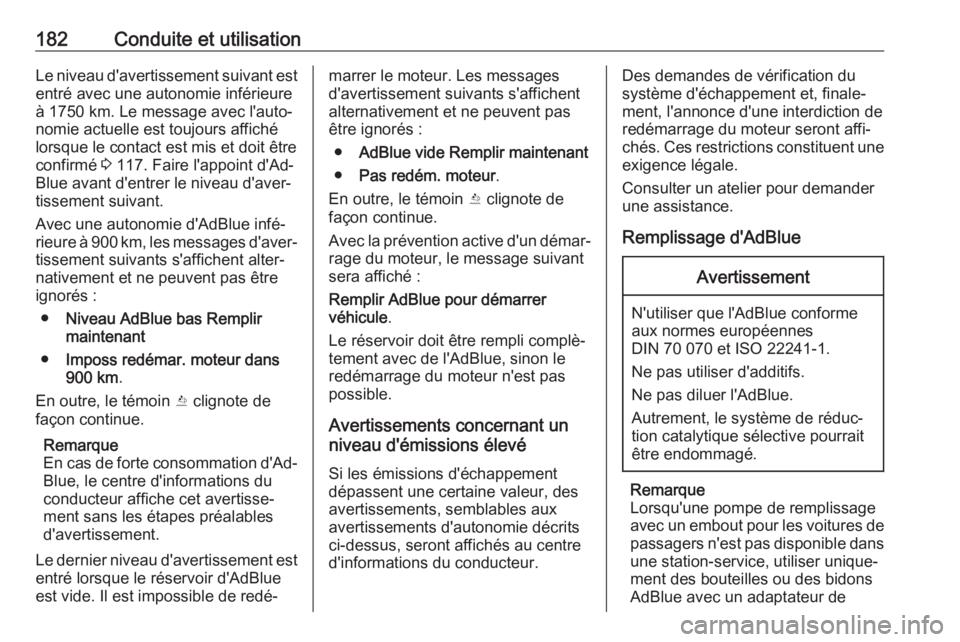

182Conduite et utilisationLe niveau d'avertissement suivant est
entré avec une autonomie inférieure
à 1750 km. Le message avec l'auto‐
nomie actuelle est toujours affiché
lorsque le contact est mis et doit être
confirmé 3 117. Faire l'appoint d'Ad‐
Blue avant d'entrer le niveau d'aver‐ tissement suivant.
Avec une autonomie d'AdBlue infé‐ rieure à 900 km, les messages d'aver‐ tissement suivants s'affichent alter‐
nativement et ne peuvent pas être
ignorés :
● Niveau AdBlue bas Remplir
maintenant
● Imposs redémar. moteur dans
900 km .
En outre, le témoin Y clignote de
façon continue.
Remarque
En cas de forte consommation d'Ad‐ Blue, le centre d'informations du
conducteur affiche cet avertisse‐
ment sans les étapes préalables
d'avertissement.
Le dernier niveau d'avertissement est entré lorsque le réservoir d'AdBlue
est vide. Il est impossible de redé‐marrer le moteur. Les messages
d'avertissement suivants s'affichent
alternativement et ne peuvent pas
être ignorés :
● AdBlue vide Remplir maintenant
● Pas redém. moteur .
En outre, le témoin Y clignote de
façon continue.
Avec la prévention active d'un démar‐
rage du moteur, le message suivant
sera affiché :
Remplir AdBlue pour démarrer
véhicule .
Le réservoir doit être rempli complè‐
tement avec de l'AdBlue, sinon le
redémarrage du moteur n'est pas
possible.
Avertissements concernant un
niveau d'émissions élevé
Si les émissions d'échappement
dépassent une certaine valeur, des
avertissements, semblables aux
avertissements d'autonomie décrits
ci-dessus, seront affichés au centre
d'informations du conducteur.Des demandes de vérification du
système d'échappement et, finale‐
ment, l'annonce d'une interdiction de
redémarrage du moteur seront affi‐
chés. Ces restrictions constituent une exigence légale.
Consulter un atelier pour demander une assistance.
Remplissage d'AdBlueAvertissement
N'utiliser que l'AdBlue conforme
aux normes européennes
DIN 70 070 et ISO 22241-1.
Ne pas utiliser d'additifs.
Ne pas diluer l'AdBlue.
Autrement, le système de réduc‐ tion catalytique sélective pourrait
être endommagé.
Remarque
Lorsqu'une pompe de remplissage avec un embout pour les voitures de passagers n'est pas disponible dans
une station-service, utiliser unique‐
ment des bouteilles ou des bidons
AdBlue avec un adaptateur de

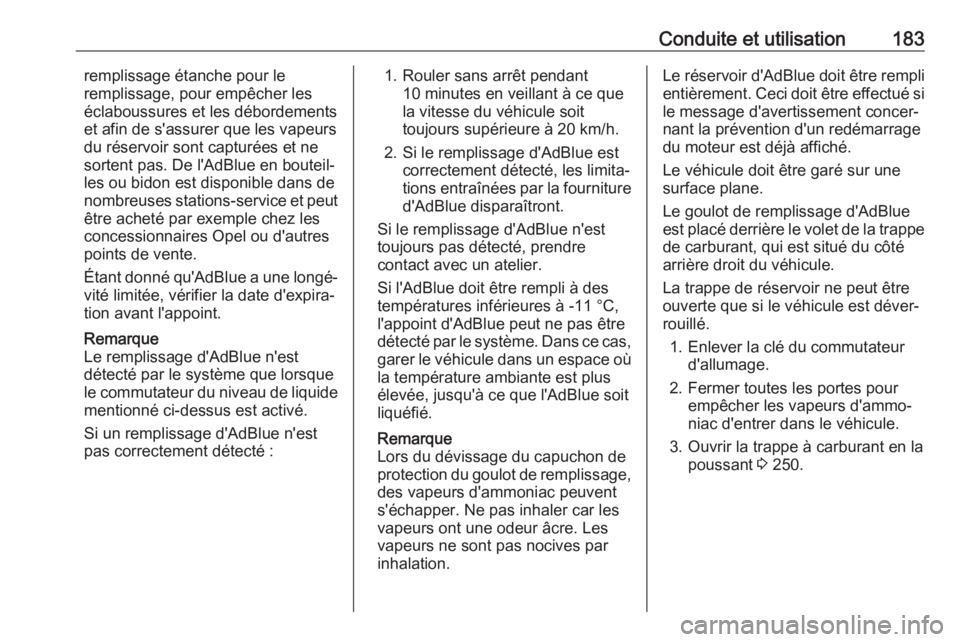

Conduite et utilisation183remplissage étanche pour le
remplissage, pour empêcher les
éclaboussures et les débordements
et afin de s'assurer que les vapeurs
du réservoir sont capturées et ne
sortent pas. De l'AdBlue en bouteil‐
les ou bidon est disponible dans de
nombreuses stations-service et peut
être acheté par exemple chez les
concessionnaires Opel ou d'autres
points de vente.
Étant donné qu'AdBlue a une longé‐
vité limitée, vérifier la date d'expira‐
tion avant l'appoint.
Remarque
Le remplissage d'AdBlue n'est
détecté par le système que lorsque
le commutateur du niveau de liquide mentionné ci-dessus est activé.
Si un remplissage d'AdBlue n'est
pas correctement détecté :1. Rouler sans arrêt pendant 10 minutes en veillant à ce que
la vitesse du véhicule soit
toujours supérieure à 20 km/h.
2. Si le remplissage d'AdBlue est correctement détecté, les limita‐
tions entraînées par la fourniture
d'AdBlue disparaîtront.
Si le remplissage d'AdBlue n'est
toujours pas détecté, prendre
contact avec un atelier.
Si l'AdBlue doit être rempli à des
températures inférieures à -11 °C,
l'appoint d'AdBlue peut ne pas être
détecté par le système. Dans ce cas, garer le véhicule dans un espace où
la température ambiante est plus
élevée, jusqu'à ce que l'AdBlue soit
liquéfié.
Remarque
Lors du dévissage du capuchon de
protection du goulot de remplissage,
des vapeurs d'ammoniac peuvent
s'échapper. Ne pas inhaler car les
vapeurs ont une odeur âcre. Les
vapeurs ne sont pas nocives par
inhalation.Le réservoir d'AdBlue doit être rempli entièrement. Ceci doit être effectué si
le message d'avertissement concer‐
nant la prévention d'un redémarrage du moteur est déjà affiché.
Le véhicule doit être garé sur une
surface plane.
Le goulot de remplissage d'AdBlue
est placé derrière le volet de la trappe
de carburant, qui est situé du côté
arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé.
1. Enlever la clé du commutateur d'allumage.
2. Fermer toutes les portes pour empêcher les vapeurs d'ammo‐
niac d'entrer dans le véhicule.
3. Ouvrir la trappe à carburant en la poussant 3 250.

184Conduite et utilisation
4.Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue. 6. Monter une extrémité du flexible sur réservoir et visser l'autre
extrémité sur le goulot de remplis‐
sage.
7. Soulever le filtre à charbon jusqu'à ce qu'il soit vide, ou
jusqu'à l'arrêt de l'écoulement du filtre à charbon. Cette opération
peut prendre jusqu'à
cinq minutes.
8. Placer le filtre à charbon sur le sol
pour vider le flexible, attendre
15 secondes.
9. Dévisser le flexible du goulot de remplissage.
10. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue au rebut
conformément aux exigences envi‐
ronnementales. Le flexible peut être
réutilisé après vidange à l'eau claire
et avant que l'AdBlue ne s'évapore
totalement.Boîte automatique
La boîte automatique permet un
changement de rapport automatique
(mode automatique) ou un change‐
ment de rapport manuel (mode
manuel).
Le changement de rapport manuel
est possible en mode manuel en
tapotant le levier sélecteur sur + ou
sur - ou en tirant sur les palettes du
volant.
Affichage de transmission
Les illustrations indiquent différentes
versions.

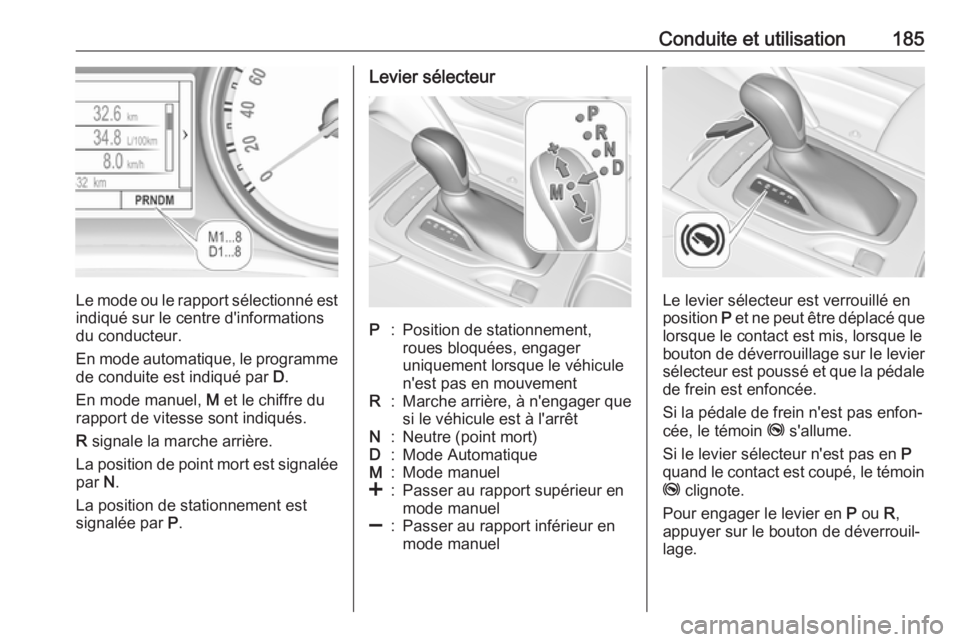

Conduite et utilisation185
Le mode ou le rapport sélectionné estindiqué sur le centre d'informations
du conducteur.
En mode automatique, le programme de conduite est indiqué par D.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
La position de point mort est signalée
par N.
La position de stationnement est
signalée par P.
Levier sélecteurP:Position de stationnement,
roues bloquées, engager
uniquement lorsque le véhicule
n'est pas en mouvementR:Marche arrière, à n'engager que
si le véhicule est à l'arrêtN:Neutre (point mort)D:Mode AutomatiqueM:Mode manuel<:Passer au rapport supérieur en
mode manuel]:Passer au rapport inférieur en
mode manuel
Le levier sélecteur est verrouillé en
position P et ne peut être déplacé que
lorsque le contact est mis, lorsque le
bouton de déverrouillage sur le levier
sélecteur est poussé et que la pédale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, le témoin
j clignote.
Pour engager le levier en P ou R,
appuyer sur le bouton de déverrouil‐
lage.

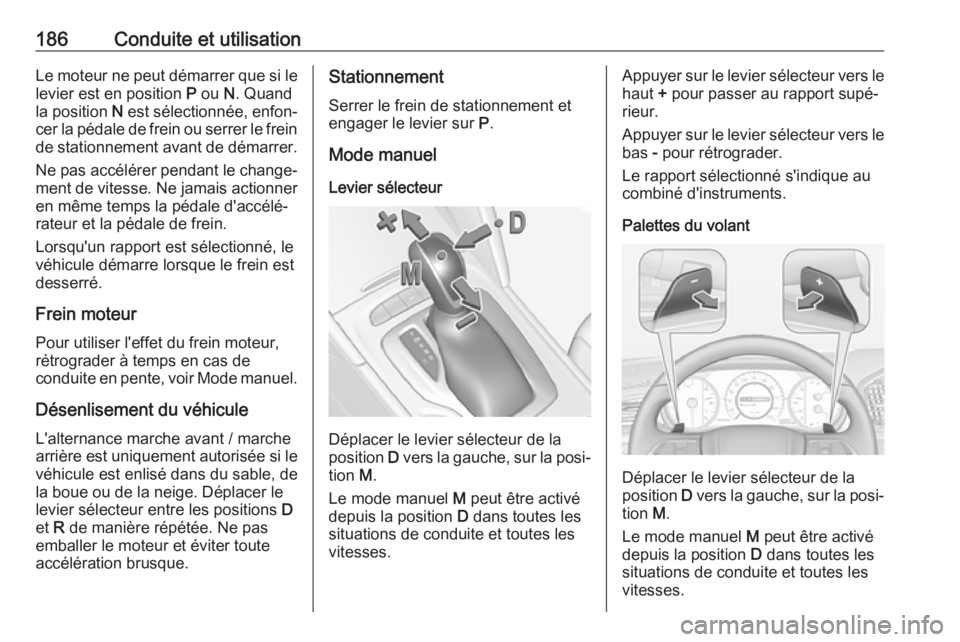

186Conduite et utilisationLe moteur ne peut démarrer que si le
levier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein
de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐
ment de vitesse. Ne jamais actionner en même temps la pédale d'accélé‐
rateur et la pédale de frein.
Lorsqu'un rapport est sélectionné, le véhicule démarre lorsque le frein est
desserré.
Frein moteur
Pour utiliser l'effet du frein moteur,
rétrograder à temps en cas de
conduite en pente, voir Mode manuel.
Désenlisement du véhicule
L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas
emballer le moteur et éviter toute
accélération brusque.Stationnement
Serrer le frein de stationnement et
engager le levier sur P.
Mode manuel
Levier sélecteur
Déplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Le mode manuel M peut être activé
depuis la position D dans toutes les
situations de conduite et toutes les
vitesses.
Appuyer sur le levier sélecteur vers le haut + pour passer au rapport supé‐
rieur.
Appuyer sur le levier sélecteur vers le bas - pour rétrograder.
Le rapport sélectionné s'indique au
combiné d'instruments.
Palettes du volant
Déplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Le mode manuel M peut être activé
depuis la position D dans toutes les
situations de conduite et toutes les
vitesses.

Conduite et utilisation187Utiliser les palettes de changement
de vitesse au volant pour passer les
rapports manuellement.
Appuyer sur la palette droite + pour
engager le rapport supérieur.
Appuyer sur la palette gauche - pour
engager le rapport inférieur.
Des pressions multiples permettent
d'ignorer des rapports.
Le rapport sélectionné s'indique au
combiné d'instruments.
Mode manuel temporairement en
mode de conduite D
Le changement de vitesse manuel
aux palettes est également possible
en mode automatique D. Une fois
l'opération de changement manuel de
vitesse terminée, la transmission
passe en mode automatique D après
un délai établi.Pour interrompre le mode manuel et retourner en D, effectuer l'une des
opérations suivantes :
● Appuyer sur la palette + pendant
1 seconde.
● Déplacer le levier sélecteur vers la gauche en mode manuel et le
ramener en position D.
Si le véhicule est à l'arrêt et si le moteur tourne au ralenti, la boîte de
vitesses reste temporairement en
mode manuel. Elle passe en mode
automatique lorsque la pédale d'ac‐
célérateur est utilisée pendant une durée déterminée et qu'aucun chan‐
gement par palette n'est effectué au
volant.
Généralités
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐ rieur à trop haut régime, aucun chan‐
gement de vitesse n'a lieu. Ceci
entraîne l'affichage d'un message sur le centre d'informations du conduc‐
teur.En mode manuel et à hauts régimes
du moteur, la boîte de vitesses ne
passe pas automatiquement à un
rapport supérieur, sauf si la fonction
rétrogradation (kickdown) est activée.
Indication de rapport de vitesse
Le symbole R ou S associé à un
nombre indique à quel moment un
changement de rapport est recom‐
mandé pour des raisons d'économie
de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduite
électroniques
● Après un démarrage à froid, le programme de température deservice amène rapidement le
catalyseur à la température
nécessaire en augmentant le
régime moteur.
● Lorsque le mode SPORT est engagé, le changement de
vitesse se fait à des régimes
supérieurs (sauf quand le régu‐
lateur de vitesse est enclenché).
Mode SPORT 3 196.

188Conduite et utilisation●Des programmes spéciaux adap‐
tent automatiquement les points
de changement de vitesse en cas
de montées ou de descentes.
● En conditions de neige ou de glace ou sur d'autres surfaces
glissantes, la commande de
transmission électronique
permet au conducteur de sélec‐
tionner manuellement la
première, la deuxième ou la troi‐
sième vitesse pour prendre la
route.
Kickdown
Une pression sur la pédale d'accélé‐
rateur au-delà du cran de rétrograda‐
tion (kickdown) donne une accéléra‐
tion maximale, même en mode
manuel. La transmission passe à un rapport inférieur en fonction du
régime moteur et à un rapport supé‐
rieur à hauts régimes du moteur.
Protection contre la surchauffe
En cas de surchauffe de la boîte de
vitesses due à des températures
extérieures élevées ou à un style deconduite sportif, le couple et la vitesse
maximale du moteur peuvent être
momentanément réduits.
Défaillance En cas de défaillance, un messageest affiché au centre d'informations
du conducteur. Messages du
véhicule 3 130.
Boîte automatique 6 rapports : la commande de transmission électro‐
nique n'active que le quatrième
rapport ; boîte automatique 8
rapports : la commande de transmis‐
sion électronique n'active que le troi‐
sième rapport. La boîte de vitesses
ne change plus automatiquement.
Faire remédier à la cause du
problème par un atelier.
Coupure d'alimentation électrique
En cas de coupure de courant, le
levier sélecteur ne peut pas être
déplacé hors de la position P. La clé
de contact ne peut pas être enlevée
du contact d'allumage.Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble 3 299.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Dégager la garniture du levier sélecteur de la console centrale.
Enfoncer un doigt dans la douille
en cuir sous le levier sélecteur et
pousser la garniture vers le haut.
Déplacer la garniture sur la
gauche.
