OPEL INSIGNIA BREAK 2018 Omaniku käsiraamat (in Estonian)

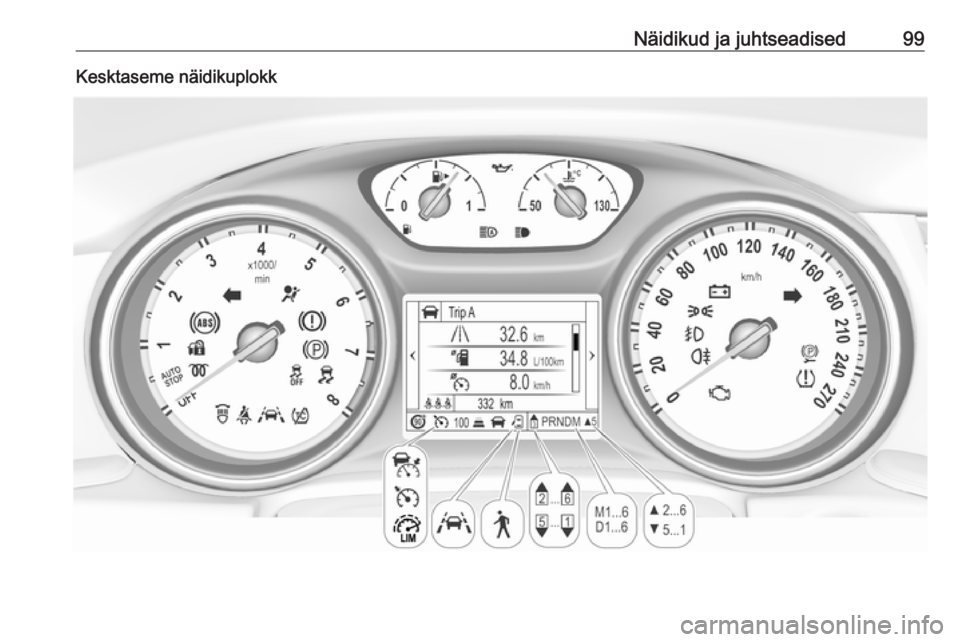

Näidikud ja juhtseadised99Kesktaseme näidikuplokk

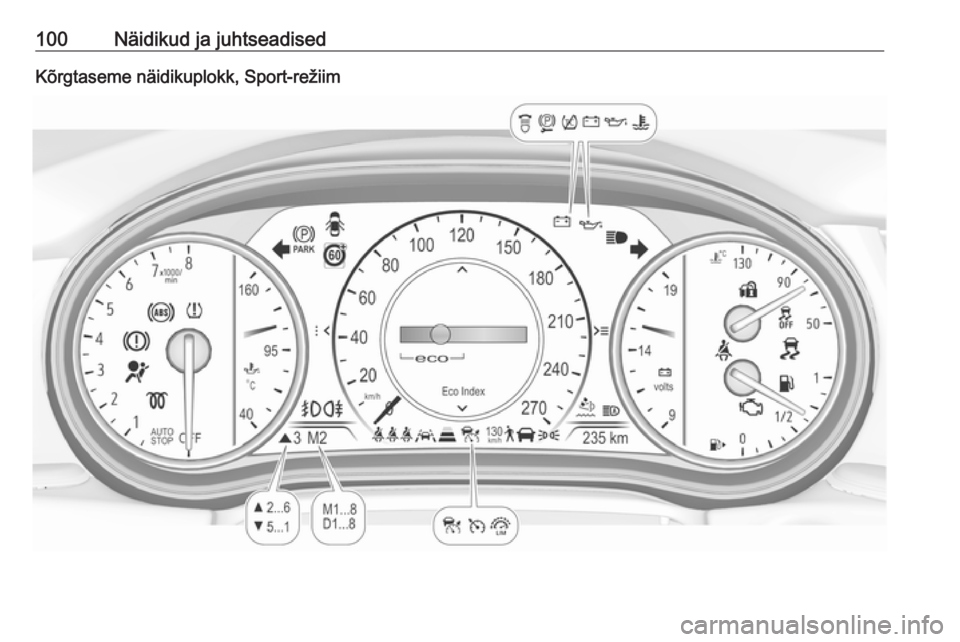

100Näidikud ja juhtseadisedKõrgtaseme näidikuplokk, Sport-režiim

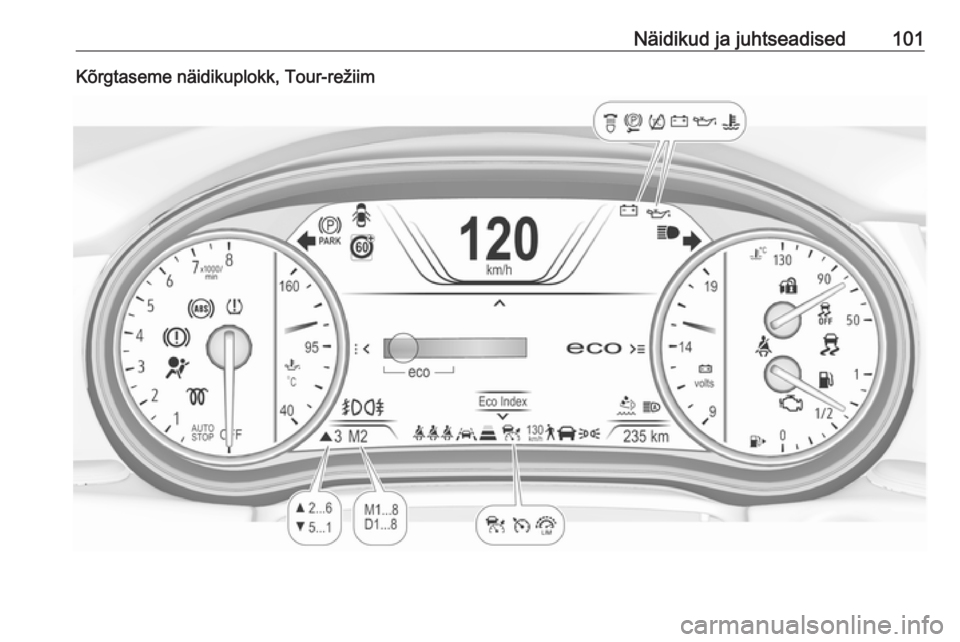

Näidikud ja juhtseadised101Kõrgtaseme näidikuplokk, Tour-režiim

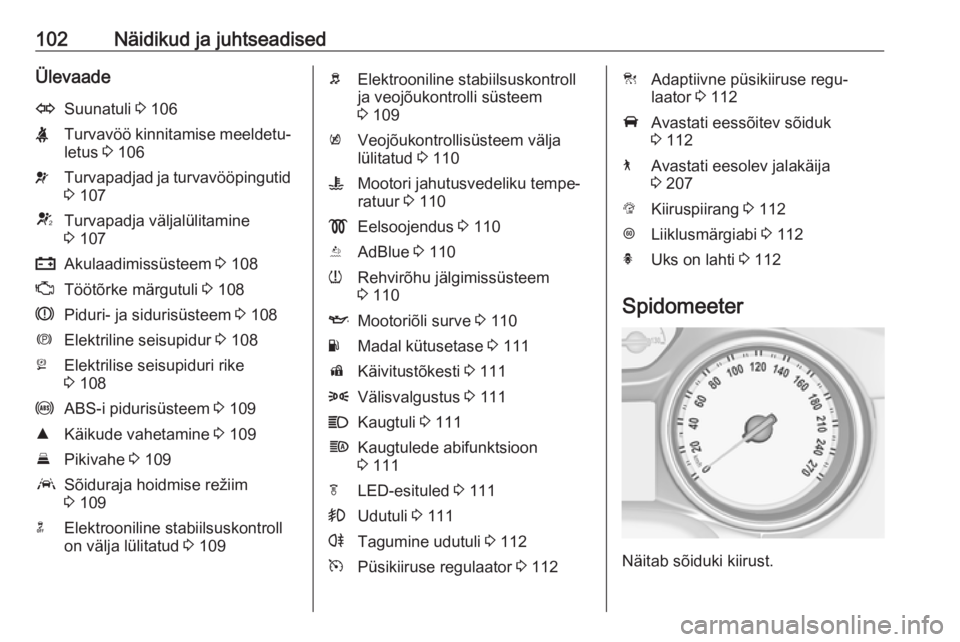

102Näidikud ja juhtseadisedÜlevaadeOSuunatuli 3 106XTurvavöö kinnitamise meeldetu‐
letus 3 106vTurvapadjad ja turvavööpingutid
3 107VTurvapadja väljalülitamine
3 107pAkulaadimissüsteem 3 108ZTöötõrke märgutuli 3 108RPiduri- ja sidurisüsteem 3 108mElektriline seisupidur 3 108jElektrilise seisupiduri rike
3 108uABS-i pidurisüsteem 3 109RKäikude vahetamine 3 109EPikivahe 3 109aSõiduraja hoidmise režiim
3 109nElektrooniline stabiilsuskontroll
on välja lülitatud 3 109bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 109kVeojõukontrollisüsteem välja
lülitatud 3 110WMootori jahutusvedeliku tempe‐
ratuur 3 110!Eelsoojendus 3 110YAdBlue 3 110wRehvirõhu jälgimissüsteem
3 110IMootoriõli surve 3 110YMadal kütusetase 3 111dKäivitustõkesti 3 1118Välisvalgustus 3 111CKaugtuli 3 111fKaugtulede abifunktsioon
3 111fLED-esituled 3 111>Udutuli 3 111rTagumine udutuli 3 112mPüsikiiruse regulaator 3 112CAdaptiivne püsikiiruse regu‐
laator 3 112AAvastati eessõitev sõiduk
3 1127Avastati eesolev jalakäija
3 207LKiiruspiirang 3 112LLiiklusmärgiabi 3 112hUks on lahti 3 112
Spidomeeter
Näitab sõiduki kiirust.

Näidikud ja juhtseadised103Läbisõidumõõdik
Kogu läbisõit kuvatakse km-tes.
Päevasõidumõõdik
Pardaarvuti lehel kuvatakse läbisõit
pärast viimast lähtestamist.
Päevasõidumõõdik loendab läbisõitu kuni 9999 km ja alustab siis uuesti
0-st.
Erinevate sõitude jaoks on valitavad
kaks päevasõidumõõdiku lehekülge.
Põhitaseme näidikuplokk
Valige ;, vajutades suunatulede
hooval Menu. Pöörake suunatulede
hooval olevat seadeketast ja
valige ;1 või ;2. Kumbagi
päevasõidumõõdiku lehekülge saab
lähtestada eraldi, vajutades mõned
sekundid suunatulede hooval
SET/CLR vastava menüü kuvamise
ajal.
Kesktaseme näidikuplokk
Valige avakuval lehekülje Info
(Teave) üksus J. Valige lehekülg
Trip A (Päevasõidumõõdik A) või Trip
B (Päevasõidumõõdik B) roolinupuga
o .
Kumbagi päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage >.
Kinnitamiseks vajutage 9.
Juhi infokeskus 3 113.

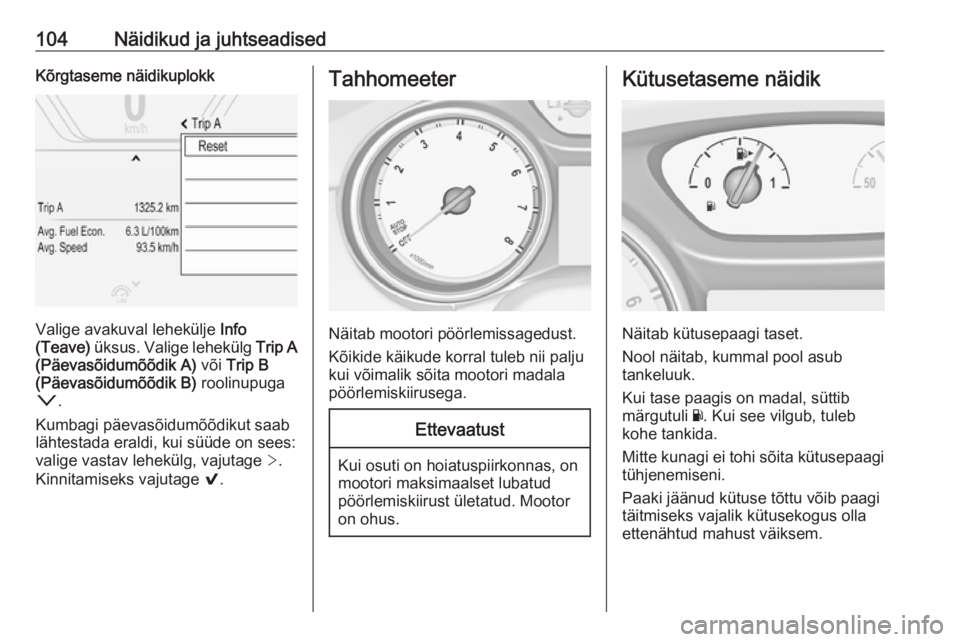

104Näidikud ja juhtseadisedKõrgtaseme näidikuplokk
Valige avakuval lehekülje Info
(Teave) üksus. Valige lehekülg Trip A
(Päevasõidumõõdik A) või Trip B
(Päevasõidumõõdik B) roolinupuga
o .
Kumbagi päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage >.
Kinnitamiseks vajutage 9.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusepaagi taset.
Nool näitab, kummal pool asub
tankeluuk.
Kui tase paagis on madal, süttib
märgutuli Y. Kui see vilgub, tuleb
kohe tankida.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.

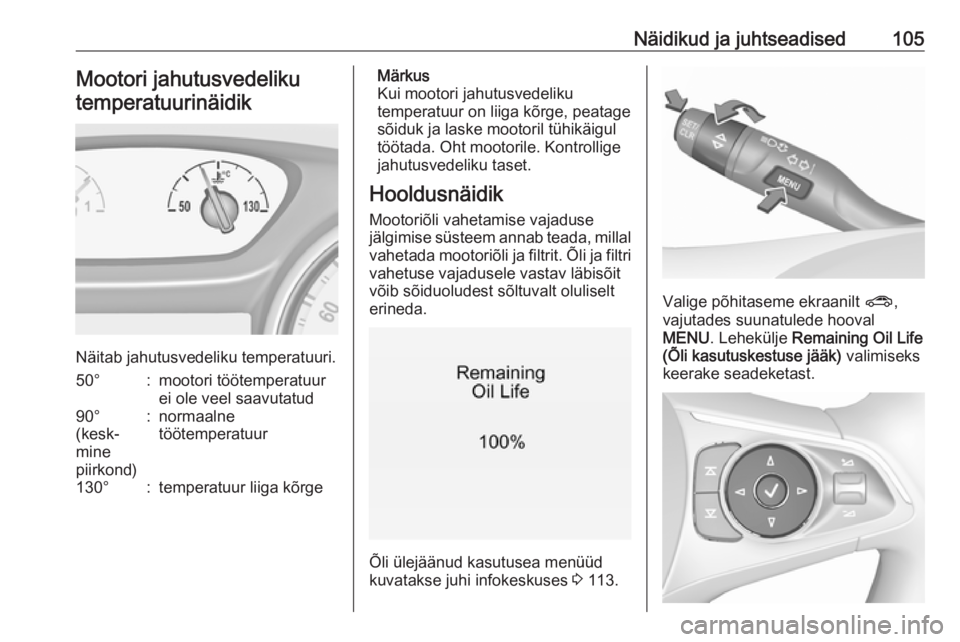

Näidikud ja juhtseadised105Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50°:mootori töötemperatuur
ei ole veel saavutatud90°
(kesk‐
mine
piirkond):normaalne
töötemperatuur130°:temperatuur liiga kõrgeMärkus
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, peatage
sõiduk ja laske mootoril tühikäigul töötada. Oht mootorile. Kontrollige
jahutusvedeliku taset.
Hooldusnäidik Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal
vahetada mootoriõli ja filtrit. Õli ja filtri vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt oluliselt
erineda.
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 113.
Valige põhitaseme ekraanilt ?,
vajutades suunatulede hooval
MENU . Lehekülje Remaining Oil Life
(Õli kasutuskestuse jääk) valimiseks
keerake seadeketast.

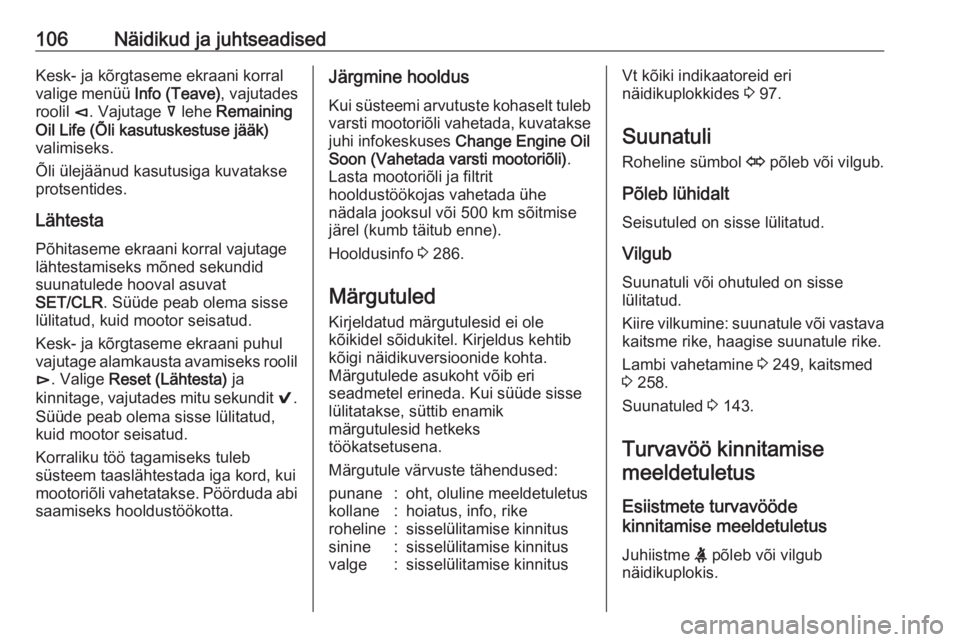

106Näidikud ja juhtseadisedKesk- ja kõrgtaseme ekraani korral
valige menüü Info (Teave), vajutades
roolil è. Vajutage å lehe Remaining
Oil Life (Õli kasutuskestuse jääk)
valimiseks.
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Põhitaseme ekraani korral vajutage
lähtestamiseks mõned sekundid
suunatulede hooval asuvat
SET/CLR . Süüde peab olema sisse
lülitatud, kuid mootor seisatud.
Kesk- ja kõrgtaseme ekraani puhul
vajutage alamkausta avamiseks roolil é . Valige Reset (Lähtesta) ja
kinnitage, vajutades mitu sekundit 9.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Korraliku töö tagamiseks tuleb
süsteem taaslähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.Järgmine hooldus
Kui süsteemi arvutuste kohaselt tuleb varsti mootoriõli vahetada, kuvatakse
juhi infokeskuses Change Engine Oil
Soon (Vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit
hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Hooldusinfo 3 286.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Kui süüde sisse
lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitusVt kõiki indikaatoreid eri
näidikuplokkides 3 97.
Suunatuli Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 249, kaitsmed
3 258.
Suunatuled 3 143.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.

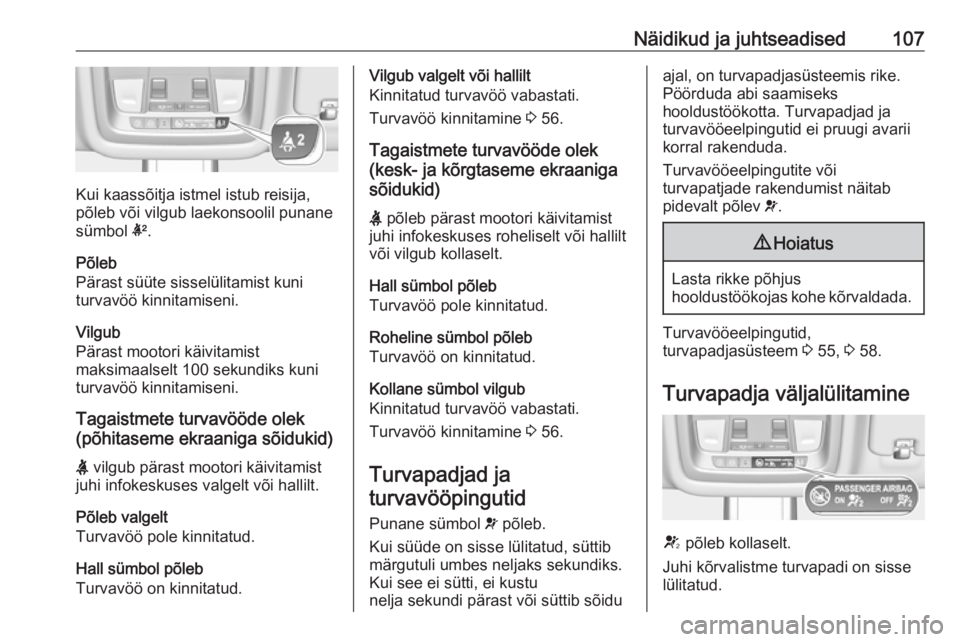

Näidikud ja juhtseadised107
Kui kaassõitja istmel istub reisija,
põleb või vilgub laekonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Tagaistmete turvavööde olek
(põhitaseme ekraaniga sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 56.
Tagaistmete turvavööde olek
(kesk- ja kõrgtaseme ekraaniga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.
Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 56.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib märgutuli umbes neljaks sekundiks. Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõiduajal, on turvapadjasüsteemis rike.
Pöörduda abi saamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 55, 3 58.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.

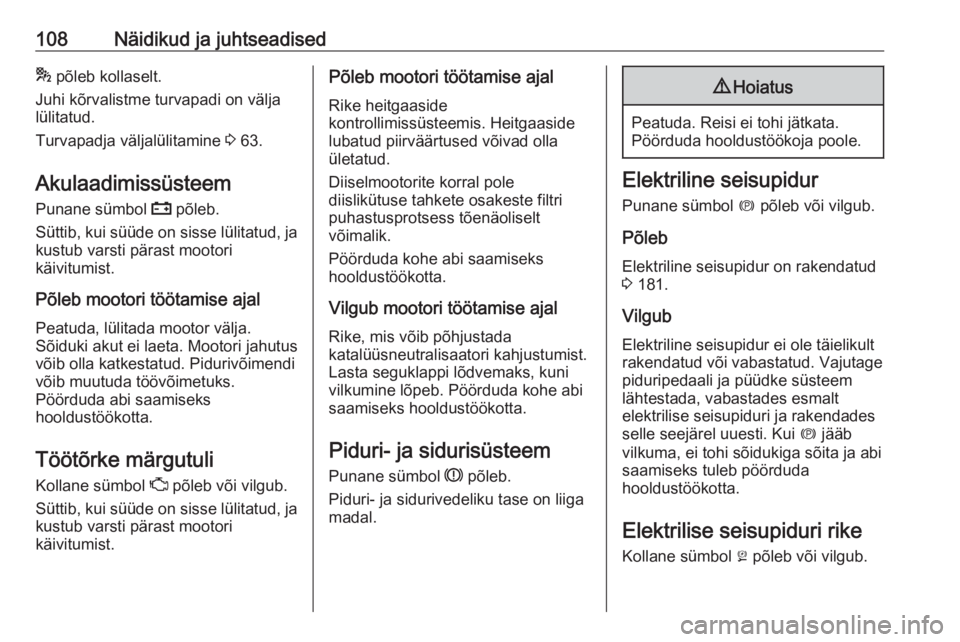

108Näidikud ja juhtseadised* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 63.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside lubatud piirväärtused võivad olla
ületatud.
Diiselmootorite korral pole
diislikütuse tahkete osakeste filtri
puhastusprotsess tõenäoliselt
võimalik.
Pöörduda kohe abi saamiseks
hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 181.
Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Vajutage
piduripedaali ja püüdke süsteem
lähtestada, vabastades esmalt
elektrilise seisupiduri ja rakendades
selle seejärel uuesti. Kui m jääb
vilkuma, ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
