Instrumenti i kontrole99Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Ovisno o verziji, dostupna su tri
sklopa instrumenata:
● Osnovna razina opreme
● Srednja klasa opreme
● Viša klasa opreme
Sklop instrumenata više klase
opreme može se prikazati kao način
rada Sport ili Tour.

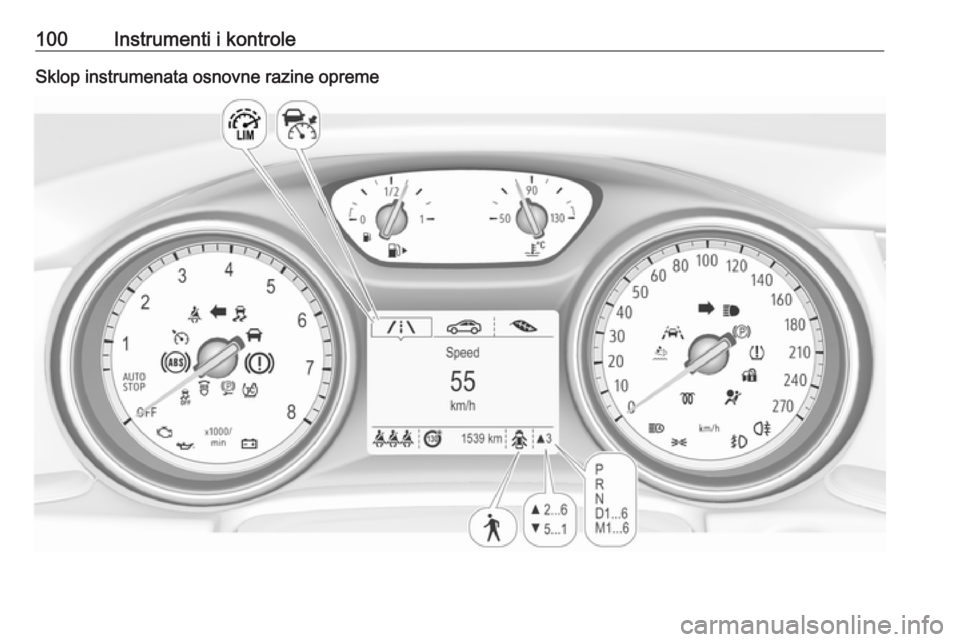

100Instrumenti i kontroleSklop instrumenata osnovne razine opreme

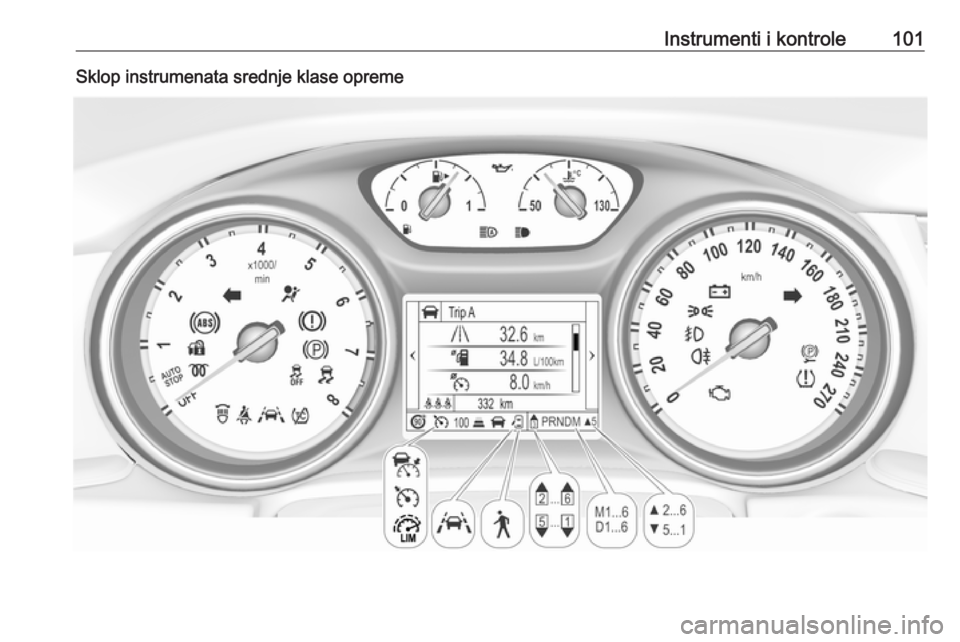

Instrumenti i kontrole101Sklop instrumenata srednje klase opreme

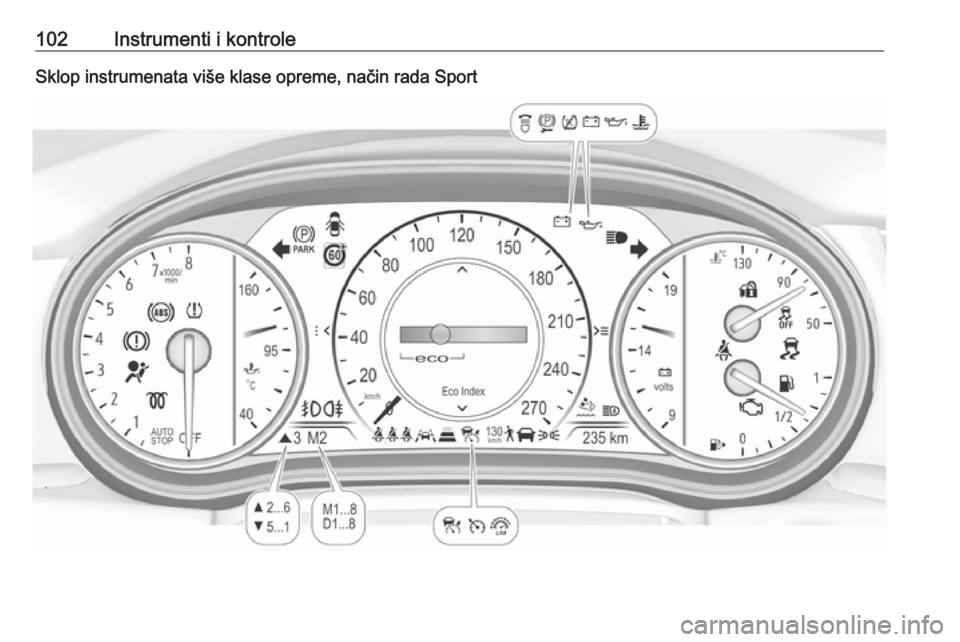

102Instrumenti i kontroleSklop instrumenata više klase opreme, način rada Sport

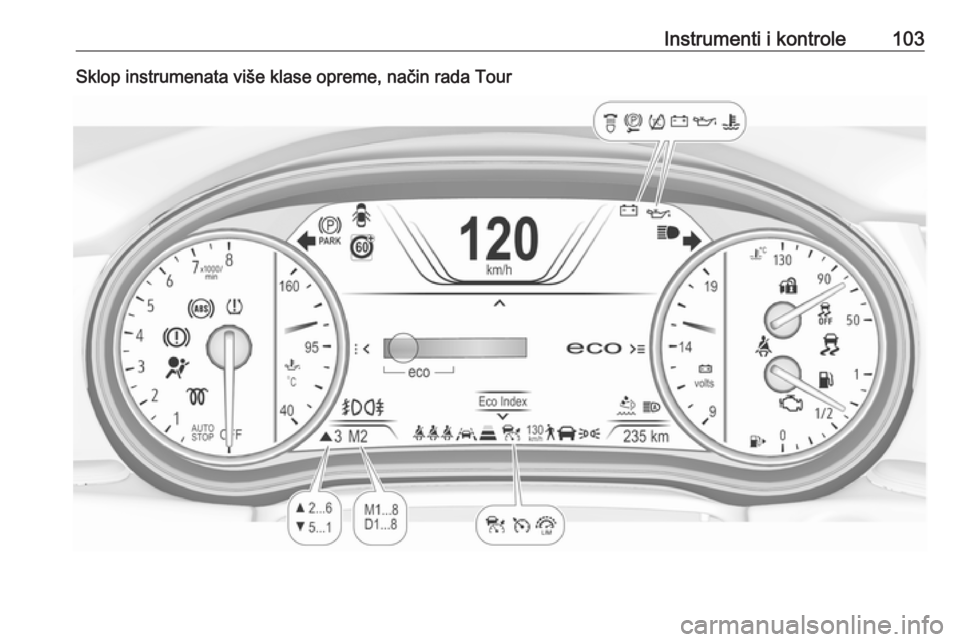

Instrumenti i kontrole103Sklop instrumenata više klase opreme, način rada Tour

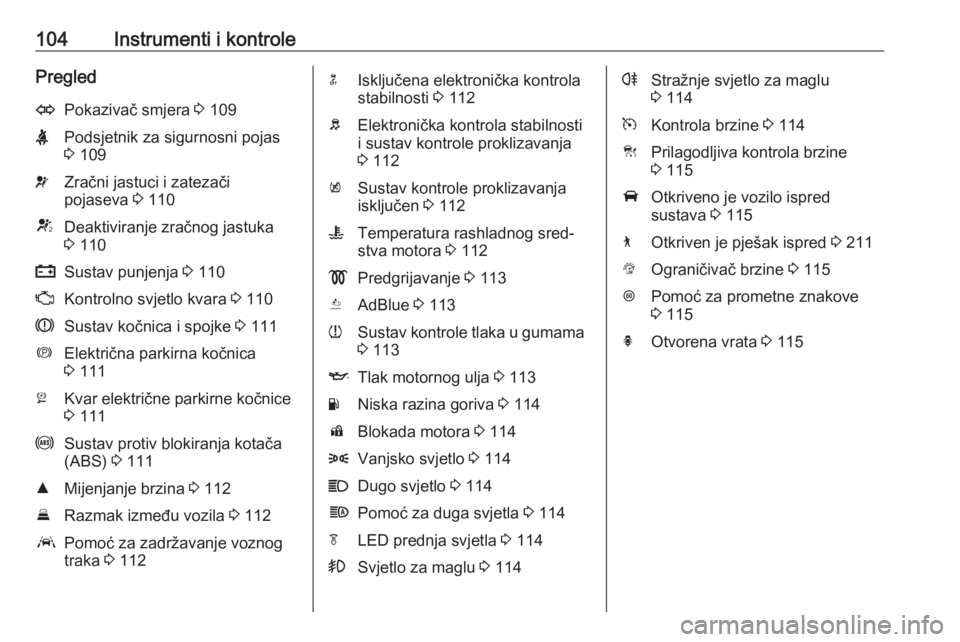

104Instrumenti i kontrolePregledOPokazivač smjera 3 109XPodsjetnik za sigurnosni pojas
3 109vZračni jastuci i zatezači
pojaseva 3 110VDeaktiviranje zračnog jastuka
3 110pSustav punjenja 3 110ZKontrolno svjetlo kvara 3 110RSustav kočnica i spojke 3 111mElektrična parkirna kočnica
3 111jKvar električne parkirne kočnice
3 111uSustav protiv blokiranja kotača
(ABS) 3 111RMijenjanje brzina 3 112ERazmak između vozila 3 112aPomoć za zadržavanje voznog
traka 3 112nIsključena elektronička kontrola
stabilnosti 3 112bElektronička kontrola stabilnosti
i sustav kontrole proklizavanja
3 112kSustav kontrole proklizavanja
isključen 3 112WTemperatura rashladnog sred‐
stva motora 3 112!Predgrijavanje 3 113YAdBlue 3 113wSustav kontrole tlaka u gumama
3 113ITlak motornog ulja 3 113YNiska razina goriva 3 114dBlokada motora 3 1148Vanjsko svjetlo 3 114CDugo svjetlo 3 114fPomoć za duga svjetla 3 114fLED prednja svjetla 3 114>Svjetlo za maglu 3 114rStražnje svjetlo za maglu
3 114mKontrola brzine 3 114CPrilagodljiva kontrola brzine
3 115AOtkriveno je vozilo ispred
sustava 3 1157Otkriven je pješak ispred 3 211LOgraničivač brzine 3 115LPomoć za prometne znakove
3 115hOtvorena vrata 3 115

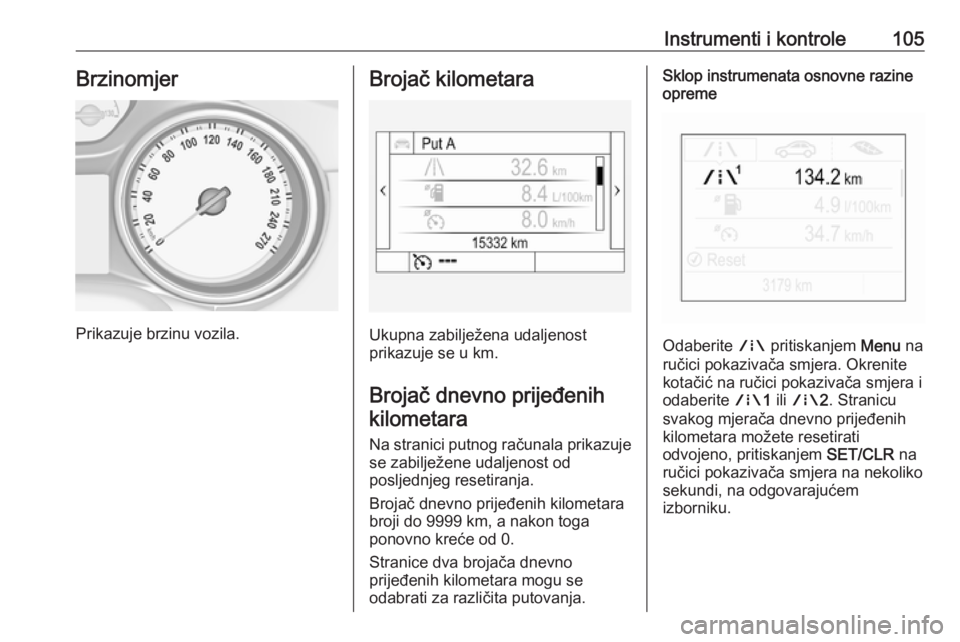

Instrumenti i kontrole105Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih kilometara
Na stranici putnog računala prikazujese zabilježene udaljenost od
posljednjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Stranice dva brojača dnevno
prijeđenih kilometara mogu se
odabrati za različita putovanja.
Sklop instrumenata osnovne razine
opreme
Odaberite ; pritiskanjem Menu na
ručici pokazivača smjera. Okrenite
kotačić na ručici pokazivača smjera i
odaberite ;1 ili ; 2. Stranicu
svakog mjerača dnevno prijeđenih kilometara možete resetirati
odvojeno, pritiskanjem SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi, na odgovarajućem
izborniku.

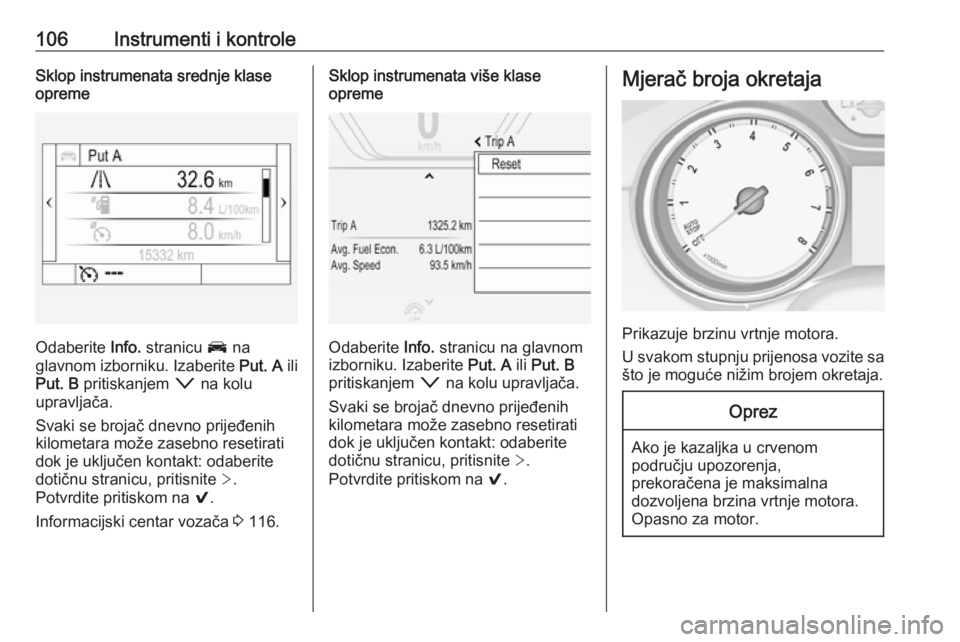

106Instrumenti i kontroleSklop instrumenata srednje klase
opreme
Odaberite Info. stranicu J na
glavnom izborniku. Izaberite Put. A ili
Put. B pritiskanjem o na kolu
upravljača.
Svaki se brojač dnevno prijeđenih
kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.
Informacijski centar vozača 3 116.
Sklop instrumenata više klase
opreme
Odaberite Info. stranicu na glavnom
izborniku. Izaberite Put. A ili Put. B
pritiskanjem o na kolu upravljača.
Svaki se brojač dnevno prijeđenih kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.

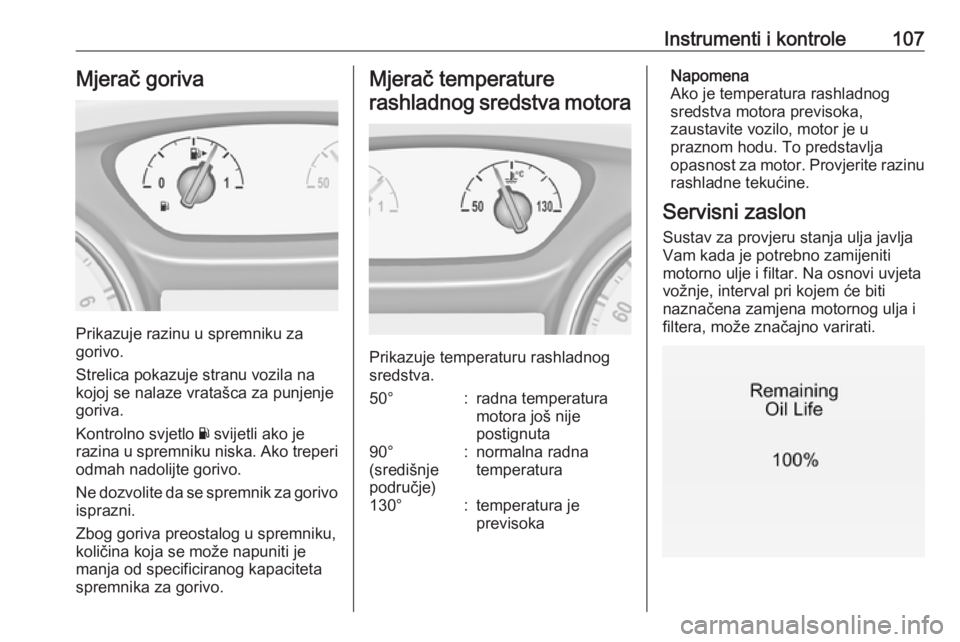

Instrumenti i kontrole107Mjerač goriva
Prikazuje razinu u spremniku za
gorivo.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može napuniti je
manja od specificiranog kapaciteta
spremnika za gorivo.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50°:radna temperatura
motora još nije
postignuta90°
(središnje
područje):normalna radna
temperatura130°:temperatura je
previsokaNapomena
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, motor je u
praznom hodu. To predstavlja
opasnost za motor. Provjerite razinu
rashladne tekućine.
Servisni zaslon Sustav za provjeru stanja ulja javlja
Vam kada je potrebno zamijeniti
motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.

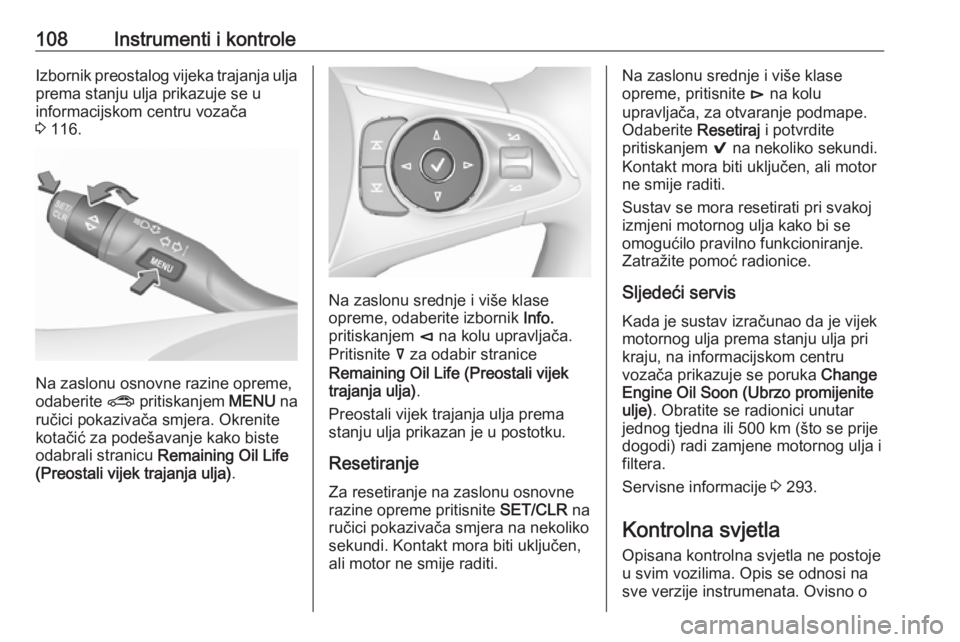

108Instrumenti i kontroleIzbornik preostalog vijeka trajanja ulja
prema stanju ulja prikazuje se u
informacijskom centru vozača
3 116.
Na zaslonu osnovne razine opreme,
odaberite ? pritiskanjem MENU na
ručici pokazivača smjera. Okrenite
kotačić za podešavanje kako biste
odabrali stranicu Remaining Oil Life
(Preostali vijek trajanja ulja) .
Na zaslonu srednje i više klase
opreme, odaberite izbornik Info.
pritiskanjem è na kolu upravljača.
Pritisnite å za odabir stranice
Remaining Oil Life (Preostali vijek
trajanja ulja) .
Preostali vijek trajanja ulja prema
stanju ulja prikazan je u postotku.
Resetiranje Za resetiranje na zaslonu osnovnerazine opreme pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Kontakt mora biti uključen,
ali motor ne smije raditi.
Na zaslonu srednje i više klase
opreme, pritisnite é na kolu
upravljača, za otvaranje podmape. Odaberite Resetiraj i potvrdite
pritiskanjem 9 na nekoliko sekundi.
Kontakt mora biti uključen, ali motor
ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja prema stanju ulja pri
kraju, na informacijskom centru
vozača prikazuje se poruka Change
Engine Oil Soon (Ubrzo promijenite ulje) . Obratite se radionici unutar
jednog tjedna ili 500 km (što se prije
dogodi) radi zamjene motornog ulja i filtera.
Servisne informacije 3 293.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
