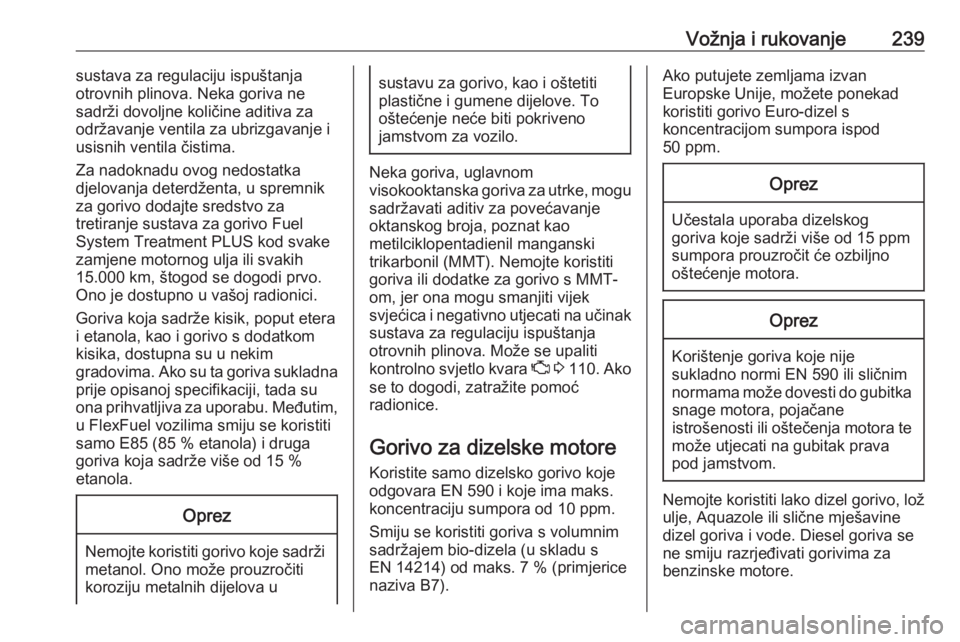

Vožnja i rukovanje239sustava za regulaciju ispuštanja
otrovnih plinova. Neka goriva ne
sadrži dovoljne količine aditiva za
održavanje ventila za ubrizgavanje i
usisnih ventila čistima.
Za nadoknadu ovog nedostatka
djelovanja deterdženta, u spremnik za gorivo dodajte sredstvo za
tretiranje sustava za gorivo Fuel
System Treatment PLUS kod svake
zamjene motornog ulja ili svakih
15.000 km, štogod se dogodi prvo.
Ono je dostupno u vašoj radionici.
Goriva koja sadrže kisik, poput etera
i etanola, kao i gorivo s dodatkom
kisika, dostupna su u nekim
gradovima. Ako su ta goriva sukladna
prije opisanoj specifikaciji, tada su
ona prihvatljiva za uporabu. Međutim, u FlexFuel vozilima smiju se koristiti
samo E85 (85 % etanola) i druga
goriva koja sadrže više od 15 %
etanola.Oprez
Nemojte koristiti gorivo koje sadrži metanol. Ono može prouzročiti
koroziju metalnih dijelova u
sustavu za gorivo, kao i oštetiti
plastične i gumene dijelove. To
oštećenje neće biti pokriveno
jamstvom za vozilo.
Neka goriva, uglavnom
visokooktanska goriva za utrke, mogu
sadržavati aditiv za povećavanje
oktanskog broja, poznat kao
metilciklopentadienil manganski
trikarbonil (MMT). Nemojte koristiti
goriva ili dodatke za gorivo s MMT-
om, jer ona mogu smanjiti vijek
svjećica i negativno utjecati na učinak sustava za regulaciju ispuštanja
otrovnih plinova. Može se upaliti
kontrolno svjetlo kvara Z 3 110 . Ako
se to dogodi, zatražite pomoć
radionice.
Gorivo za dizelske motore
Koristite samo dizelsko gorivo koje odgovara EN 590 i koje ima maks.
koncentraciju sumpora od 10 ppm.
Smiju se koristiti goriva s volumnim
sadržajem bio-dizela (u skladu s
EN 14214) od maks. 7 % (primjerice
naziva B7).
Ako putujete zemljama izvan
Europske Unije, možete ponekad
koristiti gorivo Euro-dizel s
koncentracijom sumpora ispod
50 ppm.Oprez
Učestala uporaba dizelskog
goriva koje sadrži više od 15 ppm
sumpora prouzročit će ozbiljno
oštećenje motora.
Oprez
Korištenje goriva koje nije sukladno normi EN 590 ili sličnim
normama može dovesti do gubitka snage motora, pojačane
istrošenosti ili oštečenja motora te
može utjecati na gubitak prava
pod jamstvom.
Nemojte koristiti lako dizel gorivo, lož
ulje, Aquazole ili slične mješavine
dizel goriva i vode. Diesel goriva se ne smiju razrjeđivati gorivima za
benzinske motore.

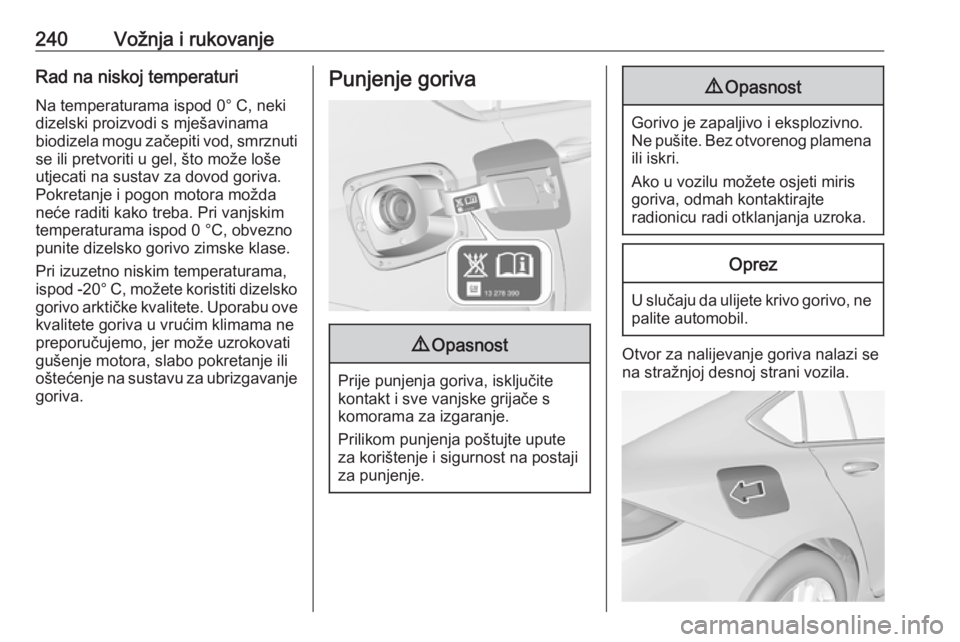

240Vožnja i rukovanjeRad na niskoj temperaturi
Na temperaturama ispod 0° C, neki dizelski proizvodi s mješavinama
biodizela mogu začepiti vod, smrznuti
se ili pretvoriti u gel, što može loše
utjecati na sustav za dovod goriva.
Pokretanje i pogon motora možda
neće raditi kako treba. Pri vanjskim
temperaturama ispod 0 °C, obvezno
punite dizelsko gorivo zimske klase.
Pri izuzetno niskim temperaturama,
ispod -20° C, možete koristiti dizelsko gorivo arktičke kvalitete. Uporabu ovekvalitete goriva u vrućim klimama ne
preporučujemo, jer može uzrokovati
gušenje motora, slabo pokretanje ili
oštećenje na sustavu za ubrizgavanje
goriva.Punjenje goriva9 Opasnost
Prije punjenja goriva, isključite
kontakt i sve vanjske grijače s
komorama za izgaranje.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za nalijevanje goriva nalazi se
na stražnjoj desnoj strani vozila.

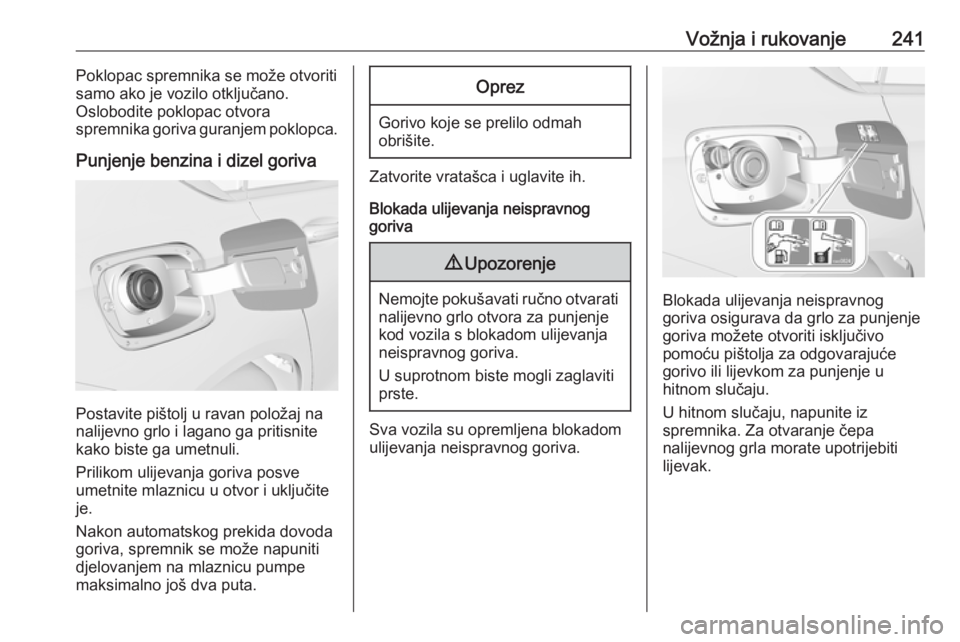

Vožnja i rukovanje241Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Punjenje benzina i dizel goriva
Postavite pištolj u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog prekida dovoda
goriva, spremnik se može napuniti djelovanjem na mlaznicu pumpe
maksimalno još dva puta.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Zatvorite vratašca i uglavite ih.
Blokada ulijevanja neispravnog
goriva
9 Upozorenje
Nemojte pokušavati ručno otvarati
nalijevno grlo otvora za punjenje
kod vozila s blokadom ulijevanja
neispravnog goriva.
U suprotnom biste mogli zaglaviti
prste.
Sva vozila su opremljena blokadom
ulijevanja neispravnog goriva.
Blokada ulijevanja neispravnog
goriva osigurava da grlo za punjenje
goriva možete otvoriti isključivo
pomoću pištolja za odgovarajuće
gorivo ili lijevkom za punjenje u
hitnom slučaju.
U hitnom slučaju, napunite iz
spremnika. Za otvaranje čepa
nalijevnog grla morate upotrijebiti
lijevak.

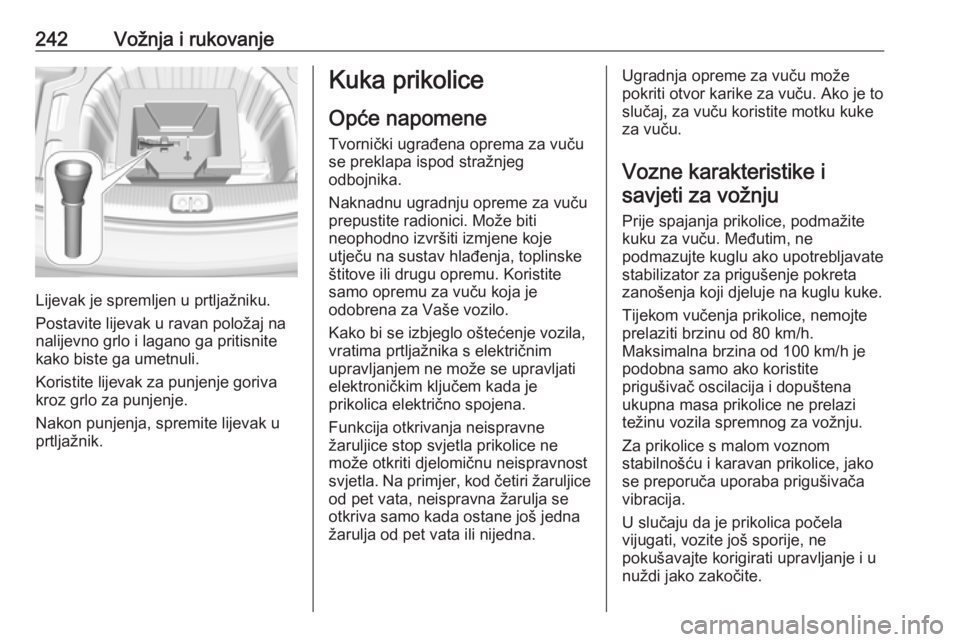

242Vožnja i rukovanje
Lijevak je spremljen u prtljažniku.
Postavite lijevak u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
Koristite lijevak za punjenje goriva
kroz grlo za punjenje.
Nakon punjenja, spremite lijevak u
prtljažnik.
Kuka prikolice
Opće napomeneTvornički ugrađena oprema za vuču
se preklapa ispod stražnjeg
odbojnika.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu. Koristite
samo opremu za vuču koja je
odobrena za Vaše vozilo.
Kako bi se izbjeglo oštećenje vozila,
vratima prtljažnika s električnim
upravljanjem ne može se upravljati elektroničkim ključem kada je
prikolica električno spojena.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost
svjetla. Na primjer, kod četiri žaruljice od pet vata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od pet vata ili nijedna.Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču.
Vozne karakteristike i savjeti za vožnju
Prije spajanja prikolice, podmažite kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Tijekom vučenja prikolice, nemojte
prelaziti brzinu od 80 km/h.
Maksimalna brzina od 100 km/h je
podobna samo ako koristite
prigušivač oscilacija i dopuštena
ukupna masa prikolice ne prelazi
težinu vozila spremnog za vožnju.
Za prikolice s malom voznom
stabilnošću i karavan prikolice, jako se preporuča uporaba prigušivača
vibracija.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.

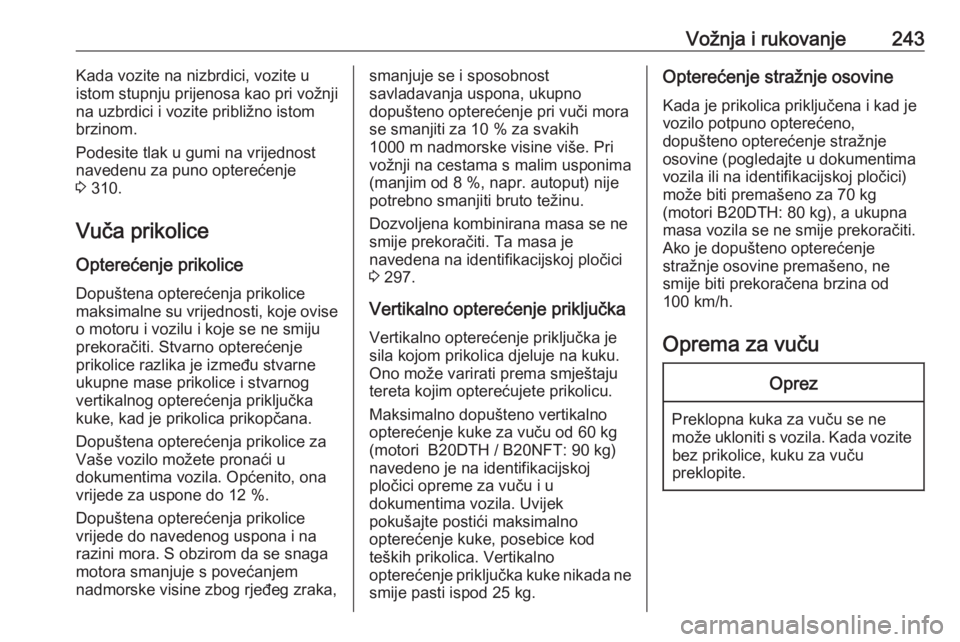

Vožnja i rukovanje243Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 310.
Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do 12 %.
Dopuštena opterećenja prikolice
vrijede do navedenog uspona i na
razini mora. S obzirom da se snaga
motora smanjuje s povećanjem
nadmorske visine zbog rjeđeg zraka,smanjuje se i sposobnost
savladavanja uspona, ukupno
dopušteno opterećenje pri vuči mora
se smanjiti za 10 % za svakih
1000 m nadmorske visine više. Pri
vožnji na cestama s malim usponima
(manjim od 8 %, napr. autoput) nije
potrebno smanjiti bruto težinu.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 297.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču od 60 kg (motori B20DTH / B20NFT: 90 kg)
navedeno je na identifikacijskoj
pločici opreme za vuču i u
dokumentima vozila. Uvijek
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za 70 kg
(motori B20DTH: 80 kg), a ukupna
masa vozila se ne smije prekoračiti.
Ako je dopušteno opterećenje
stražnje osovine premašeno, ne
smije biti prekoračena brzina od
100 km/h.
Oprema za vučuOprez
Preklopna kuka za vuču se ne
može ukloniti s vozila. Kada vozite bez prikolice, kuku za vuču
preklopite.

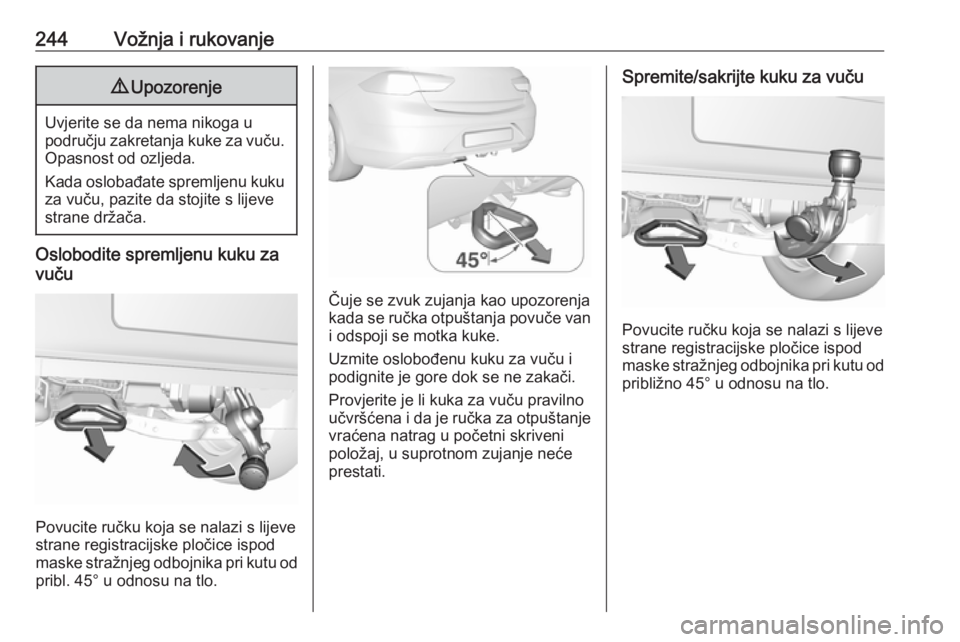

244Vožnja i rukovanje9Upozorenje
Uvjerite se da nema nikoga u
području zakretanja kuke za vuču. Opasnost od ozljeda.
Kada oslobađate spremljenu kuku
za vuču, pazite da stojite s lijeve
strane držača.
Oslobodite spremljenu kuku za
vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
pribl. 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Uzmite oslobođenu kuku za vuču i
podignite je gore dok se ne zakači.
Provjerite je li kuka za vuču pravilno
učvršćena i da je ručka za otpuštanje vraćena natrag u početni skriveni
položaj, u suprotnom zujanje neće
prestati.
Spremite/sakrijte kuku za vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
približno 45° u odnosu na tlo.

Vožnja i rukovanje245

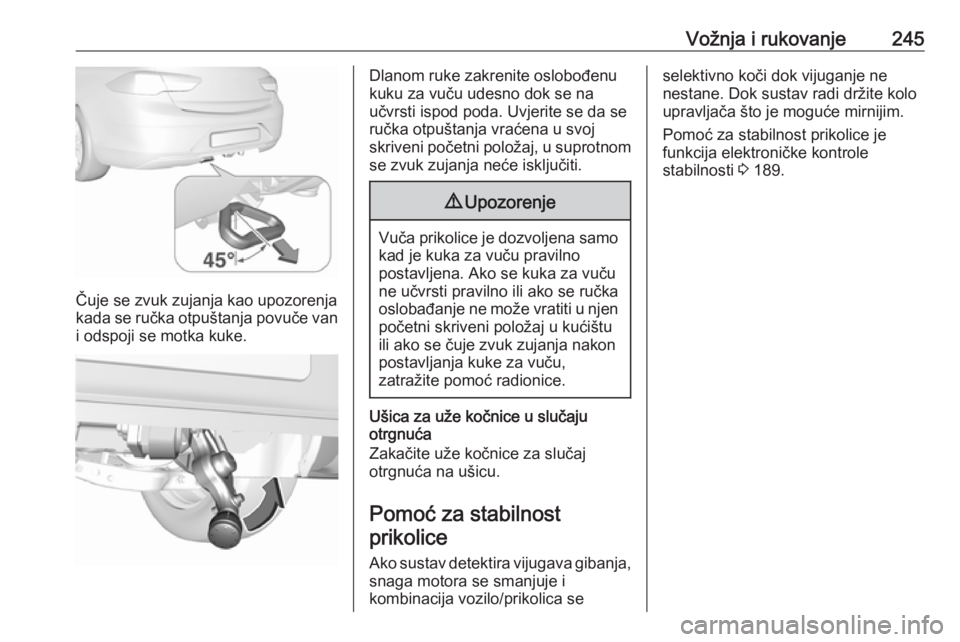

Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Dlanom ruke zakrenite oslobođenu
kuku za vuču udesno dok se na
učvrsti ispod poda. Uvjerite se da se
ručka otpuštanja vraćena u svoj
skriveni početni položaj, u suprotnom
se zvuk zujanja neće isključiti.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne učvrsti pravilno ili ako se ručka
oslobađanje ne može vratiti u njen
početni skriveni položaj u kućištu
ili ako se čuje zvuk zujanja nakon
postavljanja kuke za vuču,
zatražite pomoć radionice.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Pomoć za stabilnostprikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice je
funkcija elektroničke kontrole
stabilnosti 3 189.

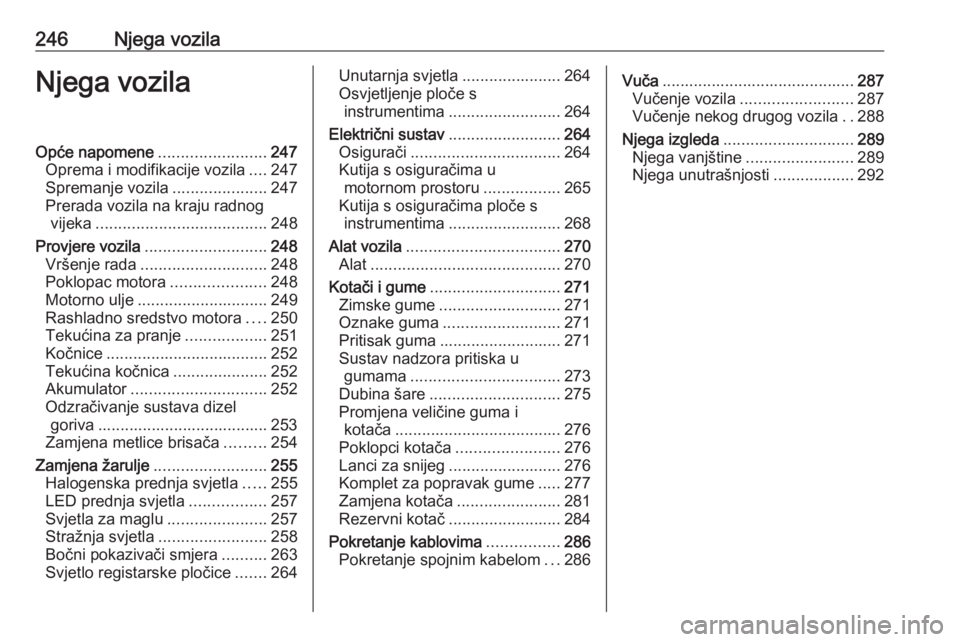

246Njega vozilaNjega vozilaOpće napomene........................247
Oprema i modifikacije vozila ....247
Spremanje vozila .....................247
Prerada vozila na kraju radnog vijeka ...................................... 248
Provjere vozila ........................... 248
Vršenje rada ............................ 248
Poklopac motora .....................248
Motorno ulje ............................. 249
Rashladno sredstvo motora ....250
Tekućina za pranje ..................251
Kočnice .................................... 252
Tekućina kočnica .....................252
Akumulator .............................. 252
Odzračivanje sustava dizel goriva ...................................... 253
Zamjena metlice brisača .........254
Zamjena žarulje .........................255
Halogenska prednja svjetla .....255
LED prednja svjetla .................257
Svjetla za maglu ......................257
Stražnja svjetla ........................ 258
Bočni pokazivači smjera ..........263
Svjetlo registarske pločice .......264Unutarnja svjetla ......................264
Osvjetljenje ploče s instrumentima ......................... 264
Električni sustav .........................264
Osigurači ................................. 264
Kutija s osiguračima u motornom prostoru .................265
Kutija s osiguračima ploče s instrumentima ......................... 268
Alat vozila .................................. 270
Alat .......................................... 270
Kotači i gume ............................. 271
Zimske gume ........................... 271
Oznake guma .......................... 271
Pritisak guma ........................... 271
Sustav nadzora pritiska u gumama ................................. 273
Dubina šare ............................. 275
Promjena veličine guma i kotača ..................................... 276
Poklopci kotača .......................276
Lanci za snijeg ......................... 276
Komplet za popravak gume .....277
Zamjena kotača .......................281
Rezervni kotač ......................... 284
Pokretanje kablovima ................286
Pokretanje spojnim kabelom ...286Vuča ........................................... 287
Vučenje vozila ......................... 287
Vučenje nekog drugog vozila ..288
Njega izgleda ............................. 289
Njega vanjštine ........................289
Njega unutrašnjosti ..................292

Njega vozila247Opće napomene
Oprema i modifikacije vozila Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu loše utjecati na
potrošnju goriva, ispuštanje CO 2 i
druge emisije vozila i mogu
prouzročiti da vozilo više ne bude
sukladno uporabnoj dozvoli, što
negativno utječe na vrijednost
registracije vašeg vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motora i na podvozju.
● Očistite i zaštitite gumene brtve. ● Napunite spremnik goriva do vrha.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.
● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.

248Njega vozila● Napunite spremnik tekućine zapranje.
● Provjerite razinu ulja u motoru.
● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja koristi izrazito
visoki napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
