Njega vozila259Grand SportSklop svjetla u karoseriji
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
4. Grlo žarulje pokazivača smjera zakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
5. Izvadite i zamijenite žarulju pokazivača smjera.

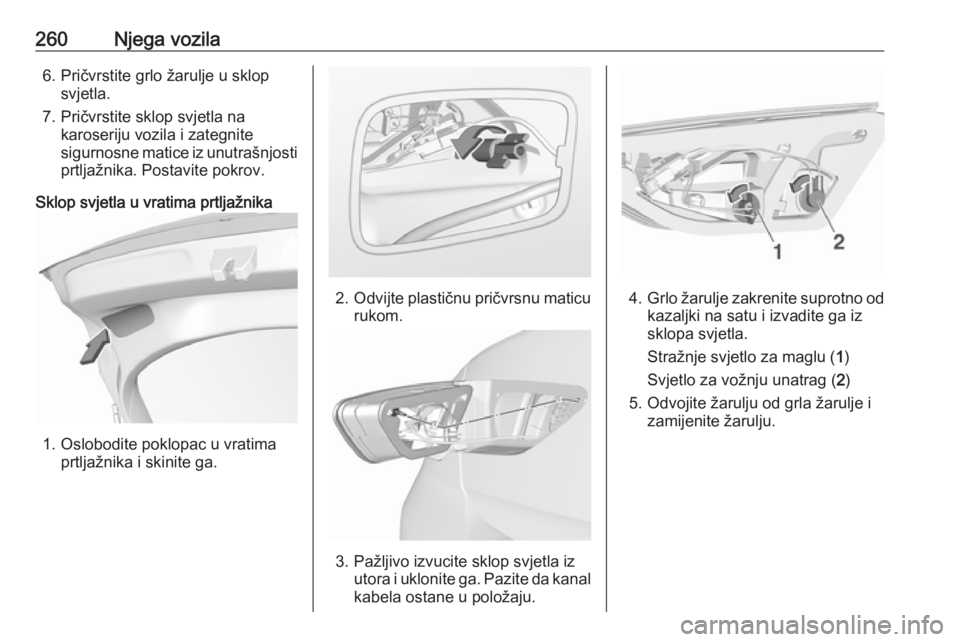

260Njega vozila6. Pričvrstite grlo žarulje u sklopsvjetla.
7. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti
prtljažnika. Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.

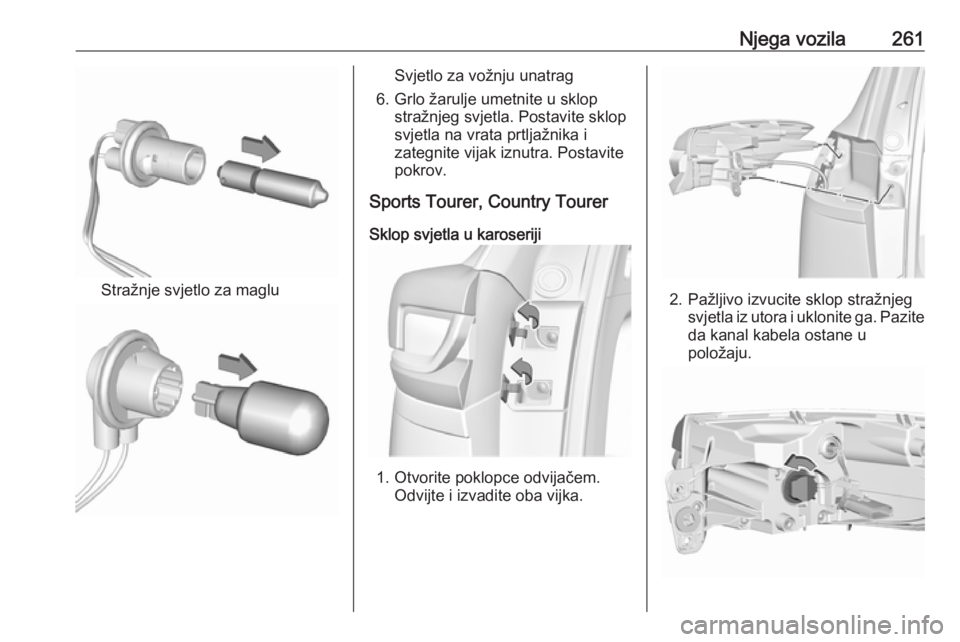

Njega vozila261
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Sports Tourer, Country Tourer
Sklop svjetla u karoseriji
1. Otvorite poklopce odvijačem. Odvijte i izvadite oba vijka.
2. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.

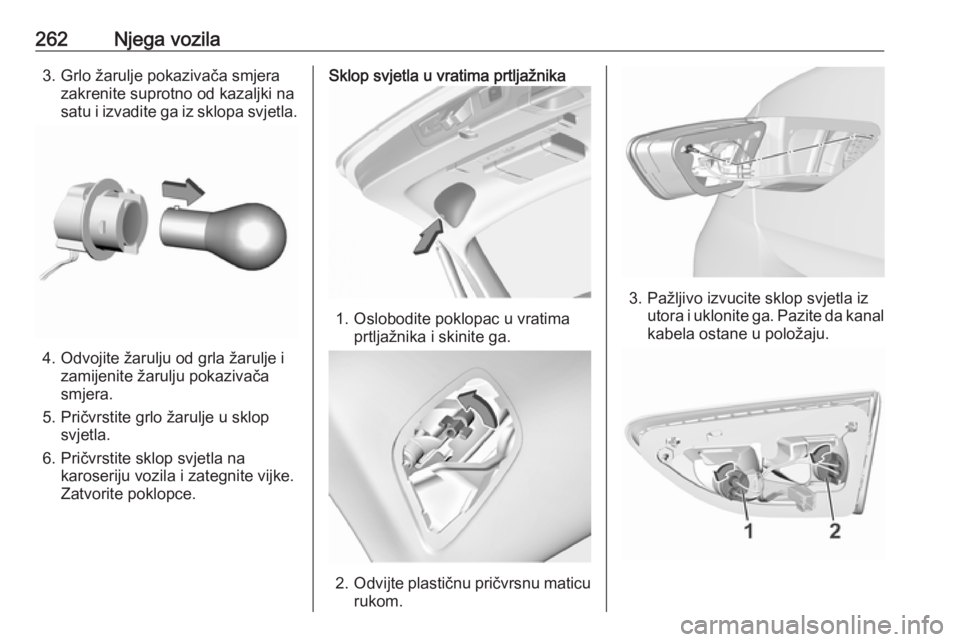

262Njega vozila3. Grlo žarulje pokazivača smjerazakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
4. Odvojite žarulju od grla žarulje i zamijenite žarulju pokazivača
smjera.
5. Pričvrstite grlo žarulje u sklop svjetla.
6. Pričvrstite sklop svjetla na karoseriju vozila i zategnite vijke.
Zatvorite poklopce.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da kanalkabela ostane u položaju.

Njega vozila2634.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

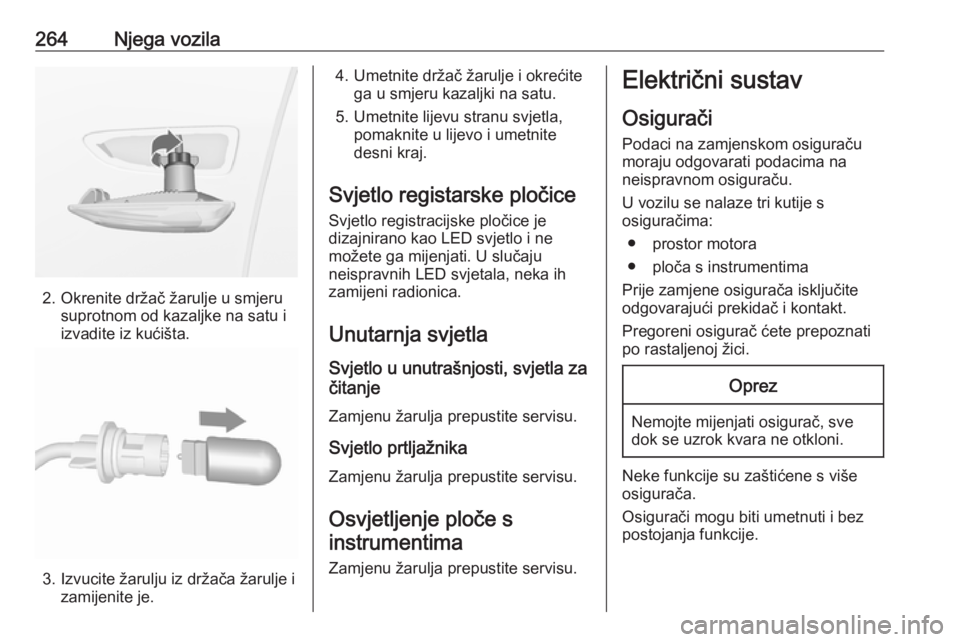

264Njega vozila
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu žarulja prepustite servisu.
Svjetlo prtljažnika
Zamjenu žarulja prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu žarulja prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

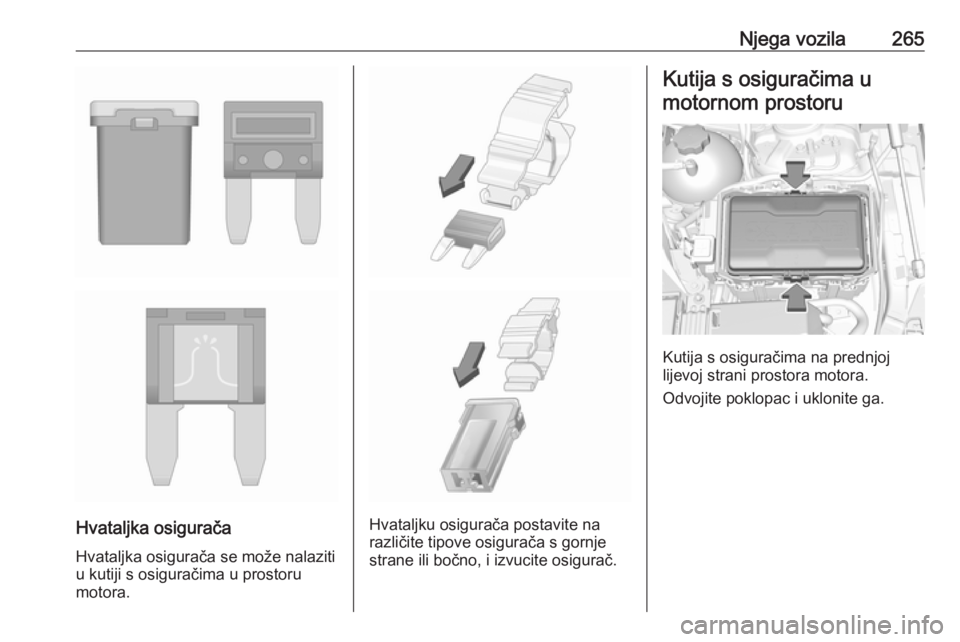

Njega vozila265
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

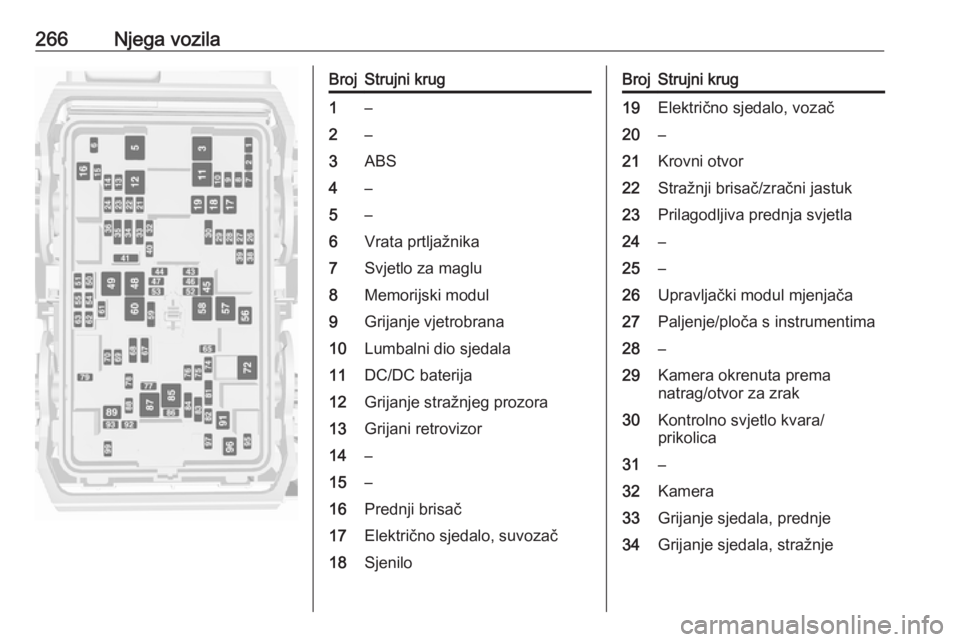

266Njega vozilaBrojStrujni krug1–2–3ABS4–5–6Vrata prtljažnika7Svjetlo za maglu8Memorijski modul9Grijanje vjetrobrana10Lumbalni dio sjedala11DC/DC baterija12Grijanje stražnjeg prozora13Grijani retrovizor14–15–16Prednji brisač17Električno sjedalo, suvozač18SjeniloBrojStrujni krug19Električno sjedalo, vozač20–21Krovni otvor22Stražnji brisač/zračni jastuk23Prilagodljiva prednja svjetla24–25–26Upravljački modul mjenjača27Paljenje/ploča s instrumentima28–29Kamera okrenuta prema
natrag/otvor za zrak30Kontrolno svjetlo kvara/
prikolica31–32Kamera33Grijanje sjedala, prednje34Grijanje sjedala, stražnje

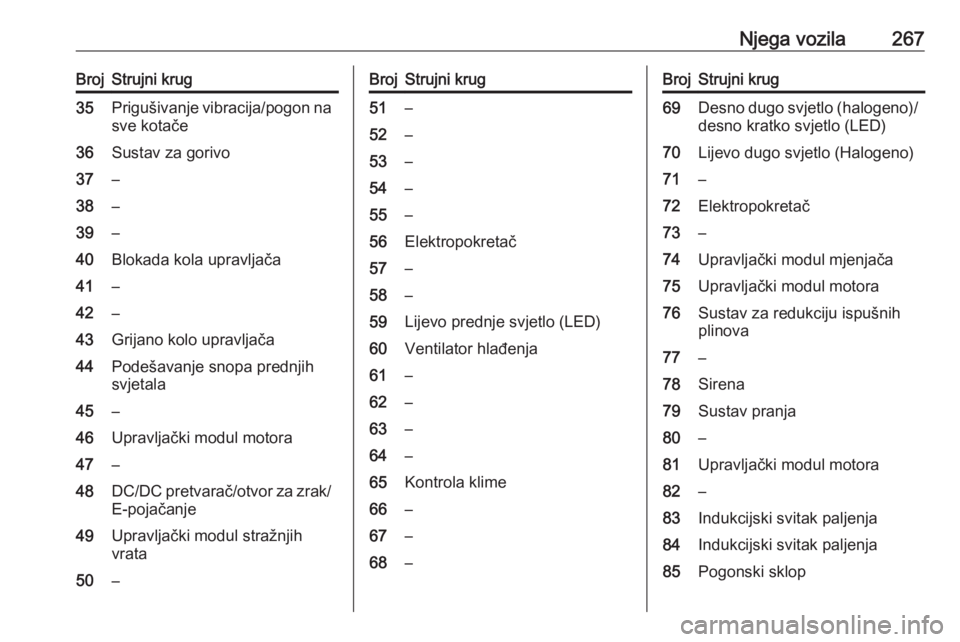

Njega vozila267BrojStrujni krug35Prigušivanje vibracija/pogon na
sve kotače36Sustav za gorivo37–38–39–40Blokada kola upravljača41–42–43Grijano kolo upravljača44Podešavanje snopa prednjih
svjetala45–46Upravljački modul motora47–48DC/DC pretvarač/otvor za zrak/
E-pojačanje49Upravljački modul stražnjih
vrata50–BrojStrujni krug51–52–53–54–55–56Elektropokretač57–58–59Lijevo prednje svjetlo (LED)60Ventilator hlađenja61–62–63–64–65Kontrola klime66–67–68–BrojStrujni krug69Desno dugo svjetlo (halogeno)/ desno kratko svjetlo (LED)70Lijevo dugo svjetlo (Halogeno)71–72Elektropokretač73–74Upravljački modul mjenjača75Upravljački modul motora76Sustav za redukciju ispušnih
plinova77–78Sirena79Sustav pranja80–81Upravljački modul motora82–83Indukcijski svitak paljenja84Indukcijski svitak paljenja85Pogonski sklop

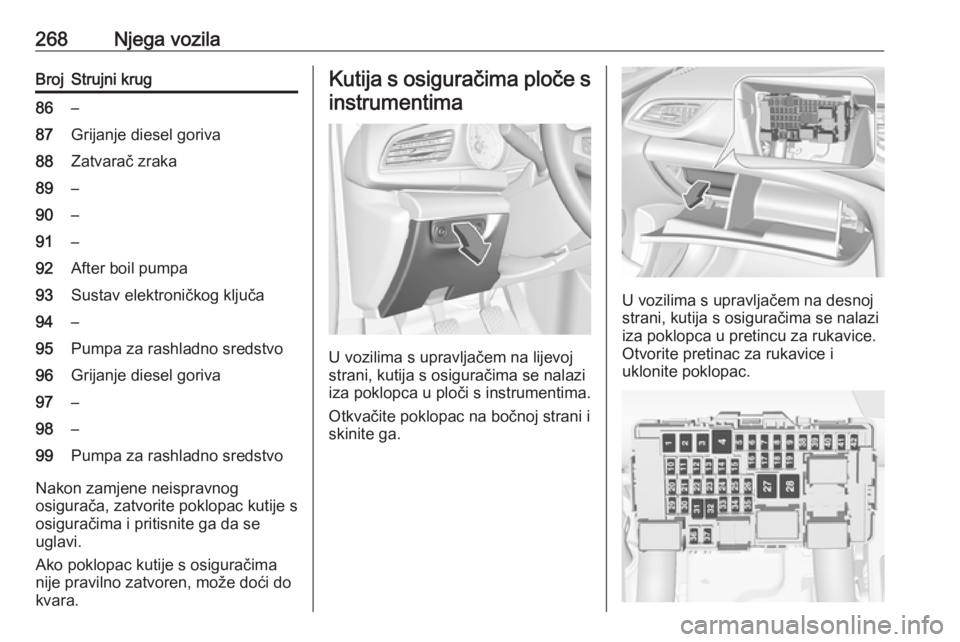

268Njega vozilaBrojStrujni krug86–87Grijanje diesel goriva88Zatvarač zraka89–90–91–92After boil pumpa93Sustav elektroničkog ključa94–95Pumpa za rashladno sredstvo96Grijanje diesel goriva97–98–99Pumpa za rashladno sredstvo
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima.
Otkvačite poklopac na bočnoj strani i
skinite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.
