Njega vozila249

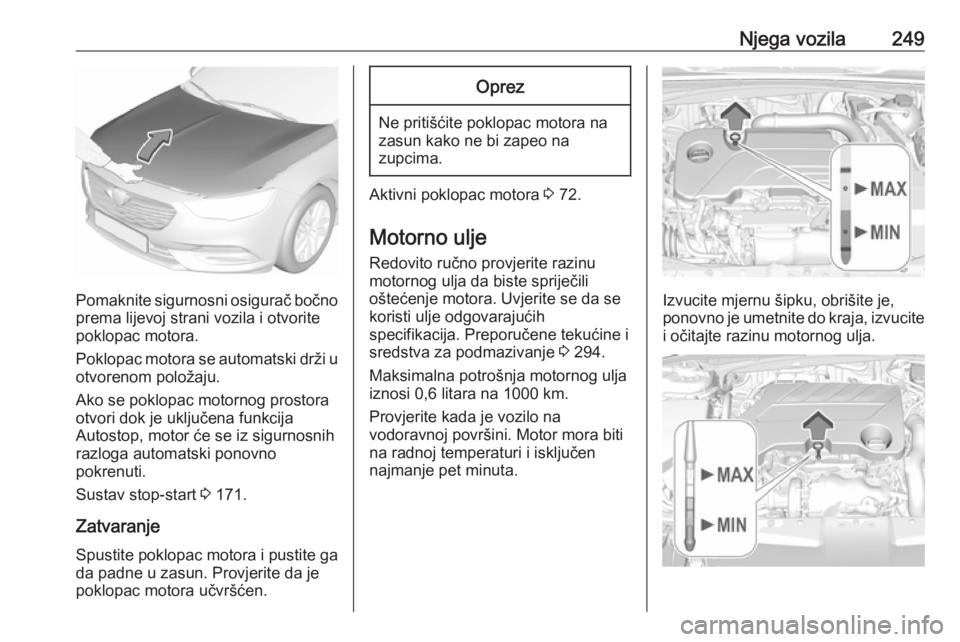

Pomaknite sigurnosni osigurač bočnoprema lijevoj strani vozila i otvorite
poklopac motora.
Poklopac motora se automatski drži u
otvorenom položaju.
Ako se poklopac motornog prostora
otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Sustav stop-start 3 171.
Zatvaranje Spustite poklopac motora i pustite ga
da padne u zasun. Provjerite da je
poklopac motora učvršćen.
Oprez
Ne pritišćite poklopac motora na
zasun kako ne bi zapeo na
zupcima.
Aktivni poklopac motora 3 72.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i sredstva za podmazivanje 3 294.
Maksimalna potrošnja motornog ulja
iznosi 0,6 litara na 1000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje pet minuta.
Izvucite mjernu šipku, obrišite je,
ponovno je umetnite do kraja, izvucite
i očitajte razinu motornog ulja.

250Njega vozilaOvisno o izvedbi motora koriste se
različite šipke.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Kada razina ulja motora padne do oznake MIN, nadolijte ulje motora.
Razina ulja motora ne smije prijeći
oznaku MAX na šipci.
Oprez
Odmah obrišite proliveno motorno
ulje.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 309.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Rashladna tekućina osigurava zaštitu od smrzavanja do otprilike -28 °C. U
hladnim regijama s jako niskim
temperaturama, tvornički napunjena rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.Oprez
Koristite samo odobreni antifriz.
Rashladno sredstvo i antifriz 3 294.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.

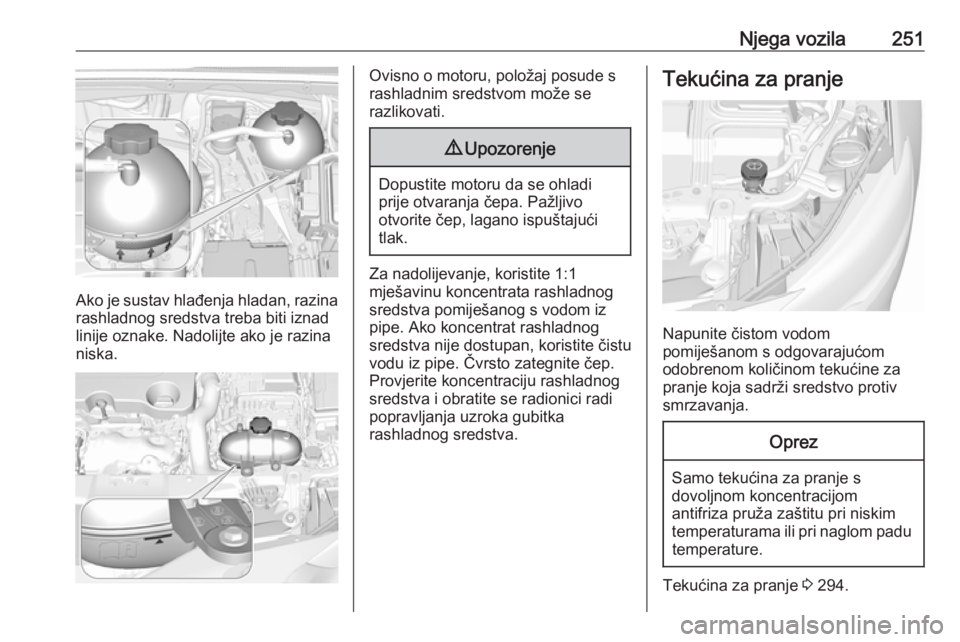

Njega vozila251
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
Ovisno o motoru, položaj posude s
rashladnim sredstvom može se
razlikovati.9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje, koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
odobrenom količinom tekućine za
pranje koja sadrži sredstvo protiv
smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu temperature.
Tekućina za pranje 3 294.

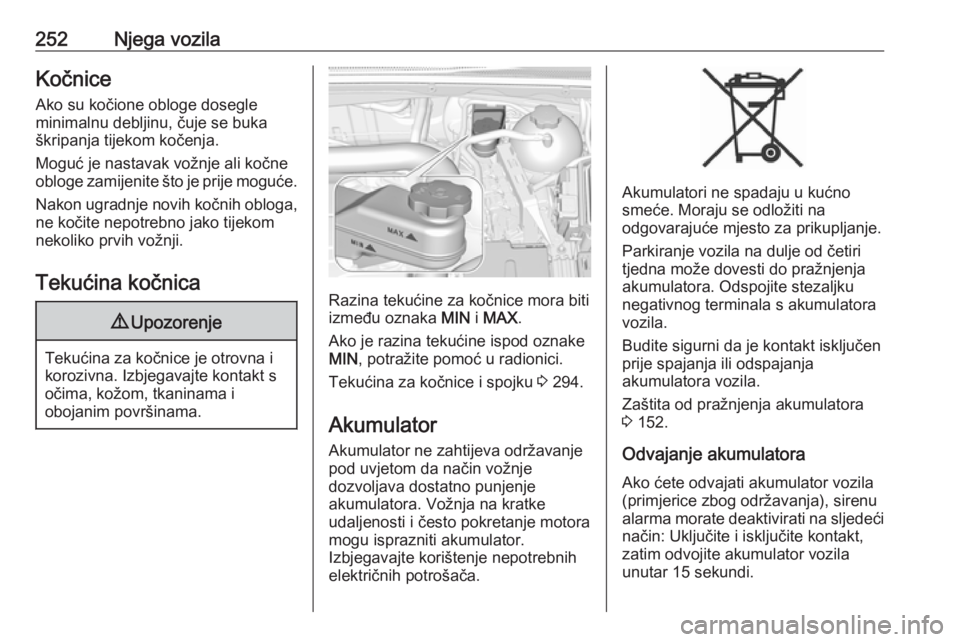

252Njega vozilaKočnice
Ako su kočione obloge dosegle
minimalnu debljinu, čuje se buka
škripanja tijekom kočenja.
Moguć je nastavak vožnje ali kočne
obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
Tekućina kočnica9 Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Ako je razina tekućine ispod oznake
MIN , potražite pomoć u radionici.
Tekućina za kočnice i spojku 3 294.
Akumulator
Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Akumulatori ne spadaju u kućno smeće. Moraju se odložiti na
odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od četiri
tjedna može dovesti do pražnjenja
akumulatora. Odspojite stezaljku
negativnog terminala s akumulatora
vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odspajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
3 152.
Odvajanje akumulatora
Ako ćete odvajati akumulator vozila
(primjerice zbog održavanja), sirenu
alarma morate deaktivirati na sljedeći način: Uključite i isključite kontakt,
zatim odvojite akumulator vozila
unutar 15 sekundi.

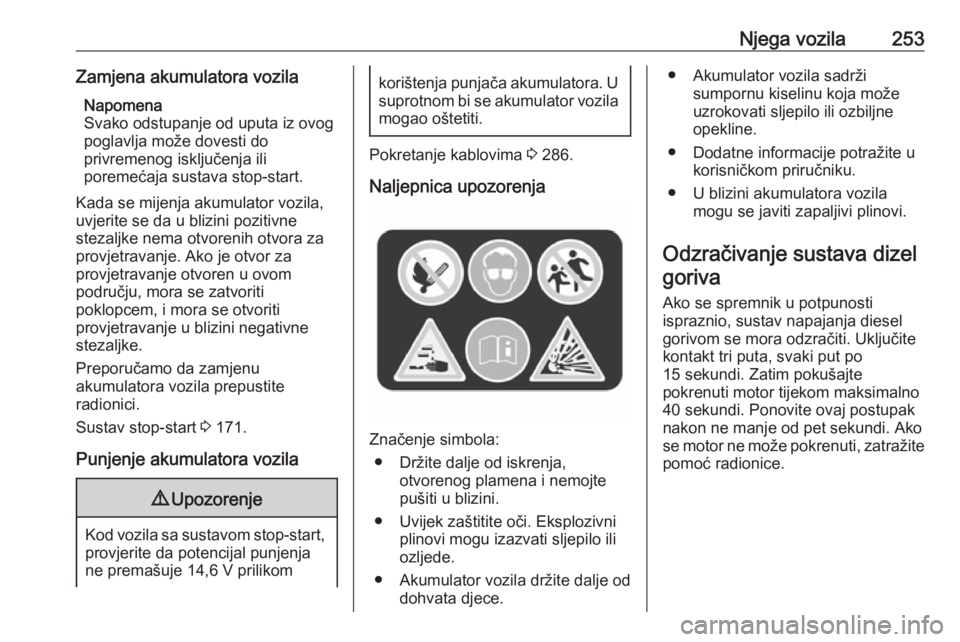

Njega vozila253Zamjena akumulatora vozilaNapomena
Svako odstupanje od uputa iz ovog poglavlja može dovesti do
privremenog isključenja ili
poremećaja sustava stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 171.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 286.
Naljepnica upozorenja
Značenje simbola: ● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadržisumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.
Odzračivanje sustava dizel goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel
gorivom se mora odzračiti. Uključite kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od pet sekundi. Ako
se motor ne može pokrenuti, zatražite
pomoć radionice.

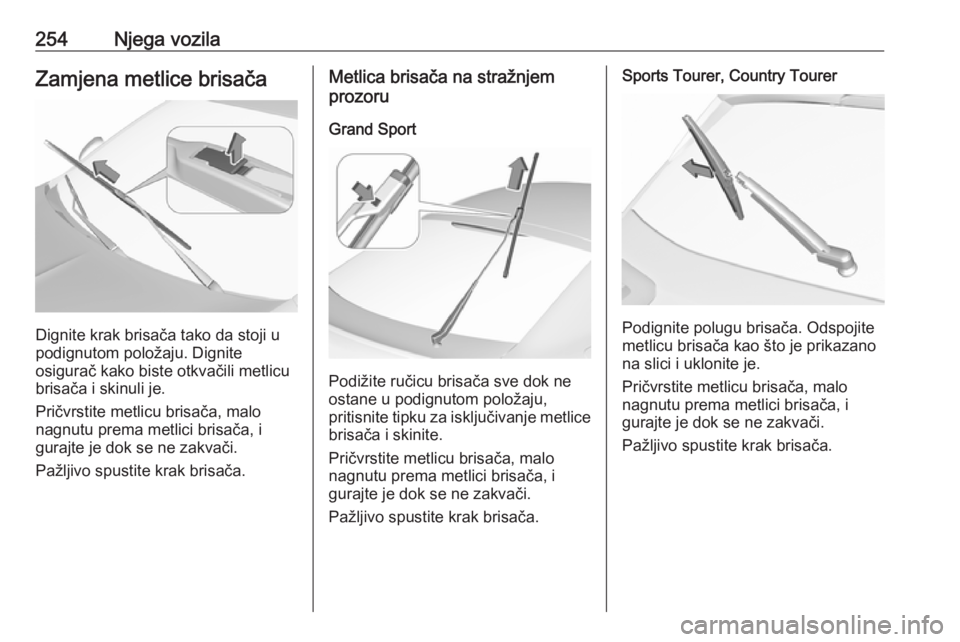

254Njega vozilaZamjena metlice brisača
Dignite krak brisača tako da stoji u
podignutom položaju. Dignite
osigurač kako biste otkvačili metlicu brisača i skinuli je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Grand Sport
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Sports Tourer, Country Tourer
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

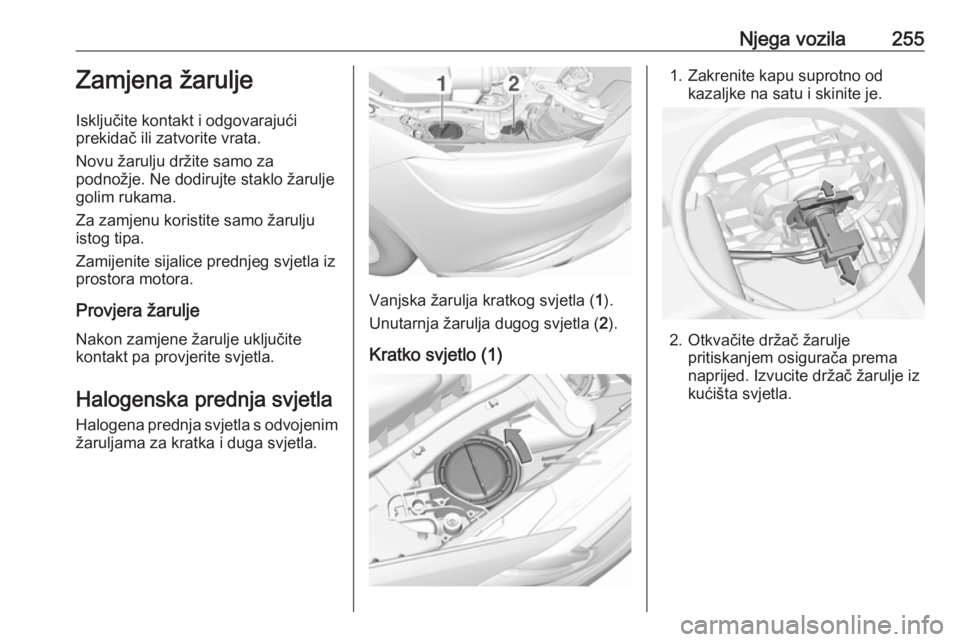

Njega vozila255Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla ( 1).
Unutarnja žarulja dugog svjetla ( 2).
Kratko svjetlo (1)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.

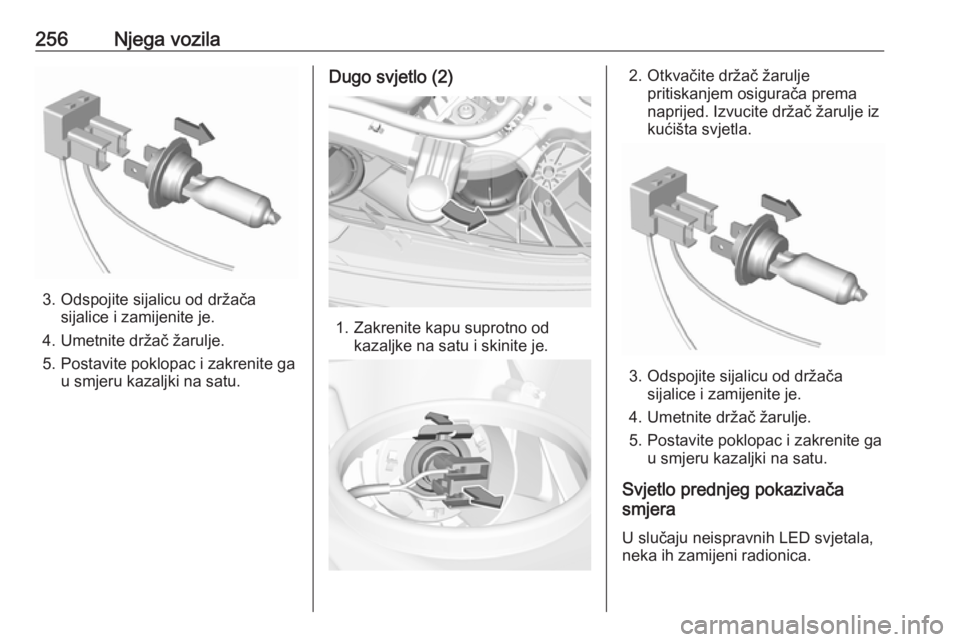

256Njega vozila
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetlo prednjeg pokazivača
smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.

Njega vozila257Pozicijsko svjetloU slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po danu i svjetla pokazivača smjera
dizajnirana su kao LED svjetla i ne
možete ih zamijeniti.
U slučaju kvara, neka vam svjetla
popravi radionica.Svjetla za maglu
1. Grand Sport, Sports Tourer
Odbravite poklopac odvijačem u
utoru i skinite ga.
Country Tourer
Odvijte vijak.
2. Grand Sport, Sports Tourer
Odvijte vijak i skinite prednju
ploču.
Country Tourer

258Njega vozila
Nadignite prednju pločicu
guranjem odvijača u prorez i
uklonite je.
3. Odvijte tri vijka i izvadite sklop svjetla prema naprijed.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
5. Oslobodite priključnicu pritiskanjem zadržnog zatika.
6. Uklonite i zamijenite žarulju i pričvrstite priključnicu.
Napominjemo da su žarulja i grlo
u jednom komadu i treba ih
zajedno zamijeniti.
7. Umetnite držač žarulje u sklop svjetla okretanjem u smjeru
kazaljki na satu i zakvačite ga.
8. Postavite sklop svjetala zatezanjem tri vijka.
9. Pričvrstite prednju ploču i zategnite vijak.
10. Grand Sport, Sports Tourer
Pripojite i učvrstite poklopac.
Stražnja svjetla Stražnja svjetla i zaustavna svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Pokazivači smjera, stražnja svjetla za
maglu i svjetla za vožnju unatrag
dizajnirana su sa zamjenjivom
žaruljom koja se mijenja na sljedeći
način.
