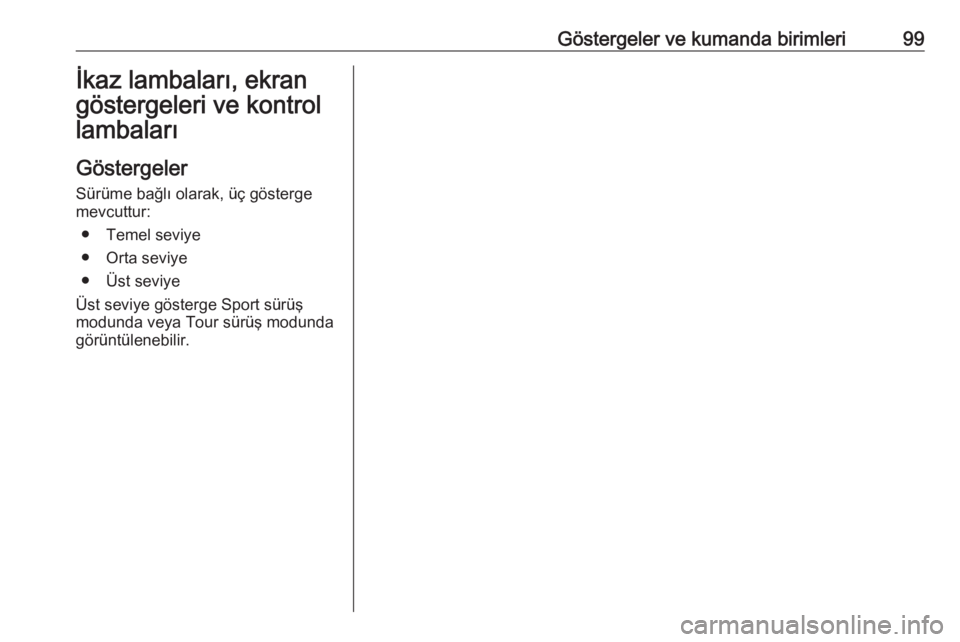

Göstergeler ve kumanda birimleri99İkaz lambaları, ekrangöstergeleri ve kontrollambaları
Göstergeler Sürüme bağlı olarak, üç gösterge
mevcuttur:
● Temel seviye
● Orta seviye
● Üst seviye
Üst seviye gösterge Sport sürüş
modunda veya Tour sürüş modunda
görüntülenebilir.

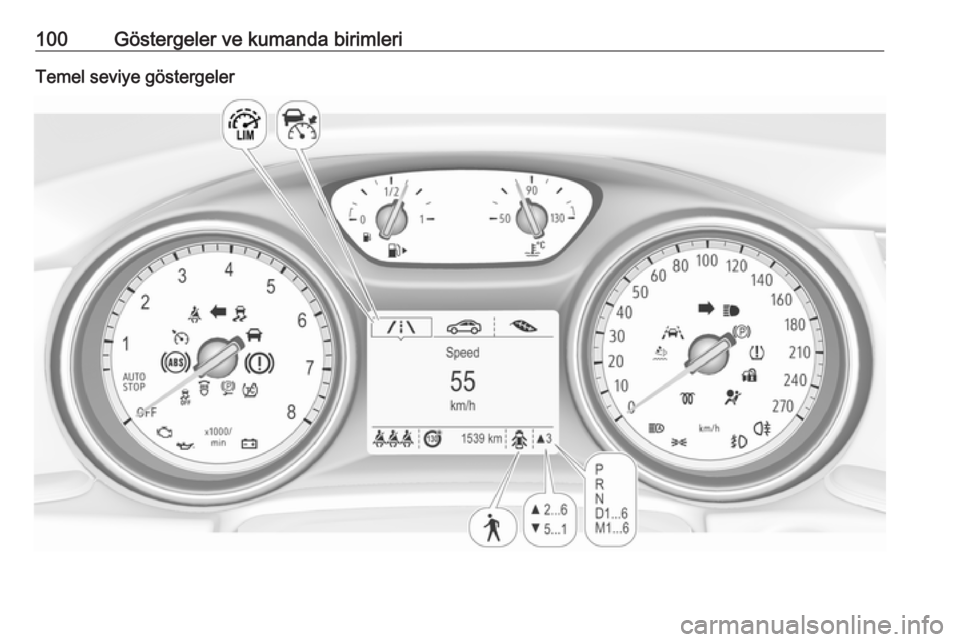

100Göstergeler ve kumanda birimleriTemel seviye göstergeler

Göstergeler ve kumanda birimleri101Orta seviye göstergeler

102Göstergeler ve kumanda birimleriÜst seviye göstergeler, Sport sürüş modu

Göstergeler ve kumanda birimleri103Üst seviye göstergeler, Tour sürüş modu

104Göstergeler ve kumanda birimleriGenel bakışODönüş sinyali 3 108XEmniyet kemeri takma uyarısı
3 109vHava yastığı sistemi ve kemer
gerdiricileri 3 109VHava yastığının devre dışı bıra‐
kılması 3 110pŞarj sistemi 3 110ZArıza gösterge lambası 3 110RFren ve debriyaj sistemi 3 110mElektrikli park freni 3 110jElektrikli park freni arızası
3 111uAnti blokaj fren sistemi (ABS)
3 111RVites değiştirme 3 111Eİzleme mesafesi 3 111aŞeritte kalma asistanı 3 111nElektronik Stabilite Kontrolü
kapalı 3 112bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 112kÇekiş Kontrol Sistemi kapalı
3 112WMotor soğutma sıvısı sıcaklığı
3 112!Ön ısıtma 3 112YAdBlue 3 112wLastik basıncı kontrol sistemi
3 112IMotor yağ basıncı 3 113YDüşük yakıt seviyesi 3 113dElektronik şifreli devre kesici
(immobilizer) 3 1148Dış aydınlatma 3 114CUzun hüzmeli far 3 114fUzun hüzmeli far asistanı
3 114fLED ön farlar 3 114>Sis farı 3 114rArka sis lambası 3 114mHız Sabitleme Sistemi 3 114CAyarlanabilir hız sabitleyici
3 114AÖnde araç tespit edildi 3 1157Önde yaya tespit edildi 3 209LHız sınırlayıcı 3 115LTrafik işareti asistanı 3 115hKapı açık 3 115
Kilometre saati
Araç hızını gösterir.

Göstergeler ve kumanda birimleri105Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen mesafe yol bilgisayarı sayfasında
görüntülenir.
Seyir kilometre sayacı en fazla
9.999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Dört farklı seyahat için iki seyir
kilometre sayacı sayfası seçilebilir.
Temel seviye göstergeler
Dönüş sinyal kolu üzerindeki Menu
düğmesine basarak ; öğesini
seçin. Dönüş sinyali kolu üzerindeki ayar tekerini çevirerek ;1
veya ;2'yi seçin. Her seyir
kilometre sayacı sayfası, ilgili
menüdeyken dönüş sinyali kolu
üzerindeki SET/CLR düğmesine
birkaç saniye basılmak suretiyle ayrı
ayrı sıfırlanabilir.
Midlevel (orta seviye) göstergeler
Ana menüdeki Bilgi J sayfasını
seçin. Direksiyon simidi üzerindeki
o düğmesine basarak Gezi A veya
Gezi B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 115.

106Göstergeler ve kumanda birimleriÜst seviye gösterge grubu
Ana menüdeki Bilgi sayfasını seçin.
Direksiyon simidi üzerindeki o
düğmesine basarak Gezi A veya Gezi
B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki seviyeyi gösterir.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda geri kalan yakıt yüzünden,
doldurulması gereken yakıt miktarı
belirtilen yakıt deposu kapasitesinden daha az olabilir.

Göstergeler ve kumanda birimleri107Motor soğutma sıvısısıcaklık göstergesi
Motor sıvısı sıcaklığını gösterir.
50°:Motor işletme
sıcaklığına henüz
erişilemedi90° (orta
bölge):Normal işletim sıcaklığı130°:Sıcaklık çok yüksek
Not
Motor soğutma sıvısı sıcaklığı çok
yüksek ise aracı durdurun ve motoru
rölantide çalıştırın. Motor ile ilgili bir
tehlike söz konusu olabilir. Soğutma sıvısı seviyesini kontrol edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde gösterilir
3 115.
Temel seviye ekranda, dönüş sinyali
kolundaki ? düğmesine basarak
MENU öğesini seçin. Kalan Yağ
Ömrü sayfasını seçmek için ayar
çarkını çevirin.

108Göstergeler ve kumanda birimleriOrta ve Üst seviye ekranda,
direksiyondaki è düğmesine basarak
Bilgi Menüsünü seçin. Kalan Yağ
Ömrü sayfayı seçmek için å
seçeneğine basın.
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla Temel seviye ekranında, sıfırlamak
için dönüş sinyali kolu üzerindeki
SET/CLR öğesini birkaç saniye basılı
tutun. Kontak açık konumda olmalı,
fakat motor çalıştırılmamalıdır.
Orta ve Üst seviye ekranda, alt
klasörü açmak için direksiyon simidi
üzerindeki é düğmesine basın.
Sıfırla seçin ve birkaç saniye 9
basarak onaylayın. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 290.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Koltuk açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:kırmızı:Tehlike, önemli hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi:Etkinleştirme onayıBeyaz:Etkinleştirme onayıFarklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 99.
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanar Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 251,
Sigortalar 3 261.
Dönüş sinyal lambaları 3 146.
