OPEL INSIGNIA BREAK 2018 Sürücü El Kitabı (in Turkish)

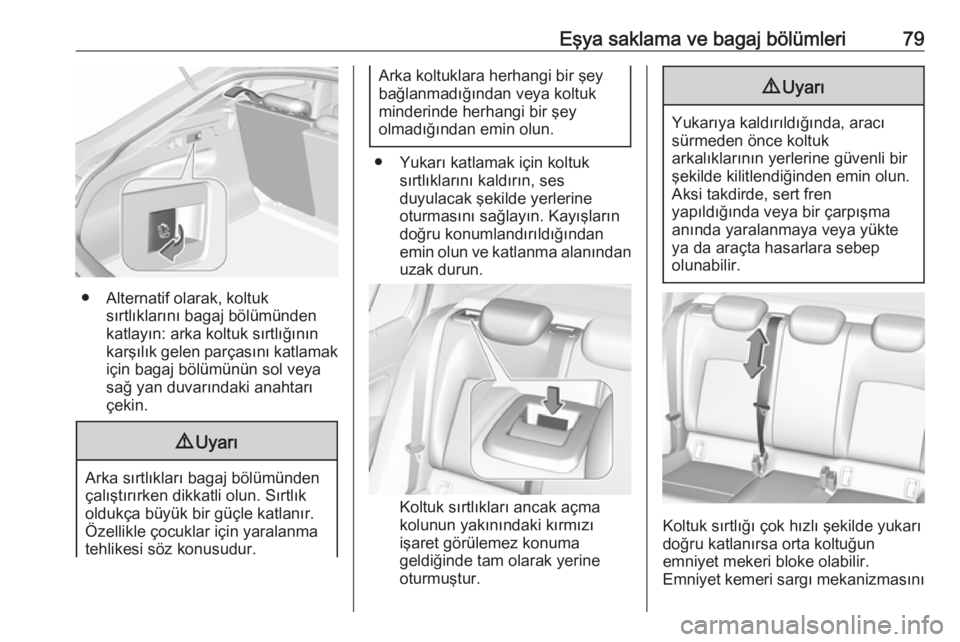

Eşya saklama ve bagaj bölümleri79
● Alternatif olarak, koltuksırtlıklarını bagaj bölümünden
katlayın: arka koltuk sırtlığının
karşılık gelen parçasını katlamak için bagaj bölümünün sol veya
sağ yan duvarındaki anahtarı
çekin.
9 Uyarı
Arka sırtlıkları bagaj bölümünden
çalıştırırken dikkatli olun. Sırtlık
oldukça büyük bir güçle katlanır.
Özellikle çocuklar için yaralanma
tehlikesi söz konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın. Kayışların
doğru konumlandırıldığından
emin olun ve katlanma alanından
uzak durun.
Koltuk sırtlıkları ancak açma
kolunun yakınındaki kırmızı
işaret görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını

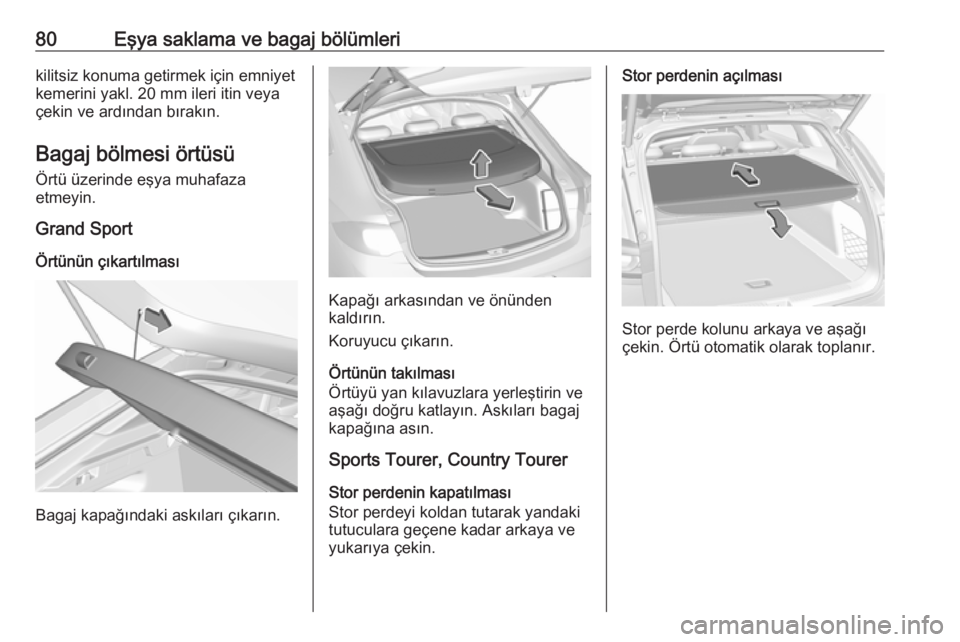

80Eşya saklama ve bagaj bölümlerikilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Bagaj bölmesi örtüsü Örtü üzerinde eşya muhafaza
etmeyin.
Grand Sport
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
Kapağı arkasından ve önünden
kaldırın.
Koruyucu çıkarın.
Örtünün takılması
Örtüyü yan kılavuzlara yerleştirin ve aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports Tourer, Country Tourer
Stor perdenin kapatılması
Stor perdeyi koldan tutarak yandaki
tutuculara geçene kadar arkaya ve
yukarıya çekin.
Stor perdenin açılması
Stor perde kolunu arkaya ve aşağı
çekin. Örtü otomatik olarak toplanır.

Eşya saklama ve bagaj bölümleri81Stor perdenin yükleme konumunda
açılması
Stor perde kolunu bastırın.
Stor perdenin arka tarafı otomatik
olarak yukarıya doğru yönlendirilir.
Stor perdenin sökülmesi
Stor perdeyi açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Stor perdeyi önce sağ taraftan
kaldırın ve yan tutuculardan çıkarın.
Stor perdenin takılması
Stor perdenin son tarafını girintiye
sokun, ardından da serbest bırakma kolunu yukarı çekin.
Stor perdenin sağ tarafını tutup
girintiye sokun ve geçirin.
Arka tabandaki eşya
saklama gözü kapağı
Grand Sport
Arka taban kapağı çıkarılabilir.
Kapağı halkasından tutup kaldırın ve
çıkarın.
Sports Tourer, Country Tourer Arka taban kapağı çıkarılabilir.
Kapağı halkasından tutup kaldırın ve
çıkarın.

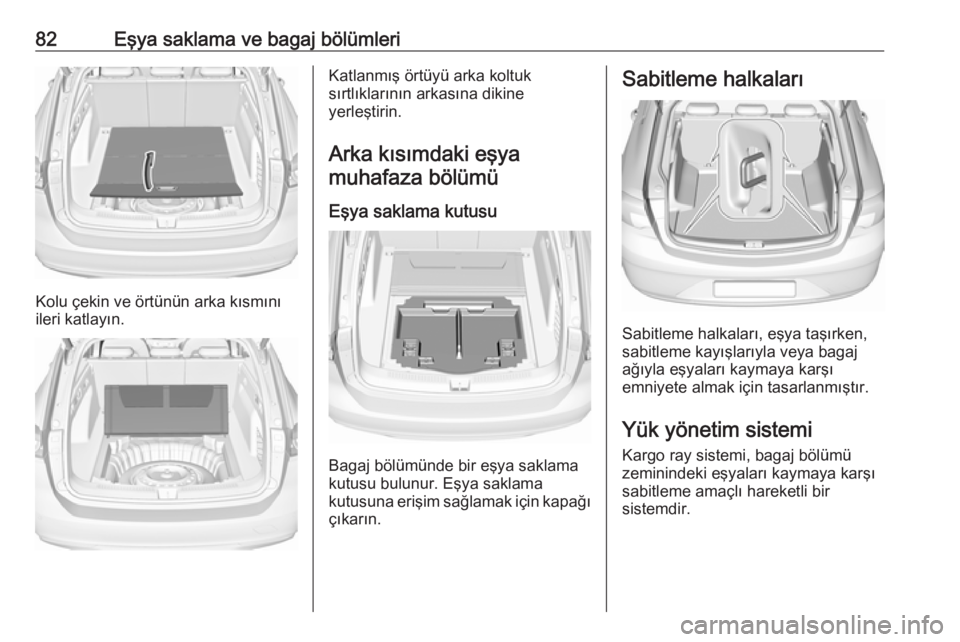

82Eşya saklama ve bagaj bölümleri
Kolu çekin ve örtünün arka kısmını
ileri katlayın.
Katlanmış örtüyü arka koltuk
sırtlıklarının arkasına dikine
yerleştirin.
Arka kısımdaki eşya
muhafaza bölümü
Eşya saklama kutusu
Bagaj bölümünde bir eşya saklama
kutusu bulunur. Eşya saklama
kutusuna erişim sağlamak için kapağı
çıkarın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi Kargo ray sistemi, bagaj bölümü
zeminindeki eşyaları kaymaya karşı
sabitleme amaçlı hareketli bir
sistemdir.

Eşya saklama ve bagaj bölümleri83Ray içindeki sabitleme vagonları
Vagonları, bagaj bölümü zeminindeki
rayların içine yerleştirin. Vagonu
yerleştirirken, raydaki girintiyi kullanın ve vagon üzerindeki düğmeye basın.
Sabitleme halkalarının kullanımı
Bir vagon üzerindeki düğmeye basın
ve gereken konuma kaydırın.
Sabitleme halkalarını kullanmak için
onları yukarı katlayın.
Çıkarılması
Sabitleme halkalarını aşağı katlayın.
Bir vagonu çıkarmak için, üzerindeki
düğmeye basın ve raydaki girintiden
çıkarın.
Emniyet ağı
Emniyet ağı, arka koltukların arkasına
takılabilir. Arka koltuk sırtlıkları
katlıysa, emniyet ağı ön koltukların
arkasına da takılabilir.
Emniyet ağının arkasında yolcu
taşınmamalıdır.
Arka koltukların arkasında
Takılması
● Makarayı sağ ve sol taraftan yan girintilere yerleştirin. Takma
işleminde makaradaki L (sol
taraf) ve R (sağ taraf) işaretlerine
dikkat edin.
Makarayı kilitlemek için,
makarayı ok işaretleri birbirine
bakana kadar hafifçe öne doğru
döndürün.

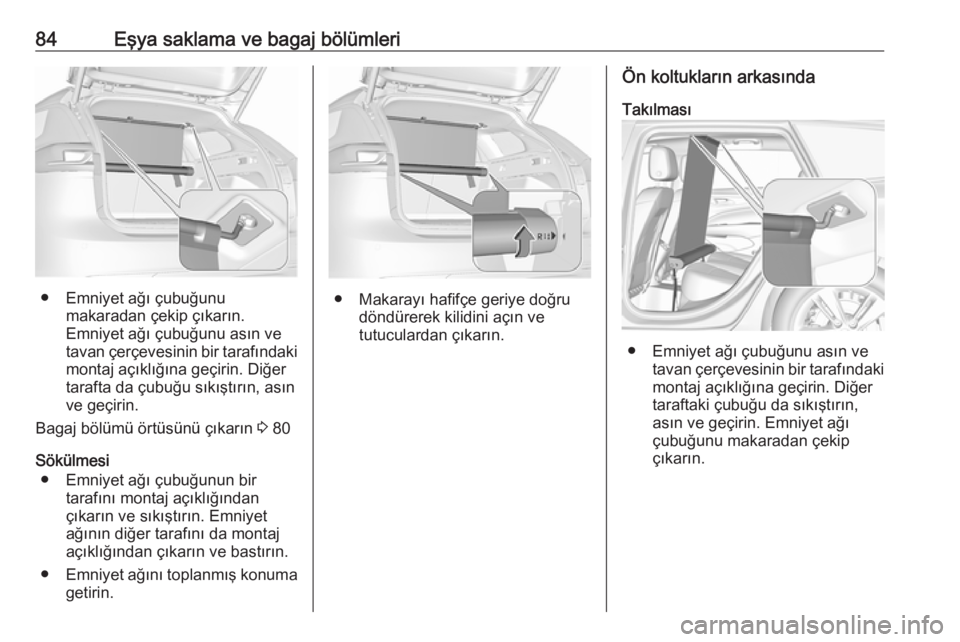

84Eşya saklama ve bagaj bölümleri
● Emniyet ağı çubuğunumakaradan çekip çıkarın.
Emniyet ağı çubuğunu asın ve
tavan çerçevesinin bir tarafındaki
montaj açıklığına geçirin. Diğer
tarafta da çubuğu sıkıştırın, asın
ve geçirin.
Bagaj bölümü örtüsünü çıkarın 3 80
Sökülmesi ● Emniyet ağı çubuğunun bir tarafını montaj açıklığından
çıkarın ve sıkıştırın. Emniyet
ağının diğer tarafını da montaj
açıklığından çıkarın ve bastırın.
● Emniyet ağını toplanmış konuma
getirin.● Makarayı hafifçe geriye doğru döndürerek kilidini açın ve
tutuculardan çıkarın.
Ön koltukların arkasında
Takılması
● Emniyet ağı çubuğunu asın ve tavan çerçevesinin bir tarafındaki
montaj açıklığına geçirin. Diğer
taraftaki çubuğu da sıkıştırın,
asın ve geçirin. Emniyet ağı
çubuğunu makaradan çekip
çıkarın.

Eşya saklama ve bagaj bölümleri85
● Emniyet ağı makarasınınkancalarını, arka koltukların
önündeki zeminde yer alan
sabitleme halkalarına geçirin.
Sabitleme halkalarına ulaşmak
için, kancaları zemin kapağı
içinde her iki tarafta bulunan
delikli parçaları içeri itin.
● Uçlarından çekerek her iki kayışı da gerdirin.
● Baş desteklerini aşağıya doğru bastırın ve arka koltuk sırtlıklarını
yatırın 3 77.
Sökülmesi
● Kayışları serbest bırakmak için,
gerdiricideki kanadı her iki tarafa
çekin.
● Emniyet ağı çubuğunun bir tarafını montaj açıklığından
çıkarın ve sıkıştırın. Emniyet
ağının diğer tarafını da montaj
açıklığından çıkarın ve bastırın.
● Emniyet ağını toplanmış konuma
getirin.
● Kancaları sabitleme halkalarından çözün.
Üçgen ikaz reflektörü
Grand Sport
Üçgen ikaz reflektörünü bagaj
bölümünün arka tarafındaki boşlukta
muhafaza edin.

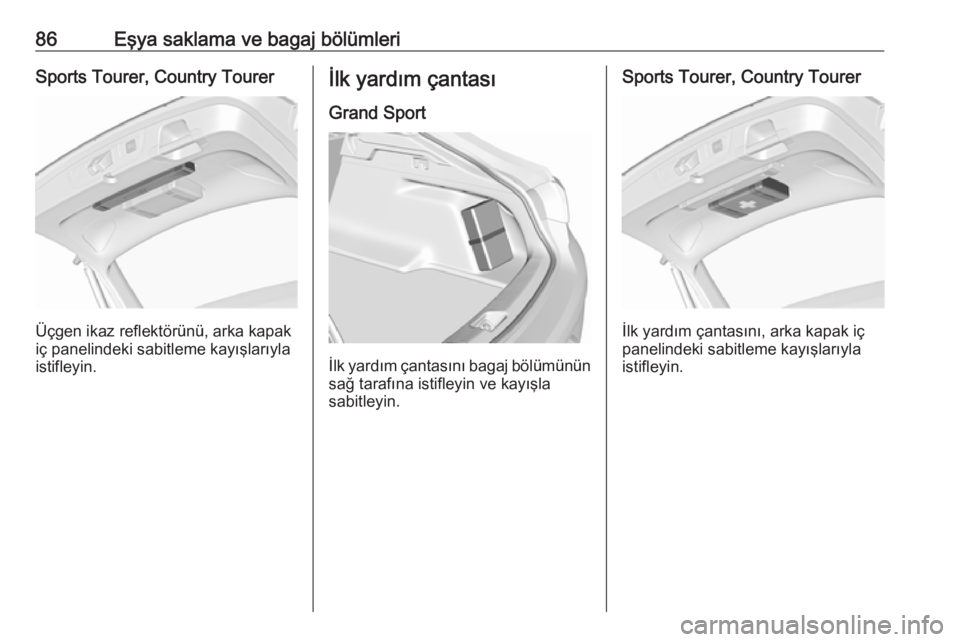

86Eşya saklama ve bagaj bölümleriSports Tourer, Country Tourer
Üçgen ikaz reflektörünü, arka kapak
iç panelindeki sabitleme kayışlarıyla istifleyin.
İlk yardım çantası
Grand Sport
İlk yardım çantasını bagaj bölümünün sağ tarafına istifleyin ve kayışla
sabitleyin.
Sports Tourer, Country Tourer
İlk yardım çantasını, arka kapak iç
panelindeki sabitleme kayışlarıyla
istifleyin.

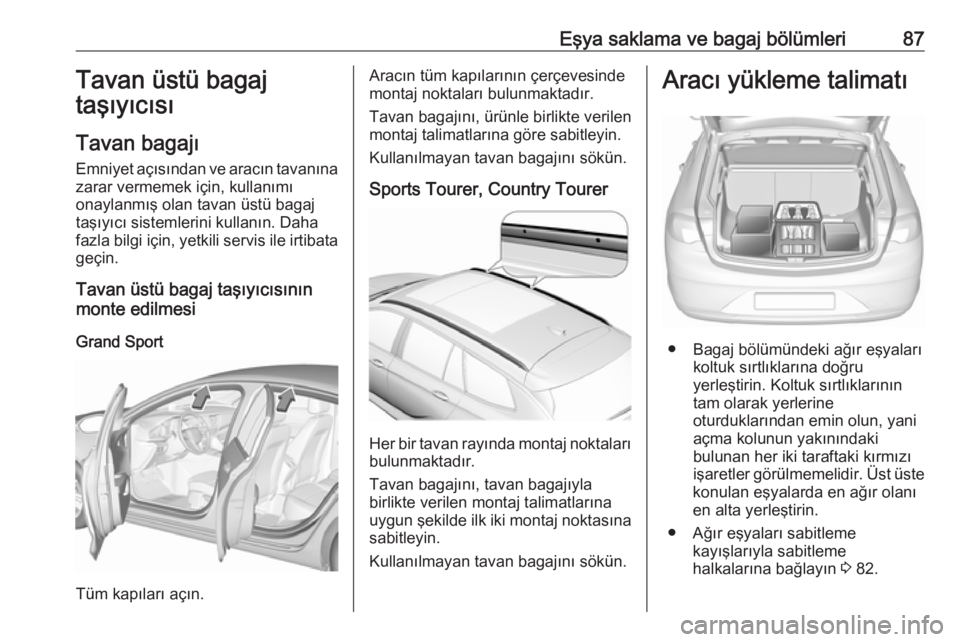

Eşya saklama ve bagaj bölümleri87Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, kullanımı
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini kullanın. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Tavan üstü bagaj taşıyıcısınınmonte edilmesi
Grand Sport
Tüm kapıları açın.
Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
Tavan bagajını, ürünle birlikte verilen
montaj talimatlarına göre sabitleyin.
Kullanılmayan tavan bagajını sökün.
Sports Tourer, Country Tourer
Her bir tavan rayında montaj noktaları bulunmaktadır.
Tavan bagajını, tavan bagajıyla
birlikte verilen montaj talimatlarına
uygun şekilde ilk iki montaj noktasına
sabitleyin.
Kullanılmayan tavan bagajını sökün.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
tam olarak yerlerine
oturduklarından emin olun, yani
açma kolunun yakınındaki
bulunan her iki taraftaki kırmızı
işaretler görülmemelidir. Üst üste
konulan eşyalarda en ağır olanı
en alta yerleştirin.
● Ağır eşyaları sabitleme kayışlarıyla sabitleme
halkalarına bağlayın 3 82.

88Eşya saklama ve bagaj bölümleri● Bagaj bölümündeki gevşekeşyaları kaymaya karşı emniyetealın.
● Bagaj bölümünde yük taşırken arka koltuk sırtlıklarının açısı öne
doğru ayarlı olmamalıdır.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
● Bagaj bölümü örtüsü ve gösterge
paneli üzerine herhangi bir eşya koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
araçta veya nesnelerde hasar
oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine
bakın, 3 294) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve
tüm sıvıları (yakıt deposu % 90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
● Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç
ağırlık merkezinin yükselmesi nedeniyle direksiyon hakimiyetini
zorlaştırır. Yük tüm tavana eşit
olarak dağıtılmalı ve yükün
kaymamasını emniyet altına
almak için kemerlerle
sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça kontrol edin ve gerektiğinde
gerin.
Aracı 120 km/saatten daha hızlı
kullanmayın.
Müsaade edilen tavan yükü
100 kg'dır. Tavan yükü, aracın üzerine takılan tavan üstü bagaj
taşıyıcısı ve yükün toplamına
eşittir.
