OPEL INSIGNIA BREAK 2018 Sürücü El Kitabı (in Turkish)
Manufacturer: OPEL, Model Year: 2018, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2018Pages: 331, PDF Size: 9.29 MB
Page 11 of 331

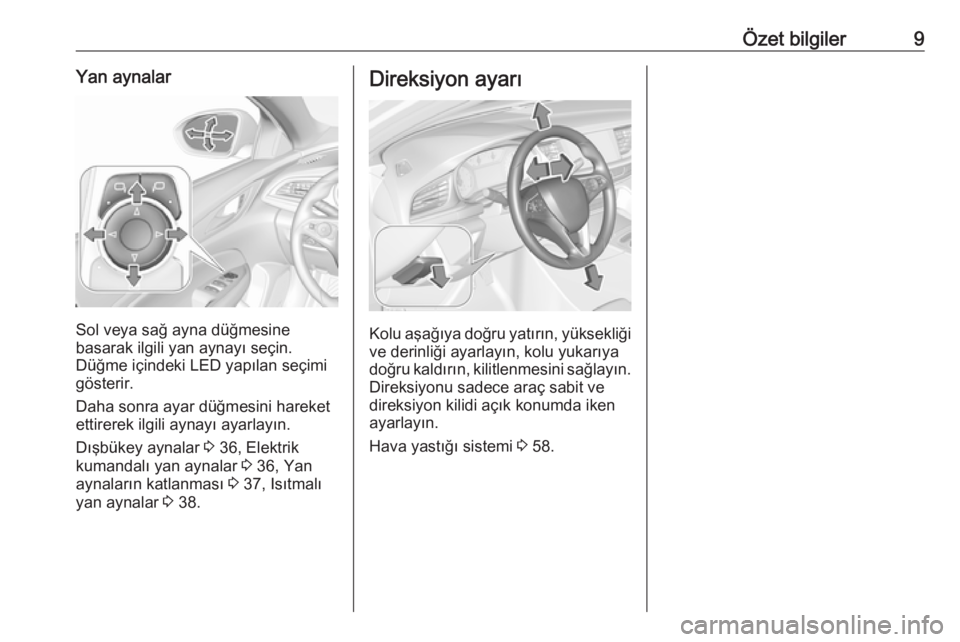

Özet bilgiler9Yan aynalar
Sol veya sağ ayna düğmesine
basarak ilgili yan aynayı seçin.
Düğme içindeki LED yapılan seçimi
gösterir.
Daha sonra ayar düğmesini hareket
ettirerek ilgili aynayı ayarlayın.
Dışbükey aynalar 3 36, Elektrik
kumandalı yan aynalar 3 36, Yan
aynaların katlanması 3 37, Isıtmalı
yan aynalar 3 38.
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği
ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç sabit ve
direksiyon kilidi açık konumda iken
ayarlayın.
Hava yastığı sistemi 3 58.
Page 12 of 331

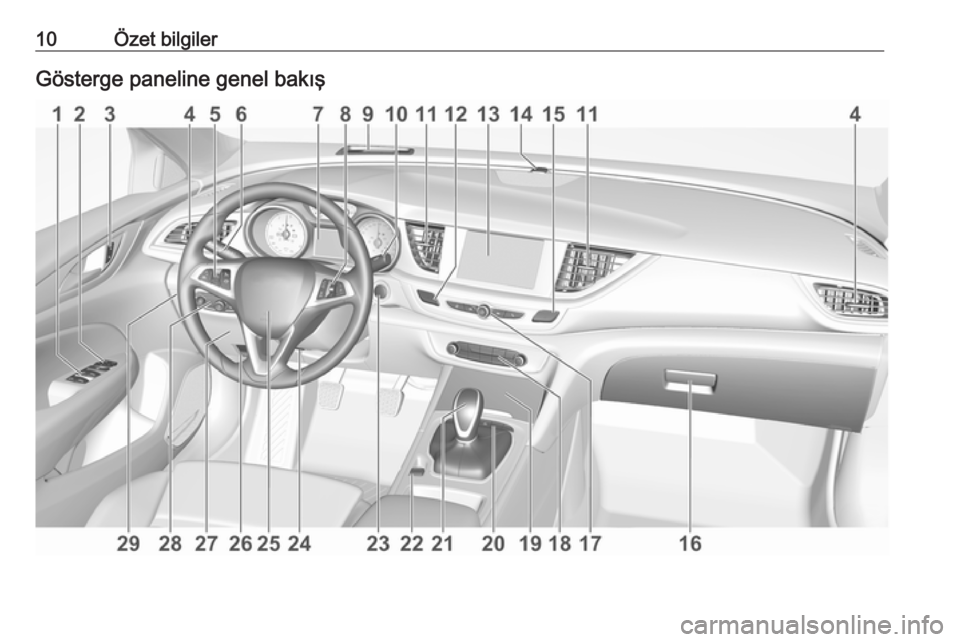

10Özet bilgilerGösterge paneline genel bakış
Page 13 of 331
Özet bilgiler111Elektrik kumandalı camlar .....39
2 Yan aynalar ........................... 36
3 Merkezi kilit sistemi ...............21
4 Yan havalandırma çıkışları . 162
5 Hız Sabitleme Sistemi
(Cruise control) ..................190
Hız sınırlayıcı ...................... 192
Ayarlanabilir hız sabitleyici ..194
Önden çarpışma alarmı ......202
6 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa /
uzun huzmeli far, uzun
huzmeli far asistanı .............146
Araçtan çıkış aydınlatması . 150
Park lambaları .....................147
Sürücü bilgi sistemi (Driver
Information Center)
düğmeleri ............................ 115
7 Göstergeler ........................ 104
Sürücü Bilgi Sistemi ............115
8 Sürücü bilgi sistemi (Driver
Information Center)
düğmeleri ............................ 1159Baş üstü ekran ....................125
10 Ön cam silecekleri ve
yıkayıcı, far yıkayıcı, arka
silecek ve yıkayıcı ................91
11 Orta havalandırma çıkışları 162
12 Dörtlü ikaz flaşörü ..............146
13 Bilgi ekranı ......................... 123
14 Hırsızlık alarm sistemi
LED lambaları ......................33
15 Elektronik Stabilite
Kontrolü .............................. 186
Çekiş kontrol sistemi ..........185
16 Torpido gözü ........................ 74
17 Bilgi Ekranı çalıştırma
kumanda birimleri ................ 123
18 Klima Sistemi ...................... 153
19 Eşya saklama ve bagaj
bölümleri ............................... 74
20 Spor/Tur modu ...................188
Park asistanı/Gelişmiş
park desteği ....................... 211
Şeritte kalma asistanı ......... 232
Stop-start sistemi için eco
tuşu ..................................... 16921Manuel şanzıman ..............181
Otomatik şanzıman ............177
22 Elektrikli el freni ...................183
23 Güç düğmesi ....................... 166
24 Direksiyon ayarı ...................90
25 Korna ................................... 91
26 Motor kaputu açma kolu ....245
27 Sigorta kutusu ....................265
28 Aydınlatma anahtarı ...........139
Far seviye ayarlaması ........142
Ön/arka sis farları ............... 147
Gösterge aydınlatması .......148
29 Baş üstü ekran ....................125
Page 14 of 331

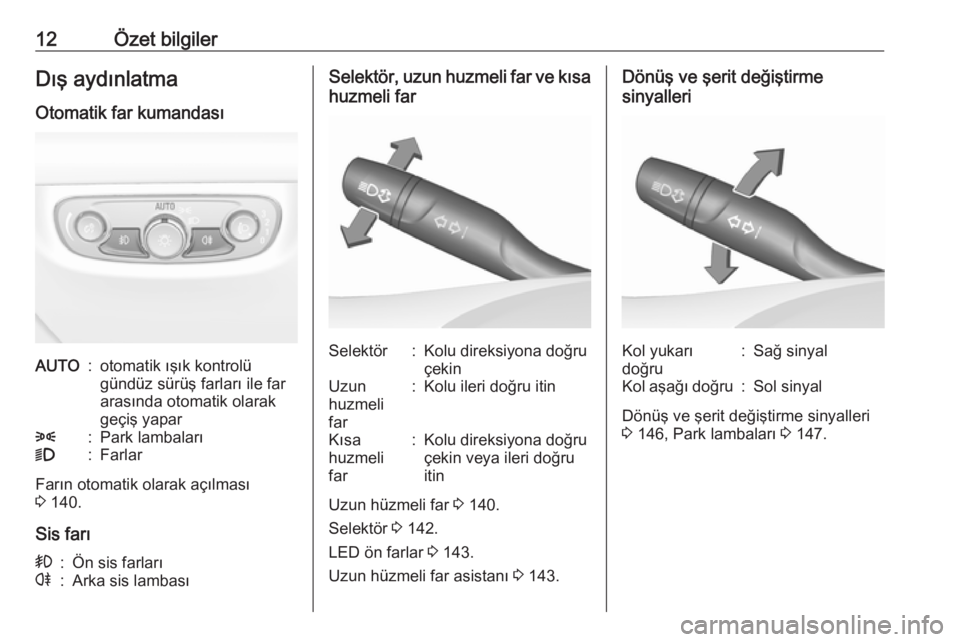

12Özet bilgilerDış aydınlatma
Otomatik far kumandasıAUTO:otomatik ışık kontrolü
gündüz sürüş farları ile far
arasında otomatik olarak
geçiş yapar8:Park lambaları9:Farlar
Farın otomatik olarak açılması
3 140.
Sis farı
>:Ön sis farlarır:Arka sis lambasıSelektör, uzun huzmeli far ve kısa
huzmeli farSelektör:Kolu direksiyona doğru
çekinUzun
huzmeli
far:Kolu ileri doğru itinKısa
huzmeli
far:Kolu direksiyona doğru
çekin veya ileri doğru
itin
Uzun hüzmeli far 3 140.
Selektör 3 142.
LED ön farlar 3 143.
Uzun hüzmeli far asistanı 3 143.
Dönüş ve şerit değiştirme
sinyalleriKol yukarı
doğru:Sağ sinyalKol aşağı doğru:Sol sinyal
Dönüş ve şerit değiştirme sinyalleri
3 146, Park lambaları 3 147.
Page 15 of 331
Özet bilgiler13Dörtlü ikaz flaşörü
¨ tuşuna basarak çalıştırılır.
Dörtlü ikaz flaşörü 3 146.
Korna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleriHI:HızlıLO:YavaşINT:Fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF:Kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön cam silecekleri 3 91, Silecek
lastiklerinin değiştirilmesi 3 250.
Page 16 of 331

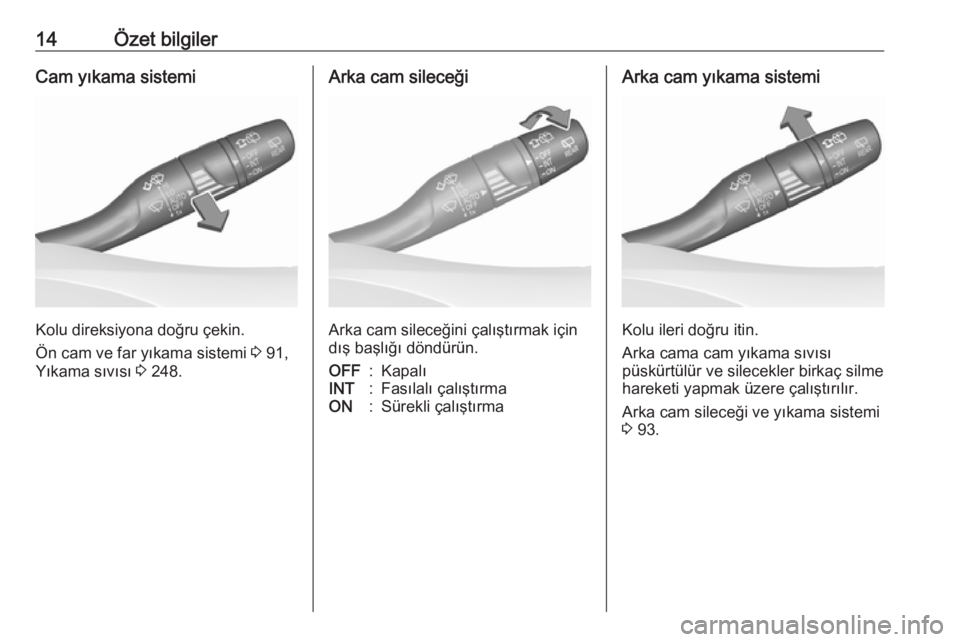

14Özet bilgilerCam yıkama sistemi
Kolu direksiyona doğru çekin.
Ön cam ve far yıkama sistemi 3 91,
Yıkama sıvısı 3 248.
Arka cam sileceği
Arka cam sileceğini çalıştırmak için
dış başlığı döndürün.
OFF:KapalıINT:Fasılalı çalıştırmaON:Sürekli çalıştırmaArka cam yıkama sistemi
Kolu ileri doğru itin.
Arka cama cam yıkama sıvısı
püskürtülür ve silecekler birkaç silme
hareketi yapmak üzere çalıştırılır.
Arka cam sileceği ve yıkama sistemi
3 93.
Page 17 of 331

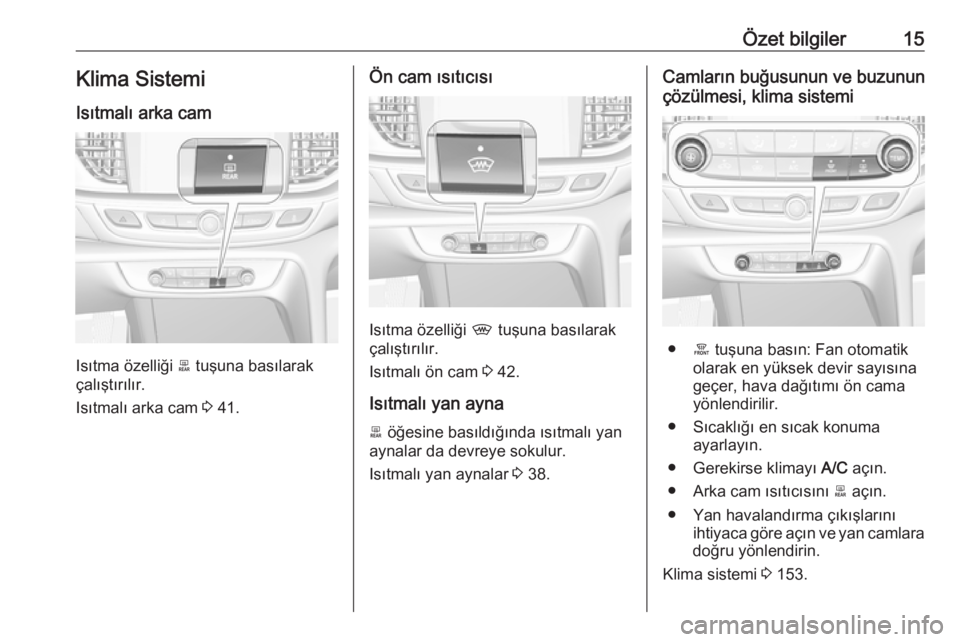

Özet bilgiler15Klima SistemiIsıtmalı arka cam
Isıtma özelliği b tuşuna basılarak
çalıştırılır.
Isıtmalı arka cam 3 41.
Ön cam ısıtıcısı
Isıtma özelliği , tuşuna basılarak
çalıştırılır.
Isıtmalı ön cam 3 42.
Isıtmalı yan ayna b öğesine basıldığında ısıtmalı yan
aynalar da devreye sokulur.
Isıtmalı yan aynalar 3 38.
Camların buğusunun ve buzunun
çözülmesi, klima sistemi
● á tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama yönlendirilir.
● Sıcaklığı en sıcak konuma ayarlayın.
● Gerekirse klimayı A/C açın.
● Arka cam ısıtıcısını b açın.
● Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Klima sistemi 3 153.
Page 18 of 331

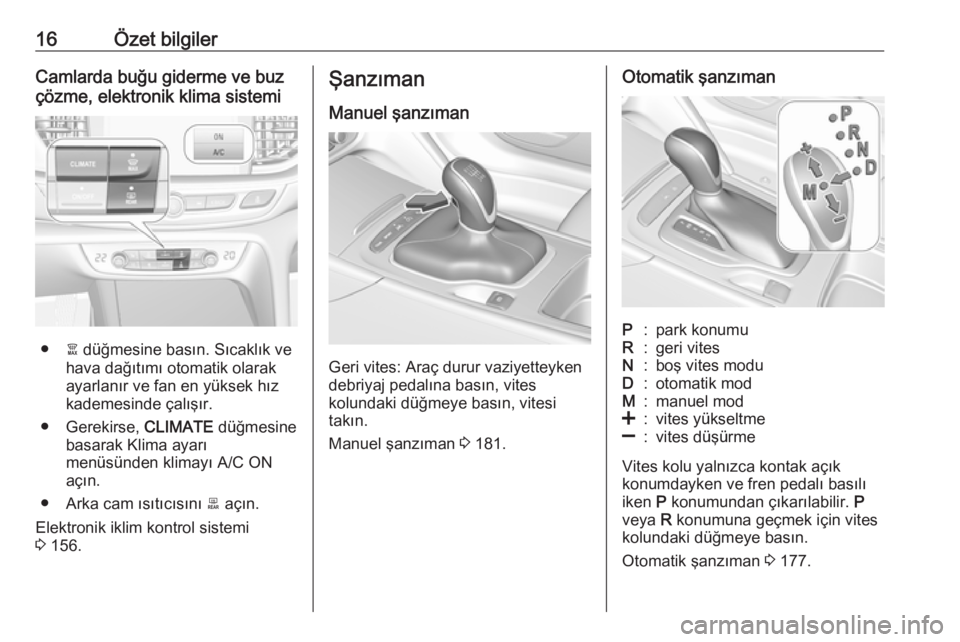

16Özet bilgilerCamlarda buğu giderme ve buz
çözme, elektronik klima sistemi
● à düğmesine basın. Sıcaklık ve
hava dağıtımı otomatik olarak
ayarlanır ve fan en yüksek hız
kademesinde çalışır.
● Gerekirse, CLIMATE düğmesine
basarak Klima ayarı
menüsünden klimayı A/C ON
açın.
● Arka cam ısıtıcısını b açın.
Elektronik iklim kontrol sistemi
3 156.
Şanzıman
Manuel şanzıman
Geri vites: Araç durur vaziyetteyken
debriyaj pedalına basın, vites
kolundaki düğmeye basın, vitesi
takın.
Manuel şanzıman 3 181.
Otomatik şanzımanP:park konumuR:geri vitesN:boş vites moduD:otomatik modM:manuel mod<:vites yükseltme]:vites düşürme
Vites kolu yalnızca kontak açık
konumdayken ve fren pedalı basılı iken P konumundan çıkarılabilir. P
veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Otomatik şanzıman 3 177.
Page 19 of 331
Özet bilgiler17Sürüşe başlamak
Hareket etmeden önce kontrol
edin
● Lastik basınçları ve lastik durumu
3 268, 3 307.
● Motor yağı seviyesi ve sıvı seviyeleri 3 246.
● Tüm camlar, aynalar, dış aydınlatma ve araç plakaları
temiz olmalı, üzerinde kar ve buz
olmamalı ve fonksiyonunu yerine getirecek durumda olmalı.
● Koltukların, emniyet kemerinin ve
aynaların doğru konuma
getirilmiş olması gerekir. 3 36,
3 47, 3 57.
● Frenlerin düzgün işleyip işlemediğinin kontrolü araç
düşük hızlardayken yapılmalı, özellikle ıslak frenlerde.
Motorun çalıştırılması ● Düz şanzıman: debriyaj ve fren pedalına basın.● Otomatik şanzıman: Fren pedalına basın ve vites kolunu P
veya N konumuna getirin.
● Gaz pedalına basmayın.
● Engine Start/Stop tuşuna kısaca
basın.
● Kısa süreli bir gecikmeden sonra
motor çalışır.
Motorun çalıştırılması 3 167.
Stop-start sistemi
Araç bir düşük hızda ise veya
duruyorsa ve belli koşullar yerine
getirilmişse, bir Autostop
etkinleştirilir.
Autostop motor devir saatindeki
AUTOSTOP konumundaki ibre ile
gösterilir.
Bir yeniden çalıştırma, ibrenin devir
saatindeki rölanti devri konumunda olmasıyla gösterilir.
Stop-start sistemi 3 169.
Page 20 of 331
18Özet bilgilerPark etme9Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. m
düğmesini yakl. bir saniye
çekin ve kontrol lambasının m
yanıp yanmadığını kontrol
edin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 110.
● Motoru durdurun.
● Düz yolda veya yokuş yukarı durumda, kontağı kapatmadan
önce vitesi birinci vitese alın
veya vites kolunu P konumuna
getirin. Yokuş yukarı durumda
ayrıca ön tekerleklerin
kaldırıma doğru bakmamasını
sağlayın.
Araç yokuş aşağı konumdaysa, kontağı kapatmadan önce
vitesi geri vitese alın veya vites
kolunu P konumuna getirin. Ön
tekerleklerin kaldırıma doğru
bakmasını sağlayın.
● Camları ve sürgülü açılır tavanı
kapatın.
● Güç düğmesiyle kontağı kapatın. Direksiyon simidi
kilidinin yerine oturması
hissedilinceye kadar
direksiyonu çevirin.
● Kapı kolundaki düğmeye basarak aracı kilitleyin.
Hırsızlık alarm sistemini
etkinleştirin 3 33.
● Motor soğutma vantilatörü motor stop edildikten sonra da
çalışmaya devam edebilir
3 245.
Dikkat
Yüksek motor devir sayılarından
veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide
çalıştırın.
Elektronik anahtar sistemi 3 19,
Aracı uzun süreliğine park etme 3 244.
