OPEL INSIGNIA BREAK 2018 Sürücü El Kitabı (in Turkish)
Manufacturer: OPEL, Model Year: 2018, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2018Pages: 331, PDF Size: 9.29 MB
Page 21 of 331
Anahtar, Kapılar ve Camlar19Anahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................19
Elektronik anahtar sistemi .........19
Kayıtlı ayarlar ............................ 21
Merkezi kilit sistemi ...................21
Otomatik kilitleme ......................26
Çocuk emniyet kilitleri ................27
Kapılar ......................................... 27
Bagaj bölümü ............................ 27
Araç güvenliği .............................. 33
Hırsızlığı önleyici kilit sistemi .....33
Hırsızlık alarm sistemi ...............33
Elektronik şifreli devre kesici (Immobilizer) ............................. 36
Yan aynalar .................................. 36
Dış bükey aynalar ......................36
Elektrik kumandalı yan aynalar . 36
Katlanabilen yan aynalar ...........37
Isıtmalı aynalar .......................... 38
Otomatik karartma .....................38
Park sensörleri .......................... 38Dikiz aynası................................. 38
Gözlerin kamaşmasını engelleyen manuel ayarlı
ayna .......................................... 38
Gözlerin kamaşmasını otomatik engelleyen ayna .......................39
Camlar ......................................... 39
Ön cam ...................................... 39
Elektrik kumandalı camlar .........39
Isıtmalı arka cam .......................41
Isıtmalı ön cam .......................... 42
Güneşlikler ................................ 42
Tavan ........................................... 42
Sürgülü açılır tavan (Sunroof) ...42Anahtarlar, kilitler
Elektronik anahtar sistemi
Aşağıdaki işlevlerin anahtarsız
çalıştırılmasını sağlar:
● merkezi kilit sistemi 3 21
● kontağın açılması ve motorun çalıştırılması 3 167
Page 22 of 331

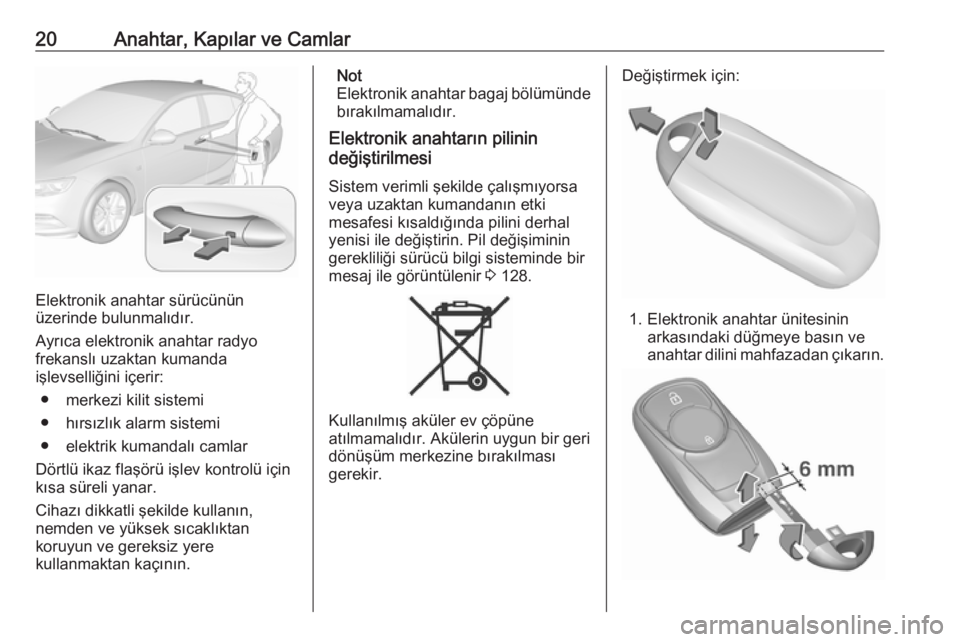

20Anahtar, Kapılar ve Camlar
Elektronik anahtar sürücünün
üzerinde bulunmalıdır.
Ayrıca elektronik anahtar radyo
frekanslı uzaktan kumanda
işlevselliğini içerir:
● merkezi kilit sistemi
● hırsızlık alarm sistemi
● elektrik kumandalı camlar
Dörtlü ikaz flaşörü işlev kontrolü için
kısa süreli yanar.
Cihazı dikkatli şekilde kullanın,
nemden ve yüksek sıcaklıktan
koruyun ve gereksiz yere
kullanmaktan kaçının.
Not
Elektronik anahtar bagaj bölümünde bırakılmamalıdır.
Elektronik anahtarın pilinin
değiştirilmesi
Sistem verimli şekilde çalışmıyorsa veya uzaktan kumandanın etki
mesafesi kısaldığında pilini derhal
yenisi ile değiştirin. Pil değişiminin
gerekliliği sürücü bilgi sisteminde bir
mesaj ile görüntülenir 3 128.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Değiştirmek için:
1. Elektronik anahtar ünitesinin arkasındaki düğmeye basın ve
anahtar dilini mahfazadan çıkarın.
Page 23 of 331

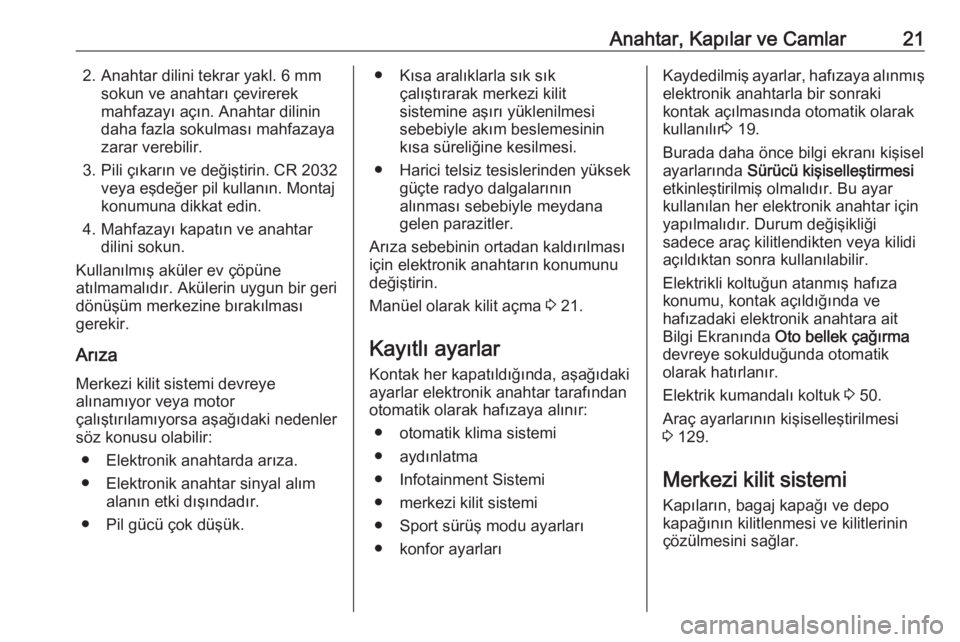

Anahtar, Kapılar ve Camlar212. Anahtar dilini tekrar yakl. 6 mmsokun ve anahtarı çevirerek
mahfazayı açın. Anahtar dilinin
daha fazla sokulması mahfazaya
zarar verebilir.
3. Pili çıkarın ve değiştirin. CR 2032 veya eşdeğer pil kullanın. Montaj
konumuna dikkat edin.
4. Mahfazayı kapatın ve anahtar dilini sokun.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Arıza Merkezi kilit sistemi devreye
alınamıyor veya motor
çalıştırılamıyorsa aşağıdaki nedenler
söz konusu olabilir:
● Elektronik anahtarda arıza.
● Elektronik anahtar sinyal alım alanın etki dışındadır.
● Pil gücü çok düşük.● Kısa aralıklarla sık sık çalıştırarak merkezi kilit
sistemine aşırı yüklenilmesi
sebebiyle akım beslemesinin
kısa süreliğine kesilmesi.
● Harici telsiz tesislerinden yüksek güçte radyo dalgalarının
alınması sebebiyle meydana gelen parazitler.
Arıza sebebinin ortadan kaldırılması
için elektronik anahtarın konumunu
değiştirin.
Manüel olarak kilit açma 3 21.
Kayıtlı ayarlar
Kontak her kapatıldığında, aşağıdaki
ayarlar elektronik anahtar tarafından
otomatik olarak hafızaya alınır:
● otomatik klima sistemi
● aydınlatma
● Infotainment Sistemi
● merkezi kilit sistemi
● Sport sürüş modu ayarları
● konfor ayarlarıKaydedilmiş ayarlar, hafızaya alınmış elektronik anahtarla bir sonraki
kontak açılmasında otomatik olarak
kullanılır 3 19.
Burada daha önce bilgi ekranı kişisel ayarlarında Sürücü kişiselleştirmesi
etkinleştirilmiş olmalıdır. Bu ayar
kullanılan her elektronik anahtar için
yapılmalıdır. Durum değişikliği
sadece araç kilitlendikten veya kilidi
açıldıktan sonra kullanılabilir.
Elektrikli koltuğun atanmış hafıza
konumu, kontak açıldığında ve
hafızadaki elektronik anahtara ait
Bilgi Ekranında Oto bellek çağırma
devreye sokulduğunda otomatik
olarak hatırlanır.
Elektrik kumandalı koltuk 3 50.
Araç ayarlarının kişiselleştirilmesi 3 129.
Merkezi kilit sistemi Kapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
Page 24 of 331

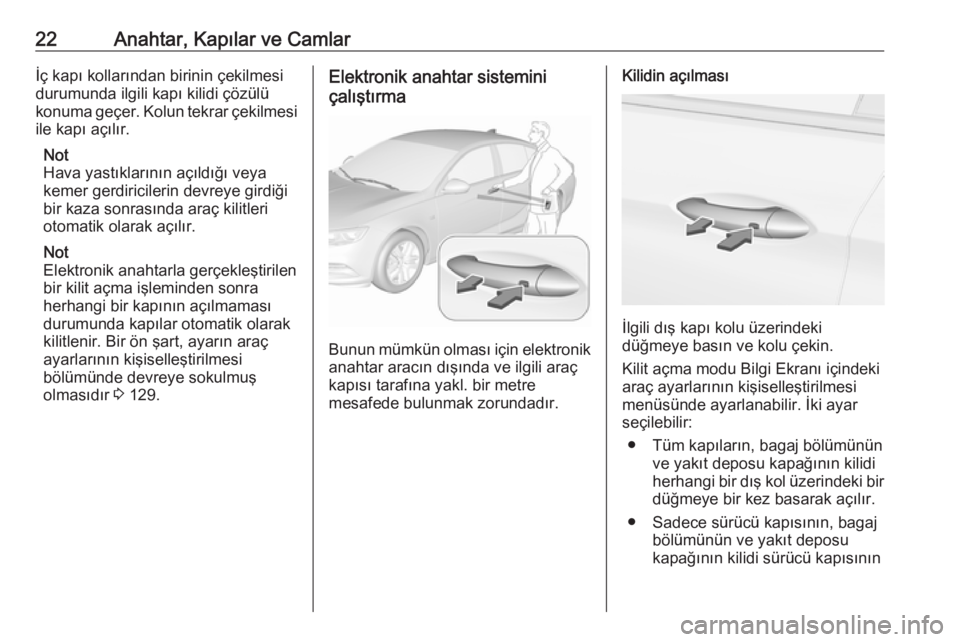

22Anahtar, Kapılar ve Camlarİç kapı kollarından birinin çekilmesi
durumunda ilgili kapı kilidi çözülü
konuma geçer. Kolun tekrar çekilmesi ile kapı açılır.
Not
Hava yastıklarının açıldığı veya
kemer gerdiricilerin devreye girdiği
bir kaza sonrasında araç kilitleri
otomatik olarak açılır.
Not
Elektronik anahtarla gerçekleştirilen
bir kilit açma işleminden sonra
herhangi bir kapının açılmaması
durumunda kapılar otomatik olarak
kilitlenir. Bir ön şart, ayarın araç ayarlarının kişiselleştirilmesi
bölümünde devreye sokulmuş
olmasıdır 3 129.Elektronik anahtar sistemini
çalıştırma
Bunun mümkün olması için elektronik
anahtar aracın dışında ve ilgili araç
kapısı tarafına yakl. bir metre
mesafede bulunmak zorundadır.
Kilidin açılması
İlgili dış kapı kolu üzerindeki
düğmeye basın ve kolu çekin.
Kilit açma modu Bilgi Ekranı içindeki
araç ayarlarının kişiselleştirilmesi
menüsünde ayarlanabilir. İki ayar
seçilebilir:
● Tüm kapıların, bagaj bölümünün ve yakıt deposu kapağının kilidi
herhangi bir dış kol üzerindeki bir
düğmeye bir kez basarak açılır.
● Sadece sürücü kapısının, bagaj bölümünün ve yakıt deposu
kapağının kilidi sürücü kapısının
Page 25 of 331

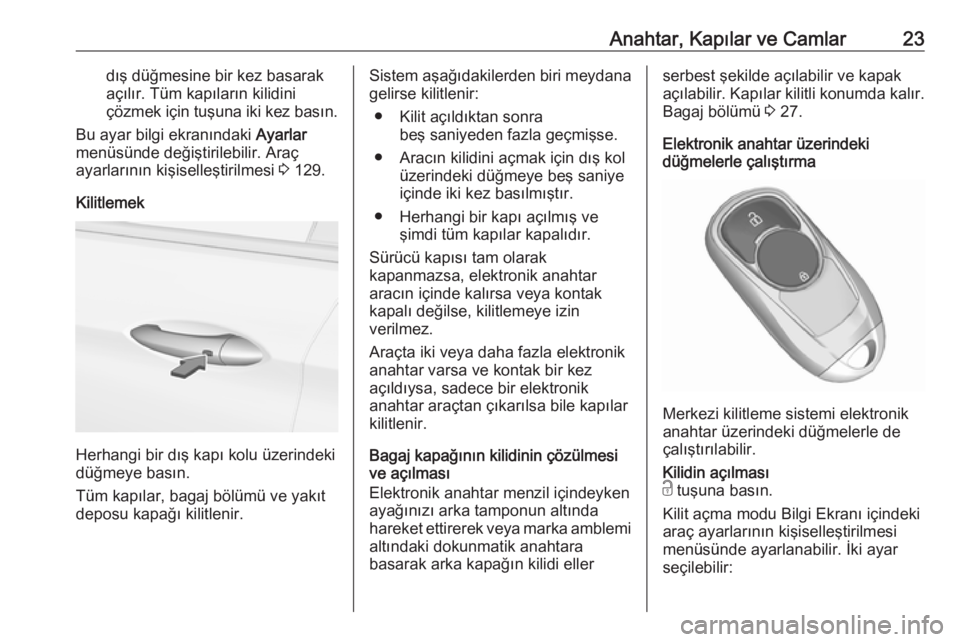

Anahtar, Kapılar ve Camlar23dış düğmesine bir kez basarak
açılır. Tüm kapıların kilidini
çözmek için tuşuna iki kez basın.
Bu ayar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 129.
Kilitlemek
Herhangi bir dış kapı kolu üzerindeki
düğmeye basın.
Tüm kapılar, bagaj bölümü ve yakıt
deposu kapağı kilitlenir.
Sistem aşağıdakilerden biri meydana gelirse kilitlenir:
● Kilit açıldıktan sonra beş saniyeden fazla geçmişse.
● Aracın kilidini açmak için dış kol üzerindeki düğmeye beş saniye
içinde iki kez basılmıştır.
● Herhangi bir kapı açılmış ve şimdi tüm kapılar kapalıdır.
Sürücü kapısı tam olarak
kapanmazsa, elektronik anahtar
aracın içinde kalırsa veya kontak
kapalı değilse, kilitlemeye izin
verilmez.
Araçta iki veya daha fazla elektronik
anahtar varsa ve kontak bir kez
açıldıysa, sadece bir elektronik
anahtar araçtan çıkarılsa bile kapılar
kilitlenir.
Bagaj kapağının kilidinin çözülmesi
ve açılması
Elektronik anahtar menzil içindeyken
ayağınızı arka tamponun altında
hareket ettirerek veya marka amblemi
altındaki dokunmatik anahtara
basarak arka kapağın kilidi ellerserbest şekilde açılabilir ve kapak
açılabilir. Kapılar kilitli konumda kalır.
Bagaj bölümü 3 27.
Elektronik anahtar üzerindeki
düğmelerle çalıştırma
Merkezi kilitleme sistemi elektronik
anahtar üzerindeki düğmelerle de
çalıştırılabilir.
Kilidin açılması
c tuşuna basın.
Kilit açma modu Bilgi Ekranı içindeki
araç ayarlarının kişiselleştirilmesi
menüsünde ayarlanabilir. İki ayar
seçilebilir:
Page 26 of 331

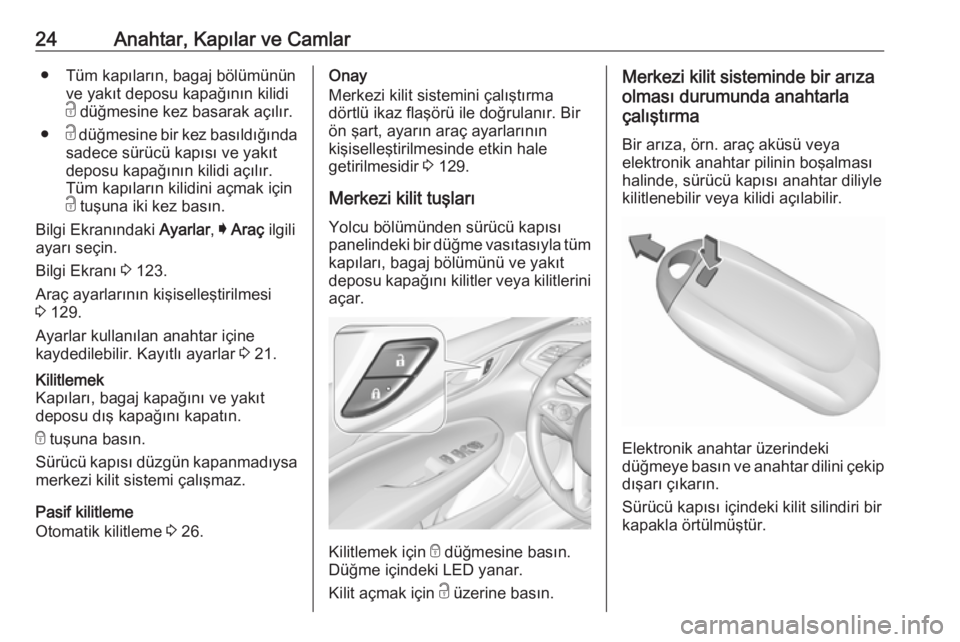

24Anahtar, Kapılar ve Camlar● Tüm kapıların, bagaj bölümününve yakıt deposu kapağının kilidi
c düğmesine kez basarak açılır.
● c düğmesine bir kez basıldığında
sadece sürücü kapısı ve yakıt
deposu kapağının kilidi açılır.
Tüm kapıların kilidini açmak için
c tuşuna iki kez basın.
Bilgi Ekranındaki Ayarlar, I Araç ilgili
ayarı seçin.
Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 129.
Ayarlar kullanılan anahtar içine
kaydedilebilir. Kayıtlı ayarlar 3 21.Kilitlemek
Kapıları, bagaj kapağını ve yakıt
deposu dış kapağını kapatın.
e tuşuna basın.
Sürücü kapısı düzgün kapanmadıysa merkezi kilit sistemi çalışmaz.
Pasif kilitleme
Otomatik kilitleme 3 26.
Onay
Merkezi kilit sistemini çalıştırma
dörtlü ikaz flaşörü ile doğrulanır. Bir
ön şart, ayarın araç ayarlarının
kişiselleştirilmesinde etkin hale
getirilmesidir 3 129.
Merkezi kilit tuşları
Yolcu bölümünden sürücü kapısı
panelindeki bir düğme vasıtasıyla tüm
kapıları, bagaj bölümünü ve yakıt
deposu kapağını kilitler veya kilitlerini
açar.
Kilitlemek için e düğmesine basın.
Düğme içindeki LED yanar.
Kilit açmak için c üzerine basın.
Merkezi kilit sisteminde bir arıza
olması durumunda anahtarla
çalıştırma
Bir arıza, örn. araç aküsü veya
elektronik anahtar pilinin boşalması
halinde, sürücü kapısı anahtar diliyle
kilitlenebilir veya kilidi açılabilir.
Elektronik anahtar üzerindeki
düğmeye basın ve anahtar dilini çekip dışarı çıkarın.
Sürücü kapısı içindeki kilit silindiri bir
kapakla örtülmüştür.
Page 27 of 331

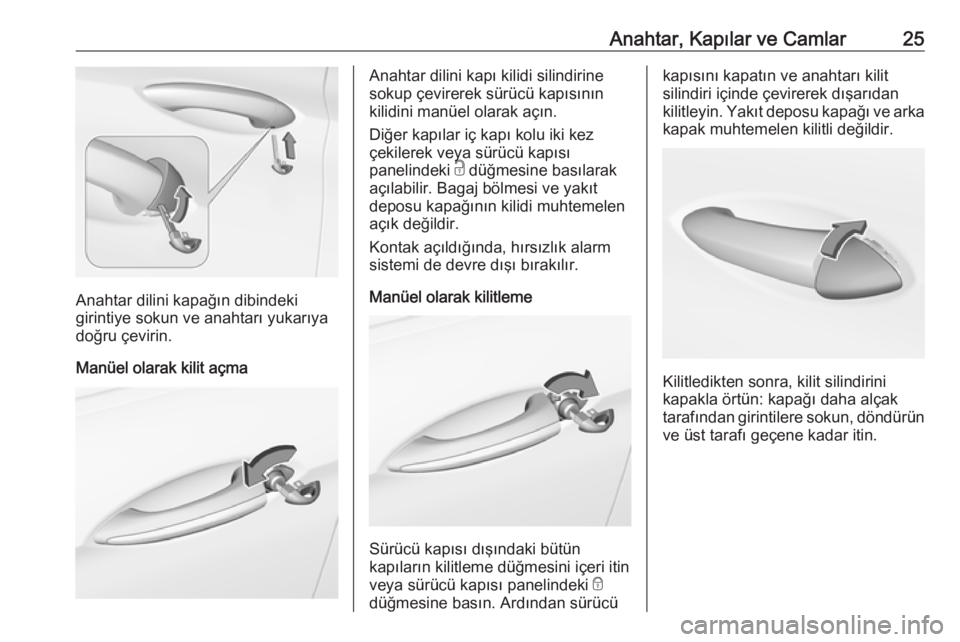

Anahtar, Kapılar ve Camlar25
Anahtar dilini kapağın dibindeki
girintiye sokun ve anahtarı yukarıya
doğru çevirin.
Manüel olarak kilit açma
Anahtar dilini kapı kilidi silindirine
sokup çevirerek sürücü kapısının
kilidini manüel olarak açın.
Diğer kapılar iç kapı kolu iki kez
çekilerek veya sürücü kapısı
panelindeki c düğmesine basılarak
açılabilir. Bagaj bölmesi ve yakıt
deposu kapağının kilidi muhtemelen
açık değildir.
Kontak açıldığında, hırsızlık alarm
sistemi de devre dışı bırakılır.
Manüel olarak kilitleme
Sürücü kapısı dışındaki bütün
kapıların kilitleme düğmesini içeri itin
veya sürücü kapısı panelindeki e
düğmesine basın. Ardından sürücü
kapısını kapatın ve anahtarı kilit
silindiri içinde çevirerek dışarıdan
kilitleyin. Yakıt deposu kapağı ve arka kapak muhtemelen kilitli değildir.
Kilitledikten sonra, kilit silindirini
kapakla örtün: kapağı daha alçak
tarafından girintilere sokun, döndürün
ve üst tarafı geçene kadar itin.
Page 28 of 331

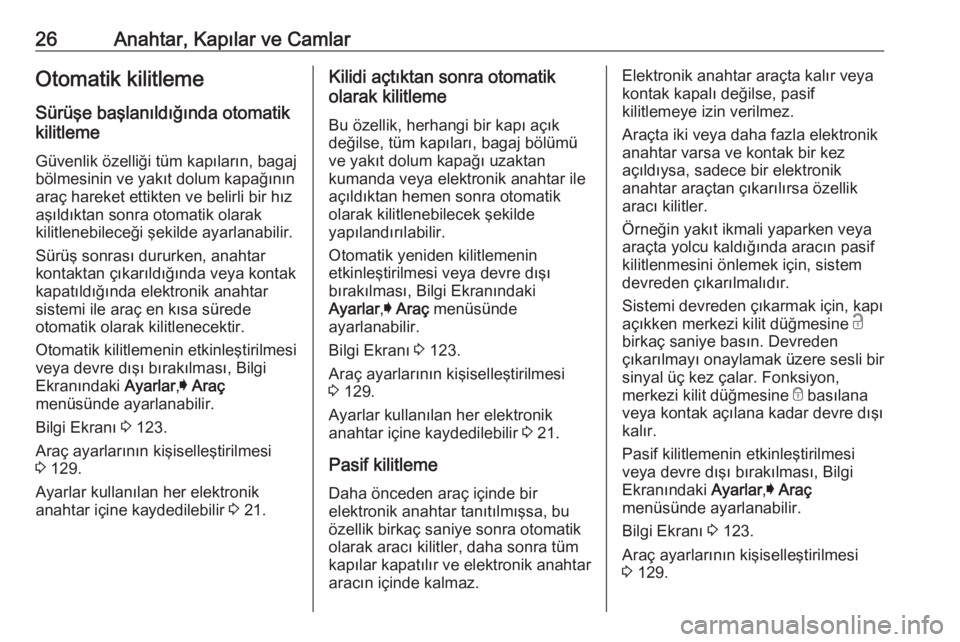

26Anahtar, Kapılar ve CamlarOtomatik kilitleme
Sürüşe başlanıldığında otomatik
kilitleme
Güvenlik özelliği tüm kapıların, bagaj
bölmesinin ve yakıt dolum kapağının
araç hareket ettikten ve belirli bir hız
aşıldıktan sonra otomatik olarak
kilitlenebileceği şekilde ayarlanabilir.
Sürüş sonrası dururken, anahtar
kontaktan çıkarıldığında veya kontak
kapatıldığında elektronik anahtar
sistemi ile araç en kısa sürede
otomatik olarak kilitlenecektir.
Otomatik kilitlemenin etkinleştirilmesi veya devre dışı bırakılması, Bilgi
Ekranındaki Ayarlar,I Araç
menüsünde ayarlanabilir.
Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 129.
Ayarlar kullanılan her elektronik
anahtar içine kaydedilebilir 3 21.Kilidi açtıktan sonra otomatik
olarak kilitleme
Bu özellik, herhangi bir kapı açık
değilse, tüm kapıları, bagaj bölümü ve yakıt dolum kapağı uzaktan
kumanda veya elektronik anahtar ile
açıldıktan hemen sonra otomatik
olarak kilitlenebilecek şekilde
yapılandırılabilir.
Otomatik yeniden kilitlemenin
etkinleştirilmesi veya devre dışı
bırakılması, Bilgi Ekranındaki
Ayarlar ,I Araç menüsünde
ayarlanabilir.
Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 129.
Ayarlar kullanılan her elektronik
anahtar içine kaydedilebilir 3 21.
Pasif kilitleme Daha önceden araç içinde bir
elektronik anahtar tanıtılmışsa, bu
özellik birkaç saniye sonra otomatik
olarak aracı kilitler, daha sonra tüm
kapılar kapatılır ve elektronik anahtar
aracın içinde kalmaz.Elektronik anahtar araçta kalır veya
kontak kapalı değilse, pasif
kilitlemeye izin verilmez.
Araçta iki veya daha fazla elektronik
anahtar varsa ve kontak bir kez
açıldıysa, sadece bir elektronik
anahtar araçtan çıkarılırsa özellik aracı kilitler.
Örneğin yakıt ikmali yaparken veya
araçta yolcu kaldığında aracın pasif kilitlenmesini önlemek için, sistem
devreden çıkarılmalıdır.
Sistemi devreden çıkarmak için, kapı
açıkken merkezi kilit düğmesine c
birkaç saniye basın. Devreden çıkarılmayı onaylamak üzere sesli bir sinyal üç kez çalar. Fonksiyon,
merkezi kilit düğmesine e basılana
veya kontak açılana kadar devre dışı
kalır.
Pasif kilitlemenin etkinleştirilmesi veya devre dışı bırakılması, BilgiEkranındaki Ayarlar,I Araç
menüsünde ayarlanabilir.
Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 129.
Page 29 of 331

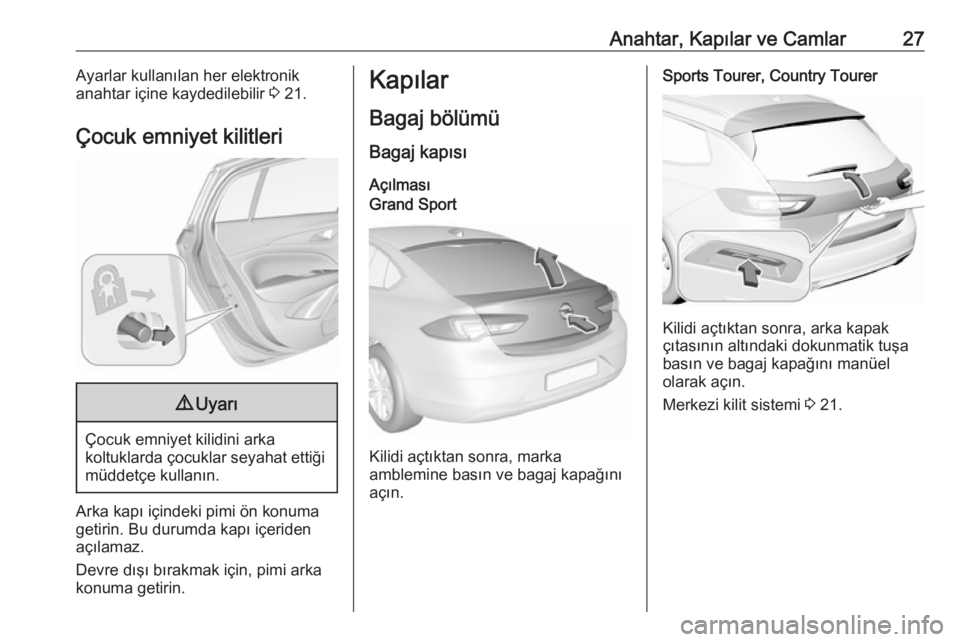

Anahtar, Kapılar ve Camlar27Ayarlar kullanılan her elektronik
anahtar içine kaydedilebilir 3 21.
Çocuk emniyet kilitleri9 Uyarı
Çocuk emniyet kilidini arka
koltuklarda çocuklar seyahat ettiği müddetçe kullanın.
Arka kapı içindeki pimi ön konuma
getirin. Bu durumda kapı içeriden
açılamaz.
Devre dışı bırakmak için, pimi arka konuma getirin.
Kapılar
Bagaj bölümü Bagaj kapısı
AçılmasıGrand Sport
Kilidi açtıktan sonra, marka
amblemine basın ve bagaj kapağını açın.
Sports Tourer, Country Tourer
Kilidi açtıktan sonra, arka kapak
çıtasının altındaki dokunmatik tuşa
basın ve bagaj kapağını manüel
olarak açın.
Merkezi kilit sistemi 3 21.
Page 30 of 331
28Anahtar, Kapılar ve CamlarKapatılması
İç tarafta bulunan tutamağı tutarak
kapatın.
Merkezi kilit sistemi 3 21.
Elektrikli bagaj kapağı
9 Uyarı
Elektrik kumandalı bagaj kapağını
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Bagaj kapağı kapanma ve açılma
işlemi esnasında yakından takip
edin. Hareket halindeyken arasına
birşey sıkışmadığından ve hiç bir
şahsın açılma alanı dahiline
bulunmadığından emin olun.
Elektrikli arka kapak şu şekilde
alıştırılabilir:
● Elektronik anahtar üzerindeki X
düğmesine iki kez basılarak. Arka kapağın istem dışı
açılmasını önlemek için, X
tuşuna kilitleme veya kilit açma
sırasında olduğundan daha uzun
basılmalıdır.
● Arka tamponun altındaki hareket sensörüyle eller serbest
çalıştırmayla.
● Dış arka kapak çıtası altındaki dokunmatik anahtar ve açık arka
kapak içindeki C.
● Sürücü kapısının iç tarafındaki C anahtarı.
Otomatik şanzımana sahip araçlarda arka kapak ancak araç dururken ve
vites kolu P konumundayken
çalıştırılabilir.
Elektrikli arka kapak çalışırken sinyal
lambaları yanıp söner ve uyarı sesi
duyulur.
Not
Elektrikli bagaj kapağının kumanda edilmesi durumunda merkezi
kilitleme sistemi de kumanda edilmiş olmaz. Arka kapağı elektronik
anahtar üzerindeki düğmeyle veya
arka kapak çıtası altındaki
dokunmatik anahtarla veya eller serbest çalıştırmayla açmak için
aracın kilidini açmak gerekmez.
Bunun bir ön şartı, elektronik
anahtarın aracın dışında, arka
kapağın yakl. bir metre menzili
dahilinde olmasıdır.
Elektronik anahtar bagaj bölümünde
bırakılmamalıdır.
Daha önce kilidi açılmışsa,
kapattıktan sonra aracı kilitleyin.
Merkezi kilit sistemi 3 21.
