OPEL INSIGNIA BREAK 2018 Uporabniški priročnik

Nega vozila259

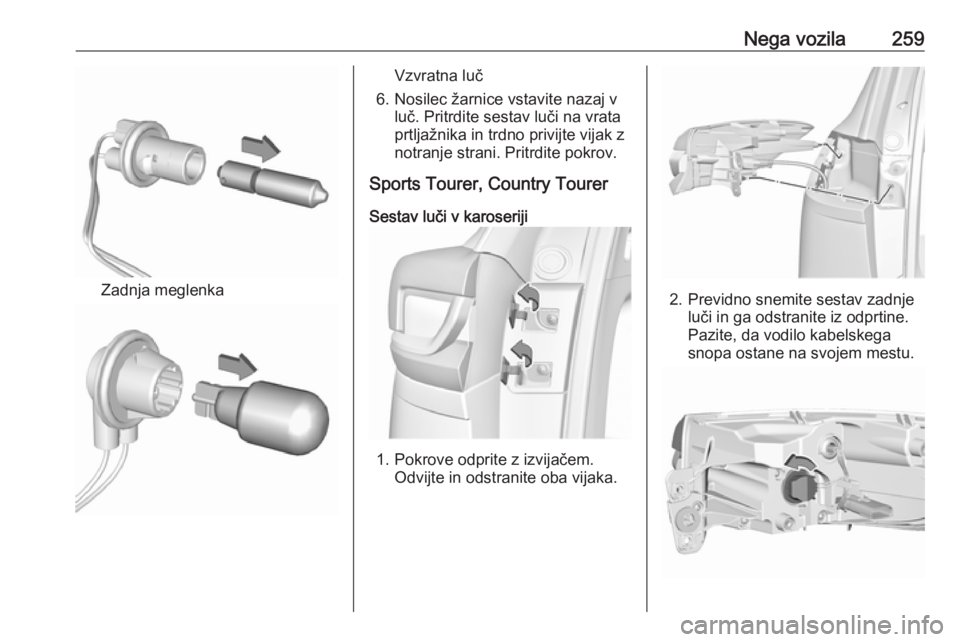

Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Sports Tourer, Country Tourer
Sestav luči v karoseriji
1. Pokrove odprite z izvijačem. Odvijte in odstranite oba vijaka.
2. Previdno snemite sestav zadnjeluči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.

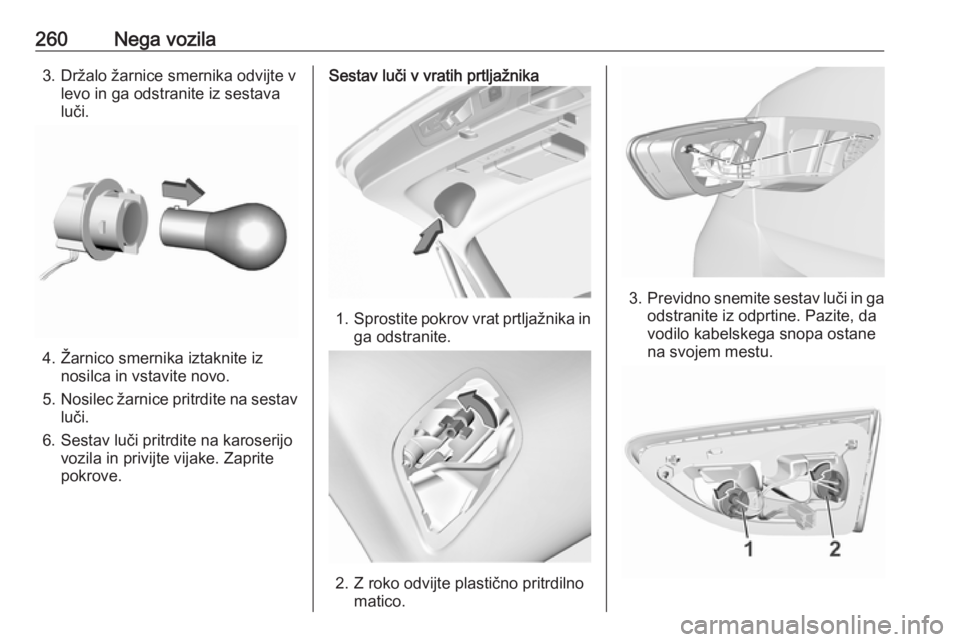

260Nega vozila3. Držalo žarnice smernika odvijte vlevo in ga odstranite iz sestava
luči.
4. Žarnico smernika iztaknite iz nosilca in vstavite novo.
5. Nosilec žarnice pritrdite na sestav
luči.
6. Sestav luči pritrdite na karoserijo vozila in privijte vijake. Zaprite
pokrove.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
vodilo kabelskega snopa ostane na svojem mestu.

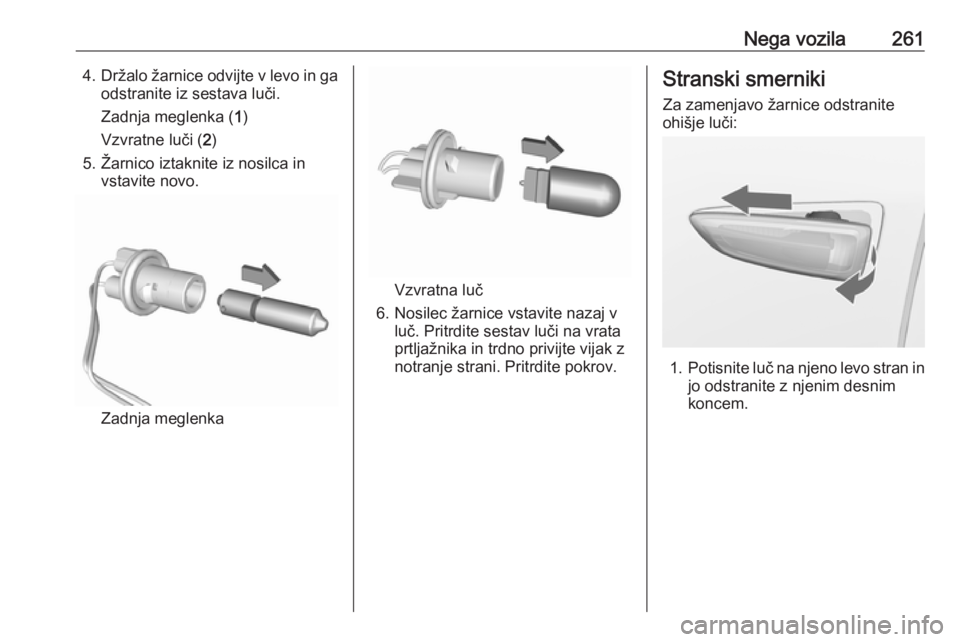

Nega vozila2614.Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.
Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

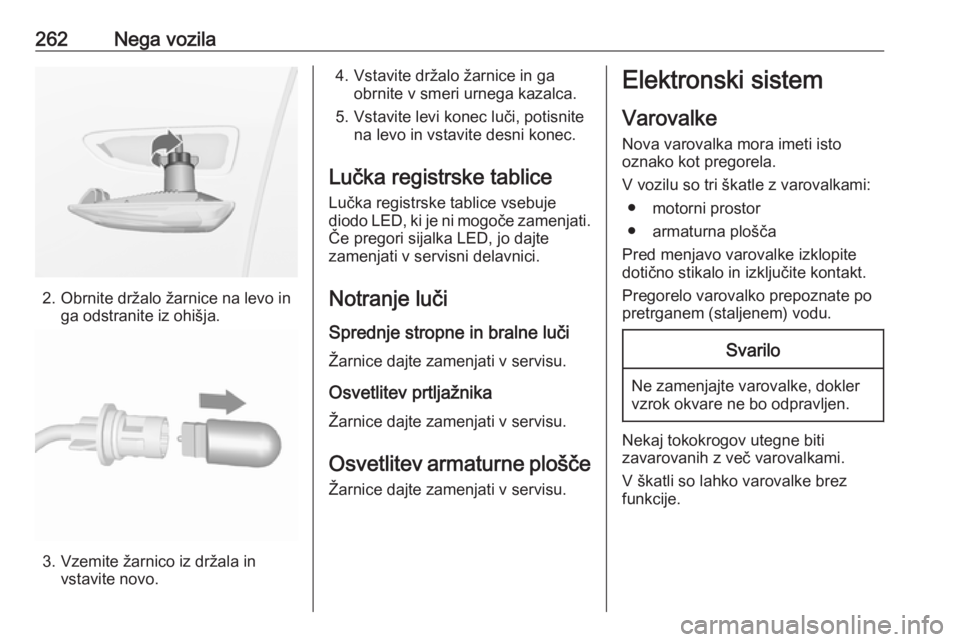

262Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

Nega vozila263

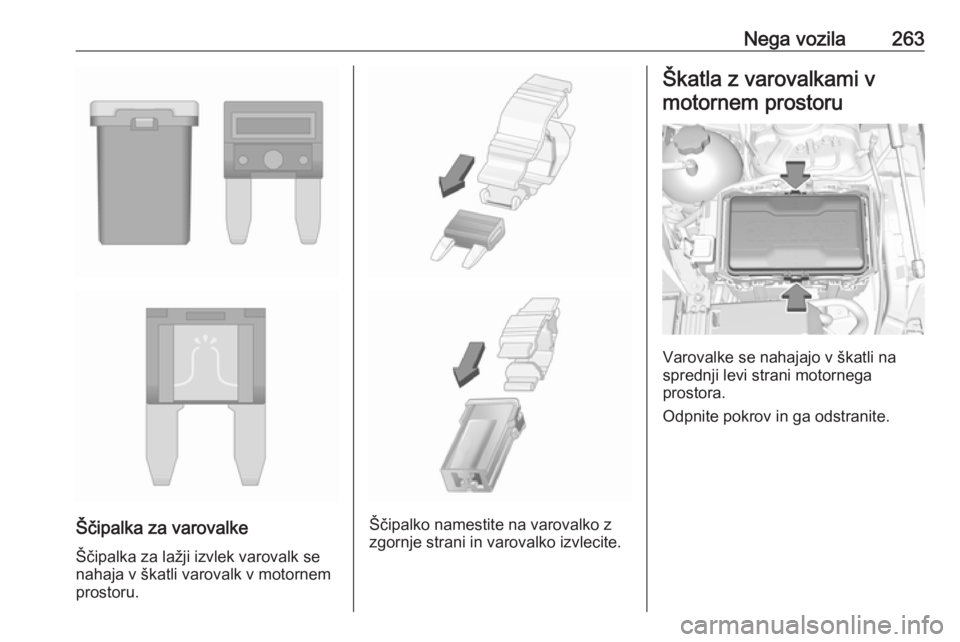

Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

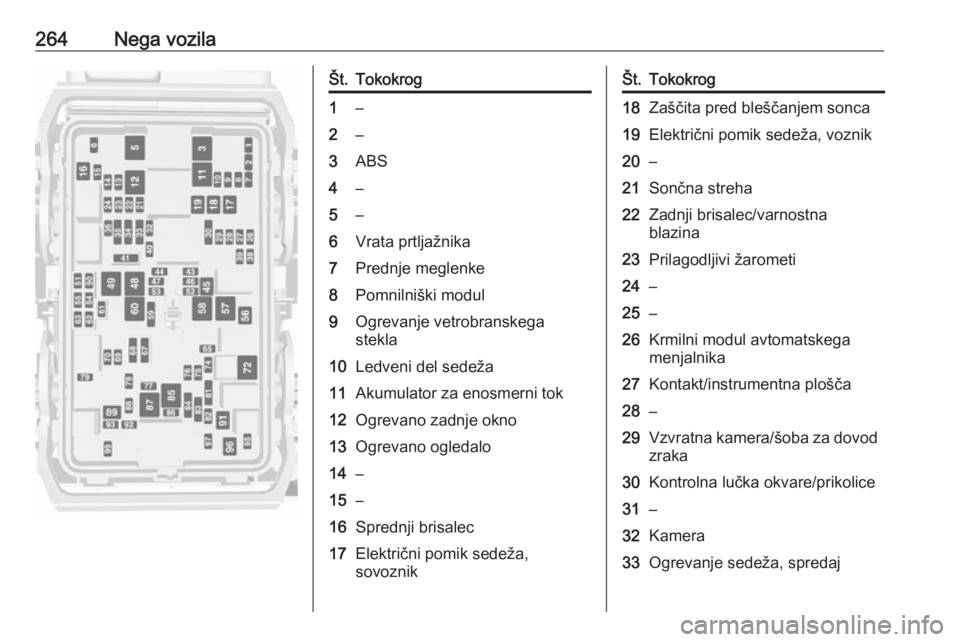

264Nega vozilaŠt.Tokokrog1–2–3ABS4–5–6Vrata prtljažnika7Prednje meglenke8Pomnilniški modul9Ogrevanje vetrobranskega
stekla10Ledveni del sedeža11Akumulator za enosmerni tok12Ogrevano zadnje okno13Ogrevano ogledalo14–15–16Sprednji brisalec17Električni pomik sedeža,
sovoznikŠt.Tokokrog18Zaščita pred bleščanjem sonca19Električni pomik sedeža, voznik20–21Sončna streha22Zadnji brisalec/varnostna
blazina23Prilagodljivi žarometi24–25–26Krmilni modul avtomatskega
menjalnika27Kontakt/instrumentna plošča28–29Vzvratna kamera/šoba za dovod zraka30Kontrolna lučka okvare/prikolice31–32Kamera33Ogrevanje sedeža, spredaj

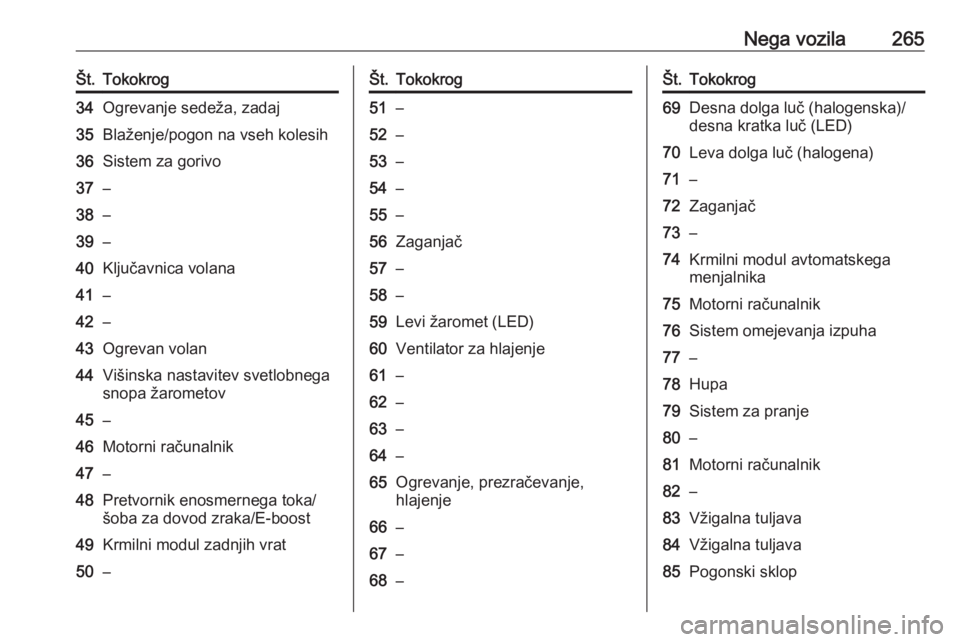

Nega vozila265Št.Tokokrog34Ogrevanje sedeža, zadaj35Blaženje/pogon na vseh kolesih36Sistem za gorivo37–38–39–40Ključavnica volana41–42–43Ogrevan volan44Višinska nastavitev svetlobnega
snopa žarometov45–46Motorni računalnik47–48Pretvornik enosmernega toka/
šoba za dovod zraka/E-boost49Krmilni modul zadnjih vrat50–Št.Tokokrog51–52–53–54–55–56Zaganjač57–58–59Levi žaromet (LED)60Ventilator za hlajenje61–62–63–64–65Ogrevanje, prezračevanje,
hlajenje66–67–68–Št.Tokokrog69Desna dolga luč (halogenska)/
desna kratka luč (LED)70Leva dolga luč (halogena)71–72Zaganjač73–74Krmilni modul avtomatskega
menjalnika75Motorni računalnik76Sistem omejevanja izpuha77–78Hupa79Sistem za pranje80–81Motorni računalnik82–83Vžigalna tuljava84Vžigalna tuljava85Pogonski sklop

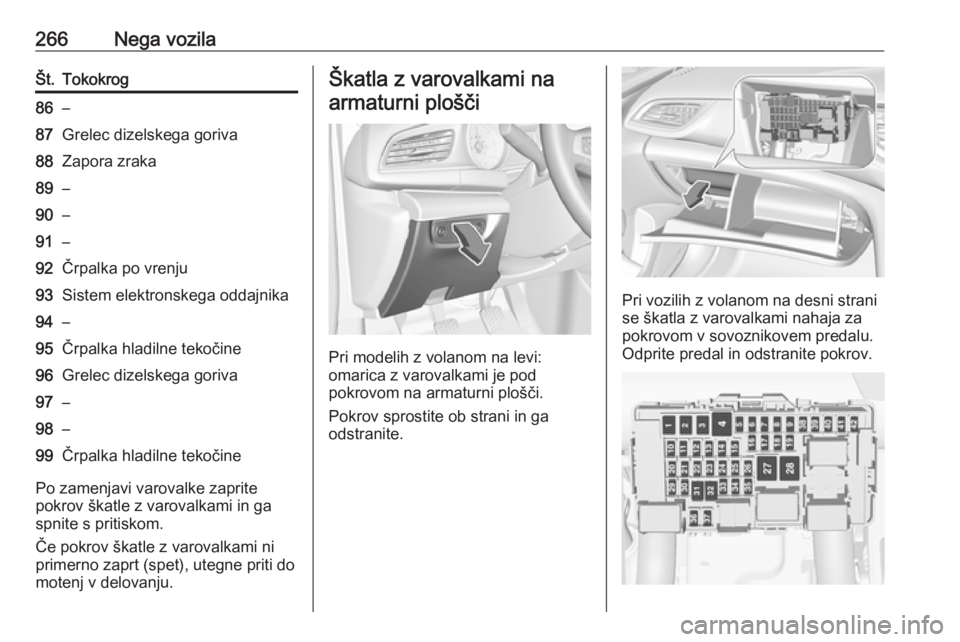

266Nega vozilaŠt.Tokokrog86–87Grelec dizelskega goriva88Zapora zraka89–90–91–92Črpalka po vrenju93Sistem elektronskega oddajnika94–95Črpalka hladilne tekočine96Grelec dizelskega goriva97–98–99Črpalka hladilne tekočine
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči.
Pokrov sprostite ob strani in ga
odstranite.
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite predal in odstranite pokrov.

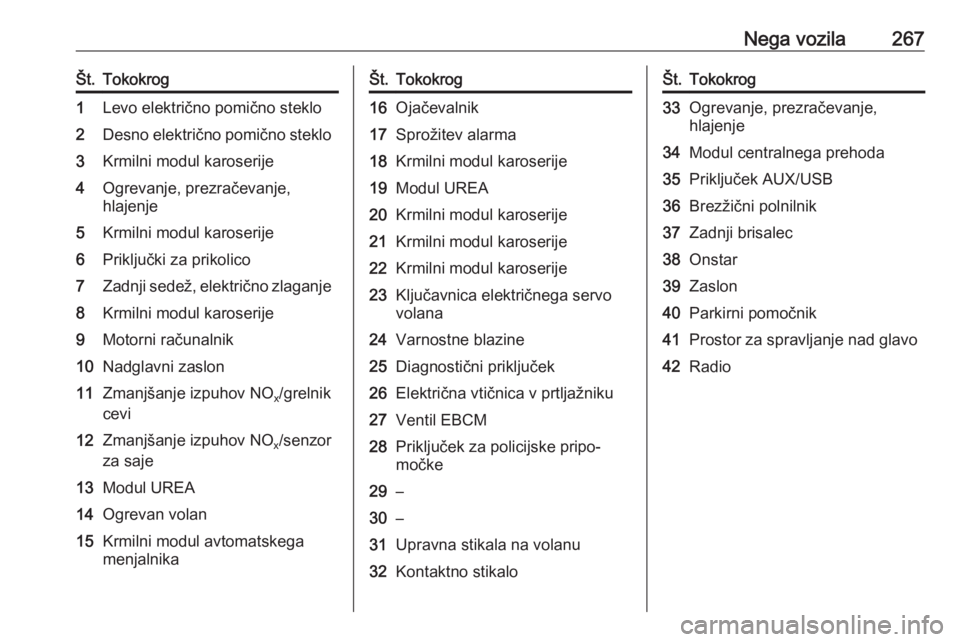

Nega vozila267Št.Tokokrog1Levo električno pomično steklo2Desno električno pomično steklo3Krmilni modul karoserije4Ogrevanje, prezračevanje,
hlajenje5Krmilni modul karoserije6Priključki za prikolico7Zadnji sedež, električno zlaganje8Krmilni modul karoserije9Motorni računalnik10Nadglavni zaslon11Zmanjšanje izpuhov NO x/grelnik
cevi12Zmanjšanje izpuhov NO x/senzor
za saje13Modul UREA14Ogrevan volan15Krmilni modul avtomatskega
menjalnikaŠt.Tokokrog16Ojačevalnik17Sprožitev alarma18Krmilni modul karoserije19Modul UREA20Krmilni modul karoserije21Krmilni modul karoserije22Krmilni modul karoserije23Ključavnica električnega servo
volana24Varnostne blazine25Diagnostični priključek26Električna vtičnica v prtljažniku27Ventil EBCM28Priključek za policijske pripo‐
močke29–30–31Upravna stikala na volanu32Kontaktno stikaloŠt.Tokokrog33Ogrevanje, prezračevanje,
hlajenje34Modul centralnega prehoda35Priključek AUX/USB36Brezžični polnilnik37Zadnji brisalec38Onstar39Zaslon40Parkirni pomočnik41Prostor za spravljanje nad glavo42Radio

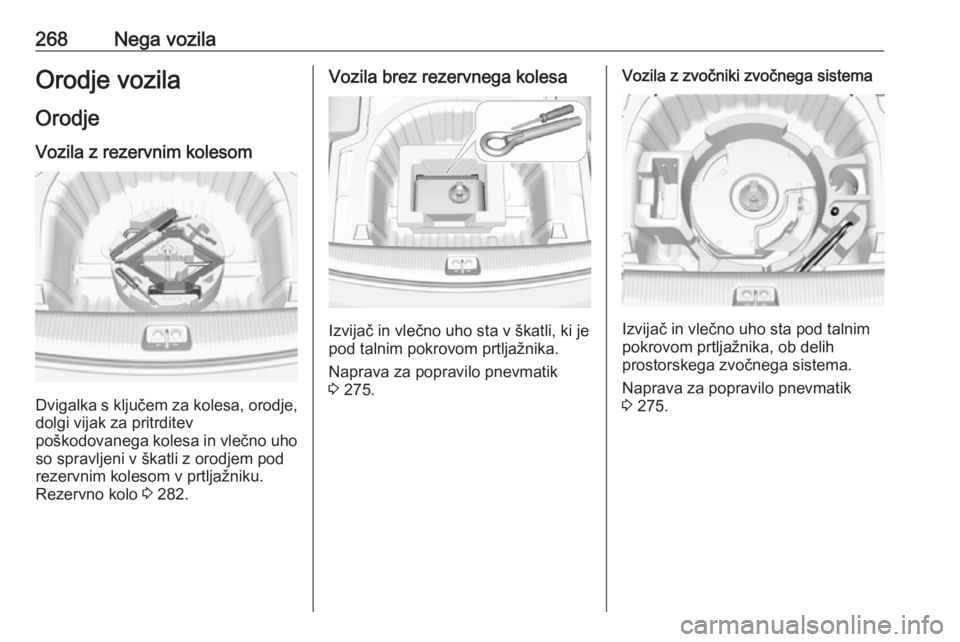

268Nega vozilaOrodje vozilaOrodjeVozila z rezervnim kolesom
Dvigalka s ključem za kolesa, orodje,
dolgi vijak za pritrditev
poškodovanega kolesa in vlečno uho so spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Rezervno kolo 3 282.
Vozila brez rezervnega kolesa
Izvijač in vlečno uho sta v škatli, ki je
pod talnim pokrovom prtljažnika.
Naprava za popravilo pnevmatik
3 275.
Vozila z zvočniki zvočnega sistema
Izvijač in vlečno uho sta pod talnim
pokrovom prtljažnika, ob delih
prostorskega zvočnega sistema.
Naprava za popravilo pnevmatik
3 275.
