Nega vozila249

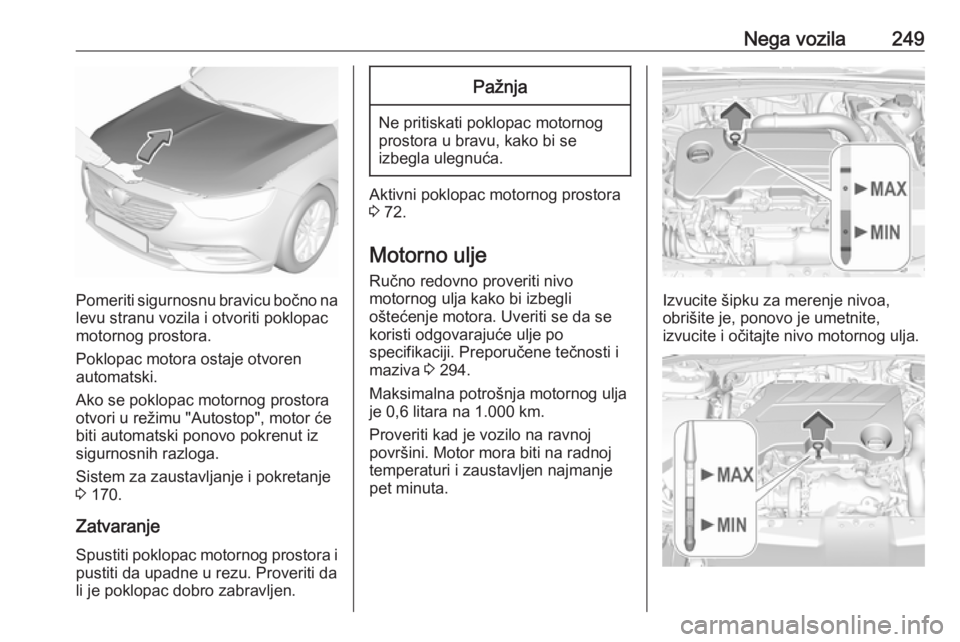

Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Poklopac motora ostaje otvoren
automatski.
Ako se poklopac motornog prostora
otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Sistem za zaustavljanje i pokretanje
3 170.
Zatvaranje
Spustiti poklopac motornog prostora i pustiti da upadne u rezu. Proveriti da
li je poklopac dobro zabravljen.
Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Aktivni poklopac motornog prostora 3 72.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora. Uveriti se da se
koristi odgovarajuće ulje po
specifikaciji. Preporučene tečnosti i
maziva 3 294.
Maksimalna potrošnja motornog ulja
je 0,6 litara na 1.000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
pet minuta.
Izvucite šipku za merenje nivoa,
obrišite je, ponovo je umetnite,
izvucite i očitajte nivo motornog ulja.

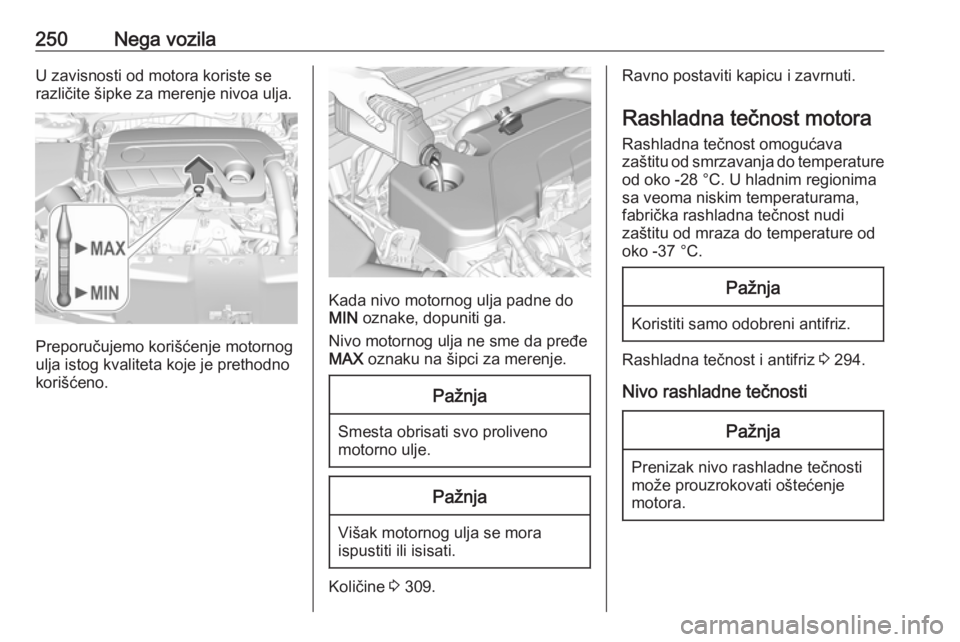

250Nega vozilaU zavisnosti od motora koriste serazličite šipke za merenje nivoa ulja.
Preporučujemo korišćenje motornog
ulja istog kvaliteta koje je prethodno
korišćeno.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Nivo motornog ulja ne sme da pređe
MAX oznaku na šipci za merenje.
Pažnja
Smesta obrisati svo proliveno
motorno ulje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Količine 3 309.
Ravno postaviti kapicu i zavrnuti.
Rashladna tečnost motora Rashladna tečnost omogućava
zaštitu od smrzavanja do temperature
od oko -28 °C. U hladnim regionima
sa veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperature od
oko -37 °C.Pažnja
Koristiti samo odobreni antifriz.
Rashladna tečnost i antifriz 3 294.
Nivo rashladne tečnosti
Pažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.

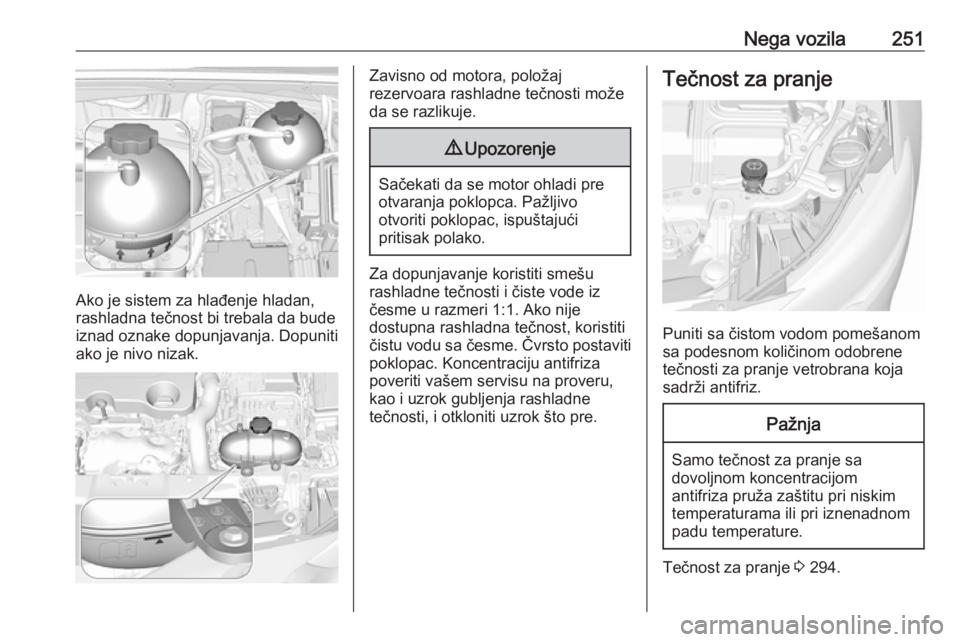

Nega vozila251
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad oznake dopunjavanja. Dopuniti
ako je nivo nizak.
Zavisno od motora, položaj
rezervoara rashladne tečnosti može
da se razlikuje.9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Za dopunjavanje koristiti smešu
rashladne tečnosti i čiste vode iz
česme u razmeri 1:1. Ako nije
dostupna rashladna tečnost, koristiti
čistu vodu sa česme. Čvrsto postaviti poklopac. Koncentraciju antifriza
poveriti vašem servisu na proveru,
kao i uzrok gubljenja rashladne
tečnosti, i otkloniti uzrok što pre.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom odobrene
tečnosti za pranje vetrobrana koja sadrži antifriz.
Pažnja
Samo tečnost za pranje sadovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri iznenadnom
padu temperature.
Tečnost za pranje 3 294.

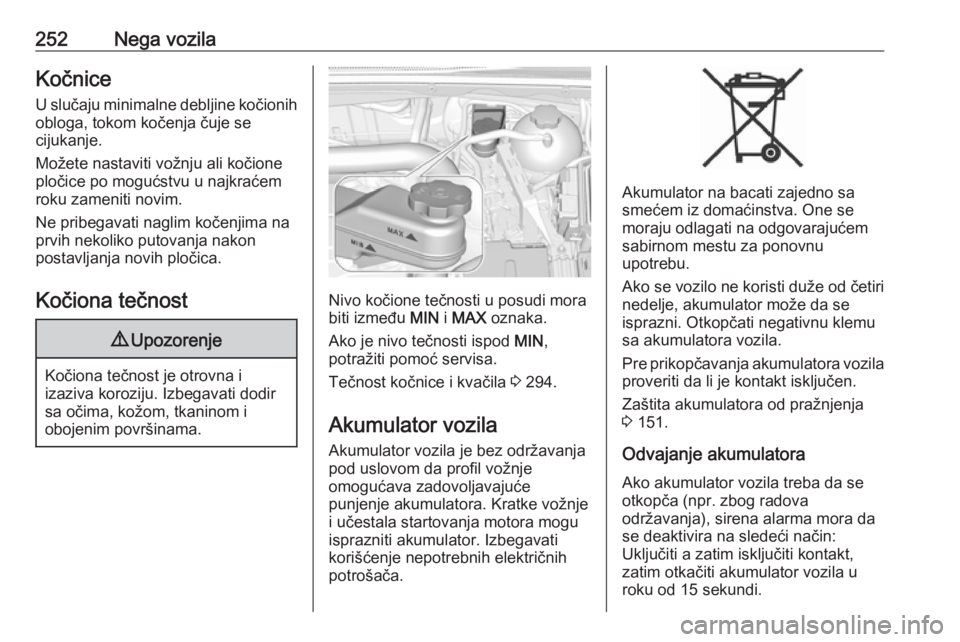

252Nega vozilaKočniceU slučaju minimalne debljine kočionih
obloga, tokom kočenja čuje se
cijukanje.
Možete nastaviti vožnju ali kočione
pločice po mogućstvu u najkraćem
roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznaka.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 294.
Akumulator vozila
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulator na bacati zajedno sa
smećem iz domaćinstva. One se
moraju odlagati na odgovarajućem
sabirnom mestu za ponovnu
upotrebu.
Ako se vozilo ne koristi duže od četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da li je kontakt isključen.
Zaštita akumulatora od pražnjenja
3 151.
Odvajanje akumulatora
Ako akumulator vozila treba da se
otkopča (npr. zbog radova
održavanja), sirena alarma mora da
se deaktivira na sledeći način:
Uključiti a zatim isključiti kontakt,
zatim otkačiti akumulator vozila u
roku od 15 sekundi.

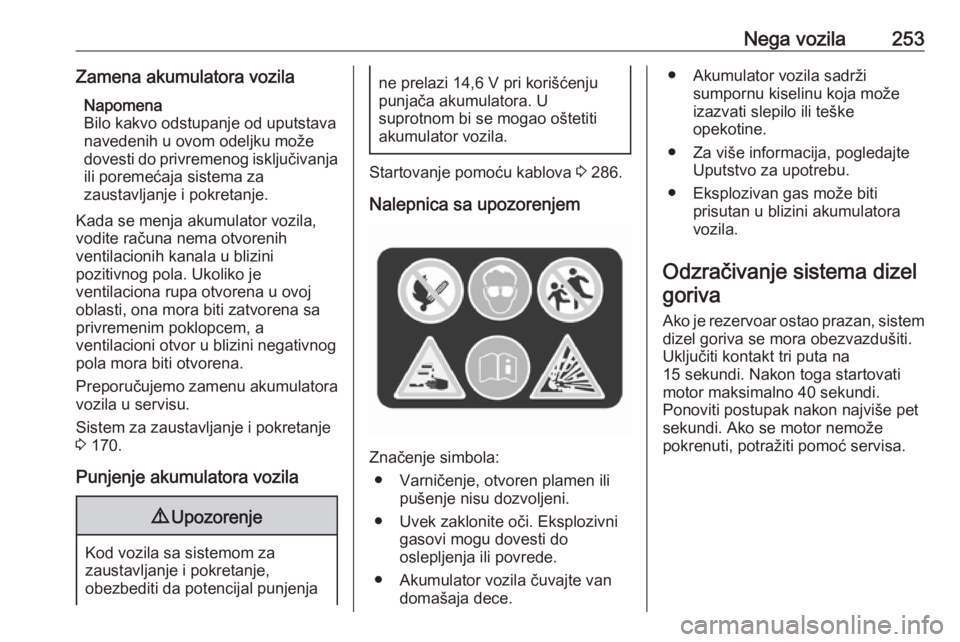

Nega vozila253Zamena akumulatora vozilaNapomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja ili poremećaja sistema za
zaustavljanje i pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 170.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja
ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 286.
Nalepnica sa upozorenjem
Značenje simbola: ● Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
● Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do
oslepljenja ili povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija, pogledajte Uputstvo za upotrebu.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.
Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta na
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti postupak nakon najviše pet
sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.

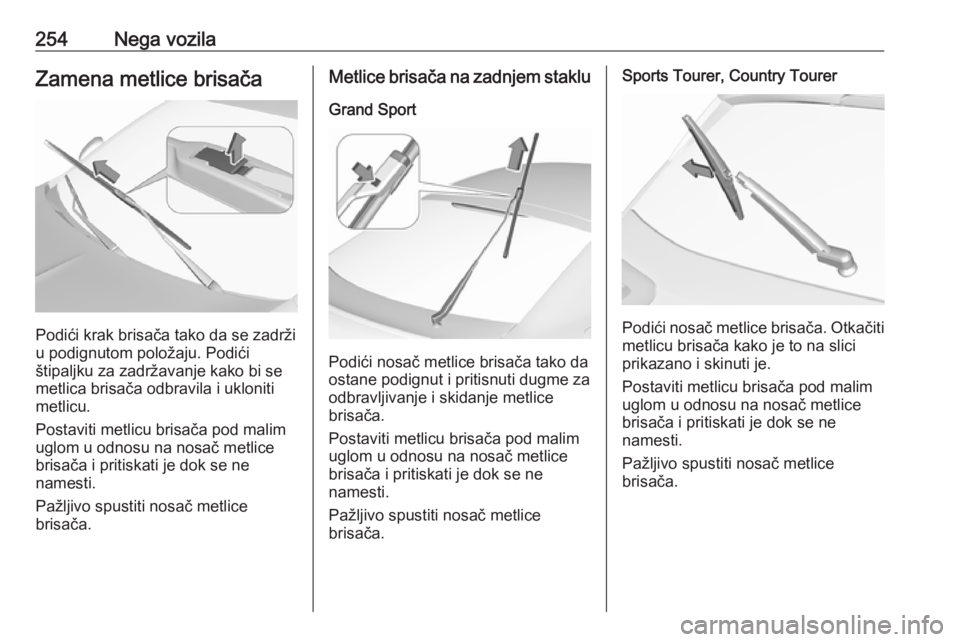

254Nega vozilaZamena metlice brisača
Podići krak brisača tako da se zadrži
u podignutom položaju. Podići
štipaljku za zadržavanje kako bi se
metlica brisača odbravila i ukloniti
metlicu.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem staklu
Grand Sport
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Sports Tourer, Country Tourer
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.

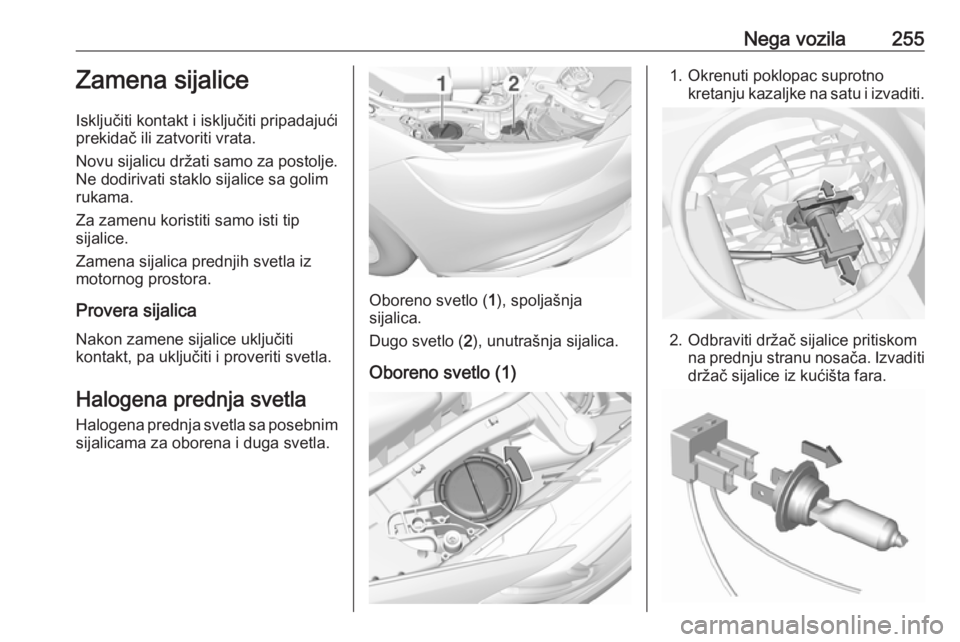

Nega vozila255Zamena sijalice
Isključiti kontakt i isključiti pripadajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Halogena prednja svetla
Halogena prednja svetla sa posebnim sijalicama za oborena i duga svetla.
Oboreno svetlo ( 1), spoljašnja
sijalica.
Dugo svetlo ( 2), unutrašnja sijalica.
Oboreno svetlo (1)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditi
držač sijalice iz kućišta fara.

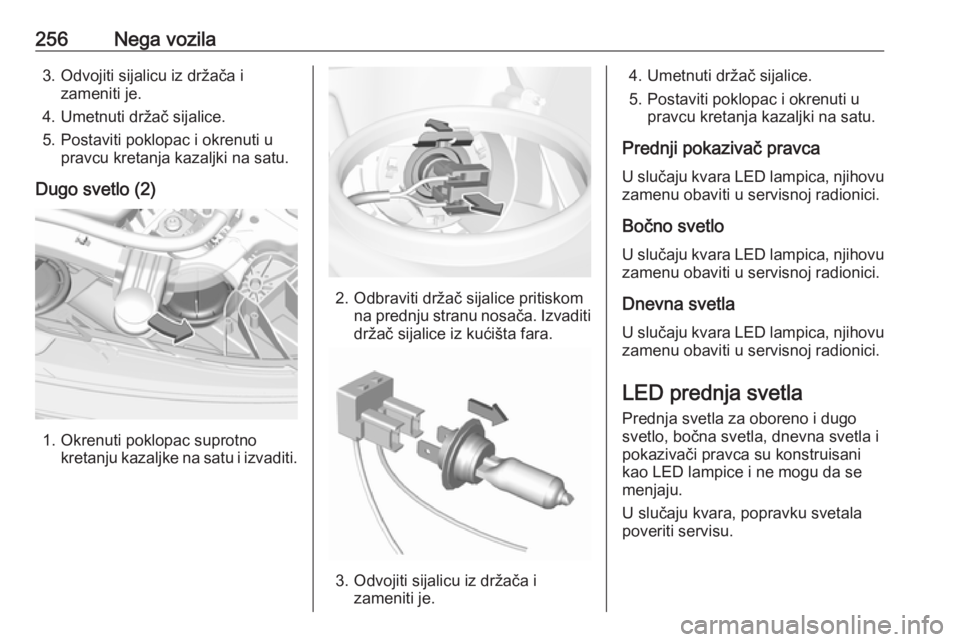

256Nega vozila3. Odvojiti sijalicu iz držača izameniti je.
4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditidržač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivač pravca
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Bočno svetlo U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani
kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.

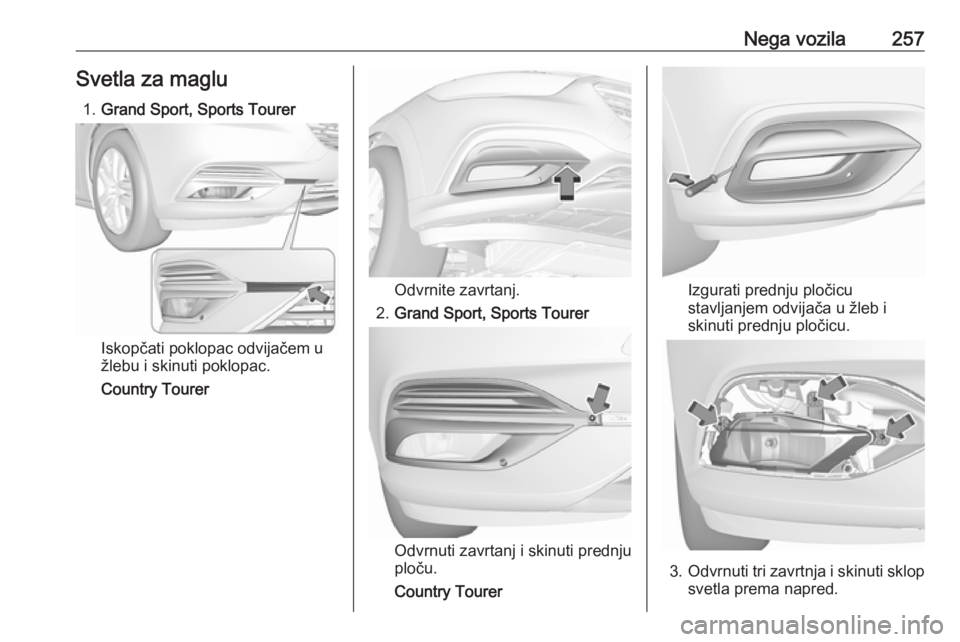

Nega vozila257Svetla za maglu1. Grand Sport, Sports Tourer
Iskopčati poklopac odvijačem u
žlebu i skinuti poklopac.
Country Tourer
Odvrnite zavrtanj.
2. Grand Sport, Sports Tourer
Odvrnuti zavrtanj i skinuti prednju
ploču.
Country Tourer
Izgurati prednju pločicu
stavljanjem odvijača u žleb i
skinuti prednju pločicu.
3. Odvrnuti tri zavrtnja i skinuti sklop
svetla prema napred.

258Nega vozila

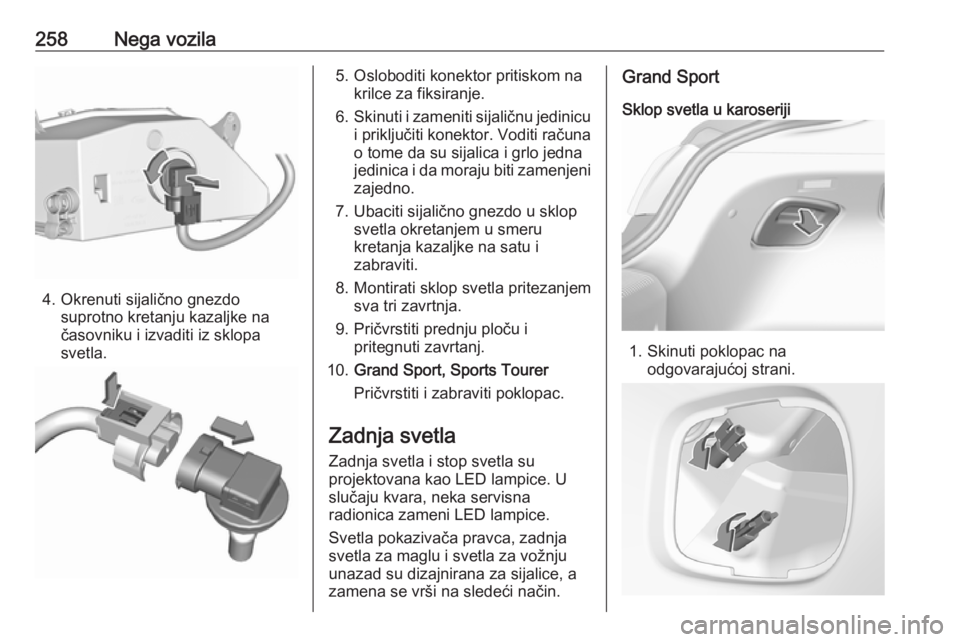

4. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
5. Osloboditi konektor pritiskom na krilce za fiksiranje.
6. Skinuti i zameniti sijaličnu jedinicu
i priključiti konektor. Voditi računa
o tome da su sijalica i grlo jedna
jedinica i da moraju biti zamenjeni zajedno.
7. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.
8. Montirati sklop svetla pritezanjem sva tri zavrtnja.
9. Pričvrstiti prednju ploču i pritegnuti zavrtanj.
10. Grand Sport, Sports Tourer
Pričvrstiti i zabraviti poklopac.
Zadnja svetla Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Svetla pokazivača pravca, zadnja
svetla za maglu i svetla za vožnju
unazad su dizajnirana za sijalice, a
zamena se vrši na sledeći način.Grand Sport
Sklop svetla u karoseriji
1. Skinuti poklopac na odgovarajućoj strani.
