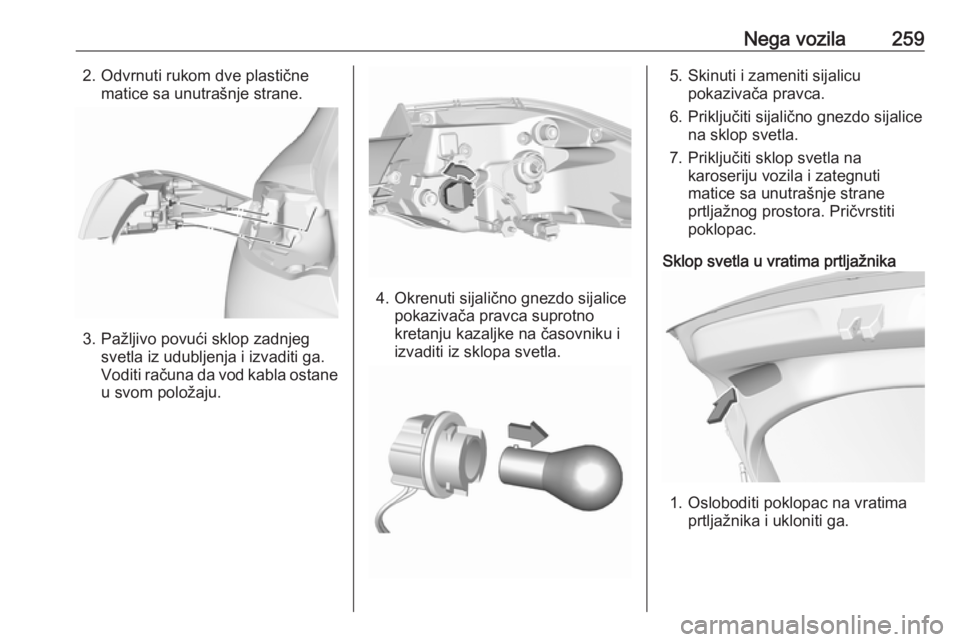

Nega vozila2592. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
5. Skinuti i zameniti sijalicu pokazivača pravca.
6. Priključiti sijalično gnezdo sijalice na sklop svetla.
7. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.

260Nega vozila

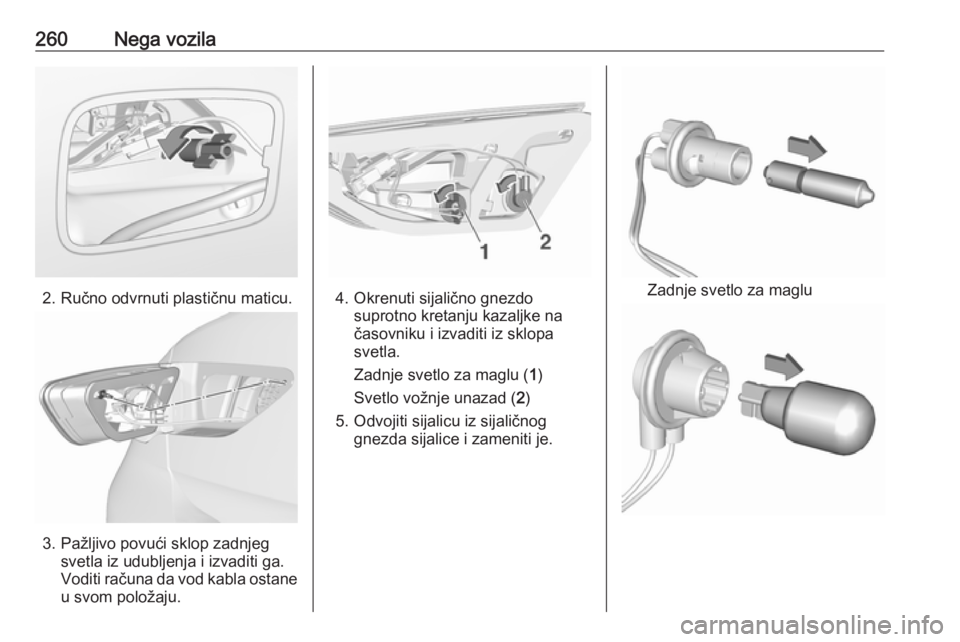

2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.Zadnje svetlo za maglu

Nega vozila261Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra.
Pričvrstiti poklopac.

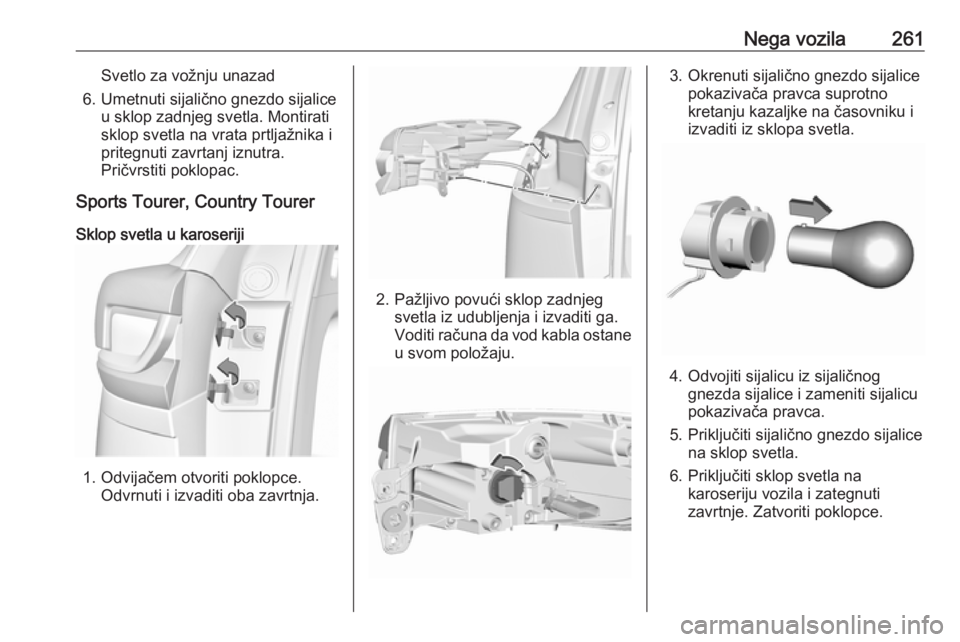

Sports Tourer, Country Tourer
Sklop svetla u karoseriji
1. Odvijačem otvoriti poklopce. Odvrnuti i izvaditi oba zavrtnja.
2. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
4. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti sijalicu
pokazivača pravca.
5. Priključiti sijalično gnezdo sijalice na sklop svetla.
6. Priključiti sklop svetla na karoseriju vozila i zategnuti
zavrtnje. Zatvoriti poklopce.

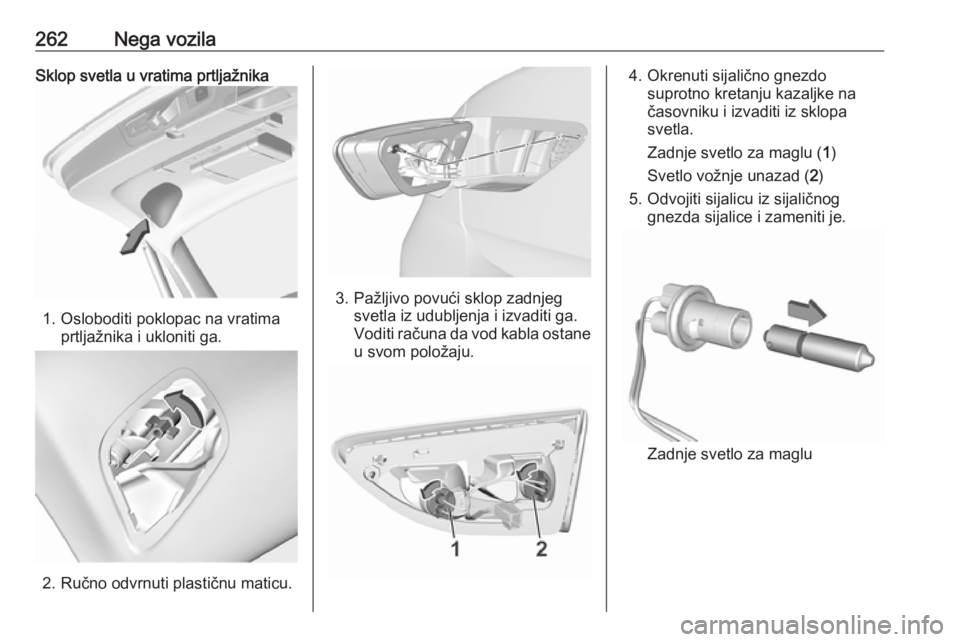

262Nega vozilaSklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratimaprtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu

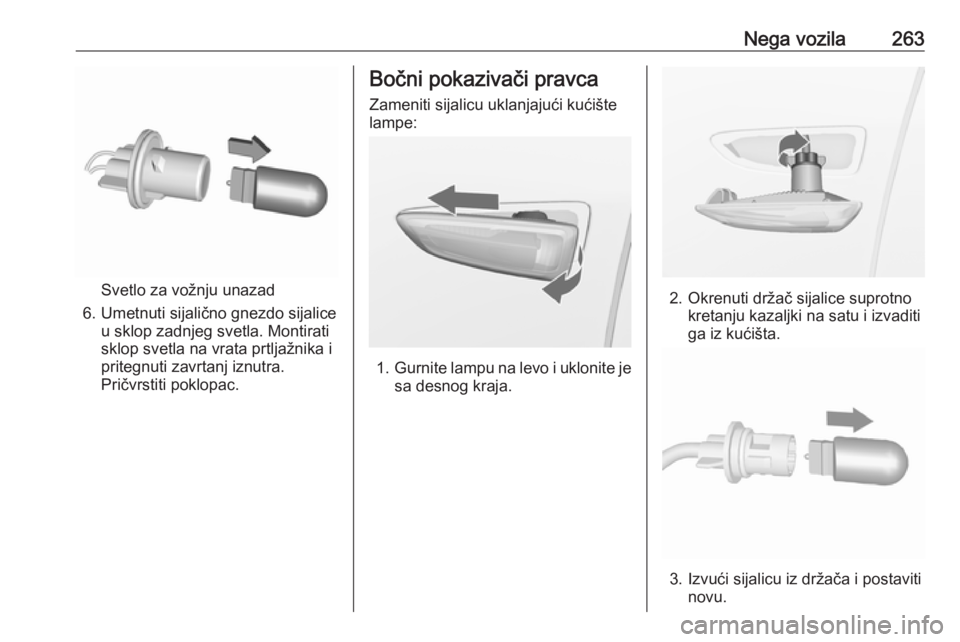

Nega vozila263
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

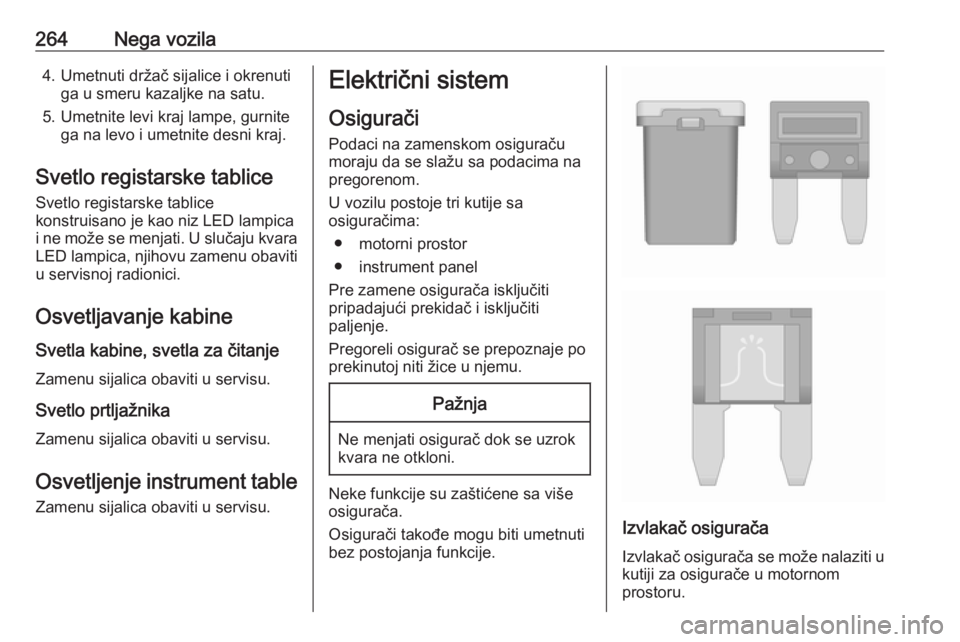

264Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Svetla kabine, svetla za čitanje Zamenu sijalica obaviti u servisu.
Svetlo prtljažnika
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču moraju da se slažu sa podacima napregorenom.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

Nega vozila265

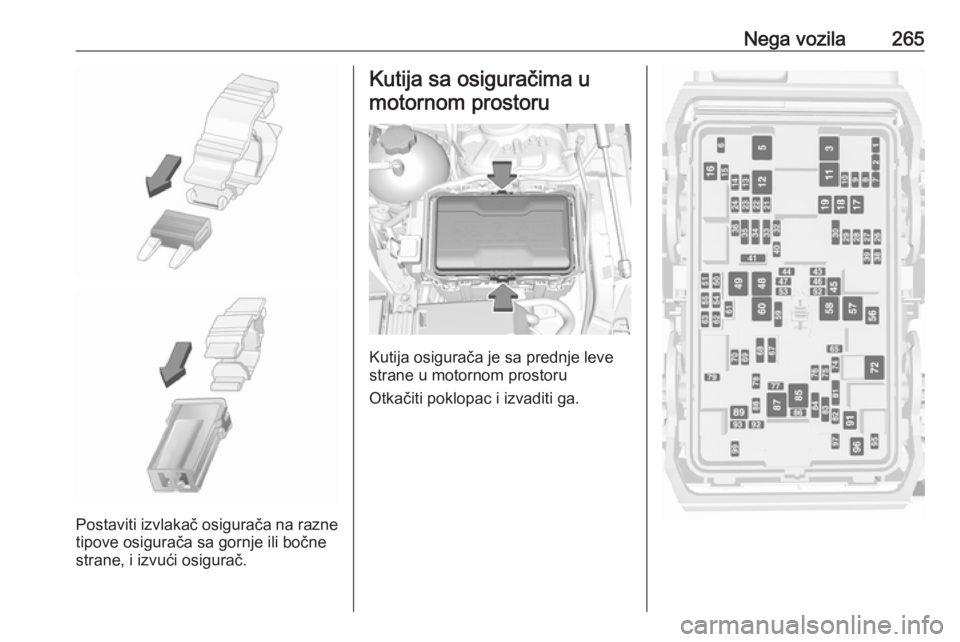

Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Otkačiti poklopac i izvaditi ga.

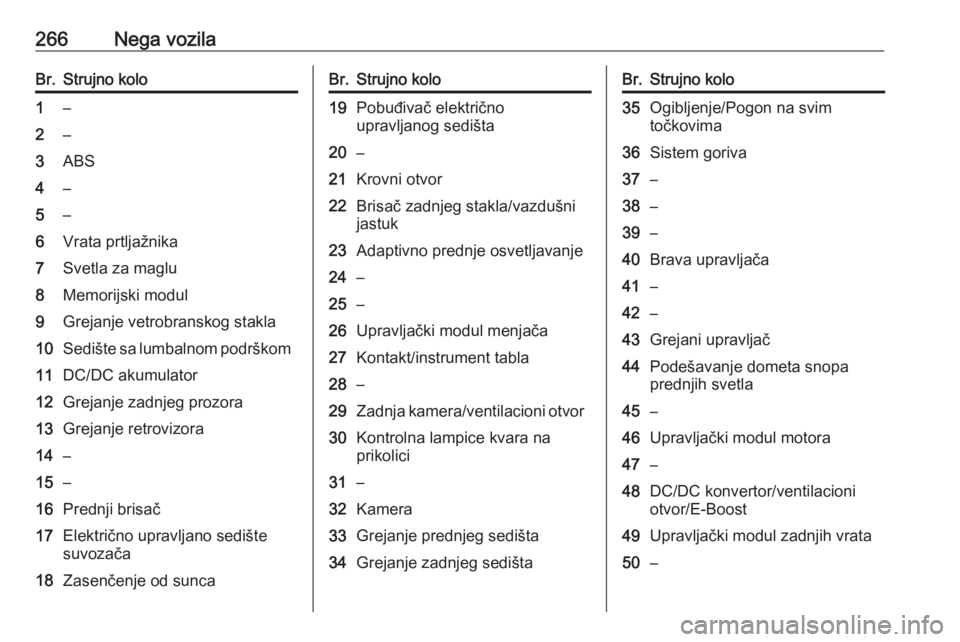

266Nega vozilaBr.Strujno kolo1–2–3ABS4–5–6Vrata prtljažnika7Svetla za maglu8Memorijski modul9Grejanje vetrobranskog stakla10Sedište sa lumbalnom podrškom11DC/DC akumulator12Grejanje zadnjeg prozora13Grejanje retrovizora14–15–16Prednji brisač17Električno upravljano sedište
suvozača18Zasenčenje od suncaBr.Strujno kolo19Pobuđivač električno
upravljanog sedišta20–21Krovni otvor22Brisač zadnjeg stakla/vazdušni
jastuk23Adaptivno prednje osvetljavanje24–25–26Upravljački modul menjača27Kontakt/instrument tabla28–29Zadnja kamera/ventilacioni otvor30Kontrolna lampice kvara na
prikolici31–32Kamera33Grejanje prednjeg sedišta34Grejanje zadnjeg sedištaBr.Strujno kolo35Ogibljenje/Pogon na svim
točkovima36Sistem goriva37–38–39–40Brava upravljača41–42–43Grejani upravljač44Podešavanje dometa snopa
prednjih svetla45–46Upravljački modul motora47–48DC/DC konvertor/ventilacioni
otvor/E-Boost49Upravljački modul zadnjih vrata50–

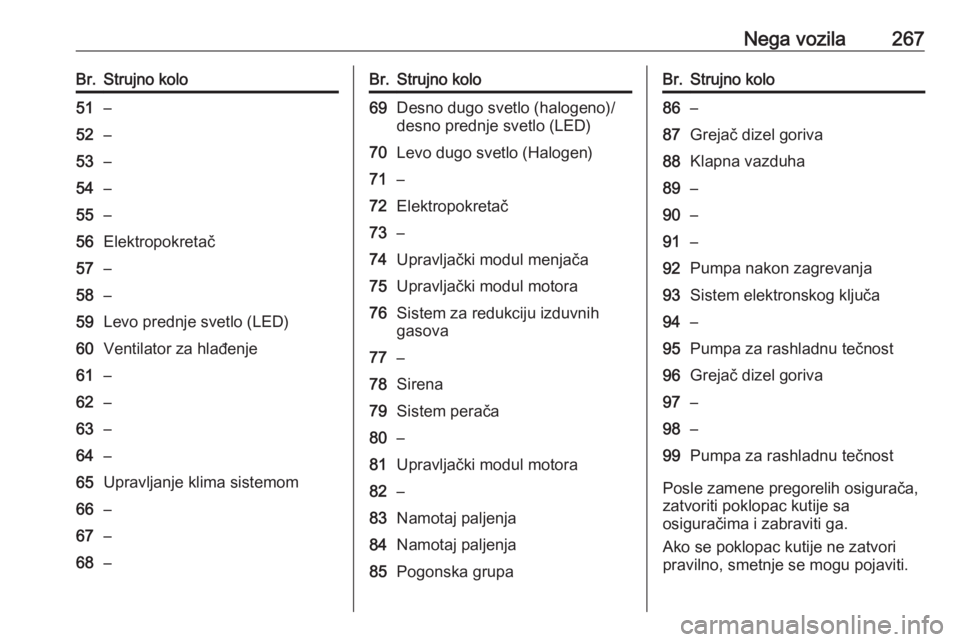

Nega vozila267Br.Strujno kolo51–52–53–54–55–56Elektropokretač57–58–59Levo prednje svetlo (LED)60Ventilator za hlađenje61–62–63–64–65Upravljanje klima sistemom66–67–68–Br.Strujno kolo69Desno dugo svetlo (halogeno)/
desno prednje svetlo (LED)70Levo dugo svetlo (Halogen)71–72Elektropokretač73–74Upravljački modul menjača75Upravljački modul motora76Sistem za redukciju izduvnih
gasova77–78Sirena79Sistem perača80–81Upravljački modul motora82–83Namotaj paljenja84Namotaj paljenja85Pogonska grupaBr.Strujno kolo86–87Grejač dizel goriva88Klapna vazduha89–90–91–92Pumpa nakon zagrevanja93Sistem elektronskog ključa94–95Pumpa za rashladnu tečnost96Grejač dizel goriva97–98–99Pumpa za rashladnu tečnost
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

268Nega vozilaKutija sa osiguračima nainstrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.
Br.Strujno kolo1Levi električno upravljani prozor2Desni električno upravljani
prozor3Modul regulacije šasije4Ventilator klima uređaja5Modul regulacije šasije6Odredbe prikolice7Zadnje sedište, električno
obaranje8Modul regulacije šasije9Upravljački modul motora10Displej na vetrobranskom staklu11Redukcija NO x/grejač cevi12Redukcija NO
x/senzor za čađ13UREA modul14Grejani upravljač15Upravljački modul menjača16Pojačavač17Alarm
