OPEL INSIGNIA BREAK 2019.5 Instruksjonsbok

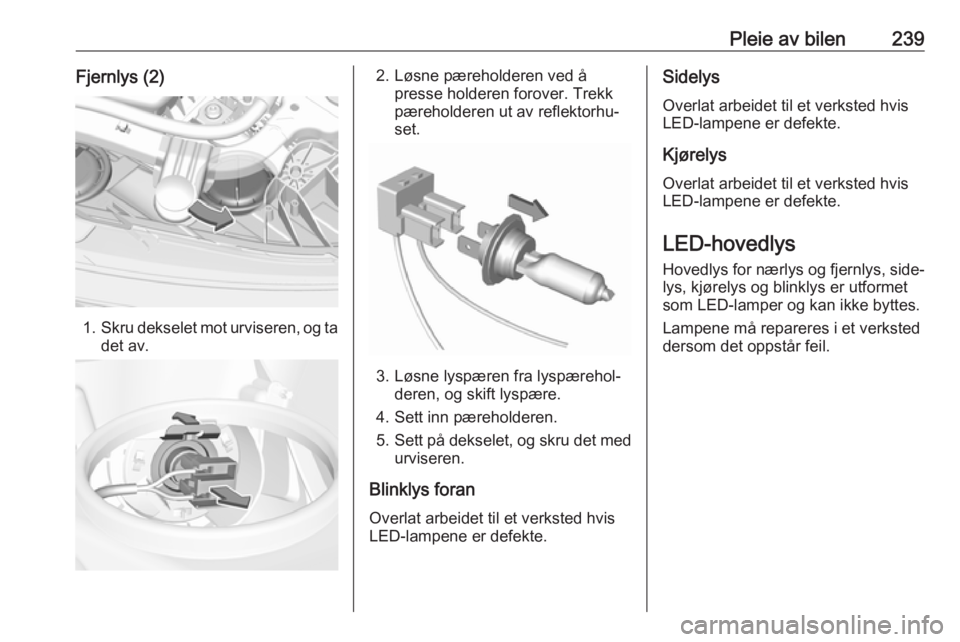

Pleie av bilen239Fjernlys (2)
1.Skru dekselet mot urviseren, og ta
det av.
2. Løsne pæreholderen ved å presse holderen forover. Trekk
pæreholderen ut av reflektorhu‐
set.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn pæreholderen.
5. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Sidelys
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Kjørelys Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformetsom LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.

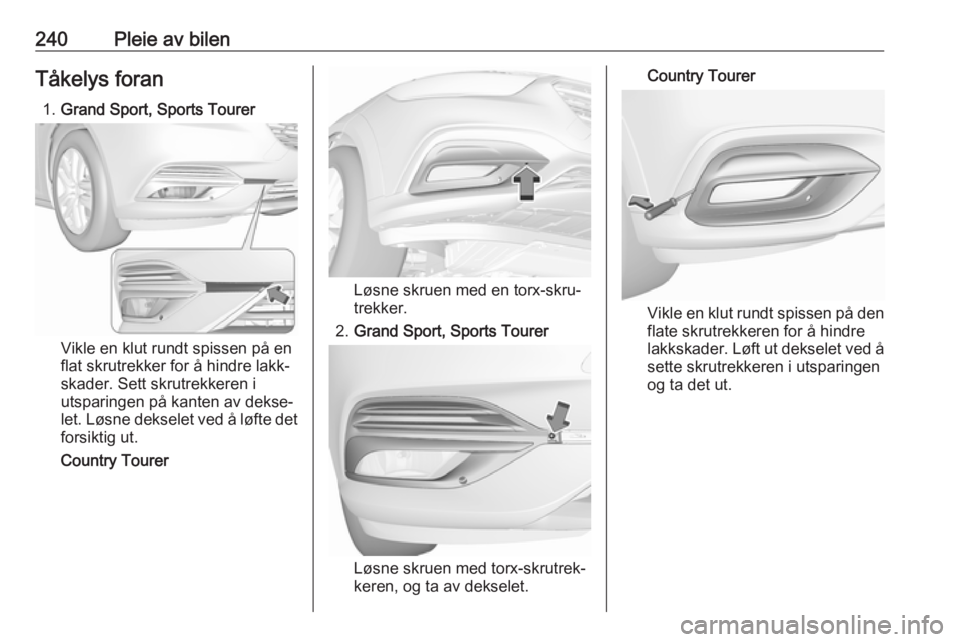

240Pleie av bilenTåkelys foran1. Grand Sport, Sports Tourer
Vikle en klut rundt spissen på en
flat skrutrekker for å hindre lakk‐
skader. Sett skrutrekkeren i
utsparingen på kanten av dekse‐
let. Løsne dekselet ved å løfte det
forsiktig ut.
Country Tourer
Løsne skruen med en torx-skru‐
trekker.
2. Grand Sport, Sports Tourer
Løsne skruen med torx-skrutrek‐
keren, og ta av dekselet.
Country Tourer
Vikle en klut rundt spissen på den
flate skrutrekkeren for å hindre
lakkskader. Løft ut dekselet ved å sette skrutrekkeren i utsparingen
og ta det ut.

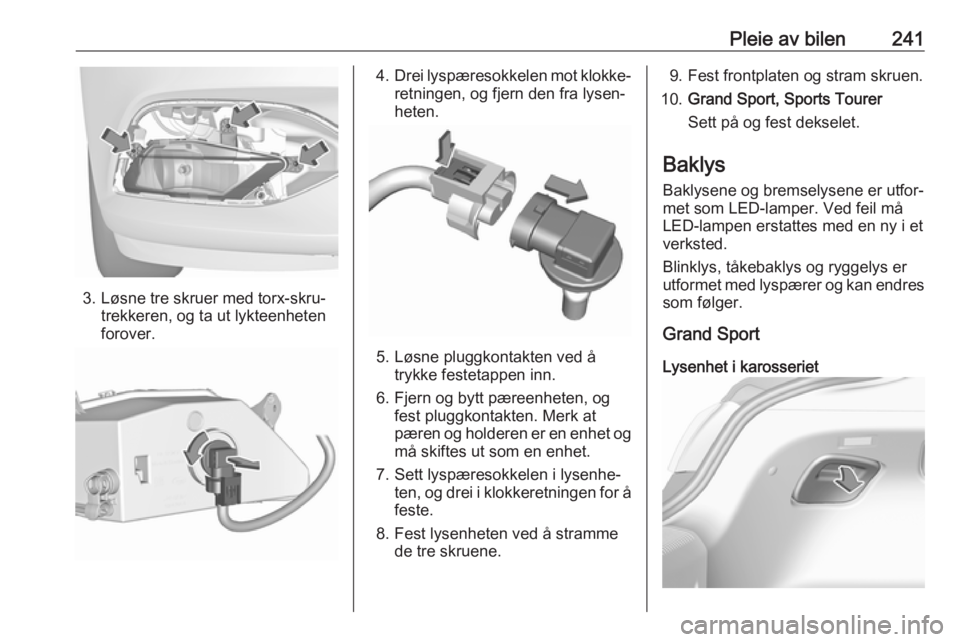

Pleie av bilen241
3. Løsne tre skruer med torx-skru‐trekkeren, og ta ut lykteenheten
forover.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
5. Løsne pluggkontakten ved å trykke festetappen inn.
6. Fjern og bytt pæreenheten, og fest pluggkontakten. Merk at
pæren og holderen er en enhet og
må skiftes ut som en enhet.
7. Sett lyspæresokkelen i lysenhe‐ ten, og drei i klokkeretningen for å
feste.
8. Fest lysenheten ved å stramme de tre skruene.
9. Fest frontplaten og stram skruen.
10. Grand Sport, Sports Tourer
Sett på og fest dekselet.
Baklys Baklysene og bremselysene er utfor‐
met som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et
verksted.
Blinklys, tåkebaklys og ryggelys er
utformet med lyspærer og kan endres
som følger.
Grand Sport
Lysenhet i karosseriet

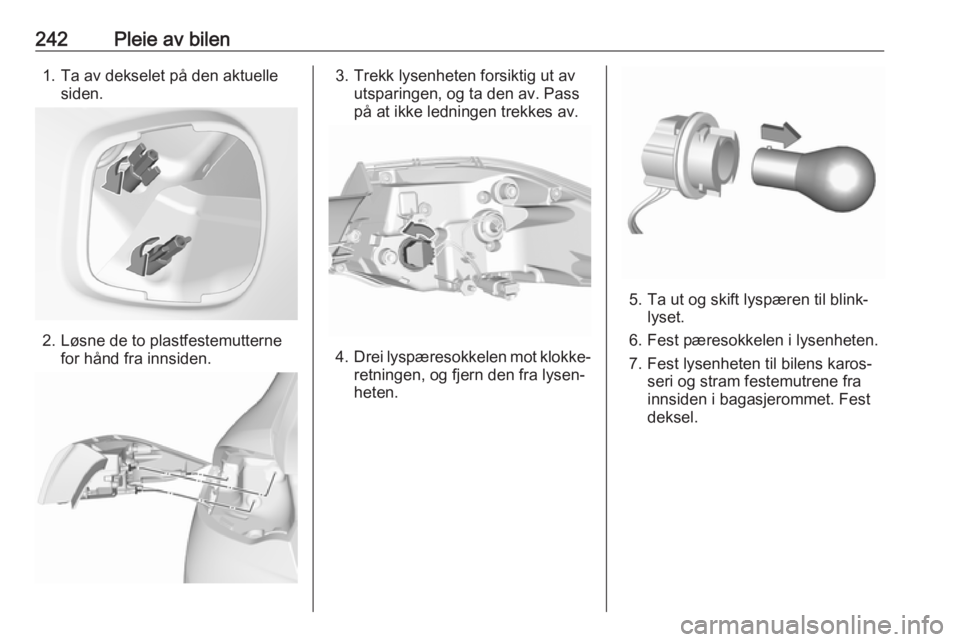

242Pleie av bilen1. Ta av dekselet på den aktuellesiden.
2. Løsne de to plastfestemutterne for hånd fra innsiden.
3. Trekk lysenheten forsiktig ut avutsparingen, og ta den av. Pass
på at ikke ledningen trekkes av.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
5. Ta ut og skift lyspæren til blink‐ lyset.
6. Fest pæresokkelen i lysenheten.
7. Fest lysenheten til bilens karos‐ seri og stram festemutrene fra
innsiden i bagasjerommet. Fest
deksel.

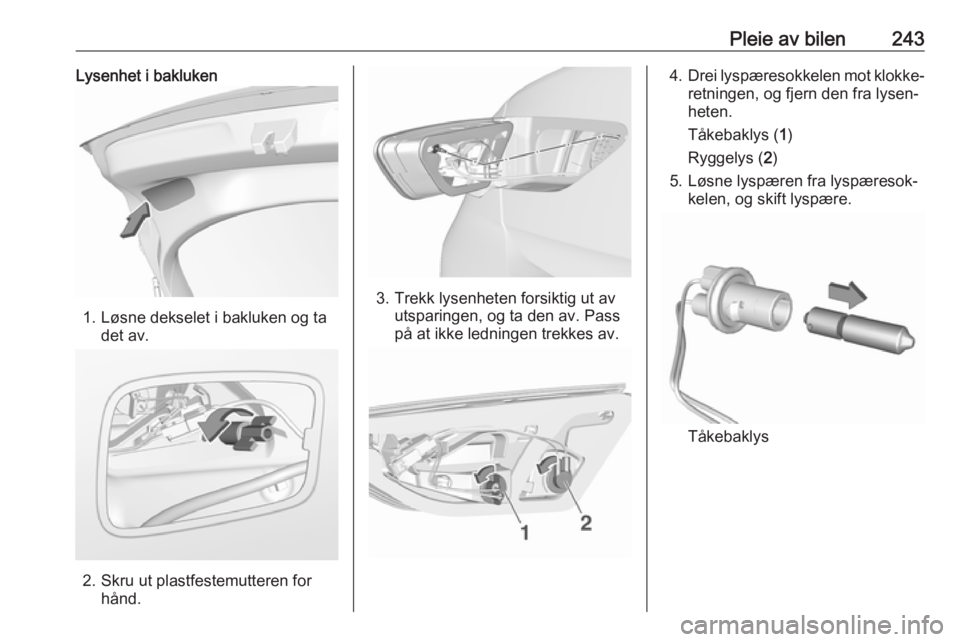

Pleie av bilen243Lysenhet i bakluken
1. Løsne dekselet i bakluken og tadet av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk lysenheten forsiktig ut avutsparingen, og ta den av. Pass
på at ikke ledningen trekkes av.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
Tåkebaklys

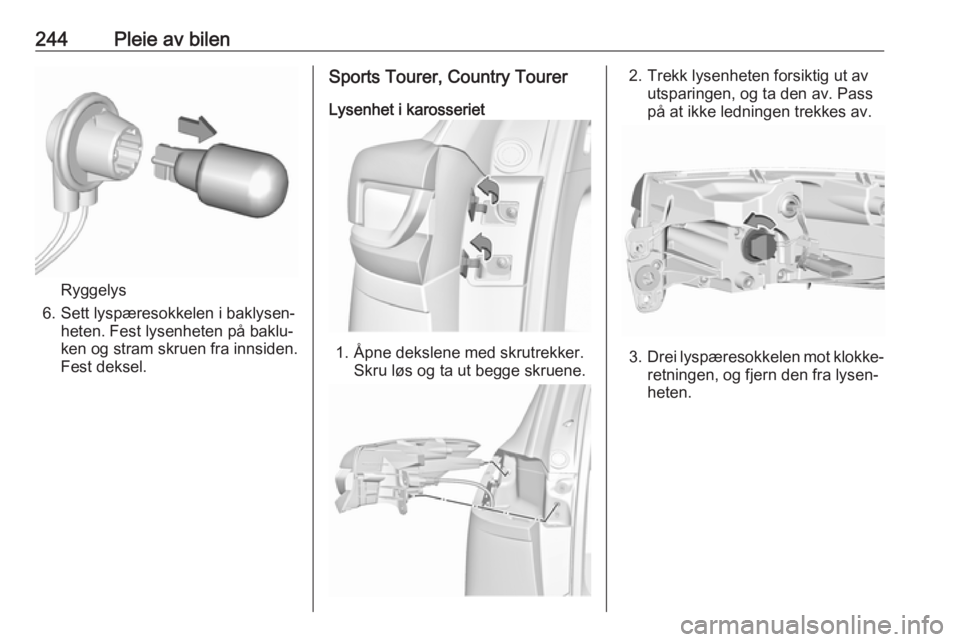

244Pleie av bilen
Ryggelys
6. Sett lyspæresokkelen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruen fra innsiden.
Fest deksel.
Sports Tourer, Country Tourer
Lysenhet i karosseriet
1. Åpne dekslene med skrutrekker. Skru løs og ta ut begge skruene.
2. Trekk lysenheten forsiktig ut avutsparingen, og ta den av. Pass
på at ikke ledningen trekkes av.
3. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.

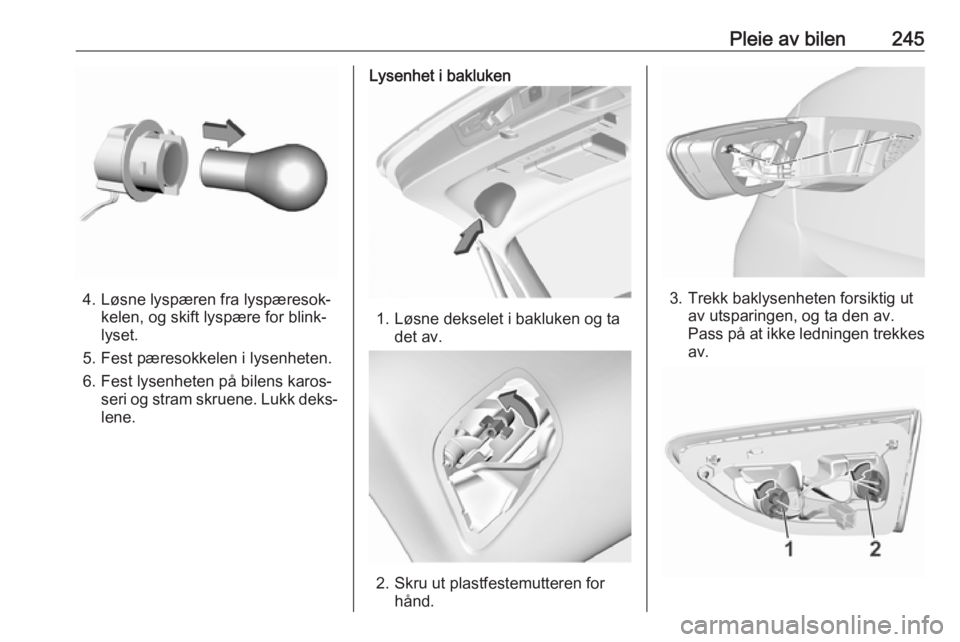

Pleie av bilen245
4. Løsne lyspæren fra lyspæresok‐kelen, og skift lyspære for blink‐
lyset.
5. Fest pæresokkelen i lysenheten.
6. Fest lysenheten på bilens karos‐ seri og stram skruene. Lukk deks‐lene.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ikke ledningen trekkes
av.

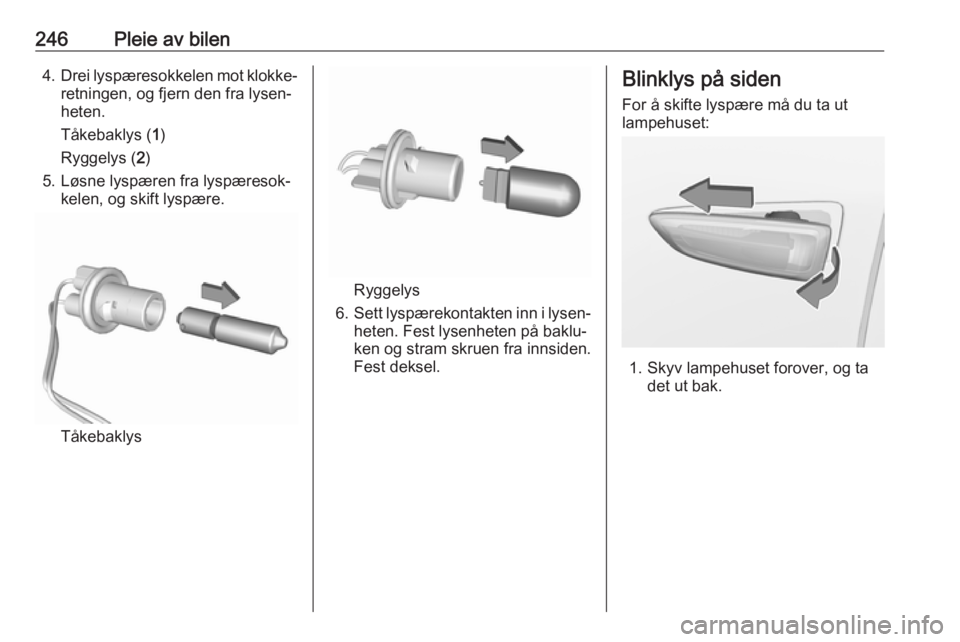

246Pleie av bilen4.Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
Tåkebaklys
Ryggelys
6. Sett lyspærekontakten inn i lysen‐
heten. Fest lysenheten på baklu‐
ken og stram skruen fra innsiden.
Fest deksel.
Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampehuset forover, og ta det ut bak.

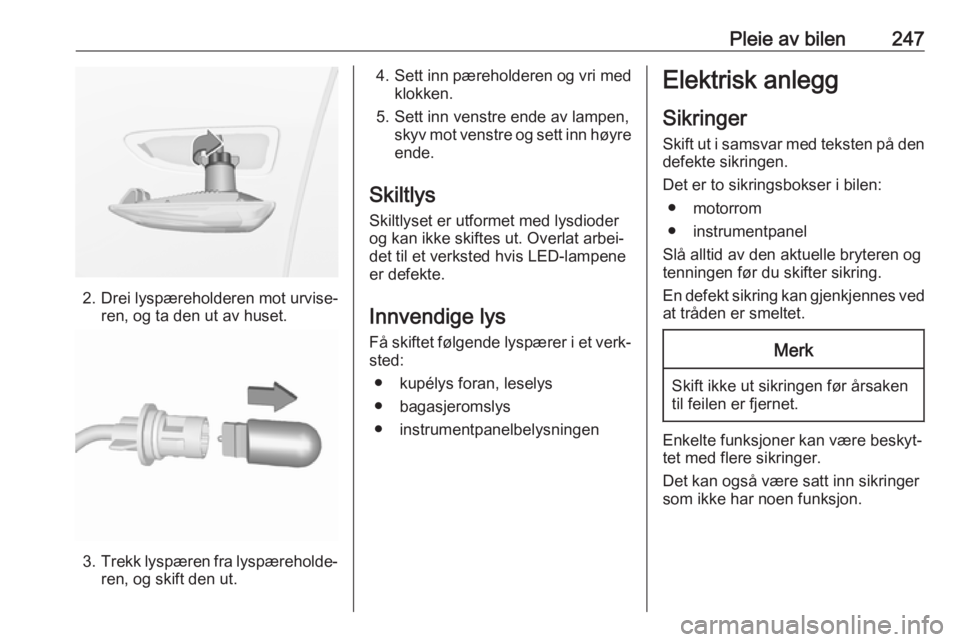

Pleie av bilen247
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Få skiftet følgende lyspærer i et verk‐ sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningenElektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den
defekte sikringen.
Det er to sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

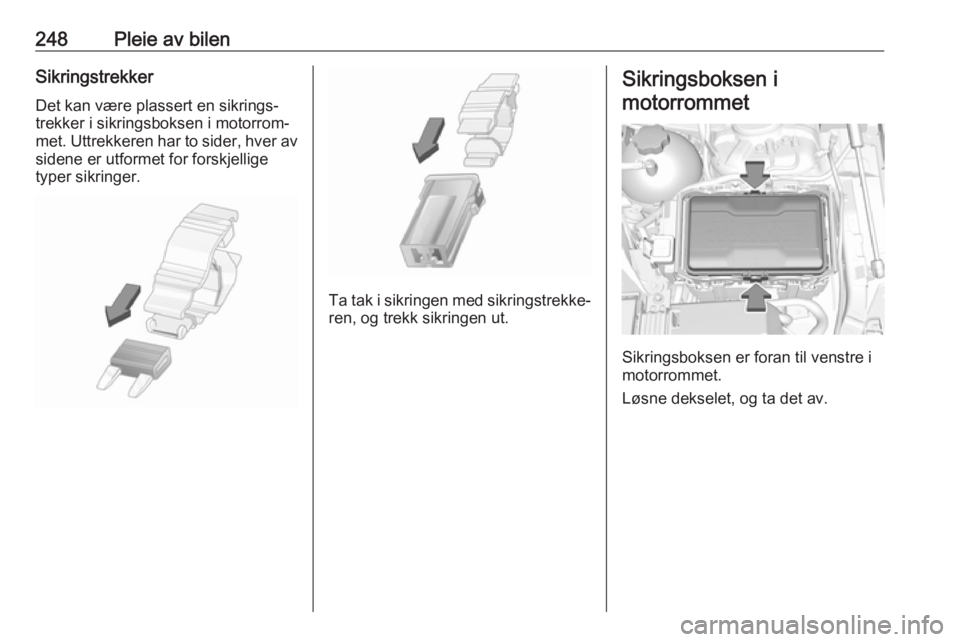

248Pleie av bilenSikringstrekkerDet kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met. Uttrekkeren har to sider, hver av
sidene er utformet for forskjellige
typer sikringer.
Ta tak i sikringen med sikringstrekke‐
ren, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
