Kjøring og bruk209med høyere hastighet enn 11 km/t i et
forovergir deaktiveres panoramasy‐
stemet også.
Surround-visning
Surround-visningen viser et bilde av
området rundt bilen sett ovenfra,
sammen med visningene fra kame‐
raene foran og bak i informasjonsdis‐
playet.
Frontvisning
Frontvisningen viser et bilde av områ‐ det foran bilen på høyre del av skjer‐
men. Visningen blir vist når det skiftes fra reversgir til et forovergir, eller når
kameraikonet i informasjonsdisplayet
berøres. Frontvisningen viser også
automatisk objekter som oppdages
innenfor 30 cm. Frontvisningen blir
bare vist ved hastighet opptil 11 km/t
i et forovergir.Utkobling
Panoramavisningssystemet er deak‐tivert:
● kjøring med hastighet over 11 km/t
● når kameraikonet ë i informa‐
sjonsdisplayet berøres
● ved skifting til nøytral eller P med
automatgir
Generell informasjon9 Advarsel
Panoramavisningssystemet skal
ikke erstatte førerens syn. Det
viser ikke barn, fotgjengere, sykli‐
ster, kryssende trafikk, dyr eller
andre gjenstander utenfor kame‐ raets visningsområde, f.eks.
under støtfangeren eller under
bilen.
Kjør ikke bilen eller parker bare
ved hjelp av panoramavisningssy‐
stemet.
Kontroller alltid omgivelsene rundt
bilen før kjøring.
9 Advarsel
Viste bilder kan være lenger borte
eller nærmere enn de ser ut. Det
viste området er begrenset og
gjenstander som finnes i nærhe‐
ten av støtfangerens ender eller
under støtfangeren vises ikke på
skjermen.
9 Advarsel
Kameraene for panoramavis‐
ningssystemet har blindsoner og
viser ikke alle gjenstander i
nærheten av bilens kanter. Fell‐
bare sidespeil som ikke er i posi‐
sjon, viser ikke panoramavisnin‐
gen korrekt.

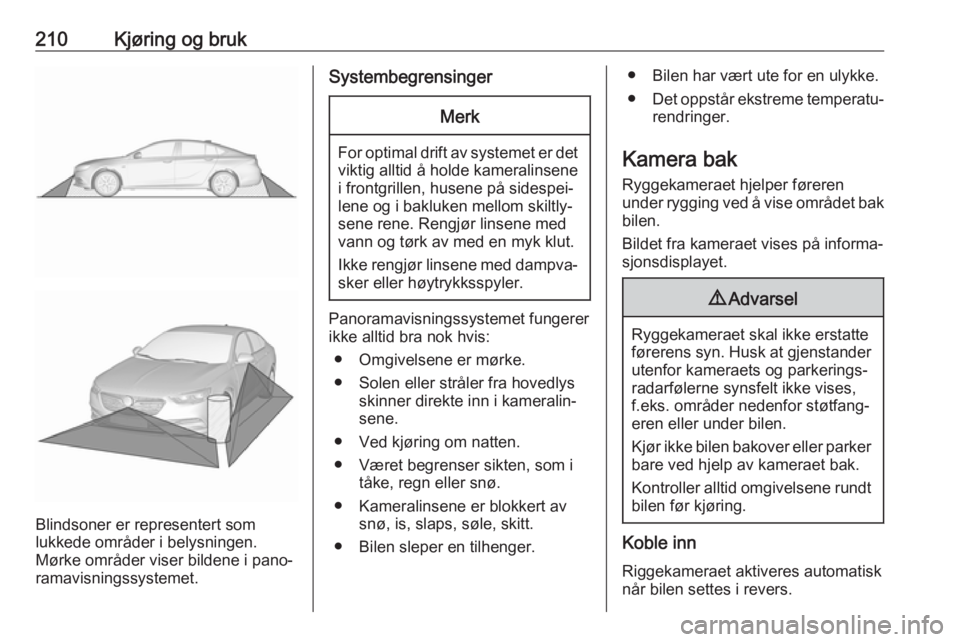

210Kjøring og bruk
Blindsoner er representert som
lukkede områder i belysningen.
Mørke områder viser bildene i pano‐
ramavisningssystemet.
SystembegrensingerMerk
For optimal drift av systemet er det
viktig alltid å holde kameralinsene
i frontgrillen, husene på sidespei‐ lene og i bakluken mellom skiltly‐
sene rene. Rengjør linsene med
vann og tørk av med en myk klut.
Ikke rengjør linsene med dampva‐ sker eller høytrykksspyler.
Panoramavisningssystemet fungerer
ikke alltid bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.
● Kameralinsene er blokkert av snø, is, slaps, søle, skitt.
● Bilen sleper en tilhenger.
● Bilen har vært ute for en ulykke.
● Det oppstår ekstreme temperatu‐
rendringer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på informa‐
sjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Kjør ikke bilen bakover eller parker bare ved hjelp av kameraet bak.
Kontroller alltid omgivelsene rundt bilen før kjøring.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.

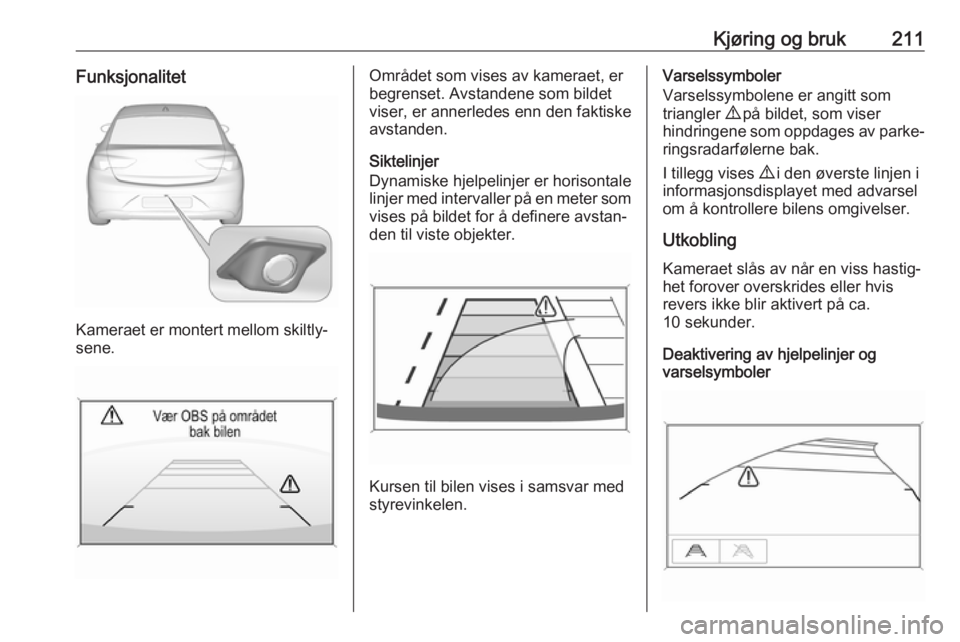

Kjøring og bruk211Funksjonalitet
Kameraet er montert mellom skiltly‐
sene.
Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Siktelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.
Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselssymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐ ringsradarfølerne bak.
I tillegg vises 9 i den øverste linjen i
informasjonsdisplayet med advarsel
om å kontrollere bilens omgivelser.
UtkoblingKameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
10 sekunder.
Deaktivering av hjelpelinjer og
varselsymboler

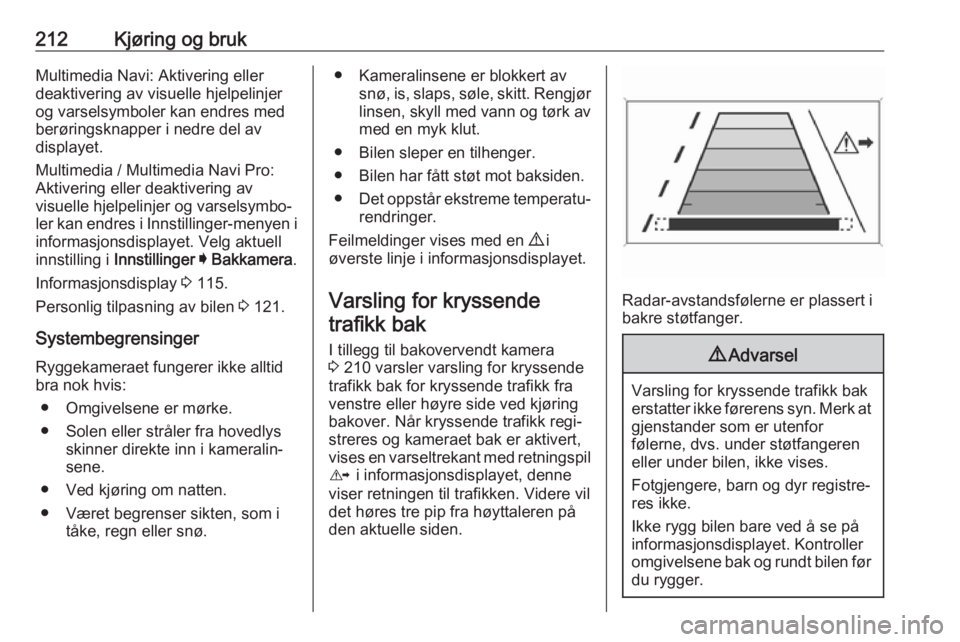

212Kjøring og brukMultimedia Navi: Aktivering eller
deaktivering av visuelle hjelpelinjer
og varselsymboler kan endres med
berøringsknapper i nedre del av
displayet.
Multimedia / Multimedia Navi Pro: Aktivering eller deaktivering av
visuelle hjelpelinjer og varselsymbo‐
ler kan endres i Innstillinger-menyen i informasjonsdisplayet. Velg aktuell
innstilling i Innstillinger I Bakkamera .
Informasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 121.
Systembegrensinger
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.● Kameralinsene er blokkert avsnø, is, slaps, søle, skitt. Rengjørlinsen, skyll med vann og tørk avmed en myk klut.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.
Feilmeldinger vises med en 9 i
øverste linje i informasjonsdisplayet.
Varsling for kryssende trafikk bak
I tillegg til bakovervendt kamera
3 210 varsler varsling for kryssende
trafikk bak for kryssende trafikk fra
venstre eller høyre side ved kjøring
bakover. Når kryssende trafikk regi‐
streres og kameraet bak er aktivert,
vises en varseltrekant med retningspil K i informasjonsdisplayet, denne
viser retningen til trafikken. Videre vil
det høres tre pip fra høyttaleren på
den aktuelle siden.
Radar-avstandsfølerne er plassert i
bakre støtfanger.
9 Advarsel
Varsling for kryssende trafikk bak
erstatter ikke førerens syn. Merk at gjenstander som er utenfor
følerne, dvs. under støtfangeren
eller under bilen, ikke vises.
Fotgjengere, barn og dyr registre‐
res ikke.
Ikke rygg bilen bare ved å se på informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.

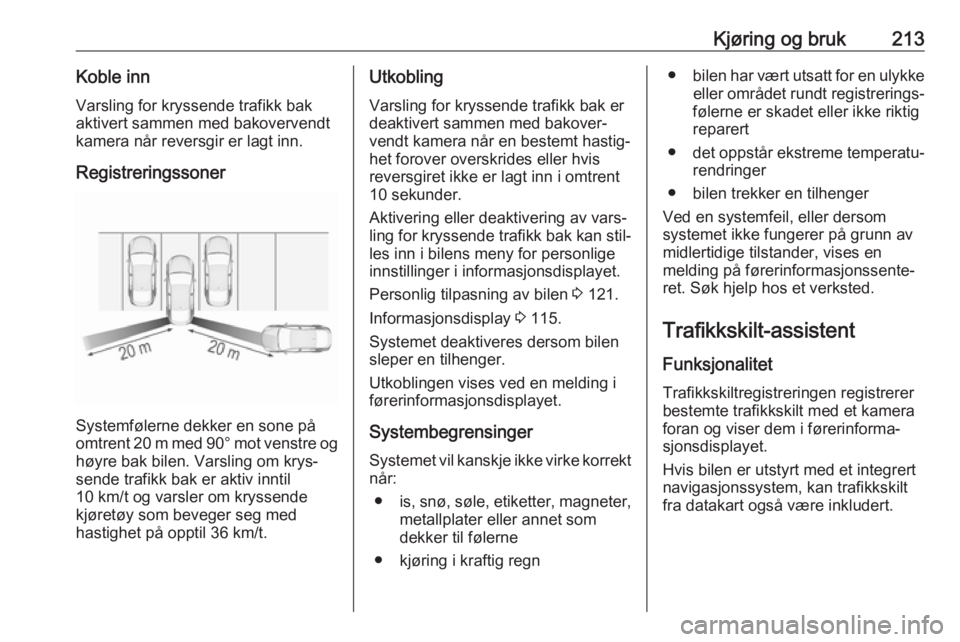

Kjøring og bruk213Koble innVarsling for kryssende trafikk bak
aktivert sammen med bakovervendt
kamera når reversgir er lagt inn.
Registreringssoner
Systemfølerne dekker en sone på
omtrent 20 m med 90° mot venstre og
høyre bak bilen. Varsling om krys‐ sende trafikk bak er aktiv inntil
10 km/t og varsler om kryssende
kjøretøy som beveger seg med
hastighet på opptil 36 km/t.
Utkobling
Varsling for kryssende trafikk bak er
deaktivert sammen med bakover‐ vendt kamera når en bestemt hastig‐
het forover overskrides eller hvis reversgiret ikke er lagt inn i omtrent10 sekunder.
Aktivering eller deaktivering av vars‐
ling for kryssende trafikk bak kan stil‐ les inn i bilens meny for personlige
innstillinger i informasjonsdisplayet.
Personlig tilpasning av bilen 3 121.
Informasjonsdisplay 3 115.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Systembegrensinger
Systemet vil kanskje ikke virke korrekt når:
● is, snø, søle, etiketter, magneter,
metallplater eller annet som
dekker til følerne
● kjøring i kraftig regn● bilen har vært utsatt for en ulykke
eller området rundt registrerings‐
følerne er skadet eller ikke riktig
reparert
● det oppstår ekstreme temperatu‐
rendringer
● bilen trekker en tilhenger
Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.
Trafikkskilt-assistent Funksjonalitet Trafikkskiltregistreringen registrerer
bestemte trafikkskilt med et kamera
foran og viser dem i førerinforma‐
sjonsdisplayet.
Hvis bilen er utstyrt med et integrert
navigasjonssystem, kan trafikkskilt
fra datakart også være inkludert.

214Kjøring og bruk

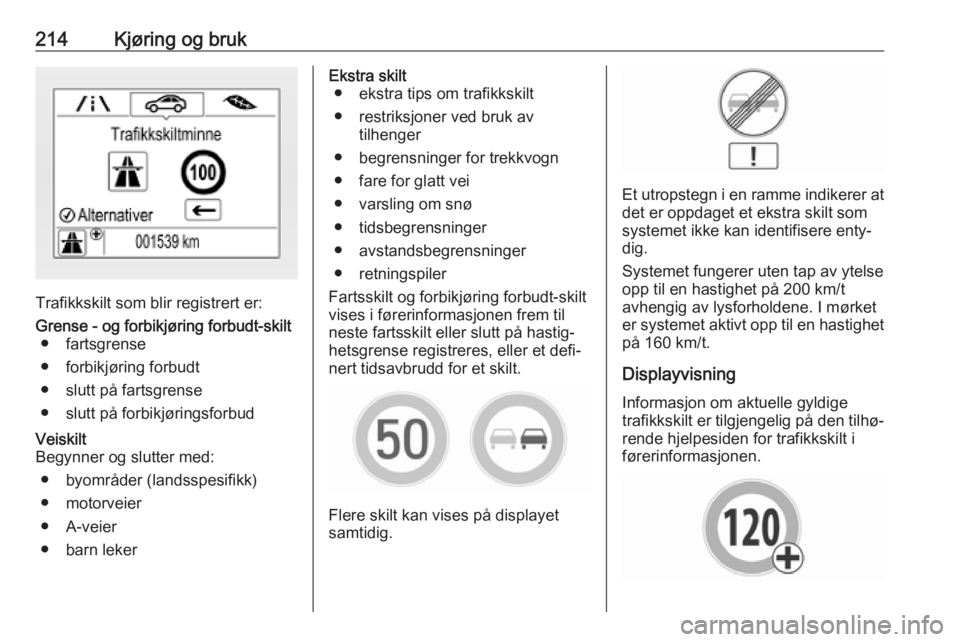

Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt● fartsgrense
● forbikjøring forbudt
● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● restriksjoner ved bruk av tilhenger
● begrensninger for trekkvogn
● fare for glatt vei
● varsling om snø
● tidsbegrensninger
● avstandsbegrensninger
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt
vises i førerinformasjonen frem til
neste fartsskilt eller slutt på hastig‐
hetsgrense registreres, eller et defi‐
nert tidsavbrudd for et skilt.
Flere skilt kan vises på displayet
samtidig.
Et utropstegn i en ramme indikerer at
det er oppdaget et ekstra skilt som
systemet ikke kan identifisere enty‐
dig.
Systemet fungerer uten tap av ytelse
opp til en hastighet på 200 km/t
avhengig av lysforholdene. I mørket
er systemet aktivt opp til en hastighet på 160 km/t.
Displayvisning
Informasjon om aktuelle gyldige
trafikkskilt er tilgjengelig på den tilhø‐
rende hjelpesiden for trafikkskilt i
førerinformasjonen.

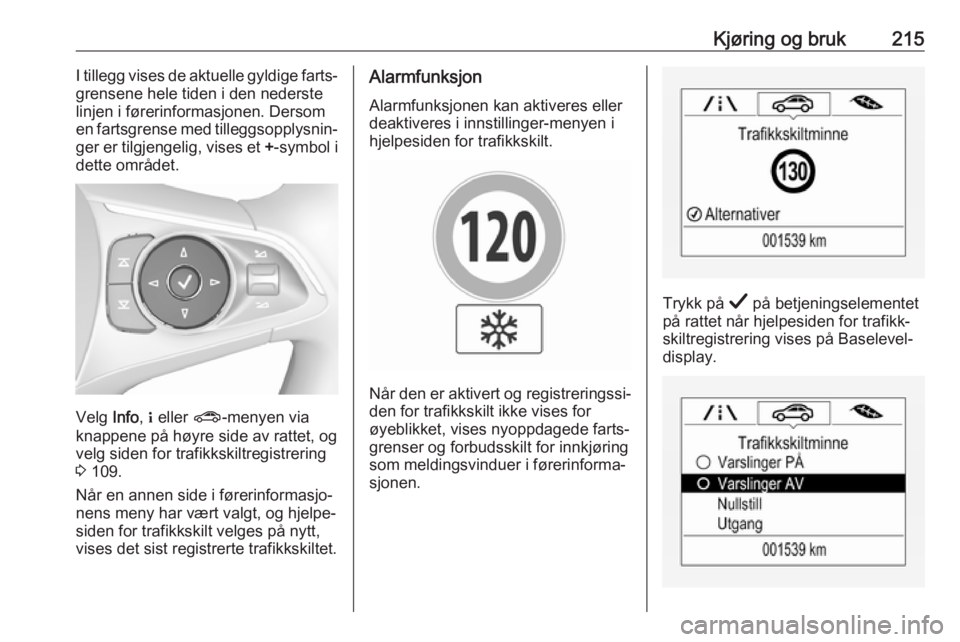

Kjøring og bruk215I tillegg vises de aktuelle gyldige farts‐
grensene hele tiden i den nederste
linjen i førerinformasjonen. Dersom en fartsgrense med tilleggsopplysnin‐ ger er tilgjengelig, vises et +-symbol i
dette området.
Velg Info, " eller ?-menyen via
knappene på høyre side av rattet, og
velg siden for trafikkskiltregistrering
3 109.
Når en annen side i førerinformasjo‐
nens meny har vært valgt, og hjelpe‐
siden for trafikkskilt velges på nytt,
vises det sist registrerte trafikkskiltet.
Alarmfunksjon
Alarmfunksjonen kan aktiveres eller
deaktiveres i innstillinger-menyen i
hjelpesiden for trafikkskilt.
Når den er aktivert og registreringssi‐ den for trafikkskilt ikke vises for
øyeblikket, vises nyoppdagede farts‐
grenser og forbudsskilt for innkjøring
som meldingsvinduer i førerinforma‐
sjonen.
Trykk på Å på betjeningselementet
på rattet når hjelpesiden for trafikk‐
skiltregistrering vises på Baselevel-
display.

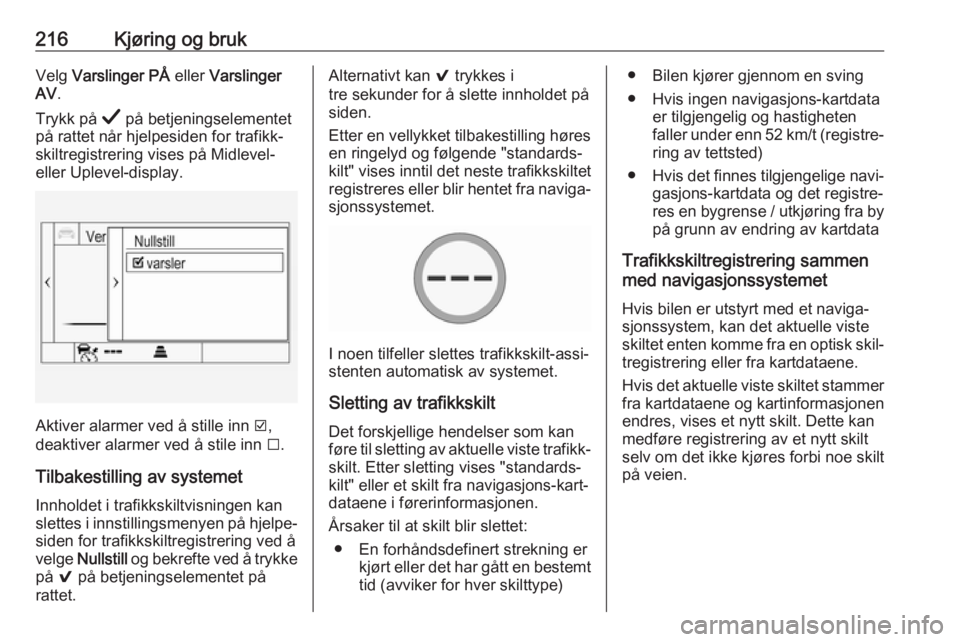

216Kjøring og brukVelg Varslinger PÅ eller Varslinger
AV .
Trykk på Å på betjeningselementet
på rattet når hjelpesiden for trafikk‐
skiltregistrering vises på Midlevel-
eller Uplevel-display.
Aktiver alarmer ved å stille inn J,
deaktiver alarmer ved å stile inn I.
Tilbakestilling av systemet Innholdet i trafikkskiltvisningen kan
slettes i innstillingsmenyen på hjelpe‐ siden for trafikkskiltregistrering ved å
velge Nullstill og bekrefte ved å trykke
på 9 på betjeningselementet på
rattet.
Alternativt kan 9 trykkes i
tre sekunder for å slette innholdet på
siden.
Etter en vellykket tilbakestilling høres en ringelyd og følgende "standards‐
kilt" vises inntil det neste trafikkskiltet
registreres eller blir hentet fra naviga‐
sjonssystemet.
I noen tilfeller slettes trafikkskilt-assi‐
stenten automatisk av systemet.
Sletting av trafikkskilt Det forskjellige hendelser som kan
føre til sletting av aktuelle viste trafikk‐ skilt. Etter sletting vises "standards‐
kilt" eller et skilt fra navigasjons-kart‐
dataene i førerinformasjonen.
Årsaker til at skilt blir slettet: ● En forhåndsdefinert strekning er kjørt eller det har gått en bestemttid (avviker for hver skilttype)
● Bilen kjører gjennom en sving
● Hvis ingen navigasjons-kartdata er tilgjengelig og hastigheten
faller under enn 52 km/t (registre‐
ring av tettsted)
● Hvis det finnes tilgjengelige navi‐
gasjons-kartdata og det registre‐
res en bygrense / utkjøring fra by på grunn av endring av kartdata
Trafikkskiltregistrering sammen
med navigasjonssystemet
Hvis bilen er utstyrt med et naviga‐
sjonssystem, kan det aktuelle viste
skiltet enten komme fra en optisk skil‐ tregistrering eller fra kartdataene.
Hvis det aktuelle viste skiltet stammer fra kartdataene og kartinformasjonen
endres, vises et nytt skilt. Dette kan medføre registrering av et nytt skiltselv om det ikke kjøres forbi noe skiltpå veien.

Kjøring og bruk217Systembegrensinger
Trafikkskiltassistenten fungerer
kanskje ikke korrekt hvis:
● Kjørehastigheten er over 200 km/t.
● Kjøring på svingete eller kuperte veier.
● Ved kjøring om natten.
● Området i frontruten hvor front‐ kameraet er plassert, er ikke renteller påvirkes av fremmede gjen‐
stander, f.eks. klebemerker.
● Været begrenser sikten, som i tåke, regn eller snø.
● Solen skinner direkte inn i kame‐
ralinsene.
● Trafikkskilt er helt eller delvis tildekket eller vanskelige å se.
● Trafikkskiltene er montert feil eller skadet.
● Trafikkskilt som ikke overholder Wien-konvensjonen om trafikk‐
skilt og signaler.
● Navigasjonens kartdata er utda‐ tert.Merk
Hensikten med systemet er å
hjelpe føreren med å registrere
bestemte trafikkskilt innenfor et
definert hastighetsområde. Ikke
overse trafikkskilt som ikke vises
av systemet.
Systemet registrerer ingen andre
skilt enn de vanlige skiltene som
eventuelt måtte angi eller avslutte
en fartsgrense.
La ikke denne spesielle funksjo‐
nen friste deg til å være mindre
konsentrert om kjøringen.
Tilpass alltid hastigheten etter
kjøreforholdene.
Førerassistansesystemene fritar
ikke føreren fra det fulle ansvaret
for kjøringen.
Filholderassistent
Filholderassistenten bidrar til å unngåkollisjoner på grunn av utilsiktede
kjørefeltendringer. Frontkameraet
registrerer veimerkingen på begge
sider av bilen. Hvis bilen nærmer seg
en filmarkering, vil rattet dreies forsik‐
tig for å posisjonere bilen tilbake i
kjørebanen. Drei rattet i samme
retning hvis systemet ikke styrer
tilstrekkelig. Drei rattet forsiktig i
motsatt retning hvis du vil skifte fil.
Markert kryssing av en filmarkering
uten overstyring av filholderassisten‐
ten, starter en visuell og akustisk
varsling.
I tillegg indikeres status for filholde‐
rassistenten på Førerassistanse -
siden i førerinformasjonen 3 109.
Utilsiktet kjørefeltendring blir antatt ● uten bruk av blinklyset
● når blinklyset brukes i motsatt retning av kjørefeltendringen
● uten bremsing
● uten akselerasjon
● uten aktiv styring.
Les dette
Systemet slås av ved registrering av
uklare filmarkeringer, f.eks. i veiar‐
beidsområder.
Les dette
Systemet kan slås av hvis det
oppdager filer som er for smale, for
brede eller for svingete.

218Kjøring og brukKoble inn
Filholderassistenten aktiveres ved å
trykke a. Lysdioden i knappen
tennes for å vise at systemet er på.
Når kontrollampen a i instrument‐
gruppen på informasjonsrute-
displayet lyser grønt, er systemet klar for assistanse.
Systemet virker når farten er mellom
60 km/t og 180 km/t og veien har
kjørefeltmerking.
Systemet dreier rattet forsiktig og varsellampen a endres til gult hvis
bilen nærmer seg en registrert filmar‐
kering uten at det brukes blinklys i
denne retningen.
Systemet varsler ved å blinke a
sammen med tre ringelyder fra den aktuelle kanten, hvis bilen endrer
kjørefelt markert.
Systemet fungerer bare når veimer‐
king registreres.
Hvis systemet bare registrerer filmar‐ keringer på den ene siden av veien,
vil den bare hjelpe til på denne siden.
Filholderassistenten registrerer
kjøring uten hendene på rattet. I dette tilfellet vises en melding i førerinfor‐
masjonen og det høres en lyd så
lenge filholderassistenten registrerer
kjøring uten hendene på rattet.Indikasjon på Førerassistanse-siden
Hvis systemet er aktivt, men én eller
begge filer ikke er registrert, vises de
som en stiplet linje med hule streker,
som vist på høyre side av bilen i illu‐
strasjonen over.
Hvis systemet registrer en fil, vises
den som en grønn, stiplet linje, som
vist på høyre side av bilen i illustra‐
sjonen over. Den stiplede linjen blir
oransje hvis bilen nærmer seg en
registrert filmerking uten at blinklyset
i den retningen er slått på.
