Pleje af bilen2494. Isæt fatningen, og drej den meduret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys Nummerpladelyset er udformet som
lysdioder og kan ikke udskiftes. Hvis
lysdioderne er defekte, skal de
udskiftes på et værksted.
Kabinelys
Få følgende pærer udskiftet på et
værksted:
● kabinelys, læselamper
● lastrumsbelysning
● instrumentlysElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet. Tangen har to
sider til forskellige sikringstyper.

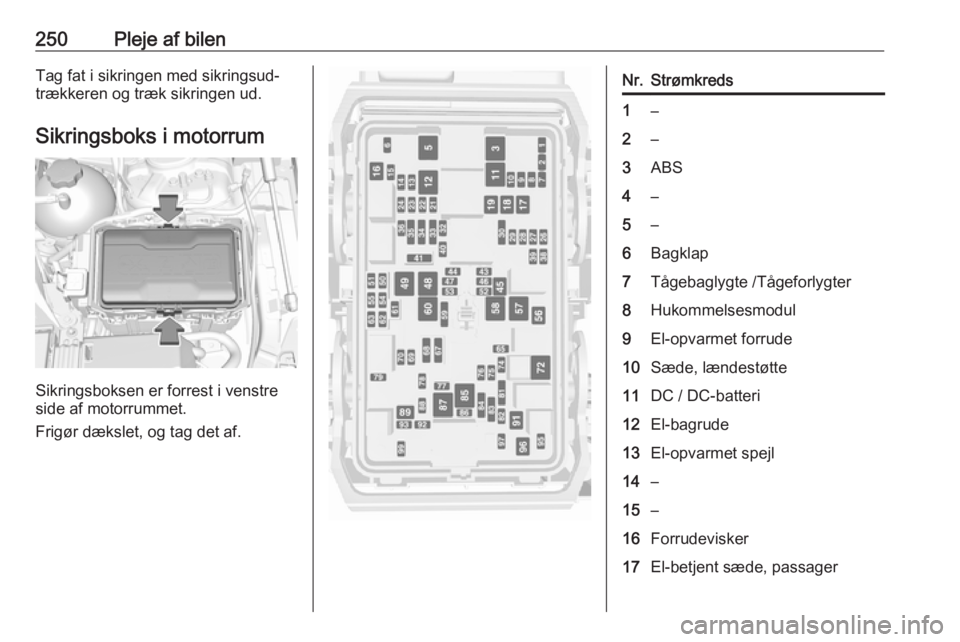

250Pleje af bilenTag fat i sikringen med sikringsud‐
trækkeren og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Nr.Strømkreds1–2–3ABS4–5–6Bagklap7Tågebaglygte /Tågeforlygter8Hukommelsesmodul9El-opvarmet forrude10Sæde, lændestøtte11DC / DC-batteri12El-bagrude13El-opvarmet spejl14–15–16Forrudevisker17El-betjent sæde, passager

Pleje af bilen251Nr.Strømkreds18Solafskærmning19El-betjent sæde, fører20–21Soltag22Bagrudevisker / airbag23Adaptive Forward Lighting (AFL)24–25–26Gearkassestyreenhed27Tænding / instrumentpanel28–29Bakkamera / ventilationsspjæld30Fejlkontrollampe / anhænger31–32Kamera33Sædevarme foran34Sædevarme bagNr.Strømkreds35Dæmpning / firehjulstræk36Brændstofsystem37–38–39–40Ratlås41–42–43Opvarmet rat44Lyslængderegulering45–46Motorstyreenhed47–48DC/DC-omformer / Ventilations‐
spjæld / E-Boost49Styremodul for bagdør50–51–Nr.Strømkreds52–53–54–55–56Starter57–58–59Venstre forlygte (LED)60Køleblæser61–62–63–64–65Klimastyring66–67–68–

252Pleje af bilenNr.Strømkreds69Højre fjernlys (halogen) / højre
forlygte (LED)70Venstre fjernlys (halogen)71–72Starter73–74Gearkassestyreenhed75Motorstyreenhed76Udstødningsreduktionsystem77–78Horn79Sprinklersystem80–81Motorstyreenhed82–83Tændspole84Tændspole85DrivaggregatNr.Strømkreds86–87Dieselolieopvarmning88Luftspjæld89–90–91–92Efterkogningspumpe93Elektronisk nøglesystem94–95Kølervæskepumpe96Dieselolieopvarmning97–98–99Kølervæskepumpe
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet.
Løsn dækslet på siden, og tag det af.

Pleje af bilen253
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion / rørvarmelegeme12NO
x reduktion / sodsensor13AdBlue-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17AlarmNr.Strømkreds18Karrosseristyreenhed19AdBlue-modul20Karrosseristyreenhed21Karrosseristyreenhed22Karrosseristyreenhed23Elektrisk ratlås24Airbag25Diagnosestik26Stikdåse i bagagerum27EBCM-ventil28Politibestemmelser29–30–31Kontakter på rattet32Tændingskontakt33Klimastyring34Midterste gatewaymodul

254Pleje af bilenNr.Strømkreds35AUX / USB-stik36Trådløs oplader37Bagrudevisker38OnStar-modul39Display40Parkeringspilot41Konsol over hovedet42Infotainment-systemBilens værktøj
Værktøj
Biler med reservehjul
Donkraften med hjulnøgle, værktøjet,
en forlængerbolt til fastgørelse af et
ødelagt hjul og bugseringskrogen er
anbragt i en værktøjskasse under
reservehjulet i lastrummet.
Reservehjul 3 266.
Biler uden reservehjul
Skruetrækkeren og bugseringskro‐
gen findes i en kasse under gulvaf‐ dækningen i lastrummet.
Lappesæt 3 261.

Pleje af bilen255Biler med højttalersystem
Skruetrækkeren og bugseringskro‐
gen findes under gulvafdækningen i lastrummet, ved siden af den runde
højttalersystemkomponent.
Lappesæt 3 261.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg
for at dækket ikke klemmes mod kant‐ stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Alle dækstørrelser er tilladt som
vinterdæk 3 292.GSi med dæk af typen Michelin Pilot
Super Sport eller Pilot Sport 4 S
Denne model er fabriksudstyret med
højtydende sportsdæk, som har
nedsat ydeevne ved lave temperatu‐
rer9 Fare
Brug vinterdæk ved temperaturer
under 0 °C, da de højtydende
sportsdæk ellers kan blive beska‐
diget.
Dækmærkning
Fx 215/60 R 16 95 V
215:dækbredde i mm60:tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat16:fælgdiameter i tommer95:kodetal for bæreevne f.eks.: 95
svarer til 690 kgV:kodebogstav for hastigheds‐
grænse

256Pleje af bilenKodebogstav for hastighedsgrænse:Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/t
Vælg et dæk, der egner sig til denne
bils maksimumhastighed. Se EØF-
overensstemmelseserklæringen, der
følger med bilen, eller andre nationale
registreringsdokumenter. Ekstraud‐
styr kan reducere bilens tophastig‐
hed.
Dæk med foreskrevet
omløbsretning
Dæk med foreskrevet omløbsretning
bør monteres, så de roterer i den
rigtige retning. Den korrekte omløbs‐
retning vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet.
Det gælder også ved biler med over‐
vågningssystem for dæktrykket.
Dæktryk 3 292.
Dæktrykmærkaten på rammen af
venstre fordør viser de originale dæk
og de tilsvarende dæktryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både
sommer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
Sørg for, at indstillingen for dækbe‐
lastning passer til det aktuelle
dæktryk.
Dækbelastning 3 257.
For lavt eller for højt dæktryk øger dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find drivaksel- og karrosseristil.2. Find motorens id-kode. Motordata 3 285.
3. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 292.
De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmelses‐ erklæringen, der følger med bilen,
eller andre nationale registreringsdo‐
kumenter.
Føreren er ansvarlig for korrekt
indstilling af dæktryk.

Pleje af bilen2579Advarsel
For lidt luft kan føre til stærk
opvarmning af dækkene. Dette kan resultere i indre beskadigel‐
ser, som viser sig under store
hastigheder, ved at slidbanen
løsner sig, og dækket punkterer.
9 Advarsel
For specifikke dæk kan det anbe‐
falede dæktryk i dæktryktabellen
overstige det maksimale dæktryk,
der er angivet på dækket.
Dæktrykket må aldrig være højere end det maksimale dæktryk, der erangivet på dækket.
Efter justering af dæktrykket, vælg
den relevante indstilling for dækbe‐
lastning på siden Dækbelastning i
Førerinformationscentret 3 108.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger
dæktemperatur og -tryk. De dæktryk,
der fremgår af dækmærkaten og
dæktrykdiagrammet, gælder for kolde dæk, dvs. ved 20 °C.
Dæktrykket stiger med næsten
10 kPa ved en temperaturstigning på
10 °C . Der skal tages højde for dette,
hvis varme dæk kontrolleres.
Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning
Systemet overvåger dæktrykket på
alle fire hjul en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige
dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande hvor dæktrykovervågnings‐
systemet er lovpligtigt vil brug af hjul
uden tryksensorer medføre, at
bilens kørselsgodkendelse er ugyl‐
dig.
Vælg siden Dæktryksovervågning i
menuen Info i førerinformationscen‐
teret 3 108.
Systemets status og trykadvarsler
vises i form af en meddelelse, der
angiver det tilsvarende hjul i førerin‐ formationscentret.

258Pleje af bilenSystemet tager højde for dækkenes
temperatur og indstillingen af dækbe‐
lastning i forbindelse med advars‐
lerne.
Indstilling af dækbelastning, se
herunder i dette afsnit.
Temperaturafhængighed 3 256.
Basisniveau display: Hvis trykket i et
dæk falder betydeligt, vises den
pågældende dæktrykværdi spejl‐
vendt.
Midlevel- og upleveldisplay: Dæktryk‐ værdier i det normale interval vises
med grønne bogstaver. Hvis trykket i
et dæk falder betydeligt, ændres
farven på den pågældende værdi til
gult.
Et registreret lavt dæktryk vises med
kontrollampen w 3 106.
Hvis
w tænder, skal du stoppe så
hurtigt som muligt og pumpe
dækkene op som anbefalet 3 292.
Sørg for, at bilens læsningsstatus
svarer til det valgte dæktryk. Status
for bilens belastning, se herunder i
dette afsnit.
Efter oppumpning kan det være
nødvendigt at køre et stykke vej for at opdatere dæktrykværdierne i førerin‐
formationscentret. I løbet af dette tids‐
rum kan w blive ved med at lyse.
Hvis w tænder ved lavere temperatu‐
rer og slukker efter et stykke tids
kørsel, kan dette være tegn på, at
dæktrykket begynder at blive for lavt.
Dæktrykket kontrolleres.
Fejlmeddelelser 3 120.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et reservehjul eller et nødhjul er ikke
udstyret med trykføler. Dæktrykover‐
vågningen fungerer ikke for sådanne
hjul. Kontrollampen w tænder. Syste‐
met forbliver i funktion for de øvrige tre hjul.Brug af flydende lappesæt kan
påvirke systemets funktion. Der kan
bruges fabriksgodkendte reparati‐ onssæt.
Ved brug af elektroniske enheder eller i nærheden af faciliteter, der
anvender lignende bølgefrekvenser,
risikerer man, at dæktrykovervåg‐
ningssystemet forstyrres.
Hver gang dækkene skiftes, skal
dæktrykovervågningssystemet
afmonteres og efterses. I den
påskruede sensor udskiftes ventilind‐
satsen og tætningsringen. I den
påklipsede sensor udskiftes hele
ventilspindlen.
Bilens laststatus Tilpas dæktrykket efter belastningstil‐
standen ifølge dækinformationsmær‐
katen eller dæktrykdiagrammet
3 292, og vælg den korrekte indstil‐
ling i Dæktryk Indstilling inden for
Bilinformationsmenuen 3 108 . Denne
indstilling bestemmer referencetryk‐ ket for dæktrykadvarslerne.
