Kørsel og betjening211
Skærmen på informationsdisplayet er
opdelt i to dele: til venstre er der
udsyn fra over bilen, og til højre er der
udsyn fra foran eller bagved bilen,
afhængigt af det valgte gear. Parke‐
ringssensorerne supplerer informati‐
onerne om visningen.
Aktivering Panoramaudsynssystemet er aktive‐ret:
● vælg bakgear
● tryk på kameraikonet ë på
informationsdisplayet
● for tæt på en genstand forude
Funktion
Udsyn bagud
Udsyn bagud viser et billede af områ‐
det bag bilen i højre side af skærmen, når bilen er i bakgear.
En advarselstrekant 9 kan vises på
skærmen, når forhindringer detekte‐ res af de bageste sensorer i Parke‐
ringsassistenten. Trekanten skifter
fra gul til rød og bliver større, jo
tættere genstanden kommer.
Det tidligere indhold af informations‐
displayet vises, når bilen ikke
længere er i bakgear efter en kort
forsinkelse. For at vende tilbage til det
forrige displayindhold hurtigere, skal
du trykke på kameraikonet på
informationsdisplayet. Ved kørsel
med over 11 km/t i et fremadgående
gear deaktiveres panoramasystemet også.
Omgivelsesvisning
Omgivelsesvisning viser et billede af området omkring bilen ovenfra,
sammen med billeder fra front- eller
bageste kamera på informationsdis‐
playet.Frontvisning
Frontvisning viser et billede af områ‐
det foran bilen i den højre side af
skærmen. Visningen aktiveres, når
der skiftes fra bakgear til et fremad‐
gear, eller ved at trykke på kamerai‐
konet på informationsdisplayet.
Frontvisning viser også automatisk
genstande, der detekteres inden for
30 cm. Frontvisningen vises kun op til
en hastighed på 11 km/t i et fremad‐ gående gear.
Deaktivering
Panoramaudsynssystemet er deakti‐
veret:
● en kørehastighed på over 11 km/t
● tryk på kameraikonet ë på
informationsdisplayet
● skift til frigear eller P med auto‐ matisk gearkasse

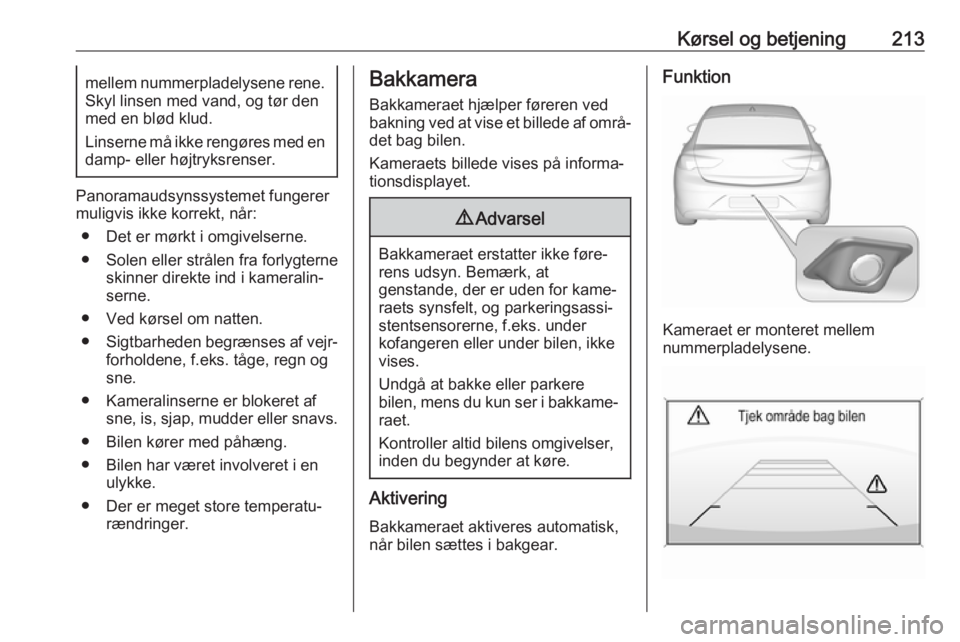

Kørsel og betjening213mellem nummerpladelysene rene.
Skyl linsen med vand, og tør den
med en blød klud.
Linserne må ikke rengøres med en damp- eller højtryksrenser.
Panoramaudsynssystemet fungerer
muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.
● Bilen kører med påhæng.
● Bilen har været involveret i en ulykke.
● Der er meget store temperatu‐ rændringer.
Bakkamera
Bakkameraet hjælper føreren ved bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på informa‐
tionsdisplayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt, og parkeringsassi‐
stentsensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undgå at bakke eller parkere
bilen, mens du kun ser i bakkame‐ raet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem
nummerpladelysene.

214Kørsel og betjeningDet område, der vises af kameraet, er
begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Vejledninger
Dynamiske hjælpelinjer er vandrette
linjer med intervaller på en meter, der
projiceres op på billedet for at angive
afstanden til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere fremkommer 9 på den
øverste linje af informationsdisplayet
med advarslen om at kontrollere
bilens omgivelser.
Deaktivering Kameraet slukkes, når en bestemtfremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 10 sekunder.Deaktivering af hjælpelinjer og
advarselssymboler
Multimedia Navi: Aktivering og deak‐
tivering af de visuelle retningslinjer og advarselssymbolerne kan ændres
ved hjælp af berøringsknapper i den
nederste del af displayet.
Multimedia / Multimedia Navi Pro:
Aktivering og deaktivering af de visu‐
elle retningslinjer og advarselssym‐
bolerne kan ændres i indstillingsme‐
nuen på informationsdisplayet. Vælg
den relevante indstilling i Indstillinger
I Bakkamera .
Informationsdisplay 3 115.
Individuelle indstillinger 3 121.

Kørsel og betjening215SystembegrænsningerBakkameraet fungerer muligvis ikke
korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng. ● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på informationsdis‐
playet.Alarm for tværgående trafik
bag
Foruden bakkameraet 3 213 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐
gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
informationsdisplayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangeren.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.
Undlad at bakke bilen ved kun at se på informationsdisplayet, og
kontroller omgivelserne bag ved
og omkring bilen før bakning.
Aktivering
Alarmen for tværgående trafik bag aktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.

216Kørsel og betjeningRegistreringszoner
Systemets sensorer dækker et
område på ca. 20 m i 90° til venstre
eller højre, bag bilen. Alarm for tvær‐
gående trafik bag er aktiv op til
10 km/t, og advarer om tværgående
køretøjer, der bevæger sig med op til
36 km/t..
Deaktivering
Alarmen for tværgående trafik bag
afbrydes sammen med bakkameraet,
når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alarm
for tværgående trafik bag kan indstil‐ les i menuen Individuelle indstillinger
på informationsdisplayet.
Individuelle indstillinger 3 121.
Informationsdisplay 3 115.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne
● kørsel under kraftige regnskyl
● bilen har været udsat for en ulykke, eller området omkringsensoren er beskadiget, eller
ikke er korrekt repareret
● der er meget store temperatur‐ forskelle
● bilen kører med påhængI tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemte
vejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.

222Kørsel og betjeningHvis systemet registrerer en vogn‐
bane, vises den som en grøn punkte‐
ret linje, som vist på højre side af bilen
i grafikken ovenfor. Denne punkte‐
rede linje bliver gul, hvis bilen nærmer sig en registreret vognbanemarke‐ring, uden at blinklysene i den pågæl‐ dende retning er blevet anvendt.
Hvis systemet griber ind ved at styre,
vises en kort gul linje, som vist på
venstre side af bilen i grafikken oven‐ for.
Deaktivering
Systemet deaktiveres ved at trykke
på a, lysdioden i knappen slukker.
Systemet deaktiveres automatisk,
når en anhænger registreres.
Systembegrænsninger Systemets ydelse er muligvis ikke
korrekt, når:
● bilens hastighed er uden for inter‐
vallet mellem 60 og 180 km/t
● kørsel på snoede eller bakkede veje
● ved kørsel om natten● sigtbarheden begrænses af vejr‐ forholdene, f.eks. tåge, regn og
sne
● sensoren på forruden er blokeret
af sne, is, slud, mudder, snavs,
skader på forruden eller er påvir‐ ket af fremmedlegemer, f.eks.
klistermærker
● solen skinner direkte ind i kame‐ ralinsen
● forankørende køretøjer tæt på
● hældende vejbane
● vejkanter
● veje med dårlig vognbanemarke‐
ring
● pludselige ændringer i lysforhol‐ dene
● ændringer på bilen, f.eks. dæk
Systemet bør slås fra, hvis det forstyr‐ res af tjæremærker, skygger, revner i
vejen, midlertidige markeringer,
markeringer i forbindelse med vejar‐
bejde eller andre fejl.9 Advarsel
Hav altid opmærksomheden
henvendt på vejen, og sørg for, at
bilen har den rette placering i
banen. I modsat fald kan der ske
materielle skader eller personska‐ der, i værste fald med dødelig
udgang.
Sporholderassistent styrer ikke
konstant bilen.
Systemet holder muligvis ikke
bilen i banen eller afgiver alarm,
selvom der registreres en vognba‐
nemarkering.
Styringen af sporholderassisten‐
ten er måske ikke tilstrækkeligt til
at undgå en vognbaneoverskri‐
delse.
Systemet registrerer måske ikke
kørsel uden hænderne på rattet på grund af eksterne påvirkninger
(vejens beskaffenhed og over‐
flade, vejr osv.). Føreren har det

Pleje af bilen253
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion / rørvarmelegeme12NO
x reduktion / sodsensor13AdBlue-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17AlarmNr.Strømkreds18Karrosseristyreenhed19AdBlue-modul20Karrosseristyreenhed21Karrosseristyreenhed22Karrosseristyreenhed23Elektrisk ratlås24Airbag25Diagnosestik26Stikdåse i bagagerum27EBCM-ventil28Politibestemmelser29–30–31Kontakter på rattet32Tændingskontakt33Klimastyring34Midterste gatewaymodul

Pleje af bilen2579Advarsel
For lidt luft kan føre til stærk
opvarmning af dækkene. Dette kan resultere i indre beskadigel‐
ser, som viser sig under store
hastigheder, ved at slidbanen
løsner sig, og dækket punkterer.
9 Advarsel
For specifikke dæk kan det anbe‐
falede dæktryk i dæktryktabellen
overstige det maksimale dæktryk,
der er angivet på dækket.
Dæktrykket må aldrig være højere end det maksimale dæktryk, der erangivet på dækket.
Efter justering af dæktrykket, vælg
den relevante indstilling for dækbe‐
lastning på siden Dækbelastning i
Førerinformationscentret 3 108.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger
dæktemperatur og -tryk. De dæktryk,
der fremgår af dækmærkaten og
dæktrykdiagrammet, gælder for kolde dæk, dvs. ved 20 °C.
Dæktrykket stiger med næsten
10 kPa ved en temperaturstigning på
10 °C . Der skal tages højde for dette,
hvis varme dæk kontrolleres.
Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning
Systemet overvåger dæktrykket på
alle fire hjul en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige
dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande hvor dæktrykovervågnings‐
systemet er lovpligtigt vil brug af hjul
uden tryksensorer medføre, at
bilens kørselsgodkendelse er ugyl‐
dig.
Vælg siden Dæktryksovervågning i
menuen Info i førerinformationscen‐
teret 3 108.
Systemets status og trykadvarsler
vises i form af en meddelelse, der
angiver det tilsvarende hjul i førerin‐ formationscentret.

258Pleje af bilenSystemet tager højde for dækkenes
temperatur og indstillingen af dækbe‐
lastning i forbindelse med advars‐
lerne.
Indstilling af dækbelastning, se
herunder i dette afsnit.
Temperaturafhængighed 3 256.
Basisniveau display: Hvis trykket i et
dæk falder betydeligt, vises den
pågældende dæktrykværdi spejl‐
vendt.
Midlevel- og upleveldisplay: Dæktryk‐ værdier i det normale interval vises
med grønne bogstaver. Hvis trykket i
et dæk falder betydeligt, ændres
farven på den pågældende værdi til
gult.
Et registreret lavt dæktryk vises med
kontrollampen w 3 106.
Hvis
w tænder, skal du stoppe så
hurtigt som muligt og pumpe
dækkene op som anbefalet 3 292.
Sørg for, at bilens læsningsstatus
svarer til det valgte dæktryk. Status
for bilens belastning, se herunder i
dette afsnit.
Efter oppumpning kan det være
nødvendigt at køre et stykke vej for at opdatere dæktrykværdierne i førerin‐
formationscentret. I løbet af dette tids‐
rum kan w blive ved med at lyse.
Hvis w tænder ved lavere temperatu‐
rer og slukker efter et stykke tids
kørsel, kan dette være tegn på, at
dæktrykket begynder at blive for lavt.
Dæktrykket kontrolleres.
Fejlmeddelelser 3 120.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et reservehjul eller et nødhjul er ikke
udstyret med trykføler. Dæktrykover‐
vågningen fungerer ikke for sådanne
hjul. Kontrollampen w tænder. Syste‐
met forbliver i funktion for de øvrige tre hjul.Brug af flydende lappesæt kan
påvirke systemets funktion. Der kan
bruges fabriksgodkendte reparati‐ onssæt.
Ved brug af elektroniske enheder eller i nærheden af faciliteter, der
anvender lignende bølgefrekvenser,
risikerer man, at dæktrykovervåg‐
ningssystemet forstyrres.
Hver gang dækkene skiftes, skal
dæktrykovervågningssystemet
afmonteres og efterses. I den
påskruede sensor udskiftes ventilind‐
satsen og tætningsringen. I den
påklipsede sensor udskiftes hele
ventilspindlen.
Bilens laststatus Tilpas dæktrykket efter belastningstil‐
standen ifølge dækinformationsmær‐
katen eller dæktrykdiagrammet
3 292, og vælg den korrekte indstil‐
ling i Dæktryk Indstilling inden for
Bilinformationsmenuen 3 108 . Denne
indstilling bestemmer referencetryk‐ ket for dæktrykadvarslerne.

300KundeinformationRixbecker Straße 75, 59552 Lipp‐
stadt
Driftsfrekvens: 24,05-24,25 GHz
Maksimal effekt: 20 EIRP dBm
Fjernbetjeningens senderenhed
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Driftsfrekvens: 433,92 MHz
Maksimal effekt: -4 dBm
Fjernbetjeningens modtagerenhed Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Driftsfrekvens: I/T
Maksimalt output: I/T
Dæktrykssensorer
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Driftsfrekvens: 433,92 MHz
Maksimalt output: 10 dBm
