OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish)

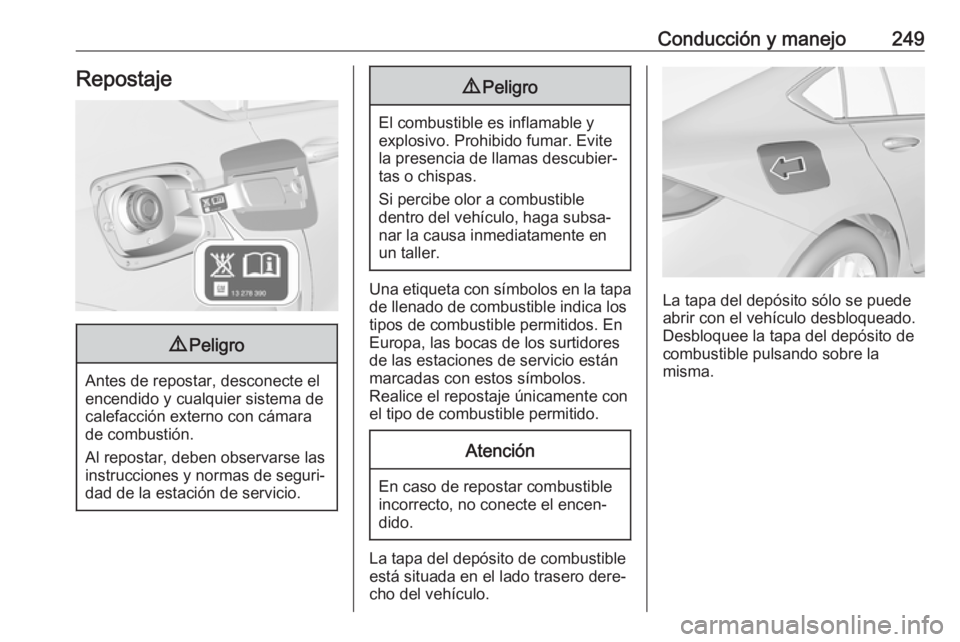

Conducción y manejo249Repostaje9Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión.
Al repostar, deben observarse las instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y
explosivo. Prohibido fumar. Evite
la presencia de llamas descubier‐
tas o chispas.
Si percibe olor a combustible
dentro del vehículo, haga subsa‐
nar la causa inmediatamente en
un taller.
Una etiqueta con símbolos en la tapa de llenado de combustible indica los
tipos de combustible permitidos. En
Europa, las bocas de los surtidores
de las estaciones de servicio están
marcadas con estos símbolos.
Realice el repostaje únicamente con
el tipo de combustible permitido.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.

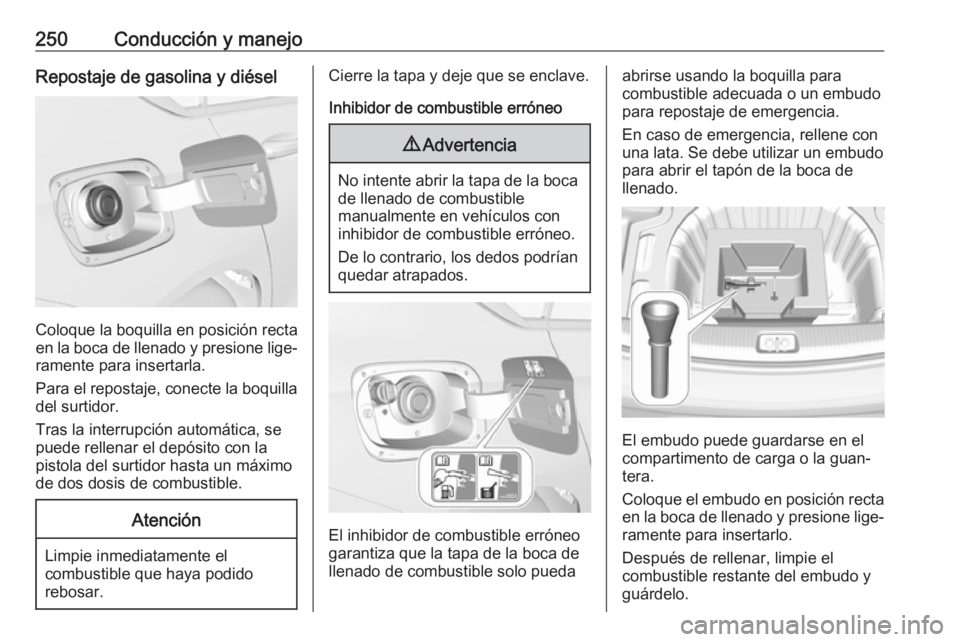

250Conducción y manejoRepostaje de gasolina y diésel
Coloque la boquilla en posición recta
en la boca de llenado y presione lige‐ ramente para insertarla.
Para el repostaje, conecte la boquilla
del surtidor.
Tras la interrupción automática, se
puede rellenar el depósito con la
pistola del surtidor hasta un máximo
de dos dosis de combustible.
Atención
Limpie inmediatamente el combustible que haya podido
rebosar.
Cierre la tapa y deje que se enclave.
Inhibidor de combustible erróneo9 Advertencia
No intente abrir la tapa de la boca
de llenado de combustible
manualmente en vehículos con
inhibidor de combustible erróneo.
De lo contrario, los dedos podrían quedar atrapados.
El inhibidor de combustible erróneogarantiza que la tapa de la boca de
llenado de combustible solo pueda
abrirse usando la boquilla para
combustible adecuada o un embudo
para repostaje de emergencia.
En caso de emergencia, rellene con
una lata. Se debe utilizar un embudo
para abrir el tapón de la boca de
llenado.
El embudo puede guardarse en el
compartimento de carga o la guan‐ tera.
Coloque el embudo en posición recta en la boca de llenado y presione lige‐ramente para insertarlo.
Después de rellenar, limpie el
combustible restante del embudo y
guárdelo.

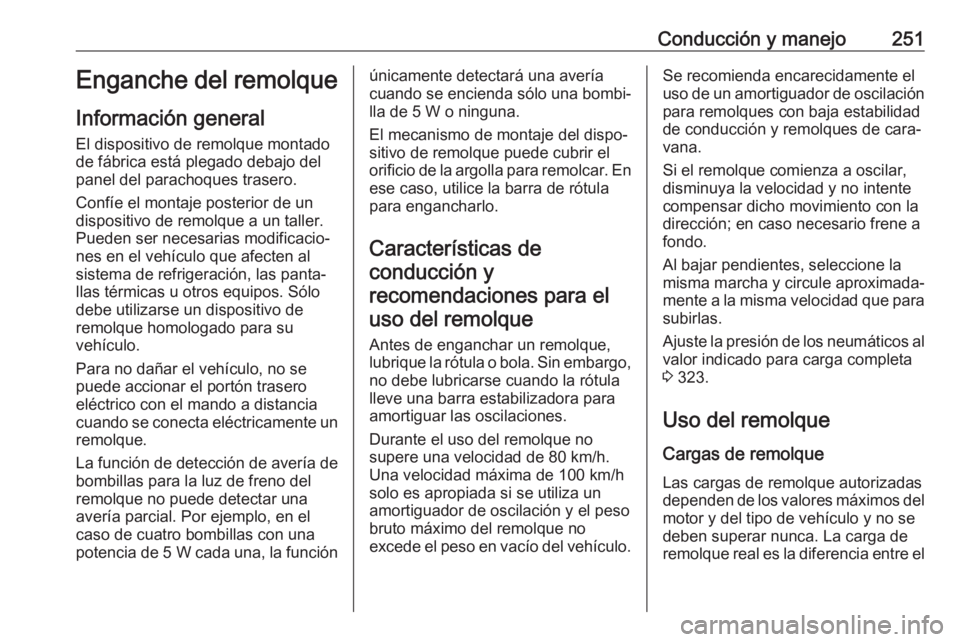

Conducción y manejo251Enganche del remolque
Información general El dispositivo de remolque montado
de fábrica está plegado debajo del
panel del parachoques trasero.
Confíe el montaje posterior de un
dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al
sistema de refrigeración, las panta‐
llas térmicas u otros equipos. Sólo
debe utilizarse un dispositivo de
remolque homologado para su
vehículo.
Para no dañar el vehículo, no se
puede accionar el portón trasero
eléctrico con el mando a distancia
cuando se conecta eléctricamente un
remolque.
La función de detección de avería de bombillas para la luz de freno del
remolque no puede detectar una
avería parcial. Por ejemplo, en el
caso de cuatro bombillas con una
potencia de 5 W cada una, la funciónúnicamente detectará una avería
cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.
El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el
orificio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo.
Características deconducción yrecomendaciones para el
uso del remolque
Antes de enganchar un remolque,lubrique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Durante el uso del remolque no
supere una velocidad de 80 km/h.
Una velocidad máxima de 100 km/h
solo es apropiada si se utiliza un
amortiguador de oscilación y el peso
bruto máximo del remolque no
excede el peso en vacío del vehículo.Se recomienda encarecidamente el
uso de un amortiguador de oscilación para remolques con baja estabilidad
de conducción y remolques de cara‐
vana.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 323.
Uso del remolque Cargas de remolque Las cargas de remolque autorizadas
dependen de los valores máximos del
motor y del tipo de vehículo y no se
deben superar nunca. La carga de
remolque real es la diferencia entre el

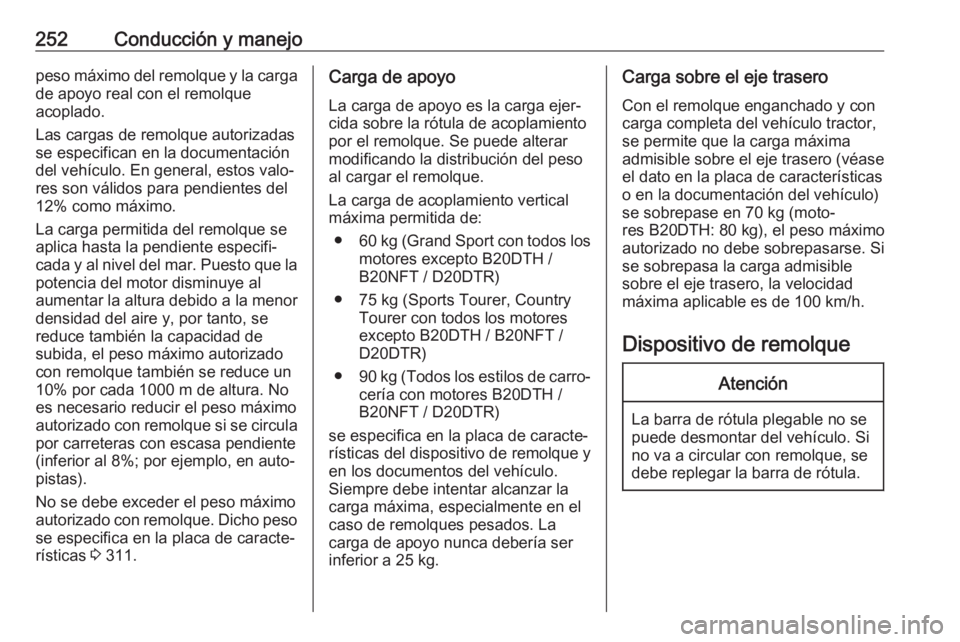

252Conducción y manejopeso máximo del remolque y la cargade apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga permitida del remolque se aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la
potencia del motor disminuye al
aumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 m de altura. No
es necesario reducir el peso máximo
autorizado con remolque si se circula por carreteras con escasa pendiente(inferior al 8%; por ejemplo, en auto‐pistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 311.Carga de apoyo
La carga de apoyo es la carga ejer‐ cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de acoplamiento vertical
máxima permitida de:
● 60 kg (Grand Sport con todos los
motores excepto B20DTH /
B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer con todos los motores
excepto B20DTH / B20NFT /
D20DTR)
● 90 kg (Todos los estilos de carro‐
cería con motores B20DTH /
B20NFT / D20DTR)
se especifica en la placa de caracte‐
rísticas del dispositivo de remolque y
en los documentos del vehículo.
Siempre debe intentar alcanzar la
carga máxima, especialmente en el
caso de remolques pesados. La
carga de apoyo nunca debería ser
inferior a 25 kg.Carga sobre el eje trasero
Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo) se sobrepase en 70 kg (moto‐
res B20DTH: 80 kg), el peso máximo
autorizado no debe sobrepasarse. Si
se sobrepasa la carga admisible
sobre el eje trasero, la velocidad
máxima aplicable es de 100 km/h.
Dispositivo de remolqueAtención
La barra de rótula plegable no se
puede desmontar del vehículo. Si
no va a circular con remolque, se
debe replegar la barra de rótula.

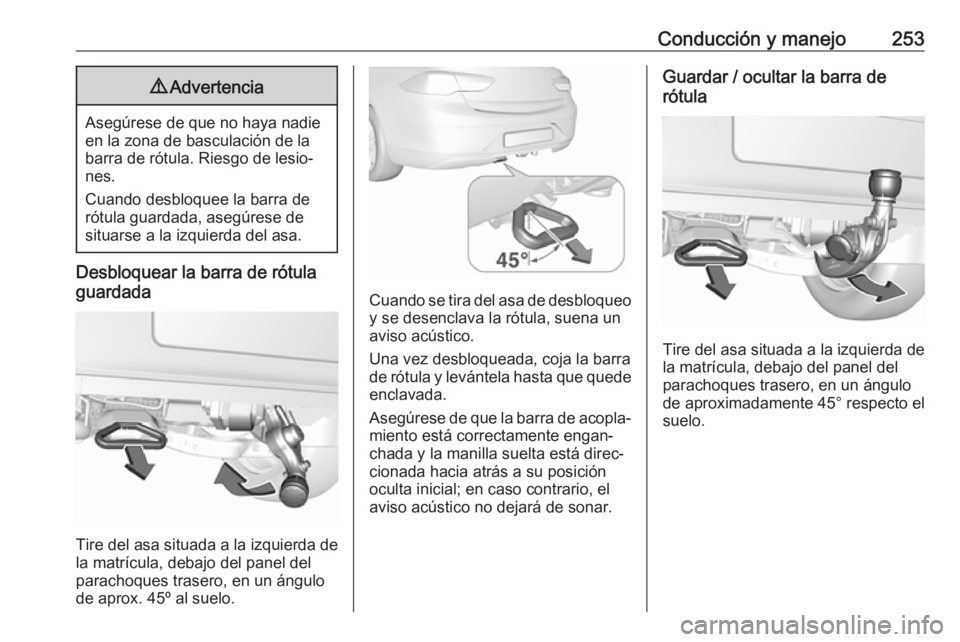

Conducción y manejo2539Advertencia
Asegúrese de que no haya nadie
en la zona de basculación de la
barra de rótula. Riesgo de lesio‐
nes.
Cuando desbloquee la barra de
rótula guardada, asegúrese de
situarse a la izquierda del asa.
Desbloquear la barra de rótula
guardada
Tire del asa situada a la izquierda de
la matrícula, debajo del panel del
parachoques trasero, en un ángulo
de aprox. 45º al suelo.
Cuando se tira del asa de desbloqueo y se desenclava la rótula, suena un
aviso acústico.
Una vez desbloqueada, coja la barra
de rótula y levántela hasta que quede
enclavada.
Asegúrese de que la barra de acopla‐ miento está correctamente engan‐
chada y la manilla suelta está direc‐
cionada hacia atrás a su posición
oculta inicial; en caso contrario, el
aviso acústico no dejará de sonar.
Guardar / ocultar la barra de
rótula
Tire del asa situada a la izquierda de
la matrícula, debajo del panel del
parachoques trasero, en un ángulo
de aproximadamente 45° respecto el
suelo.

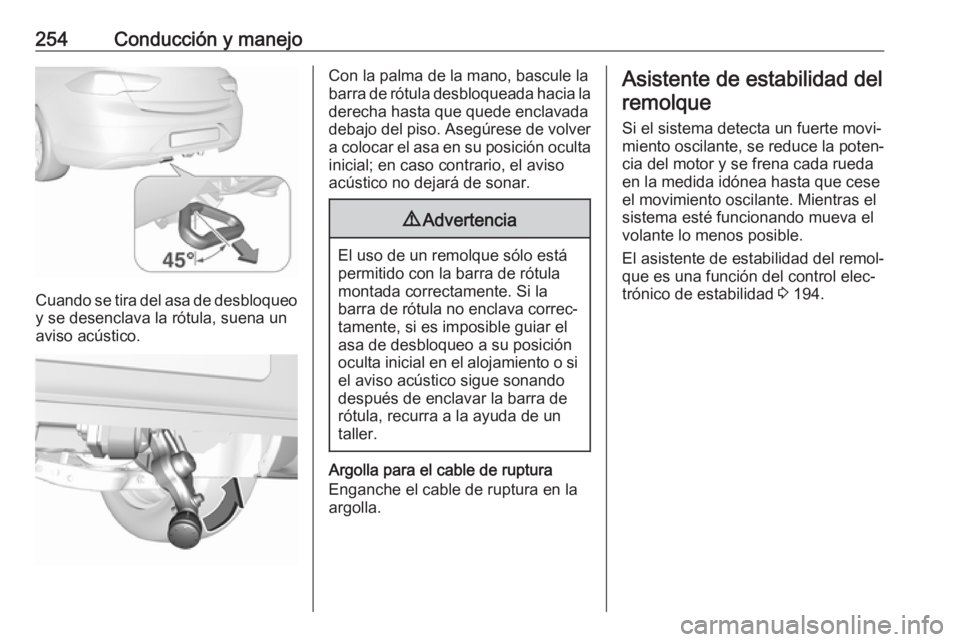

254Conducción y manejo
Cuando se tira del asa de desbloqueoy se desenclava la rótula, suena un
aviso acústico.
Con la palma de la mano, bascule la
barra de rótula desbloqueada hacia la
derecha hasta que quede enclavada
debajo del piso. Asegúrese de volver a colocar el asa en su posición oculta
inicial; en caso contrario, el aviso
acústico no dejará de sonar.9 Advertencia
El uso de un remolque sólo está
permitido con la barra de rótula
montada correctamente. Si la
barra de rótula no enclava correc‐ tamente, si es imposible guiar el
asa de desbloqueo a su posición
oculta inicial en el alojamiento o si el aviso acústico sigue sonando
después de enclavar la barra de
rótula, recurra a la ayuda de un
taller.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Asistente de estabilidad del
remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el
sistema esté funcionando mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 194.

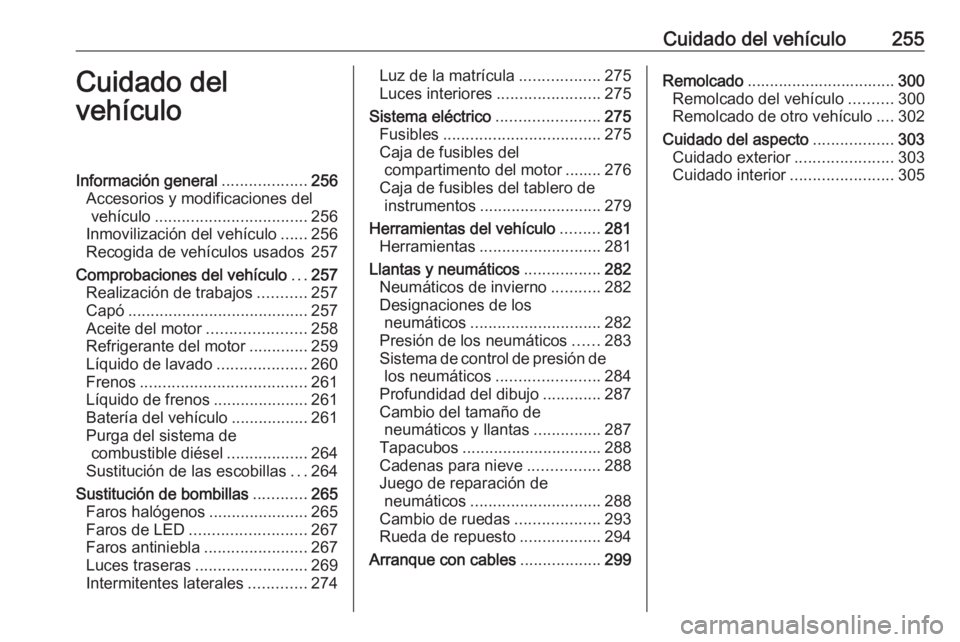

Cuidado del vehículo255Cuidado del
vehículoInformación general ...................256
Accesorios y modificaciones del vehículo .................................. 256
Inmovilización del vehículo ......256
Recogida de vehículos usados 257
Comprobaciones del vehículo ...257
Realización de trabajos ...........257
Capó ........................................ 257
Aceite del motor ......................258
Refrigerante del motor .............259
Líquido de lavado ....................260
Frenos ..................................... 261
Líquido de frenos .....................261
Batería del vehículo .................261
Purga del sistema de combustible diésel ..................264
Sustitución de las escobillas ...264
Sustitución de bombillas ............265
Faros halógenos ......................265
Faros de LED .......................... 267
Faros antiniebla .......................267
Luces traseras ......................... 269
Intermitentes laterales .............274Luz de la matrícula ..................275
Luces interiores .......................275
Sistema eléctrico .......................275
Fusibles ................................... 275
Caja de fusibles del compartimento del motor ........ 276
Caja de fusibles del tablero de instrumentos ........................... 279
Herramientas del vehículo .........281
Herramientas ........................... 281
Llantas y neumáticos .................282
Neumáticos de invierno ...........282
Designaciones de los
neumáticos ............................. 282
Presión de los neumáticos ......283
Sistema de control de presión de los neumáticos .......................284
Profundidad del dibujo .............287
Cambio del tamaño de neumáticos y llantas ...............287
Tapacubos ............................... 288
Cadenas para nieve ................288
Juego de reparación de neumáticos ............................. 288
Cambio de ruedas ...................293
Rueda de repuesto ..................294
Arranque con cables ..................299Remolcado ................................. 300
Remolcado del vehículo ..........300
Remolcado de otro vehículo ....302
Cuidado del aspecto ..................303
Cuidado exterior ......................303
Cuidado interior .......................305

256Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, el consumo
de combustible, las emisiones de
CO 2 y otras emisiones del vehículo.
También pueden invalidar el permiso
de circulación del vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de los
elevalunas eléctricos 3 42.
● Comprobar la presión de los neumáticos.

Cuidado del vehículo257● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

258Cuidado del vehículo
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
El capó se queda abierto automática‐
mente.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Sistema stop-start 3 174.
Cierre Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.
Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Capó activo 3 75.
Aceite del motor Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta.
Líquidos y lubricantes recomendados 3 308.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.
Extraiga la varilla del nivel de aceite,
límpiela, vuelva a introducirla comple‐
tamente, extraiga y lea el nivel de
aceite del motor.
