Page 271 of 351

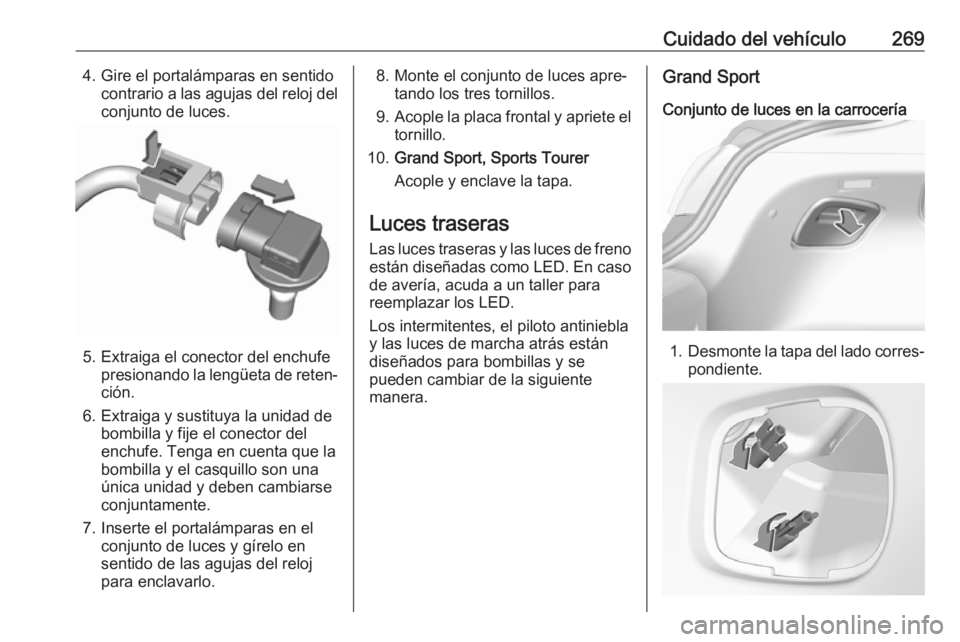

Cuidado del vehículo2694. Gire el portalámparas en sentidocontrario a las agujas del reloj delconjunto de luces.
5. Extraiga el conector del enchufe presionando la lengüeta de reten‐
ción.
6. Extraiga y sustituya la unidad de bombilla y fije el conector del
enchufe. Tenga en cuenta que la bombilla y el casquillo son una
única unidad y deben cambiarse
conjuntamente.
7. Inserte el portalámparas en el conjunto de luces y gírelo en
sentido de las agujas del reloj
para enclavarlo.
8. Monte el conjunto de luces apre‐ tando los tres tornillos.
9. Acople la placa frontal y apriete el
tornillo.
10. Grand Sport, Sports Tourer
Acople y enclave la tapa.
Luces traseras
Las luces traseras y las luces de freno están diseñadas como LED. En caso
de avería, acuda a un taller para
reemplazar los LED.
Los intermitentes, el piloto antiniebla
y las luces de marcha atrás están
diseñados para bombillas y se
pueden cambiar de la siguiente
manera.Grand Sport
Conjunto de luces en la carrocería
1. Desmonte la tapa del lado corres‐
pondiente.
Page 272 of 351

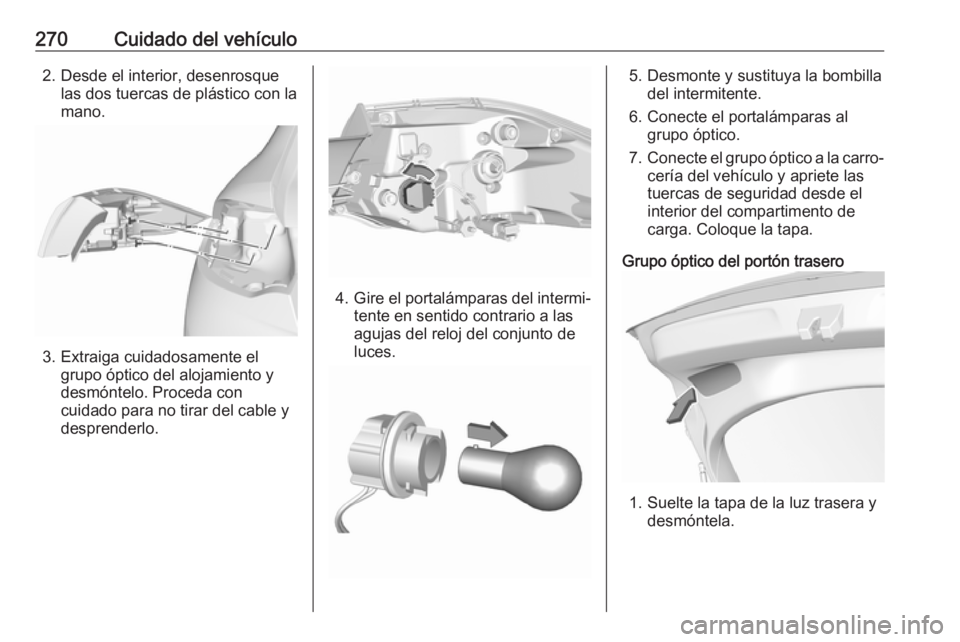

270Cuidado del vehículo2. Desde el interior, desenrosquelas dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico del alojamiento y
desmóntelo. Proceda con
cuidado para no tirar del cable y
desprenderlo.
4. Gire el portalámparas del intermi‐
tente en sentido contrario a las
agujas del reloj del conjunto de
luces.
5. Desmonte y sustituya la bombilla del intermitente.
6. Conecte el portalámparas al grupo óptico.
7. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete las
tuercas de seguridad desde el
interior del compartimento de
carga. Coloque la tapa.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.
Page 273 of 351

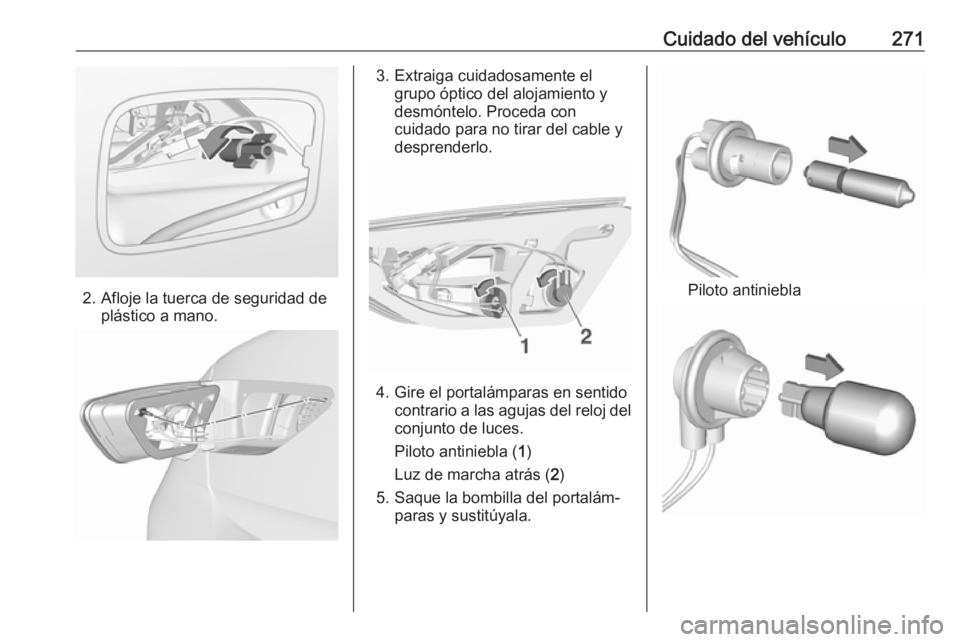

Cuidado del vehículo271
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico del alojamiento y
desmóntelo. Proceda con
cuidado para no tirar del cable y
desprenderlo.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
Piloto antiniebla ( 1)
Luz de marcha atrás ( 2)
5. Saque la bombilla del portalám‐ paras y sustitúyala.
Piloto antiniebla
Page 274 of 351

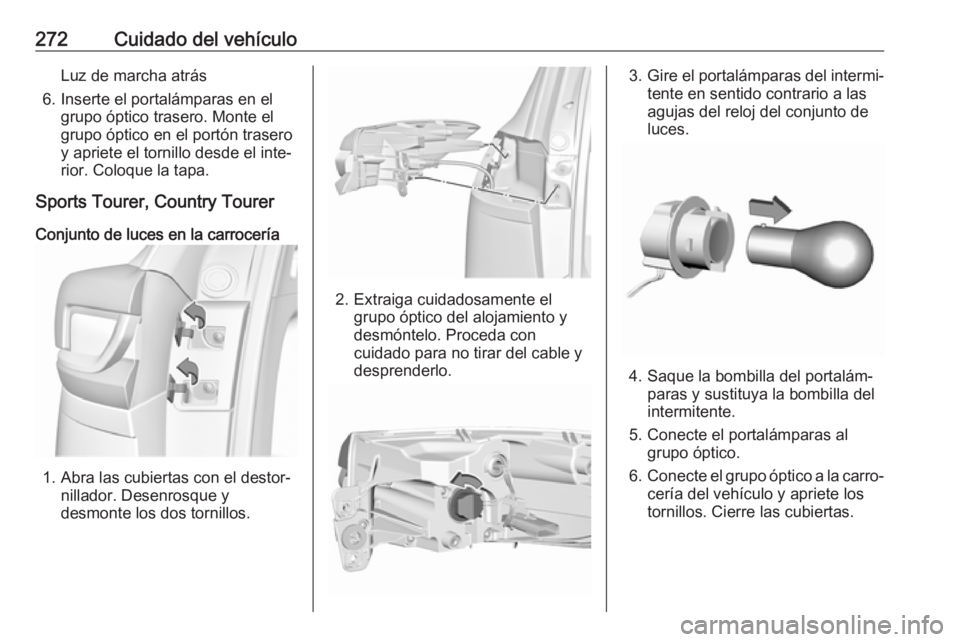

272Cuidado del vehículoLuz de marcha atrás
6. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.
Sports Tourer, Country Tourer
Conjunto de luces en la carrocería
1. Abra las cubiertas con el destor‐ nillador. Desenrosque y
desmonte los dos tornillos.
2. Extraiga cuidadosamente el grupo óptico del alojamiento y
desmóntelo. Proceda con
cuidado para no tirar del cable y
desprenderlo.
3. Gire el portalámparas del intermi‐
tente en sentido contrario a las
agujas del reloj del conjunto de
luces.
4. Saque la bombilla del portalám‐ paras y sustituya la bombilla del
intermitente.
5. Conecte el portalámparas al grupo óptico.
6. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete los
tornillos. Cierre las cubiertas.
Page 275 of 351

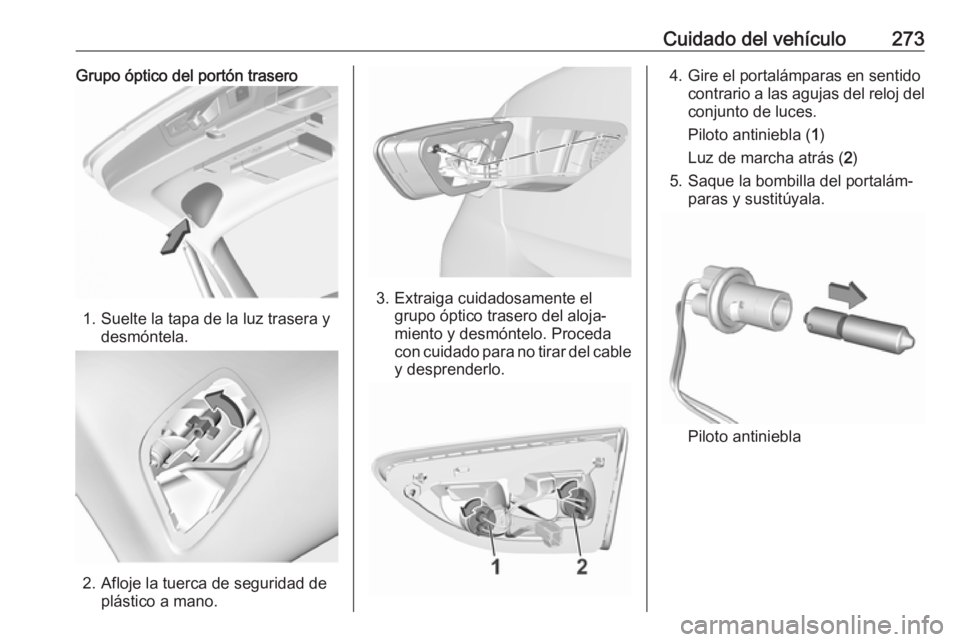

Cuidado del vehículo273Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera ydesmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo. Proceda
con cuidado para no tirar del cable
y desprenderlo.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
Piloto antiniebla ( 1)
Luz de marcha atrás ( 2)
5. Saque la bombilla del portalám‐ paras y sustitúyala.
Piloto antiniebla
Page 276 of 351

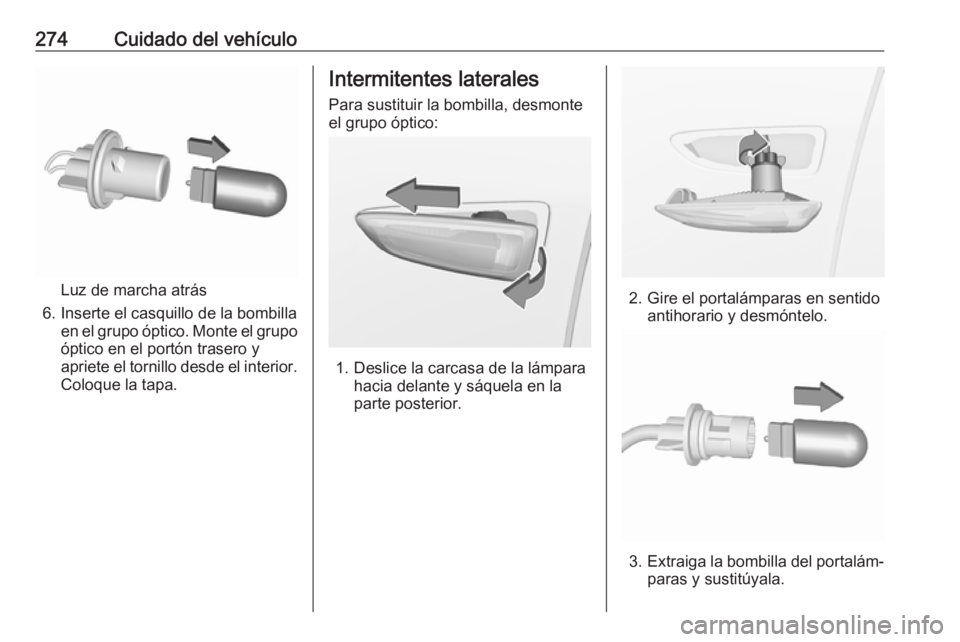

274Cuidado del vehículo
Luz de marcha atrás
6. Inserte el casquillo de la bombilla en el grupo óptico. Monte el grupo
óptico en el portón trasero y
apriete el tornillo desde el interior. Coloque la tapa.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la carcasa de la lámpara hacia delante y sáquela en la
parte posterior.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
Page 277 of 351

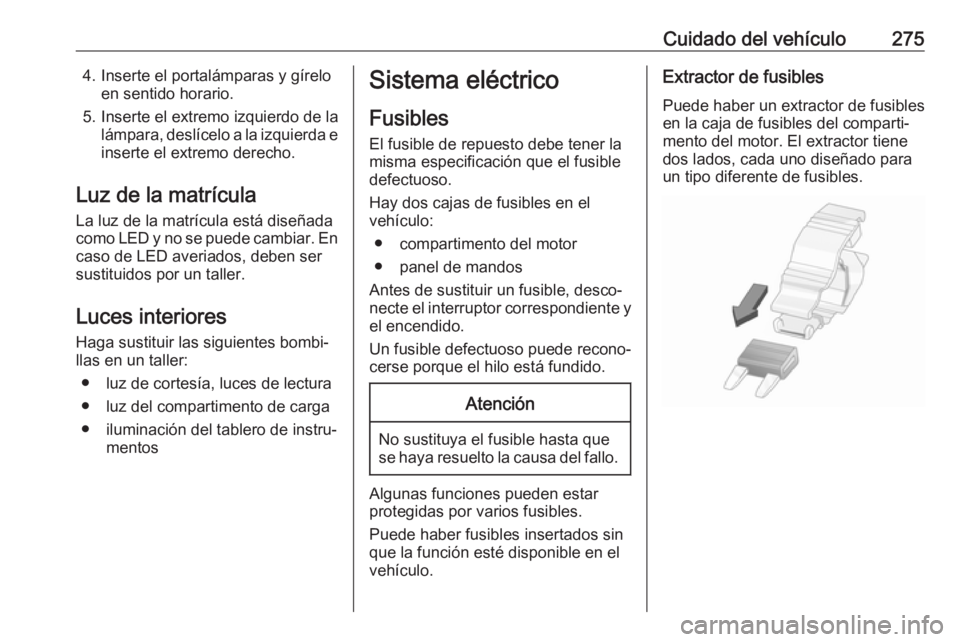

Cuidado del vehículo2754. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda einserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada como LED y no se puede cambiar. En caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores
Haga sustituir las siguientes bombi‐
llas en un taller:
● luz de cortesía, luces de lectura
● luz del compartimento de carga
● iluminación del tablero de instru‐ mentosSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor. El extractor tiene
dos lados, cada uno diseñado para
un tipo diferente de fusibles.
Page 278 of 351

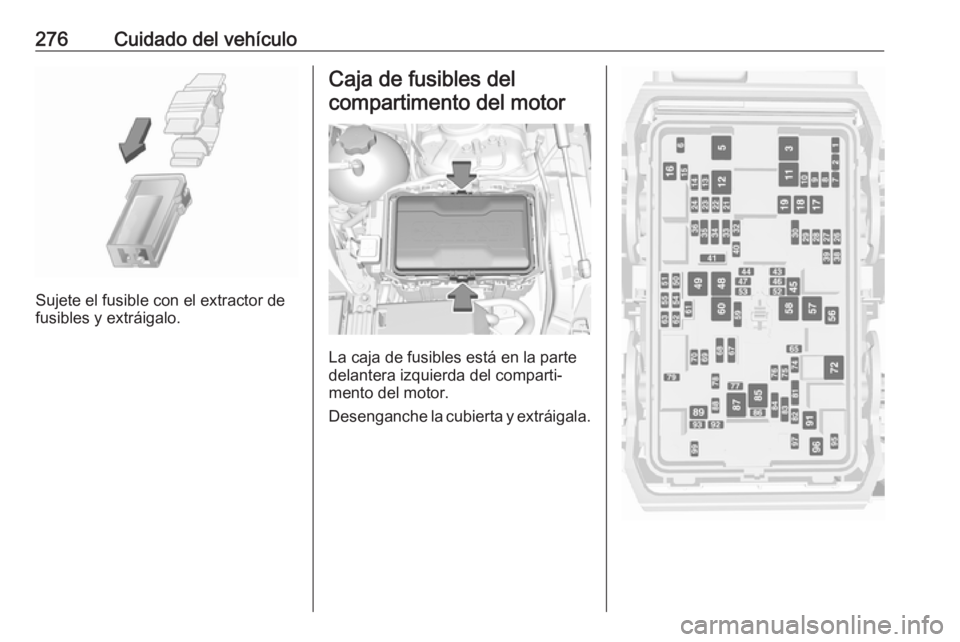

276Cuidado del vehículo
Sujete el fusible con el extractor de
fusibles y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
Page 279 of 351

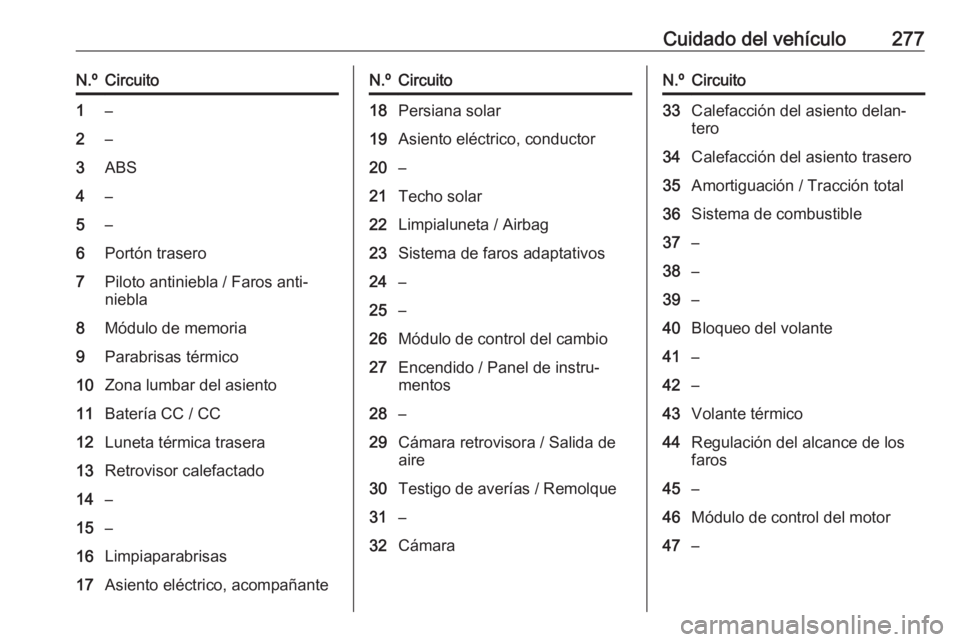

Cuidado del vehículo277N.ºCircuito1–2–3ABS4–5–6Portón trasero7Piloto antiniebla / Faros anti‐
niebla8Módulo de memoria9Parabrisas térmico10Zona lumbar del asiento11Batería CC / CC12Luneta térmica trasera13Retrovisor calefactado14–15–16Limpiaparabrisas17Asiento eléctrico, acompañanteN.ºCircuito18Persiana solar19Asiento eléctrico, conductor20–21Techo solar22Limpialuneta / Airbag23Sistema de faros adaptativos24–25–26Módulo de control del cambio27Encendido / Panel de instru‐
mentos28–29Cámara retrovisora / Salida de
aire30Testigo de averías / Remolque31–32CámaraN.ºCircuito33Calefacción del asiento delan‐
tero34Calefacción del asiento trasero35Amortiguación / Tracción total36Sistema de combustible37–38–39–40Bloqueo del volante41–42–43Volante térmico44Regulación del alcance de los
faros45–46Módulo de control del motor47–
Page 280 of 351

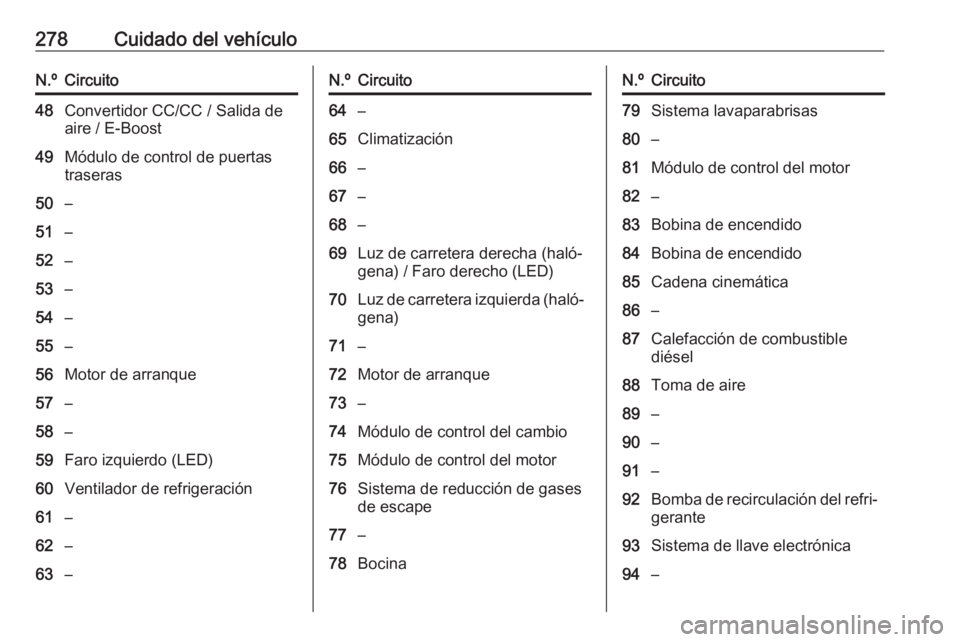

278Cuidado del vehículoN.ºCircuito48Convertidor CC/CC / Salida de
aire / E-Boost49Módulo de control de puertas
traseras50–51–52–53–54–55–56Motor de arranque57–58–59Faro izquierdo (LED)60Ventilador de refrigeración61–62–63–N.ºCircuito64–65Climatización66–67–68–69Luz de carretera derecha (haló‐
gena) / Faro derecho (LED)70Luz de carretera izquierda (haló‐
gena)71–72Motor de arranque73–74Módulo de control del cambio75Módulo de control del motor76Sistema de reducción de gases
de escape77–78BocinaN.ºCircuito79Sistema lavaparabrisas80–81Módulo de control del motor82–83Bobina de encendido84Bobina de encendido85Cadena cinemática86–87Calefacción de combustible
diésel88Toma de aire89–90–91–92Bomba de recirculación del refri‐
gerante93Sistema de llave electrónica94–
