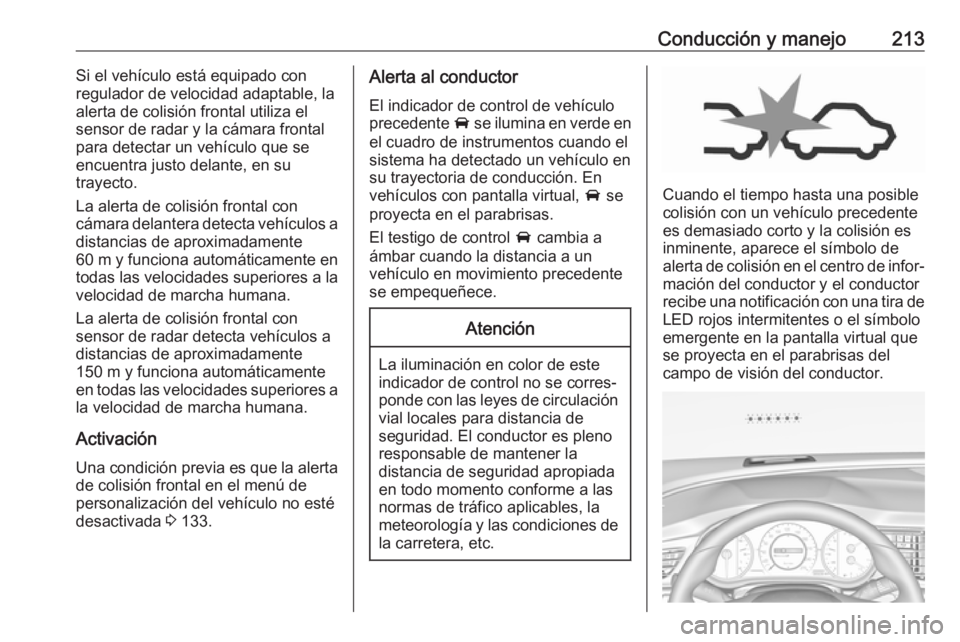

Conducción y manejo213Si el vehículo está equipado con
regulador de velocidad adaptable, la
alerta de colisión frontal utiliza el sensor de radar y la cámara frontal
para detectar un vehículo que se
encuentra justo delante, en su
trayecto.
La alerta de colisión frontal con
cámara delantera detecta vehículos a
distancias de aproximadamente
60 m y funciona automáticamente en
todas las velocidades superiores a la velocidad de marcha humana.
La alerta de colisión frontal con
sensor de radar detecta vehículos a
distancias de aproximadamente
150 m y funciona automáticamente
en todas las velocidades superiores a
la velocidad de marcha humana.
Activación Una condición previa es que la alertade colisión frontal en el menú de
personalización del vehículo no esté
desactivada 3 133.Alerta al conductor
El indicador de control de vehículo
precedente A se ilumina en verde en
el cuadro de instrumentos cuando el sistema ha detectado un vehículo en
su trayectoria de conducción. En
vehículos con pantalla virtual, A se
proyecta en el parabrisas.
El testigo de control A cambia a
ámbar cuando la distancia a un
vehículo en movimiento precedente
se empequeñece.Atención
La iluminación en color de este
indicador de control no se corres‐
ponde con las leyes de circulación vial locales para distancia de
seguridad. El conductor es pleno
responsable de mantener la
distancia de seguridad apropiada
en todo momento conforme a las
normas de tráfico aplicables, la
meteorología y las condiciones de
la carretera, etc.
Cuando el tiempo hasta una posible
colisión con un vehículo precedente
es demasiado corto y la colisión es
inminente, aparece el símbolo de alerta de colisión en el centro de infor‐
mación del conductor y el conductor
recibe una notificación con una tira de
LED rojos intermitentes o el símbolo
emergente en la pantalla virtual que
se proyecta en el parabrisas del
campo de visión del conductor.

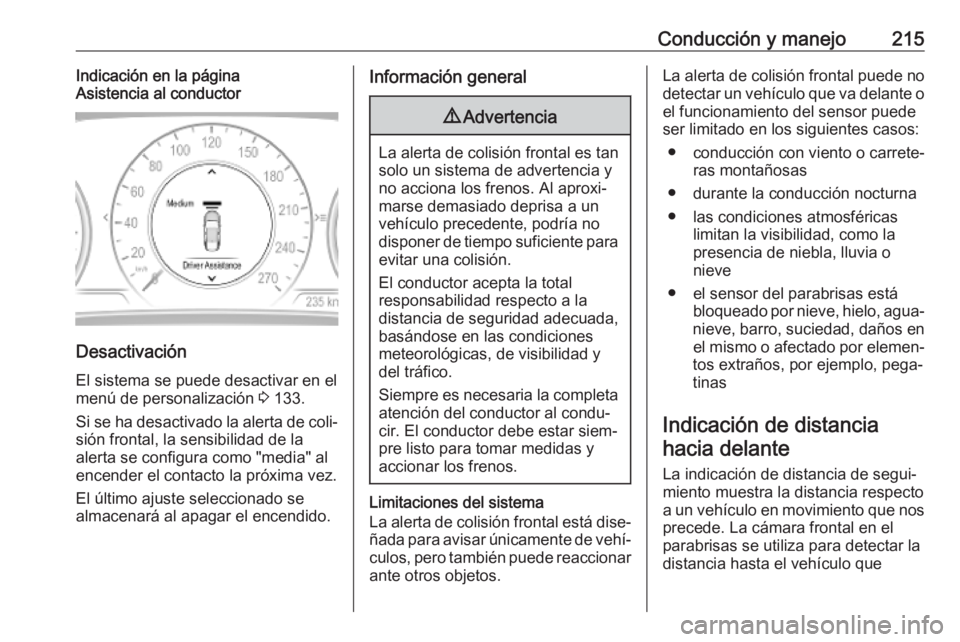

Conducción y manejo215Indicación en la página
Asistencia al conductor
Desactivación
El sistema se puede desactivar en el
menú de personalización 3 133.
Si se ha desactivado la alerta de coli‐
sión frontal, la sensibilidad de la
alerta se configura como "media" al
encender el contacto la próxima vez.
El último ajuste seleccionado se
almacenará al apagar el encendido.
Información general9 Advertencia
La alerta de colisión frontal es tan
solo un sistema de advertencia y
no acciona los frenos. Al aproxi‐
marse demasiado deprisa a un
vehículo precedente, podría no
disponer de tiempo suficiente para
evitar una colisión.
El conductor acepta la total
responsabilidad respecto a la
distancia de seguridad adecuada,
basándose en las condiciones
meteorológicas, de visibilidad y
del tráfico.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor debe estar siem‐ pre listo para tomar medidas y
accionar los frenos.
Limitaciones del sistema
La alerta de colisión frontal está dise‐
ñada para avisar únicamente de vehí‐
culos, pero también puede reaccionar ante otros objetos.
La alerta de colisión frontal puede no
detectar un vehículo que va delante o el funcionamiento del sensor puede
ser limitado en los siguientes casos:
● conducción con viento o carrete‐ ras montañosas
● durante la conducción nocturna
● las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve
● el sensor del parabrisas está bloqueado por nieve, hielo, agua‐
nieve, barro, suciedad, daños en el mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas
Indicación de distancia hacia delante
La indicación de distancia de segui‐
miento muestra la distancia respecto
a un vehículo en movimiento que nos
precede. La cámara frontal en el
parabrisas se utiliza para detectar la
distancia hasta el vehículo que

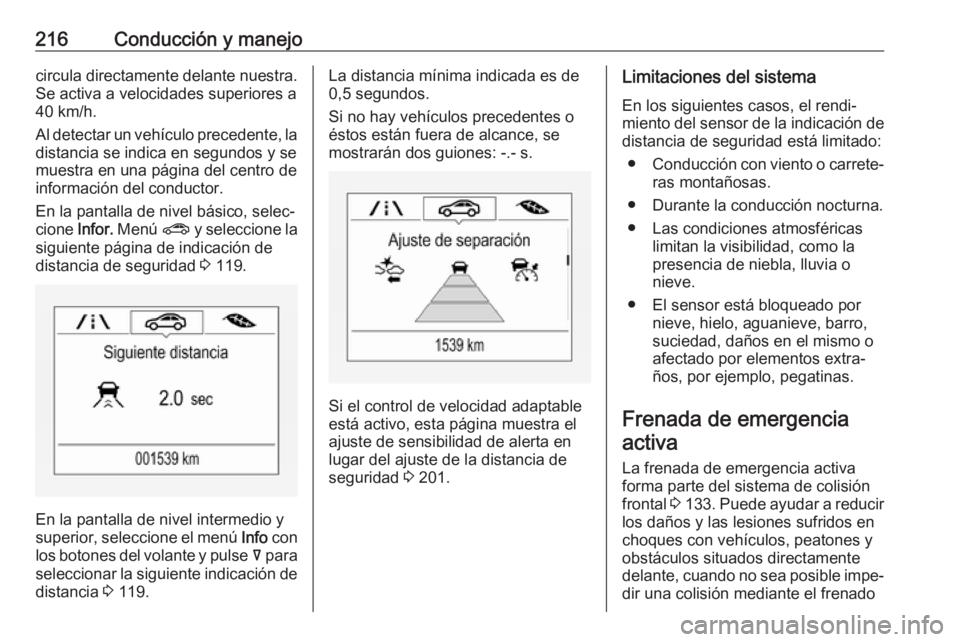

216Conducción y manejocircula directamente delante nuestra.
Se activa a velocidades superiores a
40 km/h.
Al detectar un vehículo precedente, la distancia se indica en segundos y se
muestra en una página del centro de
información del conductor.
En la pantalla de nivel básico, selec‐
cione Infor. Menú ? y seleccione la
siguiente página de indicación de
distancia de seguridad 3 119.
En la pantalla de nivel intermedio y
superior, seleccione el menú Info con
los botones del volante y pulse å para
seleccionar la siguiente indicación de
distancia 3 119.
La distancia mínima indicada es de
0,5 segundos.
Si no hay vehículos precedentes o
éstos están fuera de alcance, se
mostrarán dos guiones: -.- s.
Si el control de velocidad adaptable
está activo, esta página muestra el
ajuste de sensibilidad de alerta en
lugar del ajuste de la distancia de
seguridad 3 201.
Limitaciones del sistema
En los siguientes casos, el rendi‐
miento del sensor de la indicación de distancia de seguridad está limitado:
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor está bloqueado por nieve, hielo, aguanieve, barro,
suciedad, daños en el mismo o
afectado por elementos extra‐
ños, por ejemplo, pegatinas.
Frenada de emergencia activa
La frenada de emergencia activa
forma parte del sistema de colisión
frontal 3 133 . Puede ayudar a reducir
los daños y las lesiones sufridos en
choques con vehículos, peatones y
obstáculos situados directamente
delante, cuando no sea posible impe‐ dir una colisión mediante el frenado

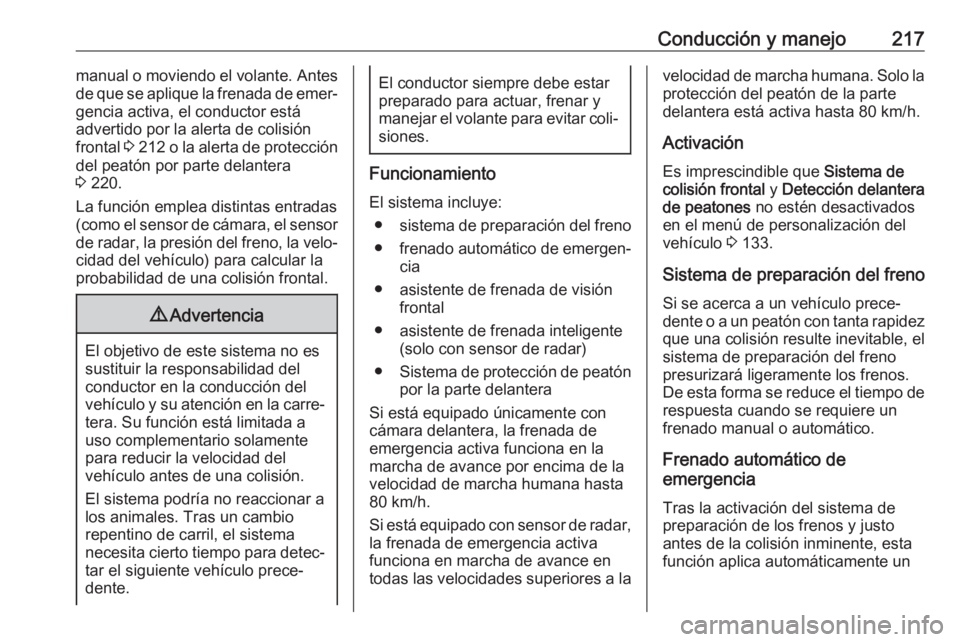

Conducción y manejo217manual o moviendo el volante. Antes
de que se aplique la frenada de emer‐
gencia activa, el conductor está
advertido por la alerta de colisión frontal 3 212 o la alerta de protección
del peatón por parte delantera
3 220.
La función emplea distintas entradas
(como el sensor de cámara, el sensor
de radar, la presión del freno, la velo‐
cidad del vehículo) para calcular la
probabilidad de una colisión frontal.9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Su función está limitada a
uso complementario solamente
para reducir la velocidad del
vehículo antes de una colisión.
El sistema podría no reaccionar a
los animales. Tras un cambio
repentino de carril, el sistema
necesita cierto tiempo para detec‐
tar el siguiente vehículo prece‐
dente.
El conductor siempre debe estar
preparado para actuar, frenar y
manejar el volante para evitar coli‐
siones.
Funcionamiento
El sistema incluye: ● sistema de preparación del freno
● frenado automático de emergen‐
cia
● asistente de frenada de visión frontal
● asistente de frenada inteligente (solo con sensor de radar)
● Sistema de protección de peatón
por la parte delantera
Si está equipado únicamente con
cámara delantera, la frenada de
emergencia activa funciona en la
marcha de avance por encima de la
velocidad de marcha humana hasta
80 km/h.
Si está equipado con sensor de radar, la frenada de emergencia activa
funciona en marcha de avance en
todas las velocidades superiores a la
velocidad de marcha humana. Solo la protección del peatón de la parte
delantera está activa hasta 80 km/h.
Activación Es imprescindible que Sistema de
colisión frontal y Detección delantera
de peatones no estén desactivados
en el menú de personalización del
vehículo 3 133.
Sistema de preparación del freno Si se acerca a un vehículo prece‐
dente o a un peatón con tanta rapidez que una colisión resulte inevitable, el
sistema de preparación del freno
presurizará ligeramente los frenos.
De esta forma se reduce el tiempo de
respuesta cuando se requiere un
frenado manual o automático.
Frenado automático de
emergencia
Tras la activación del sistema de
preparación de los frenos y justo
antes de la colisión inminente, esta
función aplica automáticamente un

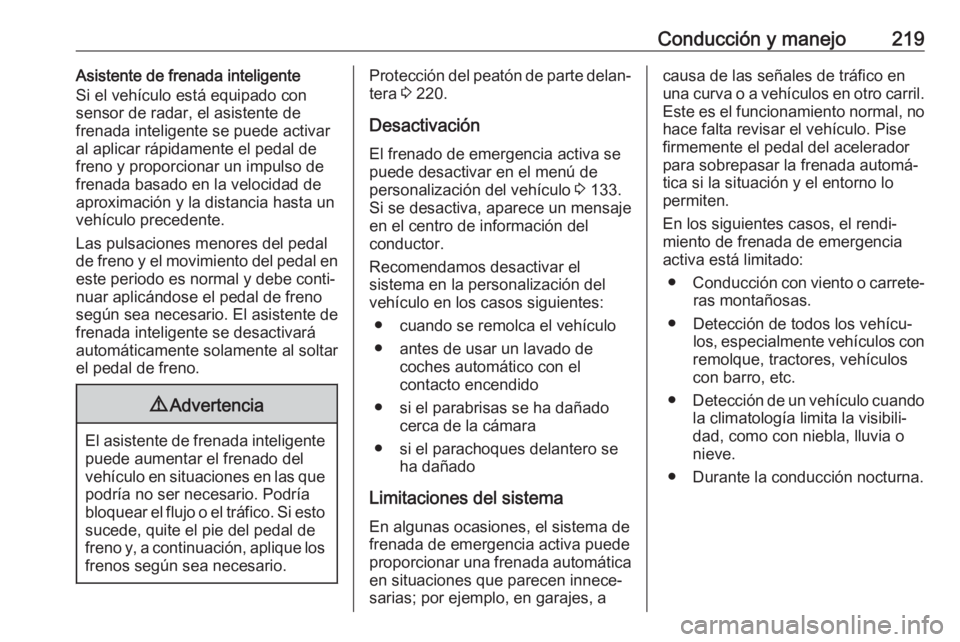

Conducción y manejo219Asistente de frenada inteligente
Si el vehículo está equipado con
sensor de radar, el asistente de
frenada inteligente se puede activar al aplicar rápidamente el pedal de
freno y proporcionar un impulso de
frenada basado en la velocidad de
aproximación y la distancia hasta un
vehículo precedente.
Las pulsaciones menores del pedal
de freno y el movimiento del pedal en
este periodo es normal y debe conti‐
nuar aplicándose el pedal de freno
según sea necesario. El asistente de
frenada inteligente se desactivará
automáticamente solamente al soltar
el pedal de freno.9 Advertencia
El asistente de frenada inteligente
puede aumentar el frenado del
vehículo en situaciones en las que
podría no ser necesario. Podría
bloquear el flujo o el tráfico. Si esto sucede, quite el pie del pedal de
freno y, a continuación, aplique los frenos según sea necesario.
Protección del peatón de parte delan‐ tera 3 220.
Desactivación
El frenado de emergencia activa se
puede desactivar en el menú de personalización del vehículo 3 133.
Si se desactiva, aparece un mensaje
en el centro de información del
conductor.
Recomendamos desactivar el
sistema en la personalización del
vehículo en los casos siguientes:
● cuando se remolca el vehículo
● antes de usar un lavado de coches automático con el
contacto encendido
● si el parabrisas se ha dañado cerca de la cámara
● si el parachoques delantero se ha dañado
Limitaciones del sistema En algunas ocasiones, el sistema de
frenada de emergencia activa puede
proporcionar una frenada automática
en situaciones que parecen innece‐
sarias; por ejemplo, en garajes, acausa de las señales de tráfico en
una curva o a vehículos en otro carril. Este es el funcionamiento normal, no
hace falta revisar el vehículo. Pise
firmemente el pedal del acelerador
para sobrepasar la frenada automá‐
tica si la situación y el entorno lo
permiten.
En los siguientes casos, el rendi‐
miento de frenada de emergencia
activa está limitado:
● Conducción con viento o carrete‐
ras montañosas.
● Detección de todos los vehícu‐ los, especialmente vehículos con
remolque, tractores, vehículos
con barro, etc.
● Detección de un vehículo cuando
la climatología limita la visibili‐
dad, como con niebla, lluvia o
nieve.
● Durante la conducción nocturna.

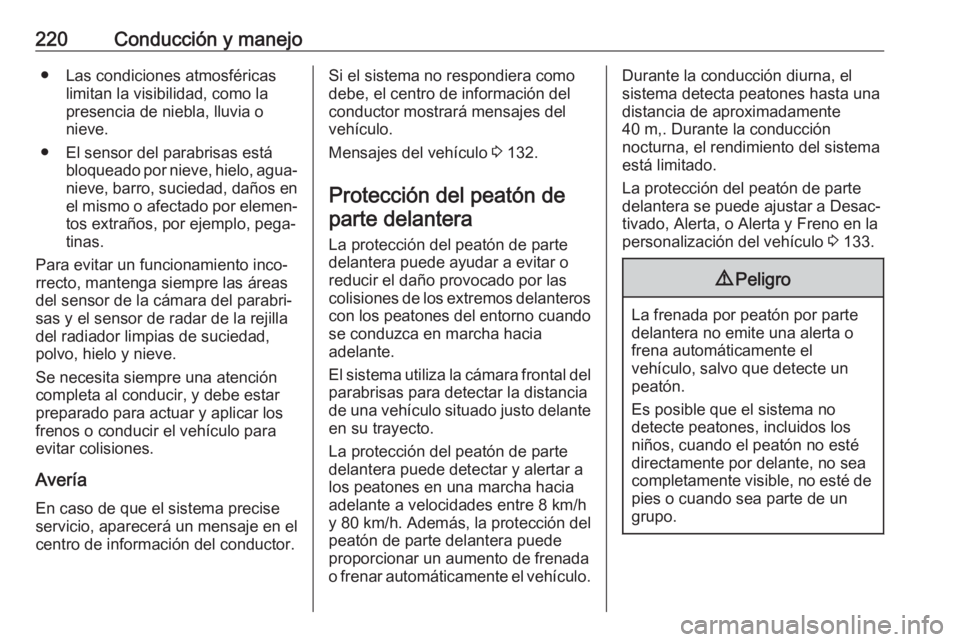

220Conducción y manejo● Las condiciones atmosféricaslimitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños en
el mismo o afectado por elemen‐ tos extraños, por ejemplo, pega‐
tinas.
Para evitar un funcionamiento inco‐
rrecto, mantenga siempre las áreas
del sensor de la cámara del parabri‐
sas y el sensor de radar de la rejilla
del radiador limpias de suciedad,
polvo, hielo y nieve.
Se necesita siempre una atención
completa al conducir, y debe estar
preparado para actuar y aplicar los
frenos o conducir el vehículo para
evitar colisiones.
Avería En caso de que el sistema precise
servicio, aparecerá un mensaje en el
centro de información del conductor.Si el sistema no respondiera como
debe, el centro de información del
conductor mostrará mensajes del
vehículo.
Mensajes del vehículo 3 132.
Protección del peatón de parte delantera
La protección del peatón de parte
delantera puede ayudar a evitar o
reducir el daño provocado por las
colisiones de los extremos delanteros
con los peatones del entorno cuando
se conduzca en marcha hacia
adelante.
El sistema utiliza la cámara frontal del parabrisas para detectar la distancia
de una vehículo situado justo delante
en su trayecto.
La protección del peatón de parte
delantera puede detectar y alertar a
los peatones en una marcha hacia
adelante a velocidades entre 8 km/h
y 80 km/h . Además, la protección del
peatón de parte delantera puede
proporcionar un aumento de frenada
o frenar automáticamente el vehículo.Durante la conducción diurna, el
sistema detecta peatones hasta una
distancia de aproximadamente
40 m,. Durante la conducción
nocturna, el rendimiento del sistema
está limitado.
La protección del peatón de parte
delantera se puede ajustar a Desac‐
tivado, Alerta, o Alerta y Freno en la
personalización del vehículo 3 133.9 Peligro
La frenada por peatón por parte
delantera no emite una alerta o
frena automáticamente el
vehículo, salvo que detecte un
peatón.
Es posible que el sistema no
detecte peatones, incluidos los niños, cuando el peatón no esté
directamente por delante, no sea
completamente visible, no esté de pies o cuando sea parte de un
grupo.

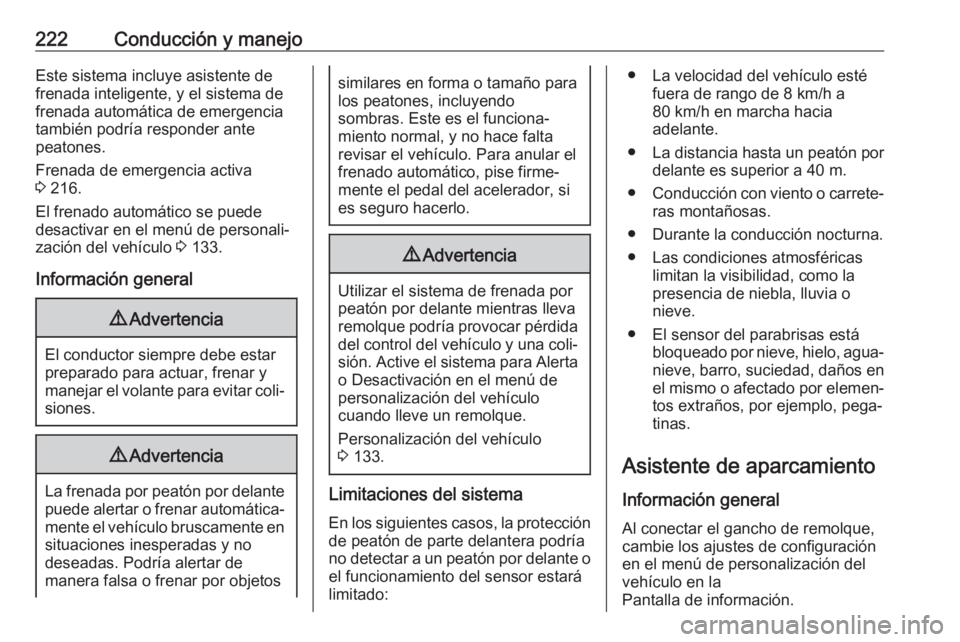

222Conducción y manejoEste sistema incluye asistente de
frenada inteligente, y el sistema de
frenada automática de emergencia
también podría responder ante
peatones.
Frenada de emergencia activa
3 216.
El frenado automático se puede
desactivar en el menú de personali‐
zación del vehículo 3 133.
Información general9 Advertencia
El conductor siempre debe estar
preparado para actuar, frenar y
manejar el volante para evitar coli‐
siones.
9 Advertencia
La frenada por peatón por delante
puede alertar o frenar automática‐
mente el vehículo bruscamente en situaciones inesperadas y no
deseadas. Podría alertar de
manera falsa o frenar por objetos
similares en forma o tamaño para los peatones, incluyendo
sombras. Este es el funciona‐
miento normal, y no hace falta
revisar el vehículo. Para anular el
frenado automático, pise firme‐
mente el pedal del acelerador, si
es seguro hacerlo.9 Advertencia
Utilizar el sistema de frenada por
peatón por delante mientras lleva
remolque podría provocar pérdida del control del vehículo y una coli‐sión. Active el sistema para Alertao Desactivación en el menú depersonalización del vehículo
cuando lleve un remolque.
Personalización del vehículo
3 133.
Limitaciones del sistema
En los siguientes casos, la protecciónde peatón de parte delantera podría
no detectar a un peatón por delante o
el funcionamiento del sensor estará
limitado:
● La velocidad del vehículo esté fuera de rango de 8 km/h a
80 km/h en marcha hacia
adelante.
● La distancia hasta un peatón por
delante es superior a 40 m.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños enel mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas.
Asistente de aparcamiento
Información general Al conectar el gancho de remolque,
cambie los ajustes de configuración
en el menú de personalización del
vehículo en la
Pantalla de información.

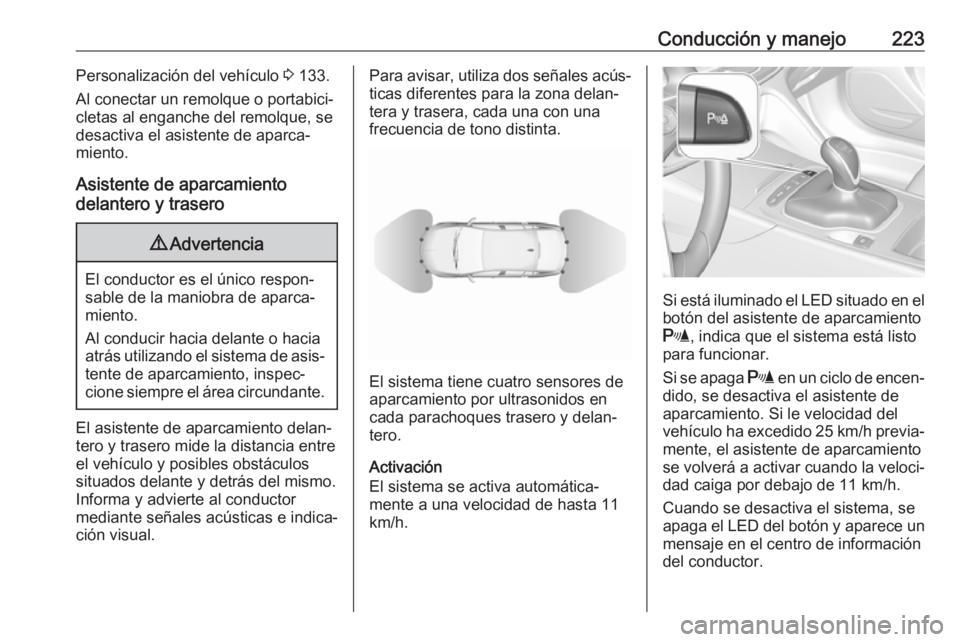

Conducción y manejo223Personalización del vehículo 3 133.
Al conectar un remolque o portabici‐
cletas al enganche del remolque, se
desactiva el asistente de aparca‐
miento.
Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Activación
El sistema se activa automática‐
mente a una velocidad de hasta 11 km/h.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Si se apaga r en un ciclo de encen‐
dido, se desactiva el asistente de
aparcamiento. Si le velocidad del vehículo ha excedido 25 km/h previa‐
mente, el asistente de aparcamiento
se volverá a activar cuando la veloci‐
dad caiga por debajo de 11 km/h.
Cuando se desactiva el sistema, se apaga el LED del botón y aparece un mensaje en el centro de información
del conductor.

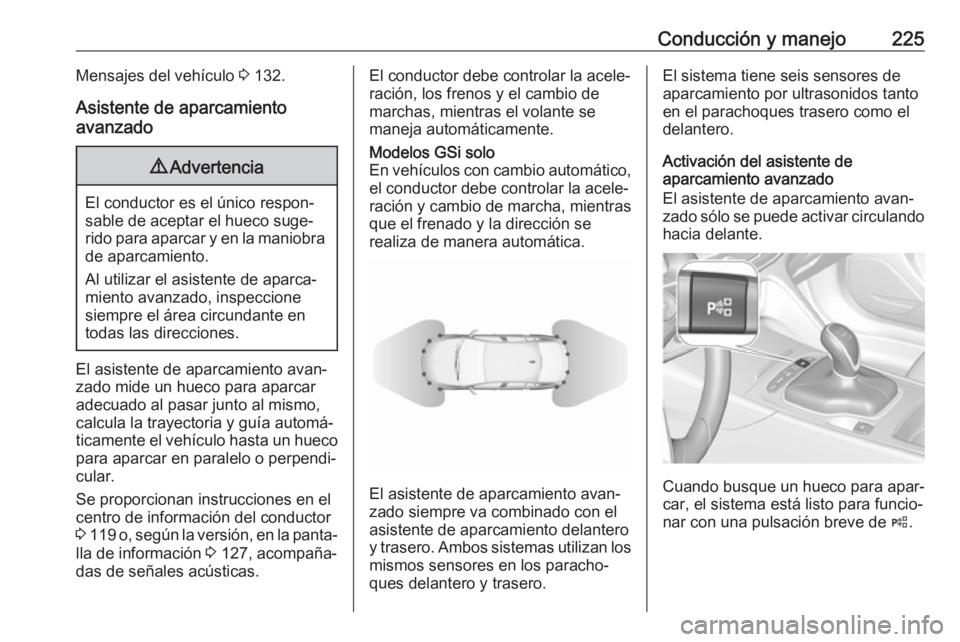

Conducción y manejo225Mensajes del vehículo 3 132.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en
todas las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo hasta un hueco para aparcar en paralelo o perpendi‐
cular.
Se proporcionan instrucciones en el
centro de información del conductor
3 119 o, según la versión, en la panta‐
lla de información 3 127, acompaña‐
das de señales acústicas.
El conductor debe controlar la acele‐
ración, los frenos y el cambio de
marchas, mientras el volante se
maneja automáticamente.Modelos GSi solo
En vehículos con cambio automático,
el conductor debe controlar la acele‐
ración y cambio de marcha, mientras que el frenado y la dirección se
realiza de manera automática.
El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero. Ambos sistemas utilizan los
mismos sensores en los paracho‐
ques delantero y trasero.
El sistema tiene seis sensores de
aparcamiento por ultrasonidos tanto
en el parachoques trasero como el
delantero.
Activación del asistente de
aparcamiento avanzado
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando hacia delante.
Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐
nar con una pulsación breve de (.

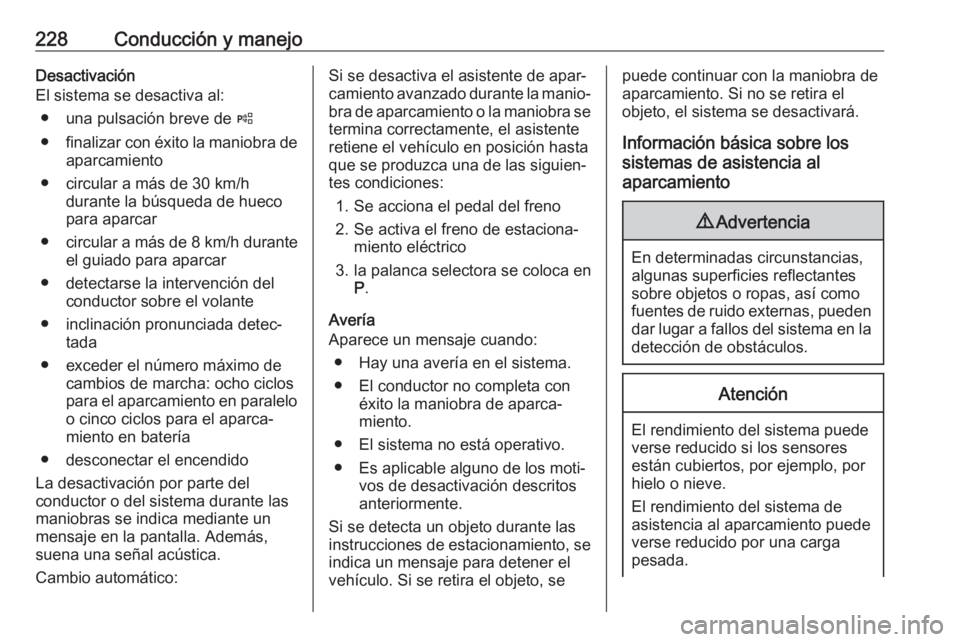

228Conducción y manejoDesactivación
El sistema se desactiva al:
● una pulsación breve de (
● finalizar con éxito la maniobra de
aparcamiento
● circular a más de 30 km/h durante la búsqueda de hueco
para aparcar
● circular a más de 8 km/h durante
el guiado para aparcar
● detectarse la intervención del conductor sobre el volante
● inclinación pronunciada detec‐ tada
● exceder el número máximo de cambios de marcha: ocho ciclos
para el aparcamiento en paralelo
o cinco ciclos para el aparca‐ miento en batería
● desconectar el encendido
La desactivación por parte del
conductor o del sistema durante las
maniobras se indica mediante un
mensaje en la pantalla. Además,
suena una señal acústica.
Cambio automático:Si se desactiva el asistente de apar‐
camiento avanzado durante la manio‐
bra de aparcamiento o la maniobra se termina correctamente, el asistente
retiene el vehículo en posición hasta
que se produzca una de las siguien‐
tes condiciones:
1. Se acciona el pedal del freno
2. Se activa el freno de estaciona‐ miento eléctrico
3. la palanca selectora se coloca en P.
Avería
Aparece un mensaje cuando:
● Hay una avería en el sistema.● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
● Es aplicable alguno de los moti‐ vos de desactivación descritosanteriormente.
Si se detecta un objeto durante las
instrucciones de estacionamiento, se
indica un mensaje para detener el
vehículo. Si se retira el objeto, sepuede continuar con la maniobra de
aparcamiento. Si no se retira el
objeto, el sistema se desactivará.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
