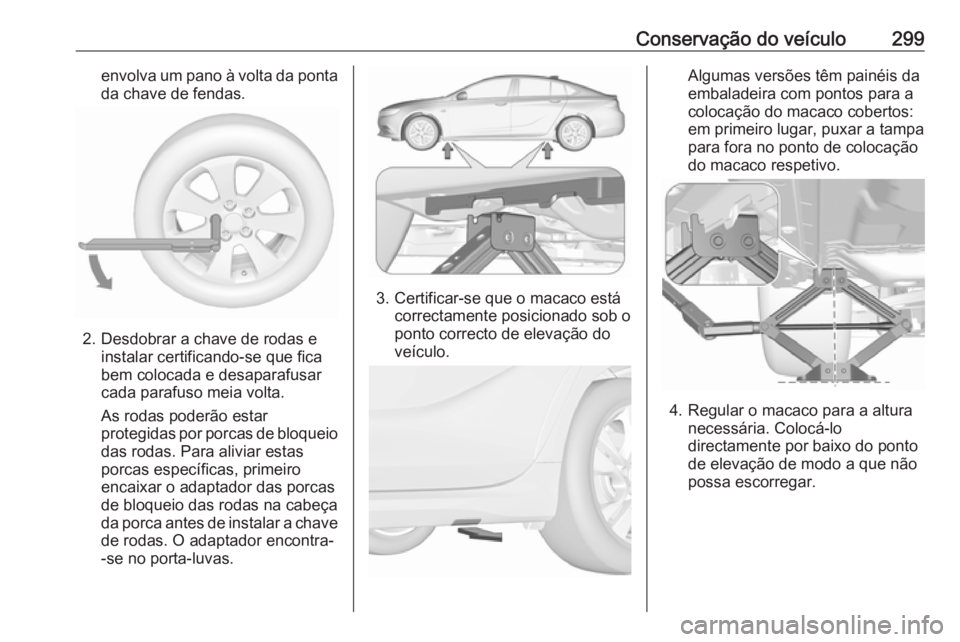

Conservação do veículo299envolva um pano à volta da pontada chave de fendas.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador das porcas
de bloqueio das rodas na cabeça
da porca antes de instalar a chave de rodas. O adaptador encontra--se no porta-luvas.
3. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.
Algumas versões têm painéis da
embaladeira com pontos para a
colocação do macaco cobertos:
em primeiro lugar, puxar a tampa
para fora no ponto de colocação
do macaco respetivo.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.

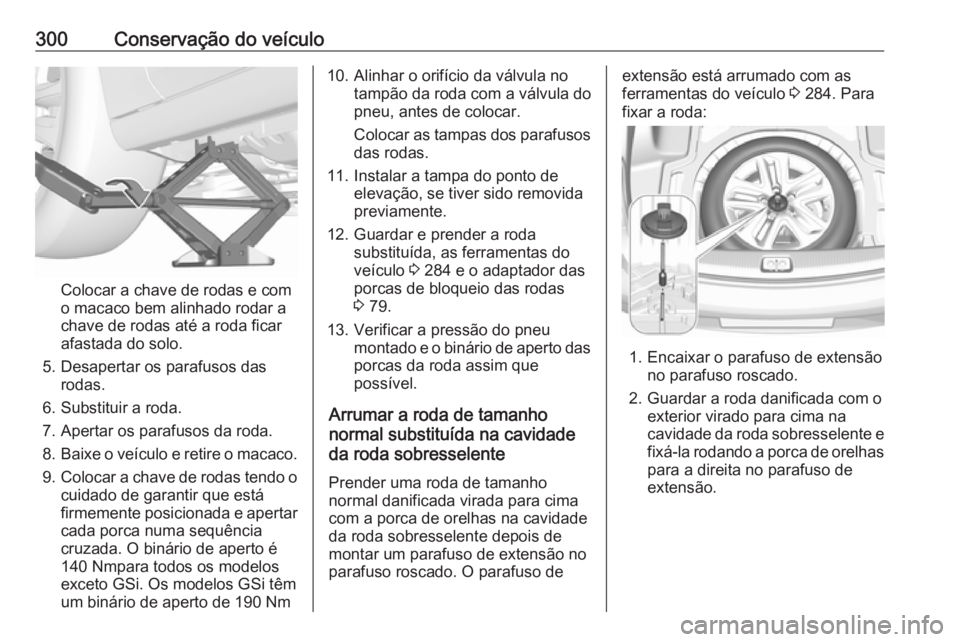

300Conservação do veículo
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
firmemente posicionada e apertar cada porca numa sequência
cruzada. O binário de aperto é
140 Nmpara todos os modelos
exceto GSi. Os modelos GSi têm
um binário de aperto de 190 Nm
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Instalar a tampa do ponto de elevação, se tiver sido removida
previamente.
12. Guardar e prender a roda substituída, as ferramentas do
veículo 3 284 e o adaptador das
porcas de bloqueio das rodas
3 79.
13. Verificar a pressão do pneu montado e o binário de aperto das
porcas da roda assim que
possível.
Arrumar a roda de tamanho
normal substituída na cavidade
da roda sobresselente
Prender uma roda de tamanho
normal danificada virada para cima
com a porca de orelhas na cavidade
da roda sobresselente depois de
montar um parafuso de extensão no
parafuso roscado. O parafuso deextensão está arrumado com as
ferramentas do veículo 3 284. Para
fixar a roda:
1. Encaixar o parafuso de extensão no parafuso roscado.
2. Guardar a roda danificada com o exterior virado para cima na
cavidade da roda sobresselente e
fixá-la rodando a porca de orelhas
para a direita no parafuso de
extensão.

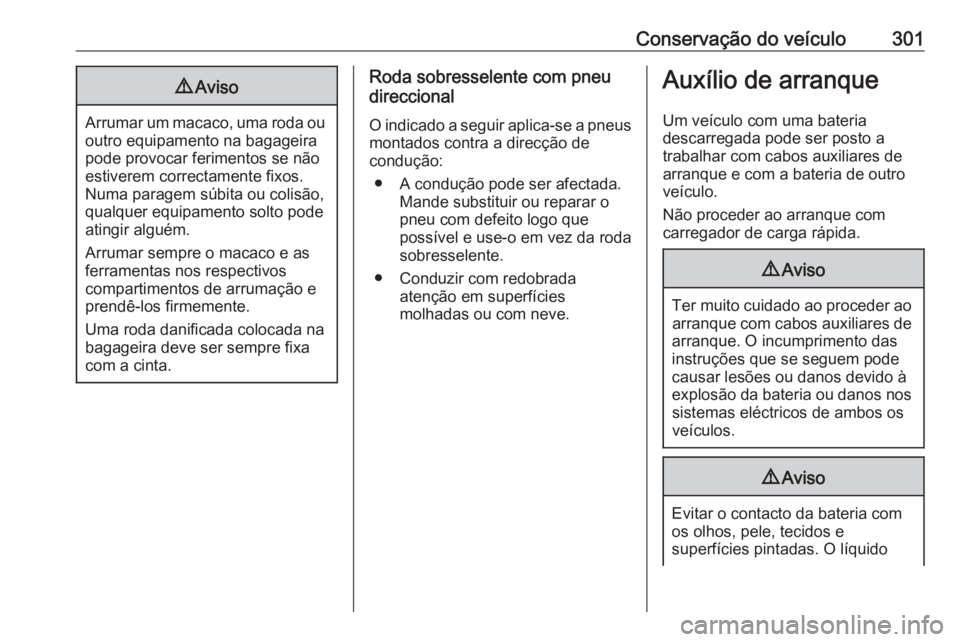

Conservação do veículo3019Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los firmemente.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente com pneu
direccional
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar opneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com
carregador de carga rápida.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

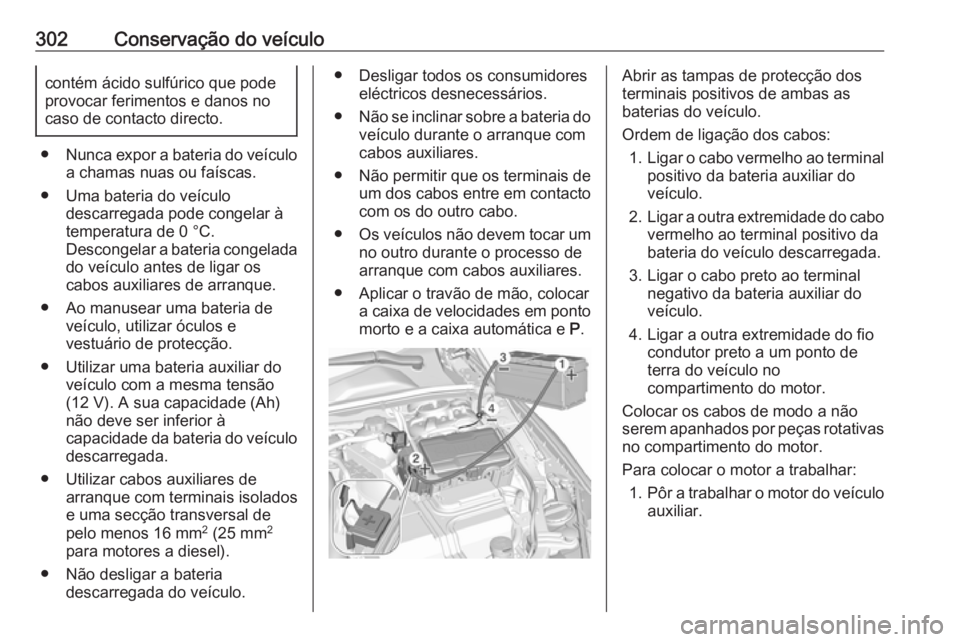

302Conservação do veículocontém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada
do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.Abrir as tampas de protecção dos
terminais positivos de ambas as
baterias do veículo.
Ordem de ligação dos cabos: 1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria do veículo descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.

Conservação do veículo3032. Após 5 minutos, ligar o outromotor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Envolver um pano à volta da ponta de uma chave de fendas plana para
evitar danos na pintura. Inserir a
chave de fendas na fenda existente
no bordo da tampa. Soltar a tampa
executando um movimento de
alavanca cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 284.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-
pára-brisas.

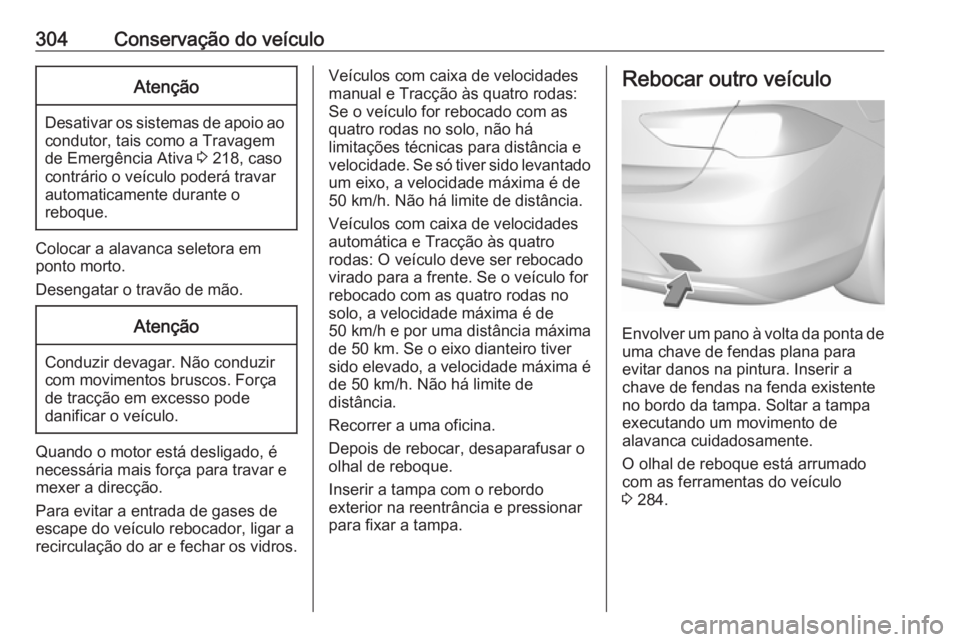

304Conservação do veículoAtenção
Desativar os sistemas de apoio aocondutor, tais como a Travagem
de Emergência Ativa 3 218, caso
contrário o veículo poderá travar
automaticamente durante o
reboque.
Colocar a alavanca seletora em
ponto morto.
Desengatar o travão de mão.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
manual e Tracção às quatro rodas:
Se o veículo for rebocado com as
quatro rodas no solo, não há
limitações técnicas para distância e
velocidade. Se só tiver sido levantado
um eixo, a velocidade máxima é de 50 km/h. Não há limite de distância.
Veículos com caixa de velocidades
automática e Tracção às quatro
rodas: O veículo deve ser rebocado
virado para a frente. Se o veículo for
rebocado com as quatro rodas no
solo, a velocidade máxima é de
50 km/h e por uma distância máxima
de 50 km. Se o eixo dianteiro tiver
sido elevado, a velocidade máxima é
de 50 km/h. Não há limite de
distância.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
exterior na reentrância e pressionar
para fixar a tampa.Rebocar outro veículo
Envolver um pano à volta da ponta de uma chave de fendas plana para
evitar danos na pintura. Inserir a
chave de fendas na fenda existente
no bordo da tampa. Soltar a tampa
executando um movimento de
alavanca cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 284.

Conservação do veículo305

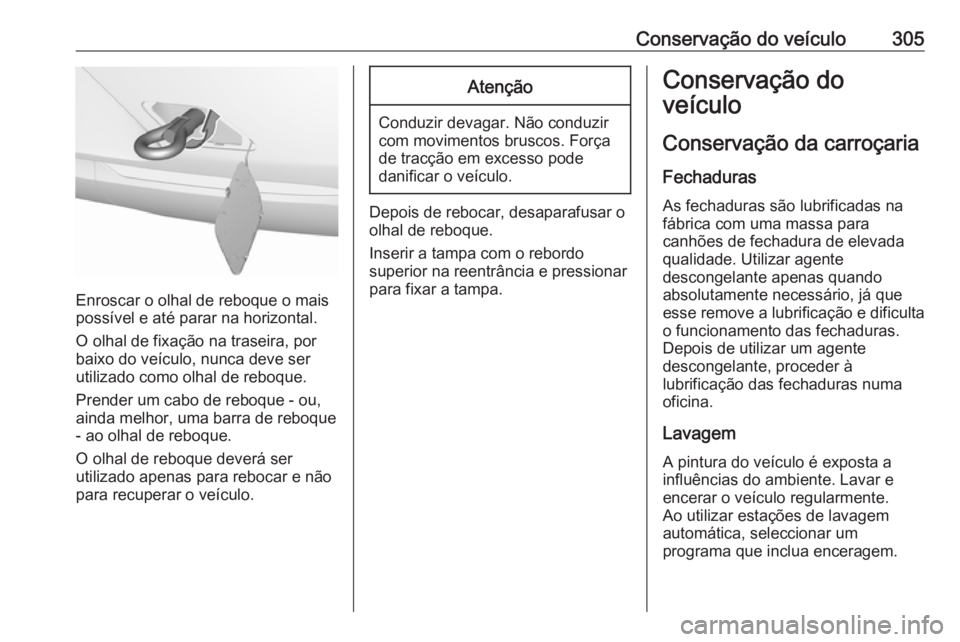

Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
superior na reentrância e pressionar
para fixar a tampa.
Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na fábrica com uma massa para
canhões de fechadura de elevada qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.

306Conservação do veículoOs dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa-pára-brisas e o
limpa-vidros do óculo traseiro devem ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim
de evitar danos.Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Lubrifique as dobradiças de todas as
portas numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores
As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerre regularmente o veículo (o
mais tardar quando a água já não
deslizar). Caso contrário, a pintura
seca.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do limpa-pára-
-brisas
Desligar os limpa-para-brisas antes
de atuar nas respetivas áreas.

Conservação do veículo307Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente
ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo,
utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar o vidro.
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.
Remover resíduos de sujidade das
escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão
ou inclusive destruirão as escovas do
limpa-pára-brisas.Tecto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.),
soluções ácidas ou muito alcalinas ou panos abrasivos. Não aplicar cera ou
agentes polidores no tejadilho.
Jantes e pneus Não utilizar dispositivos de limpeza a
jacto a alta pressão.
Limpar as jantes com um produto de
limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura
Rectificar pequenos danos na pintura com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem devem ser reparadas por uma
oficina.Substrutura
Algumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha / betume
podem danificar a camada de PVC.
Os trabalhos na substrutura devem
ser realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.

308Conservação do veículoPara trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao sistema de gás liquefeito.
Equipamento de reboque
Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
Válvula de ar
Limpar o sistema de segurança no
pára-choques dianteiro para manter
um bom funcionamento.
Conservação do habitáculo Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.
O conjunto de instrumentos e os
visores devem ser limpos apenas com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de interiores.Atenção
Feche as fitas Velcro uma vez quese estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.
