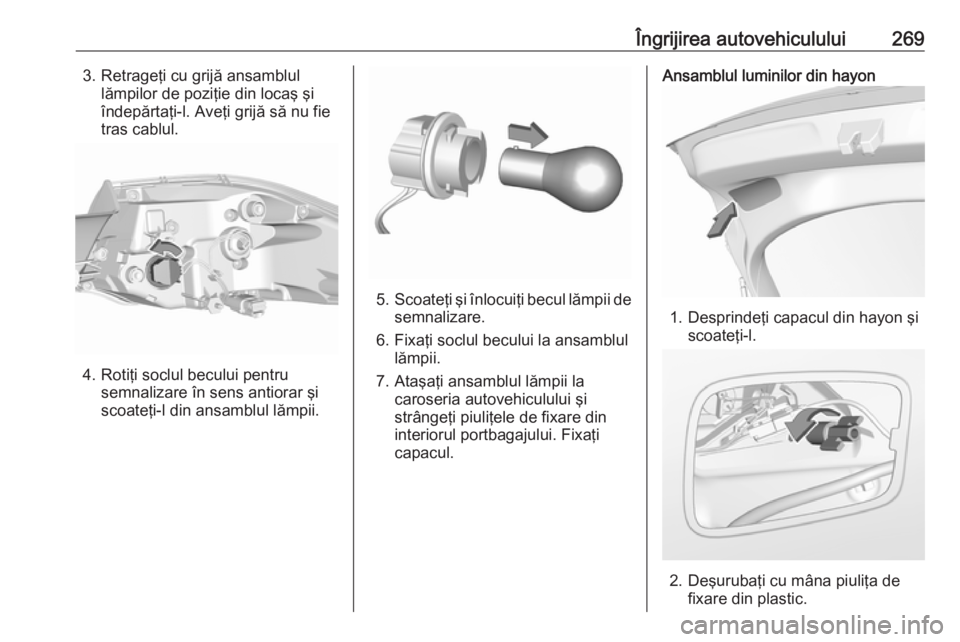

Îngrijirea autovehiculului2693. Retrageţi cu grijă ansamblullămpilor de poziţie din locaş şi
îndepărtaţi-l. Aveţi grijă să nu fie
tras cablul.
4. Rotiţi soclul becului pentru semnalizare în sens antiorar şi
scoateţi-l din ansamblul lămpii.
5. Scoateţi şi înlocuiţi becul lămpii de
semnalizare.
6. Fixaţi soclul becului la ansamblul lămpii.
7. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.

270Îngrijirea autovehiculului

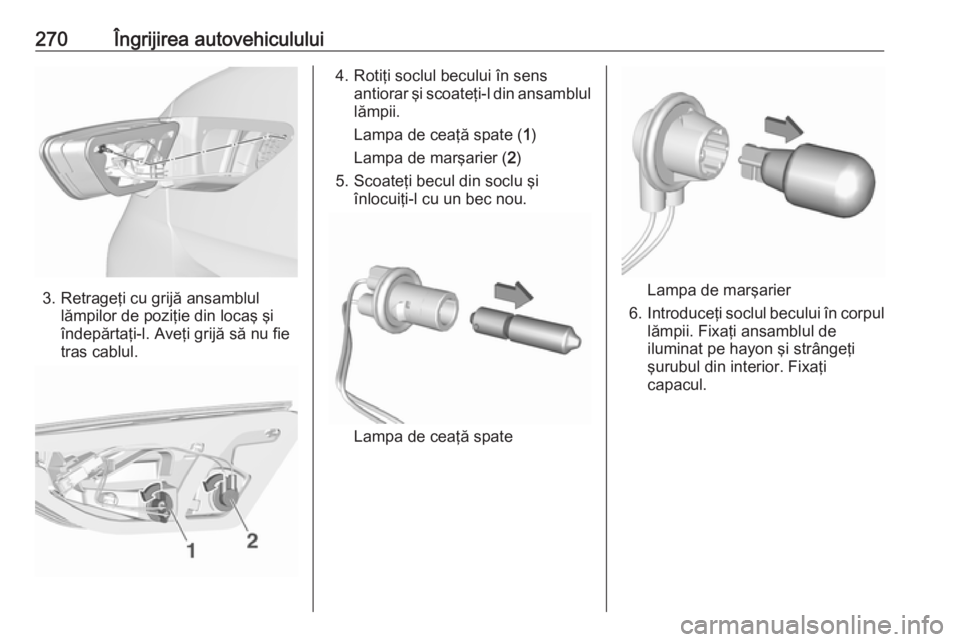

3. Retrageţi cu grijă ansamblullămpilor de poziţie din locaş şi
îndepărtaţi-l. Aveţi grijă să nu fie
tras cablul.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
Lampa de ceaţă spate ( 1)
Lampa de marşarier ( 2)
5. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
Lampa de ceaţă spate
Lampa de marşarier
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.

Îngrijirea autovehiculului271Sports Tourer, Country TourerAnsamblul lămpii din caroserie

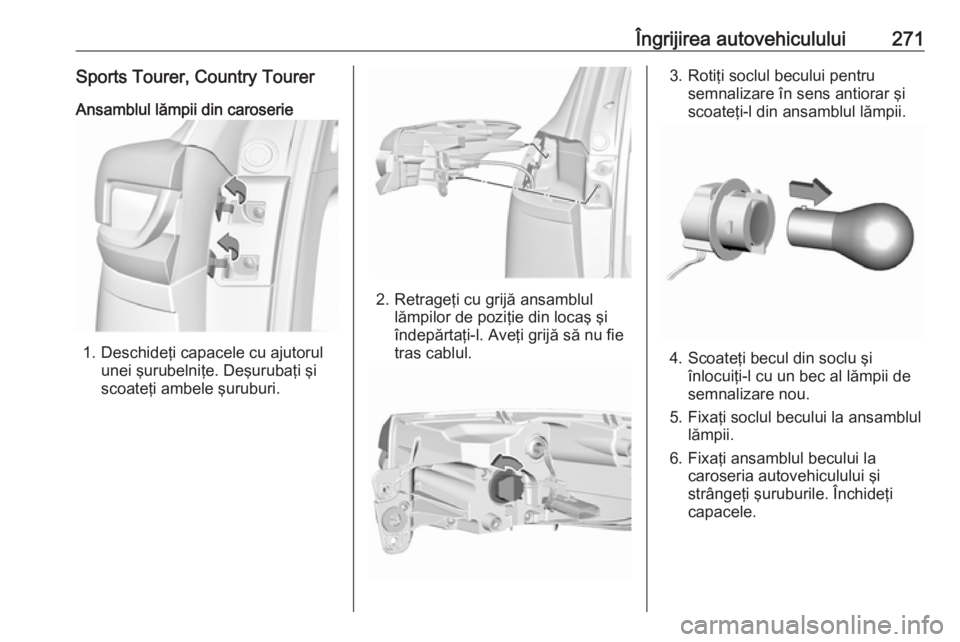

1. Deschideţi capacele cu ajutorul unei şurubelniţe. Deşurubaţi şi
scoateţi ambele şuruburi.
2. Retrageţi cu grijă ansamblul lămpilor de poziţie din locaş şi
îndepărtaţi-l. Aveţi grijă să nu fie
tras cablul.
3. Rotiţi soclul becului pentru semnalizare în sens antiorar şi
scoateţi-l din ansamblul lămpii.
4. Scoateţi becul din soclu şi înlocuiţi-l cu un bec al lămpii de
semnalizare nou.
5. Fixaţi soclul becului la ansamblul lămpii.
6. Fixaţi ansamblul becului la caroseria autovehiculului şi
strângeţi şuruburile. Închideţi
capacele.

272Îngrijirea autovehicululuiAnsamblul luminilor din hayon

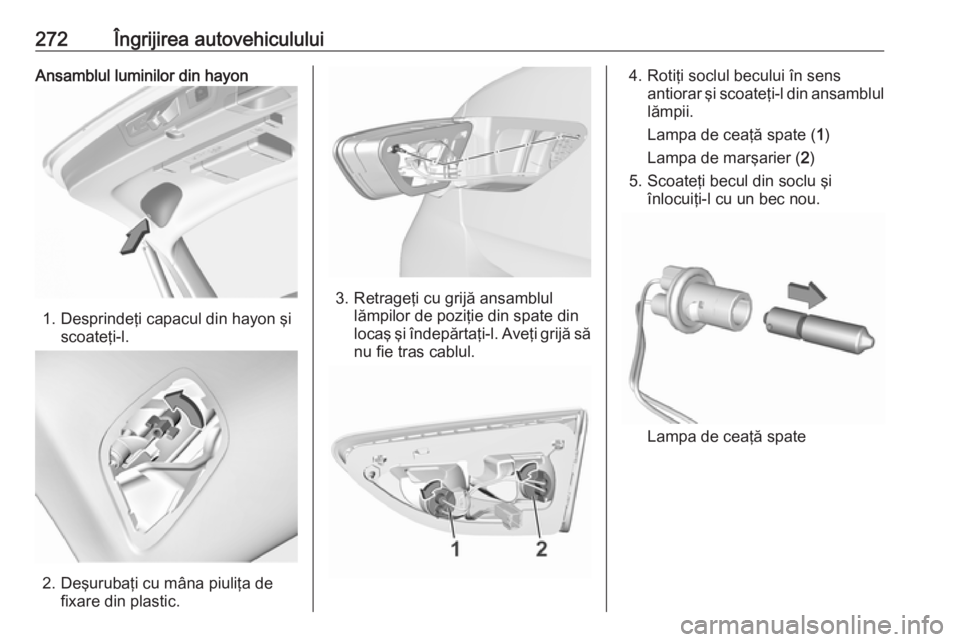

1. Desprindeţi capacul din hayon şiscoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
nu fie tras cablul.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
Lampa de ceaţă spate ( 1)
Lampa de marşarier ( 2)
5. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
Lampa de ceaţă spate

Îngrijirea autovehiculului273
Lampa de marşarier
6. Introduceţi soclul becului în ansamblul lămpii. Fixaţi
ansamblul de iluminat pe hayon şi
strângeţi şurubul din interior.
Fixaţi capacul.
Lămpi de semnalizare
laterale

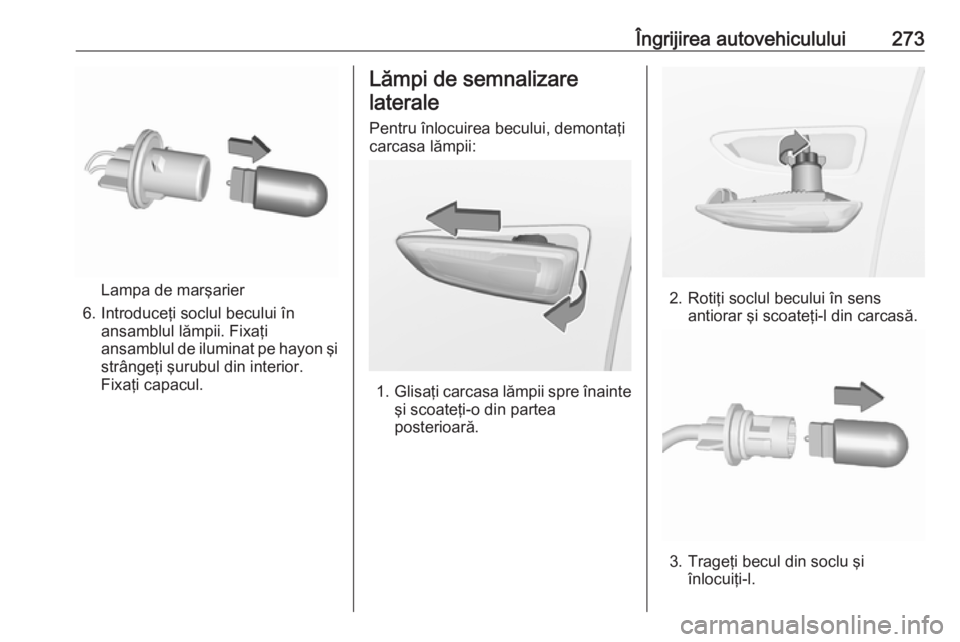

Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi carcasa lămpii spre înainte
şi scoateţi-o din partea
posterioară.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.

274Îngrijirea autovehiculului4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare
Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bordSistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

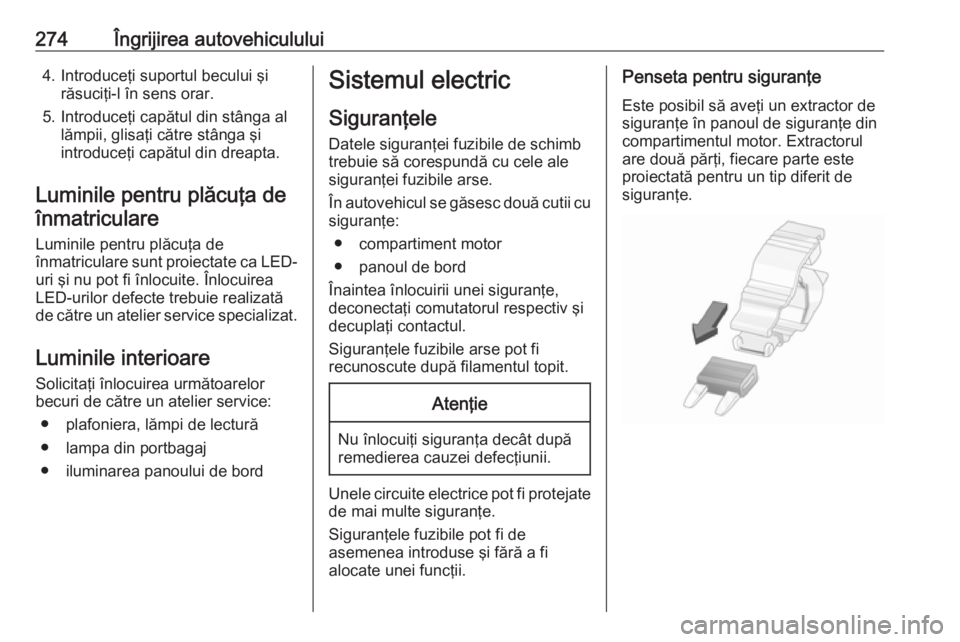

Penseta pentru siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor. Extractorul
are două părţi, fiecare parte este
proiectată pentru un tip diferit de
siguranţe.

Îngrijirea autovehiculului275

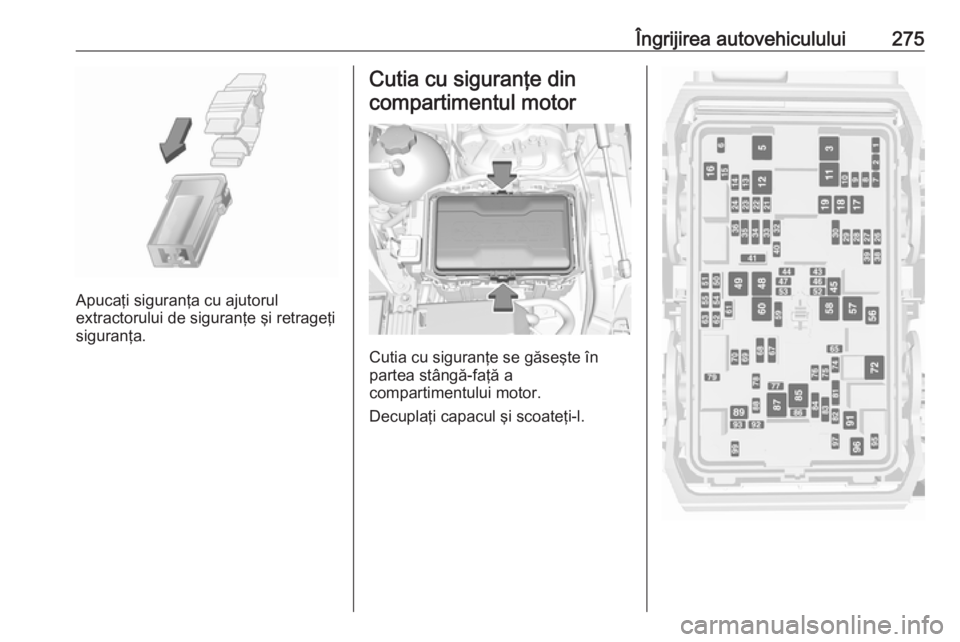

Apucaţi siguranţa cu ajutorul
extractorului de siguranţe şi retrageţi siguranţa.
Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.

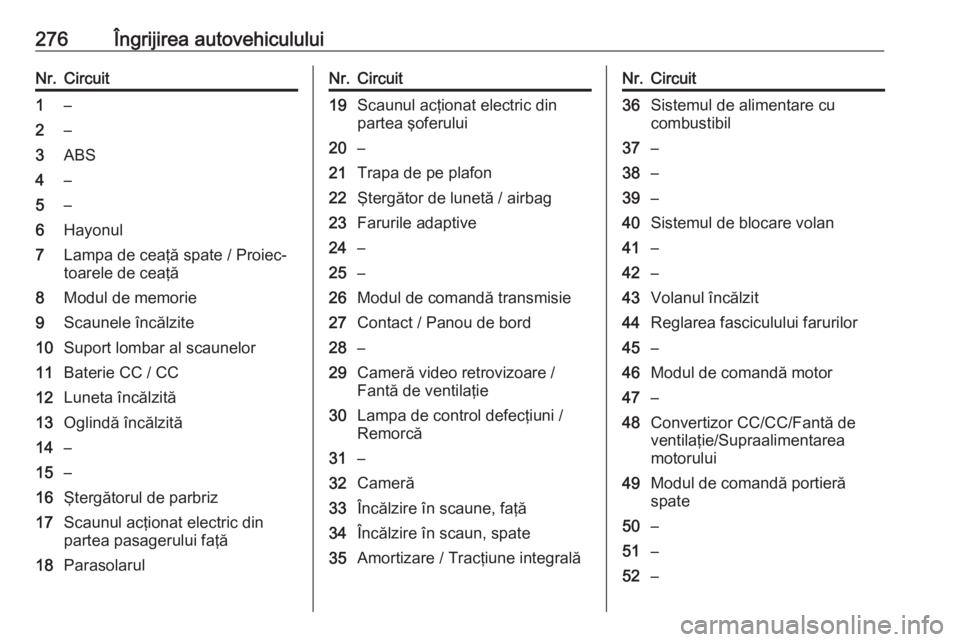

276Îngrijirea autovehicululuiNr.Circuit1–2–3ABS4–5–6Hayonul7Lampa de ceaţă spate / Proiec‐
toarele de ceaţă8Modul de memorie9Scaunele încălzite10Suport lombar al scaunelor11Baterie CC / CC12Luneta încălzită13Oglindă încălzită14–15–16Ştergătorul de parbriz17Scaunul acţionat electric din
partea pasagerului faţă18ParasolarulNr.Circuit19Scaunul acţionat electric din
partea şoferului20–21Trapa de pe plafon22Ştergător de lunetă / airbag23Farurile adaptive24–25–26Modul de comandă transmisie27Contact / Panou de bord28–29Cameră video retrovizoare /
Fantă de ventilaţie30Lampa de control defecţiuni /
Remorcă31–32Cameră33Încălzire în scaune, faţă34Încălzire în scaun, spate35Amortizare / Tracţiune integralăNr.Circuit36Sistemul de alimentare cu
combustibil37–38–39–40Sistemul de blocare volan41–42–43Volanul încălzit44Reglarea fasciculului farurilor45–46Modul de comandă motor47–48Convertizor CC/CC/Fantă de
ventilaţie/Supraalimentarea
motorului49Modul de comandă portieră
spate50–51–52–

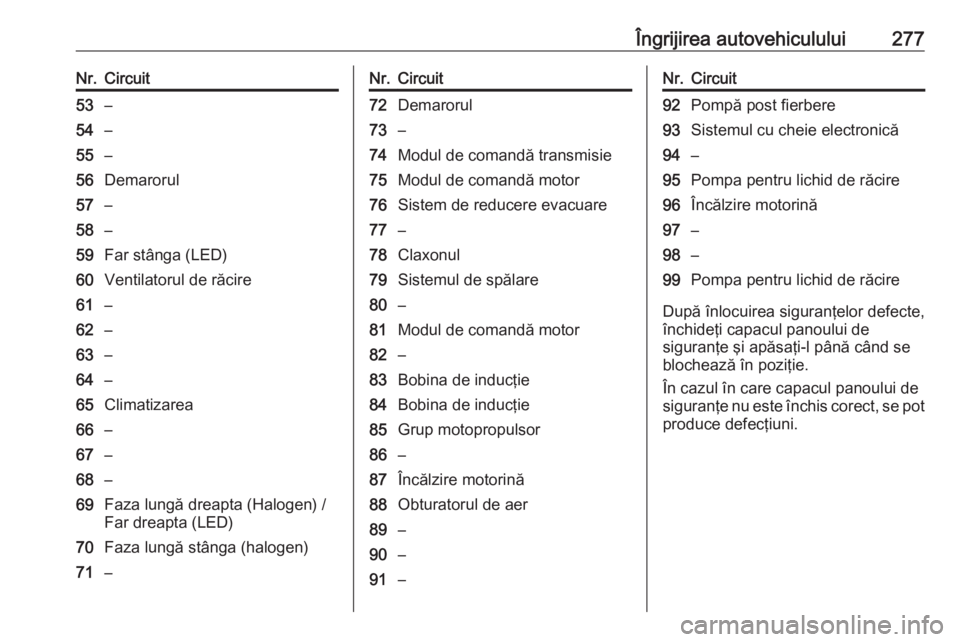

Îngrijirea autovehiculului277Nr.Circuit53–54–55–56Demarorul57–58–59Far stânga (LED)60Ventilatorul de răcire61–62–63–64–65Climatizarea66–67–68–69Faza lungă dreapta (Halogen) /
Far dreapta (LED)70Faza lungă stânga (halogen)71–Nr.Circuit72Demarorul73–74Modul de comandă transmisie75Modul de comandă motor76Sistem de reducere evacuare77–78Claxonul79Sistemul de spălare80–81Modul de comandă motor82–83Bobina de inducţie84Bobina de inducţie85Grup motopropulsor86–87Încălzire motorină88Obturatorul de aer89–90–91–Nr.Circuit92Pompă post fierbere93Sistemul cu cheie electronică94–95Pompa pentru lichid de răcire96Încălzire motorină97–98–99Pompa pentru lichid de răcire
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

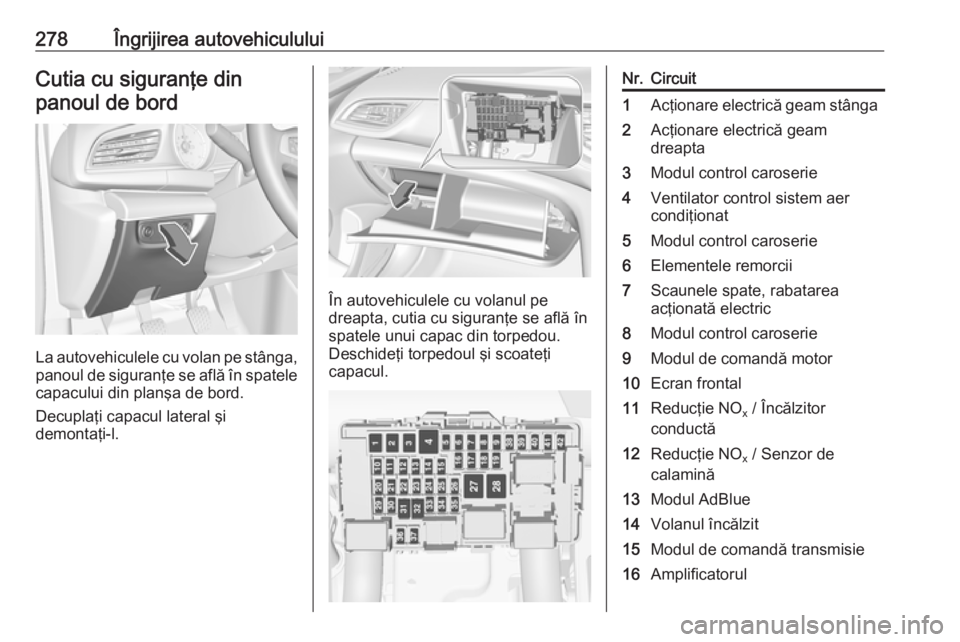

278Îngrijirea autovehicululuiCutia cu siguranţe dinpanoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.
În autovehiculele cu volanul pe
dreapta, cutia cu siguranţe se află în
spatele unui capac din torpedou.
Deschideţi torpedoul şi scoateţi
capacul.
Nr.Circuit1Acţionare electrică geam stânga2Acţionare electrică geam
dreapta3Modul control caroserie4Ventilator control sistem aer
condiţionat5Modul control caroserie6Elementele remorcii7Scaunele spate, rabatarea
acţionată electric8Modul control caroserie9Modul de comandă motor10Ecran frontal11Reducţie NO x / Încălzitor
conductă12Reducţie NO x / Senzor de
calamină13Modul AdBlue14Volanul încălzit15Modul de comandă transmisie16Amplificatorul
