OPEL INSIGNIA BREAK 2019.5 Manual de utilizare (in Romanian)

Îngrijirea autovehiculului279Nr.Circuit17Alarma18Modul control caroserie19Modul AdBlue20Modul control caroserie21Modul control caroserie22Modul control caroserie23Sistemul de blocare electrică
volan24Airbag25Racord diagnostic26Priza din portbagaj27Supapă EBCM28Elemente poliţie29–30–31Comenzile de pe volan32Contactul33Climatizarea34Modul gateway central35Conector AUX / USBNr.Circuit36Încărcător wireless37Ştergătorul de lunetă38Modul OnStar39Afişor40Sistemul de asistenţă la parcare41Consola din plafon42Sistemul InfotainmentTrusa de scule
Uneltele
Autovehicule cu roată de rezervă
Cricul cu cheia de roţi, uneltele, un
şurub cu extensie pentru fixarea roţii
deteriorate şi inelul de tractare sunt
amplasate în trusa de scule, sub
roata de rezervă din portbagaj.
Roata de rezervă 3 293.

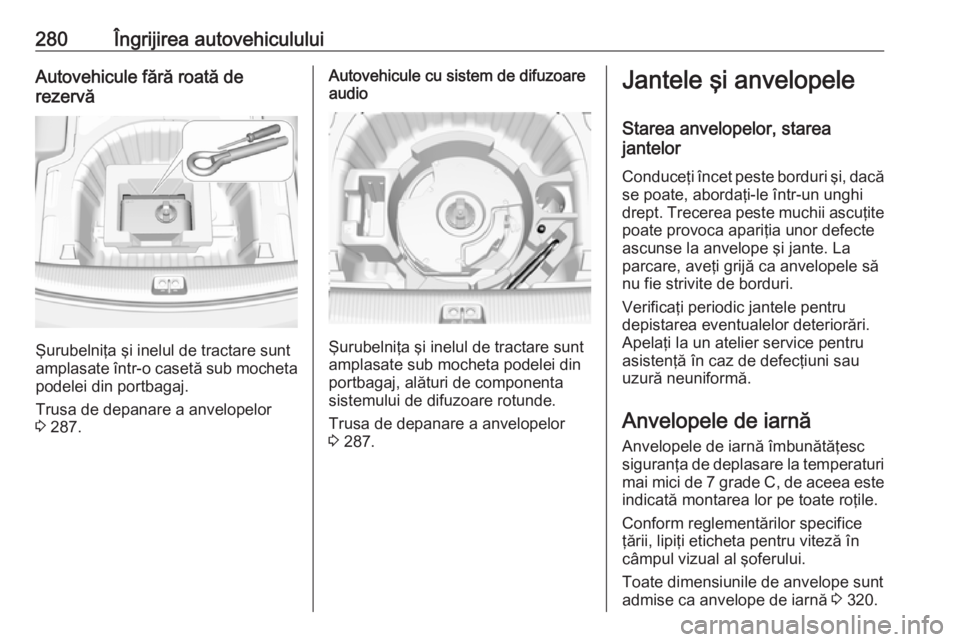

280Îngrijirea autovehicululuiAutovehicule fără roată de
rezervă
Şurubelniţa şi inelul de tractare sunt
amplasate într-o casetă sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor
3 287.
Autovehicule cu sistem de difuzoare
audio
Şurubelniţa şi inelul de tractare sunt
amplasate sub mocheta podelei din
portbagaj, alături de componenta
sistemului de difuzoare rotunde.
Trusa de depanare a anvelopelor
3 287.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă
se poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi mai mici de 7 grade C, de aceea este
indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 320.

Îngrijirea autovehiculului281GSi cu anvelope Michelin Pilot Super
Sport sau Pilot Sport 4 S
Acest model este prevăzut din fabrică
cu anvelope sport de înaltă
performanţă, care au performanţe reduse la temperatură scăzută.9 Pericol
Folosiţi anvelope de iarnă la
temperaturi mai mici de 0 °C, în caz contrar, anvelopele sport de
performanţă înaltă se pot avaria.
Etichetele anvelopelor
De ex. 215/60 R 16 95 V
215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: Cu flancuri întărite
(RunFlat)16:diametru roată, în inci95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgV:literă cod de vitezăCodul literal de viteză:Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a acestui autovehicul.
Consultaţi Certificatul de conformitate CEE, furnizat împreună cu alte
documente naţionale de
înmatriculare ale autovehiculului.
Echipamentul opţional poate reduce
viteza maximă a autovehiculului.
Anvelopele direcţionale Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi de roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Presiunea în anvelope 3 320.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.

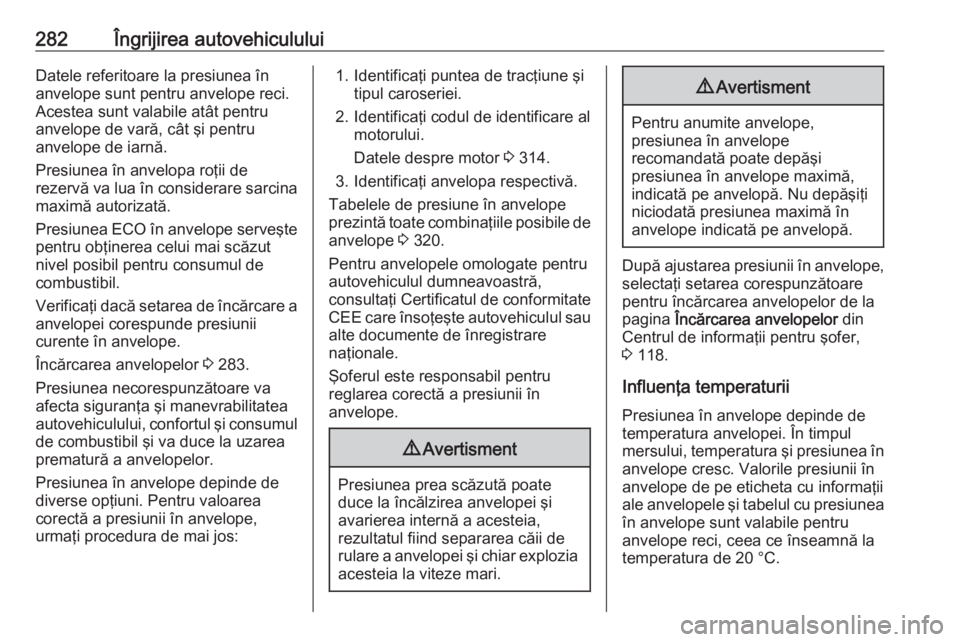

282Îngrijirea autovehicululuiDatele referitoare la presiunea în
anvelope sunt pentru anvelope reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Presiunea în anvelopa roţii de
rezervă va lua în considerare sarcina
maximă autorizată.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzutnivel posibil pentru consumul de
combustibil.
Verificaţi dacă setarea de încărcare a anvelopei corespunde presiunii
curente în anvelope.
Încărcarea anvelopelor 3 283.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea autovehiculului, confortul şi consumul
de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:1. Identificaţi puntea de tracţiune şi tipul caroseriei.
2. Identificaţi codul de identificare al motorului.
Datele despre motor 3 314.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 320.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
După ajustarea presiunii în anvelope, selectaţi setarea corespunzătoare
pentru încărcarea anvelopelor de la pagina Încărcarea anvelopelor din
Centrul de informaţii pentru şofer,
3 118.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii ale anvelopele şi tabelul cu presiunea în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la
temperatura de 20 °C.

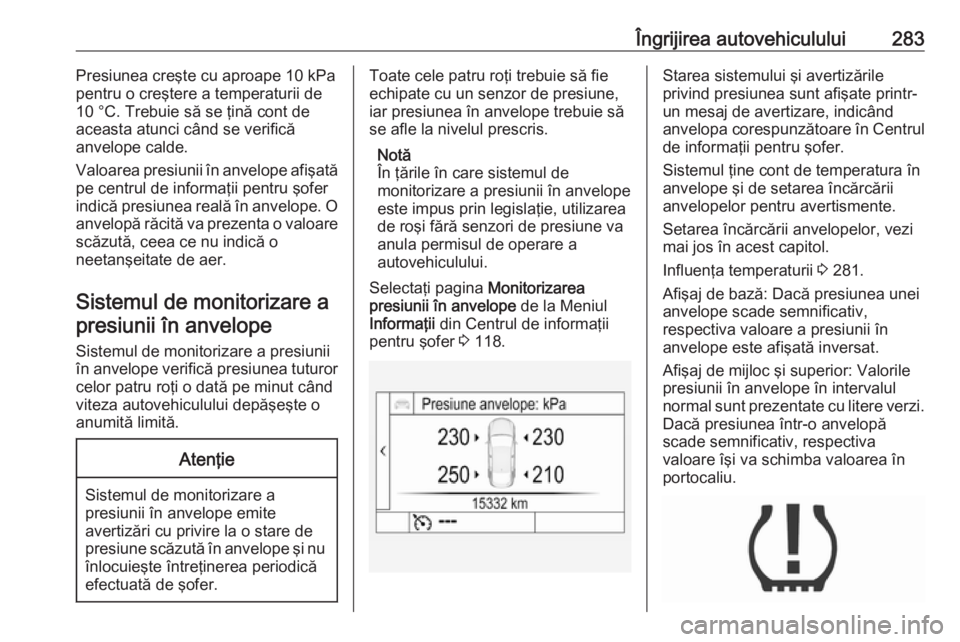

Îngrijirea autovehiculului283Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată
pe centrul de informaţii pentru şofer
indică presiunea reală în anvelope. O anvelopă răcită va prezenta o valoare
scăzută, ceea ce nu indică o
neetanşeitate de aer.
Sistemul de monitorizare apresiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope verifică presiunea tuturor
celor patru roţi o dată pe minut când
viteza autovehiculului depăşeşte o
anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări cu privire la o stare de
presiune scăzută în anvelope şi nu înlocuieşte întreţinerea periodicăefectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula permisul de operare a
autovehiculului.
Selectaţi pagina Monitorizarea
presiunii în anvelope de la Meniul
Informaţii din Centrul de informaţii
pentru şofer 3 118.Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare, indicând
anvelopa corespunzătoare în Centrul
de informaţii pentru şofer.
Sistemul ţine cont de temperatura în
anvelope şi de setarea încărcării
anvelopelor pentru avertismente.
Setarea încărcării anvelopelor, vezi
mai jos în acest capitol.
Influenţa temperaturii 3 281.
Afişaj de bază: Dacă presiunea unei
anvelope scade semnificativ,
respectiva valoare a presiunii în
anvelope este afişată inversat.
Afişaj de mijloc şi superior: Valorile
presiunii în anvelope în intervalul
normal sunt prezentate cu litere verzi. Dacă presiunea într-o anvelopă
scade semnificativ, respectiva
valoare îşi va schimba valoarea în
portocaliu.

284Îngrijirea autovehicululuiO stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 115.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor
3 320.
Asiguraţi-vă că starea de încărcare a
autovehiculului corespunde presiunii
selectate în anvelope. Starea
încărcării autovehiculului, vezi mai jos în acest capitol.
După umflare, poate fi necesar să parcurgeţi o anumită distanţă pentru actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w poate
continua să lumineze.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica producerea unei condiţii
de presiune scăzută în anvelope.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 131.Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.
Lampa de control w luminează.
Pentru cele trei roţi suplimentare sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilulşi inelul de etanşare. În cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 320 şi selectaţi setarea adecvată
din Sarcină anvelopă din meniul cu
informaţii despre vehicul 3 118.
Această setare stabileşte presiunile
de referinţă pentru avertizările
presiunii în anvelope.
Meniul Sarcină anvelopă apare
numai dacă autovehiculul este
staţionar, iar frâna de parcare este
aplicată. La autovehicul cu transmisie
automată maneta selectoare trebuie să se afle la P.

Îngrijirea autovehiculului285
Selectaţi:● Light (Iluminare) pentru presiune
confort, până la 3 persoane.
● Eco pentru presiune Eco, până la
3 persoane.
● Max pentru încărcare maximă.
Funcţia programare automată
După schimbarea roţilor sau a
poziţiilor roţilor, autovehiculul trebuie
să rămână staţionar aproximativ
20 de minute pentru ca sistemul să
recalculeze. Următorul proces de
rememorare durează maximum
10 minute de condus în intervalul de viteze de 40 până la 100 km/h. Evitaţi
neîncadrarea în acest interval pentru
perioade lungi de timp. Dacă este
posibil, folosiţi un drum de ţară sau un drum similar pe care este posibil
condusul continuu. În timpul
procesului de rememorare, se poate
afişa $ sau valorile de presiune pot
apărea în Centrul de informaţii pentru
şofer.
Dacă apar probleme în timpul
procesului de rememorare, se
afişează un mesaj de eşec în Centrul
de informaţii pentru şofer. w va clipi
timp de 60 de secunde, apoi va
lumina continuu.
În acest caz, repetaţi procesul de
memorare. Menţineţi autovehiculul
staţionar timp de aproximativ 20 de
minute, apoi conduceţi din nou timp
de 10 minute, aşa cum se descrie mai
sus.
Adâncimea profilului căii derulare
Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului
căii de rulare scade sub 2-3 mm (4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu difere cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.

286Îngrijirea autovehicululuiDacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiuniijantelor şi anvelopelor
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea presiunii
nominale în anvelope şi să se
efectueze şi alte modificări ale
autovehiculului.
După trecerea la o altă dimensiune a
anvelopelor, înlocuiţi eticheta cu
presiunile în anvelope şi reiniţializaţi
sistemul de monitorizare a presiunii
din anvelope 3 283.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta permisul de operare a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.
9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la diametrul roţilor sau la grosimea
acestora (inclusiv dispozitivul de
fixare).

Îngrijirea autovehiculului2879Avertisment
Defectele pot duce la explozia
anvelopelor.
Se admit lanţuri numai pe anvelopele 215/60 R16, 215/55 R17,
225/55 R17 şi 235/45 R18.
Roata de rezervă de uz temporar
Nu se permite utilizarea lanţurilor antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea anvelopelor
Deteriorările minore ale profilului căii
de rulare a anvelopelor pot fi reparate
cu ajutorul setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelope.
Deteriorările anvelopei mai mari de
4 mm sau cele de pe flancuri nu pot fi
reparate cu setul pentru depanarea
anvelopelor.
9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Sunt disponibile două tipuri de seturi
pentru depanarea anvelopelor:
● Tipul 1 indicat de comutatorul
pornit/oprit din partea superioară
a compresorului.
● Tipul 2 indicat de comutatorul
pornit/oprit din partea laterală a
compresorului.
Dacă autovehiculul are o pană de
cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta 1 de viteze, marşarierul sau
poziţia P.

288Îngrijirea autovehiculului
La autovehiculele cu sistem de
difuzoare audio, setul pentru
depanarea anvelopelor este
depozitat împreună cu uneltele.
La alte versiuni, setul pentru
depanarea anvelopelor este
depozitat într-un sac.
Slăbiţi şurubul şi îndepărtaţi sacul.
Scoateţi din cutie sticla cu agent de
etanşare şi compresorul.
1. Scoateţi cablul electric şi furtunul de aer din compartimentele de
stocare de sub compresor.
2. Tipul 1: înşurubaţi furtunul de aer
al compresorului la conexiunea
