OPEL INSIGNIA BREAK 2019.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2019.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2019.5Pages: 341, veľkosť PDF: 9.46 MB
Page 121 of 341

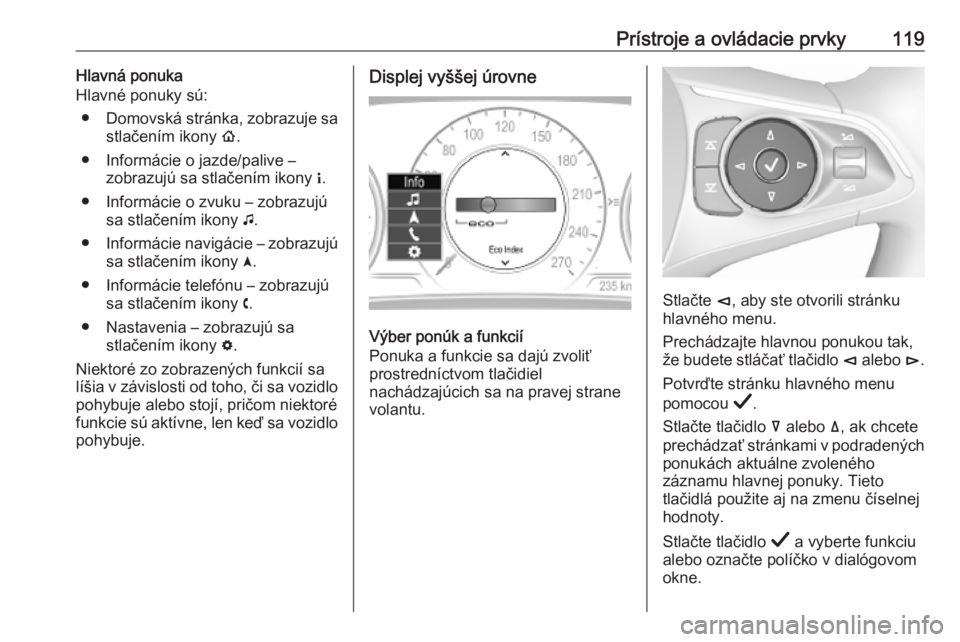

Prístroje a ovládacie prvky119Hlavná ponuka
Hlavné ponuky sú:
● Domovská stránka, zobrazuje sa
stlačením ikony !.
● Informácie o jazde/palive – zobrazujú sa stlačením ikony ".
● Informácie o zvuku – zobrazujú sa stlačením ikony G.
● Informácie navigácie – zobrazujú
sa stlačením ikony §.
● Informácie telefónu – zobrazujú sa stlačením ikony $.
● Nastavenia – zobrazujú sa stlačením ikony %.
Niektoré zo zobrazených funkcií sa
líšia v závislosti od toho, či sa vozidlo
pohybuje alebo stojí, pričom niektoré
funkcie sú aktívne, len keď sa vozidlo
pohybuje.Displej vyššej úrovne
Výber ponúk a funkcií
Ponuka a funkcie sa dajú zvoliť
prostredníctvom tlačidiel
nachádzajúcich sa na pravej strane
volantu.
Stlačte è, aby ste otvorili stránku
hlavného menu.
Prechádzajte hlavnou ponukou tak,
že budete stláčať tlačidlo è alebo é.
Potvrďte stránku hlavného menu
pomocou Å.
Stlačte tlačidlo å alebo ä, ak chcete
prechádzať stránkami v podradených ponukách aktuálne zvoleného
záznamu hlavnej ponuky. Tieto
tlačidlá použite aj na zmenu číselnej
hodnoty.
Stlačte tlačidlo Å a vyberte funkciu
alebo označte políčko v dialógovom
okne.
Page 122 of 341
120Prístroje a ovládacie prvkySprávy vozidla a servisné správy sa vprípade potreby zobrazia v
informačnom centre vodiča. Správy
potvrďte stlačením Å.
Správy vozidla 3 129.
Hlavná ponuka
Hlavné ponuky sú:
● Informácie o jazde/palive – zobrazujú sa stlačením ikony
Info .
● Informácie o zvuku – zobrazujú sa stlačením ikony Zvuk.
● Informácie navigácie – zobrazujú
sa stlačením ikony Navigácia.
● Informácie telefónu – zobrazujú sa stlačením ikony Telefón.
● Informácie o vozidle – zobrazujú sa stlačením ikony Možnosti.
Niektoré zo zobrazených funkcií sa
líšia v závislosti od toho, či sa vozidlo pohybuje alebo stojí, pričom niektoré
funkcie sú aktívne, len keď sa vozidlo
pohybuje.
Prístrojový panel Uplevel môže byť
zobrazený v režime Sport alebo v
režime Tour. Pozrite si ponuku
Možnosti , Displej .Ponuka informácie, ; alebo "
Nasledujúci zoznam obsahuje všetky
možné stránky ponuky informácií.
Niektoré nemusia byť k dispozícii na
vašom konkrétnom vozidle. V
závislosti od displeja sú niektoré
funkcie symbolizované.
● Rýchlosť
● Cesta 1 / Cesta A , obsahuje:
Vzdialenosť Hospodárenie s palivom /
Priemerné hospodárenie s
palivom
Priemerná rýchlosť
● Cesta 2 / Cesta B , obsahuje:
Vzdialenosť
Hospodárenie s palivom /
Priemerné hospodárenie s
palivom
Priemerná rýchlosť
● Palivo / Informácie o palive ,
obsahuje:
Dojazd
Okamžitý stav hosp. s palivom
● Životnosť oleja●Tlak v pneumatikách
● Stopky
● Pamäť dopravného značenia
● Vzdialenosť od vozidla pred vami
● Asistenčné systémy
● Zariad. s naj. spot.
● Trend hospodárenia
● Index hospodárnosti
● Hladina AdBlue
Na displeji základnej úrovne sa v
ponuke Informácie o vozidle
zobrazujú stránky Životnosť oleja,
Tlak v pneumatikách , Vzdialenosť od
vozidla pred vami , Pamäť
dopravného značenia , Hladina
AdBlue , Zaťaženie pneumatík a
Upozornenie na rýchlosť , vyberte
položku ?.
Rýchlosť
Digitálne zobrazenie okamžitej
spotreby.
Page 123 of 341
Prístroje a ovládacie prvky121Jazda 1/A alebo 2/B
Dve samostatné stránky 1/A a 2/B
zobrazujú aktuálnu vzdialenosť,
priemernú spotrebu paliva a
priemernú rýchlosť od konkrétneho
vynulovania.
Indikátor vzdialenosti počíta do
vzdialenosti 9 999 km a následne sa
reštartuje od 0.
Ak chcete vynulovať na displej
základnej úrovne alebo displej
strednej úrovne, stlačte tlačidlo Å a
potvrďte vynulovanie. Na displeji vyššej úrovne, stlačte tlačidlo é a
potvrďte stlačením tlačidla Å. Toto
vynuluje len hodnoty na momentálne zobrazenej strane. Ostatné stránky
týkajúce sa jazdy zostanú
nedotknuté.
Palivo /Informácie o paliveDojazd
Dojazd sa vypočíta z hodnôt hladiny
paliva v nádrži a okamžitej spotreby.
Na displeji sa zobrazujú priemerné
hodnoty.
Hodnota dojazdu sa po doplnení
paliva s malým oneskorením
automaticky prepočíta.Keď je hladina paliva v nádrži nízka,
správa sa objaví na displeji a
kontrolka Y v ukazovateli paliva sa
rozsvieti.
Keď je potrebné nádrž čo najskôr
doplniť palivom, na displeji sa objaví
výstražná správa a zostane svietiť.
Navyše bude blikať kontrolka Y na
ukazovateli paliva 3 115.Okamžitý stav hosp. s palivom
Zobrazenie okamžitej spotreby.
Životnosť oleja
Indikuje odhadovaný zvyšný čas
životnosti oleja. Číslo v % znamená
zostávajúcu aktuálnu životnosť oleja
3 108.
Tlak v pneumatikách
Kontroluje tlak v pneumatikách
všetkých kolies počas jazdy 3 275.
Stopky
Displej základnej úrovne: časovač
zapnete a vypnete tlačidlom Å. Ak
chcete vynulovať, podržte tlačidlo
Å , keď časovač nie je zapnutý.
Displej strednej alebo vyššej úrovne:
Ak chcete spustiť alebo zastaviť
časovač, stlačte znovu tlačidlo Å a
Å . Ak chcete vynulovať, stlačte
tlačidlo Å, vyberte položku
Vynulovať a potvrďte tlačidlom Å.
Pamäť dopravného značenia
Zobrazuje rozpoznané dopravné
značky pre aktuálny úsek trasy
3 230.
Vzdialenosť od vozidla pred vami
Zobrazuje vzdialenosť od vozidla
pred vami v sekundách 3 207. Ak je
aktívny adaptívny tempomat, táto stránka zobrazuje nastavenie
udržiavanej vzdialenosti od vozidla
vpredu.
Asistenčné systémy
Zobrazuje stav niekoľkých
asistenčných systémov vodiča:
Adaptívny tempomat 3 193.
Varovanie pred čelnou zrážkou
3 204.
Asistent riadenia vozidla v jazdnom
pruhu 3 234.
Page 124 of 341
122Prístroje a ovládacie prvkyHladina AdBlue
Zobrazenie hladiny v nádrži na
kvapalinu AdBlue 3 174.
Informačná ponuka režimu
Eco, @
● Zariad. s naj. spot.
● Trend hospodárenia
● Index hospodárnosti
Na displeji strednej a vyššej úrovne
sa v ponuke Informácie zobrazujú stránky Zariad. s naj. spot. , Trend
hospodárenia a Index hospodárnosti ,
pozrite si vyššie.
Zariad. s naj. spot.
V zostupnom poradí sa zobrazuje
zoznam jazdcov s najlepšou
spotrebou, ktorí sú aktuálne zapnutí.
Uvádza sa potenciál úspory paliva.
Pri sporadickom jazdení motor
aktivuje funkciu vyhrievania zadného
okna automaticky, aby sa zvýšilo
zaťaženie motora. V takomto prípade je vyhrievanie zadného okna
indikované ako jeden z najväčších
spotrebičov energie, bez aktivácie
vodičom.Trend hospodárenia
Zobrazuje vývoj priemernej spotreby
na vzdialenosť 50 km. Vyplnené segmenty zobrazujú spotrebu v
krokoch po 5 km a ukazujú vplyv
topografie alebo správania vodiča na
spotrebu paliva.
Index hospodárnosti
Priemerná spotreba paliva je
uvedená na stupnici úspornosti. Pre
ekonomickú jazdu prispôsobte jazdný štýl tak, aby indikátor zostal v zelenej
oblasti. Čím viac sa indikátor
pohybuje smerom k červenej oblasti,
tým vyššia je spotreba paliva.
Súčasne je uvedená priemerná
hodnota spotreby.
V závislosti od verzie vozidla
zobrazuje index Eco hodnoty
súvisiace so stránkou denného
počítadla kilometrov A/1 alebo s
aktuálnym jazdným cyklom. V
poslednom prípade sa indikátor
vynuluje pri nasledujúcom zapnutí
zapaľovania.
Ponuka Zvuk G
Umožňuje vyhľadávanie hudby, výber obľúbených položiek alebo zmenu
zdroja zvuku.
Ďalšie informácie nájdete v návode
na obsluhu informačného systému.
Ponuka Telefón $
Umožňuje správu a vykonávanie
telefonických hovorov, listovanie v
kontaktoch alebo obsluhu
telefonovania bez použitia rúk.
Ďalšie informácie nájdete v návode
na obsluhu informačného systému.
Page 125 of 341
Prístroje a ovládacie prvky123Ponuka Navigácia §
Umožňuje navádzanie na trase.
Ďalšie informácie nájdete v návode
na obsluhu informačného systému.
Ponuka informácií o vozidle, ?,
Možnosti alebo %
Nasledujúci zoznam obsahuje všetky
možné stránky ponuky Možnosti.
Niektoré nemusia byť k dispozícii na
vašom konkrétnom vozidle. V
závislosti od displeja sú niektoré
funkcie symbolizované.
● Jednotky
● Displej
● Možnosti informačnej stránky
● Možnosti stránky Domov
● Adaptívny tempomat
● Upozornenie na rýchlosť
● Zaťaženie pneumatík
● Ukazovatele
● Informácie o softvéri
● Head-up displej
● Hladina AdBlueJednotky
Vyberte systém zobrazovania
jednotiek: angloamerické alebo
metrické.
Displej
Stlačte tlačidlo é a vyberte režim
Sport alebo Touring. Režim Sport zahŕňa viac informácií o vozidle,
režim Tour zahŕňa viac informácií o
médiách.
Toto nastavenie je možné len na
displeji vyššej (Uplevel) úrovne.
Možnosti informačnej stránky
Zobrazí sa zoznam všetkých stránok
v ponuke Informácie. Pozrite sa
vyššie. Vyberte stránky, ktoré sa majú
zobrazovať v ponuke Informácie.
Vybrané stránky majú 0. Funkcie,
ktoré sa nedajú zobraziť, majú
prázdne zaškrtávacie políčko.
Možnosti stránky Domov
Vyberte, ktoré hodnoty sa zobrazujú
na domovskej stránke centra
informácií pre vodiča, napr. rýchlosť alebo palivo.Adaptívny tempomat
Aktivuje alebo deaktivuje inteligentný
adaptívny tempomat 3 193.
Upozornenie na rýchlosť
Stránka výstrahy rýchlosti vám
umožňuje nastavenie rýchlosti, ktorú
nechcete prekročiť.
Obmedzenie rýchlosti sa dá nastaviť
len vtedy, keď je povolená výstraha
rýchlosti. Keď je rýchlosť nastavená,
túto funkciu môžete vypnúť stlačením
Å počas zobrazenia tejto stránky. Ak
sa prekročí nastavený rýchlostný
limit, zobrazí sa výstraha so
zvukovým signálom.
Zaťaženie pneumatík
Kategóriu tlaku v pneumatikách
možno vybrať podľa aktuálneho tlaku
nafúknutej pneumatiky 3 275.
Page 126 of 341
124Prístroje a ovládacie prvkyUkazovatele
●Teplota oleja
Zobrazuje teplotu motorového
oleja v stupňoch Celzia.
● Napätie akumulátora
Zobrazuje napätie akumulátora
vozidla. Počas chodu motora sa
môže napätie meniť v rozsahu
12 V až 15,5 V. Pri použití
vysokého elektrického zaťaženia sa môže vyskytnúť aj napätie
nižšie ako 12 V.
● Posilňovač motora
Zobrazuje plniaci tlak
turbodúchadla motora v %.
● AdBlue
Zobrazenie hladiny v nádrži na
kvapalinu AdBlue 3 174.
● IFE-AFE
Zobrazuje okamžitú, aj
priemernú spotrebu paliva.
● Dojazd
Zobrazenie priemernej
ostávajúcej vzdialenosti so
zvyšnými palivom v nádrži.
● Prázdna strana
Zobrazuje prázdny ukazovateľ.
Informácie o softvéri
Zobrazuje informácie otvoreného
softvérového zdroja.
Head-Up Display
Umožňuje otáčanie projekcie head- up displeja 3 126.
Informačný displej
Informačný displej sa nachádza na
prístrojovej doske v blízkosti
prístrojového panelu.V závislosti od konfigurácie je vozidlo
vybavené jedným z nasledujúcich
informačných systémov:
● Multimédiá
alebo
● Multimedia Navi
alebo
● Multimedia Navi Pro
alebo
Informačný displej dokáže indikovať: ● čas 3 96
● vonkajšiu teplotu 3 96
● dátum 3 96
● Informačný systém
● nastavenia klimatizácie 3 156
● cúvacia kamera 3 226
● systém panoramatického výhľadu 3 224
● pokyny parkovacieho asistenta 3 214
● upozornenie na vozidlá prechádzajúce za vozidlom
3 228
● ponuka vizualizácie Flex Ride 3 188

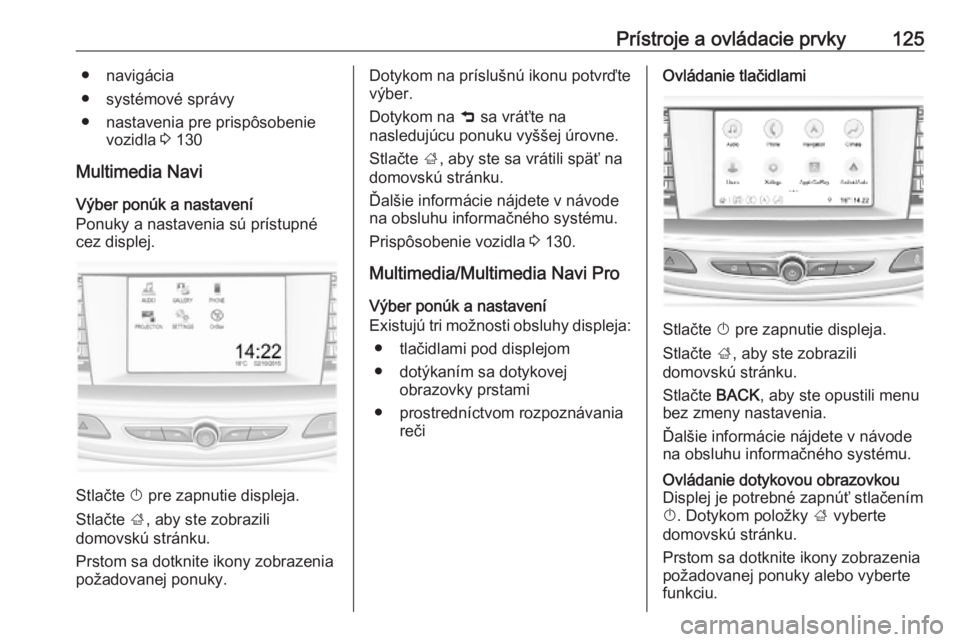

Page 127 of 341
Prístroje a ovládacie prvky125● navigácia
● systémové správy
● nastavenia pre prispôsobenie vozidla 3 130
Multimedia Navi Výber ponúk a nastavení
Ponuky a nastavenia sú prístupné cez displej.
Stlačte X pre zapnutie displeja.
Stlačte ;, aby ste zobrazili
domovskú stránku.
Prstom sa dotknite ikony zobrazenia
požadovanej ponuky.
Dotykom na príslušnú ikonu potvrďte
výber.
Dotykom na 9 sa vráťte na
nasledujúcu ponuku vyššej úrovne.
Stlačte ;, aby ste sa vrátili späť na
domovskú stránku.
Ďalšie informácie nájdete v návode
na obsluhu informačného systému.
Prispôsobenie vozidla 3 130.
Multimedia/Multimedia Navi Pro
Výber ponúk a nastavení
Existujú tri možnosti obsluhy displeja:
● tlačidlami pod displejom
● dotýkaním sa dotykovej obrazovky prstami
● prostredníctvom rozpoznávania rečiOvládanie tlačidlami
Stlačte X pre zapnutie displeja.
Stlačte ;, aby ste zobrazili
domovskú stránku.
Stlačte BACK, aby ste opustili menu
bez zmeny nastavenia.
Ďalšie informácie nájdete v návode
na obsluhu informačného systému.
Ovládanie dotykovou obrazovkou
Displej je potrebné zapnúť stlačením
X . Dotykom položky ; vyberte
domovskú stránku.
Prstom sa dotknite ikony zobrazenia
požadovanej ponuky alebo vyberte
funkciu.
Page 128 of 341
126Prístroje a ovládacie prvkyV dlhšom zozname podmenu listujte
posúvaním prsta nahor alebo nadol.
Požadovanú funkciu alebo výber
potvrďte dotykom.
Dotknutím sa položky O opustíte
ponuku a uložíte zmenené
nastavenie.
Dotknutím sa ikony & opustíte
ponuku bez uloženia.
Dotknite sa položky ;, aby ste sa
vrátili späť na domovskú stránku.
Ďalšie informácie nájdete v návode
na obsluhu informačného systému.Rozpoznávanie reči
Opis nájdete v návode na obsluhu
informačného systému.
Prispôsobenie vozidla 3 130.
Režim Valet
Ak je tento režim aktivovaný, niektoré
funkcie informačného centra vodiča a
informačného displeja sú
obmedzené. Batožinový priestor je
zamknutý a nemožno ho odomknúť.
Head-up displej
Head-up displej zobrazuje informácie
vodiča týkajúce sa prístrojového
panela na čelnom skle na strane
vodiča.
Informácie sa zobrazujú vo forme
obrazu premietaného z objektívu v
prístrojovom paneli na čelné sklo
priamo v zornom poli vodiča. Obraz
sa zobrazuje zaostrený von smerom
k prednej časti vozidla.
V závislosti od výbavy dokáže head-
up displej zobrazovať:
● všeobecné informácie o jazde● upozornenia zo systémov asistenta vodiča
● polohu voliacej páky automatickej prevodovky
● indikácia preradenia rýchlostného stupňa
● informácie o zvuku / informácie z
telefónu
● postupné navigačné pokyny, ak je vozidlo vybavené informačnýmsystémom s navigáciou.

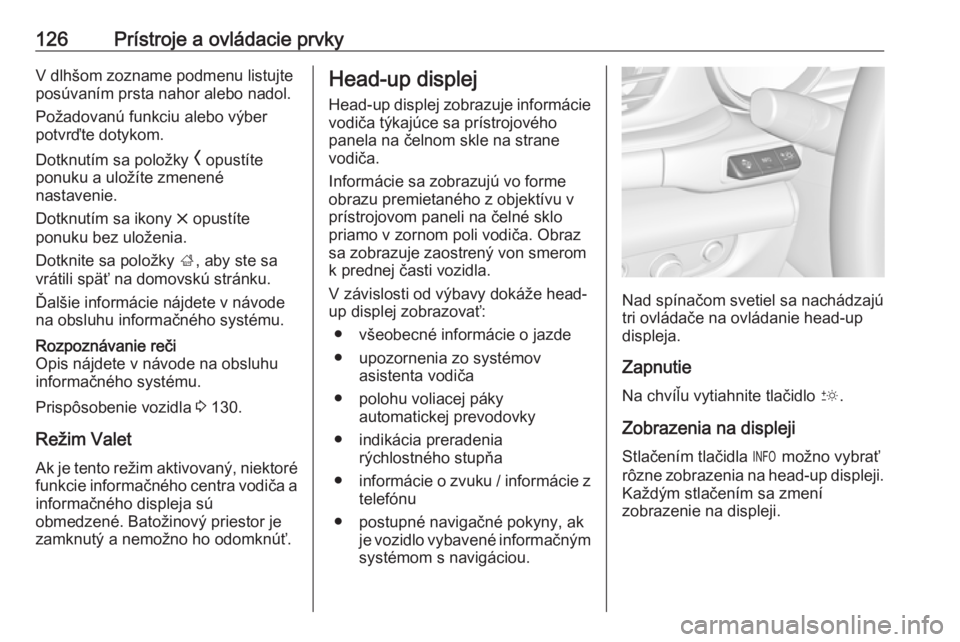

Nad spínačom svetiel sa nachádzajú
tri ovládače na ovládanie head-up displeja.
Zapnutie
Na chvíľu vytiahnite tlačidlo &.
Zobrazenia na displeji
Stlačením tlačidla / možno vybrať
rôzne zobrazenia na head-up displeji. Každým stlačením sa zmení
zobrazenie na displeji.
Page 129 of 341
Prístroje a ovládacie prvky127

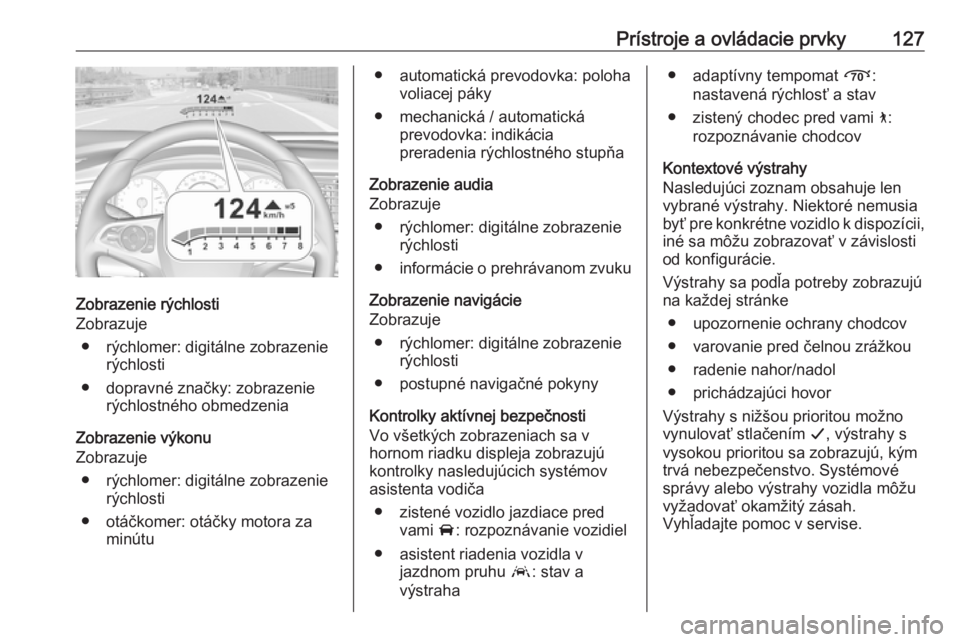

Zobrazenie rýchlosti
Zobrazuje
● rýchlomer: digitálne zobrazenie rýchlosti
● dopravné značky: zobrazenie rýchlostného obmedzenia
Zobrazenie výkonu
Zobrazuje
● rýchlomer: digitálne zobrazenie rýchlosti
● otáčkomer: otáčky motora za minútu
● automatická prevodovka: polohavoliacej páky
● mechanická / automatická prevodovka: indikácia
preradenia rýchlostného stupňa
Zobrazenie audia
Zobrazuje
● rýchlomer: digitálne zobrazenie rýchlosti
● informácie o prehrávanom zvuku
Zobrazenie navigácie
Zobrazuje
● rýchlomer: digitálne zobrazenie rýchlosti
● postupné navigačné pokyny
Kontrolky aktívnej bezpečnosti
Vo všetkých zobrazeniach sa v
hornom riadku displeja zobrazujú
kontrolky nasledujúcich systémov asistenta vodiča
● zistené vozidlo jazdiace pred vami A: rozpoznávanie vozidiel
● asistent riadenia vozidla v jazdnom pruhu a: stav a
výstraha● adaptívny tempomat Õ:
nastavená rýchlosť a stav
● zistený chodec pred vami 7:
rozpoznávanie chodcov
Kontextové výstrahy
Nasledujúci zoznam obsahuje len
vybrané výstrahy. Niektoré nemusia byť pre konkrétne vozidlo k dispozícii,
iné sa môžu zobrazovať v závislosti
od konfigurácie.
Výstrahy sa podľa potreby zobrazujú
na každej stránke
● upozornenie ochrany chodcov
● varovanie pred čelnou zrážkou
● radenie nahor/nadol
● prichádzajúci hovor
Výstrahy s nižšou prioritou možno
vynulovať stlačením G, výstrahy s
vysokou prioritou sa zobrazujú, kým
trvá nebezpečenstvo. Systémové správy alebo výstrahy vozidla môžu
vyžadovať okamžitý zásah.
Vyhľadajte pomoc v servise.
Page 130 of 341
128Prístroje a ovládacie prvkyNastavenie polohy obrazu head-
up displeja
1. Nastavte polohu sedadla vodiča.
2. Naštartujte motor.
3. Stlačením tlačidla nadol alebo nahor . vycentrujte obraz. Jeho
polohu možno nastaviť len
smerom nahor alebo nadol, nie do
strán.9 Varovanie
Ak je obraz head-up displeja príliš
jasný alebo sa nachádza príliš
vysoko vo vašom zornom poli,
môže vám prekážať vo výhľade po
zotmení. Obraz head-up displeja udržiavajte stlmený a umiestnený
v spodnej časti vášho zorného
poľa.
Nastavenie jasu
Obraz head-up displeja sa
automaticky stmavuje a zosvetľuje,
čím sa prispôsobuje vonkajšiemu
osvetleniu. Jas je možné nastaviť v
prípade potreby aj manuálne:
Nadvihnutím a podržaním & displej
zosvetlíte. Zatlačením nadol a
podržaním displej stmavíte.
Obraz možno dočasne zosvetliť v
závislosti od uhla a dopadu
slnečného svetla.
Upravenie otáčania
Vyberte položku Možnosti/% v hlavnej
ponuke centra informácií pre vodiča.
Vyberte stránku podradenej ponuky
Head-Up Display . Stlačte tlačidlo é
na volante, aby sa otvorilo dialógové
okno nastavenia. Stlačte tlačidlo ä
alebo å, aby sa projekcia otočila v
smere alebo proti smeru hodinových
ručičiek. Stlačením tlačidla è
opustíte dialógové okno nastavenia.
Vypnutie
Podržaním & nahor head-up displej
vypnete.
Teplota Preferovaný jazyk možno nastaviť v
ponuke prispôsobenia vozidla
3 130.Jednotky
Jednotky možno zmeniť v ponuke nastavení v informačnom centre
vozidla 3 117.
Starostlivosť o head-up displej
Podľa potreby vyčistite vnútrajšok
čelného skla od nečistôt alebo fólií,
ktoré by mohli znižovať ostrosť alebo jasnosť obrazu head-up displeja.
Objektív head-up displeja v
prístrojovom paneli čistite jemnou
handričkou nasprejovanou čistiacim
prostriedkom na sklo. Objektív
mierne utrite a potom ho vysušte.
Obmedzenia systému Head-up displej nemusí správne
fungovať v nasledujúcich prípadoch:
● Objektív v prístrojovom paneli je zakrytý predmetmi alebo nie je
čisté čelné sklo a objektív.
● Jas displeja je príliš slabý alebo silný.
