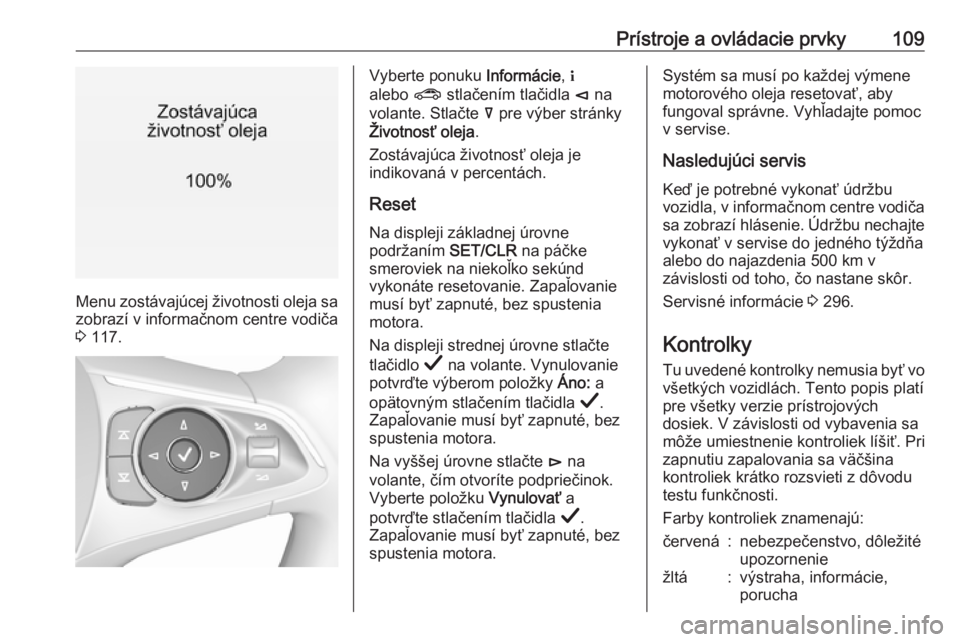

Prístroje a ovládacie prvky109
Menu zostávajúcej životnosti oleja sa
zobrazí v informačnom centre vodiča
3 117.
Vyberte ponuku Informácie, "
alebo ? stlačením tlačidla è na
volante. Stlačte å pre výber stránky
Životnosť oleja .
Zostávajúca životnosť oleja je
indikovaná v percentách.
Reset Na displeji základnej úrovne
podržaním SET/CLR na páčke
smeroviek na niekoľko sekúnd
vykonáte resetovanie. Zapaľovanie
musí byť zapnuté, bez spustenia
motora.
Na displeji strednej úrovne stlačte
tlačidlo Å na volante. Vynulovanie
potvrďte výberom položky Áno: a
opätovným stlačením tlačidla Å.
Zapaľovanie musí byť zapnuté, bez
spustenia motora.
Na vyššej úrovne stlačte é na
volante, čím otvoríte podpriečinok.
Vyberte položku Vynulovať a
potvrďte stlačením tlačidla Å.
Zapaľovanie musí byť zapnuté, bez
spustenia motora.Systém sa musí po každej výmene motorového oleja resetovať, aby
fungoval správne. Vyhľadajte pomoc
v servise.
Nasledujúci servis Keď je potrebné vykonať údržbu
vozidla, v informačnom centre vodiča sa zobrazí hlásenie. Údržbu nechajte
vykonať v servise do jedného týždňa alebo do najazdenia 500 km v
závislosti od toho, čo nastane skôr.
Servisné informácie 3 296.
Kontrolky Tu uvedené kontrolky nemusia byť vo
všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od vybavenia sa môže umiestnenie kontroliek líšiť. Prizapnutiu zapalovania sa väčšina
kontroliek krátko rozsvieti z dôvodu
testu funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
porucha
Page 112 of 341

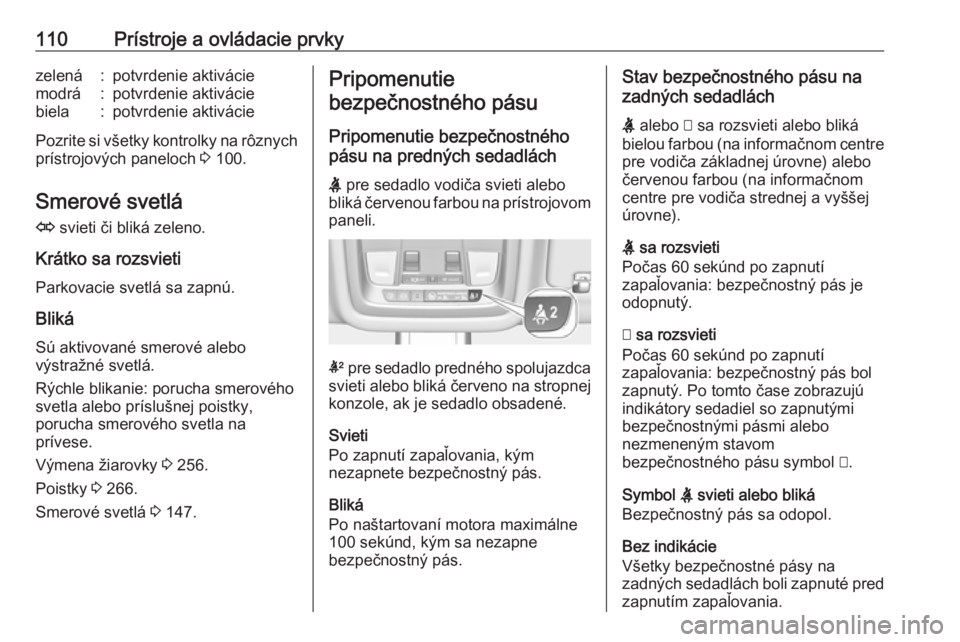

110Prístroje a ovládacie prvkyzelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie
Pozrite si všetky kontrolky na rôznychprístrojových paneloch 3 100.
Smerové svetlá
O svieti či bliká zeleno.
Krátko sa rozsvieti
Parkovacie svetlá sa zapnú.
Bliká
Sú aktivované smerové alebo
výstražné svetlá.
Rýchle blikanie: porucha smerového
svetla alebo príslušnej poistky,
porucha smerového svetla na
prívese.
Výmena žiarovky 3 256.
Poistky 3 266.
Smerové svetlá 3 147.
Pripomenutie
bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na predných sedadlách
X pre sedadlo vodiča svieti alebo
bliká červenou farbou na prístrojovom
paneli.
k pre sedadlo predného spolujazdca
svieti alebo bliká červeno na stropnej
konzole, ak je sedadlo obsadené.
Svieti
Po zapnutí zapaľovania, kým
nezapnete bezpečnostný pás.
Bliká
Po naštartovaní motora maximálne
100 sekúnd, kým sa nezapne
bezpečnostný pás.
Stav bezpečnostného pásu na
zadných sedadlách
X alebo > sa rozsvieti alebo bliká
bielou farbou (na informačnom centre
pre vodiča základnej úrovne) alebo
červenou farbou (na informačnom
centre pre vodiča strednej a vyššej
úrovne).
X sa rozsvieti
Počas 60 sekúnd po zapnutí
zapaľovania: bezpečnostný pás je
odopnutý.
> sa rozsvieti
Počas 60 sekúnd po zapnutí
zapaľovania: bezpečnostný pás bol
zapnutý. Po tomto čase zobrazujú
indikátory sedadiel so zapnutými
bezpečnostnými pásmi alebo
nezmeneným stavom
bezpečnostného pásu symbol >.
Symbol X svieti alebo bliká
Bezpečnostný pás sa odopol.
Bez indikácie
Všetky bezpečnostné pásy na
zadných sedadlách boli zapnuté pred zapnutím zapaľovania.
Page 113 of 341

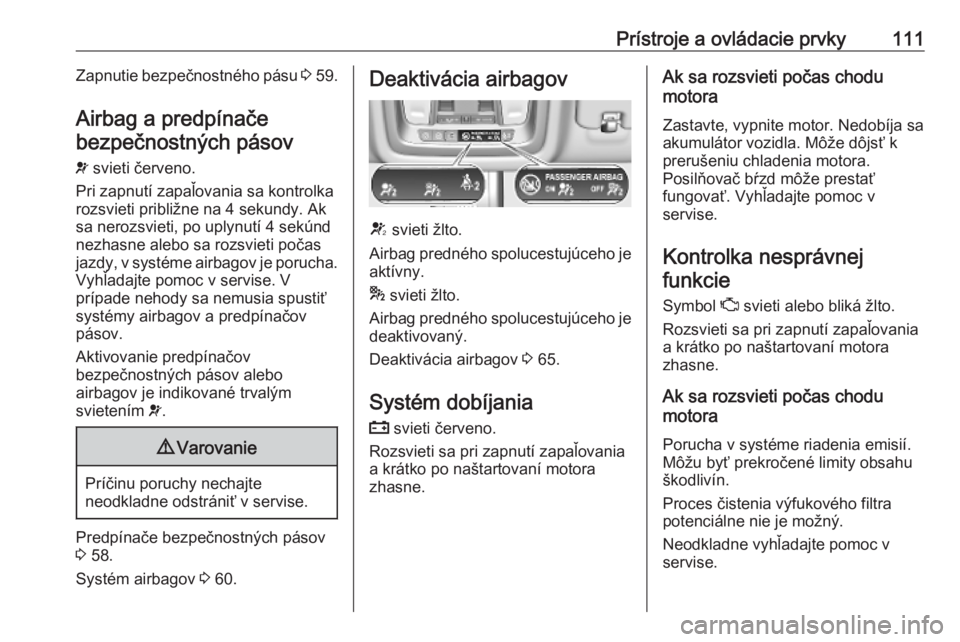

Prístroje a ovládacie prvky111Zapnutie bezpečnostného pásu 3 59.
Airbag a predpínače
bezpečnostných pásov
v svieti červeno.
Pri zapnutí zapaľovania sa kontrolka rozsvieti približne na 4 sekundy. Ak
sa nerozsvieti, po uplynutí 4 sekúnd
nezhasne alebo sa rozsvieti počas
jazdy, v systéme airbagov je porucha. Vyhľadajte pomoc v servise. V
prípade nehody sa nemusia spustiť
systémy airbagov a predpínačov
pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov
3 58.
Systém airbagov 3 60.
Deaktivácia airbagov
V svieti žlto.
Airbag predného spolucestujúceho je
aktívny.
* svieti žlto.
Airbag predného spolucestujúceho je
deaktivovaný.
Deaktivácia airbagov 3 65.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor. Nedobíja sa
akumulátor vozidla. Môže dôjsť k
prerušeniu chladenia motora.
Posilňovač bŕzd môže prestať
fungovať. Vyhľadajte pomoc v
servise.
Kontrolka nesprávnejfunkcie
Symbol Z svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín.
Proces čistenia výfukového filtra
potenciálne nie je možný.
Neodkladne vyhľadajte pomoc v
servise.
Page 114 of 341

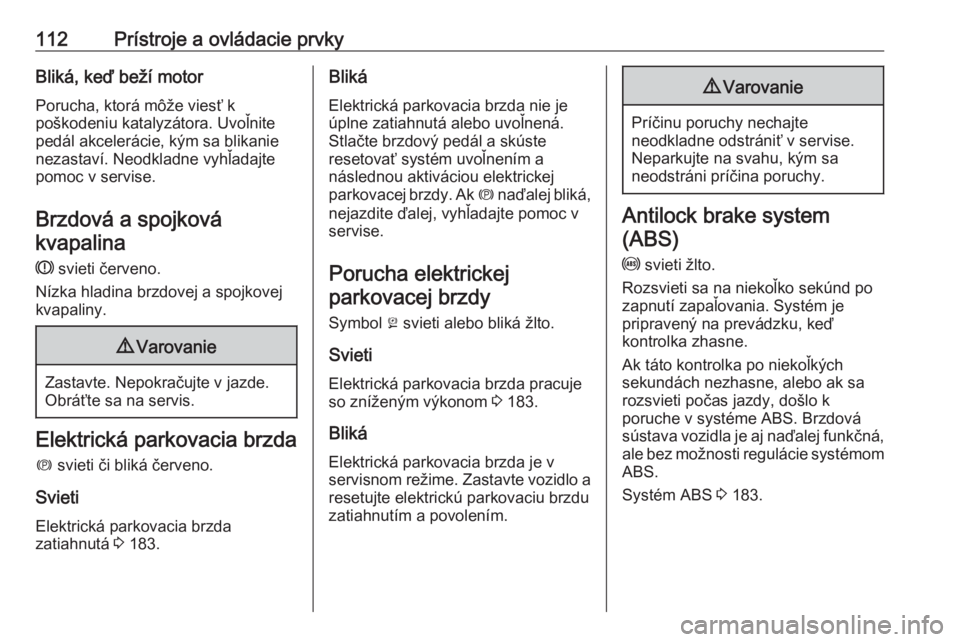

112Prístroje a ovládacie prvkyBliká, keď beží motorPorucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite
pedál akcelerácie, kým sa blikanie
nezastaví. Neodkladne vyhľadajte
pomoc v servise.
Brzdová a spojkovákvapalina
R svieti červeno.
Nízka hladina brzdovej a spojkovej
kvapaliny.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Elektrická parkovacia brzda
m svieti či bliká červeno.
Svieti
Elektrická parkovacia brzda
zatiahnutá 3 183.
Bliká
Elektrická parkovacia brzda nie je
úplne zatiahnutá alebo uvoľnená.
Stlačte brzdový pedál a skúste
resetovať systém uvoľnením a
následnou aktiváciou elektrickej
parkovacej brzdy. Ak m naďalej bliká,
nejazdite ďalej, vyhľadajte pomoc v
servise.
Porucha elektrickej parkovacej brzdy
Symbol j svieti alebo bliká žlto.
Svieti
Elektrická parkovacia brzda pracuje
so zníženým výkonom 3 183.
Bliká
Elektrická parkovacia brzda je v
servisnom režime. Zastavte vozidlo a
resetujte elektrickú parkovaciu brzdu
zatiahnutím a povolením.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise. Neparkujte na svahu, kým sa
neodstráni príčina poruchy.
Antilock brake system
(ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 183.

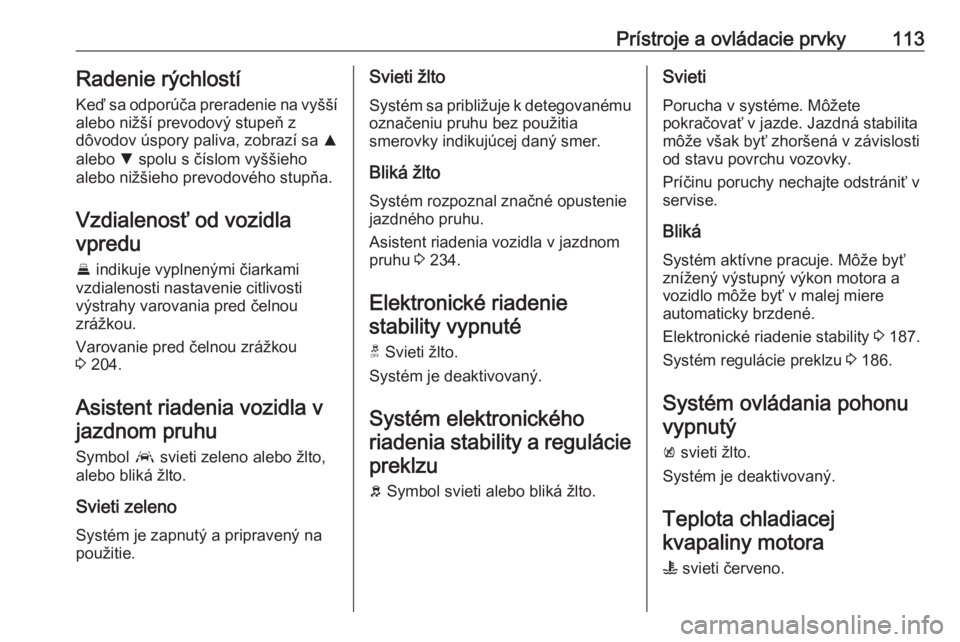

Page 115 of 341
Prístroje a ovládacie prvky113Radenie rýchlostí
Keď sa odporúča preradenie na vyšší alebo nižší prevodový stupeň z
dôvodov úspory paliva, zobrazí sa R
alebo S spolu s číslom vyššieho
alebo nižšieho prevodového stupňa.
Vzdialenosť od vozidla vpredu
E indikuje vyplnenými čiarkami
vzdialenosti nastavenie citlivosti
výstrahy varovania pred čelnou
zrážkou.
Varovanie pred čelnou zrážkou
3 204.
Asistent riadenia vozidla v jazdnom pruhu
Symbol a svieti zeleno alebo žlto,
alebo bliká žlto.
Svieti zeleno
Systém je zapnutý a pripravený na
použitie.Svieti žlto
Systém sa približuje k detegovanému
označeniu pruhu bez použitia
smerovky indikujúcej daný smer.
Bliká žlto
Systém rozpoznal značné opustenie
jazdného pruhu.
Asistent riadenia vozidla v jazdnom
pruhu 3 234.
Elektronické riadenie stability vypnuté
t Svieti žlto.
Systém je deaktivovaný.
Systém elektronickéhoriadenia stability a regulácie
preklzu
b Symbol svieti alebo bliká žlto.Svieti
Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
od stavu povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.
Bliká
Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Elektronické riadenie stability 3 187.
Systém regulácie preklzu 3 186.
Systém ovládania pohonu vypnutý
k svieti žlto.
Systém je deaktivovaný.
Teplota chladiacej kvapaliny motora
W svieti červeno.
Page 116 of 341

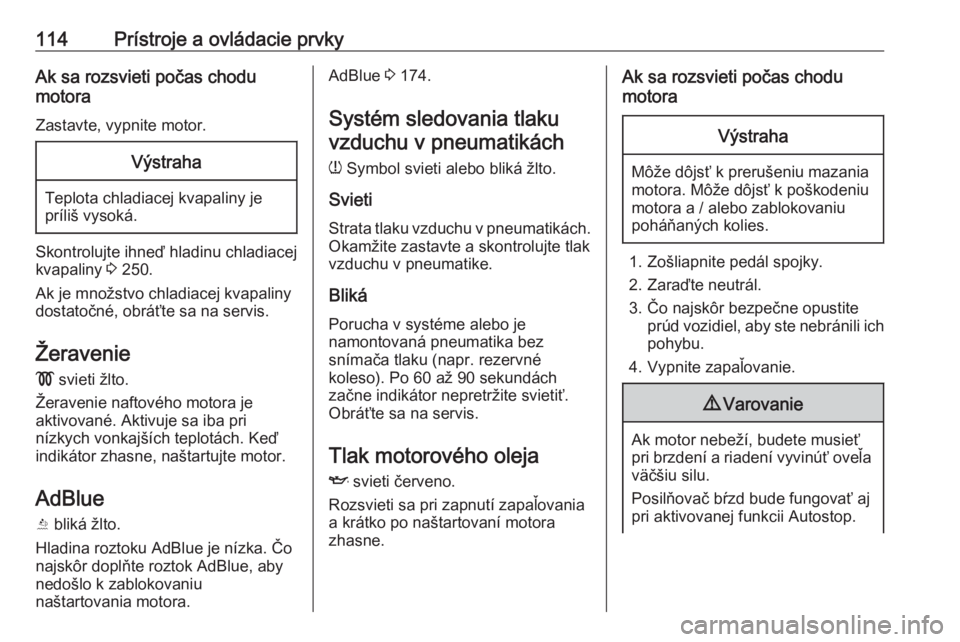

114Prístroje a ovládacie prvkyAk sa rozsvieti počas chodu
motora
Zastavte, vypnite motor.Výstraha
Teplota chladiacej kvapaliny jepríliš vysoká.
Skontrolujte ihneď hladinu chladiacej
kvapaliny 3 250.
Ak je množstvo chladiacej kvapaliny
dostatočné, obráťte sa na servis.
Žeravenie
! svieti žlto.
Žeravenie naftového motora je
aktivované. Aktivuje sa iba pri
nízkych vonkajších teplotách. Keď
indikátor zhasne, naštartujte motor.
AdBlue Y bliká žlto.
Hladina roztoku AdBlue je nízka. Čo najskôr doplňte roztok AdBlue, aby
nedošlo k zablokovaniu
naštartovania motora.
AdBlue 3 174.
Systém sledovania tlaku vzduchu v pneumatikách
w Symbol svieti alebo bliká žlto.
Svieti Strata tlaku vzduchu v pneumatikách.
Okamžite zastavte a skontrolujte tlak
vzduchu v pneumatike.
Bliká
Porucha v systéme alebo je
namontovaná pneumatika bez
snímača tlaku (napr. rezervné
koleso). Po 60 až 90 sekundách
začne indikátor nepretržite svietiť. Obráťte sa na servis.
Tlak motorového oleja I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.Ak sa rozsvieti počas chodu
motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a / alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zaraďte neutrál.
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
9 Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu.
Posilňovač bŕzd bude fungovať aj
pri aktivovanej funkcii Autostop.
Page 117 of 341

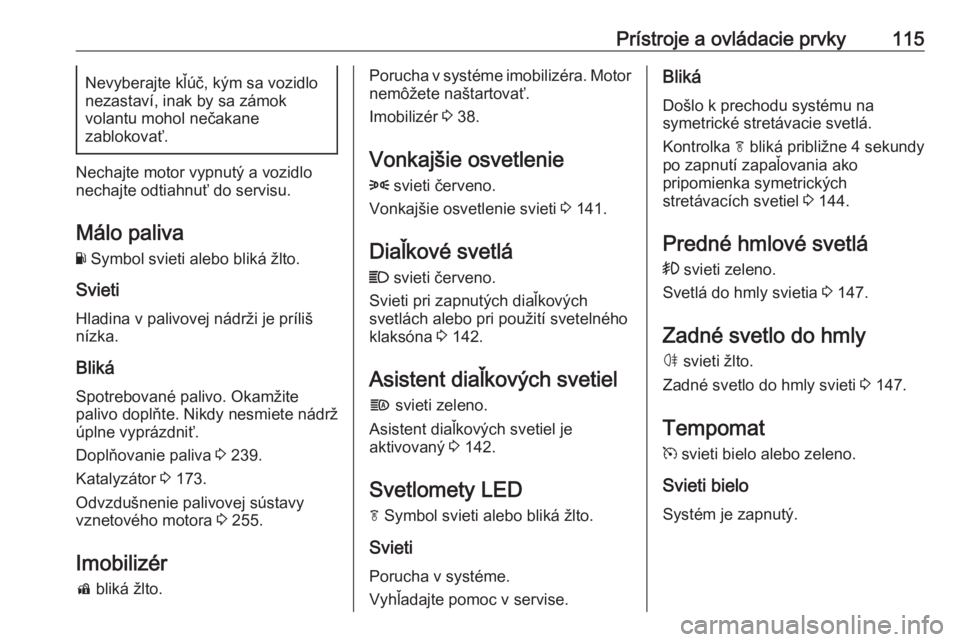

Prístroje a ovládacie prvky115Nevyberajte kľúč, kým sa vozidlo
nezastaví, inak by sa zámok
volantu mohol nečakane
zablokovať.
Nechajte motor vypnutý a vozidlo nechajte odtiahnuť do servisu.
Málo paliva
Y Symbol svieti alebo bliká žlto.
Svieti
Hladina v palivovej nádrži je príliš
nízka.
Bliká
Spotrebované palivo. Okamžite
palivo doplňte. Nikdy nesmiete nádrž
úplne vyprázdniť.
Doplňovanie paliva 3 239.
Katalyzátor 3 173.
Odvzdušnenie palivovej sústavy
vznetového motora 3 255.
Imobilizér
d bliká žlto.
Porucha v systéme imobilizéra. Motor
nemôžete naštartovať.
Imobilizér 3 38.
Vonkajšie osvetlenie 8 svieti červeno.
Vonkajšie osvetlenie svieti 3 141.
Diaľkové svetlá C svieti červeno.
Svieti pri zapnutých diaľkových
svetlách alebo pri použití svetelného
klaksóna 3 142.
Asistent diaľkových svetiel f svieti zeleno.
Asistent diaľkových svetiel je
aktivovaný 3 142.
Svetlomety LED
f Symbol svieti alebo bliká žlto.
Svieti
Porucha v systéme.
Vyhľadajte pomoc v servise.Bliká
Došlo k prechodu systému na
symetrické stretávacie svetlá.
Kontrolka f bliká približne 4 sekundy
po zapnutí zapaľovania ako
pripomienka symetrických
stretávacích svetiel 3 144.
Predné hmlové svetlá
> svieti zeleno.
Svetlá do hmly svietia 3 147.
Zadné svetlo do hmly
ø svieti žlto.
Zadné svetlo do hmly svieti 3 147.
Tempomat
m svieti bielo alebo zeleno.
Svieti bielo Systém je zapnutý.
Page 118 of 341
116Prístroje a ovládacie prvkySvieti zelenoTempomat je aktívny. Nastavená

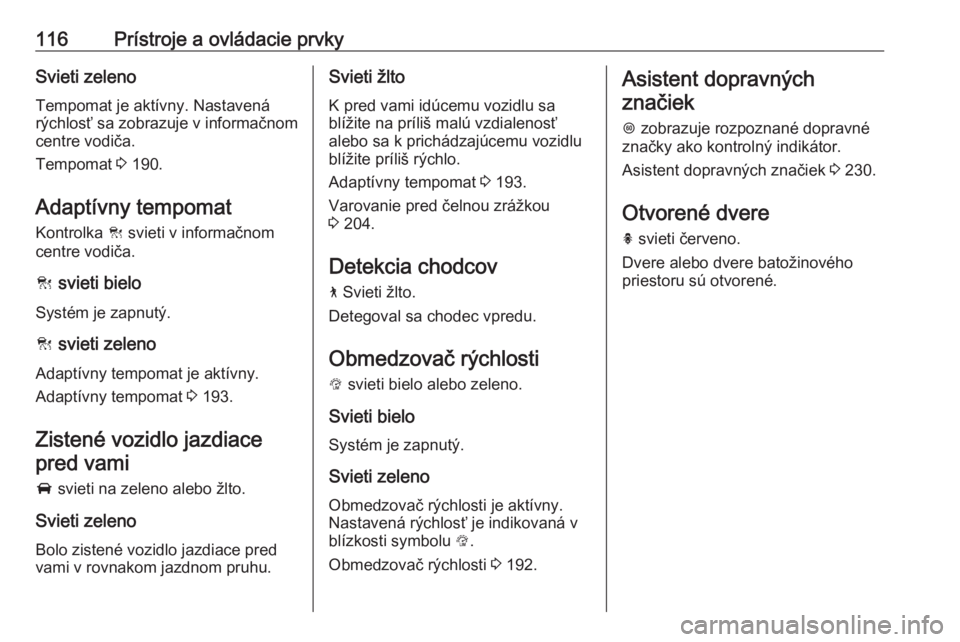

rýchlosť sa zobrazuje v informačnom
centre vodiča.
Tempomat 3 190.
Adaptívny tempomat
Kontrolka C svieti v informačnom
centre vodiča.
C svieti bielo
Systém je zapnutý.
C svieti zeleno
Adaptívny tempomat je aktívny.
Adaptívny tempomat 3 193.
Zistené vozidlo jazdiace pred vami
A svieti na zeleno alebo žlto.
Svieti zeleno
Bolo zistené vozidlo jazdiace pred
vami v rovnakom jazdnom pruhu.Svieti žlto
K pred vami idúcemu vozidlu sa
blížite na príliš malú vzdialenosť
alebo sa k prichádzajúcemu vozidlu
blížite príliš rýchlo.
Adaptívny tempomat 3 193.
Varovanie pred čelnou zrážkou
3 204.
Detekcia chodcov
7 Svieti žlto.
Detegoval sa chodec vpredu.
Obmedzovač rýchlosti
L svieti bielo alebo zeleno.
Svieti bielo Systém je zapnutý.
Svieti zeleno
Obmedzovač rýchlosti je aktívny.
Nastavená rýchlosť je indikovaná v
blízkosti symbolu L.
Obmedzovač rýchlosti 3 192.Asistent dopravných
značiek
L zobrazuje rozpoznané dopravné
značky ako kontrolný indikátor.
Asistent dopravných značiek 3 230.
Otvorené dvere h svieti červeno.
Dvere alebo dvere batožinového
priestoru sú otvorené.
Page 119 of 341

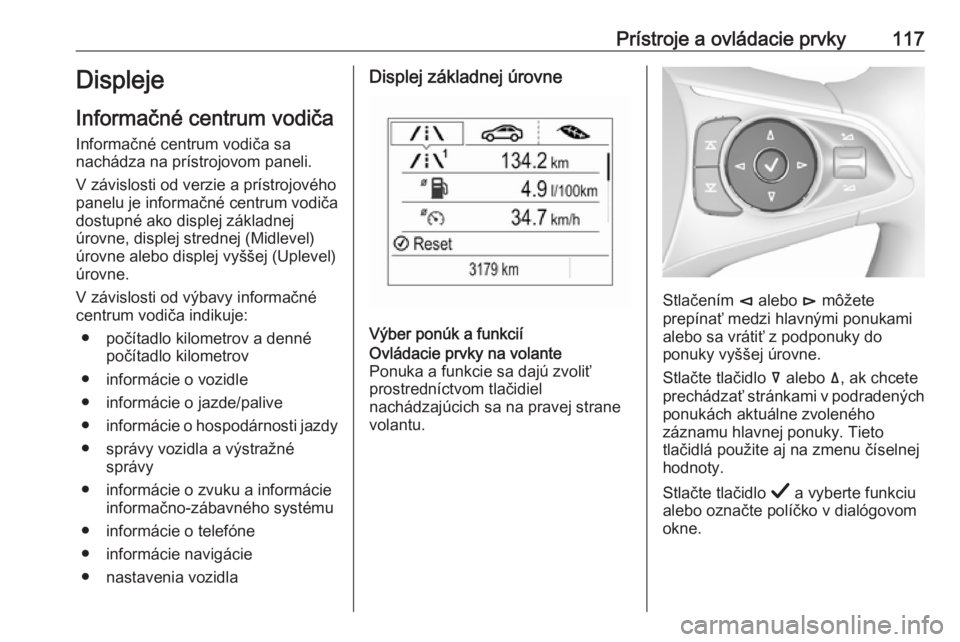

Prístroje a ovládacie prvky117Displeje
Informačné centrum vodiča
Informačné centrum vodiča sa
nachádza na prístrojovom paneli.
V závislosti od verzie a prístrojového
panelu je informačné centrum vodiča
dostupné ako displej základnej
úrovne, displej strednej (Midlevel)
úrovne alebo displej vyššej (Uplevel)
úrovne.
V závislosti od výbavy informačné
centrum vodiča indikuje:
● počítadlo kilometrov a denné počítadlo kilometrov
● informácie o vozidle
● informácie o jazde/palive
● informácie o hospodárnosti jazdy
● správy vozidla a výstražné správy
● informácie o zvuku a informácie informačno-zábavného systému
● informácie o telefóne
● informácie navigácie
● nastavenia vozidlaDisplej základnej úrovne
Výber ponúk a funkcií
Ovládacie prvky na volante
Ponuka a funkcie sa dajú zvoliť
prostredníctvom tlačidiel
nachádzajúcich sa na pravej strane
volantu.
Stlačením è alebo é môžete
prepínať medzi hlavnými ponukami
alebo sa vrátiť z podponuky do
ponuky vyššej úrovne.
Stlačte tlačidlo å alebo ä, ak chcete
prechádzať stránkami v podradených ponukách aktuálne zvoleného
záznamu hlavnej ponuky. Tieto
tlačidlá použite aj na zmenu číselnej
hodnoty.
Stlačte tlačidlo Å a vyberte funkciu
alebo označte políčko v dialógovom
okne.
Page 120 of 341

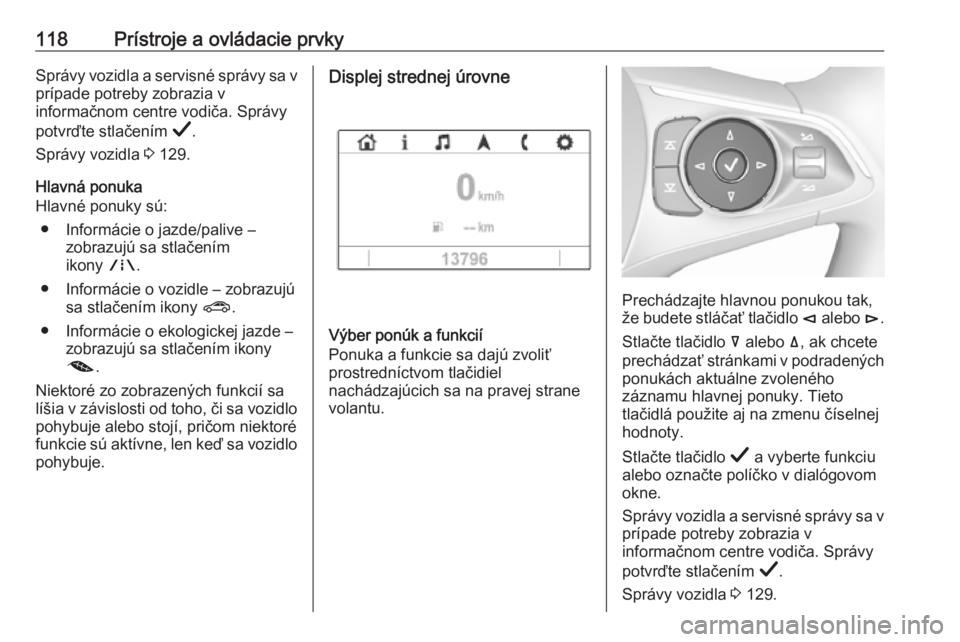

118Prístroje a ovládacie prvkySprávy vozidla a servisné správy sa vprípade potreby zobrazia v
informačnom centre vodiča. Správy
potvrďte stlačením Å.
Správy vozidla 3 129.
Hlavná ponuka
Hlavné ponuky sú:
● Informácie o jazde/palive – zobrazujú sa stlačením
ikony ;.
● Informácie o vozidle – zobrazujú sa stlačením ikony ?.
● Informácie o ekologickej jazde – zobrazujú sa stlačením ikony
@ .
Niektoré zo zobrazených funkcií sa
líšia v závislosti od toho, či sa vozidlo
pohybuje alebo stojí, pričom niektoré
funkcie sú aktívne, len keď sa vozidlo
pohybuje.Displej strednej úrovne
Výber ponúk a funkcií
Ponuka a funkcie sa dajú zvoliť
prostredníctvom tlačidiel
nachádzajúcich sa na pravej strane
volantu.
Prechádzajte hlavnou ponukou tak,
že budete stláčať tlačidlo è alebo é.
Stlačte tlačidlo å alebo ä, ak chcete
prechádzať stránkami v podradených ponukách aktuálne zvoleného
záznamu hlavnej ponuky. Tieto
tlačidlá použite aj na zmenu číselnej
hodnoty.
Stlačte tlačidlo Å a vyberte funkciu
alebo označte políčko v dialógovom
okne.
Správy vozidla a servisné správy sa v
prípade potreby zobrazia v
informačnom centre vodiča. Správy
potvrďte stlačením Å.
Správy vozidla 3 129.
