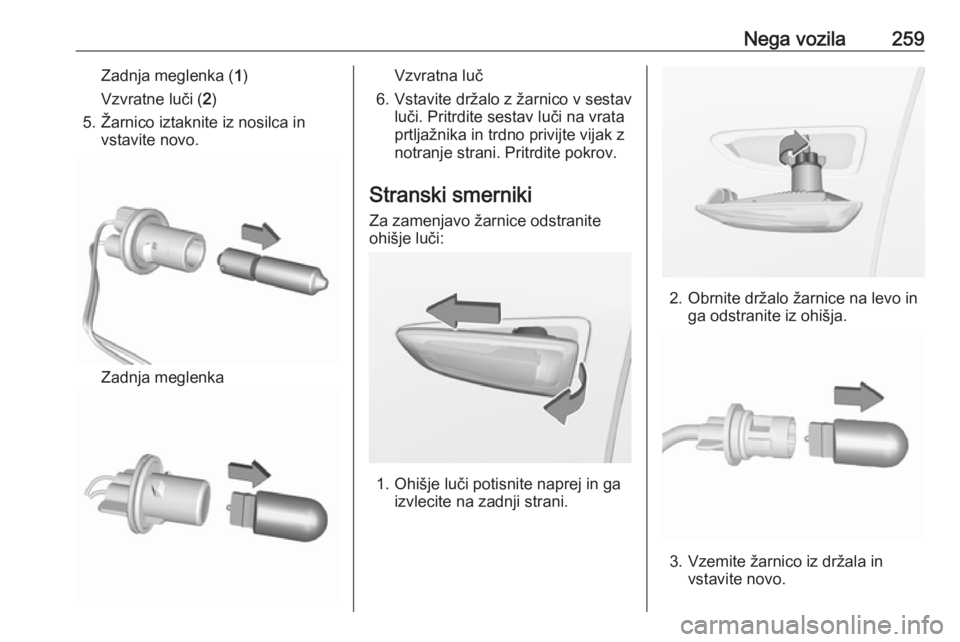

Nega vozila259Zadnja meglenka (1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.
Zadnja meglenka
Vzvratna luč
6. Vstavite držalo z žarnico v sestav luči. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Ohišje luči potisnite naprej in ga izvlecite na zadnji strani.
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

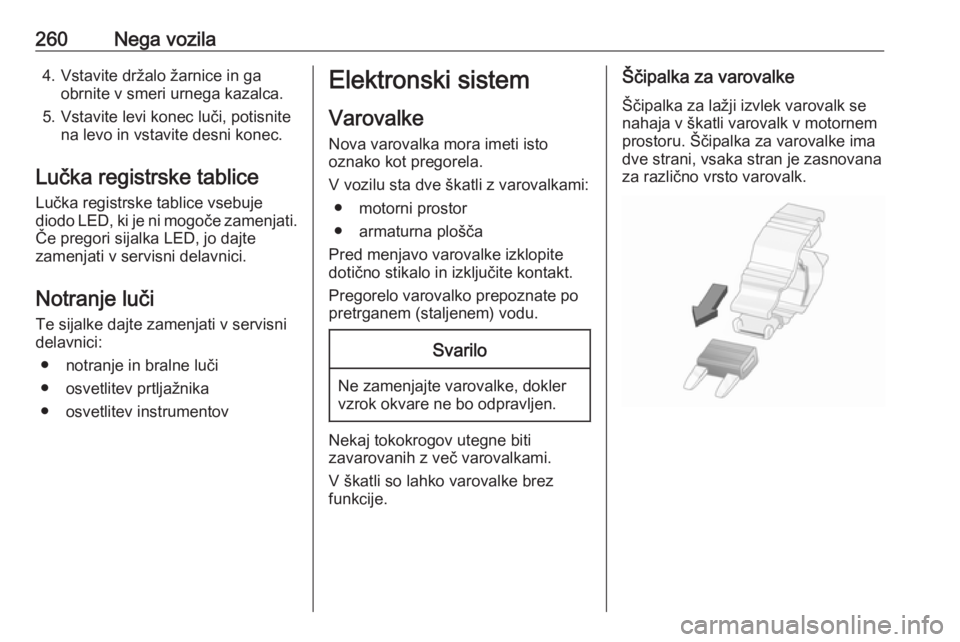

260Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● osvetlitev instrumentovElektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru. Ščipalka za varovalke ima
dve strani, vsaka stran je zasnovana
za različno vrsto varovalk.

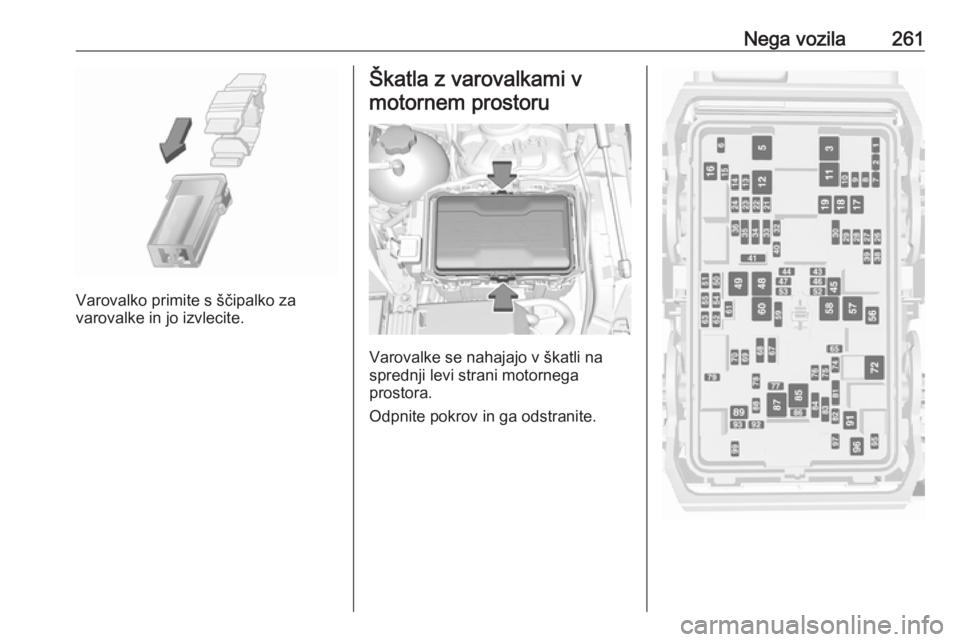

Nega vozila261
Varovalko primite s ščipalko za
varovalke in jo izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

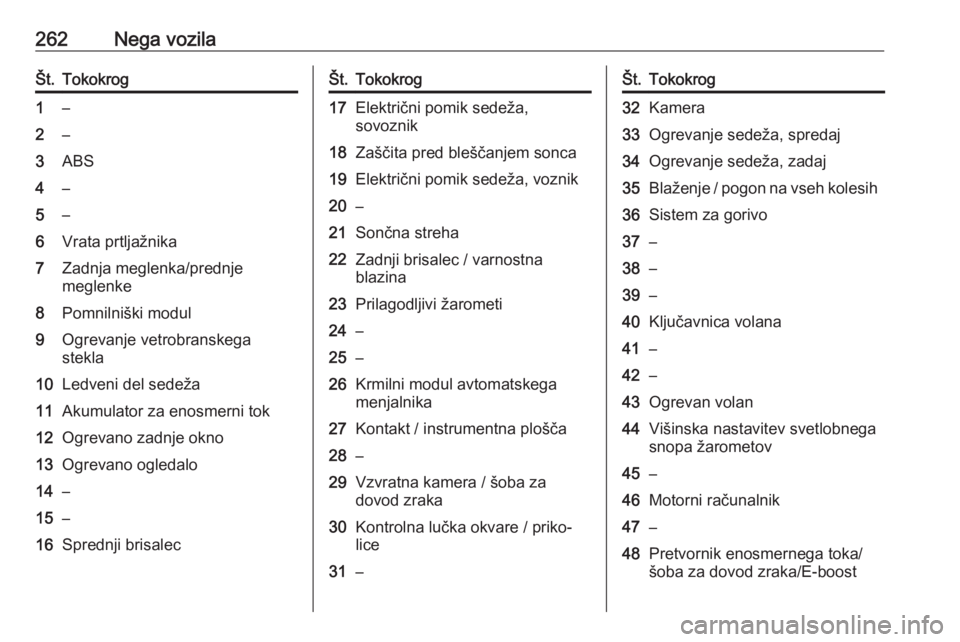

262Nega vozilaŠt.Tokokrog1–2–3ABS4–5–6Vrata prtljažnika7Zadnja meglenka/prednje
meglenke8Pomnilniški modul9Ogrevanje vetrobranskega
stekla10Ledveni del sedeža11Akumulator za enosmerni tok12Ogrevano zadnje okno13Ogrevano ogledalo14–15–16Sprednji brisalecŠt.Tokokrog17Električni pomik sedeža,
sovoznik18Zaščita pred bleščanjem sonca19Električni pomik sedeža, voznik20–21Sončna streha22Zadnji brisalec / varnostna
blazina23Prilagodljivi žarometi24–25–26Krmilni modul avtomatskega
menjalnika27Kontakt / instrumentna plošča28–29Vzvratna kamera / šoba za
dovod zraka30Kontrolna lučka okvare / priko‐
lice31–Št.Tokokrog32Kamera33Ogrevanje sedeža, spredaj34Ogrevanje sedeža, zadaj35Blaženje / pogon na vseh kolesih36Sistem za gorivo37–38–39–40Ključavnica volana41–42–43Ogrevan volan44Višinska nastavitev svetlobnega
snopa žarometov45–46Motorni računalnik47–48Pretvornik enosmernega toka/
šoba za dovod zraka/E-boost

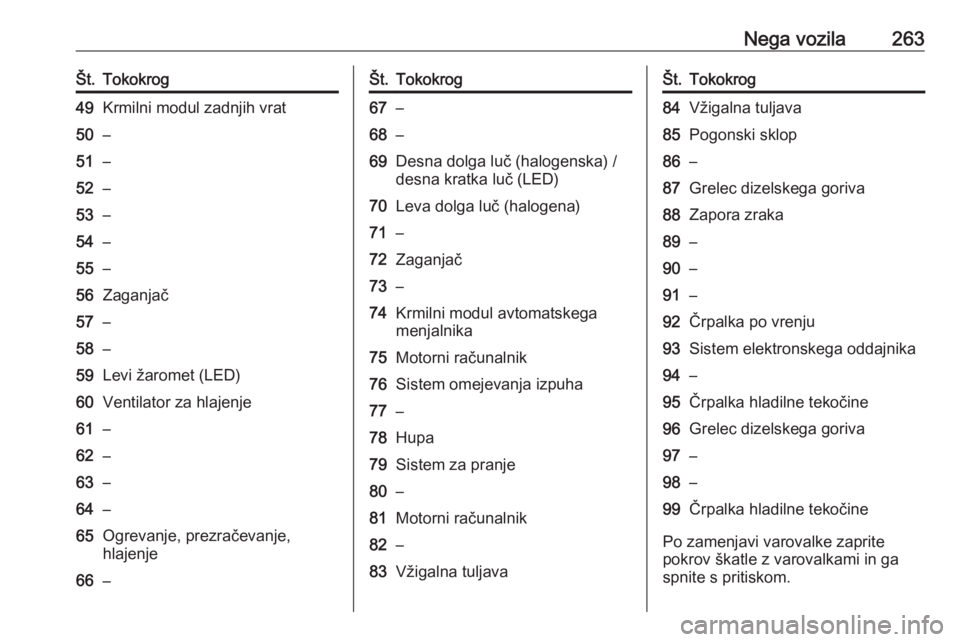

Nega vozila263Št.Tokokrog49Krmilni modul zadnjih vrat50–51–52–53–54–55–56Zaganjač57–58–59Levi žaromet (LED)60Ventilator za hlajenje61–62–63–64–65Ogrevanje, prezračevanje,
hlajenje66–Št.Tokokrog67–68–69Desna dolga luč (halogenska) /
desna kratka luč (LED)70Leva dolga luč (halogena)71–72Zaganjač73–74Krmilni modul avtomatskega
menjalnika75Motorni računalnik76Sistem omejevanja izpuha77–78Hupa79Sistem za pranje80–81Motorni računalnik82–83Vžigalna tuljavaŠt.Tokokrog84Vžigalna tuljava85Pogonski sklop86–87Grelec dizelskega goriva88Zapora zraka89–90–91–92Črpalka po vrenju93Sistem elektronskega oddajnika94–95Črpalka hladilne tekočine96Grelec dizelskega goriva97–98–99Črpalka hladilne tekočine
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.

264Nega vozilaČe pokrov škatle z varovalkami niprimerno zaprt (spet), utegne priti do
motenj v delovanju.

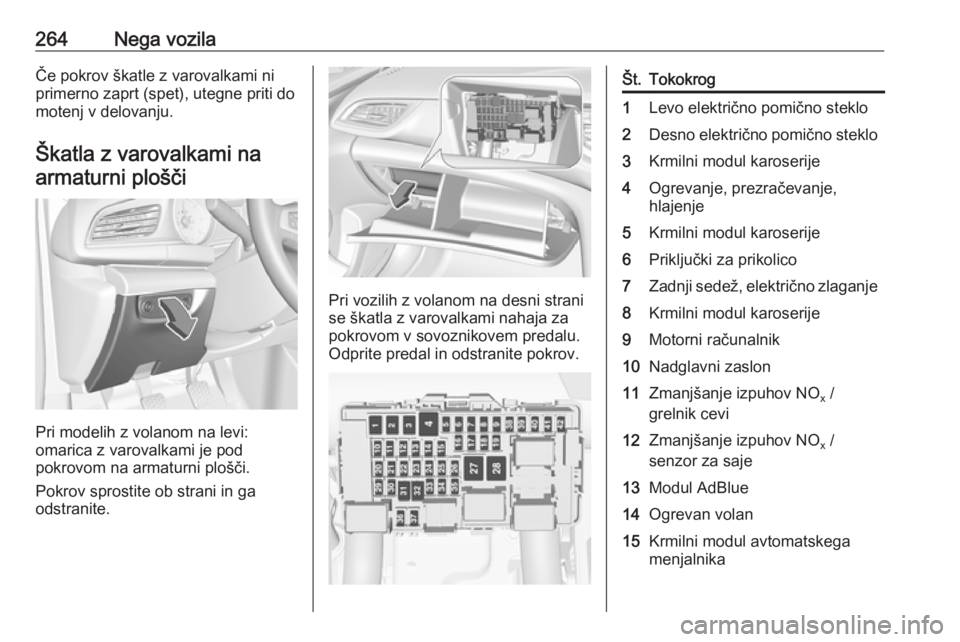

Škatla z varovalkami naarmaturni plošči
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči.
Pokrov sprostite ob strani in ga
odstranite.
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite predal in odstranite pokrov.
Št.Tokokrog1Levo električno pomično steklo2Desno električno pomično steklo3Krmilni modul karoserije4Ogrevanje, prezračevanje,
hlajenje5Krmilni modul karoserije6Priključki za prikolico7Zadnji sedež, električno zlaganje8Krmilni modul karoserije9Motorni računalnik10Nadglavni zaslon11Zmanjšanje izpuhov NO x /
grelnik cevi12Zmanjšanje izpuhov NO x /
senzor za saje13Modul AdBlue14Ogrevan volan15Krmilni modul avtomatskega
menjalnika

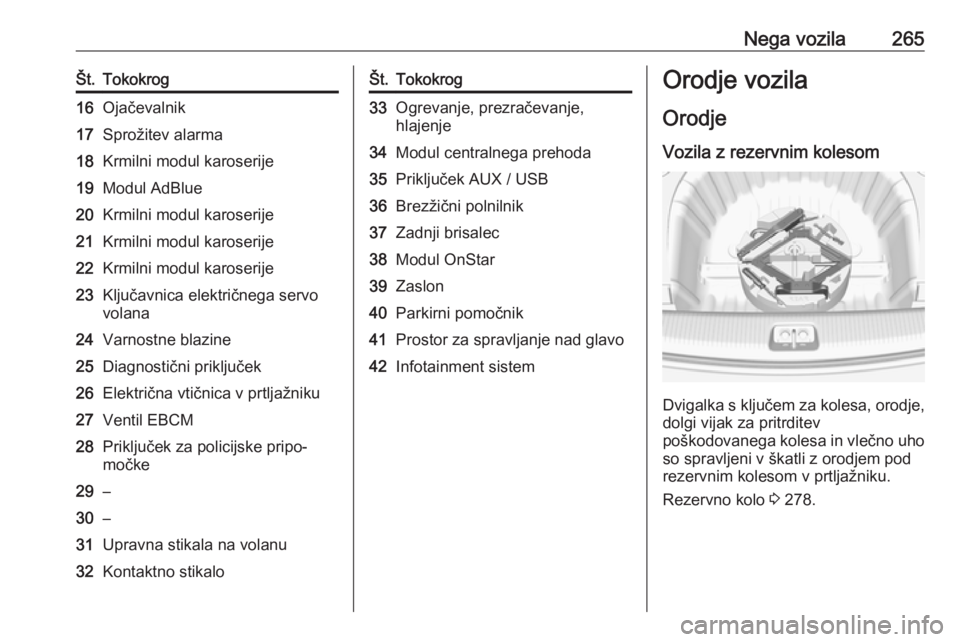

Nega vozila265Št.Tokokrog16Ojačevalnik17Sprožitev alarma18Krmilni modul karoserije19Modul AdBlue20Krmilni modul karoserije21Krmilni modul karoserije22Krmilni modul karoserije23Ključavnica električnega servo
volana24Varnostne blazine25Diagnostični priključek26Električna vtičnica v prtljažniku27Ventil EBCM28Priključek za policijske pripo‐
močke29–30–31Upravna stikala na volanu32Kontaktno stikaloŠt.Tokokrog33Ogrevanje, prezračevanje,
hlajenje34Modul centralnega prehoda35Priključek AUX / USB36Brezžični polnilnik37Zadnji brisalec38Modul OnStar39Zaslon40Parkirni pomočnik41Prostor za spravljanje nad glavo42Infotainment sistemOrodje vozila
Orodje Vozila z rezervnim kolesom
Dvigalka s ključem za kolesa, orodje,
dolgi vijak za pritrditev
poškodovanega kolesa in vlečno uho so spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Rezervno kolo 3 278.

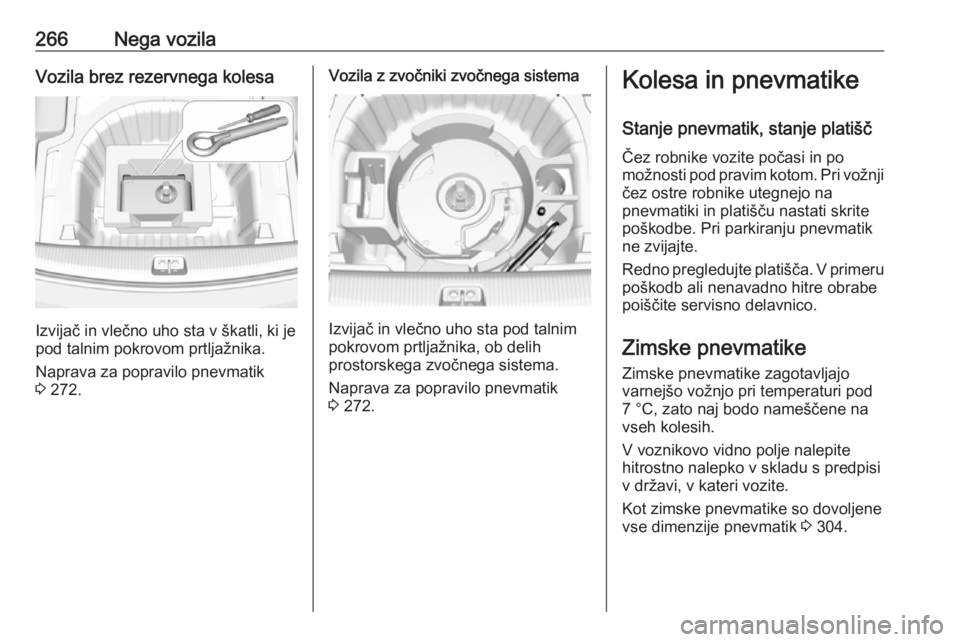

266Nega vozilaVozila brez rezervnega kolesa
Izvijač in vlečno uho sta v škatli, ki je
pod talnim pokrovom prtljažnika.
Naprava za popravilo pnevmatik
3 272.
Vozila z zvočniki zvočnega sistema
Izvijač in vlečno uho sta pod talnim
pokrovom prtljažnika, ob delih
prostorskega zvočnega sistema.
Naprava za popravilo pnevmatik
3 272.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pri temperaturi pod
7 °C, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 304.

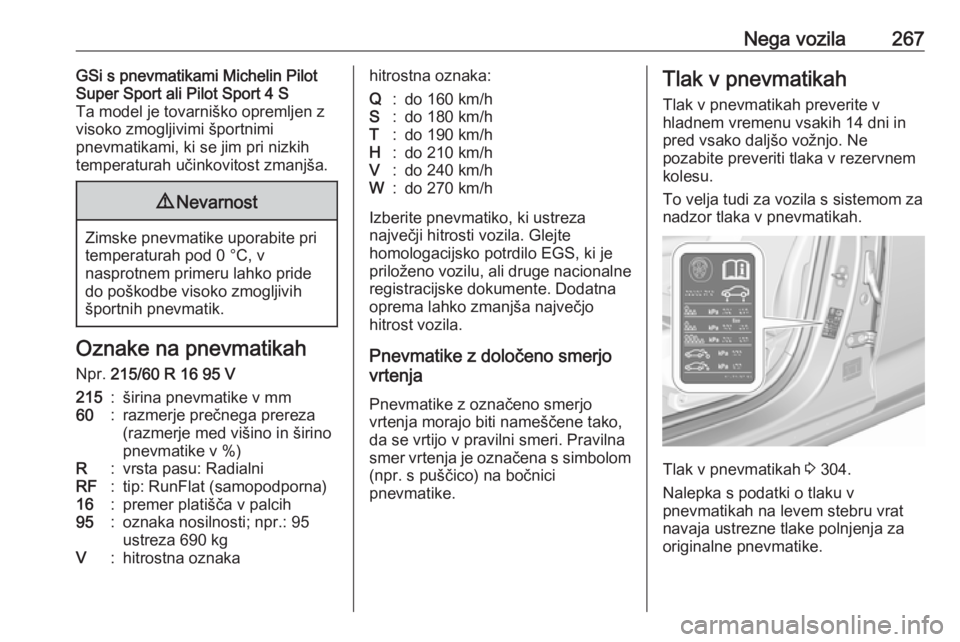

Nega vozila267GSi s pnevmatikami Michelin Pilot
Super Sport ali Pilot Sport 4 S
Ta model je tovarniško opremljen z
visoko zmogljivimi športnimi
pnevmatikami, ki se jim pri nizkih
temperaturah učinkovitost zmanjša.9 Nevarnost
Zimske pnevmatike uporabite pri
temperaturah pod 0 °C, v
nasprotnem primeru lahko pride
do poškodbe visoko zmogljivih
športnih pnevmatik.
Oznake na pnevmatikah
Npr. 215/60 R 16 95 V
215:širina pnevmatike v mm60:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih95:oznaka nosilnosti; npr.: 95
ustreza 690 kgV:hitrostna oznakahitrostna oznaka:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vozila. Glejte
homologacijsko potrdilo EGS, ki je
priloženo vozilu, ali druge nacionalne
registracijske dokumente. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Pnevmatike z določeno smerjovrtenja
Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna
smer vrtenja je označena s simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu.
To velja tudi za vozila s sistemom za
nadzor tlaka v pnevmatikah.
Tlak v pnevmatikah 3 304.
Nalepka s podatki o tlaku v
pnevmatikah na levem stebru vrat
navaja ustrezne tlake polnjenja za
originalne pnevmatike.

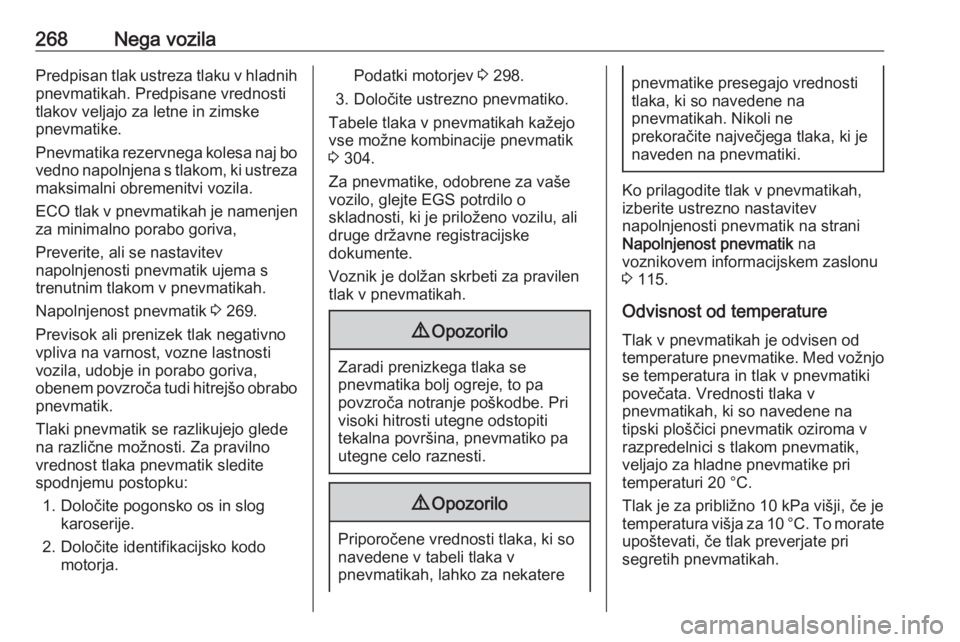

268Nega vozilaPredpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen
za minimalno porabo goriva,
Preverite, ali se nastavitev
napolnjenosti pnevmatik ujema s
trenutnim tlakom v pnevmatikah.
Napolnjenost pnevmatik 3 269.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite pogonsko os in slog karoserije.
2. Določite identifikacijsko kodo motorja.Podatki motorjev 3 298.
3. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 304.
Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Ko prilagodite tlak v pnevmatikah,
izberite ustrezno nastavitev
napolnjenosti pnevmatik na strani
Napolnjenost pnevmatik na
voznikovem informacijskem zaslonu
3 115.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v
razpredelnici s tlakom pnevmatik,
veljajo za hladne pnevmatike pri
temperaturi 20 °C.
Tlak je za približno 10 kPa višji, če je
temperatura višja za 10 °C. To morate upoštevati, če tlak preverjate pri
segretih pnevmatikah.
