OPEL INSIGNIA BREAK 2019.5 Uporabniški priročnik

Vožnja in rokovanje219smernik, začne opozorilni signal F
utripati rumeno, da ga opozori, da ne
sme zamenjati voznega pasu.
Opozarjanje na menjavo voznega
pasu je aktivno pri vseh hitrostih
vozila.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 3,5 m vzporedno na obeh
straneh vozila in pribl. 3 m nazaj v
območju stranskega mrtvega kota
(A) in pribl. 50 m nazaj za opozorilo za
spremembo voznega pasu (B) na
vzporednih voznih pasovih. Območja
se začnejo pri vsakem zunanjem
ogledalu. Višina območja je približno
med 0,5 m in 2 m od tal.
Deaktiviranje
Vklop ali izklop opozarjanja na
menjavo voznega pasu lahko
nastavite v meniju za osebne
nastavitve vozila na informacijskem
prikazovalniku.
Osebne nastavitve vozila 3 128.
Informacijski zaslon 3 122.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Omejitve sistema
V normalnih pogojih vožnje ali ostrih
zavojih lahko občasno prihaja do
nezaznavanja predmetov. Sistem
lahko voznika začasno opozori o
predmetih v mrtvem kotu pri
določenih vremenskih razmerah
(dež, toča ipd.). Vožnja po mokri cesti ali s suhih predelov na mokre lahko
povzroči vklop kontrolne lučke F,
saj lahko sistem brizganje vode
tolmači kot predmet. V nasprotnem
primeru lahko kontrolna lučka F
zasveti zaradi ograj, znakov, dreves, grmičevja ali drugih nepremičnih
objektov. To je običajno delovanje in
sistema ni treba servisirati.

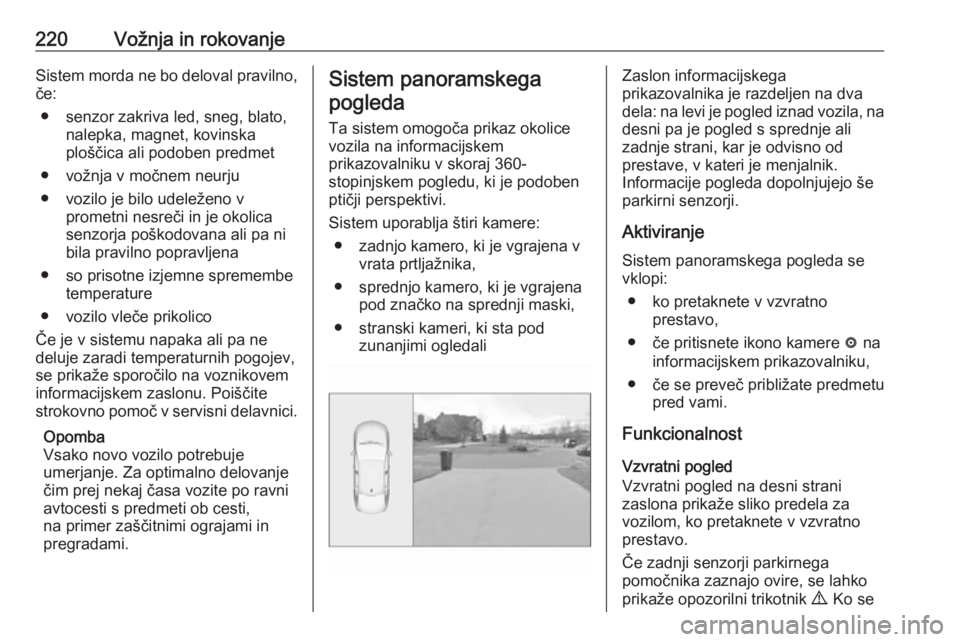

220Vožnja in rokovanjeSistem morda ne bo deloval pravilno,
če:
● senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet
● vožnja v močnem neurju
● vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena
● so prisotne izjemne spremembe temperature
● vozilo vleče prikolico
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Opomba
Vsako novo vozilo potrebuje
umerjanje. Za optimalno delovanje
čim prej nekaj časa vozite po ravni
avtocesti s predmeti ob cesti,
na primer zaščitnimi ograjami in
pregradami.Sistem panoramskega
pogleda
Ta sistem omogoča prikaz okolice
vozila na informacijskem
prikazovalniku v skoraj 360-
stopinjskem pogledu, ki je podoben
ptičji perspektivi.
Sistem uporablja štiri kamere: ● zadnjo kamero, ki je vgrajena v vrata prtljažnika,
● sprednjo kamero, ki je vgrajena pod značko na sprednji maski,
● stranski kameri, ki sta pod zunanjimi ogledaliZaslon informacijskega
prikazovalnika je razdeljen na dva
dela: na levi je pogled iznad vozila, na desni pa je pogled s sprednje ali
zadnje strani, kar je odvisno od
prestave, v kateri je menjalnik.
Informacije pogleda dopolnjujejo še
parkirni senzorji.
Aktiviranje
Sistem panoramskega pogleda se
vklopi:
● ko pretaknete v vzvratno prestavo,
● če pritisnete ikono kamere ë na
informacijskem prikazovalniku,
● če se preveč približate predmetu pred vami.
Funkcionalnost
Vzvratni pogled
Vzvratni pogled na desni strani
zaslona prikaže sliko predela za
vozilom, ko pretaknete v vzvratno
prestavo.
Če zadnji senzorji parkirnega
pomočnika zaznajo ovire, se lahko
prikaže opozorilni trikotnik 9. Ko se

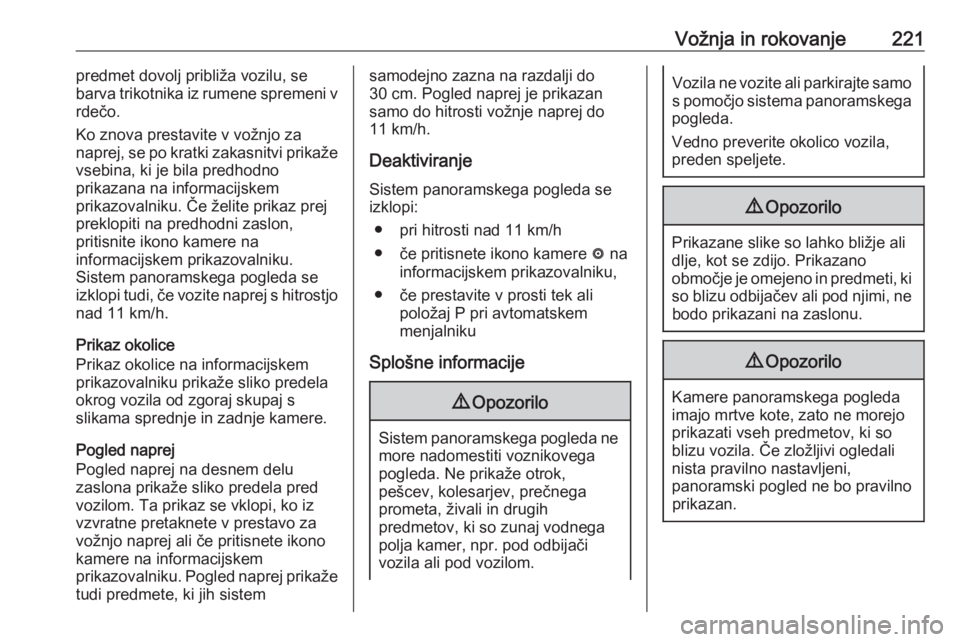

Vožnja in rokovanje221predmet dovolj približa vozilu, se
barva trikotnika iz rumene spremeni v
rdečo.
Ko znova prestavite v vožnjo za
naprej, se po kratki zakasnitvi prikaže vsebina, ki je bila predhodno
prikazana na informacijskem
prikazovalniku. Če želite prikaz prej
preklopiti na predhodni zaslon,
pritisnite ikono kamere na
informacijskem prikazovalniku.
Sistem panoramskega pogleda se
izklopi tudi, če vozite naprej s hitrostjo nad 11 km/h.
Prikaz okolice
Prikaz okolice na informacijskem
prikazovalniku prikaže sliko predela
okrog vozila od zgoraj skupaj s
slikama sprednje in zadnje kamere.
Pogled naprej
Pogled naprej na desnem delu
zaslona prikaže sliko predela pred
vozilom. Ta prikaz se vklopi, ko iz vzvratne pretaknete v prestavo za
vožnjo naprej ali če pritisnete ikono
kamere na informacijskem
prikazovalniku. Pogled naprej prikaže
tudi predmete, ki jih sistemsamodejno zazna na razdalji do
30 cm. Pogled naprej je prikazan
samo do hitrosti vožnje naprej do
11 km/h.
Deaktiviranje Sistem panoramskega pogleda se
izklopi:
● pri hitrosti nad 11 km/h
● če pritisnete ikono kamere ë na
informacijskem prikazovalniku,
● če prestavite v prosti tek ali položaj P pri avtomatskem
menjalniku
Splošne informacije9 Opozorilo
Sistem panoramskega pogleda ne
more nadomestiti voznikovega
pogleda. Ne prikaže otrok,
pešcev, kolesarjev, prečnega
prometa, živali in drugih
predmetov, ki so zunaj vodnega
polja kamer, npr. pod odbijači
vozila ali pod vozilom.
Vozila ne vozite ali parkirajte samo s pomočjo sistema panoramskega
pogleda.
Vedno preverite okolico vozila, preden speljete.9 Opozorilo
Prikazane slike so lahko bližje ali
dlje, kot se zdijo. Prikazano
območje je omejeno in predmeti, ki
so blizu odbijačev ali pod njimi, ne bodo prikazani na zaslonu.
9 Opozorilo
Kamere panoramskega pogleda
imajo mrtve kote, zato ne morejo
prikazati vseh predmetov, ki so
blizu vozila. Če zložljivi ogledali
nista pravilno nastavljeni,
panoramski pogled ne bo pravilno prikazan.

222Vožnja in rokovanje
Na ilustracijah so mrtvi koti prikazani
kot valjasti deli. Temni predeli so tisti,
ki jih prikaže sistem panoramskega
pogleda.
Omejitve sistemaSvarilo
Za optimalno delovanje sistema je
pomembno, da so objektivi kamer
v sprednji maski, ohišjih zunanjih
ogledal in na med lučkami za
osvetlitev registrske tablice na
vratih prtljažnika vedno čisti.
Operite objektive z vodo in jih
obrišite z mehko krpo.
Objektivov ne čistite s parnimi
čistilniki ali z drugimi
visokotlačnimi čistilniki.
Sistem panoramskega pogleda
morda ne bo deloval pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
● Vozilo vleče prikolico.
● Če je prišlo do poškodbe vozila. ● So prisotne izjemne spremembe temperature.
Vzvratna kamera
Vzvratna kamera pomaga vozniku pri vzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
informacijskem prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev parkirnega pomočnika,
na primer predmetov pod
odbijačem ali vozilom.
Vozila ne vozite vzvratno ali
parkirajte samo s pomočjo
vzvratne kamere.
Vedno preverite okolico vozila,
preden speljete.

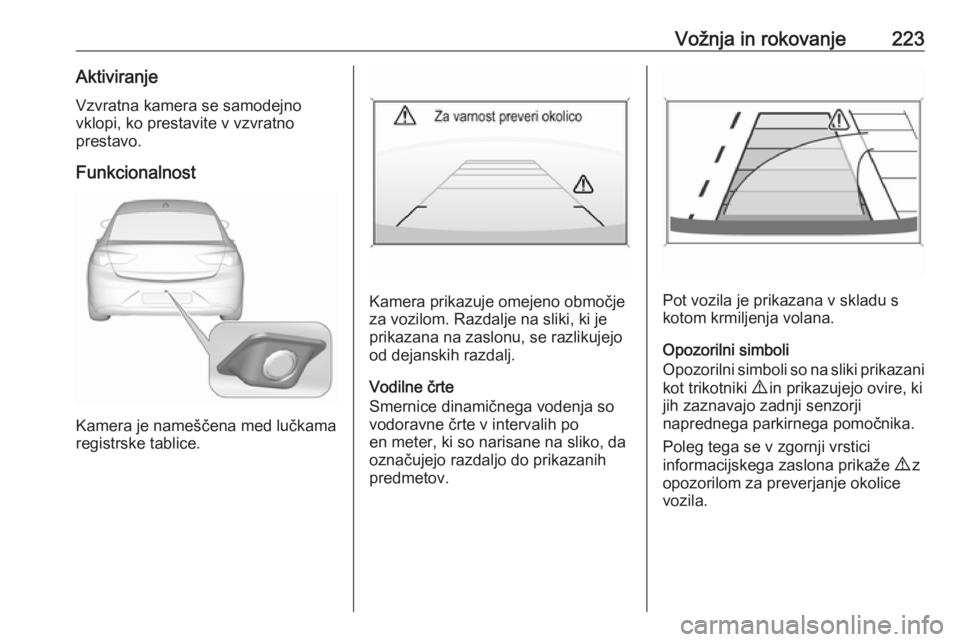

Vožnja in rokovanje223AktiviranjeVzvratna kamera se samodejno
vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena med lučkama
registrske tablice.
Kamera prikazuje omejeno območje
za vozilom. Razdalje na sliki, ki je prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Vodilne črte
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
en meter, ki so narisane na sliko, da
označujejo razdaljo do prikazanih
predmetov.Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji
naprednega parkirnega pomočnika.
Poleg tega se v zgornji vrstici
informacijskega zaslona prikaže 9 z
opozorilom za preverjanje okolice vozila.

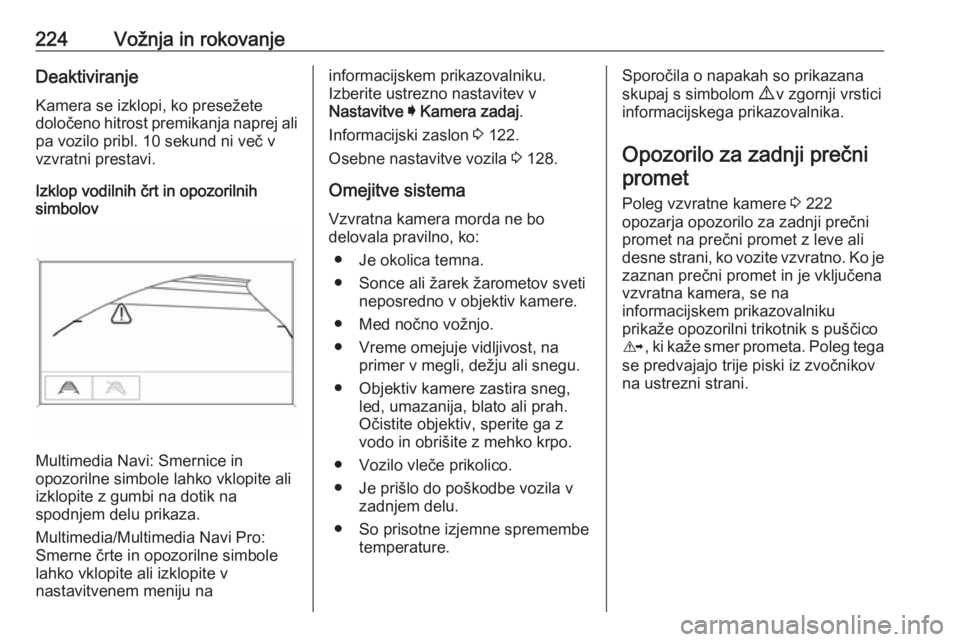

224Vožnja in rokovanjeDeaktiviranjeKamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.
Izklop vodilnih črt in opozorilnih
simbolov
Multimedia Navi: Smernice in
opozorilne simbole lahko vklopite ali izklopite z gumbi na dotik na
spodnjem delu prikaza.
Multimedia/Multimedia Navi Pro:
Smerne črte in opozorilne simbole lahko vklopite ali izklopite v
nastavitvenem meniju na
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve I Kamera zadaj .
Informacijski zaslon 3 122.
Osebne nastavitve vozila 3 128.
Omejitve sistema
Vzvratna kamera morda ne bo
delovala pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
Očistite objektiv, sperite ga z
vodo in obrišite z mehko krpo.
● Vozilo vleče prikolico.
● Je prišlo do poškodbe vozila v zadnjem delu.
● So prisotne izjemne spremembe temperature.Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Opozorilo za zadnji prečni promet
Poleg vzvratne kamere 3 222
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je zaznan prečni promet in je vključena
vzvratna kamera, se na
informacijskem prikazovalniku
prikaže opozorilni trikotnik s puščico
K , ki kaže smer prometa. Poleg tega
se predvajajo trije piski iz zvočnikov
na ustrezni strani.

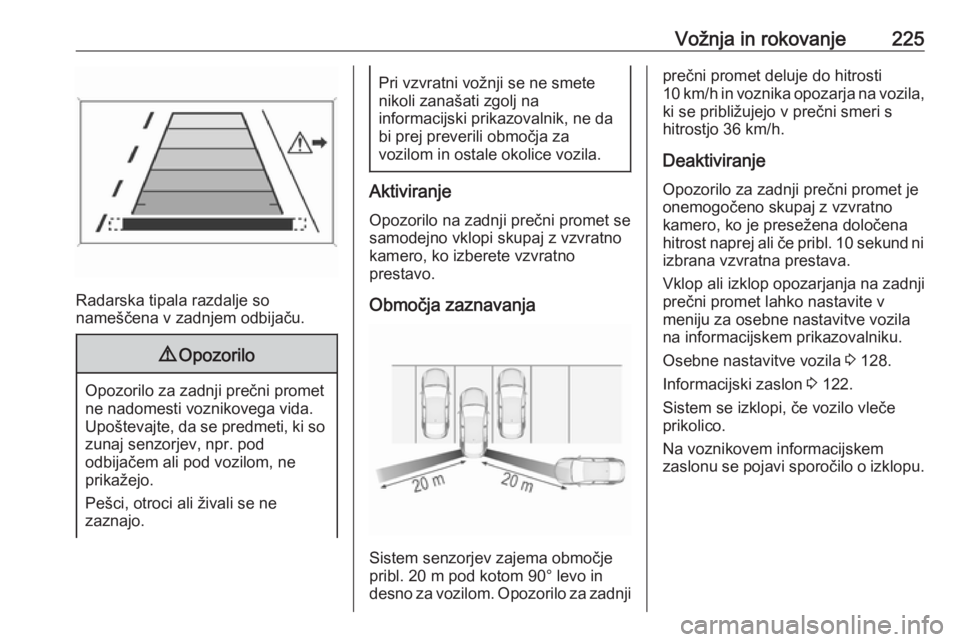

Vožnja in rokovanje225
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.
9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, npr. pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.
Pri vzvratni vožnji se ne smete nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 m pod kotom 90° levo in
desno za vozilom. Opozorilo za zadnji
prečni promet deluje do hitrosti
10 km/h in voznika opozarja na vozila,
ki se približujejo v prečni smeri s
hitrostjo 36 km/h.
DeaktiviranjeOpozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni
izbrana vzvratna prestava.
Vklop ali izklop opozarjanja na zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila
na informacijskem prikazovalniku.
Osebne nastavitve vozila 3 128.
Informacijski zaslon 3 122.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.

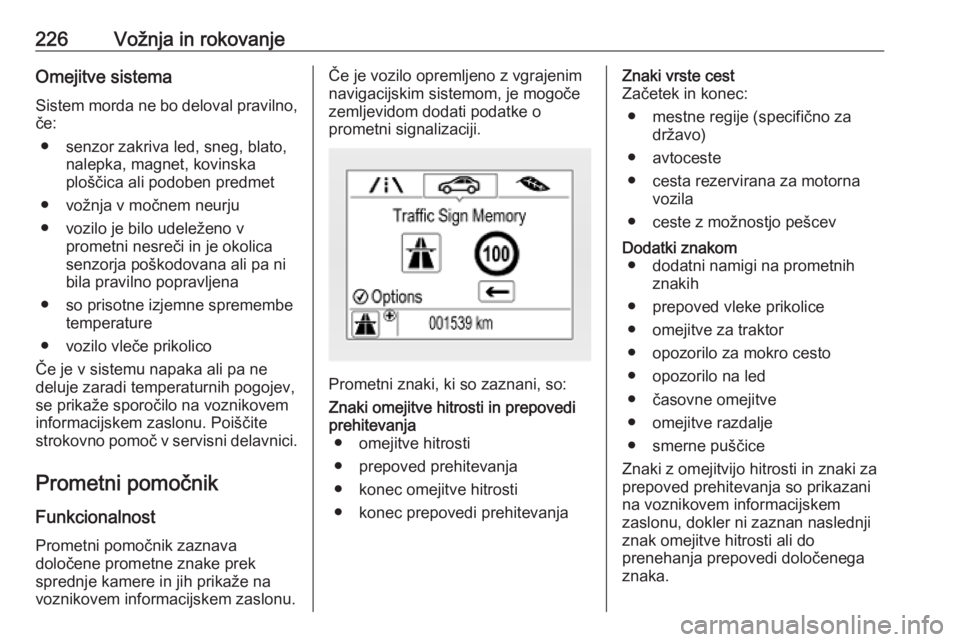

226Vožnja in rokovanjeOmejitve sistema
Sistem morda ne bo deloval pravilno, če:
● senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet
● vožnja v močnem neurju
● vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena
● so prisotne izjemne spremembe temperature
● vozilo vleče prikolico
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Prometni pomočnik FunkcionalnostPrometni pomočnik zaznava
določene prometne znake prek
sprednje kamere in jih prikaže na
voznikovem informacijskem zaslonu.Če je vozilo opremljeno z vgrajenim
navigacijskim sistemom, je mogoče
zemljevidom dodati podatke o
prometni signalizaciji.
Prometni znaki, ki so zaznani, so:
Znaki omejitve hitrosti in prepovedi
prehitevanja ● omejitve hitrosti
● prepoved prehitevanja
● konec omejitve hitrosti
● konec prepovedi prehitevanjaZnaki vrste cest
Začetek in konec:
● mestne regije (specifično za državo)
● avtoceste
● cesta rezervirana za motorna vozila
● ceste z možnostjo pešcevDodatki znakom ● dodatni namigi na prometnih znakih
● prepoved vleke prikolice
● omejitve za traktor
● opozorilo za mokro cesto
● opozorilo na led
● časovne omejitve
● omejitve razdalje
● smerne puščice
Znaki z omejitvijo hitrosti in znaki za
prepoved prehitevanja so prikazani na voznikovem informacijskem
zaslonu, dokler ni zaznan naslednji
znak omejitve hitrosti ali do
prenehanja prepovedi določenega
znaka.

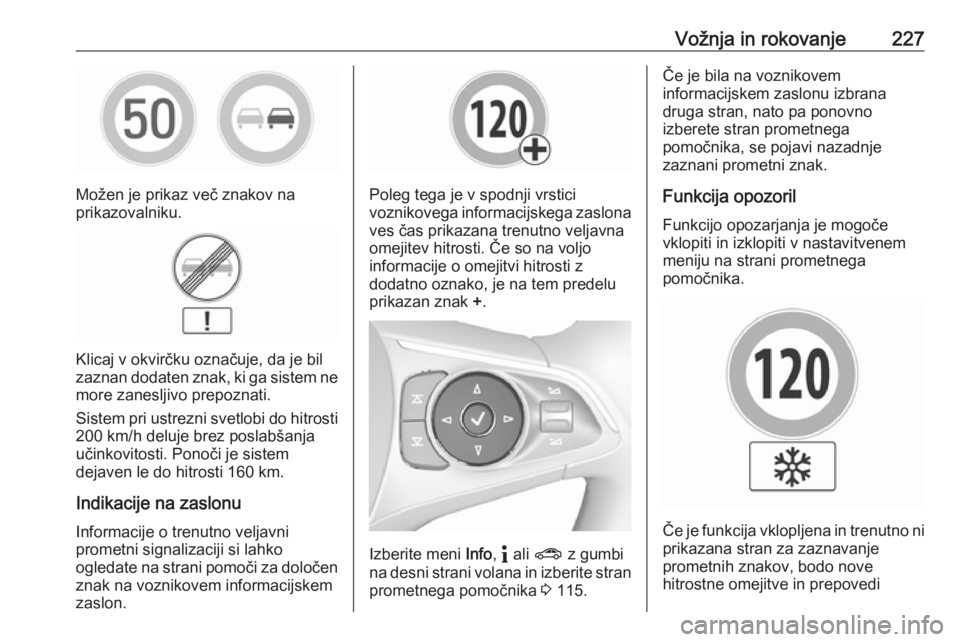

Vožnja in rokovanje227
Možen je prikaz več znakov na
prikazovalniku.
Klicaj v okvirčku označuje, da je bil
zaznan dodaten znak, ki ga sistem ne more zanesljivo prepoznati.
Sistem pri ustrezni svetlobi do hitrosti
200 km/h deluje brez poslabšanja
učinkovitosti. Ponoči je sistem
dejaven le do hitrosti 160 km.
Indikacije na zaslonu
Informacije o trenutno veljavni
prometni signalizaciji si lahko
ogledate na strani pomoči za določen znak na voznikovem informacijskem
zaslon.
Poleg tega je v spodnji vrstici
voznikovega informacijskega zaslona
ves čas prikazana trenutno veljavna
omejitev hitrosti. Če so na voljo
informacije o omejitvi hitrosti z
dodatno oznako, je na tem predelu
prikazan znak +.
Izberite meni Info, " ali ? z gumbi
na desni strani volana in izberite stran
prometnega pomočnika 3 115.
Če je bila na voznikovem
informacijskem zaslonu izbrana
druga stran, nato pa ponovno
izberete stran prometnega
pomočnika, se pojavi nazadnje
zaznani prometni znak.
Funkcija opozoril Funkcijo opozarjanja je mogoče
vklopiti in izklopiti v nastavitvenem
meniju na strani prometnega
pomočnika.
Če je funkcija vklopljena in trenutno ni prikazana stran za zaznavanje
prometnih znakov, bodo nove
hitrostne omejitve in prepovedi

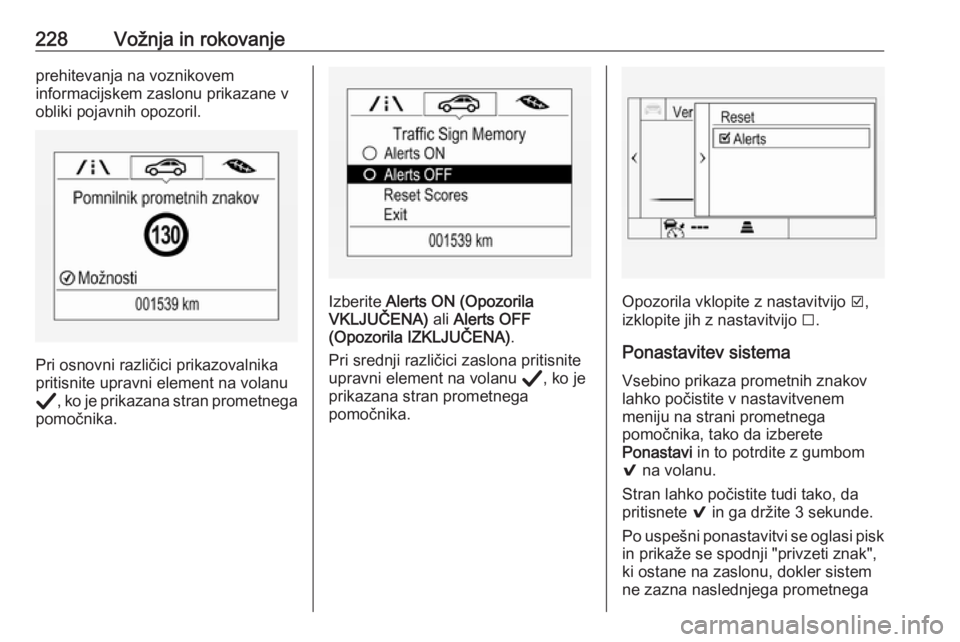

228Vožnja in rokovanjeprehitevanja na voznikovem
informacijskem zaslonu prikazane v
obliki pojavnih opozoril.
Pri osnovni različici prikazovalnika
pritisnite upravni element na volanu Å , ko je prikazana stran prometnega
pomočnika.
Izberite Alerts ON (Opozorila
VKLJUČENA) ali Alerts OFF
(Opozorila IZKLJUČENA) .
Pri srednji različici zaslona pritisnite
upravni element na volanu Å, ko je
prikazana stran prometnega
pomočnika.Opozorila vklopite z nastavitvijo J,
izklopite jih z nastavitvijo I.
Ponastavitev sistema Vsebino prikaza prometnih znakov
lahko počistite v nastavitvenem
meniju na strani prometnega
pomočnika, tako da izberete
Ponastavi in to potrdite z gumbom
9 na volanu.
Stran lahko počistite tudi tako, da
pritisnete 9 in ga držite 3 sekunde.
Po uspešni ponastavitvi se oglasi pisk
in prikaže se spodnji "privzeti znak",
ki ostane na zaslonu, dokler sistem
ne zazna naslednjega prometnega
