OPEL INSIGNIA BREAK 2019.5 Uputstvo za upotrebu (in Serbian)

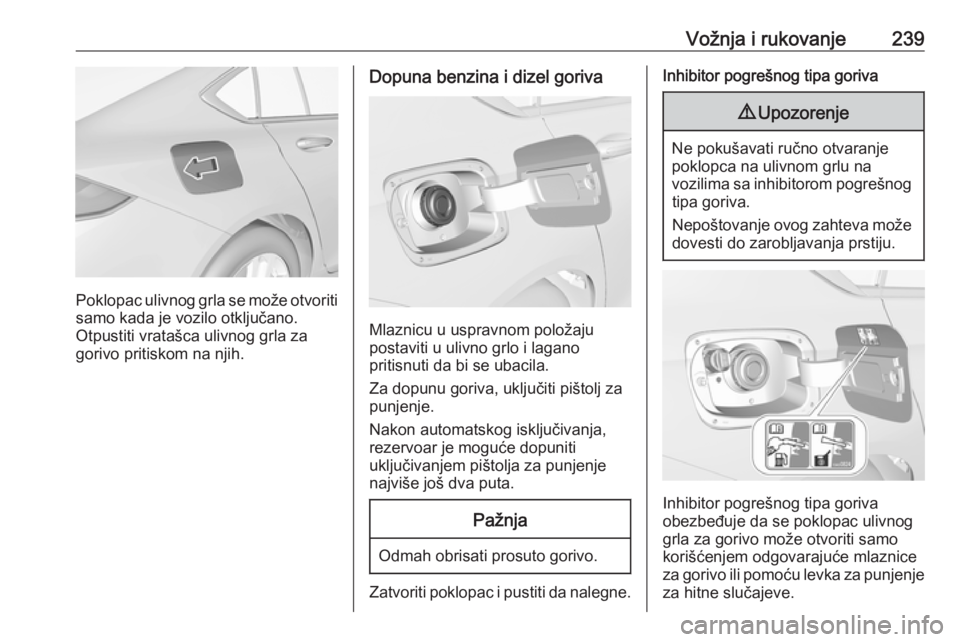

Vožnja i rukovanje239
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
Otpustiti vratašca ulivnog grla za
gorivo pritiskom na njih.
Dopuna benzina i dizel goriva
Mlaznicu u uspravnom položaju
postaviti u ulivno grlo i lagano
pritisnuti da bi se ubacila.
Za dopunu goriva, uključiti pištolj za
punjenje.
Nakon automatskog isključivanja,
rezervoar je moguće dopuniti
uključivanjem pištolja za punjenje
najviše još dva puta.
Pažnja
Odmah obrisati prosuto gorivo.
Zatvoriti poklopac i pustiti da nalegne.
Inhibitor pogrešnog tipa goriva9 Upozorenje
Ne pokušavati ručno otvaranje
poklopca na ulivnom grlu na
vozilima sa inhibitorom pogrešnog tipa goriva.
Nepoštovanje ovog zahteva može dovesti do zarobljavanja prstiju.
Inhibitor pogrešnog tipa goriva
obezbeđuje da se poklopac ulivnog
grla za gorivo može otvoriti samo
korišćenjem odgovarajuće mlaznice
za gorivo ili pomoću levka za punjenje
za hitne slučajeve.

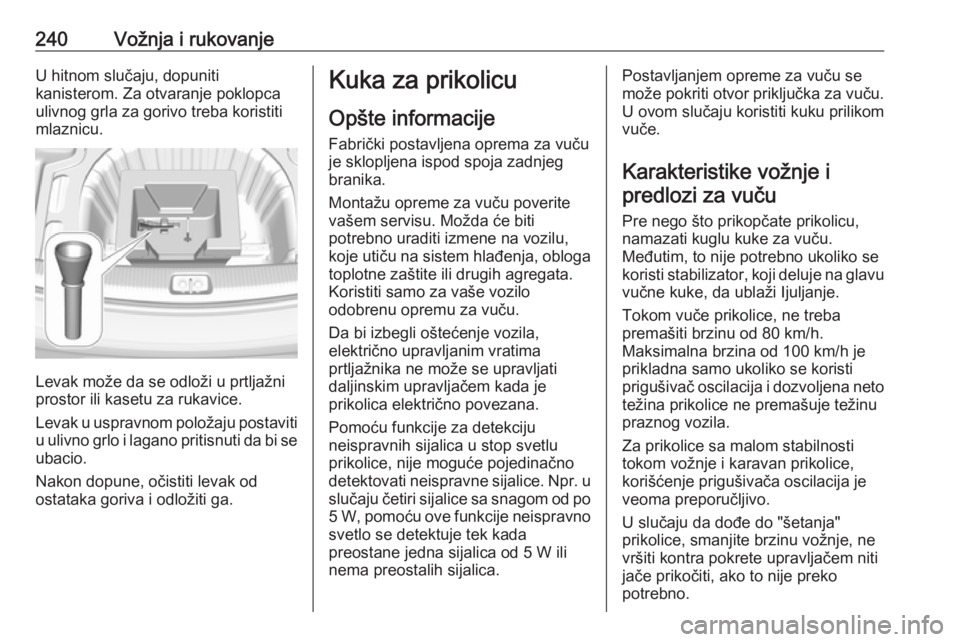

240Vožnja i rukovanjeU hitnom slučaju, dopuniti
kanisterom. Za otvaranje poklopca
ulivnog grla za gorivo treba koristiti
mlaznicu.
Levak može da se odloži u prtljažni
prostor ili kasetu za rukavice.
Levak u uspravnom položaju postaviti
u ulivno grlo i lagano pritisnuti da bi se ubacio.
Nakon dopune, očistiti levak od
ostataka goriva i odložiti ga.
Kuka za prikolicu
Opšte informacije Fabrički postavljena oprema za vuču
je sklopljena ispod spoja zadnjeg
branika.
Montažu opreme za vuču poverite
vašem servisu. Možda će biti
potrebno uraditi izmene na vozilu,
koje utiču na sistem hlađenja, obloga
toplotne zaštite ili drugih agregata.
Koristiti samo za vaše vozilo
odobrenu opremu za vuču.
Da bi izbegli oštećenje vozila,
električno upravljanim vratima
prtljažnika ne može se upravljati
daljinskim upravljačem kada je
prikolica električno povezana.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice. Npr. u
slučaju četiri sijalice sa snagom od po 5 W, pomoću ove funkcije neispravno
svetlo se detektuje tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču. U ovom slučaju koristiti kuku prilikom
vuče.
Karakteristike vožnje i predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu
vučne kuke, da ublaži Ijuljanje.
Tokom vuče prikolice, ne treba
premašiti brzinu od 80 km/h.
Maksimalna brzina od 100 km/h je
prikladna samo ukoliko se koristi
prigušivač oscilacija i dozvoljena neto težina prikolice ne premašuje težinu
praznog vozila.
Za prikolice sa malom stabilnosti
tokom vožnje i karavan prikolice,
korišćenje prigušivača oscilacija je
veoma preporučljivo.
U slučaju da dođe do "šetanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem niti
jače prikočiti, ako to nije preko
potrebno.

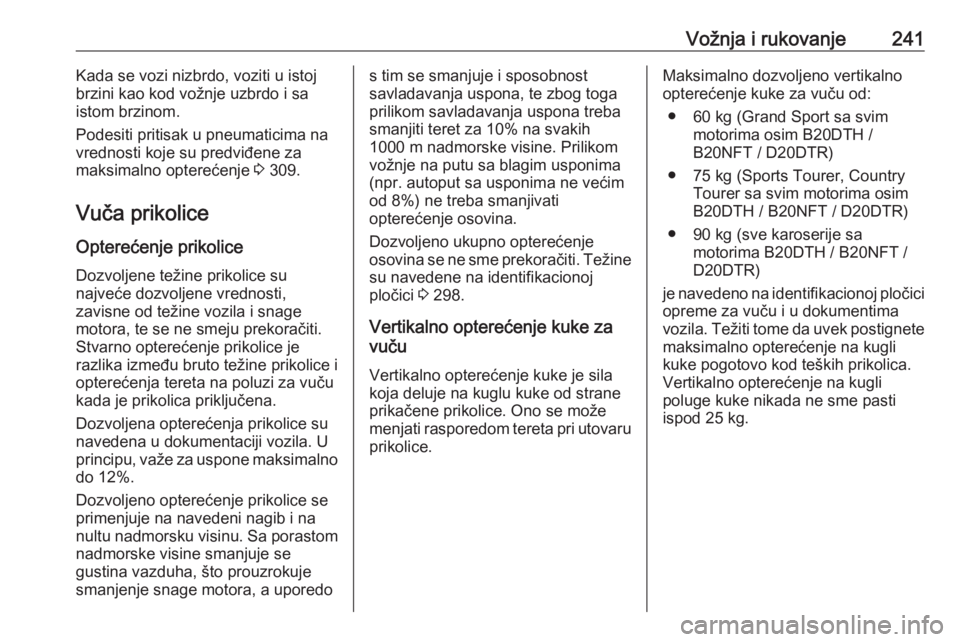

Vožnja i rukovanje241Kada se vozi nizbrdo, voziti u istoj
brzini kao kod vožnje uzbrdo i sa
istom brzinom.
Podesiti pritisak u pneumaticima na vrednosti koje su predviđene za
maksimalno opterećenje 3 309.
Vuča prikolice
Opterećenje prikolice Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno
do 12%.
Dozvoljeno opterećenje prikolice se
primenjuje na navedeni nagib i na
nultu nadmorsku visinu. Sa porastom nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedos tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10% na svakih
1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima
(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 298.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.Maksimalno dozvoljeno vertikalno
opterećenje kuke za vuču od:
● 60 kg (Grand Sport sa svim motorima osim B20DTH /
B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer sa svim motorima osim
B20DTH / B20NFT / D20DTR)
● 90 kg (sve karoserije sa motorima B20DTH / B20NFT /
D20DTR)
je navedeno na identifikacionoj pločici
opreme za vuču i u dokumentima
vozila. Težiti tome da uvek postignete maksimalno opterećenje na kugli
kuke pogotovo kod teških prikolica.
Vertikalno opterećenje na kugli
poluge kuke nikada ne sme pasti
ispod 25 kg.

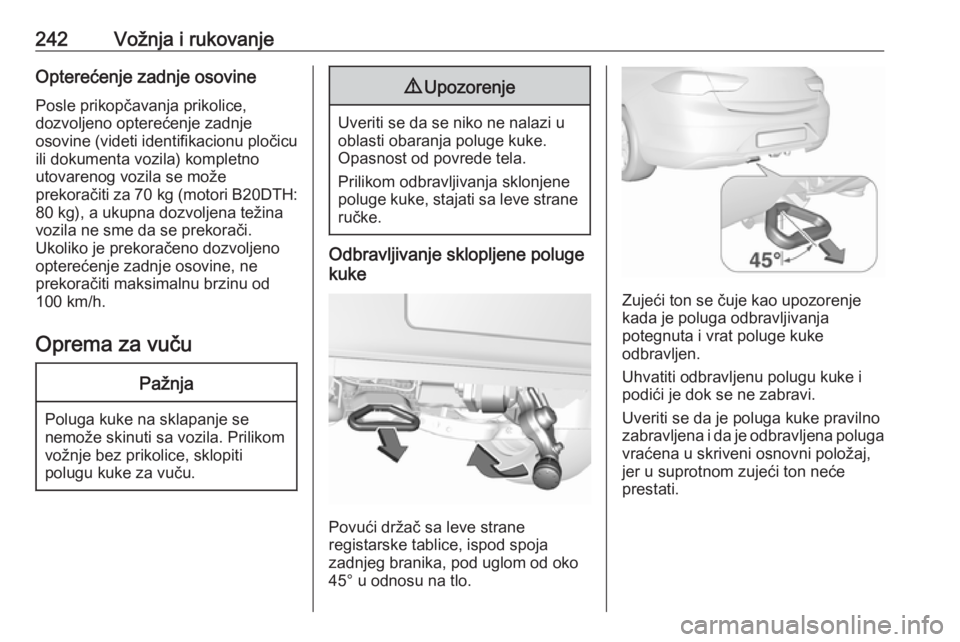

242Vožnja i rukovanjeOpterećenje zadnje osovinePosle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila se može
prekoračiti za 70 kg (motori B20DTH:
80 kg), a ukupna dozvoljena težina
vozila ne sme da se prekorači.
Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od 100 km/h.
Oprema za vučuPažnja
Poluga kuke na sklapanje se
nemože skinuti sa vozila. Prilikom
vožnje bez prikolice, sklopiti
polugu kuke za vuču.
9 Upozorenje
Uveriti se da se niko ne nalazi u
oblasti obaranja poluge kuke.
Opasnost od povrede tela.
Prilikom odbravljivanja sklonjene
poluge kuke, stajati sa leve strane ručke.
Odbravljivanje sklopljene poluge
kuke
Povući držač sa leve strane
registarske tablice, ispod spoja
zadnjeg branika, pod uglom od oko
45° u odnosu na tlo.
Zujeći ton se čuje kao upozorenje
kada je poluga odbravljivanja
potegnuta i vrat poluge kuke
odbravljen.
Uhvatiti odbravljenu polugu kuke i
podići je dok se ne zabravi.
Uveriti se da je poluga kuke pravilno
zabravljena i da je odbravljena poluga vraćena u skriveni osnovni položaj,
jer u suprotnom zujeći ton neće
prestati.

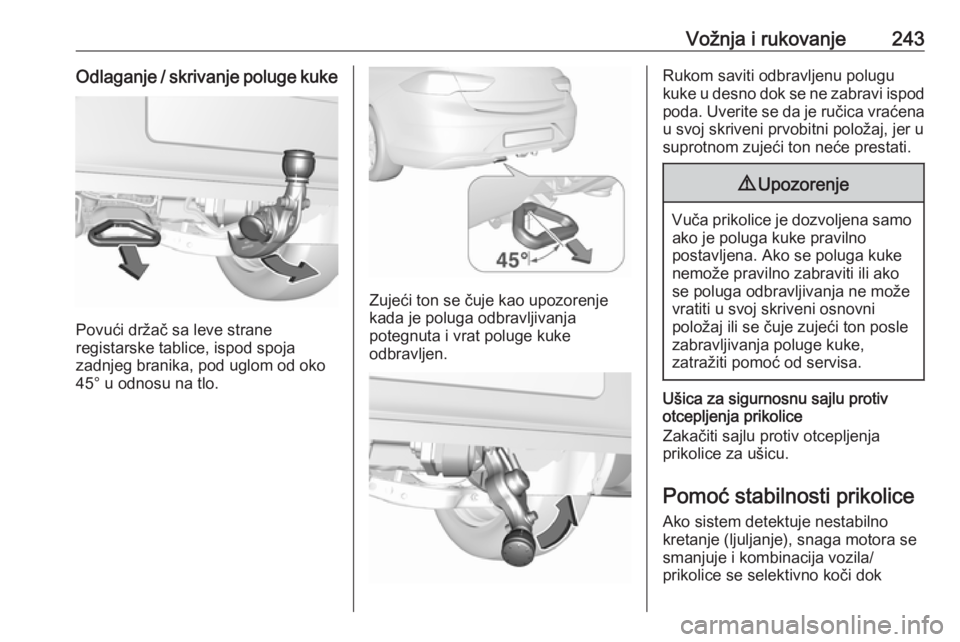

Vožnja i rukovanje243Odlaganje / skrivanje poluge kuke
Povući držač sa leve strane
registarske tablice, ispod spoja
zadnjeg branika, pod uglom od oko
45° u odnosu na tlo.
Zujeći ton se čuje kao upozorenje
kada je poluga odbravljivanja
potegnuta i vrat poluge kuke
odbravljen.
Rukom saviti odbravljenu polugu
kuke u desno dok se ne zabravi ispod poda. Uverite se da je ručica vraćena u svoj skriveni prvobitni položaj, jer u
suprotnom zujeći ton neće prestati.9 Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako se poluga kuke
nemože pravilno zabraviti ili ako
se poluga odbravljivanja ne može
vratiti u svoj skriveni osnovni
položaj ili se čuje zujeći ton posle
zabravljivanja poluge kuke,
zatražiti pomoć od servisa.
Ušica za sigurnosnu sajlu protiv
otcepljenja prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok

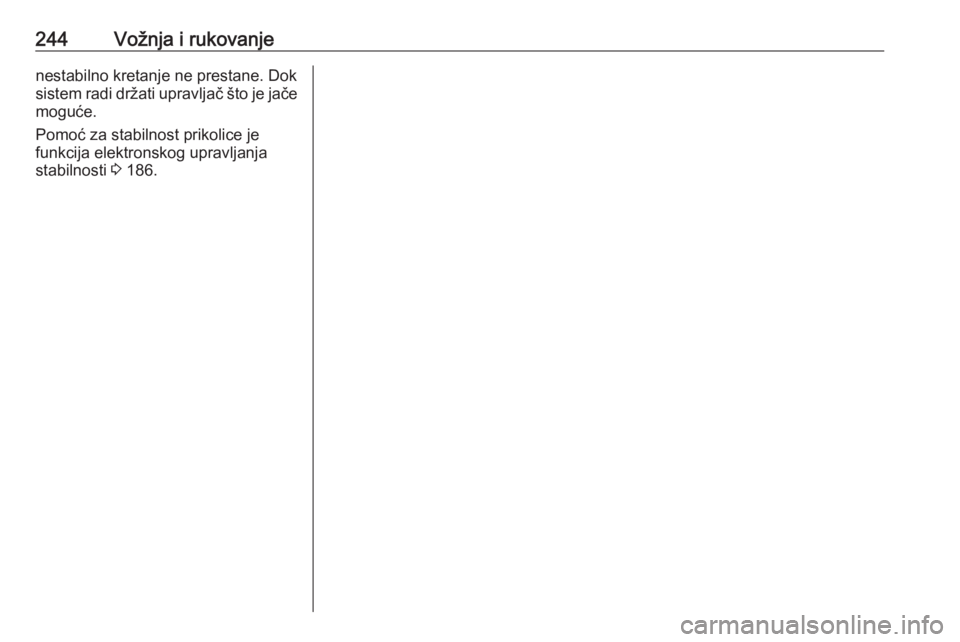

244Vožnja i rukovanjenestabilno kretanje ne prestane. Dok
sistem radi držati upravljač što je jače moguće.
Pomoć za stabilnost prikolice je
funkcija elektronskog upravljanja
stabilnosti 3 186.

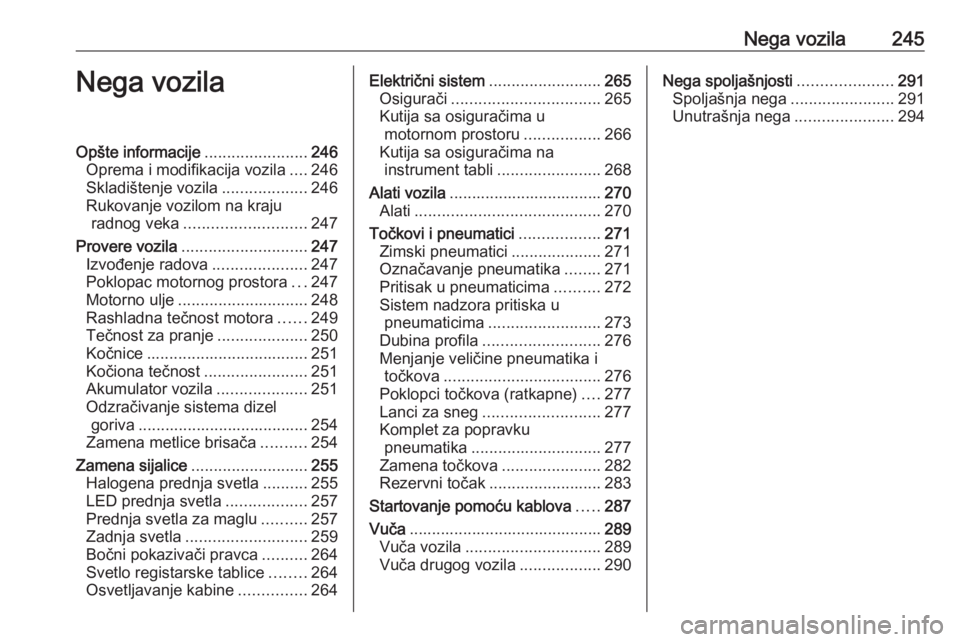

Nega vozila245Nega vozilaOpšte informacije.......................246
Oprema i modifikacija vozila ....246
Skladištenje vozila ...................246
Rukovanje vozilom na kraju radnog veka ........................... 247
Provere vozila ............................ 247
Izvođenje radova .....................247
Poklopac motornog prostora ...247
Motorno ulje ............................. 248
Rashladna tečnost motora ......249
Tečnost za pranje ....................250
Kočnice .................................... 251
Kočiona tečnost .......................251
Akumulator vozila ....................251
Odzračivanje sistema dizel goriva ...................................... 254
Zamena metlice brisača ..........254
Zamena sijalice .......................... 255
Halogena prednja svetla ..........255
LED prednja svetla ..................257
Prednja svetla za maglu ..........257
Zadnja svetla ........................... 259
Bočni pokazivači pravca ..........264
Svetlo registarske tablice ........264
Osvetljavanje kabine ...............264Električni sistem .........................265
Osigurači ................................. 265
Kutija sa osiguračima u motornom prostoru .................266
Kutija sa osiguračima na instrument tabli .......................268
Alati vozila .................................. 270
Alati ......................................... 270
Točkovi i pneumatici ..................271
Zimski pneumatici ....................271
Označavanje pneumatika ........271
Pritisak u pneumaticima ..........272
Sistem nadzora pritiska u
pneumaticima ......................... 273
Dubina profila .......................... 276
Menjanje veličine pneumatika i točkova ................................... 276
Poklopci točkova (ratkapne) ....277
Lanci za sneg .......................... 277
Komplet za popravku pneumatika ............................. 277
Zamena točkova ......................282
Rezervni točak ......................... 283
Startovanje pomoću kablova .....287
Vuča ........................................... 289
Vuča vozila .............................. 289
Vuča drugog vozila ..................290Nega spoljašnjosti .....................291
Spoljašnja nega .......................291
Unutrašnja nega ......................294

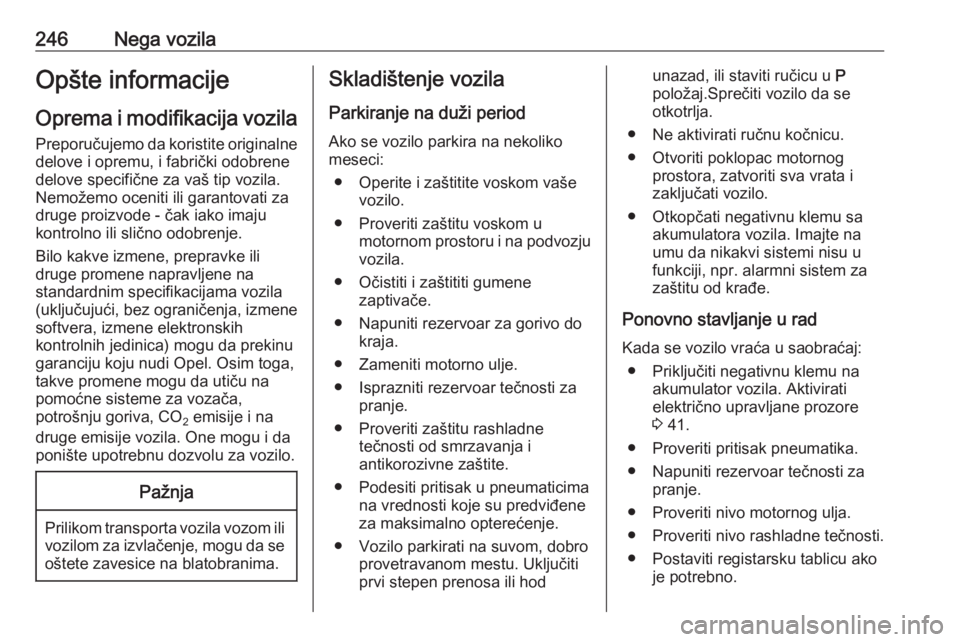

246Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Osim toga,
takve promene mogu da utiču na
pomoćne sisteme za vozača,
potrošnju goriva, CO 2 emisije i na
druge emisije vozila. One mogu i da
ponište upotrebnu dozvolu za vozilo.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom u motornom prostoru i na podvozju
vozila.
● Očistiti i zaštititi gumene zaptivače.
● Napuniti rezervoar za gorivo do kraja.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hodunazad, ili staviti ručicu u P
položaj.Sprečiti vozilo da se
otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata izaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Imajte na
umu da nikakvi sistemi nisu u funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
električno upravljane prozore
3 41.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.

Nega vozila247Rukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poveriti ovaj
posao samo ovlašćenom centru za
reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem za paljenje koristi jako
visok napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

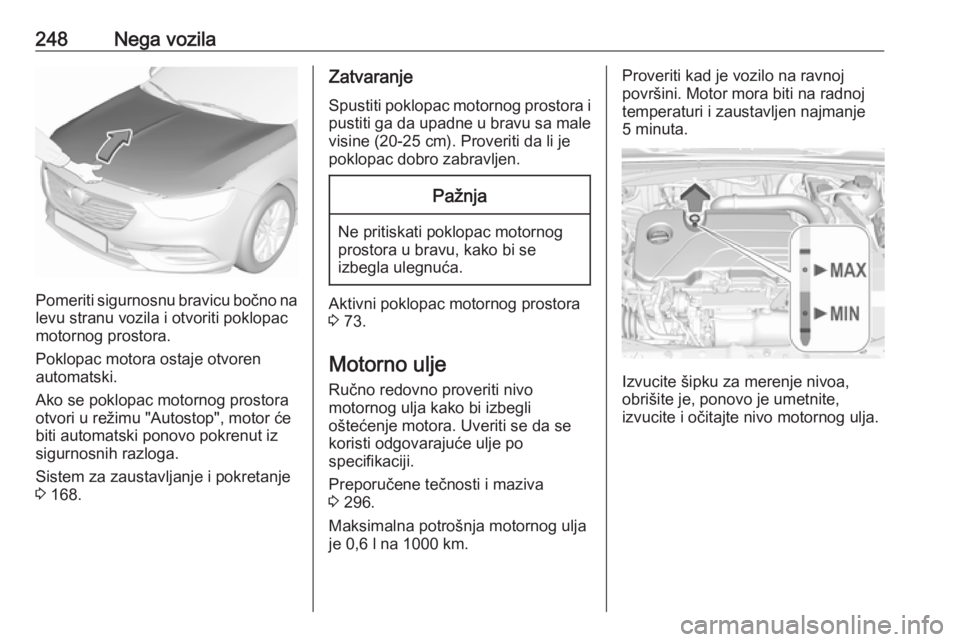

248Nega vozila
Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Poklopac motora ostaje otvoren
automatski.
Ako se poklopac motornog prostora
otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Sistem za zaustavljanje i pokretanje
3 168.
Zatvaranje
Spustiti poklopac motornog prostora i pustiti ga da upadne u bravu sa malevisine (20-25 cm). Proveriti da li jepoklopac dobro zabravljen.Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Aktivni poklopac motornog prostora 3 73.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora. Uveriti se da se
koristi odgovarajuće ulje po
specifikaciji.
Preporučene tečnosti i maziva
3 296.
Maksimalna potrošnja motornog ulja
je 0,6 l na 1000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
5 minuta.
Izvucite šipku za merenje nivoa,
obrišite je, ponovo je umetnite,
izvucite i očitajte nivo motornog ulja.
