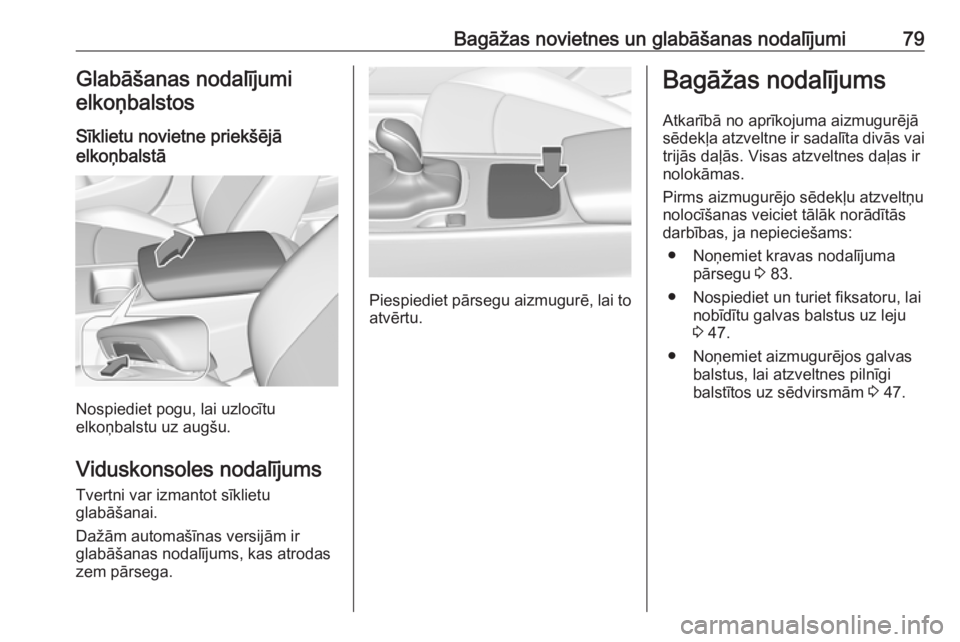

Page 81 of 369
Bagāžas novietnes un glabāšanas nodalījumi79Glabāšanas nodalījumi
elkoņbalstos
Sīklietu novietne priekšējā
elkoņbalstā
Nospiediet pogu, lai uzlocītu
elkoņbalstu uz augšu.
Viduskonsoles nodalījums
Tvertni var izmantot sīklietu
glabāšanai.
Dažām automašīnas versijām ir
glabāšanas nodalījums, kas atrodas
zem pārsega.
Piespiediet pārsegu aizmugurē, lai to atvērtu.
Bagāžas nodalījums
Atkarībā no aprīkojuma aizmugurējā
sēdekļa atzveltne ir sadalīta divās vai
trijās daļās. Visas atzveltnes daļas ir
nolokāmas.
Pirms aizmugurējo sēdekļu atzveltņu
nolocīšanas veiciet tālāk norādītās
darbības, ja nepieciešams:
● Noņemiet kravas nodalījuma pārsegu 3 83.
● Nospiediet un turiet fiksatoru, lai nobīdītu galvas balstus uz leju
3 47.
● Noņemiet aizmugurējos galvas balstus, lai atzveltnes pilnīgi
balstītos uz sēdvirsmām 3 47.
Page 82 of 369

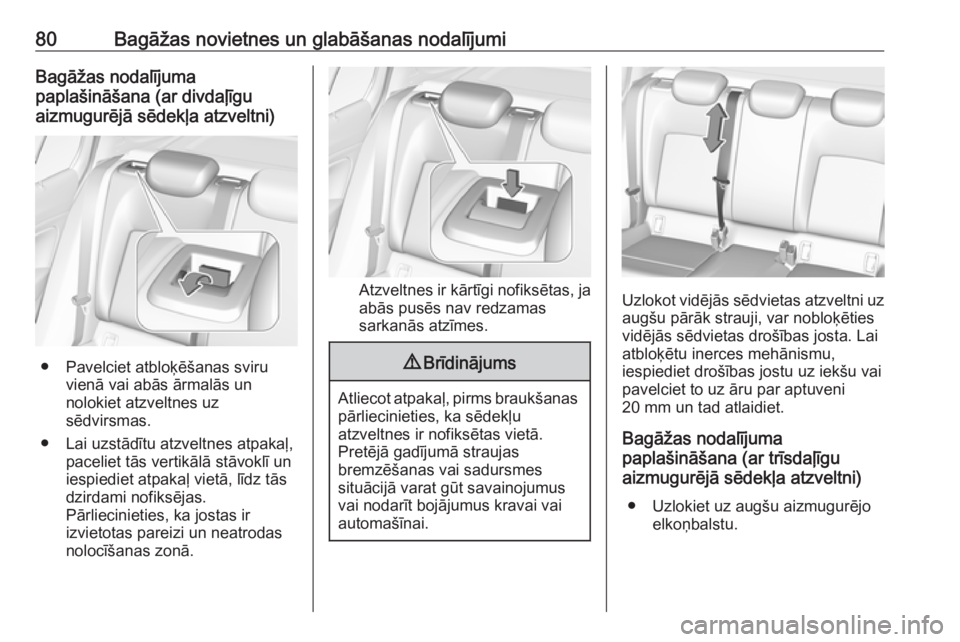

80Bagāžas novietnes un glabāšanas nodalījumiBagāžas nodalījuma
paplašināšana (ar divdaļīgu
aizmugurējā sēdekļa atzveltni)
● Pavelciet atbloķēšanas sviru vienā vai abās ārmalās un
nolokiet atzveltnes uz
sēdvirsmas.
● Lai uzstādītu atzveltnes atpakaļ, paceliet tās vertikālā stāvoklī uniespiediet atpakaļ vietā, līdz tās
dzirdami nofiksējas.
Pārliecinieties, ka jostas ir
izvietotas pareizi un neatrodas
nolocīšanas zonā.
Atzveltnes ir kārtīgi nofiksētas, ja
abās pusēs nav redzamas
sarkanās atzīmes.
9 Brīdinājums
Atliecot atpakaļ, pirms braukšanas
pārliecinieties, ka sēdekļu
atzveltnes ir nofiksētas vietā.
Pretējā gadījumā straujas
bremzēšanas vai sadursmes
situācijā varat gūt savainojumus
vai nodarīt bojājumus kravai vai
automašīnai.
Uzlokot vidējās sēdvietas atzveltni uz
augšu pārāk strauji, var nobloķēties
vidējās sēdvietas drošības josta. Lai atbloķētu inerces mehānismu,
iespiediet drošības jostu uz iekšu vai
pavelciet to uz āru par aptuveni
20 mm un tad atlaidiet.
Bagāžas nodalījuma
paplašināšana (ar trīsdaļīgu
aizmugurējā sēdekļa atzveltni)
● Uzlokiet uz augšu aizmugurējo elkoņbalstu.
Page 83 of 369

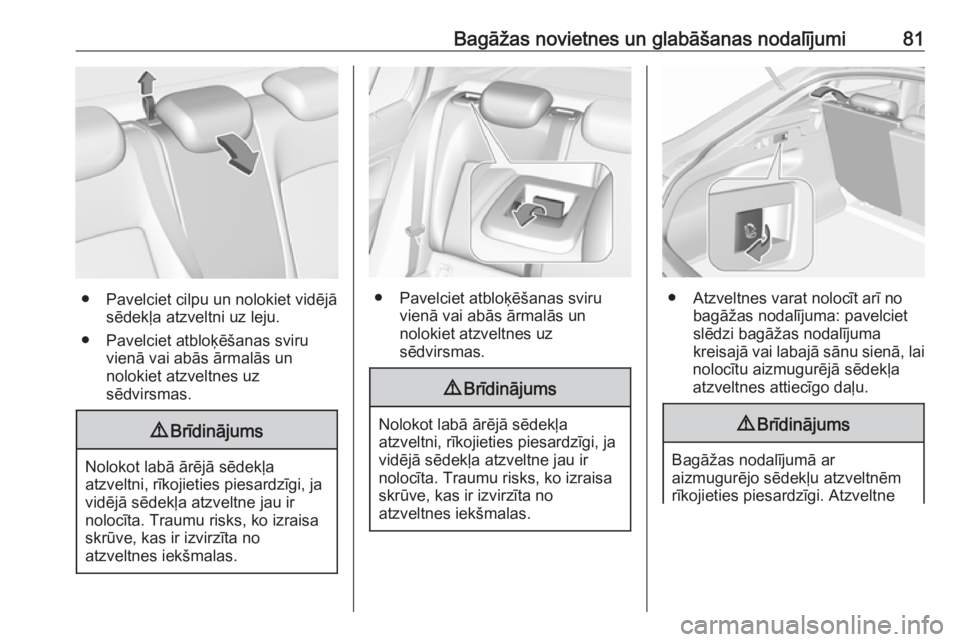

Bagāžas novietnes un glabāšanas nodalījumi81
● Pavelciet cilpu un nolokiet vidējāsēdekļa atzveltni uz leju.
● Pavelciet atbloķēšanas sviru vienā vai abās ārmalās un
nolokiet atzveltnes uz
sēdvirsmas.
9 Brīdinājums
Nolokot labā ārējā sēdekļa
atzveltni, rīkojieties piesardzīgi, ja
vidējā sēdekļa atzveltne jau ir
nolocīta. Traumu risks, ko izraisa
skrūve, kas ir izvirzīta no
atzveltnes iekšmalas.
● Pavelciet atbloķēšanas sviru vienā vai abās ārmalās un
nolokiet atzveltnes uz
sēdvirsmas.
9 Brīdinājums
Nolokot labā ārējā sēdekļa
atzveltni, rīkojieties piesardzīgi, ja
vidējā sēdekļa atzveltne jau ir
nolocīta. Traumu risks, ko izraisa skrūve, kas ir izvirzīta no
atzveltnes iekšmalas.
● Atzveltnes varat nolocīt arī no bagāžas nodalījuma: pavelciet
slēdzi bagāžas nodalījuma
kreisajā vai labajā sānu sienā, lai
nolocītu aizmugurējā sēdekļa
atzveltnes attiecīgo daļu.
9 Brīdinājums
Bagāžas nodalījumā ar
aizmugurējo sēdekļu atzveltnēm
rīkojieties piesardzīgi. Atzveltne
Page 84 of 369

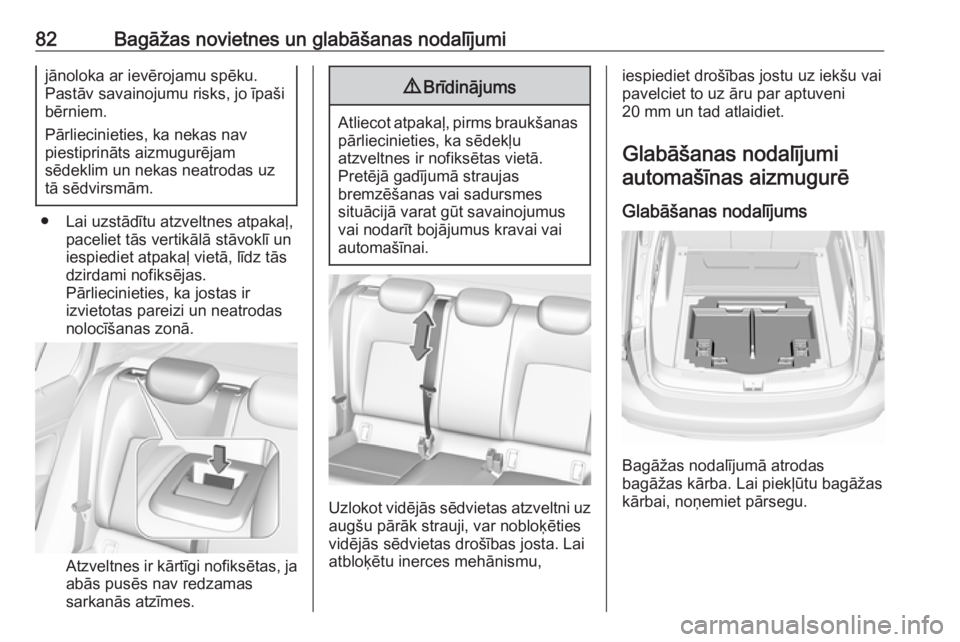

82Bagāžas novietnes un glabāšanas nodalījumijānoloka ar ievērojamu spēku.
Pastāv savainojumu risks, jo īpaši
bērniem.
Pārliecinieties, ka nekas nav
piestiprināts aizmugurējam
sēdeklim un nekas neatrodas uz
tā sēdvirsmām.
● Lai uzstādītu atzveltnes atpakaļ, paceliet tās vertikālā stāvoklī uniespiediet atpakaļ vietā, līdz tās
dzirdami nofiksējas.
Pārliecinieties, ka jostas ir
izvietotas pareizi un neatrodas
nolocīšanas zonā.
Atzveltnes ir kārtīgi nofiksētas, ja
abās pusēs nav redzamas
sarkanās atzīmes.
9 Brīdinājums
Atliecot atpakaļ, pirms braukšanas
pārliecinieties, ka sēdekļu
atzveltnes ir nofiksētas vietā.
Pretējā gadījumā straujas
bremzēšanas vai sadursmes
situācijā varat gūt savainojumus
vai nodarīt bojājumus kravai vai
automašīnai.
Uzlokot vidējās sēdvietas atzveltni uz augšu pārāk strauji, var nobloķēties
vidējās sēdvietas drošības josta. Lai atbloķētu inerces mehānismu,
iespiediet drošības jostu uz iekšu vai
pavelciet to uz āru par aptuveni
20 mm un tad atlaidiet.
Glabāšanas nodalījumiautomašīnas aizmugurē
Glabāšanas nodalījums
Bagāžas nodalījumā atrodas
bagāžas kārba. Lai piekļūtu bagāžas
kārbai, noņemiet pārsegu.
Page 85 of 369

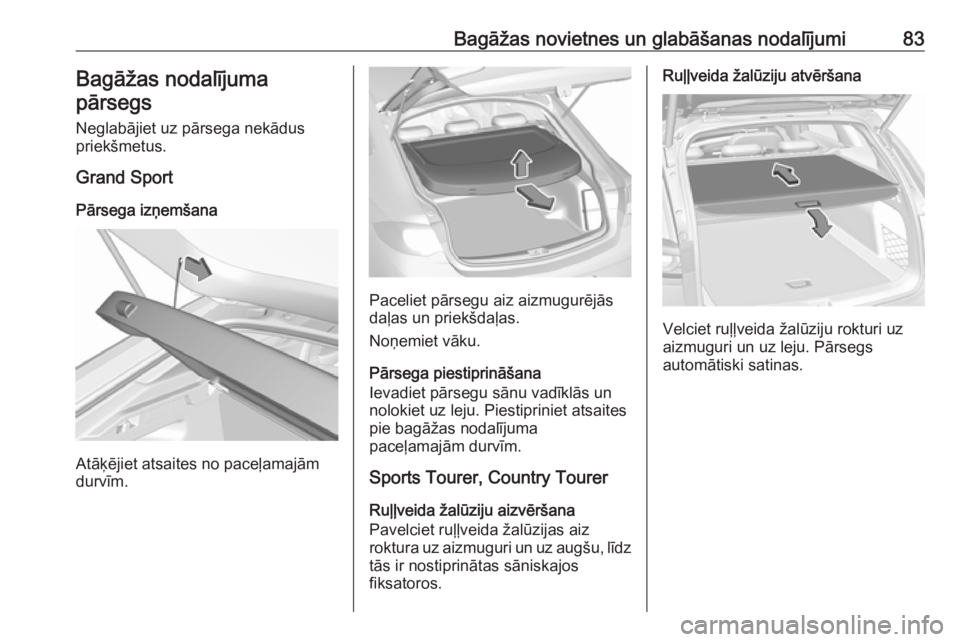

Bagāžas novietnes un glabāšanas nodalījumi83Bagāžas nodalījuma
pārsegs
Neglabājiet uz pārsega nekādus
priekšmetus.
Grand Sport
Pārsega izņemšana
Atāķējiet atsaites no paceļamajām
durvīm.
Paceliet pārsegu aiz aizmugurējās
daļas un priekšdaļas.
Noņemiet vāku.
Pārsega piestiprināšana
Ievadiet pārsegu sānu vadīklās un
nolokiet uz leju. Piestipriniet atsaites
pie bagāžas nodalījuma
paceļamajām durvīm.
Sports Tourer, Country Tourer
Ruļļveida žalūziju aizvēršana
Pavelciet ruļļveida žalūzijas aiz
roktura uz aizmuguri un uz augšu, līdz tās ir nostiprinātas sāniskajos
fiksatoros.
Ruļļveida žalūziju atvēršana
Velciet ruļļveida žalūziju rokturi uz
aizmuguri un uz leju. Pārsegs
automātiski satinas.

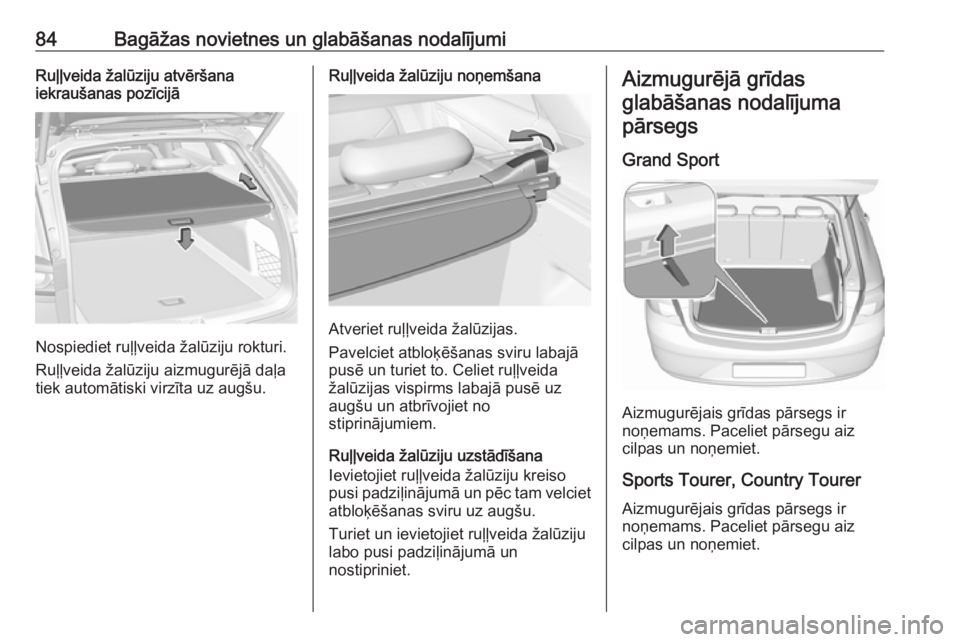

Page 86 of 369
84Bagāžas novietnes un glabāšanas nodalījumiRuļļveida žalūziju atvēršana
iekraušanas pozīcijā
Nospiediet ruļļveida žalūziju rokturi.
Ruļļveida žalūziju aizmugurējā daļa tiek automātiski virzīta uz augšu.
Ruļļveida žalūziju noņemšana
Atveriet ruļļveida žalūzijas.
Pavelciet atbloķēšanas sviru labajā
pusē un turiet to. Celiet ruļļveida
žalūzijas vispirms labajā pusē uz
augšu un atbrīvojiet no
stiprinājumiem.
Ruļļveida žalūziju uzstādīšana
Ievietojiet ruļļveida žalūziju kreiso
pusi padziļinājumā un pēc tam velciet atbloķēšanas sviru uz augšu.
Turiet un ievietojiet ruļļveida žalūziju
labo pusi padziļinājumā un
nostipriniet.
Aizmugurējā grīdas
glabāšanas nodalījumapārsegs
Grand Sport
Aizmugurējais grīdas pārsegs ir
noņemams. Paceliet pārsegu aiz
cilpas un noņemiet.
Sports Tourer, Country Tourer Aizmugurējais grīdas pārsegs ir
noņemams. Paceliet pārsegu aiz
cilpas un noņemiet.
Page 87 of 369

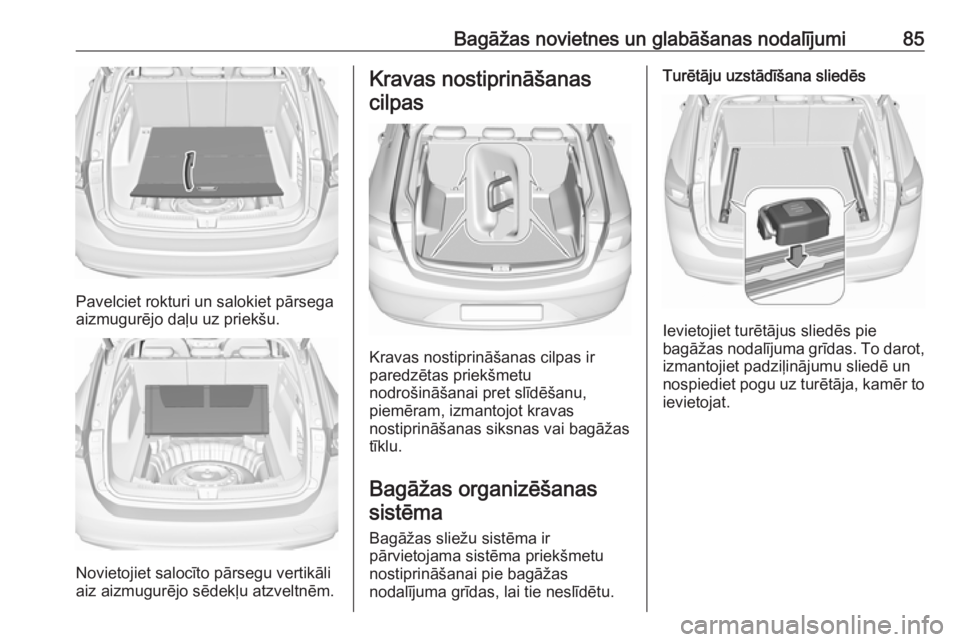

Bagāžas novietnes un glabāšanas nodalījumi85
Pavelciet rokturi un salokiet pārsega
aizmugurējo daļu uz priekšu.
Novietojiet salocīto pārsegu vertikāli
aiz aizmugurējo sēdekļu atzveltnēm.
Kravas nostiprināšanas
cilpas
Kravas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot kravas
nostiprināšanas siksnas vai bagāžas
tīklu.
Bagāžas organizēšanas sistēma
Bagāžas sliežu sistēma ir
pārvietojama sistēma priekšmetu
nostiprināšanai pie bagāžas
nodalījuma grīdas, lai tie neslīdētu.
Turētāju uzstādīšana sliedēs
Ievietojiet turētājus sliedēs pie
bagāžas nodalījuma grīdas. To darot,
izmantojiet padziļinājumu sliedē un
nospiediet pogu uz turētāja, kamēr to ievietojat.
Page 88 of 369

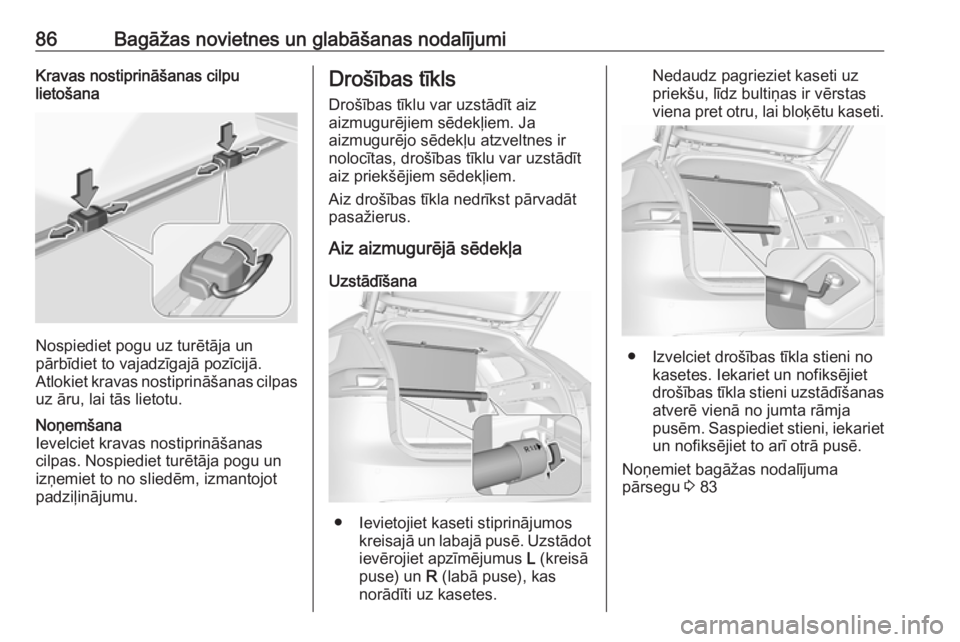

86Bagāžas novietnes un glabāšanas nodalījumiKravas nostiprināšanas cilpu
lietošana
Nospiediet pogu uz turētāja un
pārbīdiet to vajadzīgajā pozīcijā.
Atlokiet kravas nostiprināšanas cilpas
uz āru, lai tās lietotu.
Noņemšana
Ievelciet kravas nostiprināšanas
cilpas. Nospiediet turētāja pogu un
izņemiet to no sliedēm, izmantojot
padziļinājumu.Drošības tīkls
Drošības tīklu var uzstādīt aiz
aizmugurējiem sēdekļiem. Ja
aizmugurējo sēdekļu atzveltnes ir
nolocītas, drošības tīklu var uzstādīt
aiz priekšējiem sēdekļiem.
Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Aiz aizmugurējā sēdekļa
Uzstādīšana
● Ievietojiet kaseti stiprinājumos kreisajā un labajā pusē. Uzstādotievērojiet apzīmējumus L (kreisā
puse) un R (labā puse), kas
norādīti uz kasetes.
Nedaudz pagrieziet kaseti uz
priekšu, līdz bultiņas ir vērstas
viena pret otru, lai bloķētu kaseti.
● Izvelciet drošības tīkla stieni no kasetes. Iekariet un nofiksējiet
drošības tīkla stieni uzstādīšanas atverē vienā no jumta rāmja
pusēm. Saspiediet stieni, iekariet
un nofiksējiet to arī otrā pusē.
Noņemiet bagāžas nodalījuma
pārsegu 3 83
Page 89 of 369

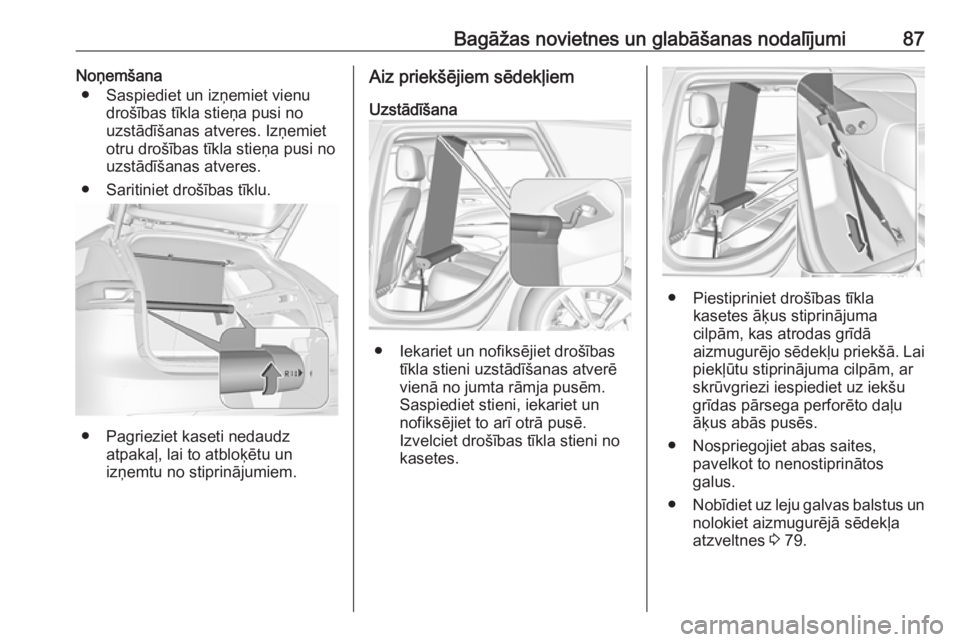

Bagāžas novietnes un glabāšanas nodalījumi87Noņemšana● Saspiediet un izņemiet vienu drošības tīkla stieņa pusi no
uzstādīšanas atveres. Izņemiet
otru drošības tīkla stieņa pusi no
uzstādīšanas atveres.
● Saritiniet drošības tīklu.
● Pagrieziet kaseti nedaudz atpakaļ, lai to atbloķētu un
izņemtu no stiprinājumiem.
Aiz priekšējiem sēdekļiem
Uzstādīšana
● Iekariet un nofiksējiet drošības tīkla stieni uzstādīšanas atverē
vienā no jumta rāmja pusēm.
Saspiediet stieni, iekariet un
nofiksējiet to arī otrā pusē.
Izvelciet drošības tīkla stieni no
kasetes.
● Piestipriniet drošības tīkla kasetes āķus stiprinājuma
cilpām, kas atrodas grīdā
aizmugurējo sēdekļu priekšā. Lai
piekļūtu stiprinājuma cilpām, ar
skrūvgriezi iespiediet uz iekšu
grīdas pārsega perforēto daļu
āķus abās pusēs.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.
● Nobīdiet uz leju galvas balstus un
nolokiet aizmugurējā sēdekļa
atzveltnes 3 79.
Page 90 of 369

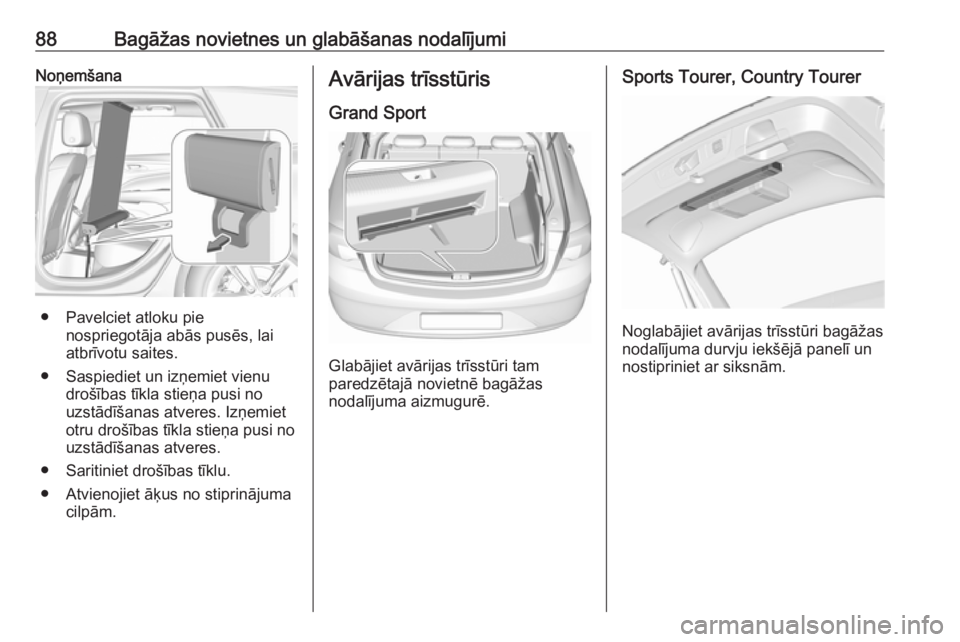

88Bagāžas novietnes un glabāšanas nodalījumiNoņemšana
● Pavelciet atloku pienospriegotāja abās pusēs, lai
atbrīvotu saites.
● Saspiediet un izņemiet vienu drošības tīkla stieņa pusi no
uzstādīšanas atveres. Izņemiet
otru drošības tīkla stieņa pusi no
uzstādīšanas atveres.
● Saritiniet drošības tīklu.
● Atvienojiet āķus no stiprinājuma cilpām.
Avārijas trīsstūris
Grand Sport
Glabājiet avārijas trīsstūri tam
paredzētajā novietnē bagāžas
nodalījuma aizmugurē.
Sports Tourer, Country Tourer
Noglabājiet avārijas trīsstūri bagāžas
nodalījuma durvju iekšējā panelī un
nostipriniet ar siksnām.
