Einführung3Fahrzeugspezifische Daten
Bitte tragen Sie die Daten Ihres Fahr‐
zeugs auf der vorherigen Seite ein,
um diese schnell verfügbar zu haben.
Diese Informationen sind in den
Abschnitten „Service und Wartung“
und „Technische Daten“ sowie auf
dem Typschild zu finden.
Einführung
Ihr Fahrzeug ist die intelligente
Verbindung von zukunftsweisender
Technik, Sicherheit, Umweltfreund‐
lichkeit und Wirtschaftlichkeit.
Mit dieser Betriebsanleitung erhalten Sie alle Informationen, die Sie für den sicheren und effizienten Betrieb IhresFahrzeugs benötigen.
Informieren Sie Ihre Mitfahrer über
mögliche Unfall- und Verletzungsge‐
fahren durch unsachgemäßen
Gebrauch des Fahrzeugs.
Sie sind verpflichtet, sich immer an
die geltenden Gesetze und Vorschrif‐ ten des Landes zu halten, in dem Sie sich befinden. Diese können von den
Angaben in dieser Betriebsanleitung
abweichen.Die Nichtbeachtung der in diesem
Handbuch enthaltenen Beschreibun‐
gen kann sich nachteilig auf Ihre
Garantie auswirken.
Wenn in dieser Betriebsanleitung auf
die Inanspruchnahme einer Werkstatt verwiesen wird, empfehlen wir Ihnen,
einen Opel Service Partner aufzusu‐
chen. Für Gasfahrzeuge empfehlen wir Ihnen einen für die Wartung von
Gasfahrzeugen zugelassenen Opel
Service Partner.
Die Opel Service Partner bieten erst‐
klassigen Service zu angemessenen
Preisen. Erfahrene, von Opel
geschulte Fachkräfte arbeiten nach
spezifischen Vorschriften von Opel.
Die Kundendokumente sind immer
griffbereit im Fahrzeug aufzubewah‐
ren.
Benutzung dieserBetriebsanleitung
● In dieser Betriebsanleitung werden alle für dieses Modell
erhältlichen Optionen und
Ausstattungen beschrieben.
Einige Beschreibungen,einschließlich der für Display-
und Menüfunktionen, treffen
aufgrund der Modellvariante,
länderspezifischer
Besonderheiten, Sonderaus‐
stattungen oder Zubehör auf Ihr
Fahrzeug möglicherweise nicht
zu.
● Im Kapitel „Kurz und bündig“ erhalten Sie einen ersten Über‐
blick.
● Das Inhaltsverzeichnis am Anfang der Betriebsanleitung
und in den einzelnen Kapiteln
hilft Ihnen, sich rasch zu orientie‐
ren.
● Spezielle Informationen finden Sie am schnellsten über dasStichwortverzeichnis.
● In dieser Betriebsanleitung werden Fahrzeuge mit dem
Lenkrad auf der linken Seite
dargestellt. Die Bedienung ist bei Fahrzeugen mit dem Lenkrad auf
der rechten Seite vergleichbar.
● In der Betriebsanleitung sind die Motoridentifikationscodes ange‐geben. Die zugehörigen

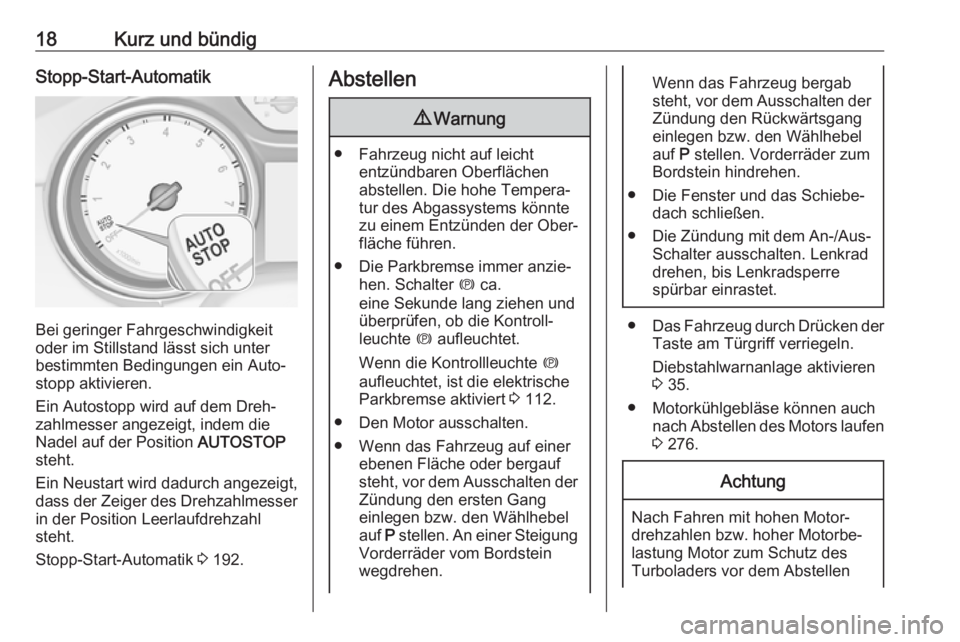

18Kurz und bündigStopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich unter
bestimmten Bedingungen ein Auto‐
stopp aktivieren.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Ein Neustart wird dadurch angezeigt,
dass der Zeiger des Drehzahlmesser
in der Position Leerlaufdrehzahl
steht.
Stopp-Start-Automatik 3 192.
Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Schalter m ca.
eine Sekunde lang ziehen und
überprüfen, ob die Kontroll‐
leuchte m aufleuchtet.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 112.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Ausschalten der
Zündung den ersten Gang
einlegen bzw. den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn das Fahrzeug bergab
steht, vor dem Ausschalten der
Zündung den Rückwärtsgang
einlegen bzw. den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Die Zündung mit dem An-/Aus-
Schalter ausschalten. Lenkrad
drehen, bis Lenkradsperre
spürbar einrastet.
● Das Fahrzeug durch Drücken der
Taste am Türgriff verriegeln.
Diebstahlwarnanlage aktivieren
3 35.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 276.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen

Kurz und bündig19kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf
laufen lassen.
Elektronisches Schlüsselsystem
3 22, Fahrzeug für längeren Zeit‐
raum abstellen 3 275.

22Schlüssel, Türen, FensterSorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
StörungIst eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung nicht möglich, können folgende
Ursachen vorliegen:
● Störung der Funkfernbedienung.
● Die Reichweite ist überschritten.
● Die Batteriespannung ist zu nied‐
rig.
● Häufiges, wiederholtes Betätigen
der Funkfernbedienung außer‐
halb der Reichweite, wonach
eine neuerliche Synchronisie‐
rung erforderlich ist.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Manuelles Entriegeln 3 26.Elektronisches
Schlüsselsystem
Folgende Funktionen können über
die Funkfernbedienung gesteuert
werden:
● Zentralverriegelung 3 26
● Zündung einschalten und Motor anlassen 3 190
Der Fahrer muss lediglich den elek‐
tronischen Schlüssel bei sich tragen.
Der elektronische Schlüssel enthält
außerdem die Funktionen der Funk‐ fernbedienung:
● Zentralverriegelung
● Diebstahlwarnanlage
● Elektrische Fensterheber
Die Warnblinker bestätigen die Betä‐
tigung.
Das Gerät sorgfältig behandeln, vor Feuchtigkeit und hohen Temperatu‐
ren schützen und unnötige Betätigun‐
gen vermeiden.
Hinweis
Den elektronischen Schlüssel nicht im Laderaum ablegen.

Schlüssel, Türen, Fenster25●Durch einmaliges Drücken auf c
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf c
werden nur die Fahrertür und die
Tankklappe entriegelt. c zweimal
drücken, um alle Türen und den
Laderaum zu entriegeln.
Die relevante Einstellung unter
Einstellung , I Fahrzeug im Info-
Display auswählen.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für den verwen‐
deten Schlüssel gespeichert werden.
Gespeicherte Einstellungen 3 25.Verriegeln
Türen, Laderaum und Tankklappe
schließen.
e drücken.
Bei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Passive Verriegelung
Automatische Betätigung der Zentral‐ verriegelung 3 28.
Bestätigung
Die Betätigung des Zentralverriege‐
lungssystems wird durch Blinken der
Warnblinker bestätigt. Dazu muss die
Einstellung in der Fahrzeugpersona‐
lisierung aktiviert sein 3 131.
Störung Ist eine Betätigung der Zentralverrie‐gelung nicht möglich oder lässt sich
der Motor nicht starten, können
folgende Ursachen vorliegen:
● Störung des elektronischen Schlüssels.
● Der elektronische Schlüssel befindet sich außerhalb des
Empfangsbereichs.
● Die Batteriespannung ist zu nied‐
rig.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.Zur Behebung der Störungsursache
Position des elektronischen Schlüs‐
sels verändern.
Manuelles Entriegeln 3 26.
Gespeicherte Einstellungen Bei jedem Ausschalten der Zündung
können bestimmte Funktionen der
folgenden Einstellungen automatisch
in der Fernsteuerung oder im elektro‐ nischen Schlüssel gespeichert
werden:
● Automatische Klimatisierung
● Beleuchtung
● Infotainment System
● Zentralverriegelung
● Einstellungen Sport-Modus
● Komforteinstellungen
Die gespeicherten Einstellungen
werden beim nächsten Einschalten
der Zündung mit dem gespeicherten
elektronischen Schlüssel 3 22 auto‐
matisch abgerufen.
Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisierung durch
Fahrer aktiviert ist. Diese Einstellung

Schlüssel, Türen, Fenster31über den Touchpad-Schalter unter
der Hecktürleiste oder mithilfe der
handfreien Bedienung zu öffnen, ist
es nicht erforderlich, das Fahrzeug
zu entriegeln. Vorbedingung ist,
dass sich der elektronische Schlüs‐
sel außerhalb des Fahrzeugs inner‐
halb eines Bereichs von etwa
einem Meter zur Hecktür befindet.
Den elektronischen Schlüssel nicht
im Laderaum lassen.
Das Fahrzeug nach dem Schließen
verriegeln, falls es zuvor entriegelt
wurde.
Zentralverriegelung 3 26.Bedienung mit dem elektronischen
Schlüssel
Zweimal auf X drücken, um die
Hecktür zu öffnen oder zu schließen. Um ein unbeabsichtigtes Öffnen der
Heckklappe zu vermeiden, X
während des Verriegelns bzw. Entrie‐
gelns länger gedrückt halten.
Handfreie Bedienung dank
Bewegungssensor unter dem
Heckstoßfänger
Um die Heckklappe zu öffnen oder zu
schließen, den Fuß im mittleren
Bereich unter dem hinteren Stoßfän‐
ger schnell vor und zurück bewegen.
Den Fuß nicht unter dem Stoßfänger
halten. Je nach Lichtverhältnissen
wird die Fläche durch ein auf den
Boden projiziertes Symbol gekenn‐
zeichnet. Der elektronische Schlüssel
muss sich außerhalb des Fahrzeugs
in einem Bereich bis zu ca.
einem Meter von der Hecktür entfernt
befinden. Sobald die Fußbewegung

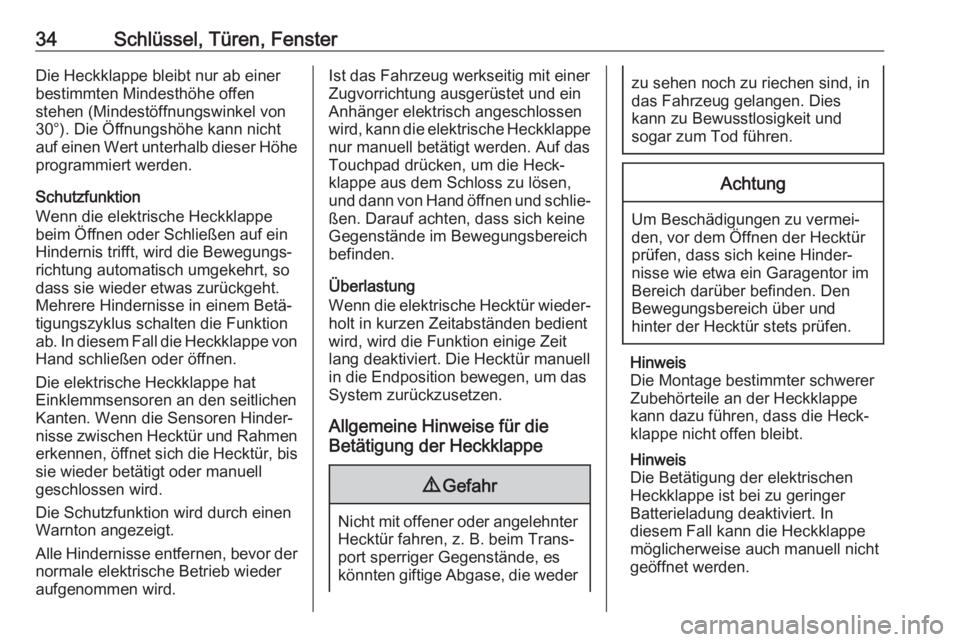

34Schlüssel, Türen, FensterDie Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die elektrische Heckklappe
beim Öffnen oder Schließen auf ein
Hindernis trifft, wird die Bewegungs‐
richtung automatisch umgekehrt, so
dass sie wieder etwas zurückgeht.
Mehrere Hindernisse in einem Betä‐
tigungszyklus schalten die Funktion
ab. In diesem Fall die Heckklappe von
Hand schließen oder öffnen.
Die elektrische Heckklappe hat
Einklemmsensoren an den seitlichen
Kanten. Wenn die Sensoren Hinder‐
nisse zwischen Hecktür und Rahmen erkennen, öffnet sich die Hecktür, bis
sie wieder betätigt oder manuell
geschlossen wird.
Die Schutzfunktion wird durch einen
Warnton angezeigt.
Alle Hindernisse entfernen, bevor der
normale elektrische Betrieb wieder aufgenommen wird.Ist das Fahrzeug werkseitig mit einer
Zugvorrichtung ausgerüstet und ein Anhänger elektrisch angeschlossen
wird, kann die elektrische Heckklappe nur manuell betätigt werden. Auf dasTouchpad drücken, um die Heck‐
klappe aus dem Schloss zu lösen,
und dann von Hand öffnen und schlie‐
ßen. Darauf achten, dass sich keine
Gegenstände im Bewegungsbereich
befinden.
Überlastung
Wenn die elektrische Hecktür wieder‐
holt in kurzen Zeitabständen bedient
wird, wird die Funktion einige Zeit
lang deaktiviert. Die Hecktür manuell
in die Endposition bewegen, um das
System zurückzusetzen.
Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder
zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und
hinter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Die Betätigung der elektrischen
Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In
diesem Fall kann die Heckklappe möglicherweise auch manuell nicht
geöffnet werden.

38Schlüssel, Türen, FensterAußerdem wird nach dem Einschal‐
ten der Zündung eine Warnmeldung im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 129.
Wenn die Batterie des Fahrzeugs
abgeklemmt werden soll (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene folgendermaßen deaktiviert
werden: Zündung an- und dann
ausschalten, dann Batterie innerhalb
von 15 Sekunden abklemmen.
Wegfahrsperre Die Wegfahrsperre wird automatisch
aktiviert.
Wenn die Kontrollleuchte d bei
eingeschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen. Mit dem Schlüssel
in der Transmitteraussparung erneut
versuchen. Notfallbedienung von
Fahrzeugen mit elektronischem
Schlüsselsystem 3 189.Wenn die Kontrollleuchte d weiterhin
blinkt, versuchen, den Motor mit dem
Ersatzschlüssel zu starten.
Hilfe einer Werkstatt in Anspruch
nehmen.
Hinweis
Radiofrequenz-Identifikation
(RFID)-Anhänger können Störun‐
gen des Schlüssels verursachen.
Den Anhänger beim Starten des
Fahrzeugs nicht neben den Schlüs‐
sel legen.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach Verlassen immer verriegeln und
Diebstahlwarnanlage 3 26, 3 35
einschalten.
Kontrollleuchte d 3 115.Außenspiegel
Asphärische Wölbung Die Form des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies
beeinflusst das Abschätzen von
Entfernungen.
Toter-Winkel-Warnung 3 248.
Elektrisches Einstellen
Durch Drücken auf í für den linken
oder ì für den rechten Spiegel den
gewünschten Außenspiegel auswäh‐
len. Die LED in der Taste zeigt die Auswahl an.

42Schlüssel, Türen, FensterElektrische
Fensterbetätigung9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung.
Verletzungsgefahr, vor allem für Kinder.
Befinden sich Kinder auf den
Rücksitzen, die Kindersicherung
für die elektrische Fensterbetäti‐
gung einschalten.
Fenster nur unter Beobachtung des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Zündung einschalten, um die elektri‐
sche Fensterbetätigung zu benutzen. Verzögerte Stromabschaltung
3 190.
Schalter # des betreffenden Fens‐
ters zum Öffnen drücken bzw. zum Schließen ziehen.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster
bewegt sich so lange nach oben bzw.
unten, wie der Schalter betätigt wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt, dann
loslassen: Fenster bewegt sich auto‐
matisch mit aktivierter Schutzfunktion nach oben bzw. unten. Zum Anhalten den Schalter noch einmal in die
gleiche Richtung bewegen.
Schutzfunktion
Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen
Widerstand, wird sie sofort gestoppt
und wieder geöffnet.
Schutzfunktion umgehen
Bei Problemen mit der Schließfunk‐
tion, beispielsweise bei Frost oder
ähnlichen Bedingungen, schalten Sie
die Zündung ein, ziehen Sie den
Schalter bis zum ersten Einrastpunkt
und halten Sie den Schalter. Das
Fenster bewegt sich ohne aktivierte
Schutzfunktion nach oben. Zum
Anhalten Schalter loslassen.

Sitze, Rückhaltesysteme47Sitze,
RückhaltesystemeKopfstützen .................................. 47
Vordersitze ................................... 49
Sitzposition ................................ 49
Manuelle Sitzeinstellung ............50
Elektrische Sitzeinstellung .........52
Armlehne ................................... 55
Heizung ..................................... 56
Belüftung ................................... 56
Massage .................................... 57
Rücksitze ..................................... 57
Armlehne ................................... 57
Heizung ..................................... 57
Sicherheitsgurte ........................... 58
Sicherheitsgurt .......................... 58
Dreipunkt-Sicherheitsgurt ..........59
Airbag-System ............................. 60
Front-Airbag .............................. 64
Seiten-Airbag ............................. 64
Kopf-Airbag ............................... 65
Airbagabschaltung .....................65Kinderrückhaltesysteme ..............67
Kindersicherheitssystem ...........67
Befestigungsplätze des Kinder‐ sicherheitssystems ...................70
Fußgängerschutzsystem .............74
Aktive Motorhaube ....................74Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
