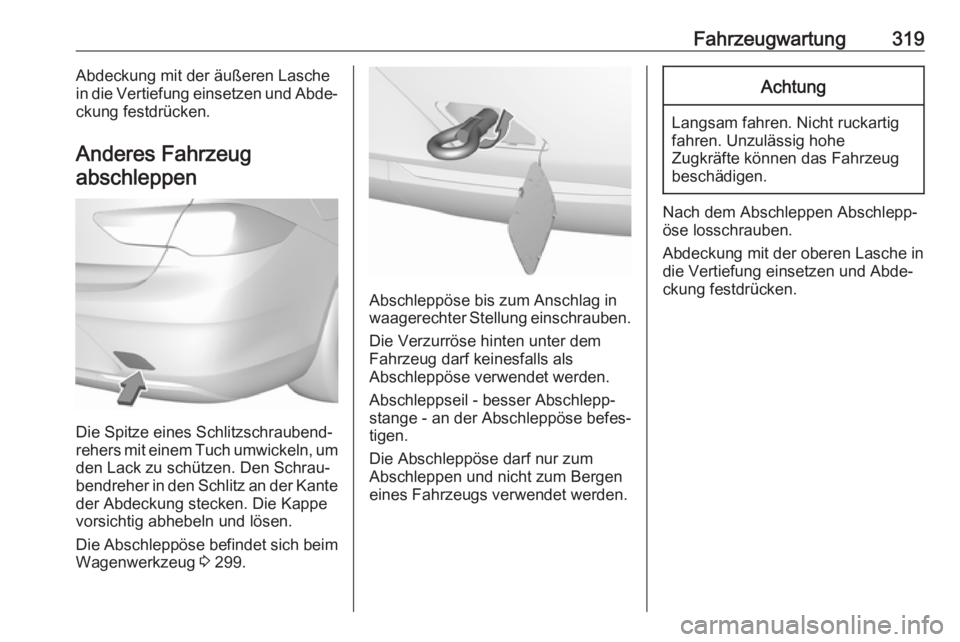

Fahrzeugwartung319Abdeckung mit der äußeren Lasche
in die Vertiefung einsetzen und Abde‐
ckung festdrücken.
Anderes Fahrzeug abschleppen
Die Spitze eines Schlitzschraubend‐
rehers mit einem Tuch umwickeln, um
den Lack zu schützen. Den Schrau‐
bendreher in den Schlitz an der Kante der Abdeckung stecken. Die Kappe
vorsichtig abhebeln und lösen.
Die Abschleppöse befindet sich beim
Wagenwerkzeug 3 299.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Die Verzurröse hinten unter demFahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der oberen Lasche in
die Vertiefung einsetzen und Abde‐
ckung festdrücken.

320FahrzeugwartungFahrzeugpflegeAußenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur
verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen. Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐ rung wählen.
Vogelkot, tote Insekten, Baumharz,
Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.Bei Benutzung von Waschanlagen
die Anweisungen der Waschanlagen‐
betreiber befolgen. Die Windschutz‐
scheiben- und Heckscheibenwischer
müssen ausgeschaltet sein. Antenne
und außen am Fahrzeug montiertes
Zubehör wie zum Beispiel Dachge‐
päckträger usw. entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Lackierte Fahrzeugteile regelmäßig mit Wachs schützen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate Leder verwenden: Wachsrückständeauf den Scheiben beeinträchtigen die Sicht.
Scharniere aller Türen von einer
Werkstatt einfetten lassen.
Teerflecken nicht mit harten Gegen‐
ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden,
ätzenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und KonservierenFahrzeug regelmäßig wachsen
(spätestens, wenn das Wasser nicht
mehr abperlt). Der Lack trocknet
sonst aus.

Fahrzeugwartung321Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Abla‐
gerungen gebildet haben.
Lackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter
Vor Handhabungen im Wischerbe‐
reich den Scheibenwischer ausschal‐ ten.
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibedrücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.
Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen.
Außerdem die Scheibe von allen
Rückständen wie Wachs, Insekten
usw. befreien.
Durch Vereisungen, Schmutz und dauerhaftes Wischen auf trockenen
Scheiben werden die Scheibenwi‐
scher beschädigt oder sogar zerstört.
Schiebedach
Niemals mit Lösungs- oder Scheuer‐
mitteln, Kraftstoffen, aggressiven
Mitteln (z. B. Lackreiniger, acetonhal‐ tigen Lösungen usw.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen. Kein
Wachs oder Poliermittel auf dem
Schiebedach auftragen.Räder und Reifen
Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐ ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden
wie die Karosserie.
Lackschäden Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien
können die PVC-Schicht schädigen.
Arbeiten am Unterboden von einer
Werkstatt durchführen lassen.

322FahrzeugwartungUnterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Grube.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei
Temperaturen über 60 °C muss der
Flüssiggastank entfernt werden.
An der Flüssiggasanlage keine
Veränderungen vornehmen.
Zugvorrichtung
Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Innenraumpflege
Innenraum und Polsterung
Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit
Innenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐ mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐ reiniger entfernen.
Textilien sind unter Umständen nicht
farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da
offene Klettverschlüsse an der
Kleidung die Sitzbezüge beschä‐
digen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder
Nieten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt
werden wie die Karosserie. Gegebe‐
nenfalls Innenreiniger verwenden. Keine anderen Mittel verwenden.
Insbesondere Lösungsmittel und
Benzin vermeiden. Nicht mit Hoch‐
druckstrahler reinigen.

Service und Wartung323Service und
WartungAllgemeine Informationen ..........323
Serviceinformationen ...............323
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............324
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 324Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktualisierte Service‐
plan für Ihr Fahrzeug ist in der Werk‐
statt erhältlich.
Serviceanzeige 3 109.
Europäische Serviceintervalle Ihr Fahrzeug muss alle 30.000 km
oder spätestens nach einem Jahr
gewartet werden. Wenn vor der
Routinewartung ein zusätzlicher
Motoröl- und Motorölfilterwechsel
erforderlich ist, wird dies vom Motor‐
ölrestlebensdauer-System ange‐
zeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Poli‐ zeifahrzeuge.Die europäischen Serviceintervalle
gelten für folgende Länder:
Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San Marino, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Spanien, Tschechische Republik,
Ungarn, Zypern.
Serviceanzeige 3 109.
Internationale Serviceintervalle
Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Erschwerte Betriebsbedingungen
liegen vor, wenn ein oder mehrere der folgenden Umstände häufig auftre‐
ten: Kaltstart, Stopp-and-Go-Betrieb,
Anhängerbetrieb, Fahrt im Gebirge,

324Service und WartungFahrt auf schlechten und sandigen
Straßenbelägen, erhöhte Luftver‐
schmutzung, Vorhandensein von
Flugsand und hohem Staubgehalt,
Fahrt in Höhenlagen und hohe
Temperaturschwankungen. Unter
diesen erschwerten Bedingungen
sind bestimmte Wartungsarbeiten
möglicherweise häufiger als zu den
regelmäßigen Wartungsintervallen
erforderlich.
Die internationalen Serviceintervalle gelten für Länder, die nicht unter den europäischen Serviceintervallen
aufgeführt sind.
Serviceanzeige 3 109.
Bestätigungen Durchgeführte Servicearbeiten
werden im Service- und Garantieheft
bestätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt
ergänzt.
Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oderKulanzfällen von entscheidender
Bedeutung, aber auch ein Vorteil
beim Verkauf des Fahrzeugs.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten und Schmierstoffe
Verwenden Sie ausschließlich
Produkte, die den empfohlenen
Spezifikationen entsprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Ölqualität stellt z. B.
sicher, dass der Motor sauber bleibt, vor Verschleiß geschützt ist, und dass das Öl nicht vorzeitig altert. Der

Service und Wartung325Viskositätswert gibt Auskunft über die
Zähflüssigkeit des Öls in einem
bestimmten Temperaturbereich.
Dexos ist ein neues Qualitäts-
Motoröl, das Otto- und Dieselmotoren
optimal schützt. Falls es nicht verfüg‐ bar ist, muss Motoröl einer anderen
aufgeführten Qualität verwendet
werden. Empfehlungen für Benzin‐
motoren gelten ebenfalls für Motoren, die mit komprimiertem Erdgas (CNG),
Autogas (LPG) oder Ethanol (E85)
betrieben werden.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 329.
Motoröl auffüllenAchtung
Verschüttetes Öl aufwischen und
ordnungsgemäß entsorgen.
Motoröle unterschiedlicher Hersteller
und Marken können gemischt
werden, sofern die vorgeschriebene
Motorölqualität und -viskosität gege‐
ben ist.
Die Verwendung von Motoröl für alle
Benzinmotoren, die nur die ACEA-
Spezifikation erfüllen, ist verboten, da unter bestimmten Betriebsbedingun‐
gen dadurch Motorschäden verur‐
sacht werden können.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 329.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐
öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt
Auskunft über die Zähflüssigkeit des Öls.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 329.
Alle empfohlenen Viskositätsgrade
sind für hohe Umgebungstemperatu‐
ren geeignet.
Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel
verwenden. Hilfe einer Werkstatt in
Anspruch nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz und Frostschutz bis ca. -28 °C
bestimmtem Kühlmittel befüllt. In
Regionen, in denen es sehr kalt wird,
bietet das werkseitig eingefüllte Kühl‐ mittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Die
Verwendung zusätzlicher Kühlmittel‐ zusätze, die zusätzlichen Korrosions‐ schutz bieten und kleinere Leckagen
abdichten sollen, kann zu Funktions‐
störungen führen. Für die Folgen der

326Service und WartungVerwendung zusätzlicher Kühlmittel‐
zusätze wird keine Haftung übernom‐
men.
Waschflüssigkeit Nur Waschflüssigkeit verwenden, die
für das Fahrzeug zugelassen ist, um
Schäden an Wischerblättern, Lackie‐
rung, Kunststoff- und Gummiteilen zu verhindern. Hilfe einer Werkstatt in
Anspruch nehmen.
Brems- und Kupplungsflüssigkeit Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlue Nur AdBlue verwenden, um die Stick‐ oxide in den Abgasen zu reduzieren
3 197.

Technische Daten327Technische DatenFahrzeugidentifizierung.............327
Fahrzeug-Identifizierungsnum‐ mer ......................................... 327
Typschild ................................. 327
Motorenidentifizierung .............328
Fahrzeugdaten .......................... 329
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 329
Motordaten .............................. 332
Fahrwerte ................................ 334
Fahrzeuggewicht .....................337
Abmessungen ......................... 340
Füllmengen .............................. 341
Reifendrücke ........................... 342
Einbaumaße der Anhängerzug‐ vorrichtung .............................. 346Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist durch die Windschutzscheibe
sichtbar.
Die Fahrzeug-Identifizierungsnum‐
mer kann auf dem Typschild und im
Bodenblech, unter der Bodenmatte
oder im Motorraum am rechten
Karosserieblech eingestanzt sein.
Typschild
Das Typschild befindet sich am linken
oder rechten Vordertürrahmen.

328Technische DatenAngaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:zulässiges Gesamtgewicht in kg5:zulässiges Zuggesamtgewicht in
kg6:maximal zulässige Vorderachs‐
last in kg7:maximal zulässige Hinterachs‐
last in kg8:Fahrzeug- oder länderspezifi‐
sche Daten, z. B. MY = Modell‐
jahr
Vorder- und Hinterachslast dürfen
zusammen das zulässige Gesamtge‐ wicht nicht überschreiten. Wird z. B.
die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-
Normen ermittelt. Änderungen vorbe‐ halten. Angaben in den Fahrzeugpa‐
pieren haben stets Vorrang gegen‐
über Angaben in der Betriebsanlei‐
tung.
Motorenidentifizierung
Die Tabellen mit den technischen
Daten enthalten die Motoridentifikati‐
onscodes. In der Motordatentabelle
ist zusätzlich der Entwicklungscode
angegeben. Motordaten 3 332.
Zum Ermitteln des Motors die EWG-
Konformitätserklärung, die mit Ihrem Fahrzeug ausgeliefert wurde, oder
andere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den
Motoridentifizierungscode, weitere
nationale Angaben und unter
Umständen den Entwicklungscode.
Hubraum und Motorleistung überprü‐ fen, um den jeweiligen Motor zu iden‐
tifizieren.
