Kjøring og bruk219opp til 80 cm og mot mulige farlige
hindringer bak bilen i en avstand opp
til 50 cm når et forovergir er aktivert,
eller opp til 1,5 meter når reversgiret
er aktivert.
Lydsignalene som høres inne i bilen
på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest
en hindring. Intervallene mellom
varselsignalene blir kortere etter hvert som bilen nærmer seg den aktuelle
hindringen. Når avstanden er mindre
enn ca. 30 cm, høres signalet konti‐
nuerlig.
Avstanden til hindringer bak og foran
vises også med endringer i avstands‐
linjer i førerinformasjonen 3 109 eller
på informasjonsdisplayet 3 116,
avhengig av utstyrsvarianten.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Akustiske signaler er slått av når håndbremsen er aktivert eller nårgirspaken for automatgir står i N.
Utkobling Systemet deaktiveres automatisk når
bilens hastighet overstiger 11 km/t.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
Når systemet er deaktivert manuelt,
slukker LED-lyset i knappen og en
melding vises i førerinformasjonen.
Etter en manuell deaktivering, aktive‐
res parkeringsradar foran og bak
igjen ved å trykke på r.
Hele systemet kan deaktiveres manu‐ elt i menyen for personlig tilpasning
av bilen i informasjonsdisplayet. Det
fortsetter å være deaktivert under
tenningssyklusen eller til det aktive‐
res igjen i menyen for personlig tilpas‐
ning. Personlig tilpasning av bilen
3 121.
Feil
Hvis det oppstår en feil eller systemet midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 120.

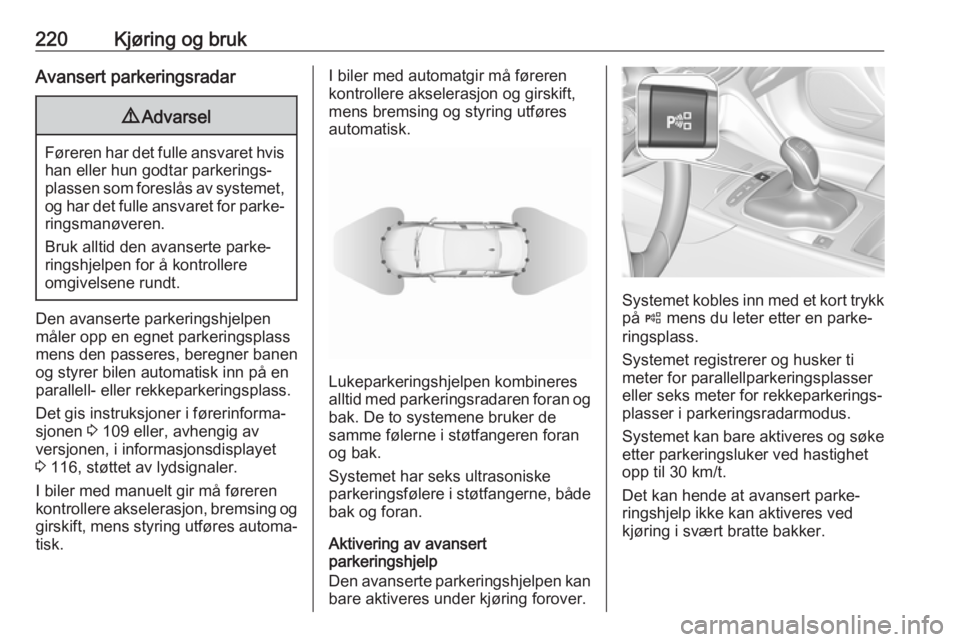

220Kjøring og brukAvansert parkeringsradar9Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for parke‐
ringsmanøveren.
Bruk alltid den avanserte parke‐
ringshjelpen for å kontrollere
omgivelsene rundt.
Den avanserte parkeringshjelpen
måler opp en egnet parkeringsplass
mens den passeres, beregner banen
og styrer bilen automatisk inn på en
parallell- eller rekkeparkeringsplass.
Det gis instruksjoner i førerinforma‐
sjonen 3 109 eller, avhengig av
versjonen, i informasjonsdisplayet
3 116, støttet av lydsignaler.
I biler med manuelt gir må føreren
kontrollere akselerasjon, bremsing og
girskift, mens styring utføres automa‐ tisk.
I biler med automatgir må føreren
kontrollere akselerasjon og girskift,
mens bremsing og styring utføres
automatisk.
Lukeparkeringshjelpen kombineres
alltid med parkeringsradaren foran og bak. De to systemene bruker de
samme følerne i støtfangeren foran
og bak.
Systemet har seks ultrasoniske
parkeringsfølere i støtfangerne, både
bak og foran.
Aktivering av avansert
parkeringshjelp
Den avanserte parkeringshjelpen kan
bare aktiveres under kjøring forover.
Systemet kobles inn med et kort trykk på ( mens du leter etter en parke‐
ringsplass.
Systemet registrerer og husker ti meter for parallellparkeringsplasser
eller seks meter for rekkeparkerings‐
plasser i parkeringsradarmodus.
Systemet kan bare aktiveres og søke etter parkeringsluker ved hastighet
opp til 30 km/t.
Det kan hende at avansert parke‐
ringshjelp ikke kan aktiveres ved
kjøring i svært bratte bakker.

Kjøring og bruk221FunksjonalitetSøkemodus for parkeringsplass, indi‐
kasjon i førerinformasjonssenteret
Velg parallell- eller rekkeparkerings‐
plass i førerinformasjonen ved å
trykke lenge på (.
Systemet er konfigurert til å finne
parkeringsplasser på passasjersiden
som standard. Slå på blinklyset på førersiden hvis du vil finne en parke‐
ringsplass på førersiden.
Indikasjon på informasjonsdisplayet
Velg parallell- eller rekkeparkerings‐
plass ved å berøre det aktuelle ikonet på displayet.
Velg parkeringsside ved å berøre det
aktuelle ikonet på displayet.
Når en plass oppdages, vises dette i
fargeinformasjonsdisplayet og det
høres et lydsignal.
Hvis føreren ikke stopper bilen etter at
parkeringsplassen er foreslått,
begynner systemet å se etter en
annen, passende parkeringsplass.
Parkeringsveiledning
Den foreslåtte parkeringsplassen er
godtatt når føreren stopper bilen
innen ti meter ved parallellparkering
og seks meter ved rekkeparkering
etter at meldingen om å stoppe bilen
er gitt. Systemet beregner den beste
ruten til parkeringsplassen.

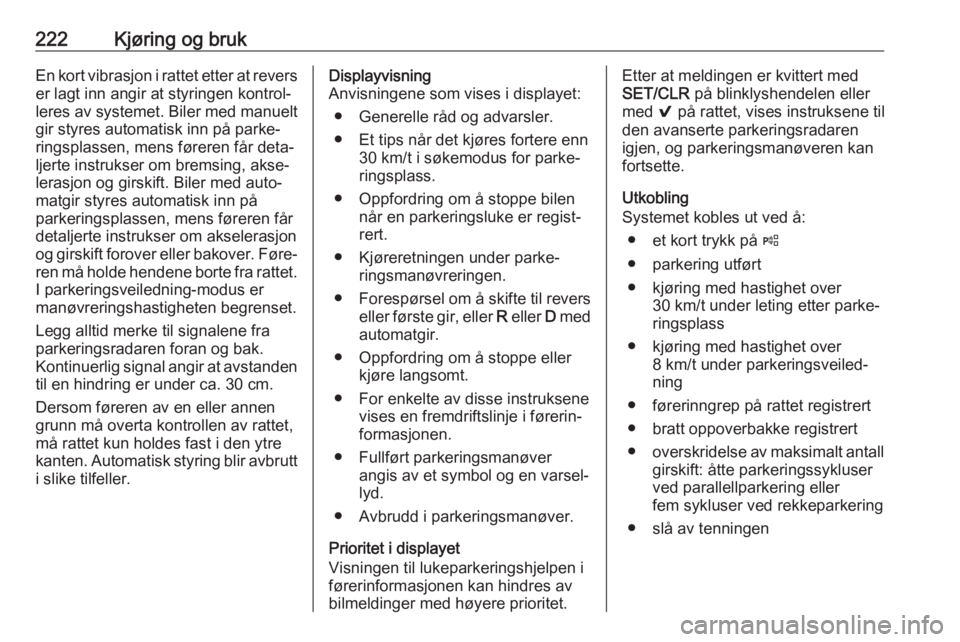

222Kjøring og brukEn kort vibrasjon i rattet etter at reverser lagt inn angir at styringen kontrol‐
leres av systemet. Biler med manuelt
gir styres automatisk inn på parke‐
ringsplassen, mens føreren får deta‐
ljerte instrukser om bremsing, akse‐
lerasjon og girskift. Biler med auto‐
matgir styres automatisk inn på
parkeringsplassen, mens føreren får
detaljerte instrukser om akselerasjon
og girskift forover eller bakover. Føre‐ ren må holde hendene borte fra rattet.
I parkeringsveiledning-modus er
manøvreringshastigheten begrenset.
Legg alltid merke til signalene fra
parkeringsradaren foran og bak.
Kontinuerlig signal angir at avstanden til en hindring er under ca. 30 cm.
Dersom føreren av en eller annen
grunn må overta kontrollen av rattet,
må rattet kun holdes fast i den ytre
kanten. Automatisk styring blir avbrutt i slike tilfeller.Displayvisning
Anvisningene som vises i displayet:
● Generelle råd og advarsler.
● Et tips når det kjøres fortere enn 30 km/t i søkemodus for parke‐
ringsplass.
● Oppfordring om å stoppe bilen når en parkeringsluke er regist‐
rert.
● Kjøreretningen under parke‐ ringsmanøvreringen.
● Forespørsel om å skifte til revers
eller første gir, eller R eller D med
automatgir.
● Oppfordring om å stoppe eller kjøre langsomt.
● For enkelte av disse instruksene vises en fremdriftslinje i førerin‐
formasjonen.
● Fullført parkeringsmanøver angis av et symbol og en varsel‐
lyd.
● Avbrudd i parkeringsmanøver.
Prioritet i displayet
Visningen til lukeparkeringshjelpen i
førerinformasjonen kan hindres av
bilmeldinger med høyere prioritet.Etter at meldingen er kvittert med
SET/CLR på blinklyshendelen eller
med 9 på rattet, vises instruksene til
den avanserte parkeringsradaren igjen, og parkeringsmanøveren kanfortsette.
Utkobling
Systemet kobles ut ved å:
● et kort trykk på (
● parkering utført
● kjøring med hastighet over 30 km/t under leting etter parke‐
ringsplass
● kjøring med hastighet over 8 km/t under parkeringsveiled‐
ning
● førerinngrep på rattet registrert
● bratt oppoverbakke registrert
● overskridelse av maksimalt antall
girskift: åtte parkeringssykluser
ved parallellparkering eller
fem sykluser ved rekkeparkering
● slå av tenningen

Kjøring og bruk223Deaktivering av føreren eller av
systemet under manøvrering vises
med en melding i displayet. I tillegg
høres et lydsignal.
Automatgir:
Hvis avansert parkeringshjelp deakti‐
veres under parkeringsmanøveren
eller manøveren er vellykket, holder
parkeringshjelpen stanset helt til ett
av følgende skjer:
1. bremsepedalen trås inn.
2. den elektriske parkeringsbrem‐ sen aktiveres.
3. girvelgeren settes i P.
Feil
En melding vises når:
● Det er en feil i systemet.
● Føreren fullførte ikke parkerin‐ gen.
● Systemet er ikke i funksjon.
● Ved hvilken som helst av deakti‐ veringsårsakene som er beskre‐
vet over.
Hvis en gjenstand registreres mens
parkeringsinstruksjoner pågår, vises
en melding om å stoppe bilen. Parke‐ringsmanøveren fortsetter når gjen‐
standen fjernes. Hvis gjenstanden
ikke fjernes, kobles systemet ut.
Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern
akustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskiltet foran er riktig montert (ikke bøyd, og ingen
mellomrom til støtfangeren verken
på venstre eller høyre side) og at
følerne er fast på plass.
Det er ikke sikkert lukeparkerings‐ hjelpen reagerer på endringer i den
tilgengelige parkeringsplassen etter

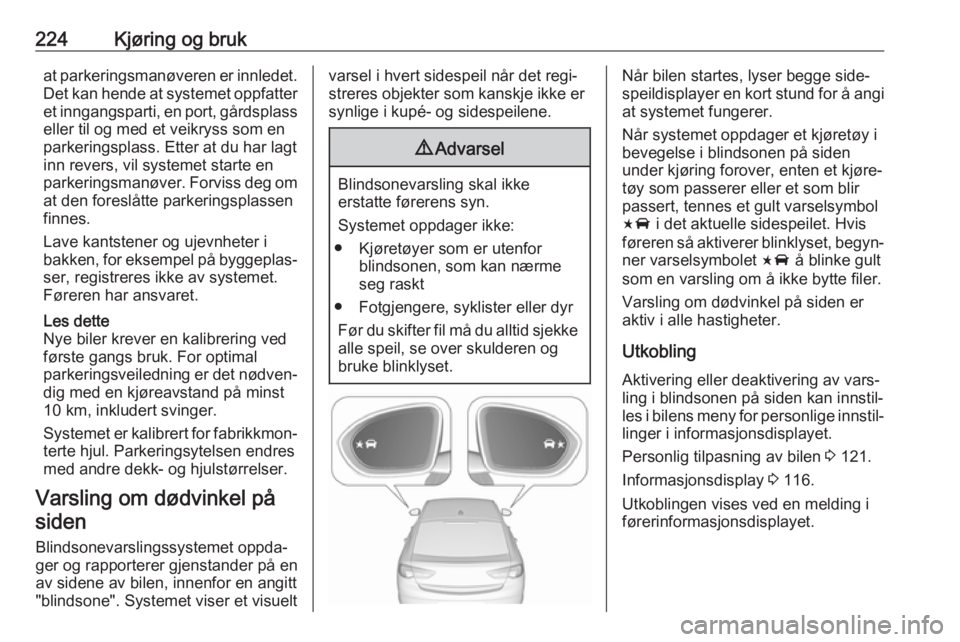

224Kjøring og brukat parkeringsmanøveren er innledet.
Det kan hende at systemet oppfatter et inngangsparti, en port, gårdsplasseller til og med et veikryss som en
parkeringsplass. Etter at du har lagt inn revers, vil systemet starte enparkeringsmanøver. Forviss deg om
at den foreslåtte parkeringsplassen
finnes.
Lave kantstener og ujevnheter i
bakken, for eksempel på byggeplas‐
ser, registreres ikke av systemet.
Føreren har ansvaret.
Les dette
Nye biler krever en kalibrering ved
første gangs bruk. For optimal
parkeringsveiledning er det nødven‐ dig med en kjøreavstand på minst
10 km, inkludert svinger.
Systemet er kalibrert for fabrikkmon‐ terte hjul. Parkeringsytelsen endresmed andre dekk- og hjulstørrelser.
Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐ ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visueltvarsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.9 Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når bilen startes, lyser begge side‐
speildisplayer en kort stund for å angi
at systemet fungerer.
Når systemet oppdager et kjøretøy i
bevegelse i blindsonen på siden
under kjøring forover, enten et kjøre‐
tøy som passerer eller et som blir passert, tennes et gult varselsymbolF i det aktuelle sidespeilet. Hvis
føreren så aktiverer blinklyset, begyn‐
ner varselsymbolet F å blinke gult
som en varsling om å ikke bytte filer.
Varsling om dødvinkel på siden er
aktiv i alle hastigheter.
Utkobling Aktivering eller deaktivering av vars‐
ling i blindsonen på siden kan innstil‐
les i bilens meny for personlige innstil‐ linger i informasjonsdisplayet.
Personlig tilpasning av bilen 3 121.
Informasjonsdisplay 3 116.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.

Kjøring og bruk225Systembegrensinger
Noen ganger kan det bli tapte alarmer under normale forhold eller i skarpe
kurver. Systemet kan midlertidig
varsle om objekter i blindsonen under
spesifikke værforhold (regn, hagl
etc.). Kjøring på våt vei eller i over‐
ganger mellom tørr vei og våt vei kan gjøre at kontrollampen F lyser, idet
vannsprut kan fortolkes som et
objekt. Ellers vil kontrollampen F
lyse på grunn av gjerder, skilt, trær, busker eller andre ikke-flyttbare gjen‐ stander. Dette er normal betjening og
systemet behøver ikke vedlikehold.
Systemet vil kanskje ikke virke korrekt når:
● Is, snø, søle, etiketter, magneter,
metallplater, eller alt annet som
dekker til følerne.
● Kjøring i kraftig regn.
● Bilen har vært utsatt for en ulykke
eller området rundt registrerings‐
følerne er skadet eller ikke
korrekt reparert.
● Det oppstår ekstreme temperatu‐
rendringer.
● Bilen sleper en tilhenger.Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.
Les dette
Etter produksjon må systemet kali‐
breres. For optimal ytelse kjøres så
snart som mulig på en rett motorvei
med gjenstander på siden av veien,
f.eks. kantstener og sperrer over en
strekning.
Filskiftvarsling
I tillegg til varsling for blindsonen på
siden 3 224 , vil filskiftvarslingen gjen‐
kjenne hurtig ankommende biler
bakfra i parallelle kjørefelt ved siden
av bilen.
Systemet varsler visuelt i hvert av
speilene når det registreres hurtig
ankommende biler bakfra.
Radar-avstandsfølerne er plassert i bakre støtfanger.9 Advarsel
Filskiftvarsling erstatter ikke føre‐
rens syn.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet registrerer en bil som
nærmer seg bakfra og som kjører
betydelig raskere, tennes det gule
varselsymbolet F i det aktuelle
sidespeilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
F å blinke gult som en varsling om
å ikke bytte filer.
Filskiftvarslingen er aktiv i alle hastig‐ heter.

226Kjøring og bruk
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Registreringssoner
Systemfølerne dekker et område på
omtrent 3,5 meter parallelt på begge
sider av bilen, og omtrent 3 meter
bakover for blindsonevarslingen på
siden (A) og omtrent 50 meter bako‐
ver for filskiftvarsling (B) i parallelle
kjørefelt. Sonene starter ved hvert av sidespeilene. Høyden på sonen er ca.
0,5 meter til 2 meter fra bakken.
Utkobling Aktivering eller deaktivering av filskift‐varslingen kan innstilles i bilens meny
for personlige innstillinger i informa‐
sjonsdisplayet.
Personlig tilpasning av bilen 3 121.
Informasjonsdisplay 3 116.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Systembegrensinger Noen ganger kan det bli tapte alarmer
under normale forhold eller i skarpe
kurver. Systemet kan midlertidig
varsle om objekter i blindsonen under spesifikke værforhold (regn, hagl
etc.). Kjøring på våt vei eller i over‐
ganger mellom tørr vei og våt vei kangjøre at kontrollampen F lyser, idet
vannsprut kan fortolkes som et
objekt. Ellers vil kontrollampen F
lyse på grunn av gjerder, skilt, trær, busker eller andre ikke-flyttbare gjen‐
stander. Dette er normal betjening og systemet behøver ikke vedlikehold.
Systemet vil kanskje ikke virke korrekt når:
● Is, snø, søle, etiketter, magneter,
metallplater, eller alt annet som
dekker til følerne.
● Kjøring i kraftig regn.
● Bilen har vært utsatt for en ulykke
eller området rundt registrerings‐følerne er skadet eller ikke
korrekt reparert.
● Det oppstår ekstreme temperatu‐
rendringer.
● Bilen sleper en tilhenger.
Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.

Kjøring og bruk227Les dette
Etter produksjon må systemet kali‐
breres. For optimal ytelse kjøres så snart som mulig på en rett motorveimed gjenstander på siden av veien,
f.eks. kantstener og sperrer over en
strekning.
Panoramavisningssystem Dette systemet gir mulighet for
visning av bilens omgivelser som et
tilnærmet 360° bilde i informasjons‐
displayet, på samme måte som en
fugleperspektivvisning.
Systemet bruker fire kameraer: ● kamera bak, montert i bakluken
● kamera foran, montert i frontgril‐ len under emblemet
● sidekameraer, plassert nederst på begge sidespeil.
Skjermen i informasjonsdisplayet er
delt i to deler: På venstre side er det en visning fra oversiden av bilen, og
på høyre side er det en visning fra
fronten eller baksiden, avhengig av
hvilket gir som er aktivert. Parkerings‐
følerne kompletterer informasjonen i
visningen.
Koble inn
Panoramavisningssystemet aktive‐
res:
● når reversgir legges inn
● når kameraikonet ë i informa‐
sjonsdisplayet berøres
● når bilen er for nær en gjenstand
foran
Funksjonalitet
Visning bak
Visning bak viser et bilde av området
bak bilen på høyre del av skjermen
når reversgiret er lagt inn.
En varseltrekant 9 kan vises på skjer‐
men når de bakre følerne i parke‐
ringsassistenten oppdager hindrin‐
ger. Denne trekanten endrer farge fra gult til rødt og øker i størrelse jo
nærmere hindringen kommer.
Det tidligere innholdet i informasjons‐ displayet vises etter en kort forsin‐
kelse når bilen skifter gir ut av revers.
For å gå tilbake til den tidligere visnin‐
gen tidligere, trykkes kameraikonet i
informasjonsdisplayet. Ved kjøring

228Kjøring og brukraskere enn 11 km/t i et forovergirdeaktiveres panoramasystemet
også.
Surround-visning
Surround-visningen viser et bilde av
området rundt bilen sett ovenfra,
sammen med visningene fra kame‐ raene foran og bak i informasjonsdis‐ playet.
Frontvisning
Frontvisningen viser et bilde av områ‐
det foran bilen på høyre del av skjer‐
men. Visningen blir vist når det skiftes fra reversgir til et forovergir, eller når
kameraikonet i informasjonsdisplayet
berøres. Frontvisningen viser også
automatisk gjenstander som oppda‐
ges innenfor 30 cm. Frontvisningen
blir bare vist i hastigheter opp til 11
km/t i et forovergir.Utkobling
Panoramavisningssystemet er deak‐tivert:
● kjøring med hastighet over 11 km/t
● når kameraikonet ë i informa‐
sjonsdisplayet berøres
● ved skifting til nøytral eller P med
automatgir.
Generell informasjon9 Advarsel
Panoramavisningssystemet skal
ikke erstatte førerens syn. Det
viser ikke barn, fotgjengere, sykli‐
ster, kryssende trafikk, dyr eller
andre gjenstander utenfor kame‐ raets visningsområde, f.eks.
under støtfangeren eller under
bilen.
Kjør ikke bilen eller parker bare
ved hjelp av panoramavisningssy‐
stemet.
Kontroller alltid omgivelsene rundt
bilen før kjøring.
9 Advarsel
Viste bilder kan være lenger borte
eller nærmere enn de ser ut. Det
viste området er begrenset og
gjenstander som finnes i nærhe‐
ten av støtfangerens ender eller
under støtfangeren vises ikke på
skjermen.
9 Advarsel
Kameraene for panoramavis‐
ningssystemet har blindsoner og
viser ikke alle gjenstander i
nærheten av bilens kanter. Fell‐
bare sidespeil som ikke er i posi‐
sjon, viser ikke panoramavisnin‐
gen korrekt.
