230Kørsel og betjeningSystembegrænsningerForsigtig
For at sikre optimal drift af syste‐
met er det vigtigt altid at holde
kameralinserne i kølergrillen, side‐ spejlshusene og bagklappen
mellem nummerpladelysene rene.
Skyl linsen med vand, og tør den
med en blød klud.
Linserne må ikke rengøres med en damp- eller højtryksrenser.
Panoramaudsynssystemet fungerer
muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn ogsne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.
● Bilen kører med påhæng.
● Bilen har været involveret i en ulykke.
● Der er meget store temperatu‐ rændringer.
Bakkamera
Bakkameraet hjælper føreren ved
bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på informa‐
tionsdisplayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt, og parkeringsassi‐
stentsensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undgå at bakke eller parkere
bilen, mens du kun ser i bakkame‐ raet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem
nummerpladelysene.

Kørsel og betjening231
Det område, der vises af kameraet, erbegrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Vejledninger
Dynamiske hjælpelinjer er vandrette
linjer med intervaller på en meter, der
projiceres op på billedet for at angive
afstanden til de viste genstande.Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐
ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med advarslen om at kontrollere bilens
omgivelser.
Deaktivering
Kameraet slukkes, når en bestemt
fremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 10 sekunder.
Deaktivering af hjælpelinjer og
advarselssymboler
8" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan ændres i Indstillinger-menuen på
Informationsdisplayet. Vælg den rele‐
vante indstilling i Indstillinger, I
Bakkamera .
Informationsdisplay 3 114.

232Kørsel og betjeningIndividuelle indstillinger 3 120.
Systembegrænsninger
Bakkameraet fungerer muligvis ikke
korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng. ● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.Alarm for tværgående trafik
bag
Foruden bakkameraet 3 230 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐ gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
farve-info-displayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangeren.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen
før bakning.
Aktivering
Alarmen for tværgående trafik bagaktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.

Kørsel og betjening233Registreringszoner
Systemets sensorer dækker et
område på ca. 20 meter i 90° til
venstre eller højre, bag bilen. Alar‐
men for tværgående trafik bag er aktiv
op til 10 km/t og udsender advarsler i forbindelse med tværgående trafik,der kører mellem 0 og 36 km/t.
Deaktivering Alarmen for tværgående trafik bagafbrydes sammen med bakkameraet,
når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alar‐
men for tværgående trafik bag kan
indstilles i menuen Individuelle indstil‐
linger på informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhængI tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemtevejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.

234Kørsel og betjeningDe vejskilte, der registreres, er:Hastigheds- og forbudstavler● hastighedsbegrænsning
● overhaling forbudt
● ophør af hastighedsbegræns‐ ning
● ophør af overhaling forbudtVejskilte
Start og slutning på:
● byregioner (landespecifik)
● motorveje
● A-veje
● legegaderSupplerende skilte ● yderligere vink til vejskilte
● begrænsning af kørsel med påhæng
● traktorbegrænsninger
● advarsel om våd kørebane
● advarsel om is
● tidsbegrænsninger
● afstandsbegrænsninger
● retningspileHastighedsbegrænsningsskilte og
skilte med overhaling forbudt vises i
førerinformationscentret, indtil næste
hastighedsbegrænsningskilt eller
skilt for ophør af hastighedsbegræns‐ ning registreres, eller indtil et define‐
ret tidsudløb af skiltningen.
Visning af flere skilte på displayet er
mulig.
Et udråbstegn i en ramme viser, at der er registreret et yderligere skilt, som
systemet ikke tydeligt kan identifi‐
cere.
Systemet fungerer uden tab af
ydeevne op til en hastighed af
200 km/t, alt efter lysforholdene. Om
natten er systemet aktivt op til en
hastighed på 160 km/t.
Displayvisning
Oplysninger om de aktuelt gyldige
vejskilte findes på den designerede
Vejskiltassistent-side i førerinforma‐
tionscentret.
Desuden vises den aktuelt gældende hastighedsbegrænsning permanentpå nederste linje i førerinformations‐
centret. I tilfælde af at en hastigheds‐
begrænsning med et supplerende
skilt er tilgængeligt, vises et + symbol
i dette område.

Kørsel og betjening235
Vælg menuen Info, " eller ? med
knapperne i højre side af rattet og
vælg vejskiltassistentsiden 3 108.
Når en anden side er valgt på menuen
i førerinformationscentret, og Vejskil‐
tassistent-siden derefter vælges igen, vises det senest registrerede vejskilt.
Alarmfunktion Alarmfunktionen kan aktiveres og
deaktiveres på indstillingsmenuen på
Vejskiltassistent-siden.Når funktionen er aktiveret, og hvis siden for registrering af vejskilte aktu‐
elt ikke vises, fremkommer nyligt regi‐
strerede skilte med hastighedsbe‐
grænsninger og overhaling forbudt i
form af pop-op-alarmer i førerinfor‐
mationscentret.Tryk på SET/CLR på blinklysarmen,
når siden Vejskiltassistent vises på
Baselevel-displayet.

236Kørsel og betjeningVælg Advarsler TIL eller Advarsler
FRA ved at dreje justerhjulet, og tryk
på SET/CLR .
Tryk på Å på blinklysarmen, når
siden Vejskiltassistent vises på Mid-
eller Uplevel-displayet.
Alarmfunktionen aktiveres ved at
indstille J og deaktiveres ved at
indstille I.
Systemnulstilling Indholdet af vejskiltvisningen kan
slettes i indstillingsmenuen på
Vejskiltassistent-siden ved at vælge
Nulstil og bekræfte med SET/CLR på
blinklysarmen eller 9 på ratknap‐
perne.
Som et alternativ kan der trykkes på SET/CLR eller 9 i tre sekunder for at
slette sidens indhold.
Når nulstillingen er foretaget, lyder en
klokke. Desuden vises følgende
“standardskilt”, indtil næste vejskilt
registreres eller leveres af kortdata i
navigationssystemet.
I visse tilfælde slettes indholdet i
vejskiltassistenthukommelsen auto‐
matisk af systemet.
Sletning af vejskilte
Der er forskellige scenarier, der fører
til sletning af de vejskilte, der aktuelt
vises. Efter sletning vises “standard‐
skiltet” eller et skilt fra navigations-
kortdata i førerinformationscentret.
Årsager til sletning af skilte:
● En foruddefineret strækning er tilbagelagt eller tid er udløbet
(varierer for hver type skilt)
● Bilen kører gennem et sving
● Hvis ingen navigations-kortdata er tilgængelige, og hastigheden
falder til under 52 km/t (registre‐
ring af indkørsel i by)
● Hvis navigations-kortdata er tilgængelige, og indkørsel i/
udkørsel fra en by er registreret
som følge af en ændring af kort‐
data
Registrering af vejskilte sammen
med navigationssystem
Hvis bilen er udstyret med et naviga‐tionssystem, kan det skilt, der vises,
enten stamme fra optisk registrering
eller fra kortdata.
Hvis skiltet, der vises, stammer fra
kortdata, og kortoplysningerne
ændres, vises et nyt skilt. Dette kan
føre til registrering af et nyt skilt,
selvom bilen måske ikke har passeret
noget skilt på vejen.

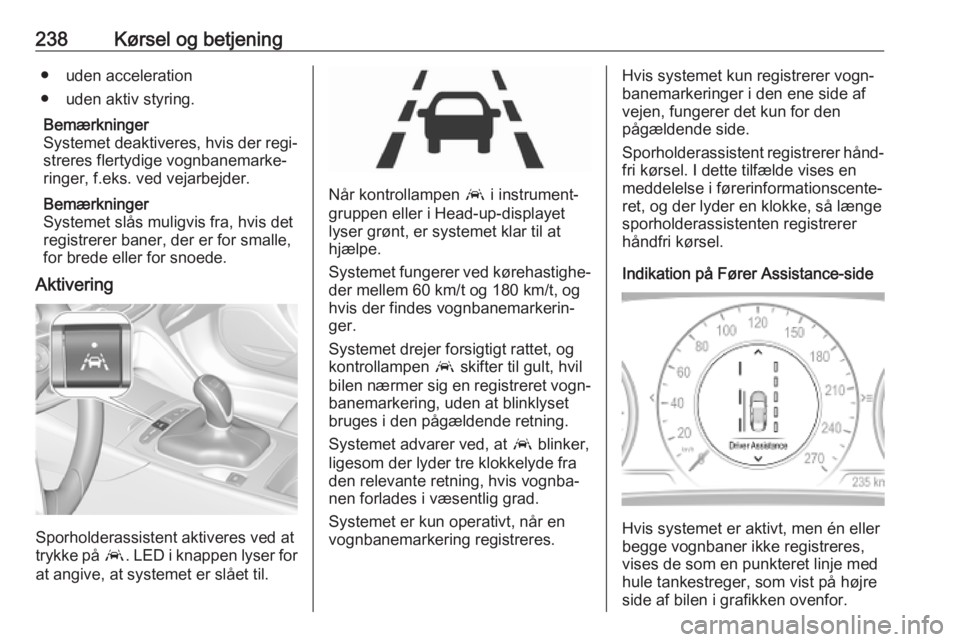

238Kørsel og betjening● uden acceleration
● uden aktiv styring.
Bemærkninger
Systemet deaktiveres, hvis der regi‐
streres flertydige vognbanemarke‐
ringer, f.eks. ved vejarbejder.
Bemærkninger
Systemet slås muligvis fra, hvis det
registrerer baner, der er for smalle,
for brede eller for snoede.
Aktivering
Sporholderassistent aktiveres ved at
trykke på a. LED i knappen lyser for
at angive, at systemet er slået til.
Når kontrollampen a i instrument‐
gruppen eller i Head-up-displayet
lyser grønt, er systemet klar til at
hjælpe.
Systemet fungerer ved kørehastighe‐
der mellem 60 km/t og 180 km/t, og
hvis der findes vognbanemarkerin‐
ger.
Systemet drejer forsigtigt rattet, og
kontrollampen a skifter til gult, hvil
bilen nærmer sig en registreret vogn‐
banemarkering, uden at blinklyset
bruges i den pågældende retning.
Systemet advarer ved, at a blinker,
ligesom der lyder tre klokkelyde fra
den relevante retning, hvis vognba‐
nen forlades i væsentlig grad.
Systemet er kun operativt, når en
vognbanemarkering registreres.
Hvis systemet kun registrerer vogn‐
banemarkeringer i den ene side af
vejen, fungerer det kun for den
pågældende side.
Sporholderassistent registrerer hånd‐
fri kørsel. I dette tilfælde vises en meddelelse i førerinformationscente‐
ret, og der lyder en klokke, så længe
sporholderassistenten registrerer
håndfri kørsel.
Indikation på Fører Assistance-side
Hvis systemet er aktivt, men én eller
begge vognbaner ikke registreres,
vises de som en punkteret linje med
hule tankestreger, som vist på højre
side af bilen i grafikken ovenfor.

270Pleje af bilenSikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet.
Løsn dækslet på siden, og tag det af.
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion/rørvarmelegeme12NO
x reduktion/sodsensor13AdBlue-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17Alarm

Pleje af bilen271Nr.Strømkreds18Karrosseristyreenhed19AdBlue-modul20Karrosseristyreenhed21Karrosseristyreenhed22Karrosseristyreenhed23Elektrisk ratlås24Airbag25Diagnosestik26Stikdåse i bagagerum27EBCM-ventil28Politibestemmelser29–30–31Kontakter på rattet32Tændingskontakt33Klimastyring34Midterste gatewaymodulNr.Strømkreds35AUX/USB-stik36Trådløs oplader37Bagrudevisker38OnStar-modul39Display40Parkeringspilot41Konsol over hovedet42Infotainment-systemBilens værktøj
Værktøj
Biler med reservehjul
Donkraften med hjulnøgle, værktøjet,
en forlængerbolt til fastgørelse af et
ødelagt hjul og bugseringskrogen er
anbragt i en værktøjskasse under
reservehjulet i lastrummet. Reserve‐
hjul 3 284.
