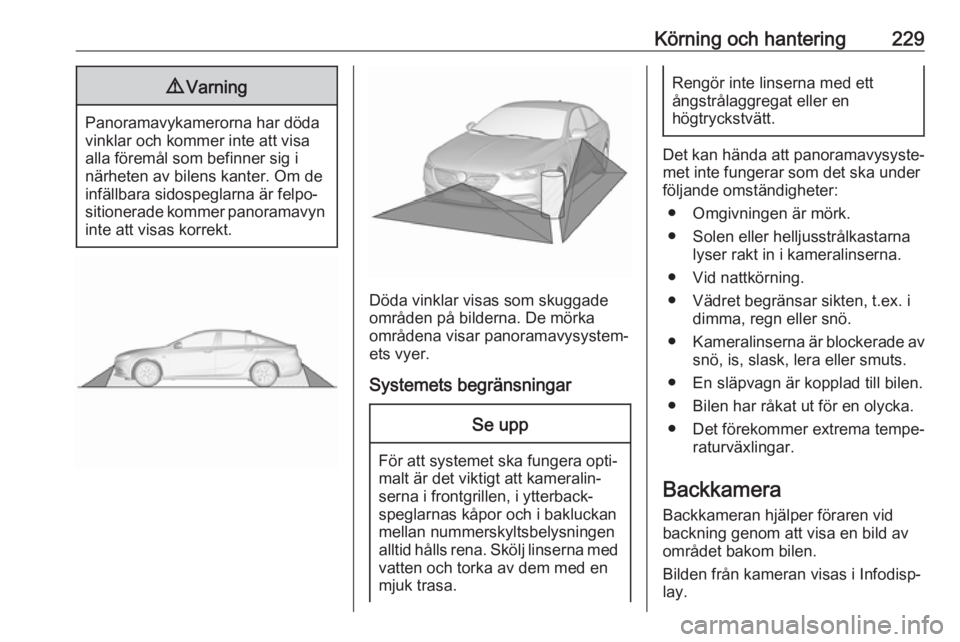

Körning och hantering2299Varning
Panoramavykamerorna har döda
vinklar och kommer inte att visa alla föremål som befinner sig i
närheten av bilens kanter. Om de
infällbara sidospeglarna är felpo‐
sitionerade kommer panoramavyn
inte att visas korrekt.
Döda vinklar visas som skuggade
områden på bilderna. De mörka
områdena visar panoramavysystem‐
ets vyer.
Systemets begränsningar
Se upp
För att systemet ska fungera opti‐
malt är det viktigt att kameralin‐
serna i frontgrillen, i ytterback‐
speglarnas kåpor och i bakluckan
mellan nummerskyltsbelysningen
alltid hålls rena. Skölj linserna med vatten och torka av dem med en
mjuk trasa.
Rengör inte linserna med ett
ångstrålaggregat eller en
högtryckstvätt.
Det kan hända att panoramavysyste‐ met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Backkamera
Backkameran hjälper föraren vid backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Infodisp‐
lay.

230Körning och hantering9Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad mellan regi‐
streringsskyltsbelysningens lampor.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Riktlinjer
Dynamiska hjälplinjer är vågräta linjer
med en meters mellanrum som proji‐
ceras på bilden för att ange avståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.

Körning och hantering231Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
på bilens infodisplay med en varning
om att kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Inaktivering av hjälplinjer och
varningssymboler8" Colour-Info-Display: Aktivering och
inaktivering av de visuella hjälplin‐
jerna och varningssymbolerna kan
ändras på menyn Inställningar i
bilens infodisplay. Välj relevant
inställning i Inställn., I Backkamera .
Infodisplay 3 117.
Personliga inställningar 3 122.
Systemets begränsningar
Det kan hända att backkameran inte
fungerar optimalt under följande
omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med vatten och torka med en mjuktrasa.
● En släpvagn är kopplad till bilen.● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Felmeddelanden visas med en 9 i
den övre raden på bilens infodisplay.
Varning för korsande trafik bak
Förutom backkameran 3 229 så
varnar denna funktion för korsande
trafik bak från vänster eller höger vid
backning. När korsande trafik
upptäcks och backkameran är aktive‐
rad, visas en varningstriangel med en riktningspil K på Colour-Info-Display
som visar trafikens riktning. Dess‐
utom hörs tre pipljud från högtalaren
på resp sida.

232Körning och hantering
Radaravståndssensorerna sitter i
bakre stötfångaren.
9 Varning
Varning för korsande trafik bak är
ingen ersättning för förarens
uppsikt. Observera att föremål
som befinner sig utanför sensorer‐ nas räckvidd, t ex under stötfång‐
aren eller under bilen, inte visas.
Fotgängare, barn eller djur
upptäcks inte.
Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Varning för korsande trafik bak aktiv‐
eras tillsammans med backkameran
när backväxeln läggs i.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 20 meter i 90 graders vinkel på
vänster och höger sida bakom bilen.
Varningssystemet för korsande trafik
bakom bilen är aktivt vid hastigheter
upp till 10 km/h och varnar för
korsande trafik med hastigheter
mellan 0 och 36 km/h.
Frånkoppling Varning för korsande trafik bak inak‐
tiveras tillsammans med backkame‐
ran när en viss hastighet framåt över‐
skrids eller om backväxeln inte är
ilagd under ca 10 sekunder.
Aktivering eller inaktivering av
varning för korsande trafik bakom
bilen kan ställas in i menyn för
personliga inställningar på infodisp‐ layen.
Personliga inställningar 3 122.
Info-Display 3 117.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.

Körning och hantering233Systemets begränsningarSystemet kanske inte fungerar
korrekt när:
● Is, snö, lera, klistermärken, magneter, metallplattor, eller
något annat täcker sensorerna.
● Vid körning i kraftiga regnoväder.
● Bilen har råkat ut för en olycka eller om området runt detekter‐
ingssensorn är skadat eller inte
ordentligt reparerat.
● Det förekommer extrema tempe‐ raturväxlingar.
● En släpvagn är kopplad till bilen
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.Trafikmärkesassistans
Funktionalitet Trafikmärkesassistansen upptäcker
angivna vägmärken via en kamera i
fronten och visar dem i förarinforma‐ tionscentralen.
Om bilen är utrustad med ett inbäddat
navigationssystem kan dessutom
trafikmärken från datakartor ingå.
Vägmärken som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar

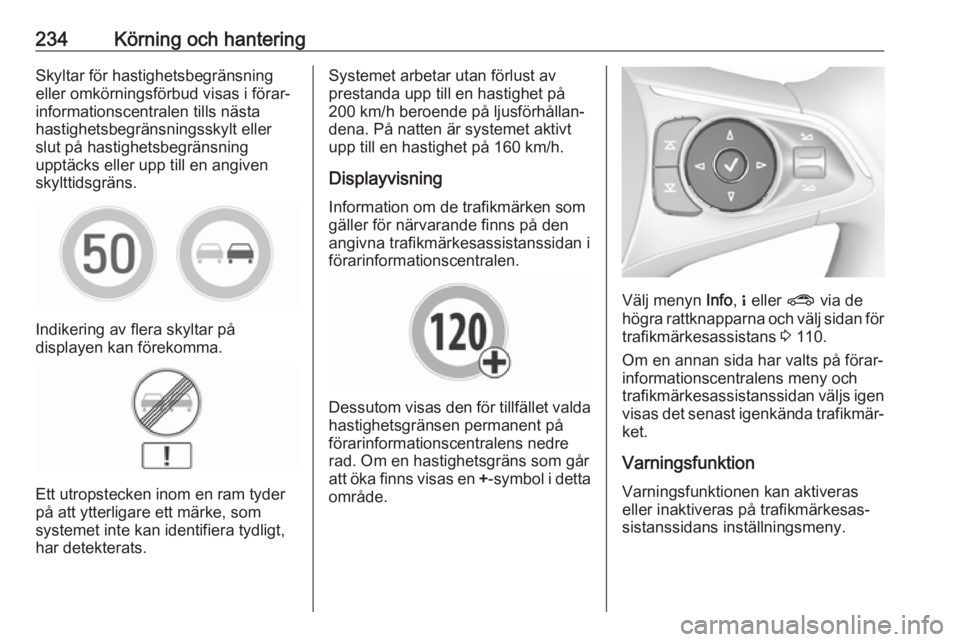

234Körning och hanteringSkyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som
systemet inte kan identifiera tydligt,
har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en +-symbol i detta
område.
Välj menyn Info, " eller ? via de
högra rattknapparna och välj sidan för trafikmärkesassistans 3 110.
Om en annan sida har valts på förar‐ informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐
ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller inaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.

Körning och hantering235

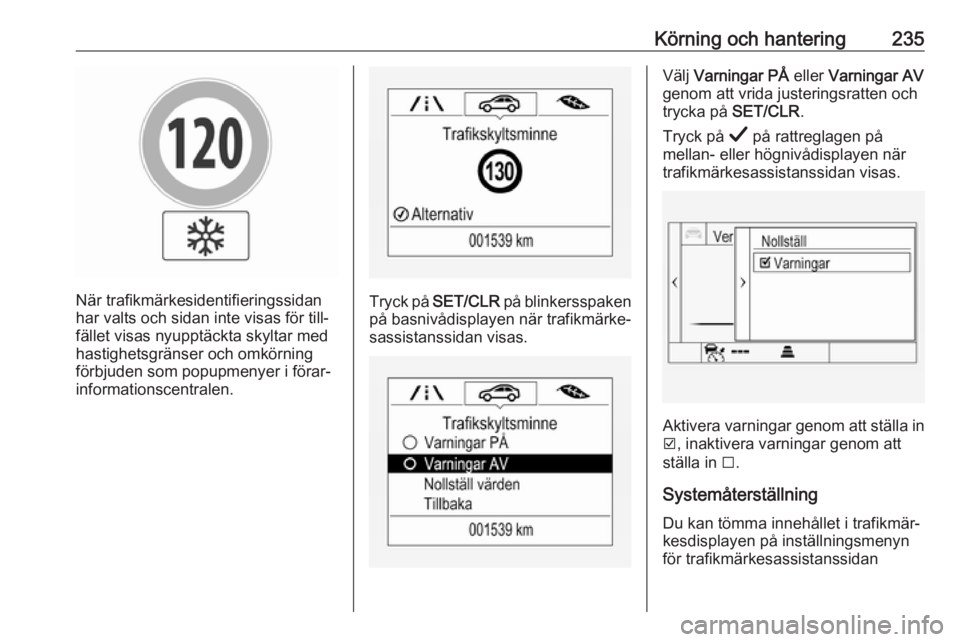

När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.Tryck på SET/CLR på blinkersspaken
på basnivådisplayen när trafikmärke‐
sassistanssidan visas.
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och
trycka på SET/CLR.
Tryck på Å på rattreglagen på
mellan- eller högnivådisplayen när
trafikmärkesassistanssidan visas.
Aktivera varningar genom att ställa in J , inaktivera varningar genom att
ställa in I.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesdisplayen på inställningsmenyn
för trafikmärkesassistanssidan

236Körning och hanteringgenom att välja Nollställ och bekräfta
med SET/CLR på blinkersspaken
eller 9 på rattreglagen.
Alternativt kan du trycka på SET/CLR eller 9 under tre sekunder för att
rensa sidans innehåll.
Vid en lyckad återställning hörs ett klockljud och följande ”standard‐
märke” visas tills nästa trafikmärke
upptäcks eller tillhandahålls genom
navigationssystemets kartdata.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas ”standardmärket” eller ett
märke från navigationens kartdata i
förarinformationscentralen.
Orsaker till att märken raderas:
● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
● Bilen kör i en kurva
● Om inga navigationskartdata är tillgängliga och hastigheten sjun‐
ker under 52 km/h (inkörning i
stad upptäckt)
● Om navigationskartdata finns och inkörning i/utkörning ur en
stad har upptäckts på grund av ändrade kartdata
Trafikskyltsidentifiering i
samband med navigeringssystem
Om bilen är utrustad med ett naviga‐
tionssystem kan det märke som visas
för tillfället antingen komma från
optisk upptäckt av märken eller från
kartdata.
Om det märke som visas för närva‐ rande kommer från kartdata och
kartinformationen ändras visas ett
nytt märke. Detta kan leda till
upptäckt av ett nytt märke även om
inget märke har passerats på vägen.Systemets begränsningar
Det kan hända att trafikmärkesassis‐
tansen inte fungerar som den ska
under följande omständigheter:
● Bilens hastighet är högre än 200 km/h.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,
smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
● Solen skiner rakt in i kameralin‐ sen.
● Vägmärkena är helt eller delvis täckta eller svåra att urskilja.
● Vägmärkena är felaktigt monte‐ rade eller skadade.

Körning och hantering237● Vägmärkena överensstämmerinte med Wienkonventionen om
vägmärken.
● Navigationskartans data är föråldrade.Se upp
Systemet är avsett att hjälpa
föraren att urskilja vissa trafikskyl‐
tar inom ett definierat hastighets‐
område. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns
upphör.
Låt inte denna speciella funktion förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till
vägförhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla
ansvaret för framförandet av bilen.
Filhållningsassistent
Filhållningsassistenten hjälper till att
undvika krockar på grund av att man
lämnar en fil oavsiktligt. Den främre
kameran observerar de filmarker‐
ingar som bilen körs mellan. Om bilen
närmar sig en filmarkering vrids ratten
försiktigt för att föra tillbaka bilen till
filen. Vrid ratten i samma riktning om
systemets styrning inte är tillräcklig.
Vrid ratten försiktigt åt andra hållet om du tänker byta fil.
Om en filmarkering korsas signifikant
startar filhållningsassistenten en
visuell och akustisk varning.
Dessutom visas filhållningsassisten‐
tens status på sidan Förarassistans i
förarinformationscentralen 3 110.
Systemet antar att filen lämnas
oavsiktligt
● utan att blinkers används
● blinkers används i motsatt rikt‐ ning jämfört med den riktning
som filen lämnas i
● utan bromsning
● utan acceleration
● utan aktiv styrning.Observera!
Systemet slås av vid upptäckt av
tvetydiga filmarkeringar, t.ex. i
områden med pågående vägarbe‐
ten.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.
Inkoppling
Filhållningsassistenten aktiveras
genom att man trycker på a. Lysdio‐
den i knappen tänds för att indikera att
systemet är på.

238Körning och hantering
När kontrollampan a i instrument‐
gruppen eller head-up-displayen
lyser grönt är systemet redo att
användas.
Systemet fungerar bara vid hastig‐
heter mellan 60 km/h och 180 km/h
och om det finns filmarkeringar.
Systemet vrider ratten försiktigt och
kontrollampan a ändrar färg till gul
om bilen närmar sig en upptäckt
filmarkering utan att använda blinkers
i den riktningen.
Systemet varnar genom att blinka
a tillsammans med tre klockljud från
respektive riktning om en fil lämnas i betydande omfattning.
Systemet fungerar endast när det kan
detektera en filmarkering.
Om systemet upptäcker filmarker‐
ingar på ena sidan av vägen assiste‐
rar det endast på denna sida.
Filhållningsassistenten upptäcker om
du kör utan att ha händerna på ratten.
I så fall visas ett meddelande i förar‐
informationscentralen och en
varningssignal ljuder ända tills du
placerar händerna på ratten igen.
Indikering på sidan Förarassistans
Om systemet är aktivt men en eller
båda filerna inte detekteras visas de som ihåliga streck, (till höger om bilen
på bilden ovan).
Om systemet upptäcker en fil visas
den som en grön streckad linje (till
höger om bilen på bilden ovan).
Denna streckade linje blir gul om bilen
närmar sig en detekterad filmarkering
utan att en blinkerslampa aktiveras i
den riktningen.
Om systemet ingriper genom att styra bilen visas en kort gul linje (till vänster
om bilen på bilden ovan).
Frånkoppling Du kan inaktivera systemet genom att
trycka på a. Lampan i slocknar.
Systemet inaktiveras automatiskt när
en släpvagn detekteras.
Systemets begränsningar
Det kan hända att systemet inte fung‐ erar som det ska under följande
omständigheter:
● Fordonshastigheten ligger utan‐ för intervallet 60–180 km/h.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,
smuts eller skador på vindrutan
