Cura del veicolo289
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
Assicurarsi che il passacavi
rimanga in posizione.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere la lampadina dal portalampada e sostituirla.
Retronebbia

290Cura del veicoloLuce di retromarcia
6. Inserire il portalampada nel gruppo luci posteriore. Montare il
gruppo ottico sul portellone e
serrare la vite dall'interno. Fissare
il coperchio.
Sports Tourer, Country Tourer
Gruppo luci nella carrozzeria

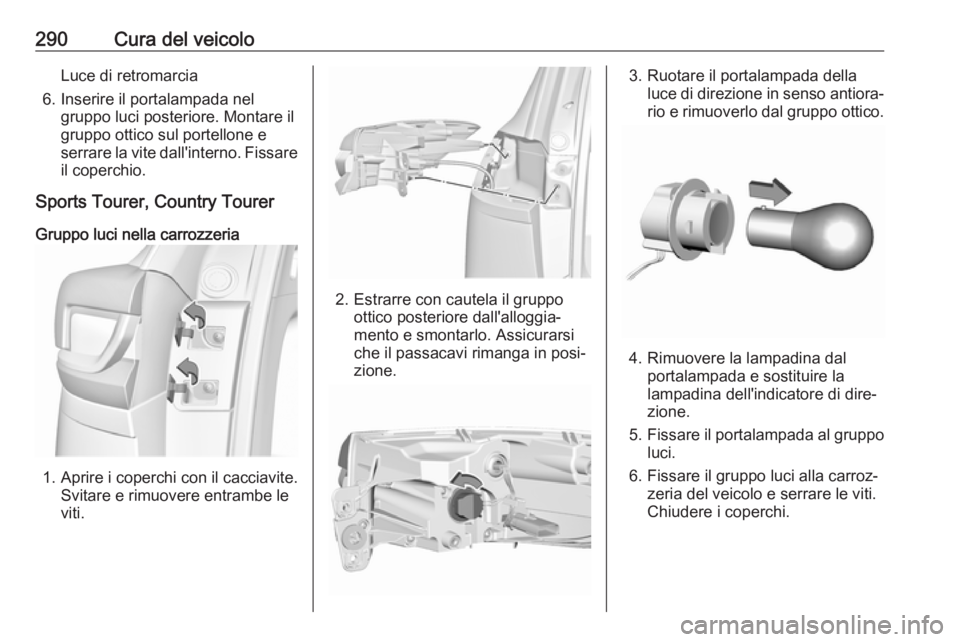

1. Aprire i coperchi con il cacciavite. Svitare e rimuovere entrambe le
viti.
2. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi‐
zione.
3. Ruotare il portalampada della luce di direzione in senso antiora‐
rio e rimuoverlo dal gruppo ottico.
4. Rimuovere la lampadina dal portalampada e sostituire la
lampadina dell'indicatore di dire‐
zione.
5. Fissare il portalampada al gruppo
luci.
6. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare le viti.
Chiudere i coperchi.

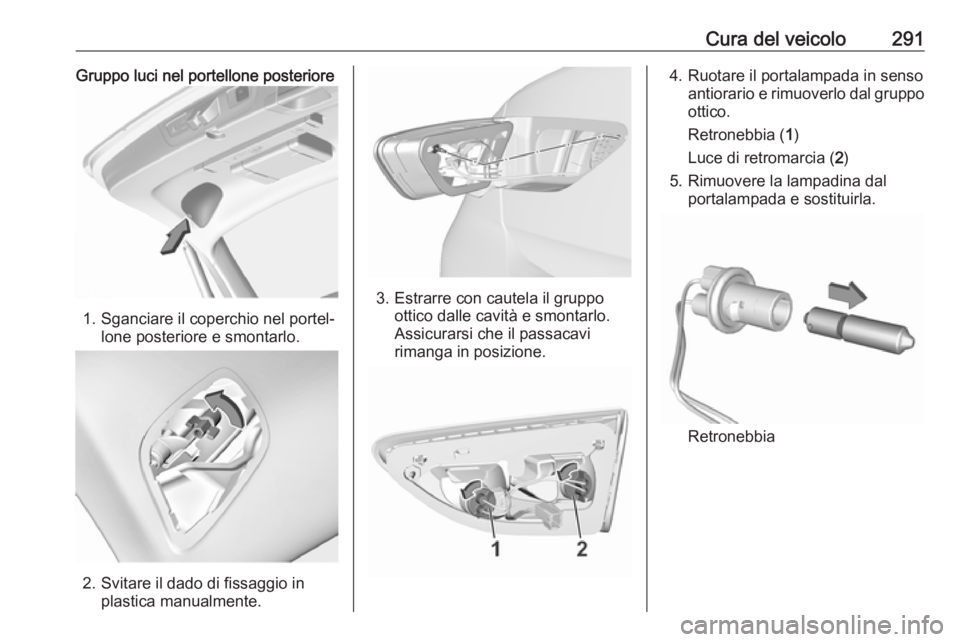

Cura del veicolo291Gruppo luci nel portellone posteriore

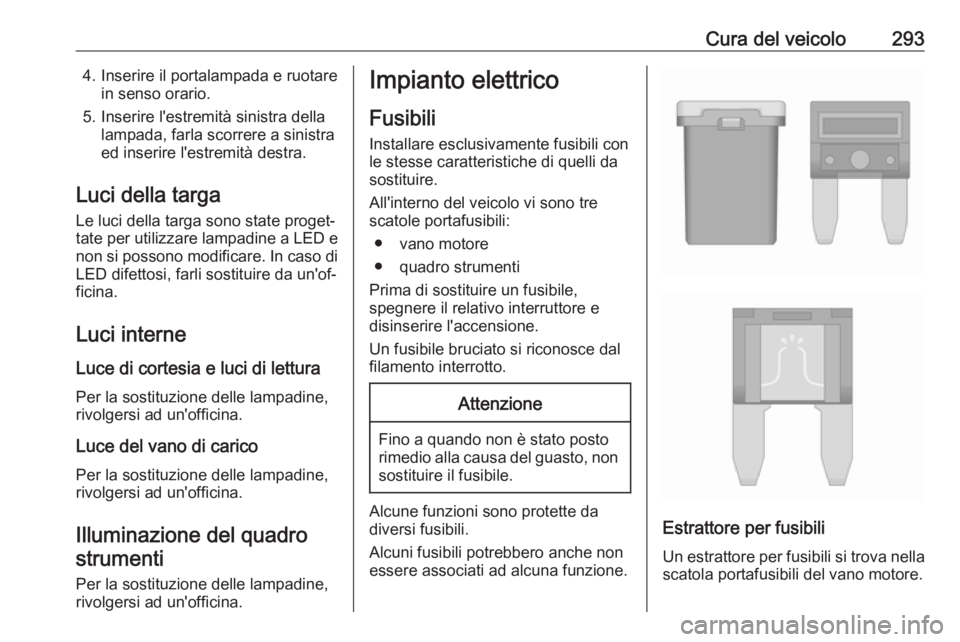

1. Sganciare il coperchio nel portel‐lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
Assicurarsi che il passacavi
rimanga in posizione.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere la lampadina dal portalampada e sostituirla.
Retronebbia

292Cura del veicolo
Luce di retromarcia
6. Inserire il portalampada nel gruppo luci posteriore. Montare il
gruppo ottico sul portellone e
serrare la vite dall'interno. Fissare
il coperchio.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:

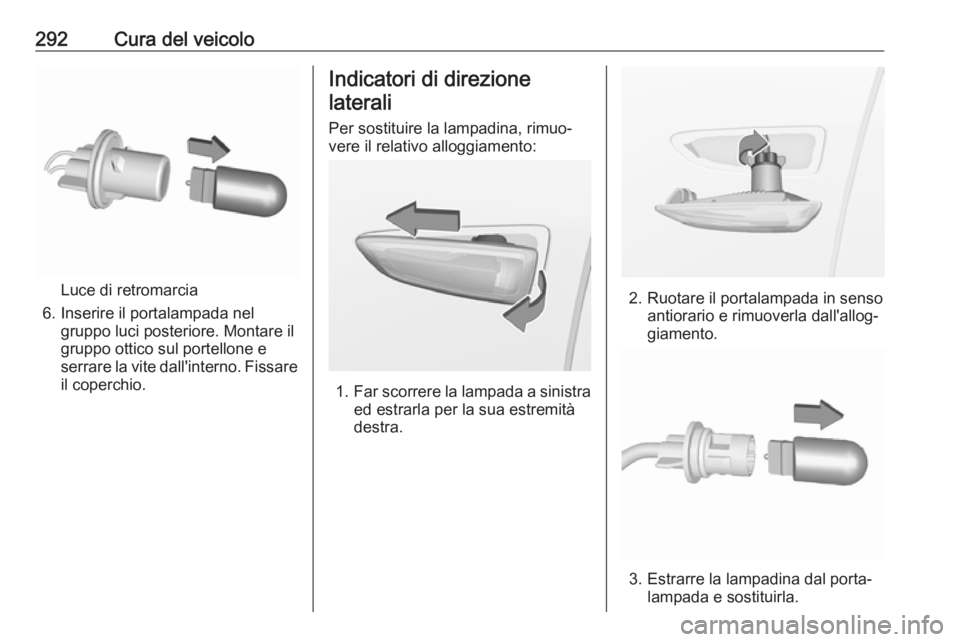

1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

Cura del veicolo2934. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.

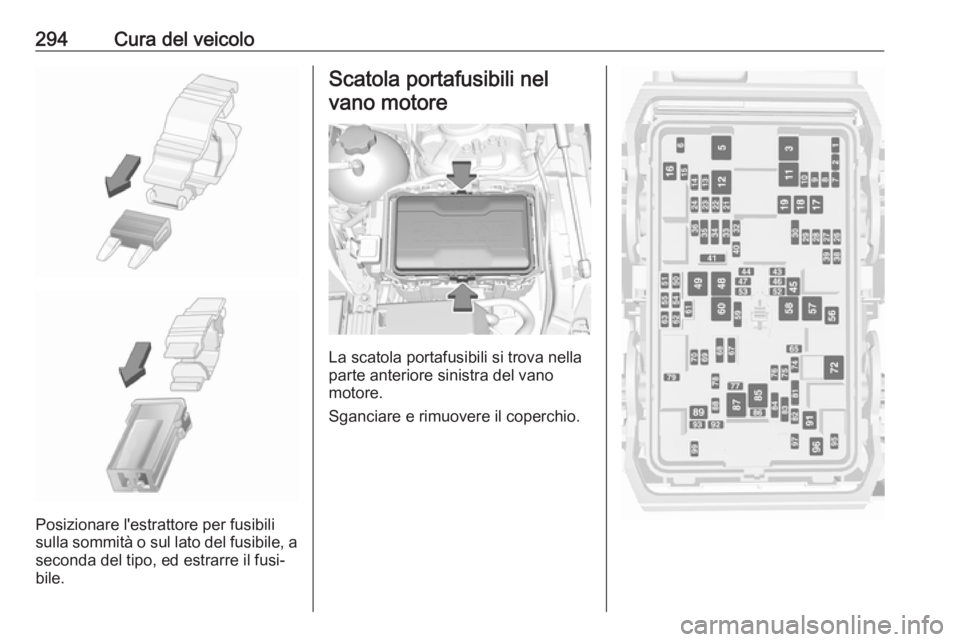

Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

294Cura del veicolo
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

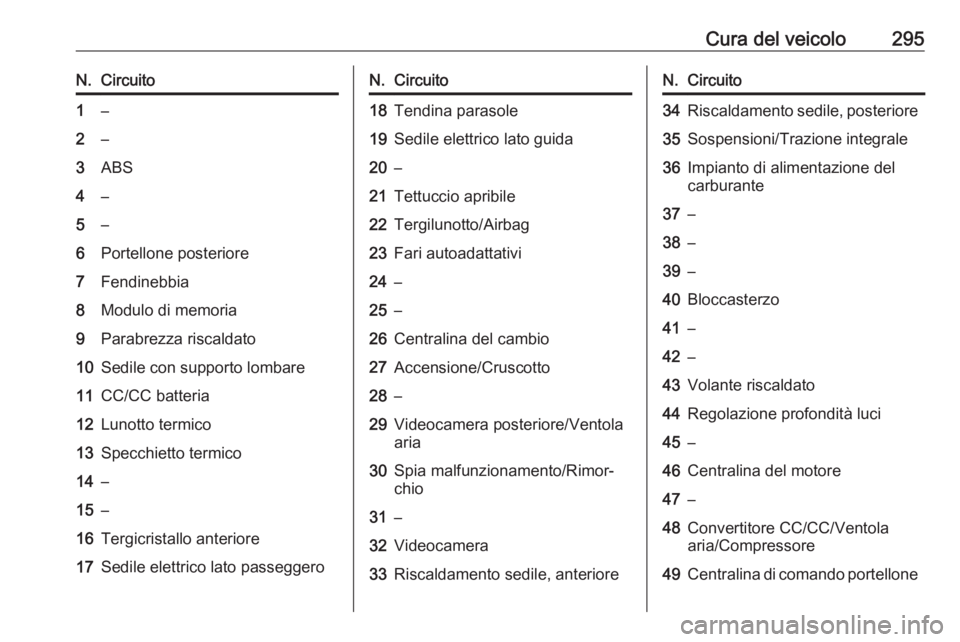

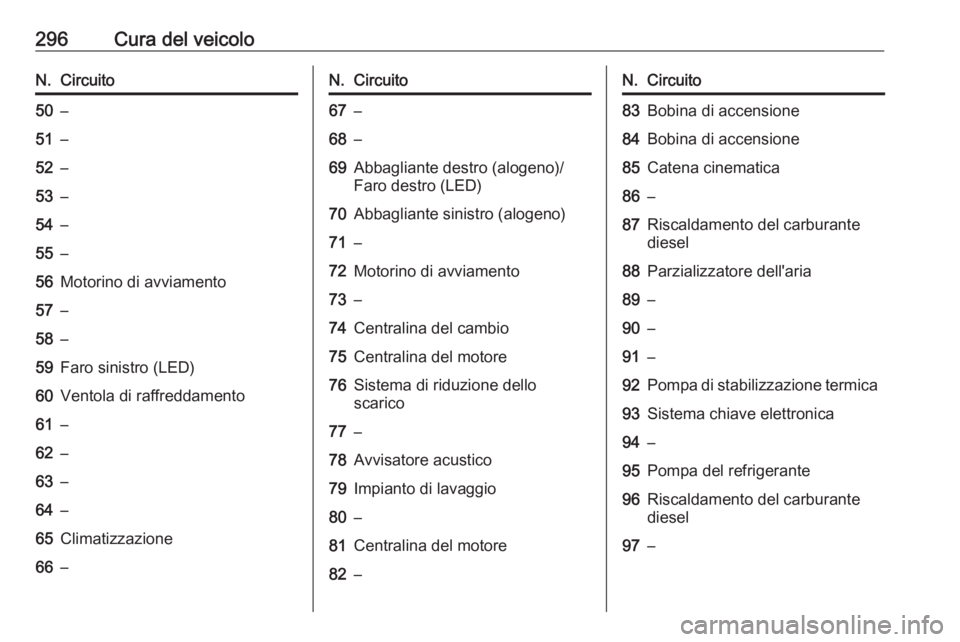

Cura del veicolo295N.Circuito1–2–3ABS4–5–6Portellone posteriore7Fendinebbia8Modulo di memoria9Parabrezza riscaldato10Sedile con supporto lombare11CC/CC batteria12Lunotto termico13Specchietto termico14–15–16Tergicristallo anteriore17Sedile elettrico lato passeggeroN.Circuito18Tendina parasole19Sedile elettrico lato guida20–21Tettuccio apribile22Tergilunotto/Airbag23Fari autoadattativi24–25–26Centralina del cambio27Accensione/Cruscotto28–29Videocamera posteriore/Ventola
aria30Spia malfunzionamento/Rimor‐
chio31–32Videocamera33Riscaldamento sedile, anterioreN.Circuito34Riscaldamento sedile, posteriore35Sospensioni/Trazione integrale36Impianto di alimentazione del
carburante37–38–39–40Bloccasterzo41–42–43Volante riscaldato44Regolazione profondità luci45–46Centralina del motore47–48Convertitore CC/CC/Ventola
aria/Compressore49Centralina di comando portellone

296Cura del veicoloN.Circuito50–51–52–53–54–55–56Motorino di avviamento57–58–59Faro sinistro (LED)60Ventola di raffreddamento61–62–63–64–65Climatizzazione66–N.Circuito67–68–69Abbagliante destro (alogeno)/
Faro destro (LED)70Abbagliante sinistro (alogeno)71–72Motorino di avviamento73–74Centralina del cambio75Centralina del motore76Sistema di riduzione dello
scarico77–78Avvisatore acustico79Impianto di lavaggio80–81Centralina del motore82–N.Circuito83Bobina di accensione84Bobina di accensione85Catena cinematica86–87Riscaldamento del carburante
diesel88Parzializzatore dell'aria89–90–91–92Pompa di stabilizzazione termica93Sistema chiave elettronica94–95Pompa del refrigerante96Riscaldamento del carburante
diesel97–

Cura del veicolo297N.Circuito98–99Pompa del refrigerante
Dopo aver sostituito i fusibili difettosi,chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

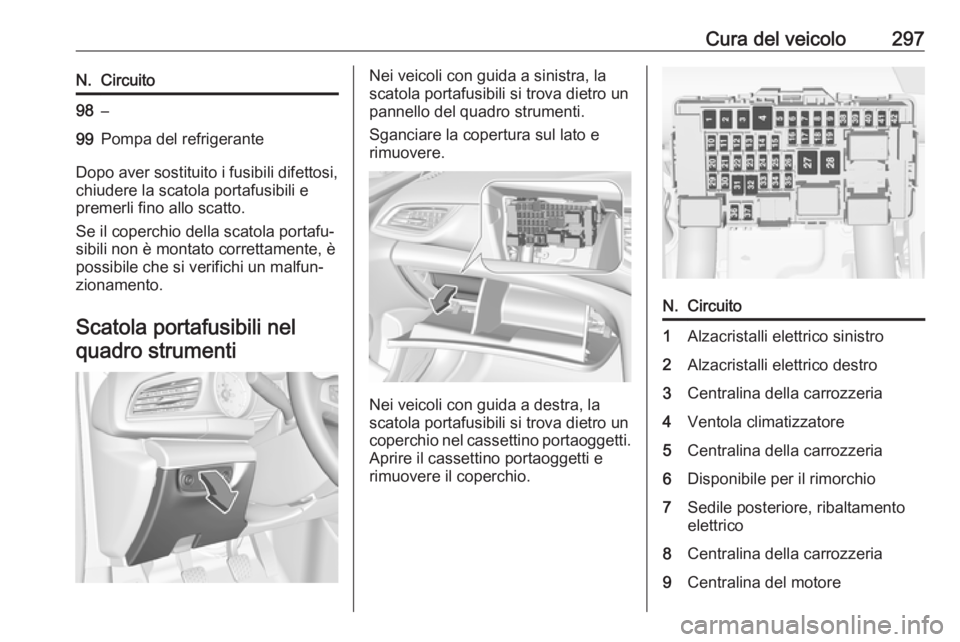

Scatola portafusibili nel quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
pannello del quadro strumenti.
Sganciare la copertura sul lato e
rimuovere.
Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e
rimuovere il coperchio.

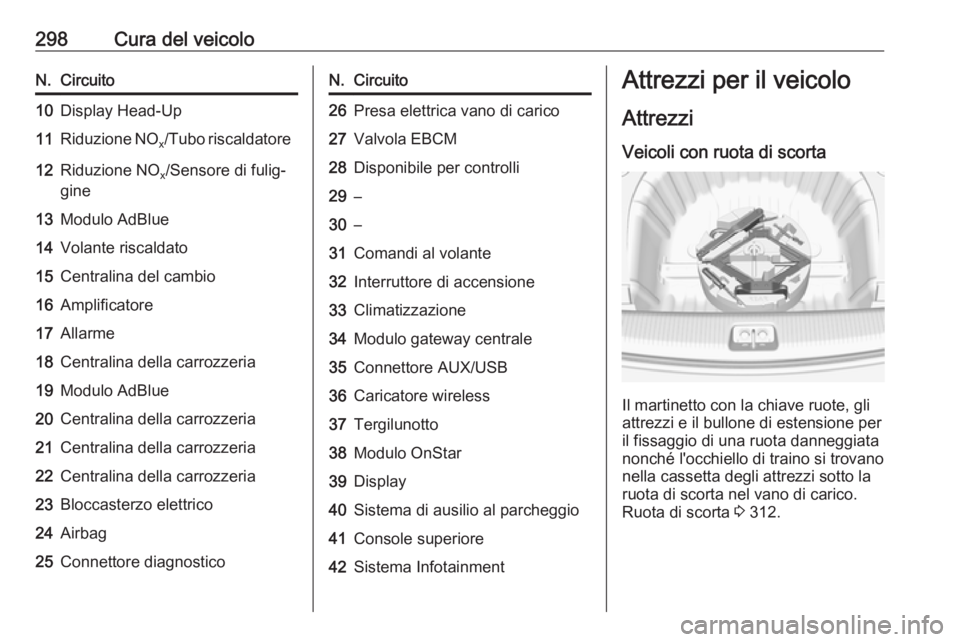

N.Circuito1Alzacristalli elettrico sinistro2Alzacristalli elettrico destro3Centralina della carrozzeria4Ventola climatizzatore5Centralina della carrozzeria6Disponibile per il rimorchio7Sedile posteriore, ribaltamento
elettrico8Centralina della carrozzeria9Centralina del motore

298Cura del veicoloN.Circuito10Display Head-Up11Riduzione NOx/Tubo riscaldatore12Riduzione NO
x/Sensore di fulig‐
gine13Modulo AdBlue14Volante riscaldato15Centralina del cambio16Amplificatore17Allarme18Centralina della carrozzeria19Modulo AdBlue20Centralina della carrozzeria21Centralina della carrozzeria22Centralina della carrozzeria23Bloccasterzo elettrico24Airbag25Connettore diagnosticoN.Circuito26Presa elettrica vano di carico27Valvola EBCM28Disponibile per controlli29–30–31Comandi al volante32Interruttore di accensione33Climatizzazione34Modulo gateway centrale35Connettore AUX/USB36Caricatore wireless37Tergilunotto38Modulo OnStar39Display40Sistema di ausilio al parcheggio41Console superiore42Sistema InfotainmentAttrezzi per il veicolo

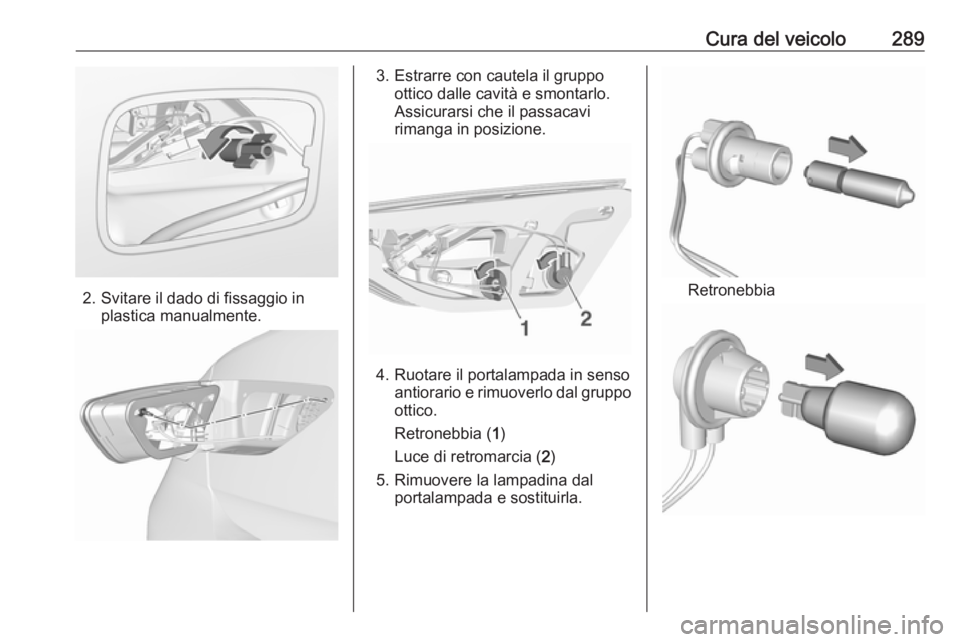

Attrezzi
Veicoli con ruota di scorta
Il martinetto con la chiave ruote, gli
attrezzi e il bullone di estensione per
il fissaggio di una ruota danneggiata
nonché l'occhiello di traino si trovano
nella cassetta degli attrezzi sotto la
ruota di scorta nel vano di carico.
Ruota di scorta 3 312.
