Коротко21переведите рычаг селектора
в положение P. Остановив‐
шись на подъеме, поверните
передние колеса в сторону от бордюрного камня.
Если автомобиль стоит на
спуске, перед тем как выклю‐
чить зажигание, включите
заднюю передачу или пере‐
ведите рычаг селектора в
положение P. Поверните
передние колеса к бордюр‐ ному камню.
● Закройте окна и потолочный люк.
● Выключите зажигание, нажав
кнопку пуска. Покачайте
рулевое колесо, пока не
почувствуете, что сработал
его блокиратор.
● Нажмите кнопку на ручке двери, чтобы заблокировать
замки дверей.
Включите противоугонную сигнализацию 3 39.
● Вентиляторы охлаждения двигателя могут работать и
после выключения двигателя
3 306.Внимание
После работы двигателя на
высоких оборотах или при боль‐ ших нагрузках перед глушением
двигателю следует дать пора‐
ботать при малой нагрузке или
на нейтральной передаче в
течение примерно 30 секунд,
чтобы защитить турбонаддув.
Внимание
При очень низких температурах
окружающей среды не давайте
двигателю работать на холо‐
стом ходу более 5 минут, иначе
возможно повреждение двига‐
теля.
Система управления электронным
ключом 3 24, Постановка автомо‐
биля на стоянку на длительный
срок 3 305.

22Ключи, двери и окнаКлючи, двери и
окнаКлючи, замки .............................. 22
Ключи ........................................ 22
Радиобрелок дистанционного управления .............................. 23
Система управления электронным ключом .............24
Сохраненные установки ..........28
Центральный замок .................28
Автоматическое запирание ....30
Блокировка замков от детей ...32
Двери .......................................... 32
Багажное отделение ................ 32
Защита автомобиля ...................39
Противоугонная система ........39
Противоугонная сигнализация .......................... 39
Иммобилайзер ......................... 42
Наружные зеркала .....................42
Панорамное зеркало ...............42
Электрическая регулировка .... 42
Складывающиеся зеркала ......43
Подогрев зеркал ......................44Автоматическое затемнение ..44
Система облегчения парковки .................................. 44
Внутренние зеркала ...................44
Механические зеркала заднего вида ........................... 44
Автоматическое включение режима предотвращения
бликов ...................................... 45
Окна ............................................ 45
Ветровое стекло ......................45
Электрические стеклоподъемники ..................46
Обогрев заднего стекла ..........48
Подогреваемое ветровое стекло ...................................... 48
Солнцезащитные козырьки .....48
Крыша ......................................... 49
Прозрачный люк ......................49Ключи, замки
Ключи Запасные ключиНомер ключа указывается на съем‐
ной бирке.
Поскольку ключ относится к
системе иммобилайзера, его
номер необходимо указать при
заказе запасных ключей.
Замки 3 353, центральный замок
3 28, запуск двигателя 3 211.
Радиобрелок дистанционного
управления 3 23.
Электронный ключ 3 24.
Код головки для колесных гаек-
секреток указан на карточке. При
оформлении заказа новой головки
взамен утраченной потребуется
указать этот код.
Смена колеса 3 343.
Замена элемента питания
Замените батарейку, если система работает плохо, или уменьшилась
ее дальность действия.

Ключи, двери и окна25В дополнение к этому, электрон‐
ный ключ выполняет функции
радиобрелока дистанционного
управления:
● центральным замком
● противоугонной сигнализа‐ цией
● электрическими стеклоподъ‐ емниками
Работа пульта дистанционного
управления подтверждается мига‐
нием.
С пультом следует обращаться
бережно, защищать от влаги и высокой температуры, не включать без необходимости.
Примечание
Не оставляйте электронный ключ
в багажном отделении.Функционирование системы
управления электронным
ключом
Электронный ключ должен нахо‐
диться вне автомобиля, на
расстоянии приблизительно до
одного метра от соответствующей
двери.
Разблокирование
Нажмите клавишу на наружной
ручке двери и потяните ручку.
Режим разблокировки можно
настроить на информационном
дисплее в меню сохранения инди‐
видуальных настроек. Можно
выбрать две установки:
● Все двери, багажник и топли‐ возаправочный лючок отпи‐
раются однократным нажа‐
тием кнопки на любой наруж‐
ной ручке двери.
● При однократном нажатии кнопки на внешней ручке двери
водителя разблокируются

42Ключи, двери и окнаЕсли необходимо отсоединить
аккумуляторную батарею автомо‐
биля (например, для выполнения
работ по техническому обслужива‐
нию), то сирену противоугонной
сигнализации необходимо отклю‐
чить следующим образом: вклю‐
чить зажигание, выключить зажи‐
гание, а затем отсоединить аккуму‐ ляторную батарею автомобиля в
течение 15 секунд.
Иммобилайзер
Иммобилайзер включается авто‐
матически.
Если индикатор d мигает при
включенном зажигании, это свиде‐
тельствует о наличии неисправно‐
сти; пуск двигателя невозможен.
Выключите зажигание и повторите
попытку запуска. Повторите
попытку еще раз, положив ключ в
отделение считывателя. Действия
на автомобилях, оборудованных системой управления электронным
ключом, в случае неисправности 3 209.Если индикатор d продолжает
мигать, попытайтесь запустить
двигатель с помощью запасного
ключа.
Обратитесь за помощью на стан‐
цию техобслуживания.
Примечание
RFID-метки могут создавать
помехи для работы ключа.
Следите за тем, чтобы они не
находились рядом с ключом во
время пуска двигателя.
Примечание
Система электронной блокировки
пуска двигателя не запирает
двери. Поэтому после выхода из
автомобиля необходимо всегда
запирать автомобиль и включать
устройство противоугонной сигна‐ лизации 3 28, 3 39.
Индикатор d 3 125.Наружные зеркала
Панорамное зеркало
При этом изображения объектов в
зеркале уменьшаются, что затруд‐
няет возможность оценки расстоя‐
ния до них.
Система предупреждения о
препятствиях в боковых мертвых
зонах 3 276.
Электрическая регулировка

98Приборы и средства управленияПриборы и
средства
управленияОрганы управления ...................99
Регулировка положения рулевого колеса ......................99
Органы управления на рулевом колесе .....................100
Рулевое колесо с подогревом ............................ 100
Звуковой сигнал .....................101
Очиститель и омыватель ветрового стекла ..................101
Очиститель и омыватель заднего стекла ......................103
Наружная температура .........104
Часы ........................................ 104
Штепсельные розетки ...........105
Устройство чтения карт навигационной системы .......106
Индукционная зарядка ..........107
Пепельницы ........................... 108
Сигнализаторы, измеритель‐
ные приборы и индикаторы .....109
Комбинация приборов ...........109Спидометр .............................. 115
Одометр ................................. 115
Счетчик текущего пробега ....115
Тахометр ................................ 116
Указатель уровня топлива ....117
Индикатор температуры охлаждающей жидкости
двигателя .............................. 117
Дисплей технического обслуживания .......................118
Индикаторы ............................ 119
Указатели поворота ...............119
Напоминание о ремне безопасности ........................ 120
Надувные подушки безопасности и натяжители
ремней безопасности ...........120
Отключение надувной подушки безопасности .........121
Система зарядки ....................121
Сигнализатор неисправности ......................121
Тормозная система и сцепление ............................. 122
Электрический стояночный тормоз .................................... 122
Неисправность электрического стояночного
тормоза .................................. 122Антиблокировочная тормозная система (ABS) ....122
Переключение передач .........123
Дистанция следования ..........123
Система предупреждения о выходе из занимаемой
полосы с активным
подруливанием .....................123
Электронная система динамической стабилизации
отключена ............................. 123
Электронная система динамической стабилизации
и контроля тягового усилия . 123
Система контроля тягового усилия отключена .................124
Температура охлаждающей жидкости двигателя ..............124
Предварительный подогрев . 124
AdBlue ..................................... 124
Система контроля давления в шинах ..................................... 124
Давление моторного масла ..125
Низкий уровень топлива .......125
Иммобилайзер .......................125
Наружное освещение ............126
Дальний свет .......................... 126
Автоматическое переключение дальнего
света ...................................... 126

Приборы и средства управления99Светодиодные фары.............126
Передние противотуманные фары ...................................... 126
Задний противотуманный фонарь .................................. 126
Круиз-контроль ....................... 126
Адаптивный круиз-контроль . 126
Обнаружено движущееся впереди транспортное
средство ................................ 127
Обнаружение пешеходов ......127
Ограничитель скорости .........127
Система обнаружения дорожных знаков ..................127
Открыта дверь .......................127
Дисплеи .................................... 127
Информационный центр водителя ................................ 127
Информационный дисплей ...136
Приборная панель на ветровом стекле ...................138
Информационные сообщения 142 Предупреждающие звуковыесигналы ................................. 142
Напряжение аккумуляторной батареи .................................. 143
Сохранение индивидуальных
настроек .................................... 144Телематическая услуга ...........147
OnStar ..................................... 147Органы управления
Регулировка положениярулевого колеса
Отоприте рычаг, отрегулируйте
рулевое колесо, затем зафикси‐
руйте рычаг и убедитесь, что он
полностью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐ рованным рулевым колесом.

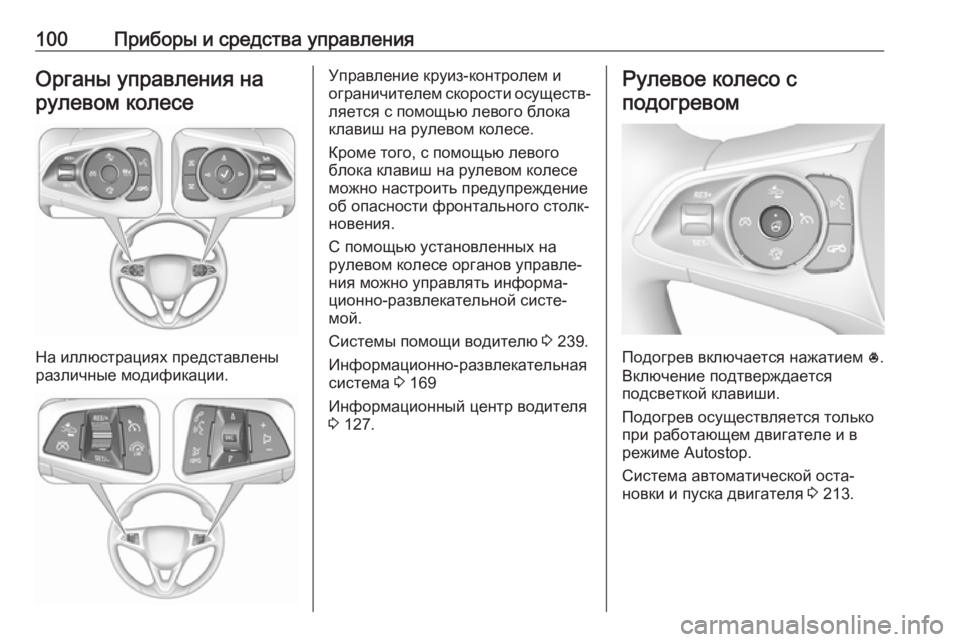

100Приборы и средства управленияОрганы управления нарулевом колесе
На иллюстрациях представлены
различные модификации.
Управление круиз-контролем и
ограничителем скорости осуществ‐
ляется с помощью левого блока
клавиш на рулевом колесе.
Кроме того, с помощью левого
блока клавиш на рулевом колесе
можно настроить предупреждение об опасности фронтального столк‐
новения.
С помощью установленных на
рулевом колесе органов управле‐
ния можно управлять информа‐
ционно-развлекательной систе‐
мой.
Системы помощи водителю 3 239.
Информационно-развлекательная
система 3 169
Информационный центр водителя
3 127.Рулевое колесо с
подогревом
Подогрев включается нажатием *.
Включение подтверждается
подсветкой клавиши.
Подогрев осуществляется только
при работающем двигателе и в
режиме Autostop.
Система автоматической оста‐ новки и пуска двигателя 3 213.

114Приборы и средства управленияОбзорOУказатель поворота 3 119XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 120vПодушки безопасности и натя‐
жители ремней безопасности
3 120VОтключение подушки
безопасности 3 121pСистема зарядки 3 121ZСигнализатор неисправности
3 121RТормозная система и сцеп‐
ление 3 122mЭлектромеханический стоя‐
ночный тормоз 3 122jНеисправность электромеха‐
нического стояночного
тормоза 3 122uАнтиблокировочная
тормозная система (ABS)
3 122RПереключение передач
3 123EДистанция следования 3 123aСистема предупреждения о
выходе из занимаемой
полосы с активным подрули‐
ванием 3 123nЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 123bЭлектронная система динами‐
ческой стабилизации и
система контроля движения
3 123kСистема контроля движения
выключена 3 124WТемпература охлаждающей
жидкости двигателя 3 124!Предварительный подогрев
3 124uЖидкость AdBlue 3 124wСистема контроля давления в
шинах 3 124IДавление моторного масла
3 125YНизкий уровень топлива
3 125dИммобилайзер 3 1258Наружное освещение 3 126CДальний свет 3 126fАвтоматическое переклю‐
чение дальнего света фар
3 126fСветодиодные фары 3 126>Противотуманная фара
3 126rЗадний противотуманный
фонарь 3 126mКруиз-контроль 3 126CАдаптивный круиз-контроль
3 126AВпереди обнаружен автомо‐
биль 3 1277Впереди обнаружен пешеход
3 265LОграничитель скорости
3 127LСистема обнаружения
дорожных знаков 3 127hОткрыта дверь 3 127

122Приборы и средства управленияМигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора, пока мига‐
ние не прекратится. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Тормозная система и сцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального
допустимого.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐
ния.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Непрерывное горение Электрический стояночный тормоз
затянут 3 230.
Мигание Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Выжмите педаль тормоза и
попробуйте выполнить сброс
системы, для чего следует сначала отключить и затем включить элек‐
тромеханический стояночный
тормоз. Если m продолжит мигать,
не возобновляйте движение и
обратитесь за помощью на стан‐
цию техобслуживания.
Неисправностьэлектрического
стояночного тормоза
j горит или мигает желтым светом.Непрерывное горение
Электрический стояночный тормоз
функционирует менее эффективно
3 230.
Мигание Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Если причина неисправности не была устранена, не следует
оставлять автомобиль на
склоне.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.

Приборы и средства управления123Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает
неисправность системы АBS.
Тормозная система продолжает
функционировать, но без АBS.
Антиблокировочная тормозная
система 3 230.
Переключение передач Если для экономии топлива реко‐
мендуется переключение на более высокую или более низкую пере‐
дачу, отображается R или S
вместе с номером более высокой или низкой передачи.
Дистанция следования
Сегментный индикатор E указы‐
вает заданную в системе преду‐
преждения об опасности фрон‐
тального столкновения дистанцию,которая должна поддерживаться
до движущегося впереди транс‐
портного средства.
Предупреждение о фронтальном
столкновении 3 256.
Система предупреждения о выходе из занимаемой
полосы с активным подруливанием
a горит зеленым или желтым
светом или мигает желтым светом.
Горит зеленым светом
Система включена и готова к
работе.
Горит желтым светом
Система обнаружила, что автомо‐
биль приближается к разделитель‐ ной линии разметки без включения
указателя поворота в этом направ‐
лении.Мигает желтым светом
Система распознала значительное перемещение за пределы полосы
движения.
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием 3 291
Электронная система динамическойстабилизации отключена
t горит желтым светом.
Система выключается.
Электронная система динамическойстабилизации и контролятягового усилия
b горит или мигает желтым светом.
