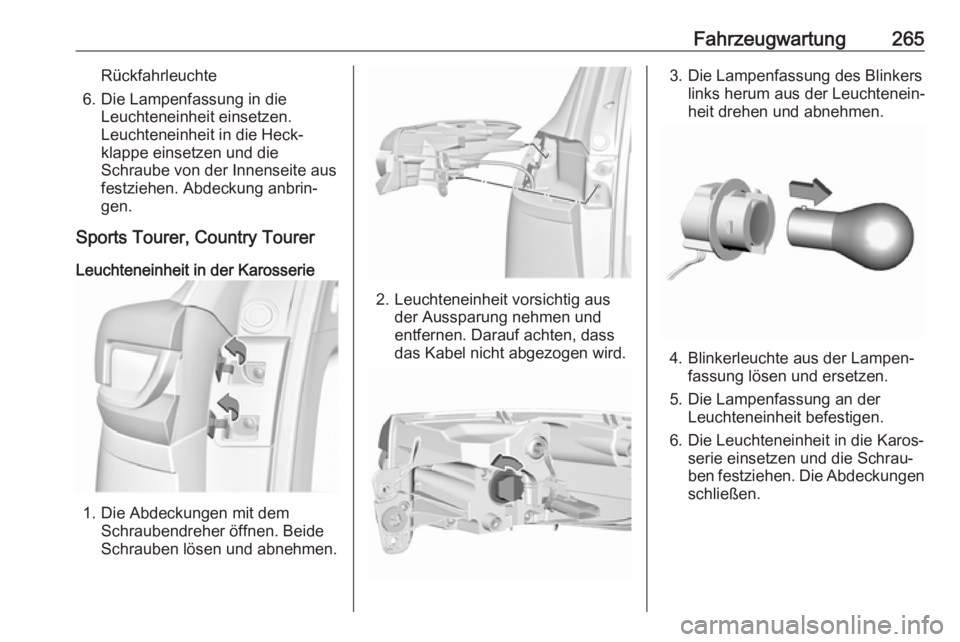

Fahrzeugwartung2591. Die Kappe nach links drehen undabnehmen.
2. Lampenfassung lösen, indemderen Halterung nach vorn
gedrückt wird. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Fernlicht (2)
1. Die Kappe nach links drehen und abnehmen.

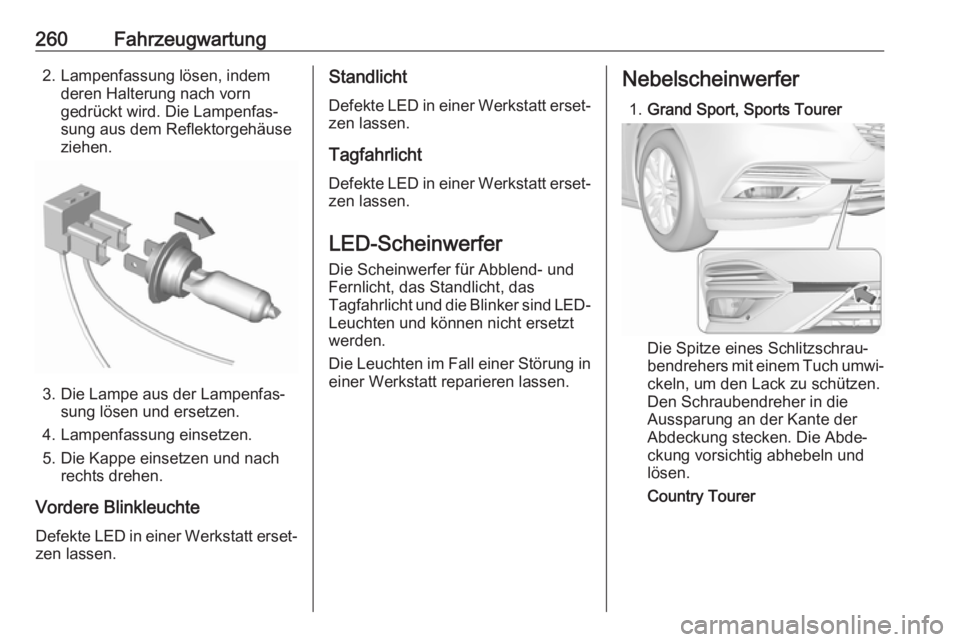

260Fahrzeugwartung2. Lampenfassung lösen, indemderen Halterung nach vorn
gedrückt wird. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht Defekte LED in einer Werkstatt erset‐zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.Nebelscheinwerfer

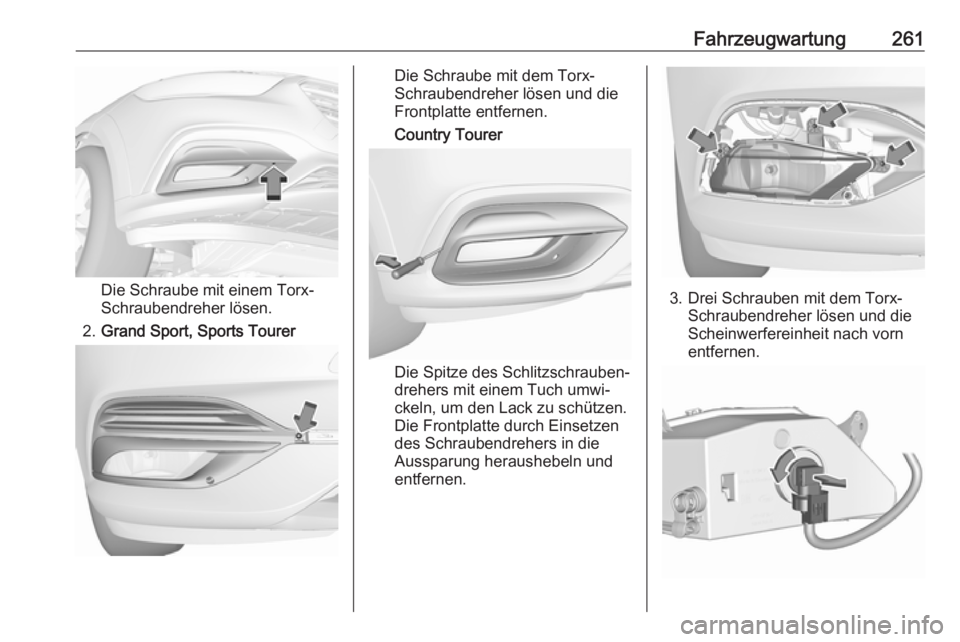

1. Grand Sport, Sports Tourer
Die Spitze eines Schlitzschrau‐
bendrehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Den Schraubendreher in die Aussparung an der Kante der
Abdeckung stecken. Die Abde‐
ckung vorsichtig abhebeln und
lösen.
Country Tourer

Fahrzeugwartung261

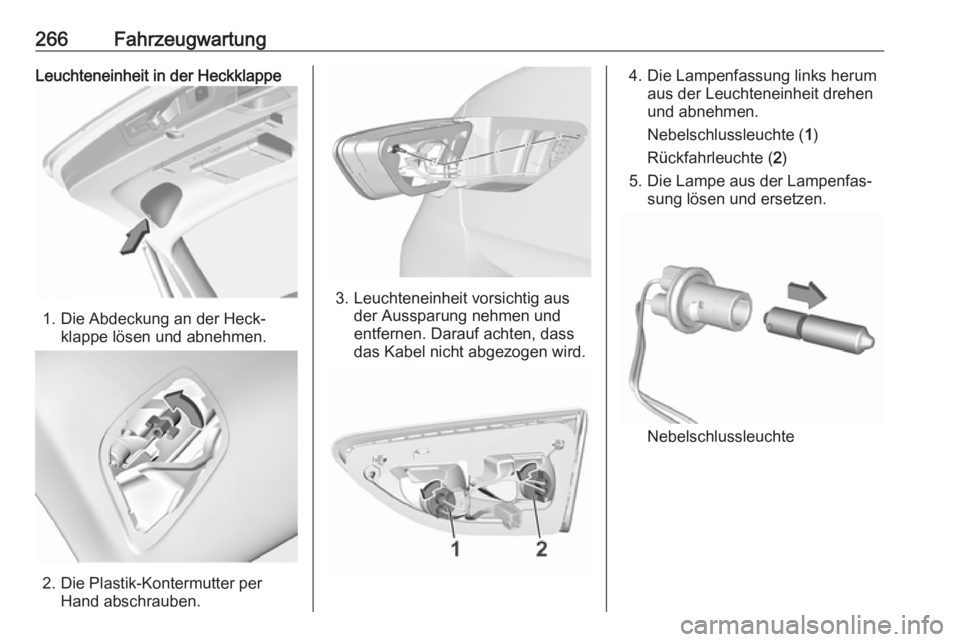

Die Schraube mit einem Torx-
Schraubendreher lösen.
2. Grand Sport, Sports Tourer
Die Schraube mit dem Torx-
Schraubendreher lösen und die
Frontplatte entfernen.
Country Tourer
Die Spitze des Schlitzschrauben‐
drehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Die Frontplatte durch Einsetzen
des Schraubendrehers in die
Aussparung heraushebeln und
entfernen.
3. Drei Schrauben mit dem Torx- Schraubendreher lösen und die
Scheinwerfereinheit nach vorn
entfernen.

262Fahrzeugwartung4. Die Lampenfassung links herumaus der Scheinwerfereinheit
drehen und abnehmen.
5. Den Stecker durch Drücken der Haltelasche lösen.
6. Lampeneinheit ausbauen und ersetzen. Stecker anbringen. Bittebeachten, dass Lampe und
Fassung eine Einheit sind und
zusammen gewechselt werden
müssen.
7. Die Lampenfassung rechts herum
in die Scheinwerfereinheit drehen und einrasten lassen.
8. Scheinwerfereinheit mit den drei Schrauben befestigen.
9. Blende anbringen und Schraube festziehen.
10. Grand Sport, Sports Tourer
Abdeckung anbringen und einras‐ ten lassen.
Rückleuchten
Die Rück- und Bremsleuchten sind
LED-Leuchten. LED-Leuchten im Störungsfall in einer Werkstatt erset‐
zen lassen.
Die Blinker, die Nebelschlussleuchte und das Rückfahrlicht sind für Leucht‐ mittel ausgelegt und können wie
nachfolgend beschrieben ersetzt
werden.Grand Sport
Leuchteneinheit in der Karosserie
1. Abdeckung an der entsprechen‐ den Seite abnehmen.

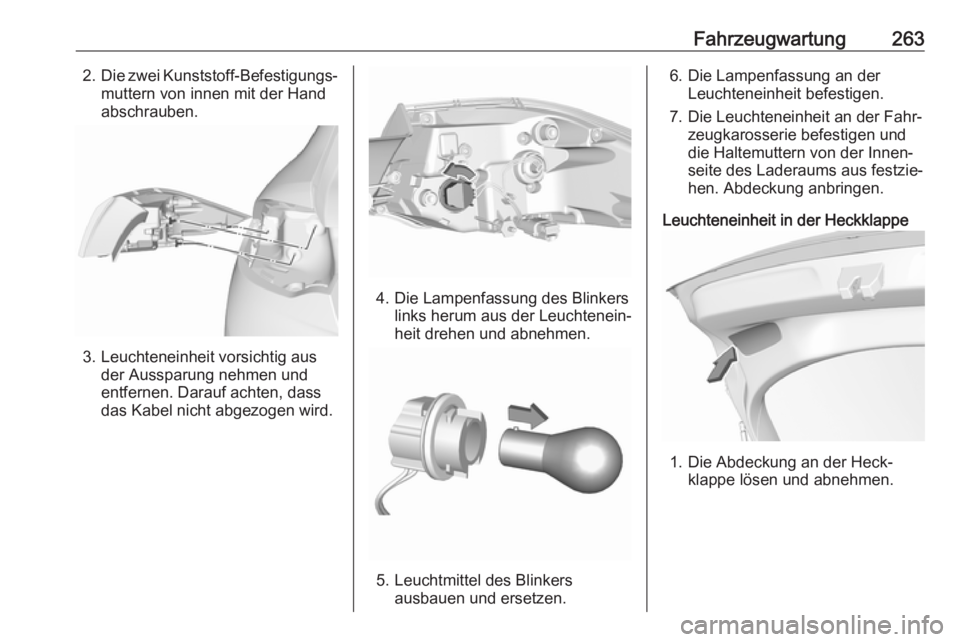

Fahrzeugwartung2632.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Leuchteneinheit vorsichtig aus der Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
4. Die Lampenfassung des Blinkers links herum aus der Leuchtenein‐
heit drehen und abnehmen.
5. Leuchtmittel des Blinkers ausbauen und ersetzen.
6. Die Lampenfassung an derLeuchteneinheit befestigen.
7. Die Leuchteneinheit an der Fahr‐ zeugkarosserie befestigen und
die Haltemuttern von der Innen‐
seite des Laderaums aus festzie‐
hen. Abdeckung anbringen.

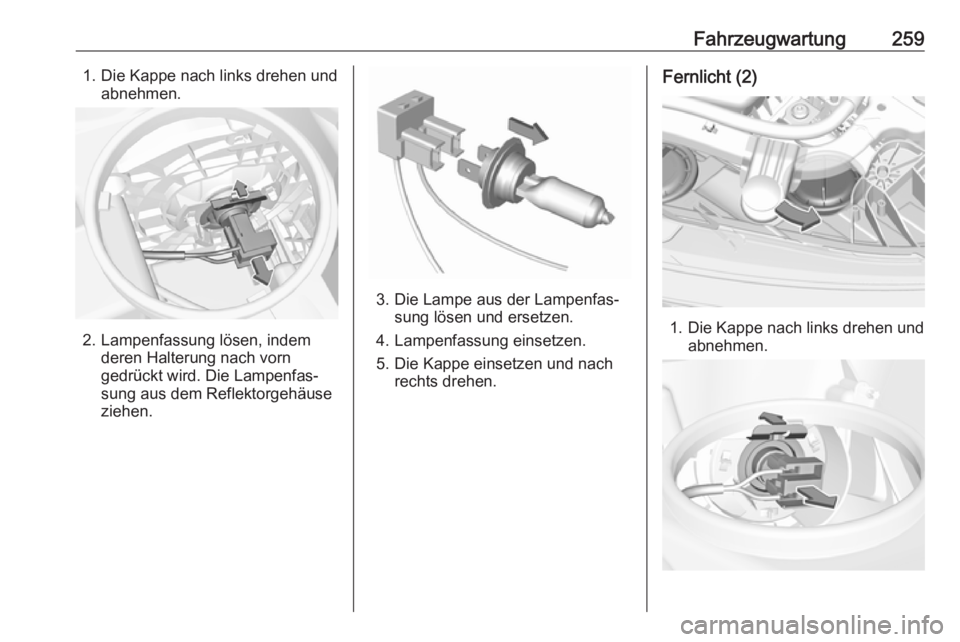

Leuchteneinheit in der Heckklappe
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.

264Fahrzeugwartung

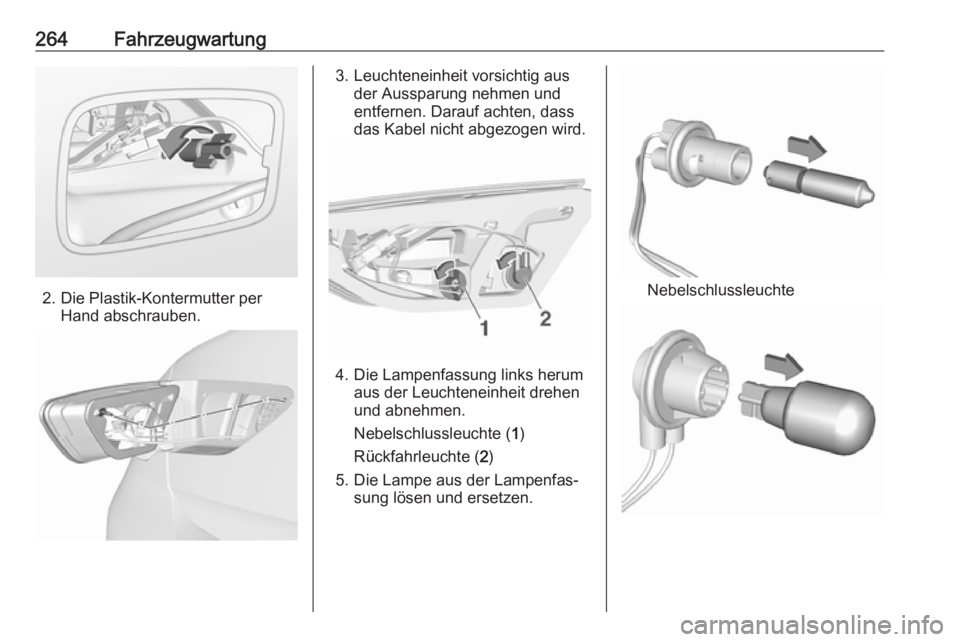

2. Die Plastik-Kontermutter perHand abschrauben.
3. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
4. Die Lampenfassung links herum aus der Leuchteneinheit drehen
und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte

Fahrzeugwartung265Rückfahrleuchte
6. Die Lampenfassung in die Leuchteneinheit einsetzen.
Leuchteneinheit in die Heck‐
klappe einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Sports Tourer, Country Tourer

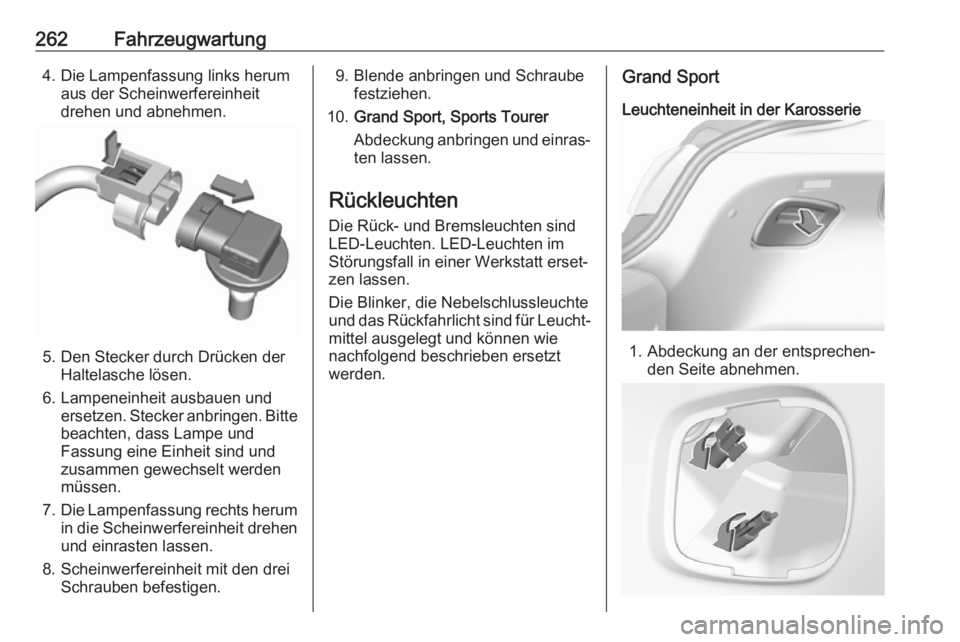

Leuchteneinheit in der Karosserie
1. Die Abdeckungen mit dem Schraubendreher öffnen. Beide
Schrauben lösen und abnehmen.
2. Leuchteneinheit vorsichtig aus der Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
3. Die Lampenfassung des Blinkers links herum aus der Leuchtenein‐
heit drehen und abnehmen.
4. Blinkerleuchte aus der Lampen‐ fassung lösen und ersetzen.
5. Die Lampenfassung an der Leuchteneinheit befestigen.
6. Die Leuchteneinheit in die Karos‐ serie einsetzen und die Schrau‐
ben festziehen. Die Abdeckungen schließen.

266FahrzeugwartungLeuchteneinheit in der Heckklappe
1. Die Abdeckung an der Heck‐klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
4. Die Lampenfassung links herum aus der Leuchteneinheit drehen
und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte

Fahrzeugwartung267
Rückfahrleuchte
6. Die Lampenfassung in die Leuchteneinheit einsetzen.
Leuchteneinheit in die Heck‐
klappe einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.

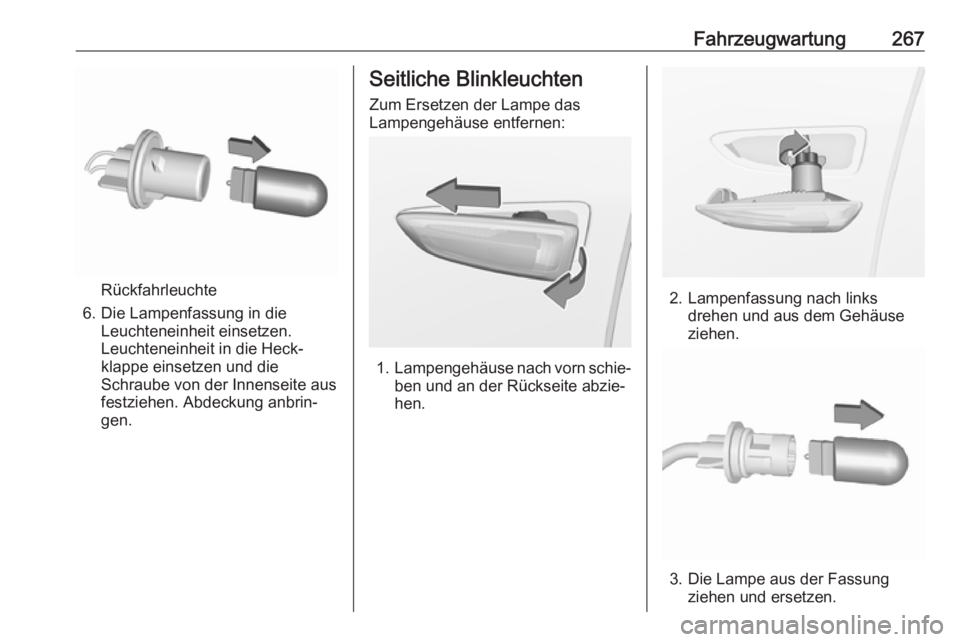

Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampengehäuse nach vorn schie‐
ben und an der Rückseite abzie‐
hen.
2. Lampenfassung nach links drehen und aus dem Gehäuse
ziehen.
3. Die Lampe aus der Fassung ziehen und ersetzen.

268Fahrzeugwartung4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte Die Kennzeichenleuchte ist als LED
ausgeführt und kann nicht gewech‐
selt werden. Defekte LED in einer
Werkstatt ersetzen lassen.
Innenleuchten
Die folgenden Leuchtmittel in einer
Werkstatt ersetzen lassen:
● Innenleuchte, Leseleuchten
● Laderaumleuchte
● InstrumententafelbeleuchtungElektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.

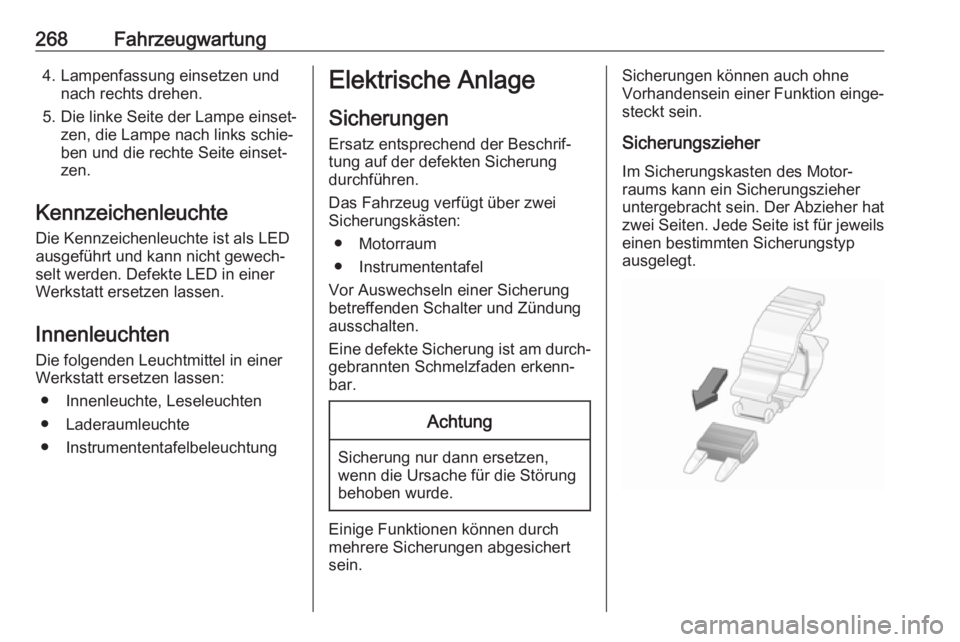

Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein. Der Abzieher hat
zwei Seiten. Jede Seite ist für jeweils
einen bestimmten Sicherungstyp
ausgelegt.
