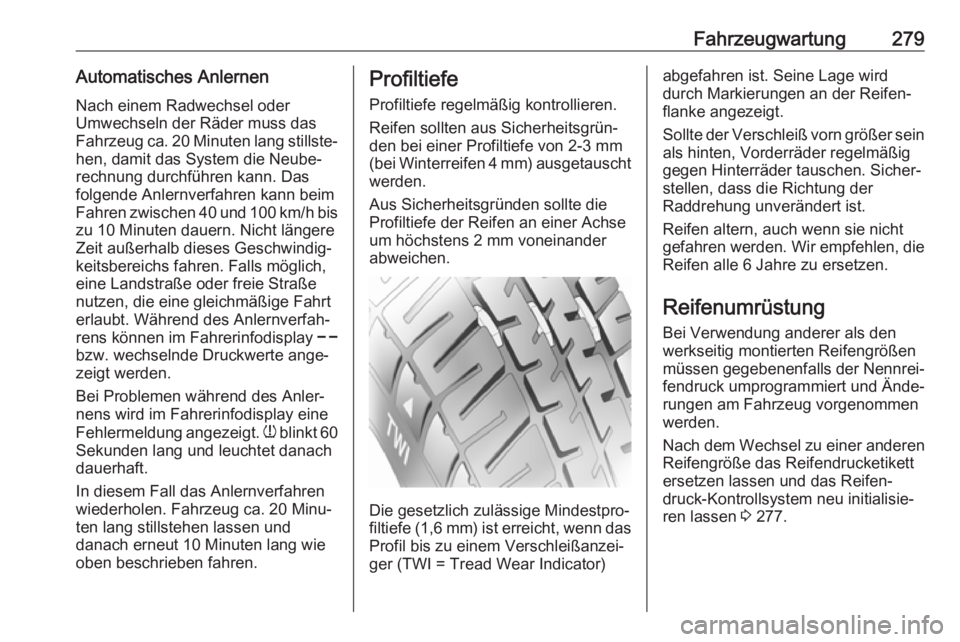

Fahrzeugwartung279Automatisches AnlernenNach einem Radwechsel oder
Umwechseln der Räder muss das
Fahrzeug ca. 20 Minuten lang stillste‐ hen, damit das System die Neube‐
rechnung durchführen kann. Das
folgende Anlernverfahren kann beim
Fahren zwischen 40 und 100 km/h bis zu 10 Minuten dauern. Nicht längere
Zeit außerhalb dieses Geschwindig‐
keitsbereichs fahren. Falls möglich,
eine Landstraße oder freie Straße
nutzen, die eine gleichmäßige Fahrt
erlaubt. Während des Anlernverfah‐
rens können im Fahrerinfodisplay $
bzw. wechselnde Druckwerte ange‐
zeigt werden.
Bei Problemen während des Anler‐
nens wird im Fahrerinfodisplay eine
Fehlermeldung angezeigt. w blinkt 60
Sekunden lang und leuchtet danach
dauerhaft.
In diesem Fall das Anlernverfahren
wiederholen. Fahrzeug ca. 20 Minu‐
ten lang stillstehen lassen und
danach erneut 10 Minuten lang wie oben beschrieben fahren.Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Nennrei‐
fendruck umprogrammiert und Ände‐
rungen am Fahrzeug vorgenommen
werden.
Nach dem Wechsel zu einer anderen
Reifengröße das Reifendrucketikett
ersetzen lassen und das Reifen‐
druck-Kontrollsystem neu initialisie‐
ren lassen 3 277.

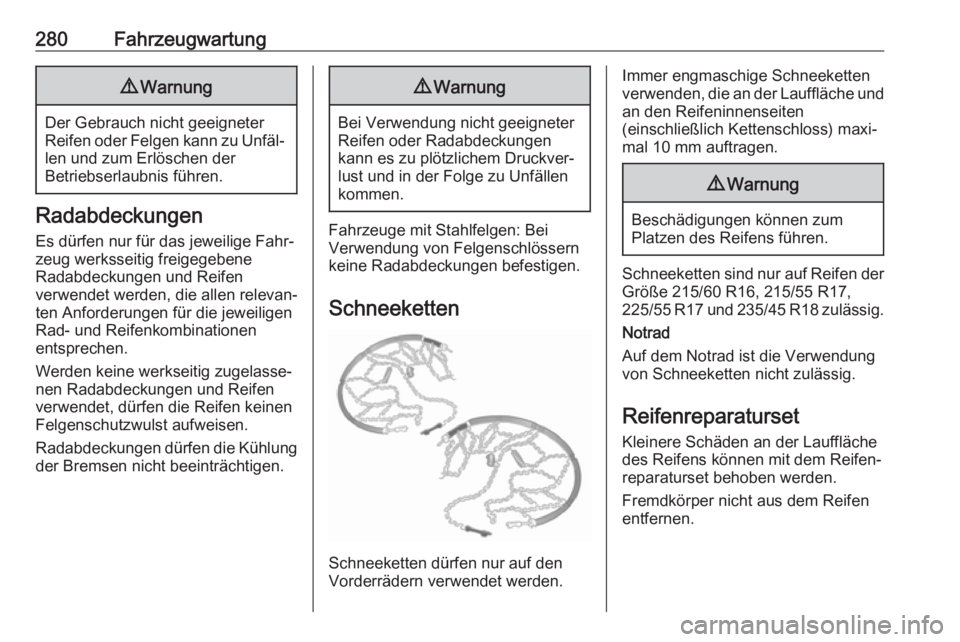

280Fahrzeugwartung9Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei
Verwendung von Felgenschlössern
keine Radabdeckungen befestigen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind nur auf Reifen der
Größe 215/60 R16, 215/55 R17,
225/55 R17 und 235/45 R18 zulässig.
Notrad
Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.
ReifenreparatursetKleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.

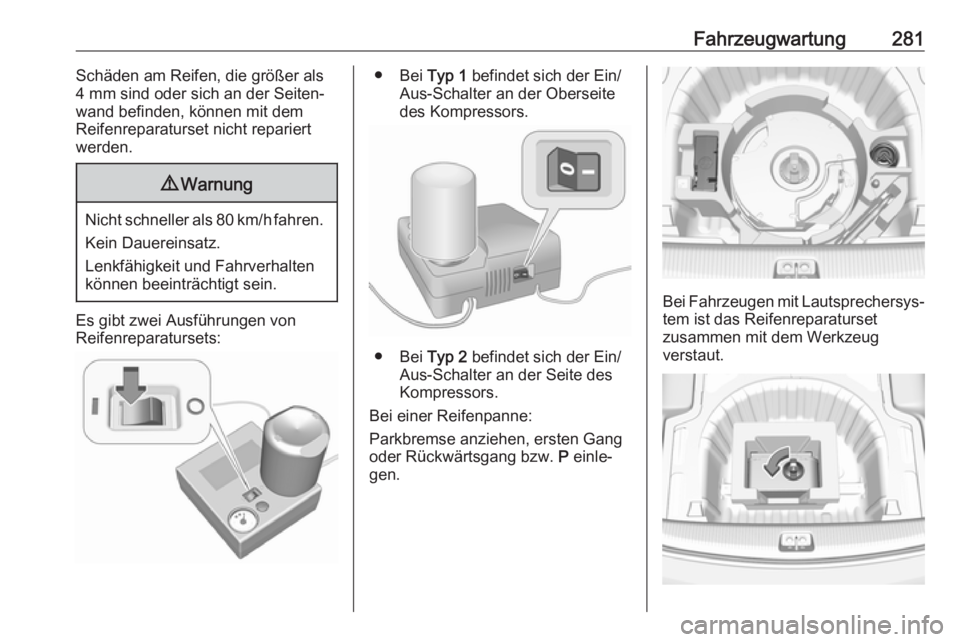

Fahrzeugwartung281Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Kein Dauereinsatz.
Lenkfähigkeit und Fahrverhalten
können beeinträchtigt sein.
Es gibt zwei Ausführungen von
Reifenreparatursets:
● Bei Typ 1 befindet sich der Ein/
Aus-Schalter an der Oberseite
des Kompressors.
● Bei Typ 2 befindet sich der Ein/
Aus-Schalter an der Seite des
Kompressors.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Bei Fahrzeugen mit Lautsprechersys‐ tem ist das Reifenreparaturset
zusammen mit dem Werkzeug
verstaut.

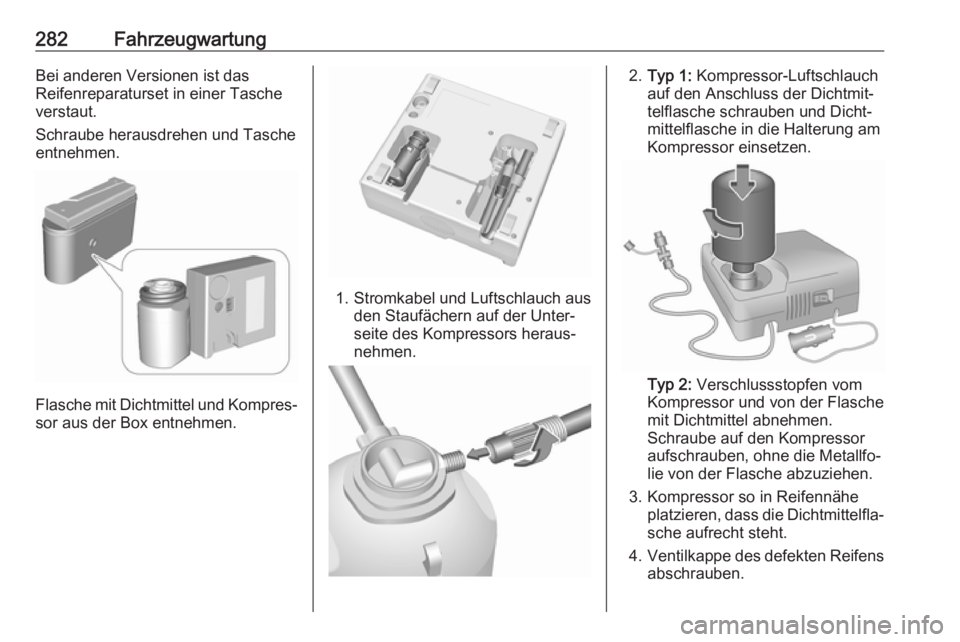

282FahrzeugwartungBei anderen Versionen ist das
Reifenreparaturset in einer Tasche
verstaut.
Schraube herausdrehen und Tasche
entnehmen.
Flasche mit Dichtmittel und Kompres‐
sor aus der Box entnehmen.
1. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
2. Typ 1: Kompressor-Luftschlauch
auf den Anschluss der Dichtmit‐
telflasche schrauben und Dicht‐
mittelflasche in die Halterung am
Kompressor einsetzen.
Typ 2: Verschlussstopfen vom
Kompressor und von der Flasche
mit Dichtmittel abnehmen.
Schraube auf den Kompressor
aufschrauben, ohne die Metallfo‐
lie von der Flasche abzuziehen.
3. Kompressor so in Reifennähe platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
4. Ventilkappe des defekten Reifens
abschrauben.

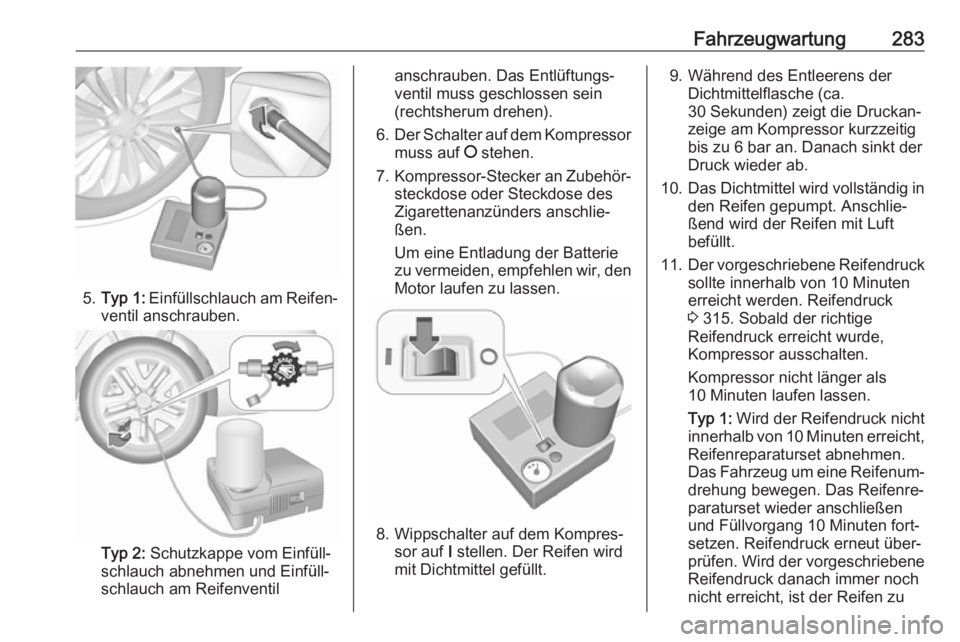

Fahrzeugwartung283
5.Typ 1: Einfüllschlauch am Reifen‐
ventil anschrauben.
Typ 2: Schutzkappe vom Einfüll‐
schlauch abnehmen und Einfüll‐
schlauch am Reifenventil
anschrauben. Das Entlüftungs‐
ventil muss geschlossen sein
(rechtsherum drehen).
6. Der Schalter auf dem Kompressor
muss auf J stehen.
7. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des
Zigarettenanzünders anschlie‐
ßen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
8. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
9. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
10. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
11. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 315. Sobald der richtige
Reifendruck erreicht wurde,
Kompressor ausschalten.
Kompressor nicht länger als
10 Minuten laufen lassen.
Typ 1: Wird der Reifendruck nicht
innerhalb von 10 Minuten erreicht,
Reifenreparaturset abnehmen.
Das Fahrzeug um eine Reifenum‐ drehung bewegen. Das Reifenre‐
paraturset wieder anschließen
und Füllvorgang 10 Minuten fort‐
setzen. Reifendruck erneut über‐
prüfen. Wird der vorgeschriebene Reifendruck danach immer nochnicht erreicht, ist der Reifen zu

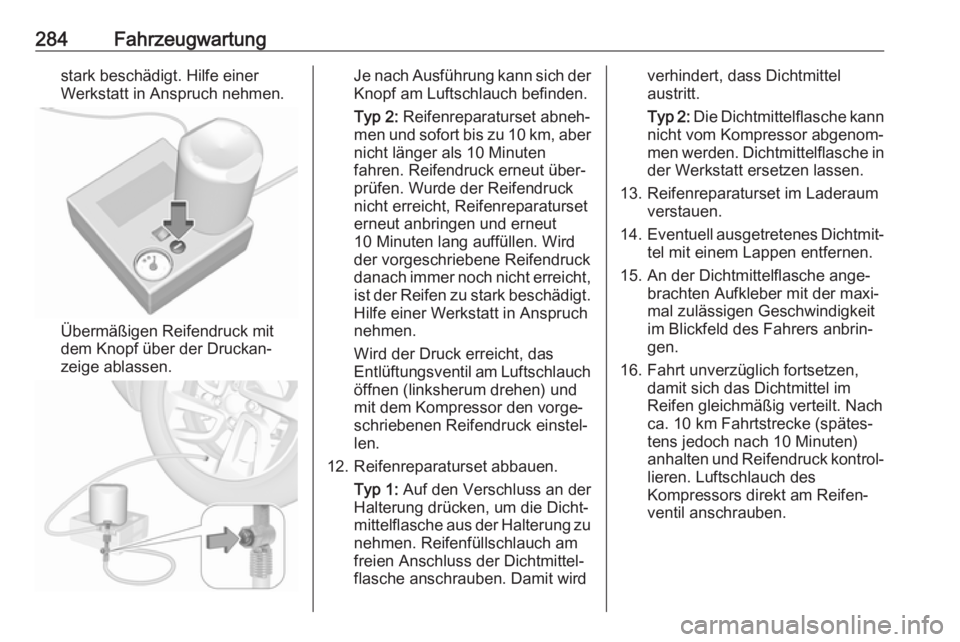

284Fahrzeugwartungstark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Je nach Ausführung kann sich der
Knopf am Luftschlauch befinden.
Typ 2: Reifenreparaturset abneh‐
men und sofort bis zu 10 km, aber nicht länger als 10 Minuten
fahren. Reifendruck erneut über‐ prüfen. Wurde der Reifendruck
nicht erreicht, Reifenreparaturset
erneut anbringen und erneut
10 Minuten lang auffüllen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Wird der Druck erreicht, das
Entlüftungsventil am Luftschlauch
öffnen (linksherum drehen) und
mit dem Kompressor den vorge‐
schriebenen Reifendruck einstel‐
len.
12. Reifenreparaturset abbauen. Typ 1: Auf den Verschluss an der
Halterung drücken, um die Dicht‐
mittelflasche aus der Halterung zu nehmen. Reifenfüllschlauch am
freien Anschluss der Dichtmittel‐ flasche anschrauben. Damit wirdverhindert, dass Dichtmittel
austritt.
Typ 2: Die Dichtmittelflasche kann
nicht vom Kompressor abgenom‐
men werden. Dichtmittelflasche in der Werkstatt ersetzen lassen.
13. Reifenreparaturset im Laderaum verstauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach 10 Minuten)
anhalten und Reifendruck kontrol‐
lieren. Luftschlauch des
Kompressors direkt am Reifen‐
ventil anschrauben.

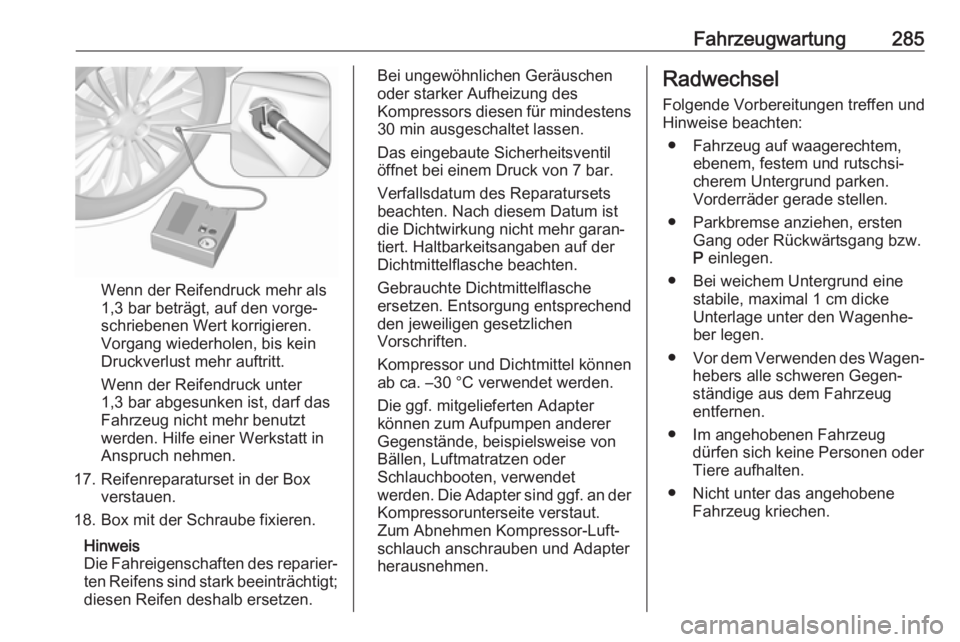

Fahrzeugwartung285
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
17. Reifenreparaturset in der Box verstauen.
18. Box mit der Schraube fixieren.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens
30 min ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Die ggf. mitgelieferten Adapter
können zum Aufpumpen anderer
Gegenstände, beispielsweise von
Bällen, Luftmatratzen oder
Schlauchbooten, verwendet
werden. Die Adapter sind ggf. an der Kompressorunterseite verstaut.
Zum Abnehmen Kompressor-Luft‐ schlauch anschrauben und Adapter
herausnehmen.Radwechsel
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐ ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐ ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.

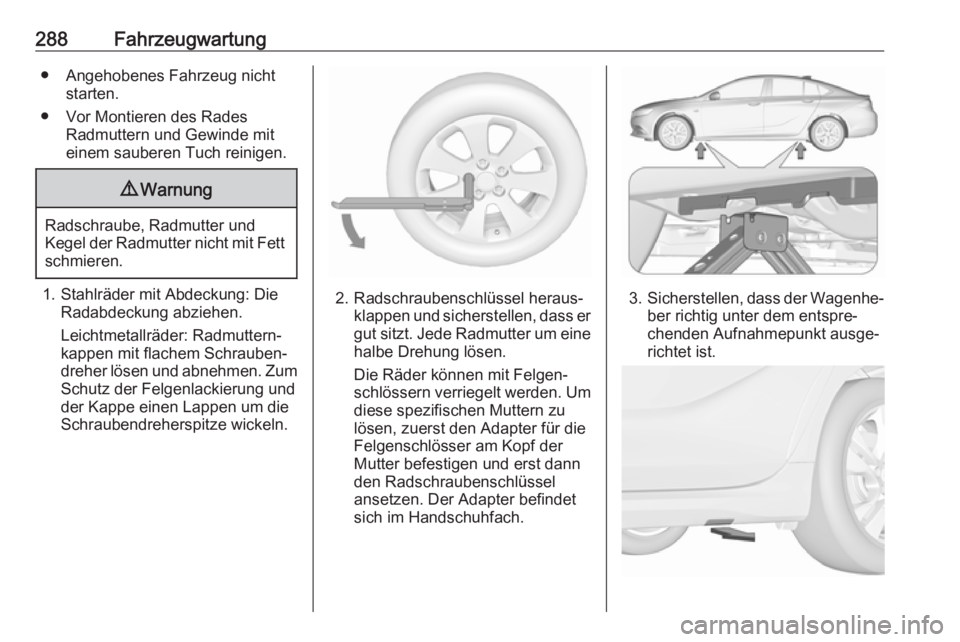

286Fahrzeugwartung● Angehobenes Fahrzeug nichtstarten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.

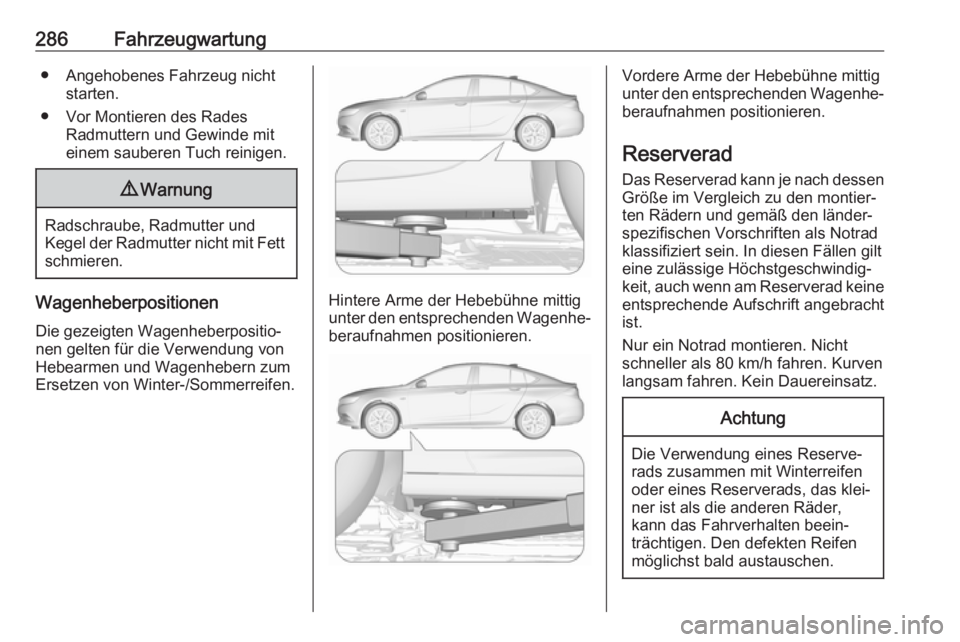

Wagenheberpositionen
Die gezeigten Wagenheberpositio‐
nen gelten für die Verwendung von
Hebearmen und Wagenhebern zum
Ersetzen von Winter-/Sommerreifen.Hintere Arme der Hebebühne mittig
unter den entsprechenden Wagenhe‐ beraufnahmen positionieren.
Vordere Arme der Hebebühne mittig
unter den entsprechenden Wagenhe‐
beraufnahmen positionieren.

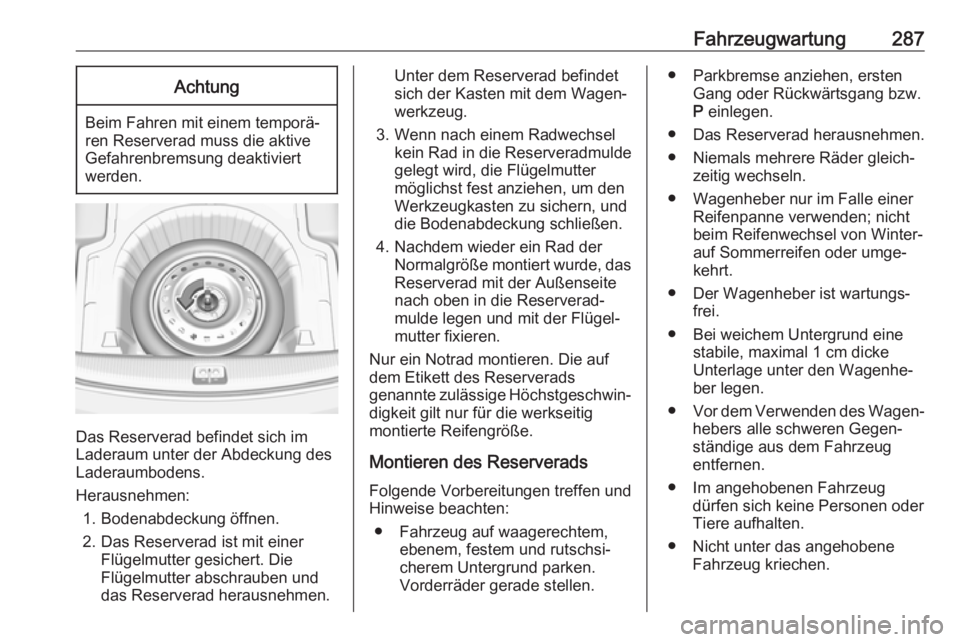

Reserverad
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐ ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein. In diesen Fällen gilt eine zulässige Höchstgeschwindig‐
keit, auch wenn am Reserverad keine
entsprechende Aufschrift angebracht
ist.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.

Fahrzeugwartung287Achtung
Beim Fahren mit einem temporä‐
ren Reserverad muss die aktive Gefahrenbremsung deaktiviert
werden.
Das Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens.
Herausnehmen: 1. Bodenabdeckung öffnen.
2. Das Reserverad ist mit einer Flügelmutter gesichert. Die
Flügelmutter abschrauben und
das Reserverad herausnehmen.
Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
3. Wenn nach einem Radwechsel kein Rad in die Reserveradmulde
gelegt wird, die Flügelmutter
möglichst fest anziehen, um den
Werkzeugkasten zu sichern, und
die Bodenabdeckung schließen.
4. Nachdem wieder ein Rad der Normalgröße montiert wurde, das
Reserverad mit der Außenseite
nach oben in die Reserverad‐
mulde legen und mit der Flügel‐
mutter fixieren.
Nur ein Notrad montieren. Die auf
dem Etikett des Reserverads
genannte zulässige Höchstgeschwin‐ digkeit gilt nur für die werkseitig
montierte Reifengröße.
Montieren des Reserverads
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Das Reserverad herausnehmen. ● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐ ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.

288Fahrzeugwartung● Angehobenes Fahrzeug nichtstarten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Stahlräder mit Abdeckung: Die Radabdeckung abziehen.
Leichtmetallräder: Radmuttern‐
kappen mit flachem Schrauben‐
dreher lösen und abnehmen. Zum Schutz der Felgenlackierung und
der Kappe einen Lappen um die
Schraubendreherspitze wickeln.2. Radschraubenschlüssel heraus‐ klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine halbe Drehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um
diese spezifischen Muttern zu
lösen, zuerst den Adapter für die
Felgenschlösser am Kopf der
Mutter befestigen und erst dann
den Radschraubenschlüssel
ansetzen. Der Adapter befindet
sich im Handschuhfach.3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Aufnahmepunkt ausge‐
richtet ist.
