Fahrzeugwartung289Einige Fahrzeuge verfügen über
Schwellerverkleidungen mit
abgedeckten Aufnahmepunkten
für den Wagenheber. Zuerst die
Abdeckung des entsprechenden
Aufnahmepunktes abziehen.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem Aufnahmepunkt so positionieren,
dass er nicht abrutschen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radmuttern herausdrehen.
6. Rad wechseln.
7. Radmuttern eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Das Anzugsmoment
beträgt 140 Nmfür alle Modelle
außer GSi. GSi-Modelle haben
ein Anzugsmoment von 190 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren.
11. Abdeckung des Wagenheberan‐ satzpunkts anbringen, falls sie
zuvor abgenommen wurde.
12. Das ersetzte Rad, das Wagen‐ werkzeug 3 273 und den Adapter
für die Felgenschlösser 3 78
sicher verstauen.
13. Reifendruck des montierten Reifens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
Verstauen des größeren
Originalrads in der
Reserveradmulde
Ein beschädigtes Originalrad mit der
Außenseite nach oben in die Reser‐
veradmulde legen, am Gewindebol‐
zen eine Verlängerungsschraube
anbringen und das Rad mit der
Flügelmutter fixieren. Die Verlänge‐
rungsschraube befindet sich beim
Wagenwerkzeug 3 273. So sichern
Sie das Rad:

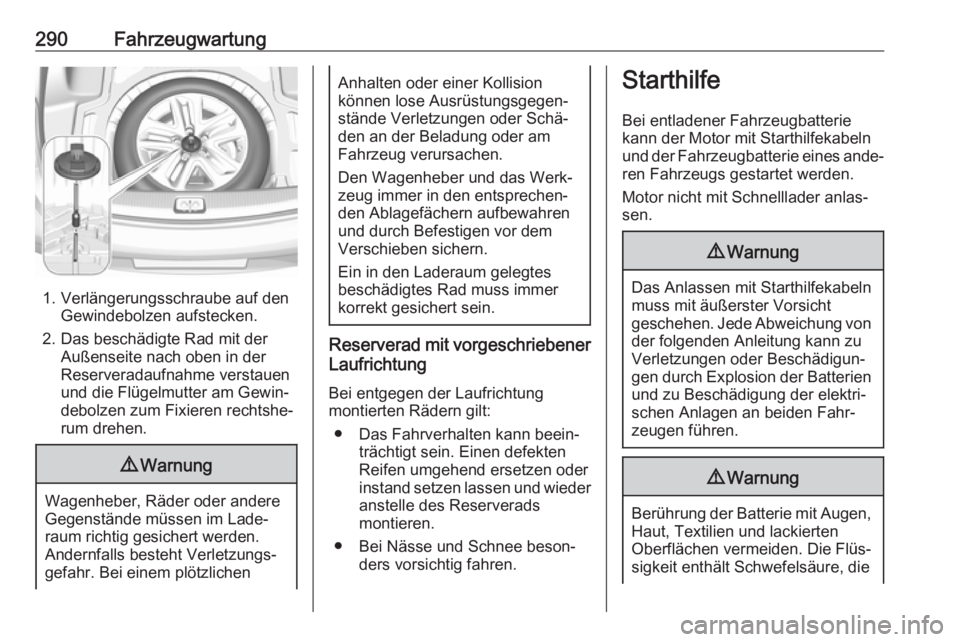

290Fahrzeugwartung
1. Verlängerungsschraube auf denGewindebolzen aufstecken.
2. Das beschädigte Rad mit der Außenseite nach oben in der
Reserveradaufnahme verstauen
und die Flügelmutter am Gewin‐
debolzen zum Fixieren rechtshe‐
rum drehen.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Bei einem plötzlichen
Anhalten oder einer Kollision
können lose Ausrüstungsgegen‐
stände Verletzungen oder Schä‐
den an der Beladung oder am
Fahrzeug verursachen.
Den Wagenheber und das Werk‐
zeug immer in den entsprechen‐
den Ablagefächern aufbewahren
und durch Befestigen vor dem
Verschieben sichern.
Ein in den Laderaum gelegtes
beschädigtes Rad muss immer
korrekt gesichert sein.
Reserverad mit vorgeschriebener
Laufrichtung
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.
Starthilfe
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.
Motor nicht mit Schnelllader anlas‐sen.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Flüs‐
sigkeit enthält Schwefelsäure, die

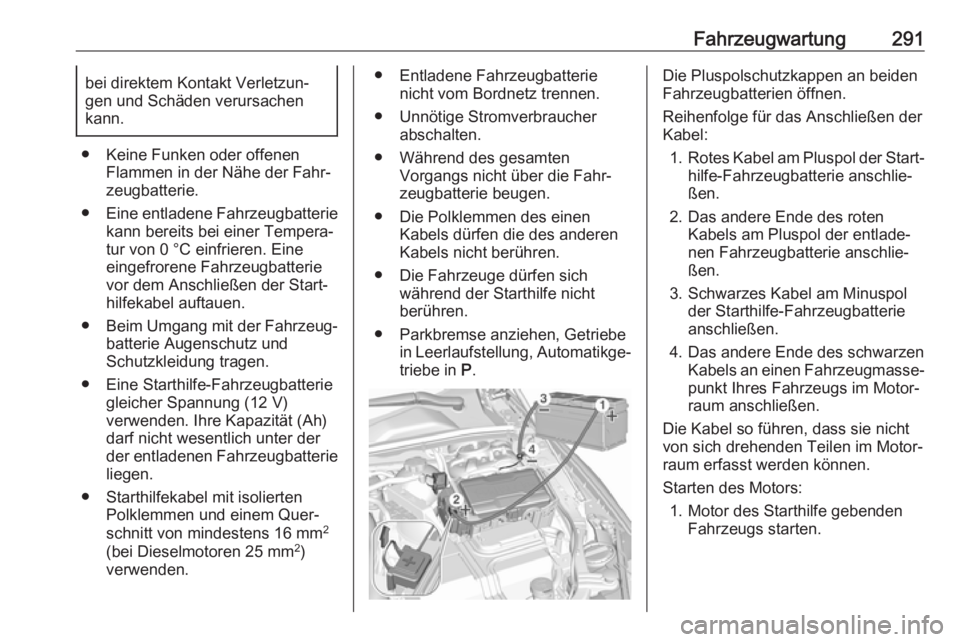

Fahrzeugwartung291bei direktem Kontakt Verletzun‐
gen und Schäden verursachen
kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐ tur von 0 °C einfrieren. Eine
eingefrorene Fahrzeugbatterie
vor dem Anschließen der Start‐
hilfekabel auftauen.
● Beim Umgang mit der Fahrzeug‐
batterie Augenschutz und
Schutzkleidung tragen.
● Eine Starthilfe-Fahrzeugbatterie gleicher Spannung (12 V)
verwenden. Ihre Kapazität (Ah)
darf nicht wesentlich unter der
der entladenen Fahrzeugbatterie
liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.Die Pluspolschutzkappen an beiden
Fahrzeugbatterien öffnen.
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am Pluspol der Start‐
hilfe-Fahrzeugbatterie anschlie‐
ßen.
2. Das andere Ende des roten Kabels am Pluspol der entlade‐
nen Fahrzeugbatterie anschlie‐
ßen.
3. Schwarzes Kabel am Minuspol der Starthilfe-Fahrzeugbatterie
anschließen.
4. Das andere Ende des schwarzen Kabels an einen Fahrzeugmasse‐
punkt Ihres Fahrzeugs im Motor‐
raum anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.

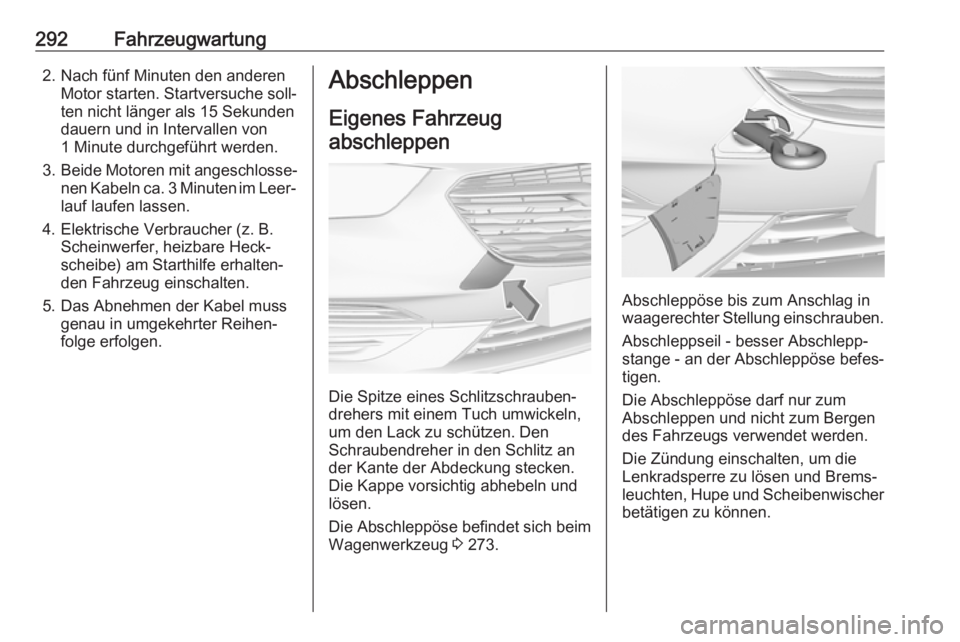

292Fahrzeugwartung2. Nach fünf Minuten den anderenMotor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐ lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug abschleppen
Die Spitze eines Schlitzschrauben‐
drehers mit einem Tuch umwickeln,
um den Lack zu schützen. Den
Schraubendreher in den Schlitz an
der Kante der Abdeckung stecken.
Die Kappe vorsichtig abhebeln und lösen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 273.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.

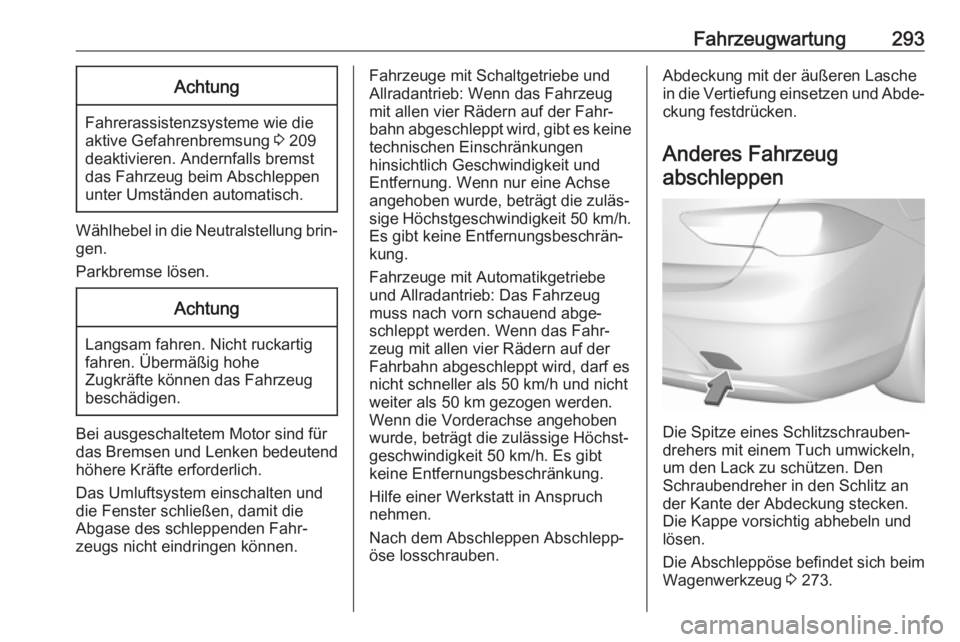

Fahrzeugwartung293Achtung
Fahrerassistenzsysteme wie die
aktive Gefahrenbremsung 3 209
deaktivieren. Andernfalls bremst
das Fahrzeug beim Abschleppen
unter Umständen automatisch.
Wählhebel in die Neutralstellung brin‐
gen.
Parkbremse lösen.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Übermäßig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.
Fahrzeuge mit Schaltgetriebe und
Allradantrieb: Wenn das Fahrzeug
mit allen vier Rädern auf der Fahr‐
bahn abgeschleppt wird, gibt es keine technischen Einschränkungen
hinsichtlich Geschwindigkeit und
Entfernung. Wenn nur eine Achse
angehoben wurde, beträgt die zuläs‐
sige Höchstgeschwindigkeit 50 km/h.
Es gibt keine Entfernungsbeschrän‐
kung.
Fahrzeuge mit Automatikgetriebe
und Allradantrieb: Das Fahrzeug
muss nach vorn schauend abge‐ schleppt werden. Wenn das Fahr‐
zeug mit allen vier Rädern auf der
Fahrbahn abgeschleppt wird, darf es
nicht schneller als 50 km/h und nicht
weiter als 50 km gezogen werden.
Wenn die Vorderachse angehoben
wurde, beträgt die zulässige Höchst‐
geschwindigkeit 50 km/h. Es gibt
keine Entfernungsbeschränkung.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.Abdeckung mit der äußeren Lasche in die Vertiefung einsetzen und Abde‐ ckung festdrücken.
Anderes Fahrzeug abschleppen
Die Spitze eines Schlitzschrauben‐
drehers mit einem Tuch umwickeln,
um den Lack zu schützen. Den
Schraubendreher in den Schlitz an
der Kante der Abdeckung stecken.
Die Kappe vorsichtig abhebeln und
lösen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 273.

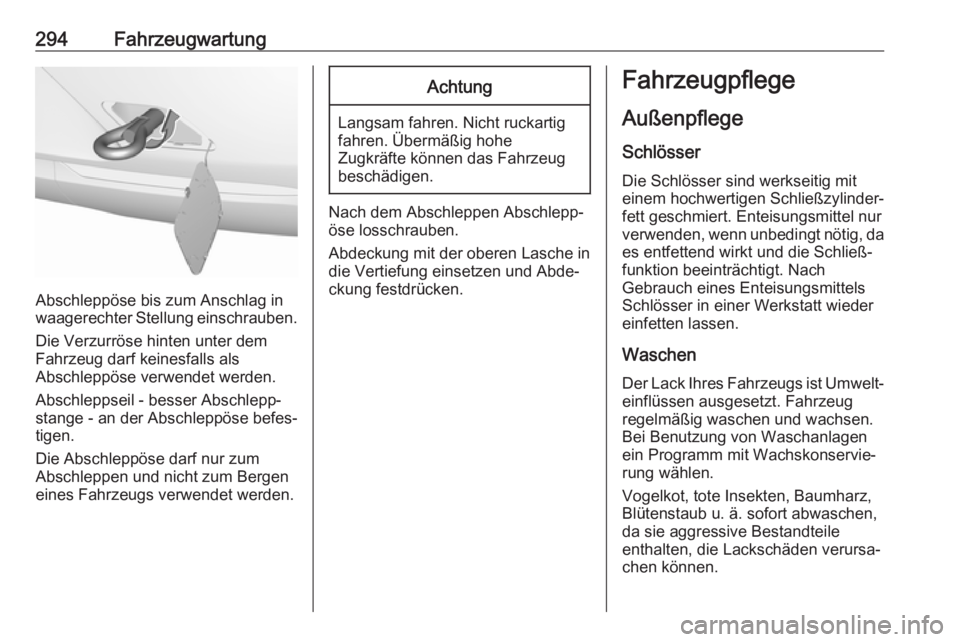

294Fahrzeugwartung
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Übermäßig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der oberen Lasche in
die Vertiefung einsetzen und Abde‐
ckung festdrücken.
Fahrzeugpflege
Außenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur
verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.

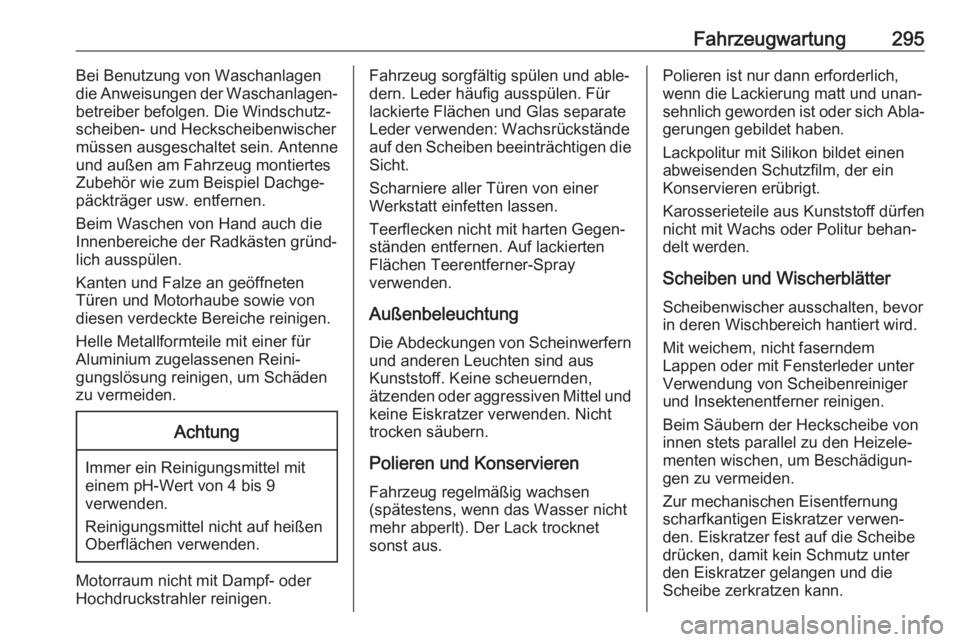

Fahrzeugwartung295Bei Benutzung von Waschanlagen
die Anweisungen der Waschanlagen‐
betreiber befolgen. Die Windschutz‐
scheiben- und Heckscheibenwischer
müssen ausgeschaltet sein. Antenne
und außen am Fahrzeug montiertes
Zubehör wie zum Beispiel Dachge‐
päckträger usw. entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate Leder verwenden: Wachsrückständeauf den Scheiben beeinträchtigen die Sicht.
Scharniere aller Türen von einer
Werkstatt einfetten lassen.
Teerflecken nicht mit harten Gegen‐
ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden,
ätzenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und KonservierenFahrzeug regelmäßig wachsen
(spätestens, wenn das Wasser nicht
mehr abperlt). Der Lack trocknet
sonst aus.Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Abla‐
gerungen gebildet haben.
Lackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter
Scheibenwischer ausschalten, bevor
in deren Wischbereich hantiert wird.
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.

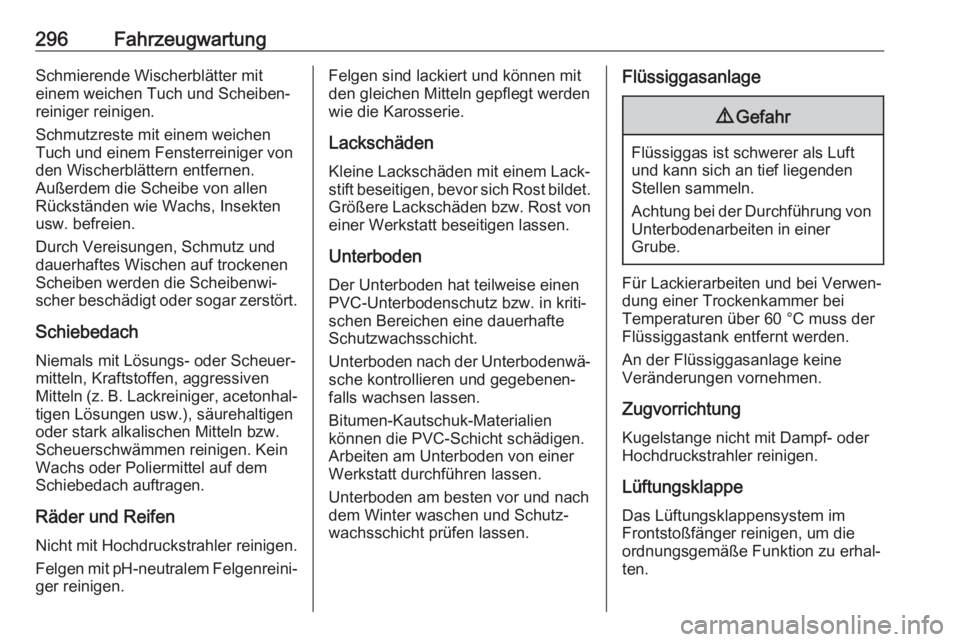

296FahrzeugwartungSchmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.
Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen.
Außerdem die Scheibe von allen
Rückständen wie Wachs, Insekten
usw. befreien.
Durch Vereisungen, Schmutz und dauerhaftes Wischen auf trockenen Scheiben werden die Scheibenwi‐
scher beschädigt oder sogar zerstört.
Schiebedach Niemals mit Lösungs- oder Scheuer‐mitteln, Kraftstoffen, aggressiven
Mitteln (z. B. Lackreiniger, acetonhal‐
tigen Lösungen usw.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen. Kein
Wachs oder Poliermittel auf dem
Schiebedach auftragen.
Räder und Reifen
Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐
ger reinigen.Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden wie die Karosserie.
Lackschäden
Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet. Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien
können die PVC-Schicht schädigen.
Arbeiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Grube.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei
Temperaturen über 60 °C muss der
Flüssiggastank entfernt werden.
An der Flüssiggasanlage keine
Veränderungen vornehmen.
Zugvorrichtung
Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Lüftungsklappe
Das Lüftungsklappensystem im
Frontstoßfänger reinigen, um die
ordnungsgemäße Funktion zu erhal‐
ten.

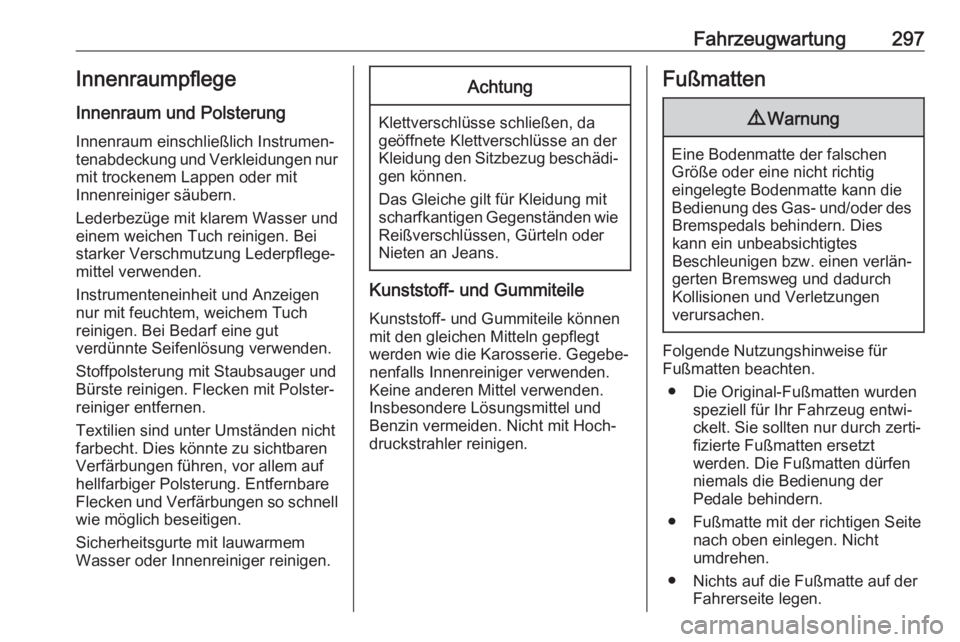

Fahrzeugwartung297Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit
Innenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrumenteneinheit und Anzeigen
nur mit feuchtem, weichem Tuch
reinigen. Bei Bedarf eine gut
verdünnte Seifenlösung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐
reiniger entfernen.
Textilien sind unter Umständen nicht
farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da
geöffnete Klettverschlüsse an der
Kleidung den Sitzbezug beschädi‐ gen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüssen, Gürteln oder
Nieten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt
werden wie die Karosserie. Gegebe‐ nenfalls Innenreiniger verwenden.
Keine anderen Mittel verwenden.
Insbesondere Lösungsmittel und
Benzin vermeiden. Nicht mit Hoch‐
druckstrahler reinigen.
Fußmatten9 Warnung
Eine Bodenmatte der falschen
Größe oder eine nicht richtig
eingelegte Bodenmatte kann die
Bedienung des Gas- und/oder des Bremspedals behindern. Dies
kann ein unbeabsichtigtes
Beschleunigen bzw. einen verlän‐
gerten Bremsweg und dadurch
Kollisionen und Verletzungen
verursachen.
Folgende Nutzungshinweise für
Fußmatten beachten.
● Die Original-Fußmatten wurden speziell für Ihr Fahrzeug entwi‐
ckelt. Sie sollten nur durch zerti‐
fizierte Fußmatten ersetzt
werden. Die Fußmatten dürfen
niemals die Bedienung der
Pedale behindern.
● Fußmatte mit der richtigen Seite nach oben einlegen. Nicht
umdrehen.
● Nichts auf die Fußmatte auf der Fahrerseite legen.

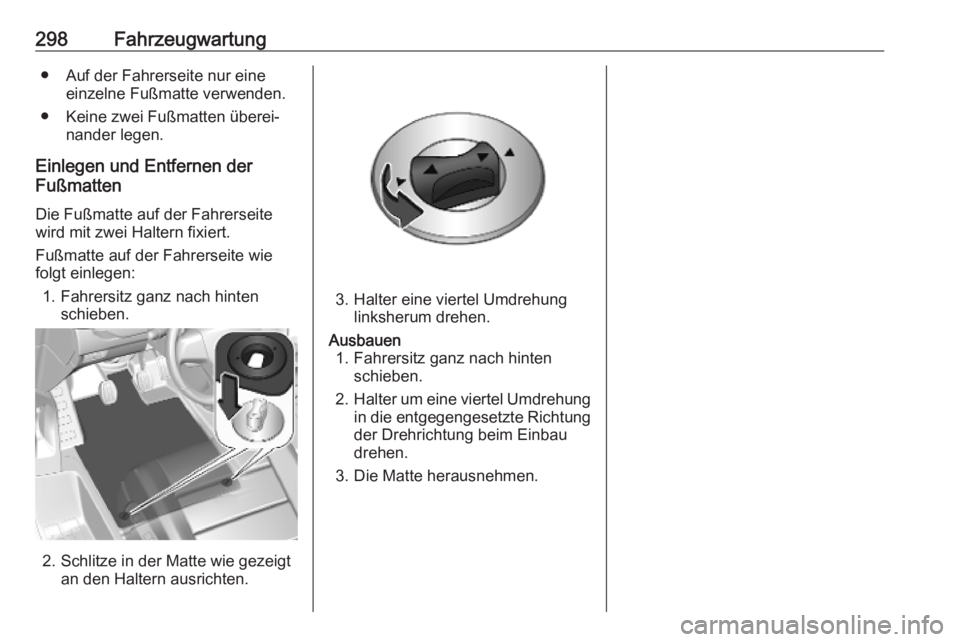

298Fahrzeugwartung● Auf der Fahrerseite nur eineeinzelne Fußmatte verwenden.
● Keine zwei Fußmatten überei‐ nander legen.
Einlegen und Entfernen der
Fußmatten
Die Fußmatte auf der Fahrerseite
wird mit zwei Haltern fixiert.
Fußmatte auf der Fahrerseite wie
folgt einlegen:
1. Fahrersitz ganz nach hinten schieben.
2. Schlitze in der Matte wie gezeigtan den Haltern ausrichten.
3. Halter eine viertel Umdrehung linksherum drehen.
Ausbauen1. Fahrersitz ganz nach hinten schieben.
2. Halter um eine viertel Umdrehung
in die entgegengesetzte Richtung
der Drehrichtung beim Einbau
drehen.
3. Die Matte herausnehmen.
