OPEL INSIGNIA BREAK 2020 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2020, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2020Pages: 311, PDF Size: 9.31 MB
Page 31 of 311

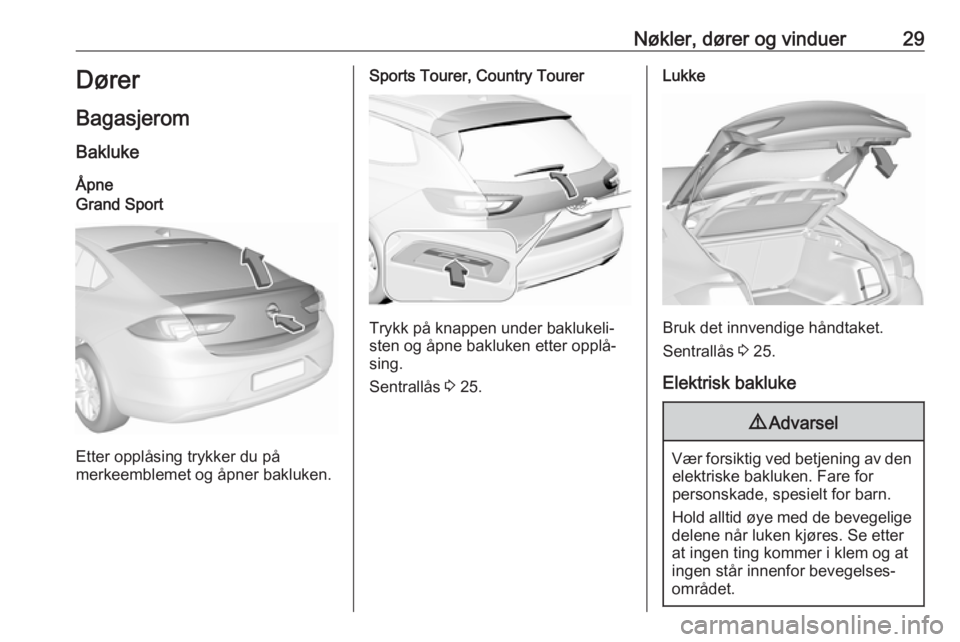

Nøkler, dører og vinduer29Dører
Bagasjerom
Bakluke
ÅpneGrand Sport
Etter opplåsing trykker du på
merkeemblemet og åpner bakluken.
Sports Tourer, Country Tourer
Trykk på knappen under baklukeli‐
sten og åpne bakluken etter opplå‐
sing.
Sentrallås 3 25.
Lukke
Bruk det innvendige håndtaket.
Sentrallås 3 25.
Elektrisk bakluke
9 Advarsel
Vær forsiktig ved betjening av den
elektriske bakluken. Fare for
personskade, spesielt for barn.
Hold alltid øye med de bevegelige
delene når luken kjøres. Se etter
at ingen ting kommer i klem og at
ingen står innenfor bevegelses‐
området.
Page 32 of 311

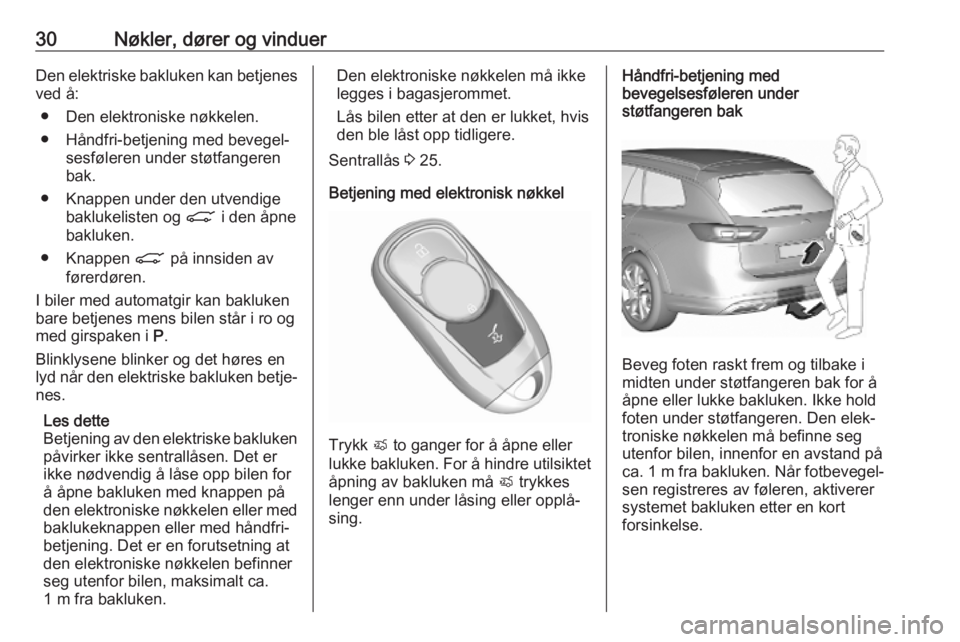

30Nøkler, dører og vinduerDen elektriske bakluken kan betjenesved å:
● Den elektroniske nøkkelen.
● Håndfri-betjening med bevegel‐ sesføleren under støtfangeren
bak.
● Knappen under den utvendige baklukelisten og C i den åpne
bakluken.
● Knappen C på innsiden av
førerdøren.
I biler med automatgir kan bakluken
bare betjenes mens bilen står i ro og
med girspaken i P.
Blinklysene blinker og det høres en
lyd når den elektriske bakluken betje‐
nes.
Les dette
Betjening av den elektriske bakluken
påvirker ikke sentrallåsen. Det er
ikke nødvendig å låse opp bilen for
å åpne bakluken med knappen på den elektroniske nøkkelen eller med baklukeknappen eller med håndfri-
betjening. Det er en forutsetning at
den elektroniske nøkkelen befinner
seg utenfor bilen, maksimalt ca.
1 m fra bakluken.Den elektroniske nøkkelen må ikke
legges i bagasjerommet.
Lås bilen etter at den er lukket, hvis den ble låst opp tidligere.
Sentrallås 3 25.
Betjening med elektronisk nøkkel
Trykk X to ganger for å åpne eller
lukke bakluken. For å hindre utilsiktet åpning av bakluken må X trykkes
lenger enn under låsing eller opplå‐
sing.
Håndfri-betjening med
bevegelsesføleren under
støtfangeren bak
Beveg foten raskt frem og tilbake i
midten under støtfangeren bak for å
åpne eller lukke bakluken. Ikke hold
foten under støtfangeren. Den elek‐ troniske nøkkelen må befinne segutenfor bilen, innenfor en avstand på
ca. 1 m fra bakluken. Når fotbevegel‐
sen registreres av føleren, aktiverer
systemet bakluken etter en kort
forsinkelse.
Page 33 of 311

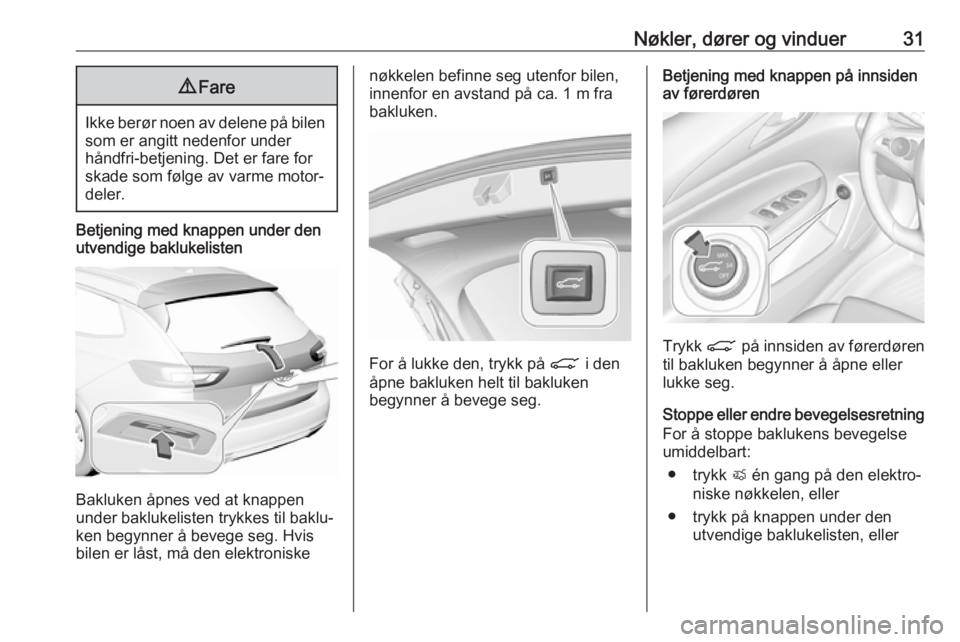

Nøkler, dører og vinduer319Fare
Ikke berør noen av delene på bilen
som er angitt nedenfor under
håndfri-betjening. Det er fare for
skade som følge av varme motor‐
deler.
Betjening med knappen under den
utvendige baklukelisten
Bakluken åpnes ved at knappen
under baklukelisten trykkes til baklu‐
ken begynner å bevege seg. Hvis
bilen er låst, må den elektroniske
nøkkelen befinne seg utenfor bilen,
innenfor en avstand på ca. 1 m fra
bakluken.
For å lukke den, trykk på C i den
åpne bakluken helt til bakluken
begynner å bevege seg.
Betjening med knappen på innsiden
av førerdøren
Trykk C på innsiden av førerdøren
til bakluken begynner å åpne eller
lukke seg.
Stoppe eller endre bevegelsesretning For å stoppe baklukens bevegelseumiddelbart:
● trykk X én gang på den elektro‐
niske nøkkelen, eller
● trykk på knappen under den utvendige baklukelisten, eller
Page 34 of 311

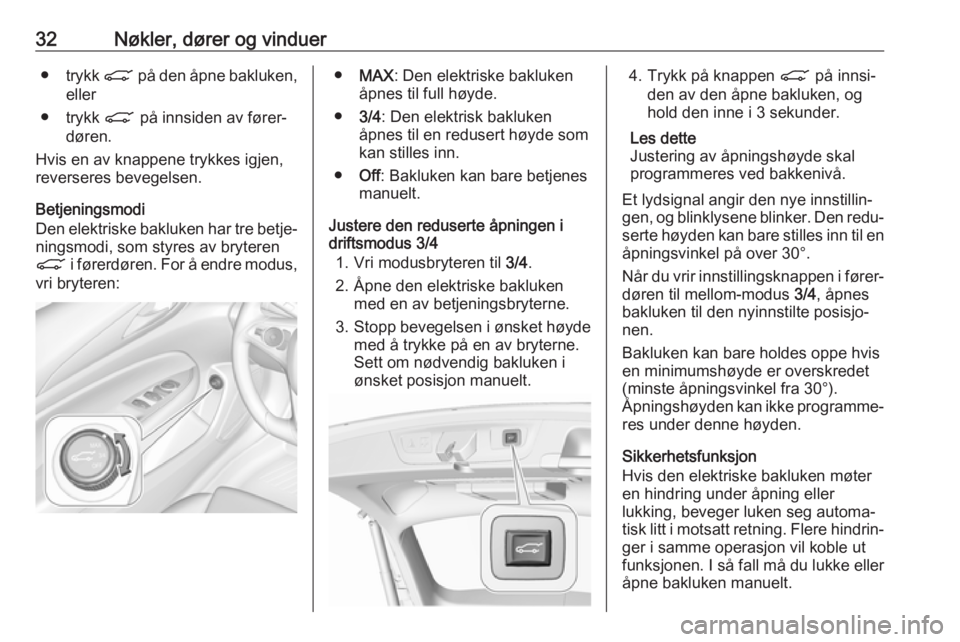

32Nøkler, dører og vinduer●trykk C på den åpne bakluken,
eller
● trykk C på innsiden av fører‐
døren.
Hvis en av knappene trykkes igjen, reverseres bevegelsen.
Betjeningsmodi
Den elektriske bakluken har tre betje‐
ningsmodi, som styres av bryteren
C i førerdøren. For å endre modus,
vri bryteren:● MAX : Den elektriske bakluken
åpnes til full høyde.
● 3/4: Den elektrisk bakluken
åpnes til en redusert høyde som
kan stilles inn.
● Off: Bakluken kan bare betjenes
manuelt.
Justere den reduserte åpningen i driftsmodus 3/4
1. Vri modusbryteren til 3/4.
2. Åpne den elektriske bakluken med en av betjeningsbryterne.
3. Stopp bevegelsen i ønsket høyde
med å trykke på en av bryterne.
Sett om nødvendig bakluken i
ønsket posisjon manuelt.4. Trykk på knappen C på innsi‐
den av den åpne bakluken, og
hold den inne i 3 sekunder.
Les dette
Justering av åpningshøyde skal
programmeres ved bakkenivå.
Et lydsignal angir den nye innstillin‐
gen, og blinklysene blinker. Den redu‐ serte høyden kan bare stilles inn til en
åpningsvinkel på over 30°.
Når du vrir innstillingsknappen i fører‐ døren til mellom-modus 3/4, åpnes
bakluken til den nyinnstilte posisjo‐
nen.
Bakluken kan bare holdes oppe hvis en minimumshøyde er overskredet
(minste åpningsvinkel fra 30°).
Åpningshøyden kan ikke programme‐
res under denne høyden.
Sikkerhetsfunksjon
Hvis den elektriske bakluken møter
en hindring under åpning eller
lukking, beveger luken seg automa‐
tisk litt i motsatt retning. Flere hindrin‐ ger i samme operasjon vil koble ut
funksjonen. I så fall må du lukke eller
åpne bakluken manuelt.
Page 35 of 311

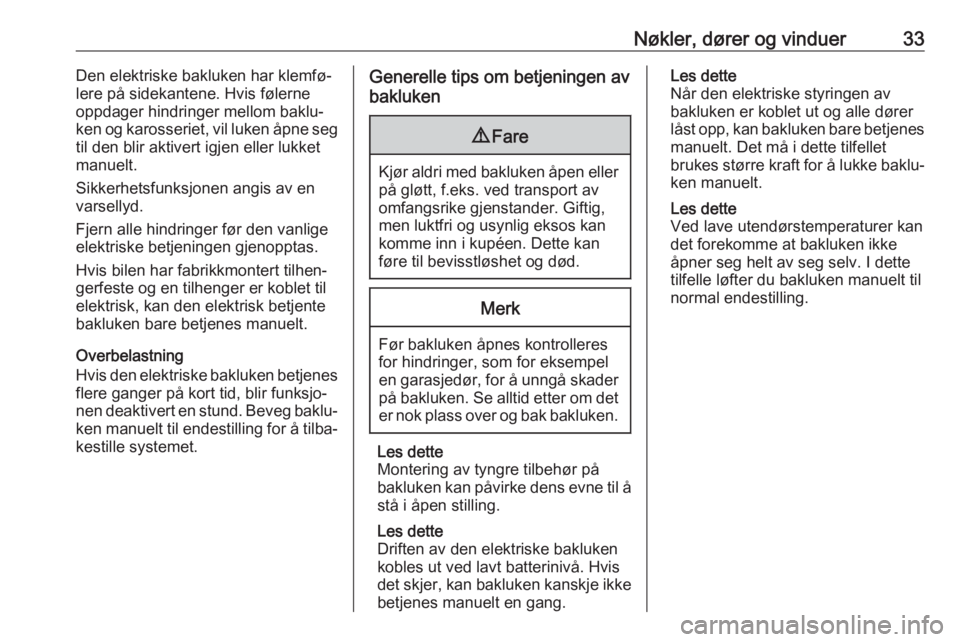

Nøkler, dører og vinduer33Den elektriske bakluken har klemfø‐
lere på sidekantene. Hvis følerne
oppdager hindringer mellom baklu‐
ken og karosseriet, vil luken åpne seg
til den blir aktivert igjen eller lukket
manuelt.
Sikkerhetsfunksjonen angis av en
varsellyd.
Fjern alle hindringer før den vanlige
elektriske betjeningen gjenopptas.
Hvis bilen har fabrikkmontert tilhen‐
gerfeste og en tilhenger er koblet til
elektrisk, kan den elektrisk betjente
bakluken bare betjenes manuelt.
Overbelastning
Hvis den elektriske bakluken betjenes
flere ganger på kort tid, blir funksjo‐
nen deaktivert en stund. Beveg baklu‐ ken manuelt til endestilling for å tilba‐
kestille systemet.Generelle tips om betjeningen av
bakluken9 Fare
Kjør aldri med bakluken åpen eller
på gløtt, f.eks. ved transport avomfangsrike gjenstander. Giftig,men luktfri og usynlig eksos kan
komme inn i kupéen. Dette kan
føre til bevisstløshet og død.
Merk
Før bakluken åpnes kontrolleres
for hindringer, som for eksempel
en garasjedør, for å unngå skader på bakluken. Se alltid etter om det
er nok plass over og bak bakluken.
Les dette
Montering av tyngre tilbehør på
bakluken kan påvirke dens evne til å
stå i åpen stilling.
Les dette
Driften av den elektriske bakluken
kobles ut ved lavt batterinivå. Hvis
det skjer, kan bakluken kanskje ikke betjenes manuelt en gang.
Les dette
Når den elektriske styringen av
bakluken er koblet ut og alle dører
låst opp, kan bakluken bare betjenes
manuelt. Det må i dette tilfellet
brukes større kraft for å lukke baklu‐ ken manuelt.
Les dette
Ved lave utendørstemperaturer kan
det forekomme at bakluken ikke
åpner seg helt av seg selv. I dette
tilfelle løfter du bakluken manuelt til
normal endestilling.
Page 36 of 311

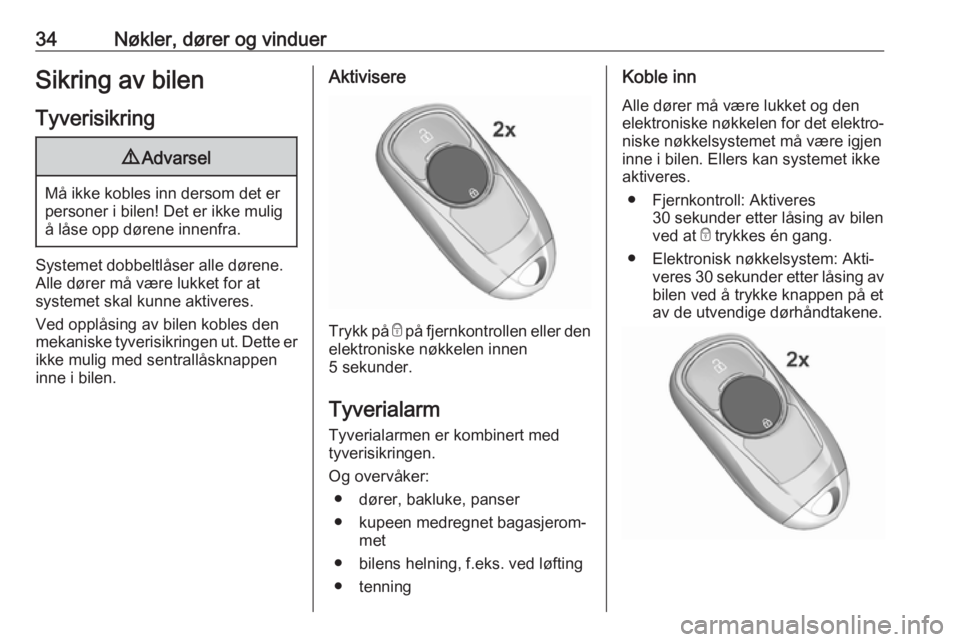

34Nøkler, dører og vinduerSikring av bilenTyverisikring9 Advarsel
Må ikke kobles inn dersom det er
personer i bilen! Det er ikke mulig å låse opp dørene innenfra.
Systemet dobbeltlåser alle dørene.
Alle dører må være lukket for at
systemet skal kunne aktiveres.
Ved opplåsing av bilen kobles den
mekaniske tyverisikringen ut. Dette er
ikke mulig med sentrallåsknappen
inne i bilen.
Aktivisere
Trykk på e på fjernkontrollen eller den
elektroniske nøkkelen innen
5 sekunder.
Tyverialarm Tyverialarmen er kombinert med
tyverisikringen.
Og overvåker: ● dører, bakluke, panser
● kupeen medregnet bagasjerom‐ met
● bilens helning, f.eks. ved løfting
● tenning
Koble inn
Alle dører må være lukket og den
elektroniske nøkkelen for det elektro‐
niske nøkkelsystemet må være igjen
inne i bilen. Ellers kan systemet ikke
aktiveres.
● Fjernkontroll: Aktiveres 30 sekunder etter låsing av bilen
ved at e trykkes én gang.
● Elektronisk nøkkelsystem: Akti‐ veres 30 sekunder etter låsing av
bilen ved å trykke knappen på et
av de utvendige dørhåndtakene.
Page 37 of 311
Nøkler, dører og vinduer35● Fjernkontroll eller elektronisknøkkel: Direkte ved å trykke e to
ganger i løpet av 5 sekunder.
● Elektronisk nøkkelsystem med passiv låsing aktivert: Kortvarig
aktivert etter at passiv låsing er
gjennomført.
Les dette
Endringer i kupeen, f.eks. varetrekk på setene og åpne vinduer og soltak, kan virke inn på funksjonen til kupé‐
overvåkingen.
Innkobling uten overvåking av
kupeen og bilens helningSlå av overvåkingen av kupeen og
bilens helning når dyr befinner seg i bilen, på grunn av ultralydsignalermed høyt volum og fordi bevegelser
utløser alarmen. Slå også av overvå‐
kingen ombord på ferger eller tog.
1. Lukk bakluken, panseret, vinduene og soltaket.
2. Trykk på o. Lysdioden i knap‐
pen o lyser i maksimalt
10 minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Statusmelding vises i førerinforma‐
sjonsdisplayet.Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer
forsinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller
systemfeil
Status etter at systemet er slått på:
Lysdioden blinker
langsomt:systemet er på
Page 38 of 311
36Nøkler, dører og vinduerSøk hjelp hos et verksted ved feil.
Utkobling Fjernkontroll: Tyverialarmen deakti‐
veres når bilen låses opp ved å trykke
c .
Elektronisk nøkkel: Tyverialarmen
deaktiveres når bilen låses opp ved å
trykke på knappen på et av de utven‐
dige dørhåndtakene.
Den elektroniske nøkkelen må
befinne seg utenfor bilen, innenfor en
avstand på ca. 1 m fra den aktuelle
dørsiden.
Systemet deaktiveres ikke når fører‐
døren låses opp manuelt eller med
sentrallåsknappen i kupeen.
Alarm Ved utløsning høres alarmhornet, og
samtidig blinker varselblinklyset. Antall og varighet av alarmsignalene
er lovregulert.
Alarmen kan deaktiveres med knap‐
pen c på nøkkelen, med knappen i
dørhåndtaket eller ved at tenningen
slås på.
En utløst alarm som ikke er avbrutt av
føreren, indikeres av varselblinkly‐
sene. De blinker raskt tre ganger
neste gang bilen låses opp med fjern‐
kontrollen eller den elektroniske
nøkkelen. Det vises også en varsel‐
melding på førerinformasjonsdis‐ playet etter at tenningen er slått på.
Meldinger om bilen 3 118.
Hvis bilbatteriet skal kobles fra (for
eksempel for vedlikeholdsarbeider),
må alarmsirenen deaktiveres på
denne måten: Slå tenningen på og
deretter av igjen, og koble fra bilbat‐
teriet innen 15 sekunder.Startsperre
Startsperren aktiveres automatisk.
Dersom kontrollampa d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen. Prøv igjen med nøkkelen i
senderlommen. Bruk av biler med
elektronisk nøkkel, ved funksjonsfeil
3 149.
Hvis kontrollampen d fortsetter å
blinke, prøv å starte motoren med reservenøkkelen.
Søk hjelp hos et verksted.
Les dette
Merkeskilt for radiofrekvensidentifi‐
kasjon (RFID) kan medføre interfe‐
rens med nøkkelen. Disse må ikke
plasseres i nærheten av nøkkelen
når bilen startes.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 25, 3 34 når du forlater
bilen.
Kontrollampe d 3 106.
Page 39 of 311
Nøkler, dører og vinduer37Sidespeil
Konveks form Speilets form får ting til å se mindreut. Det gjør det vanskeligere å
bedømme avstander.
Blindsonevarsling 3 200.
Elektrisk justering
Velg det aktuelle sidespeilet ved å
trykke på í for venstre speil eller ì
for høyre speil. Lysdioden i knappen
viser valget.
Bruk så på knappen til å justere spei‐ let.
Fellbare speil
Av hensyn til fotgjengernes sikkerhet
vippes sidespeilene ut av stilling ved
sammenstøt av en viss kraft. Spei‐
lene føres på plass igjen ved å trykke
lett på speilhuset.
Elektrisk innfelling
Trykk n. Begge sidespeilene felles
inn.
Trykk n en gang til for å føre begge
sidespeil til utgangsposisjonen.
Dersom et sidespeil er felt inn elek‐
trisk og felt ut manuelt, blir bare det
andre speilet felt ut elektrisk når du
trykker på n.
Page 40 of 311
38Nøkler, dører og vinduerInnfellbare speil med fjernkontroll
eller elektronisk nøkkel
Trykk på e igjen i 1 sekund etter låsing
for å felle inn speilene.
Trykk på c igjen i 1 sekund etter
opplåsing for å felle ut speilene.
Denne funksjonen kan aktiveres eller deaktiveres i bilens personlige innstil‐
linger.
Personlig tilpasning av bilen 3 119.
Innstillingene lagres automatisk for
den nøkkelen som brukes 3 25.
Oppvarmede speil
Oppvarming av bakruten og sidespei‐
lene aktiveres ved å trykke på b.
LED-lampen i knappen tennes.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter
en kort stund.
Automatisk dimming
Blending av kjøretøy bak i mørket
reduseres automatisk ved at side‐
speilet på førersiden avblendes.
Parkeringsradar
For speil med lagrede innstillinger
rettes sidespeilene automatisk mot
bakhjulene som en parkeringshjelp når giret settes i revers, unntatt når
bilen har tilhenger.
Posisjonsminne 3 49.
Denne funksjonen kan aktiveres eller
deaktiveres i menyen personlig tilpas‐ ning av bilen.
Personlig tilpasning av bilen 3 119.
