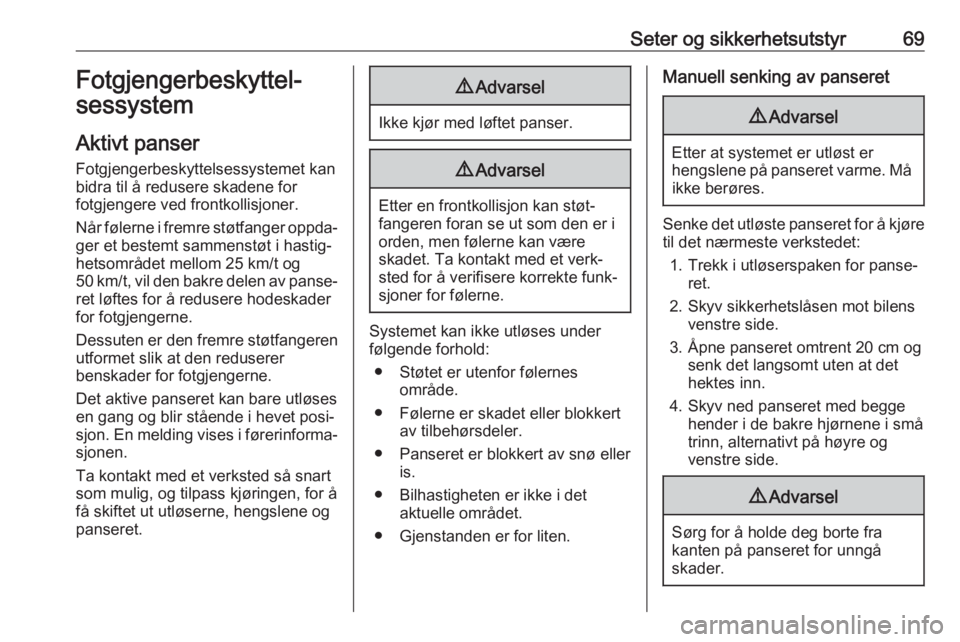

Seter og sikkerhetsutstyr69Fotgjengerbeskyttel‐
sessystem
Aktivt panser Fotgjengerbeskyttelsessystemet kanbidra til å redusere skadene for
fotgjengere ved frontkollisjoner.
Når følerne i fremre støtfanger oppda‐ ger et bestemt sammenstøt i hastig‐
hetsområdet mellom 25 km/t og 50 km/t, vil den bakre delen av panse‐
ret løftes for å redusere hodeskader
for fotgjengerne.
Dessuten er den fremre støtfangeren
utformet slik at den reduserer
benskader for fotgjengerne.
Det aktive panseret kan bare utløses
en gang og blir stående i hevet posi‐
sjon. En melding vises i førerinforma‐ sjonen.
Ta kontakt med et verksted så snart
som mulig, og tilpass kjøringen, for å
få skiftet ut utløserne, hengslene og
panseret.9 Advarsel
Ikke kjør med løftet panser.
9Advarsel
Etter en frontkollisjon kan støt‐
fangeren foran se ut som den er i orden, men følerne kan være
skadet. Ta kontakt med et verk‐
sted for å verifisere korrekte funk‐
sjoner for følerne.
Systemet kan ikke utløses under
følgende forhold:
● Støtet er utenfor følernes område.
● Følerne er skadet eller blokkert av tilbehørsdeler.
● Panseret er blokkert av snø eller is.
● Bilhastigheten er ikke i det aktuelle området.
● Gjenstanden er for liten.
Manuell senking av panseret9 Advarsel
Etter at systemet er utløst er
hengslene på panseret varme. Må ikke berøres.
Senke det utløste panseret for å kjøre
til det nærmeste verkstedet:
1. Trekk i utløserspaken for panse‐ ret.
2. Skyv sikkerhetslåsen mot bilens venstre side.
3. Åpne panseret omtrent 20 cm og senk det langsomt uten at det
hektes inn.
4. Skyv ned panseret med begge hender i de bakre hjørnene i små
trinn, alternativt på høyre og
venstre side.
9 Advarsel
Sørg for å holde deg borte fra
kanten på panseret for unngå
skader.

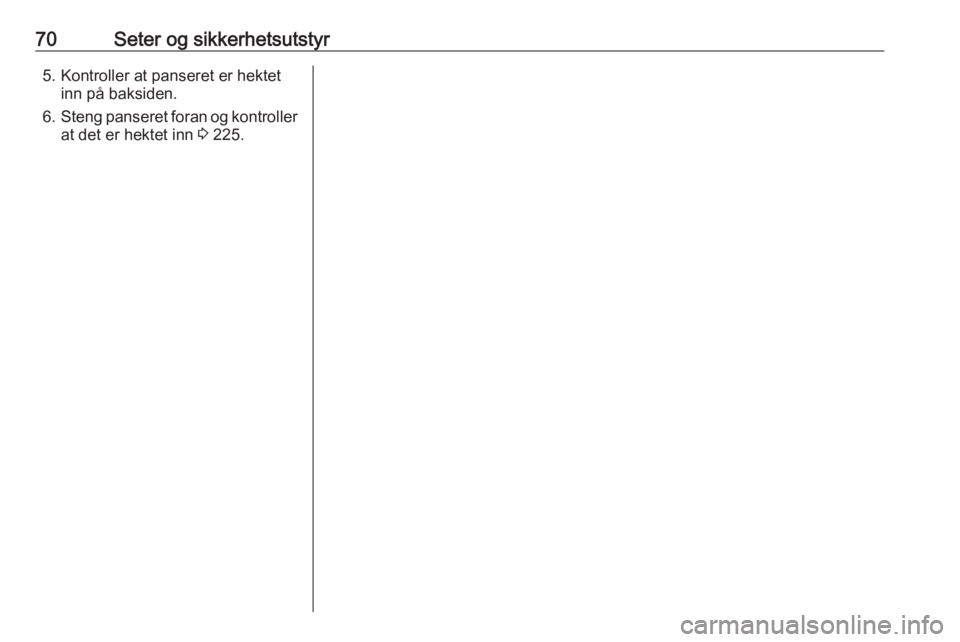

70Seter og sikkerhetsutstyr5. Kontroller at panseret er hektetinn på baksiden.
6. Steng panseret foran og kontroller
at det er hektet inn 3 225.

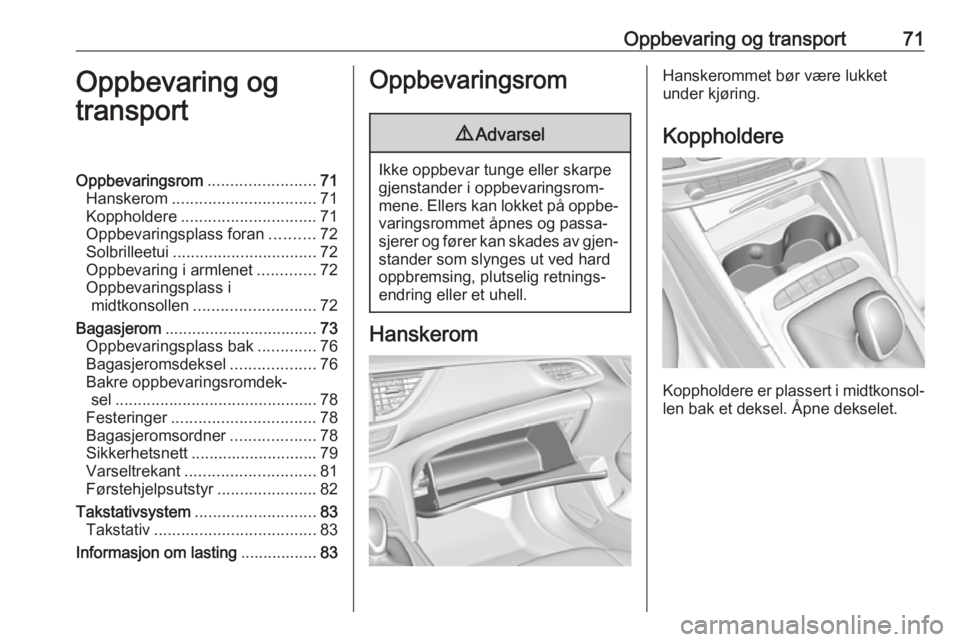

Oppbevaring og transport71Oppbevaring og
transportOppbevaringsrom ........................71
Hanskerom ................................ 71
Koppholdere .............................. 71
Oppbevaringsplass foran ..........72
Solbrilleetui ................................ 72
Oppbevaring i armlenet .............72
Oppbevaringsplass i midtkonsollen ........................... 72
Bagasjerom .................................. 73
Oppbevaringsplass bak .............76
Bagasjeromsdeksel ...................76
Bakre oppbevaringsromdek‐ sel ............................................. 78
Festeringer ................................ 78
Bagasjeromsordner ...................78
Sikkerhetsnett ............................ 79
Varseltrekant ............................. 81
Førstehjelpsutstyr ......................82
Takstativsystem ........................... 83
Takstativ .................................... 83
Informasjon om lasting .................83Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Koppholdere er plassert i midtkonsol‐
len bak et deksel. Åpne dekselet.

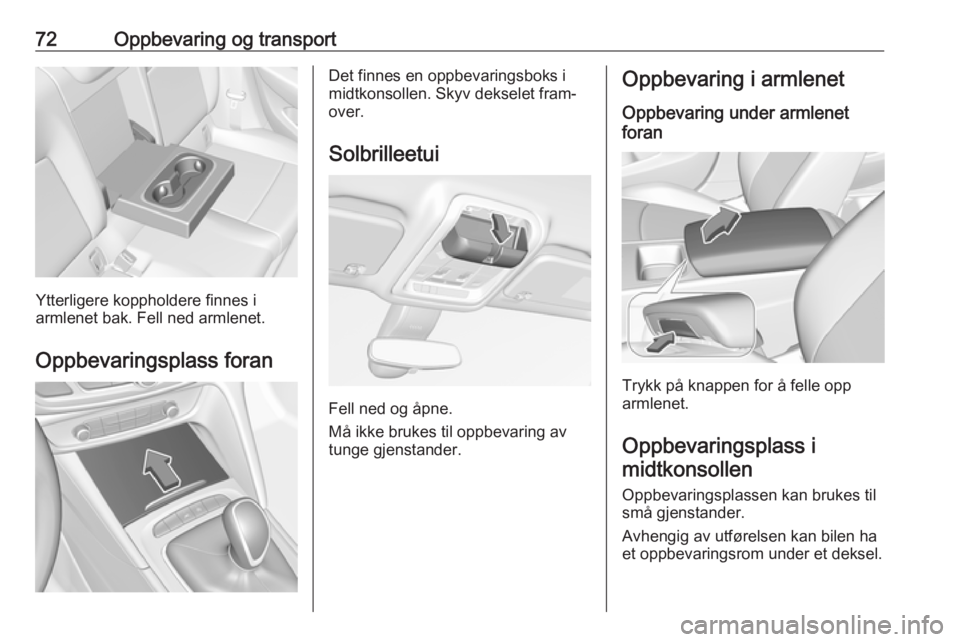

72Oppbevaring og transport
Ytterligere koppholdere finnes i
armlenet bak. Fell ned armlenet.
Oppbevaringsplass foran
Det finnes en oppbevaringsboks i
midtkonsollen. Skyv dekselet fram‐
over.
Solbrilleetui
Fell ned og åpne.
Må ikke brukes til oppbevaring av
tunge gjenstander.
Oppbevaring i armlenet
Oppbevaring under armlenet
foran
Trykk på knappen for å felle opp
armlenet.
Oppbevaringsplass i
midtkonsollen
Oppbevaringsplassen kan brukes til
små gjenstander.
Avhengig av utførelsen kan bilen ha
et oppbevaringsrom under et deksel.

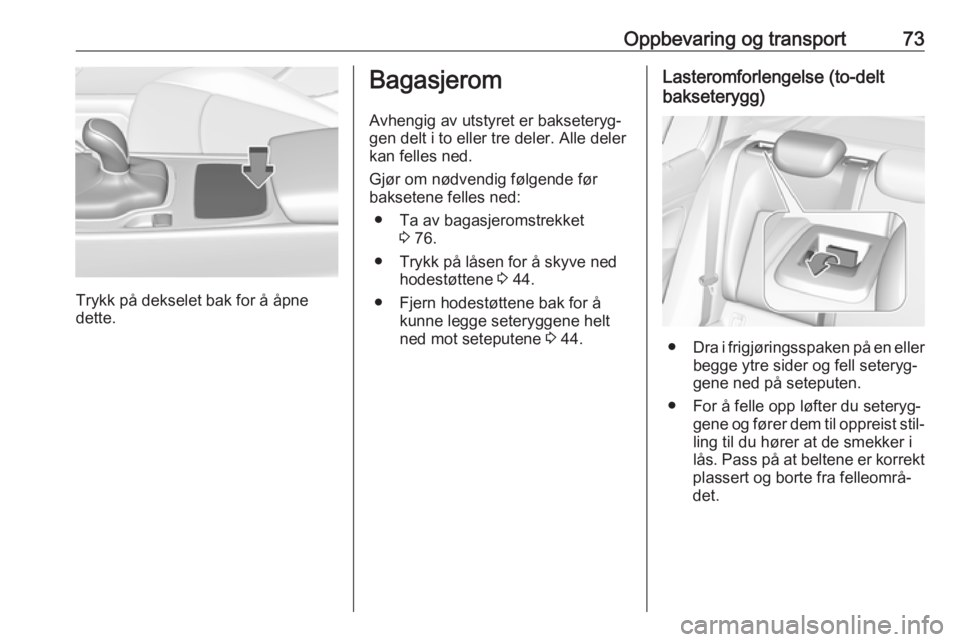

Oppbevaring og transport73
Trykk på dekselet bak for å åpne
dette.
Bagasjerom
Avhengig av utstyret er bakseteryg‐
gen delt i to eller tre deler. Alle deler kan felles ned.
Gjør om nødvendig følgende før
baksetene felles ned:
● Ta av bagasjeromstrekket 3 76.
● Trykk på låsen for å skyve ned hodestøttene 3 44.
● Fjern hodestøttene bak for å kunne legge seteryggene helt
ned mot seteputene 3 44.Lasteromforlengelse (to-delt
bakseterygg)
● Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen.
● For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐ling til du hører at de smekker i
lås. Pass på at beltene er korrekt
plassert og borte fra felleområ‐
det.

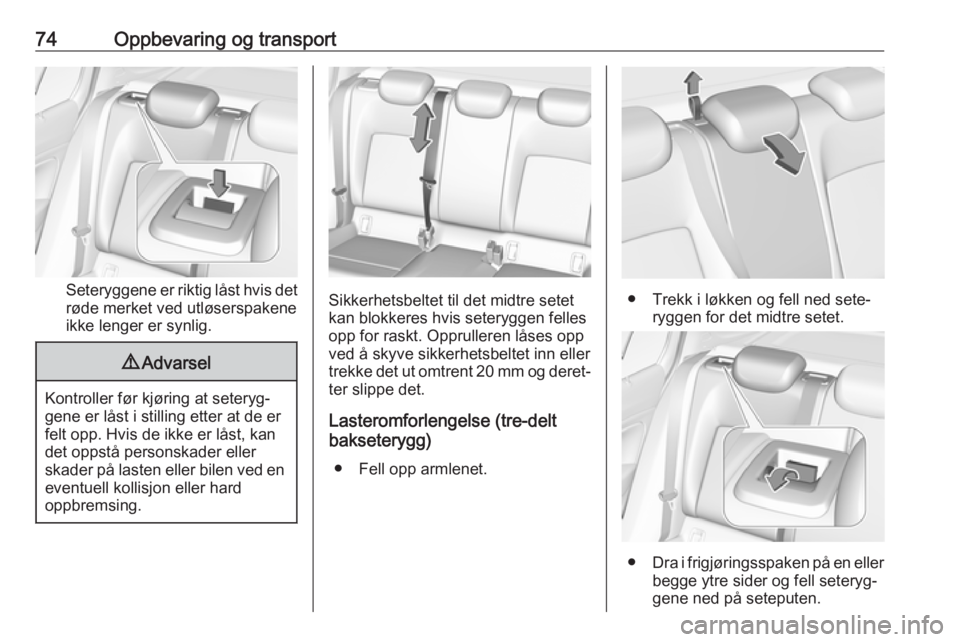

74Oppbevaring og transport
Seteryggene er riktig låst hvis det
røde merket ved utløserspakene ikke lenger er synlig.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller
skader på lasten eller bilen ved en eventuell kollisjon eller hard
oppbremsing.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og deret‐
ter slippe det.
Lasteromforlengelse (tre-delt
bakseterygg)
● Fell opp armlenet.● Trekk i løkken og fell ned sete‐ ryggen for det midtre setet.
●Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen.

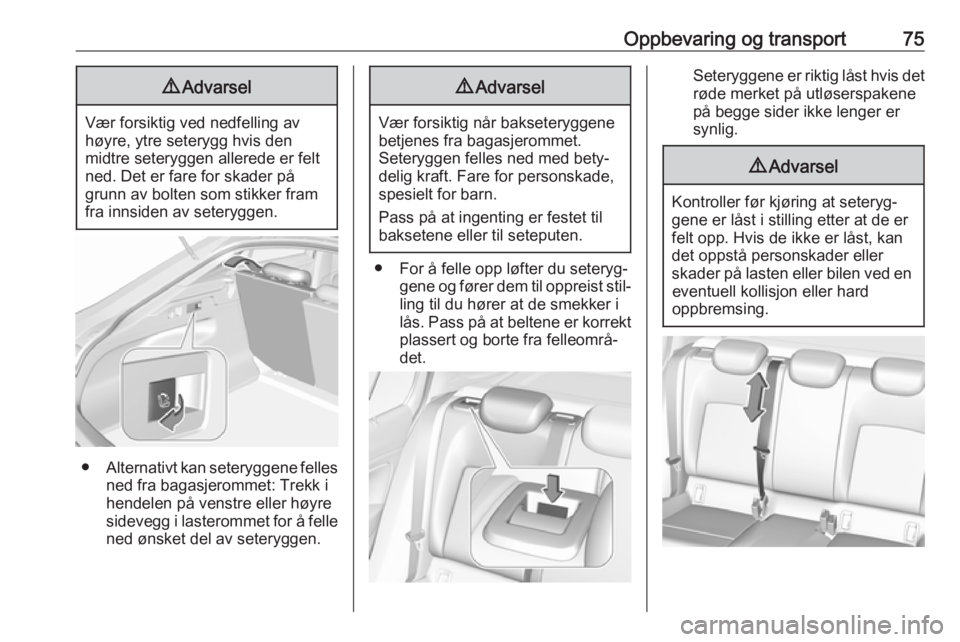

Oppbevaring og transport759Advarsel
Vær forsiktig ved nedfelling av
høyre, ytre seterygg hvis den
midtre seteryggen allerede er felt
ned. Det er fare for skader på
grunn av bolten som stikker fram
fra innsiden av seteryggen.
● Alternativt kan seteryggene felles
ned fra bagasjerommet: Trekk i
hendelen på venstre eller høyre
sidevegg i lasterommet for å felle
ned ønsket del av seteryggen.
9 Advarsel
Vær forsiktig når bakseteryggene
betjenes fra bagasjerommet.
Seteryggen felles ned med bety‐
delig kraft. Fare for personskade,
spesielt for barn.
Pass på at ingenting er festet til
baksetene eller til seteputen.
● For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐
ling til du hører at de smekker i
lås. Pass på at beltene er korrekt
plassert og borte fra felleområ‐
det.
Seteryggene er riktig låst hvis det
røde merket på utløserspakene
på begge sider ikke lenger er
synlig.9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller
skader på lasten eller bilen ved en
eventuell kollisjon eller hard
oppbremsing.

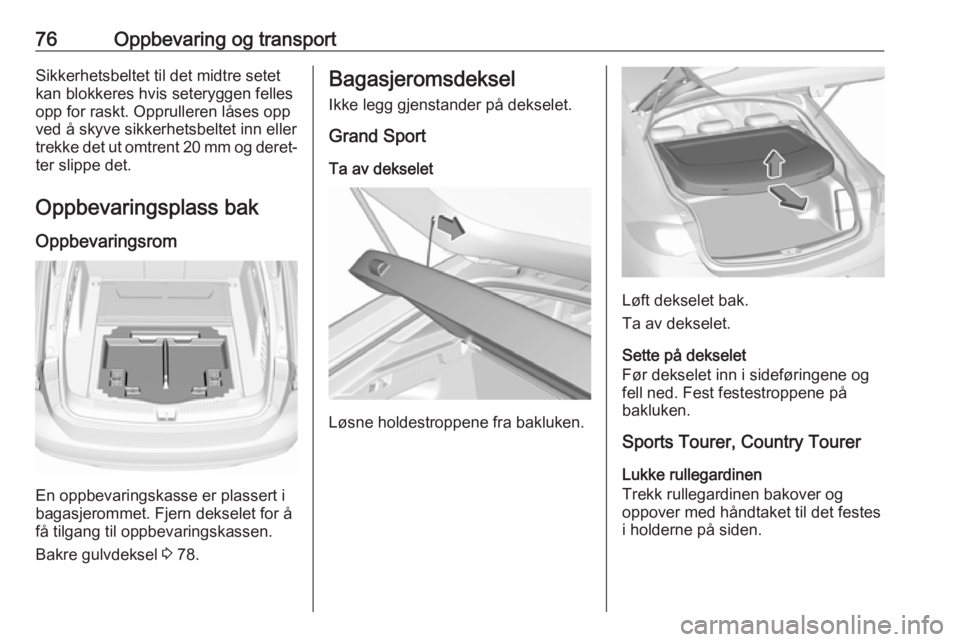

76Oppbevaring og transportSikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og deret‐
ter slippe det.
Oppbevaringsplass bak
Oppbevaringsrom
En oppbevaringskasse er plassert i
bagasjerommet. Fjern dekselet for å
få tilgang til oppbevaringskassen.
Bakre gulvdeksel 3 78.
Bagasjeromsdeksel
Ikke legg gjenstander på dekselet.
Grand Sport
Ta av dekselet
Løsne holdestroppene fra bakluken.
Løft dekselet bak.
Ta av dekselet.
Sette på dekselet
Før dekselet inn i sideføringene og
fell ned. Fest festestroppene på
bakluken.
Sports Tourer, Country Tourer
Lukke rullegardinen
Trekk rullegardinen bakover og
oppover med håndtaket til det festes
i holderne på siden.

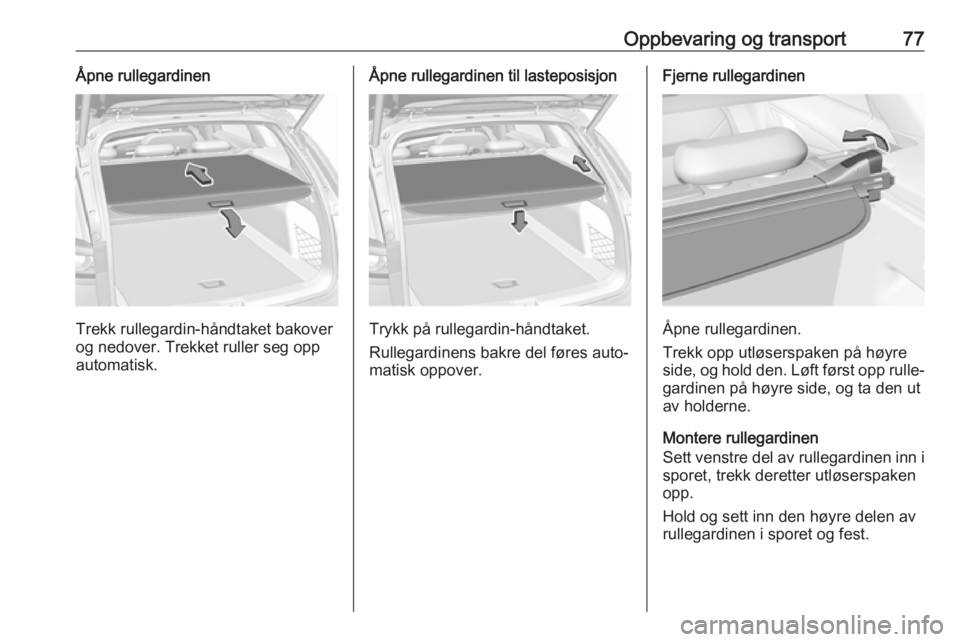

Oppbevaring og transport77Åpne rullegardinen
Trekk rullegardin-håndtaket bakover
og nedover. Trekket ruller seg opp automatisk.
Åpne rullegardinen til lasteposisjon
Trykk på rullegardin-håndtaket.
Rullegardinens bakre del føres auto‐
matisk oppover.
Fjerne rullegardinen
Åpne rullegardinen.
Trekk opp utløserspaken på høyre
side, og hold den. Løft først opp rulle‐ gardinen på høyre side, og ta den ut
av holderne.
Montere rullegardinen
Sett venstre del av rullegardinen inn i
sporet, trekk deretter utløserspaken
opp.
Hold og sett inn den høyre delen av
rullegardinen i sporet og fest.

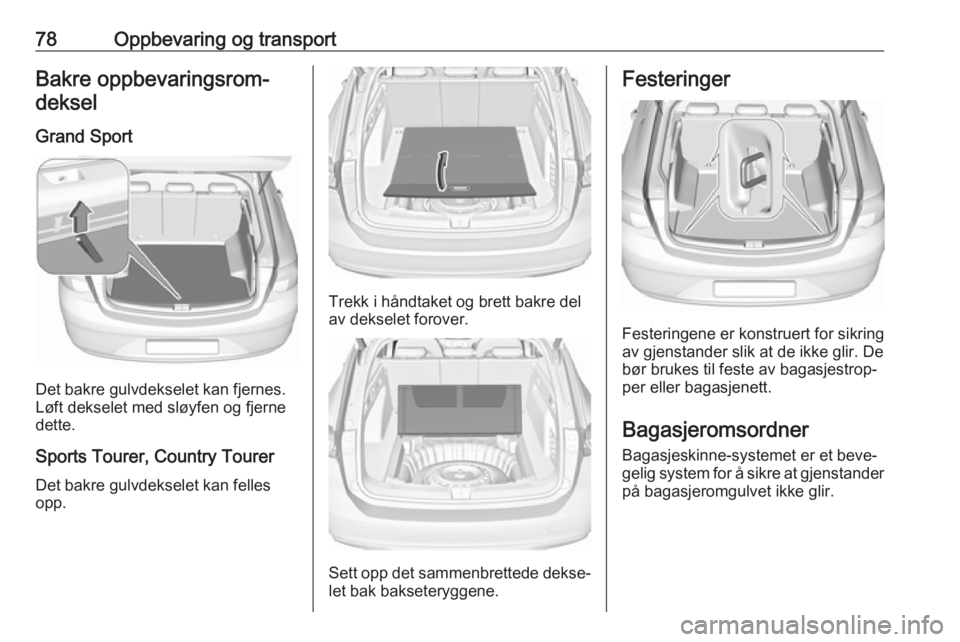

78Oppbevaring og transportBakre oppbevaringsrom‐deksel
Grand Sport
Det bakre gulvdekselet kan fjernes.
Løft dekselet med sløyfen og fjerne
dette.
Sports Tourer, Country Tourer Det bakre gulvdekselet kan felles
opp.
Trekk i håndtaket og brett bakre del
av dekselet forover.
Sett opp det sammenbrettede dekse‐
let bak bakseteryggene.
Festeringer
Festeringene er konstruert for sikring
av gjenstander slik at de ikke glir. De
bør brukes til feste av bagasjestrop‐
per eller bagasjenett.
Bagasjeromsordner Bagasjeskinne-systemet er et beve‐
gelig system for å sikre at gjenstander på bagasjeromgulvet ikke glir.
