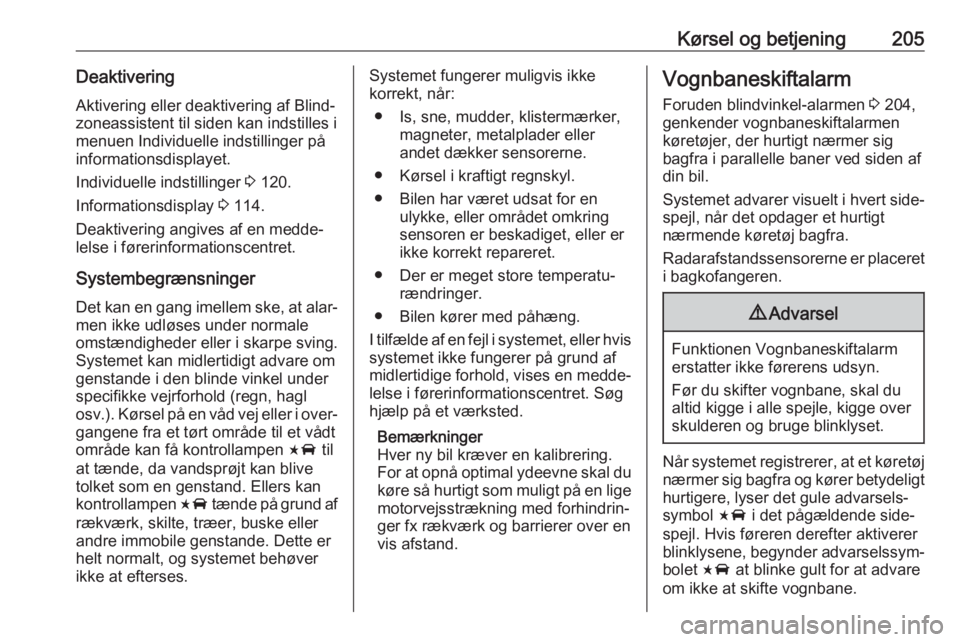

Kørsel og betjening205DeaktiveringAktivering eller deaktivering af Blind‐zoneassistent til siden kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Deaktivering angives af en medde‐ lelse i førerinformationscentret.
Systembegrænsninger Det kan en gang imellem ske, at alar‐
men ikke udløses under normale
omstændigheder eller i skarpe sving.
Systemet kan midlertidigt advare om
genstande i den blinde vinkel under
specifikke vejrforhold (regn, hagl
osv.). Kørsel på en våd vej eller i over‐ gangene fra et tørt område til et vådt
område kan få kontrollampen F til
at tænde, da vandsprøjt kan blive
tolket som en genstand. Ellers kan
kontrollampen F tænde på grund af
rækværk, skilte, træer, buske eller
andre immobile genstande. Dette er
helt normalt, og systemet behøver
ikke at efterses.Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkringsensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhæng.
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Bemærkninger
Hver ny bil kræver en kalibrering.
For at opnå optimal ydeevne skal du
køre så hurtigt som muligt på en lige motorvejsstrækning med forhindrin‐
ger fx rækværk og barrierer over en
vis afstand.Vognbaneskiftalarm
Foruden blindvinkel-alarmen 3 204,
genkender vognbaneskiftalarmen køretøjer, der hurtigt nærmer sig
bagfra i parallelle baner ved siden af
din bil.
Systemet advarer visuelt i hvert side‐
spejl, når det opdager et hurtigt
nærmende køretøj bagfra.
Radarafstandssensorerne er placeret
i bagkofangeren.9 Advarsel
Funktionen Vognbaneskiftalarm
erstatter ikke førerens udsyn.
Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer, at et køretøj nærmer sig bagfra og kører betydeligt
hurtigere, lyser det gule advarsels‐
symbol F i det pågældende side‐
spejl. Hvis føreren derefter aktiverer blinklysene, begynder advarselssym‐ bolet F at blinke gult for at advare
om ikke at skifte vognbane.

206Kørsel og betjeningVognbaneskiftalarm er aktiv ved alle
hastigheder.
Når bilen startes, tænder displayet for
begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Registreringszoner
Systemets sensorer dækker et
område på ca. 3,5 m parallelt på
begge sider af bilen og ca. 3 m bag
ved blindvinkel-alarm (A) og ca.
50 m bag ved vognbaneskiftalarm
(B) i parallelle baner. Områderne star‐
ter ved hvert sidespejl. Zonens højde
er ca. mellem 0,5 mr og 2 m fra jorden.
Deaktivering Aktivering eller deaktivering af Vogn‐
baneskiftalarm kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger Det kan en gang imellem ske, at alar‐
men ikke udløses under normale
omstændigheder eller i skarpe sving.
Systemet kan midlertidigt advare om
genstande i den blinde vinkel under
specifikke vejrforhold (regn, hagl
osv.). Kørsel på en våd vej eller i over‐
gangene fra et tørt område til et vådt
område kan få kontrollampen F til
at tænde, da vandsprøjt kan blive
tolket som en genstand. Ellers kan kontrollampen F tænde på grund af
rækværk, skilte, træer, buske eller
andre immobile genstande. Dette er
helt normalt, og systemet behøver
ikke at efterses.
Systemet fungerer muligvis ikke
korrekt, når:
● is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne
● kørsel under kraftige regnskyl

Kørsel og betjening207● bilen har været udsat for enulykke, eller området omkring
sensoren er beskadiget, eller
ikke er korrekt repareret
● der er meget store temperatur‐ forskelle
● bilen kører med påhæng
I tilfælde af en fejl i systemet, eller hvis
systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg hjælp på et værksted.
Bemærkninger
Hver ny bil kræver en kalibrering.
For at opnå optimal ydeevne skal du køre så hurtigt som muligt på en lige
motorvejsstrækning med forhindrin‐
ger fx rækværk og barrierer over en
vis afstand.
Panoramaudsynssystem
Dette system giver udsyn over bilens
omgivelser og vises næsten som et
360°-billede på informationsdisplayet
i fugleperspektiv.Systemet anvender fire kameraer:
● bageste kamera, monteret i bagklappen
● frontkamera, monteret i frontgril‐ len under symbolet
● sidekameraer, monteret nederst på begge sidespejle
Skærmen på informationsdisplayet er
opdelt i to dele: til venstre er der
udsyn fra over bilen, og til højre er der
udsyn fra foran eller bagved bilen,
afhængigt af det valgte gear. Parke‐
ringssensorerne supplerer informati‐
onerne om visningen.
Aktivering
Panoramaudsynssystemet kan akti‐
veres ved at berøre d i informa‐
tionsdisplayet. Det kan være nødven‐
digt at gå til næste side på startmen‐
uen for at finde dette.
Funktion
Udsyn bagud
Udsyn bagud viser et billede af områ‐
det bag bilen i højre side af skærmen, når bilen er i bakgear, eller ved først
at berøre d og dernæst e.
En advarselstrekant 9 kan vises på
skærmen, når forhindringer detekte‐ res af de bageste sensorer i Parke‐
ringsassistenten. Trekanten skifter
fra gul til rød og bliver større, jo
tættere genstanden kommer.
Det tidligere indhold af informations‐
displayet vises, når bilen ikke
længere er i bakgear efter en kort
forsinkelse. For at vende tilbage til det
forrige displayindhold hurtigere, skal
du trykke på kameraikonet på
informationsdisplayet. Ved kørsel

Kørsel og betjening209
Blinde vinkler vises som skraverede
områder i forklaringerne. De mørke områder angiver panoramaudsyns‐
systemets visningerne.
SystembegrænsningerForsigtig
For at sikre optimal drift af syste‐
met er det vigtigt altid at holde
kameralinserne i kølergrillen, side‐ spejlshusene og bagklappen
mellem nummerpladelysene rene.
Skyl linsen med vand, og tør den
med en blød klud.
Linserne må ikke rengøres med en damp- eller højtryksrenser.
Panoramaudsynssystemet fungerer
muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn ogsne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.
● Bilen kører med påhæng.
● Bilen har været involveret i en ulykke.
● Der er meget store temperatu‐ rændringer.
Bakkamera
Bakkameraet hjælper føreren ved
bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på informa‐
tionsdisplayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt, og parkeringsassi‐
stentsensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undgå at bakke eller parkere
bilen, mens du kun ser i bakkame‐ raet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.

210Kørsel og betjeningAktiveringBakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion Kameraet er monteret mellem
nummerpladelysene.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Vejledninger
Dynamiske hjælpelinjer er vandrette
linjer med intervaller på en meter, der
projiceres op på billedet for at angive
afstanden til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere fremkommer 9 på den
øverste linje af informationsdisplayet
med advarslen om at kontrollere
bilens omgivelser.
Deaktivering
Kameraet slukkes, når en bestemtfremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 10 sekunder.
Deaktivering af hjælpelinjer og
advarselssymboler
Multimedia Navi: Aktivering og deak‐
tivering af de visuelle retningslinjer og advarselssymbolerne kan ændres
ved hjælp af berøringsknapper i den
nederste del af displayet.

Kørsel og betjening211Multimedia / Multimedia Navi Pro:
Aktivering og deaktivering af de visu‐
elle retningslinjer og advarselssym‐
bolerne kan ændres i indstillingsme‐
nuen på informationsdisplayet. Vælg
den relevante indstilling i Indstillinger
I Bakkamera .
Informationsdisplay 3 114.
Individuelle indstillinger 3 120.
Systembegrænsninger
Bakkameraet fungerer muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐
serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng.● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på informationsdis‐
playet.
Alarm for tværgående trafik bag
Foruden bakkameraet 3 209 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐
gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
informationsdisplayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret i bagkofangeren.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.

212Kørsel og betjeningUndlad at bakke bilen ved kun atse på informationsdisplayet, og
kontroller omgivelserne bag ved
og omkring bilen før bakning.
Aktivering
Alarmen for tværgående trafik bag
aktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.
Registreringszoner
Systemets sensorer dækker et
område på ca. 20 m i 90° til venstre
eller højre, bag bilen. Alarm for tvær‐
gående trafik bag er aktiv op til
10 km/t, og advarer om tværgående
køretøjer, der bevæger sig med op til
36 km/t..
Deaktivering
Alarmen for tværgående trafik bag
afbrydes sammen med bakkameraet, når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alarm
for tværgående trafik bag kan indstil‐ les i menuen Individuelle indstillinger
på informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne
● kørsel under kraftige regnskyl
● bilen har været udsat for en ulykke, eller området omkringsensoren er beskadiget, eller
ikke er korrekt repareret
● der er meget store temperatur‐ forskelle
● bilen kører med påhæng
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemte
vejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.

218Kørsel og betjeningHvis systemet registrerer en vogn‐
bane, vises den som en grøn punkte‐
ret linje, som vist på højre side af bilen
i grafikken ovenfor. Denne punkte‐
rede linje bliver gul, hvis bilen nærmer sig en registreret vognbanemarke‐ring, uden at blinklysene i den pågæl‐ dende retning er blevet anvendt.
Hvis systemet griber ind ved at styre,
vises en kort gul linje, som vist på
venstre side af bilen i grafikken oven‐ for.
Deaktivering
Systemet deaktiveres ved at trykke
på a, lysdioden i knappen slukker.
Systemet deaktiveres automatisk,
når en anhænger registreres.
Systembegrænsninger Systemets ydelse er muligvis ikke
korrekt, når:
● bilens hastighed er uden for inter‐
vallet mellem 60 og 180 km/t
● kørsel på snoede eller bakkede veje
● ved kørsel om natten● sigtbarheden begrænses af vejr‐ forholdene, f.eks. tåge, regn og
sne
● sensoren på forruden er blokeret
af sne, is, slud, mudder, snavs,
skader på forruden eller er påvir‐ ket af fremmedlegemer, f.eks.
klistermærker
● solen skinner direkte ind i kame‐ ralinsen
● forankørende køretøjer tæt på
● hældende vejbane
● vejkanter
● veje med dårlig vognbanemarke‐
ring
● pludselige ændringer i lysforhol‐ dene
● ændringer på bilen, f.eks. dæk
Systemet bør slås fra, hvis det forstyr‐ res af tjæremærker, skygger, revner i
vejen, midlertidige markeringer,
markeringer i forbindelse med vejar‐
bejde eller andre fejl.9 Advarsel
Hav altid opmærksomheden
henvendt på vejen, og sørg for, at
bilen har den rette placering i
banen. I modsat fald kan der ske
materielle skader eller personska‐ der, i værste fald med dødelig
udgang.
Sporholderassistent styrer ikke
konstant bilen.
Systemet holder muligvis ikke
bilen i banen eller afgiver alarm,
selvom der registreres en vognba‐
nemarkering.
Styringen af sporholderassisten‐
ten er måske ikke tilstrækkeligt til
at undgå en vognbaneoverskri‐
delse.
Systemet registrerer måske ikke
kørsel uden hænderne på rattet på grund af eksterne påvirkninger
(vejens beskaffenhed og over‐
flade, vejr osv.). Føreren har det

Pleje af bilen249
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion / rørvarmelegeme12NO
x reduktion / sodsensor13AdBlue-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17AlarmNr.Strømkreds18Karrosseristyreenhed19AdBlue-modul20Karrosseristyreenhed21Karrosseristyreenhed22Karrosseristyreenhed23Elektrisk ratlås24Airbag25Diagnosestik26Stikdåse i bagagerum27EBCM-ventil28Politibestemmelser29–30–31Kontakter på rattet32Tændingskontakt33Klimastyring34Midterste gatewaymodul

Pleje af bilen2539Advarsel
For lidt luft kan føre til stærk
opvarmning af dækkene. Dette kan resultere i indre beskadigel‐
ser, som viser sig under store
hastigheder, ved at slidbanen
løsner sig, og dækket punkterer.
9 Advarsel
For specifikke dæk kan det anbe‐
falede dæktryk i dæktryktabellen
overstige det maksimale dæktryk,
der er angivet på dækket.
Dæktrykket må aldrig være højere end det maksimale dæktryk, der erangivet på dækket.
Efter justering af dæktrykket, vælg
den relevante indstilling for dækbe‐
lastning på siden Dækbelastning i
Førerinformationscentret 3 108.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger
dæktemperatur og -tryk. De dæktryk,
der fremgår af dækmærkaten og
dæktrykdiagrammet, gælder for kolde dæk, dvs. ved 20 °C.
Dæktrykket stiger med næsten
10 kPa ved en temperaturstigning på
10 °C . Der skal tages højde for dette,
hvis varme dæk kontrolleres.
Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning
Systemet overvåger dæktrykket på
alle fire hjul en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige
dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande hvor dæktrykovervågnings‐
systemet er lovpligtigt vil brug af hjul
uden tryksensorer medføre, at
bilens kørselsgodkendelse er ugyl‐
dig.
Vælg siden Dæktryksovervågning i
menuen Info i førerinformationscen‐
teret 3 108.
Systemets status og trykadvarsler
vises i form af en meddelelse, der
angiver det tilsvarende hjul i førerin‐ formationscentret.
