288Îngrijirea autovehicululuideşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pentru piuliţele
de roată cu blocare pe capul
piuliţei înainte de montarea cheii
pentru roţi. Adaptorul se găseşte
în torpedou.
3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în punctulde ridicare adecvat.
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul
punct de ridicare.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.

Îngrijirea autovehiculului2899. Instalaţi cheia de roţi asigurându-vă că este fixată bine şi strângeţi
încrucişat fiecare piuliţă. Cuplul
de strângere este 140 Nmpentru
toate modelele, cu excepţia GSi.
Modelele GSi au un cuplu de
strângere de 190 Nm
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
11. Montaţi capacul punctului de ridicare a vehiculului dacă a fost
demontat anterior.
12. Depozitaţi şi fixaţi roata înlocuită, trusa de scule 3 272 şi adaptorul
pentru piuliţele de roată cu
blocare 3 76.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.Depozitarea roţii înlocuite cu
dimensiune normală în locaşul
pentru roata de rezervă
Fixaţi roata de dimensiune normală
avariată, cu faţa în sus, folosind
piuliţa fluture, în degajarea pentru
roata de rezervă după ce aţi montat
un şurub cu extensie pe şurubul
filetat. Şurubul cu extensie se află în
trusa de scule a autovehiculului
3 272. Pentru asigurarea roţii:
1. Introduceţi şurubul cu extensie în
şurubul filetat.
2. Depozitaţi roata aflată în pană de cauciuc cu exteriorul în sus în
compartimentul de depozitare a
roţii de rezervă şi asiguraţi-o
rotind în sens orar piuliţa fluture
pe şurubul cu extensie.9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau al unei coliziuni, obiectele
mobile din portbagaj pot
determina răniri personale sau
deteriorarea încărcăturii sau a
autovehiculului.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată adecvat.

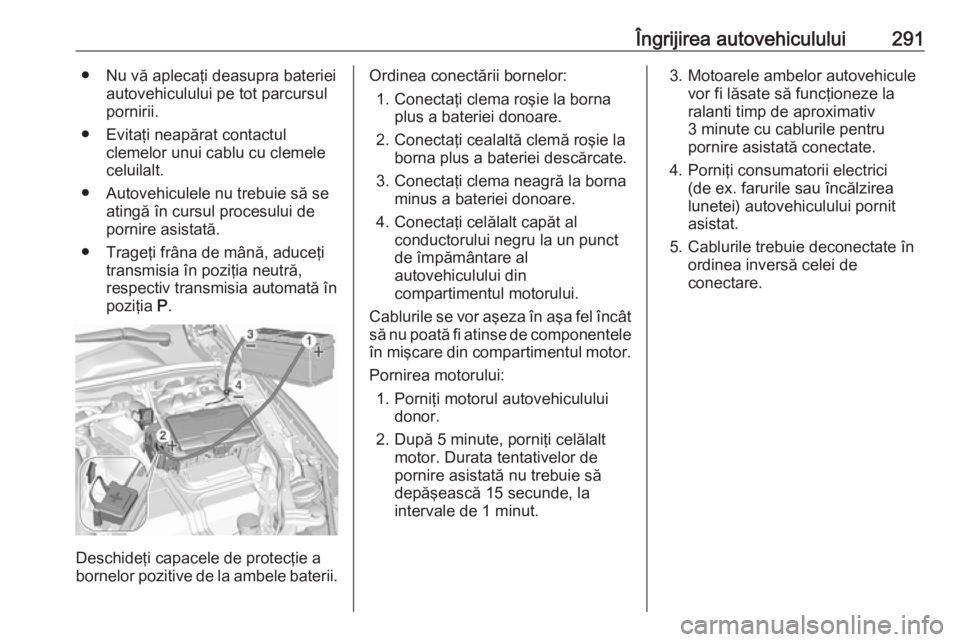

Îngrijirea autovehiculului291● Nu vă aplecaţi deasupra baterieiautovehiculului pe tot parcursul
pornirii.
● Evitaţi neapărat contactul clemelor unui cablu cu clemele
celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Trageţi frâna de mână, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
Deschideţi capacele de protecţie a
bornelor pozitive de la ambele baterii.
Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi celălalt capăt al conductorului negru la un punct
de împământare al
autovehiculului din
compartimentul motorului.
Cablurile se vor aşeza în aşa fel încât
să nu poată fi atinse de componentele în mişcare din compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în ordinea inversă celei de
conectare.

294Îngrijirea autovehicululuiAtenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
superioară în nişă şi fixaţi capacul,
împingându-l.
Îngrijirea aspectului
Întreţinerea exterioară
Încuietorile Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este absolut necesar, deoarece acesta îndepărtează vaselina şi
afectează funcţionarea încuietorii.
După utilizarea soluţiei de degivrare, apelaţi la un atelier service pentrugresarea încuietorilor.
Spălarea Vopseaua autovehiculului este
expusă influenţelor mediului. Spălaţi
şi ceruiţi periodic autovehiculul. Când utilizaţi o spălătorie automată,
selectaţi un program care include şi
ceruirea.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora vopseaua.Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de
fabricantul instalaţiei. Ştergătoarele
de parbriz şi ştergătorul de lunetă
trebuie oprite. Scoateţi antena şi
accesoriile externe precum
portbagajul de acoperiş, etc.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu apă.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.
Pentru evitarea daunelor, curăţaţi
ornamentele metalice strălucitoare cu
ajutorul unei soluţii de curăţare
aprobate pentru aluminiu.Atenţie
Utilizaţi întotdeauna un agent de
curăţare cu o valoare a pH-ului de
4-9.
Nu utilizaţi agenţi de curăţare pe
suprafeţe fierbinţi.

Îngrijirea autovehiculului295Nu curăţaţi compartimentul motorului
cu jet de aburi sau cu un agent de curăţare cu jet de mare presiune.
Clătiţi bine autovehiculul şi uscaţi-l.
Clătiţi frecvent bucata de piele
utilizată pentru ştergerea
autovehiculului. Folosiţi lavete de
ştergere separate pentru geamuri şi
pentru suprafeţele vopsite: urmele de
ceară pot afecta vizibilitatea.
Ungeţi balamalele tuturor uşilor la un
atelier.
Nu utilizaţi obiecte dure pentru
îndepărtarea petelor de gudron.
Utilizaţi soluţia pentru îndepărtarea petelor de gudron de pe suprafeţele
vopsite.
Luminile exterioare
Lentilele farurilor şi ale celorlalte
lămpi sunt realizate din plastic. Nu
utilizaţi agenţi caustici sau abrazivi,
raclete pentru gheaţă şi evitaţi
ştergerea acestora când sunt uscate.Lustruirea şi ceruirea
Ceruiţi periodic autovehiculul (cel
târziu atunci când apa nu mai
formează perle). În caz contrar,
vopseaua se va usca.
Lustruirea este necesară când
vopseaua a devenit mată şi s-au
acumulat depuneri solide pe
suprafaţa acesteia.
Lustruirea cu silicon formează o
peliculă protectoare, făcând ceruirea
inutilă.
Componentele din plastic ale
caroseriei nu trebuie tratate cu agent de conservare sau ceară.
Geamurile şi lamelele
ştergătoarelor de parbriz
Opriţi ştergătoarele înainte de a
interveni în zona acestora.
Folosiţi o lavetă ce nu lasă scame sau o piele de căprioară împreună cu
soluţie de curăţare pentru geamuri şi
de îndepărtare a insectelor.La curăţarea lunetei din interior,
ştergeţi întotdeauna în paralel cu elementul de încălzire pentru a
preveni deteriorarea.
Pentru a curăţa mecanic gheaţa,
folosiţi o racletă pentru gheaţă.
Apăsaţi ferm pe racletă astfel încât să
nu poată pătrunde murdărie între
racletă şi geam, care altfel se poate
zgâria.
Curăţaţi ştergătoarele care lasă urme cu o lavetă moale şi soluţie de
curăţare pentru geamuri.
Îndepărtaţi reziduurile de murdărie de pe lamelele ridicate ale ştergătoarelorfolosind o lavetă moale şi lichid despălat geamuri. De asemenea,
verificaţi că aţi îndepărtat orice
reziduuri, cum ar fi ceara, reziduurile
de insecte şi altele similare de pe
geam.
Reziduurile de gheaţă, poluare şi
ştergerea continuă pe geamurile
uscate vor deteriora sau chiar
distruge lamelele ştergătoarelor.

296Îngrijirea autovehicululuiTrapa de pe plafonNu folosiţi niciodată pentru curăţare
soluţii abrazive sau solvenţi,
combustibili, soluţii puternice
( de exemplu diluant de vopsea, soluţii
care conţin acetonă etc.), soluţii
alcaline sau acide sau un burete dur.
Nu aplicaţi ceară sau pastă de
lustruire pe suprafaţa trapei.
Jantele şi anvelopele Nu folosiţi sisteme de spălare cu un
jet de mare presiune.
Curăţaţi jantele cu o soluţie neutră de
curăţare pentru jante.
Jantele sunt vopsite şi pot fi tratate cu
aceeaşi agenţi de protecţie ca şi
vopseaua autovehiculului.
Deteriorarea stratului de vopsea
Rectificaţi defectele minore ale
stratului de vopsea folosind un creion
de retuş înainte de apariţia ruginii.
Apelaţi la un atelier service pentru
repararea deteriorărilor mai extinse
ale vopselei şi a suprafeţelor afectate de rugină.Planşeul
Unele suprafeţe ale părţii inferioare a
caroseriei au acoperire de protecţie
din PVC, în timp ce unele zone critice
au un strat protector durabil de ceară.
După spălarea planşeului, verificaţi
starea stratului protector de ceară şi
corectaţi dacă e necesar.
Materialele bituminoase şi din
cauciuc pot afecta acoperirea de
protecţie din PVC. Apelaţi la un atelier service pentru intervenţia asupra
părţii inferioare a caroseriei.
La intrarea şi ieşirea din sezonul rece,
spălaţi partea inferioară a caroseriei
şi solicitaţi verificarea acoperirii de
protecţie din ceară.
Sistemul de gaz lichid9 Pericol
Gazul lichid este mai greu decât
aerul şi se poate acumula în
punctele cu cavităţi.
Manifestaţi atenţie atunci când
efectuaţi lucrări de întreţinere la
şasiu într-un canal.
Pentru lucrări de vopsire şi la
utilizarea unei cabine de uscare la
temperaturi mai mari de 60 °C,
rezervorul de gaz lichid trebuie
demontat.
Nu modificaţi sistemul de gaz lichid.
Echipamentul de tractareNu curăţaţi cuplajul sferic de tractare
folosind instalaţii cu jet de aburi sau
jet de mare presiune.
Obturatorul de aer
Curăţaţi sistemul obturatorului din bara de protecţie faţă pentru a
menţine funcţionarea
corespunzătoare.
Îngrijirea interiorului
Interiorul şi tapiţeria
Curăţaţi interiorul autovehiculului,
inclusiv planşa de bord şi capitonajul, cu o lavetă uscată sau o soluţie de
curăţare pentru interior.

300Reparaţia şi întreţinereaExistă condiţii de funcţionare grele
dacă una sau mai multe dintre
situaţiile următoare apar frecvent:
Pornire la rece, funcţionare oprire şi
pornire, funcţionare cu remorcă,
condus montan, condus pe suprafeţe
carosabile de calitate slabă şi cu
nisip, poluare crescută a aerului,
prezenţa prafului aeropurtat şi a
conţinutului ridicat de praf, condusul
la altitudini mari şi variaţiile mari ale
temperaturii. În aceste condiţii grele
de funcţionare, anumite lucrări de
service pot fi necesare mai frecvent
decât la intervalele de service
obişnuite.
Intervalele de service internaţional sunt valabile pentru ţările care nu sunt
enumerate la Programul service
pentru Europa.
Afişajul de service 3 108.
Confirmări Confirmarea intervenţiilor service
este înregistrată în Caietul de service
şi garanţie. Data şi kilometrajul sunt
completate cu ştampila şi semnătura
reprezentantului atelierului service.Asiguraţi-vă că se completează
corect Caietul de service şi garanţie,
dovada permanentă a intervenţiilor
service fiind esenţială pentru
satisfacerea oricăror solicitări
acoperite de garanţie sau alte
programe speciale. Prezintă de
asemenea un avantaj la vânzarea
autovehiculului.Lichide, lubrifianţi şi
piese de schimb
recomandate
Lichide şi lubrifianţi recomandaţi
Folosiţi exclusiv produse care se
încadrează în specificaţiile
recomandate.9 Avertisment
Materialele utilizate sunt
periculoase şi pot fi toxice.
Manevraţi-le cu grijă. Respectaţi
instrucţiunile prezente pe
recipienţii în care acestea sunt
livrate.
Uleiul de motor
Uleiul de motor este identificat prin
clasa de calitate şi prin vâscozitate.
Calitatea este mai importantă decât vâscozitatea atunci când se alegeuleiul ce urmează a fi utilizat.
Calitatea uleiului asigură,
de exemplu, curăţenia motorului,

Reparaţia şi întreţinerea301protecţia împotriva coroziunii şi
controlul îmbătrânirii uleiului, în timp
ce clasa de vâscozitate oferă
informaţii despre variaţia fluidităţii
uleiului în funcţie de temperatură.
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 305.
Completarea uleiului de motorAtenţie
În cazul deversării uleiului,
ştergeţi-l şi eliminaţi-l corect.
Uleiurile de motor provenite de la
diferiţi producători sau livrate sub diferite mărci pot fi amestecate atât
timp cât sunt conforme cu cerinţele
referitoare la calitatea şi vâscozitatea uleiului de motor.
Folosirea uleiurilor de motor pentru
toate motoarele pe benzină doar de
calitatea ACEA este interzisă,
deoarece poate avaria motorul în
anumite condiţii de funcţionare.
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 305.
Aditivi suplimentari pentru uleiul de
motor
Utilizarea de aditivi suplimentari
pentru uleiul de motor poate duce la
avarierea motorului şi invalidarea
garanţiei.
Clase de vâscozitate a uleiului de
motor
Clasa de vâscozitate SAE oferă
informaţii cu privire la fluiditatea
uleiului.
Uleiurile multigrad sunt indicate prin două cifre, de exemplu, SAE 5W-30.
Prima cifră, urmată de un W, indică
vâscozitatea la temperaturi scăzute,
iar cea de-a doua indică vâscozitatea
la temperaturi ridicate.
Selectaţi clasa de vâscozitate
adecvată în funcţie de temperatura
ambientală minimă 3 305.
Toate clasele de vâscozitate sunt
potrivite la temperaturi ambientale
ridicate.Lichidul de răcire şi antigelul
Utilizaţi numai antigel pentru lichid de
răcire cu acid organic cu o durată
lungă de utilizare, aprobat pentru
acest autovehicul. Apelaţi la un atelier service autorizat.
Sistemul este prevăzut din fabrică cu
un lichid de răcire creat pentru
protecţie excelentă la coroziune şi
protecţie la îngheţ până la aprox.
-28 °C. În regiunile cu temperaturi
foarte scăzute, lichidul de răcire
prevăzut din fabrică asigură protecţie
la îngheţ până la aprox. -37 °C.
Această concentraţie trebuie
menţinută pe întreg parcursul anului.
Aditivii pentru lichidul de răcire
destinaţi asigurării unei protecţii
suplimentare împotriva coroziunii sau
etanşării împotriva scurgerilor minore
pot cauza probleme de funcţionare.
Nu ne asumăm răspunderea pentru
consecinţele utilizării de aditivi
suplimentari pentru lichidul de răcire.

Date tehnice303Date tehniceIdentificarea autovehiculului......303
Seria de identificare a autovehiculului (VIN) ..............303
Plăcuţa de identificare .............303
Identificarea motorului .............304
Date referitoare la autovehicul ...305
Lichide şi lubrifianţi recomandaţi ............................ 305
Date despre motor ...................308
Performanţele .......................... 310
Dimensiunile autovehiculului ...312
Capacităţi ................................ 313
Presiunea în anvelope .............314
Dimensiuni de instalare a cârligului de tractare ...............316Identificarea
autovehiculului
Seria de identificare aautovehiculului (VIN)
Numărul de identificare al
autovehiculului este vizibile prin
parbriz.
Numărul de identificare a
autovehiculului (VIN) poate fi ştanţat
pe plăcuţa de identificare şi în
cavitatea podelei, sub covor, vizibil
sub un capac, sau în compartimentul
motor, pe panoul caroseriei din
dreapta.
Plăcuţa de identificare
Eticheta de identificare este fixată pe
rama portierei din stânga sau dreapta
faţă.

304Date tehniceInformaţii pe plăcuţa de identificare:1:producătorul2:numărul omologării de tip3:seria de identificare a
autovehiculului (VIN)4:greutatea maximă admisă a
autovehiculului în kg5:greutatea maximă admisă a
ansamblului cu remorcă în kg6:sarcina maximă admisă pe
puntea din faţă în kg7:sarcina maximă admisă pe
puntea din spate în kg8:date specifice pentru autovehicul
sau pentru ţara respectivă,
de ex., MA = modelul anului
Sarcinile combinate de pe puntea faţă şi spate nu trebuie să depăşească
greutatea brută maximă permisă a
autoturismului.
Masa proprie a autovehiculului
depinde de specificaţia
autovehiculului, de ex. echipament
opţional şi accesorii. Consultaţi
Certificatul de conformitate CEE,
furnizat împreună cu alte documente naţionale de înmatriculare ale
autovehiculului.
Datele tehnice sunt stabilite în
concordanţă cu normele Comunităţii
Europene. Ne rezervăm dreptul de a
opera modificări. Specificaţiile din
documentele autovehiculului au
întotdeauna prioritate asupra celor din acest manual.
Identificarea motorului
Tabelele cu date tehnice folosesc
codul de identificare al motorului.
Tabelul cu date despre motor arată
suplimentar codul de inginerie.
Datele despre motor 3 308.
Pentru a identifica motorul respectiv, consultaţi Certificatul de conformitate
CEE, furnizat împreună cu alte
documente naţionale de
înmatriculare ale autovehiculului.
Certificatul de conformitate arată
codul de identificare a motorului, este posibil ca alte publicaţii naţionale să
indice codul de inginerie. Verificaţi
deplasarea pistonului şi puterea
motorului pentru a identifica motorul
respectiv.
