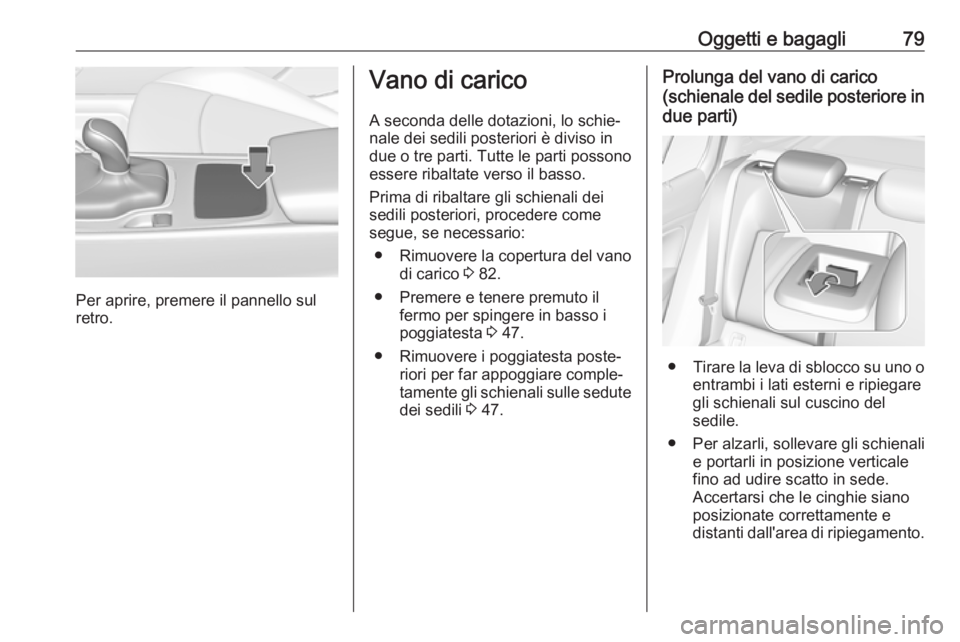

Oggetti e bagagli79
Per aprire, premere il pannello sul
retro.
Vano di carico
A seconda delle dotazioni, lo schie‐
nale dei sedili posteriori è diviso in
due o tre parti. Tutte le parti possono
essere ribaltate verso il basso.
Prima di ribaltare gli schienali dei
sedili posteriori, procedere come
segue, se necessario:
● Rimuovere la copertura del vano di carico 3 82.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 47.
● Rimuovere i poggiatesta poste‐ riori per far appoggiare comple‐
tamente gli schienali sulle sedute
dei sedili 3 47.Prolunga del vano di carico
(schienale del sedile posteriore in due parti)
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del
sedile.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Accertarsi che le cinghie siano
posizionate correttamente e
distanti dall'area di ripiegamento.

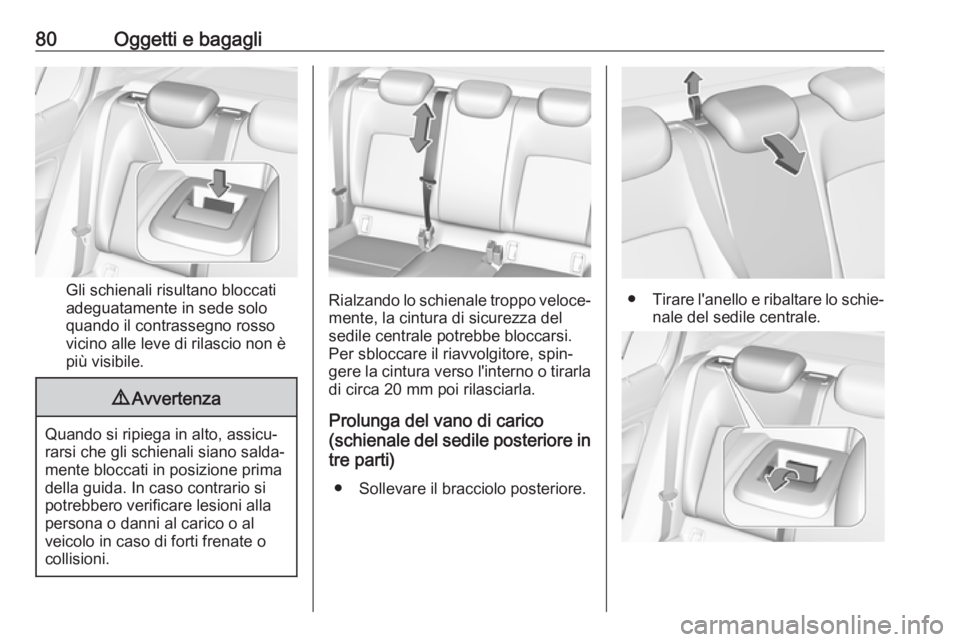

Page 82 of 339

80Oggetti e bagagli
Gli schienali risultano bloccati
adeguatamente in sede solo
quando il contrassegno rosso
vicino alle leve di rilascio non è
più visibile.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi.
Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in tre parti)
● Sollevare il bracciolo posteriore.● Tirare l'anello e ribaltare lo schie‐
nale del sedile centrale.

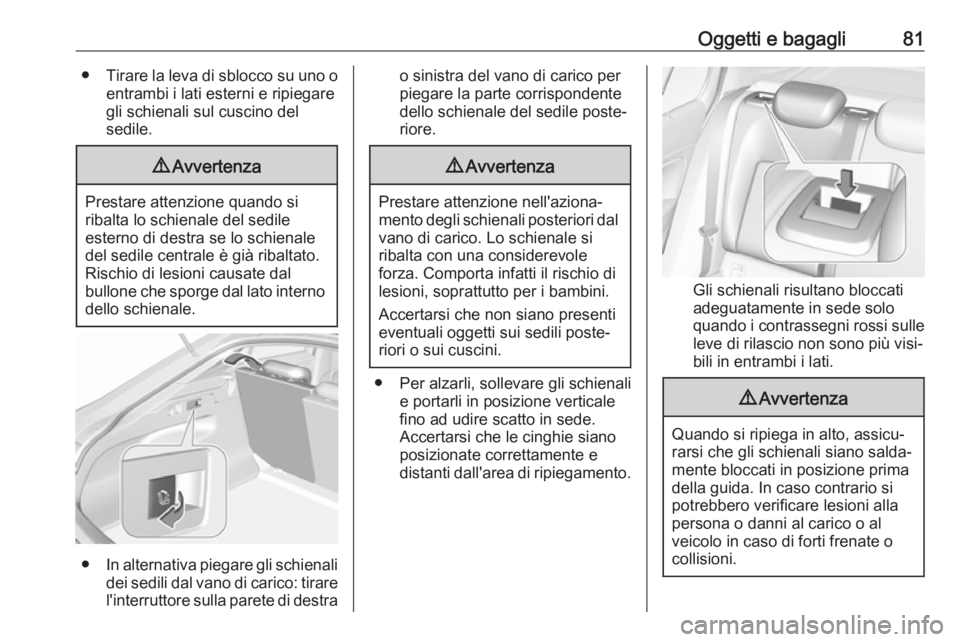

Page 83 of 339

Oggetti e bagagli81●Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del
sedile.9 Avvertenza
Prestare attenzione quando si
ribalta lo schienale del sedile
esterno di destra se lo schienale
del sedile centrale è già ribaltato.
Rischio di lesioni causate dal
bullone che sporge dal lato interno dello schienale.
● In alternativa piegare gli schienali
dei sedili dal vano di carico: tirare
l'interruttore sulla parete di destra
o sinistra del vano di carico per
piegare la parte corrispondente
dello schienale del sedile poste‐
riore.9 Avvertenza
Prestare attenzione nell'aziona‐
mento degli schienali posteriori dal vano di carico. Lo schienale si
ribalta con una considerevole
forza. Comporta infatti il rischio di
lesioni, soprattutto per i bambini.
Accertarsi che non siano presenti
eventuali oggetti sui sedili poste‐
riori o sui cuscini.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Accertarsi che le cinghie siano
posizionate correttamente e
distanti dall'area di ripiegamento.
Gli schienali risultano bloccati
adeguatamente in sede solo
quando i contrassegni rossi sulle
leve di rilascio non sono più visi‐
bili in entrambi i lati.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Page 84 of 339

82Oggetti e bagagli
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi. Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Portaoggetti posteriore
Contenitore portaoggetti
Nel vano di carico si trova un conte‐
nitore portaoggetti. Rimuovere la
copertura per accedere al contenitore
portaoggetti.
Copertura portaoggetti del pianale
posteriore 3 84.
Copertura del vano di carico
Non collocare oggetti sulla copertura.
Grand Sport
Smontaggio della copertura
Sganciare le cinghie di fissaggio dal
portellone.

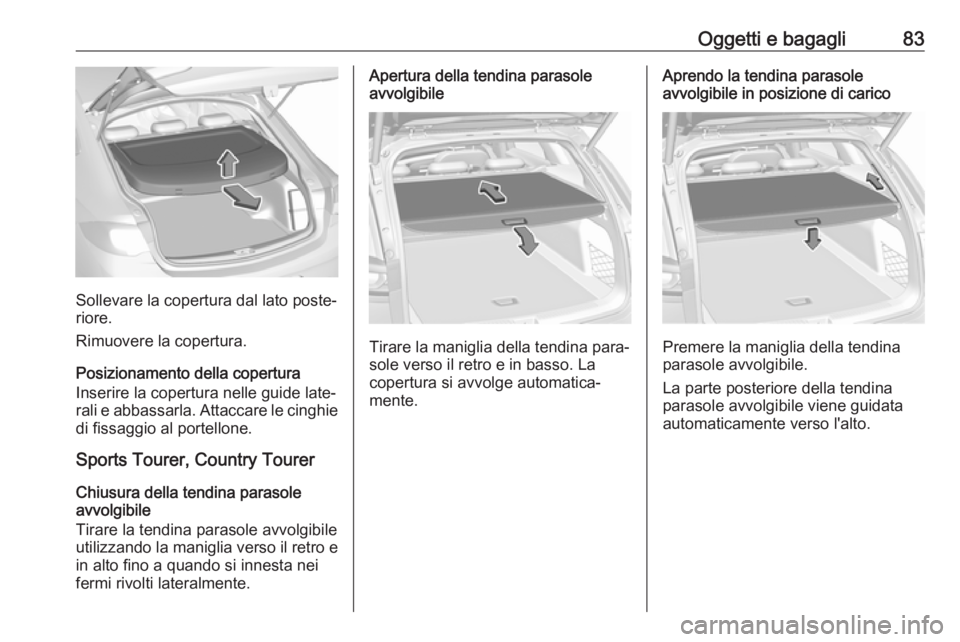

Page 85 of 339

Oggetti e bagagli83
Sollevare la copertura dal lato poste‐
riore.
Rimuovere la copertura.
Posizionamento della copertura
Inserire la copertura nelle guide late‐ rali e abbassarla. Attaccare le cinghie
di fissaggio al portellone.
Sports Tourer, Country Tourer
Chiusura della tendina parasole
avvolgibile
Tirare la tendina parasole avvolgibile
utilizzando la maniglia verso il retro e
in alto fino a quando si innesta nei
fermi rivolti lateralmente.
Apertura della tendina parasole
avvolgibile
Tirare la maniglia della tendina para‐
sole verso il retro e in basso. La
copertura si avvolge automatica‐ mente.
Aprendo la tendina parasole
avvolgibile in posizione di carico
Premere la maniglia della tendina
parasole avvolgibile.
La parte posteriore della tendina
parasole avvolgibile viene guidata
automaticamente verso l'alto.

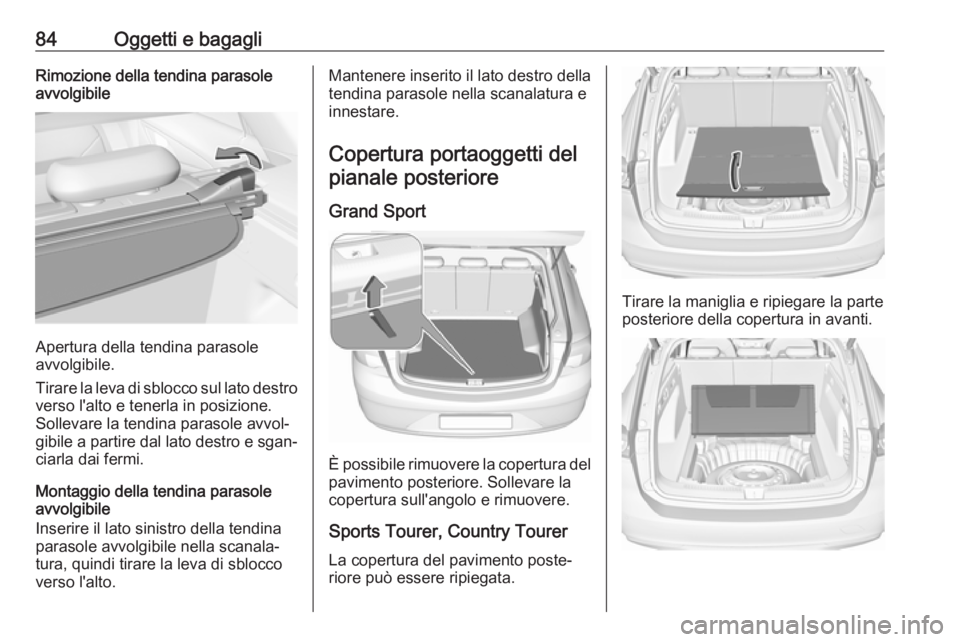

Page 86 of 339

84Oggetti e bagagliRimozione della tendina parasole
avvolgibile
Apertura della tendina parasole
avvolgibile.
Tirare la leva di sblocco sul lato destro verso l'alto e tenerla in posizione.
Sollevare la tendina parasole avvol‐
gibile a partire dal lato destro e sgan‐
ciarla dai fermi.
Montaggio della tendina parasole
avvolgibile
Inserire il lato sinistro della tendina
parasole avvolgibile nella scanala‐
tura, quindi tirare la leva di sblocco
verso l'alto.
Mantenere inserito il lato destro della
tendina parasole nella scanalatura e
innestare.
Copertura portaoggetti delpianale posteriore
Grand Sport
È possibile rimuovere la copertura del pavimento posteriore. Sollevare la
copertura sull'angolo e rimuovere.
Sports Tourer, Country Tourer
La copertura del pavimento poste‐
riore può essere ripiegata.
Tirare la maniglia e ripiegare la parte
posteriore della copertura in avanti.

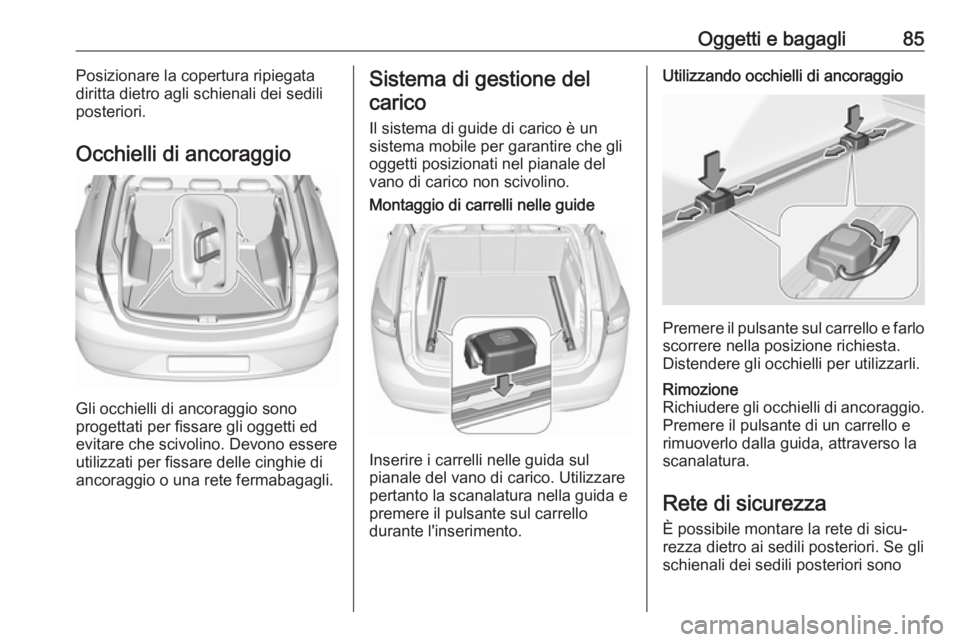

Page 87 of 339

Oggetti e bagagli85Posizionare la copertura ripiegata
diritta dietro agli schienali dei sedili
posteriori.
Occhielli di ancoraggio
Gli occhielli di ancoraggio sono
progettati per fissare gli oggetti ed
evitare che scivolino. Devono essere
utilizzati per fissare delle cinghie di
ancoraggio o una rete fermabagagli.
Sistema di gestione del
carico
Il sistema di guide di carico è un sistema mobile per garantire che gli
oggetti posizionati nel pianale del
vano di carico non scivolino.Montaggio di carrelli nelle guide
Inserire i carrelli nelle guida sul
pianale del vano di carico. Utilizzare
pertanto la scanalatura nella guida e
premere il pulsante sul carrello
durante l'inserimento.
Utilizzando occhielli di ancoraggio
Premere il pulsante sul carrello e farlo
scorrere nella posizione richiesta. Distendere gli occhielli per utilizzarli.
Rimozione
Richiudere gli occhielli di ancoraggio. Premere il pulsante di un carrello e
rimuoverlo dalla guida, attraverso la
scanalatura.
Rete di sicurezza
È possibile montare la rete di sicu‐
rezza dietro ai sedili posteriori. Se gli
schienali dei sedili posteriori sono

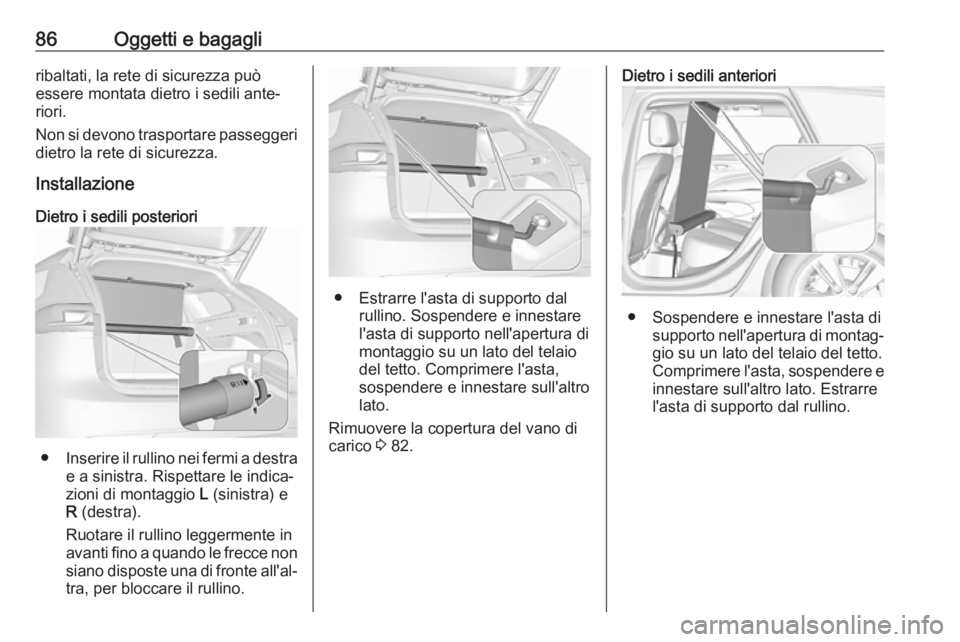

Page 88 of 339

86Oggetti e bagagliribaltati, la rete di sicurezza può
essere montata dietro i sedili ante‐
riori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Installazione
Dietro i sedili posteriori
● Inserire il rullino nei fermi a destra
e a sinistra. Rispettare le indica‐
zioni di montaggio L (sinistra) e
R (destra).
Ruotare il rullino leggermente in
avanti fino a quando le frecce non siano disposte una di fronte all'al‐tra, per bloccare il rullino.
● Estrarre l'asta di supporto dal rullino. Sospendere e innestare
l'asta di supporto nell'apertura di
montaggio su un lato del telaio
del tetto. Comprimere l'asta,
sospendere e innestare sull'altro
lato.
Rimuovere la copertura del vano di
carico 3 82.
Dietro i sedili anteriori
● Sospendere e innestare l'asta di
supporto nell'apertura di montag‐gio su un lato del telaio del tetto.
Comprimere l'asta, sospendere e
innestare sull'altro lato. Estrarre
l'asta di supporto dal rullino.

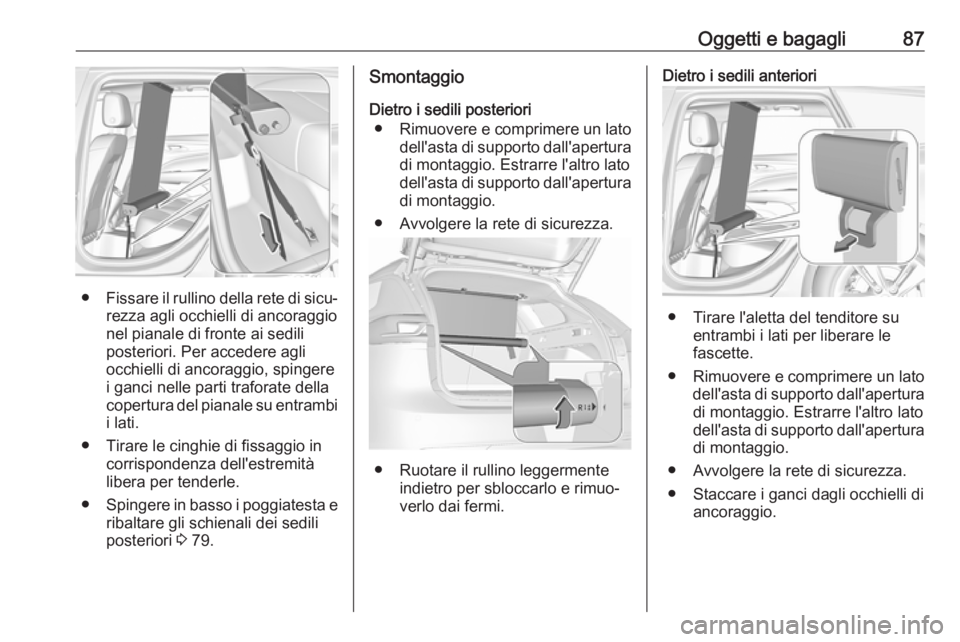

Page 89 of 339

Oggetti e bagagli87
●Fissare il rullino della rete di sicu‐
rezza agli occhielli di ancoraggio
nel pianale di fronte ai sedili
posteriori. Per accedere agli
occhielli di ancoraggio, spingere
i ganci nelle parti traforate della
copertura del pianale su entrambi
i lati.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità
libera per tenderle.
● Spingere in basso i poggiatesta e
ribaltare gli schienali dei sedili
posteriori 3 79.
Smontaggio
Dietro i sedili posteriori ● Rimuovere e comprimere un lato
dell'asta di supporto dall'apertura di montaggio. Estrarre l'altro lato
dell'asta di supporto dall'apertura
di montaggio.
● Avvolgere la rete di sicurezza.
● Ruotare il rullino leggermente indietro per sbloccarlo e rimuo‐
verlo dai fermi.
Dietro i sedili anteriori
● Tirare l'aletta del tenditore su entrambi i lati per liberare le
fascette.
● Rimuovere e comprimere un lato
dell'asta di supporto dall'apertura di montaggio. Estrarre l'altro lato
dell'asta di supporto dall'apertura
di montaggio.
● Avvolgere la rete di sicurezza.
● Staccare i ganci dagli occhielli di ancoraggio.
Page 90 of 339

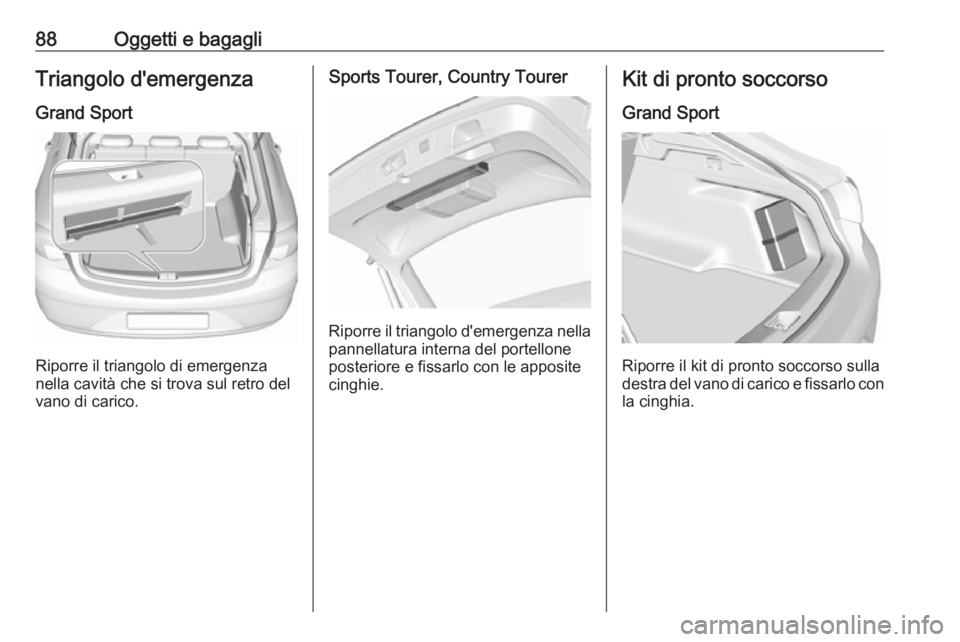

88Oggetti e bagagliTriangolo d'emergenza
Grand Sport
Riporre il triangolo di emergenza
nella cavità che si trova sul retro del
vano di carico.
Sports Tourer, Country Tourer
Riporre il triangolo d'emergenza nella
pannellatura interna del portellone
posteriore e fissarlo con le apposite
cinghie.
Kit di pronto soccorso
Grand Sport
Riporre il kit di pronto soccorso sulla
destra del vano di carico e fissarlo con la cinghia.
