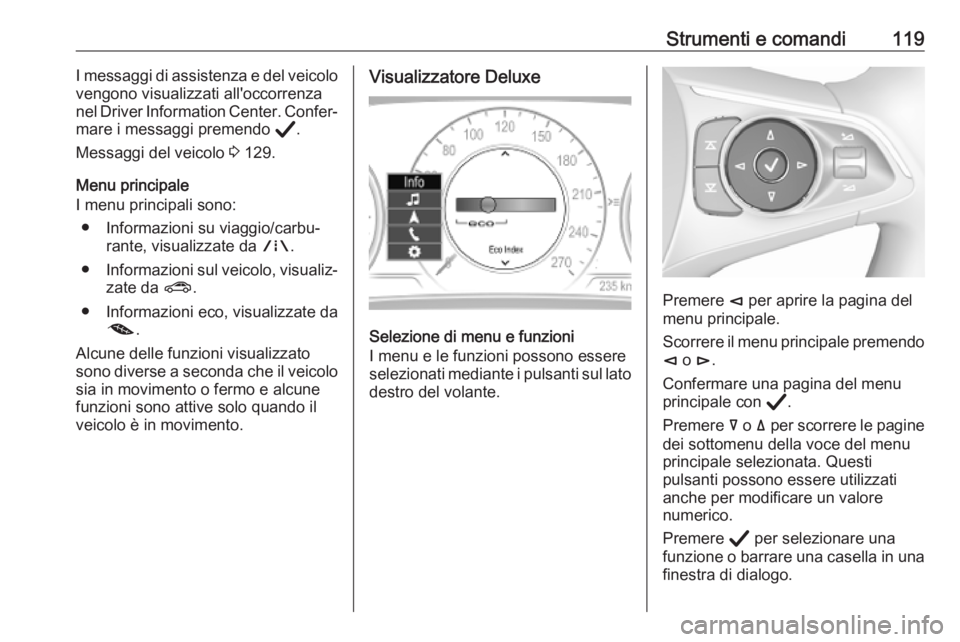

Strumenti e comandi119I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Confer‐
mare i messaggi premendo Å.
Messaggi del veicolo 3 129.
Menu principale
I menu principali sono:
● Informazioni su viaggio/carbu‐ rante, visualizzate da ;.
● Informazioni sul veicolo, visualiz‐
zate da ?.
● Informazioni eco, visualizzate da @ .
Alcune delle funzioni visualizzato
sono diverse a seconda che il veicolo sia in movimento o fermo e alcune
funzioni sono attive solo quando il
veicolo è in movimento.Visualizzatore Deluxe
Selezione di menu e funzioni
I menu e le funzioni possono essere
selezionati mediante i pulsanti sul lato destro del volante.
Premere è per aprire la pagina del
menu principale.
Scorrere il menu principale premendo è o é.
Confermare una pagina del menu
principale con Å.
Premere å o ä per scorrere le pagine
dei sottomenu della voce del menu
principale selezionata. Questi
pulsanti possono essere utilizzati
anche per modificare un valore
numerico.
Premere Å per selezionare una
funzione o barrare una casella in una
finestra di dialogo.

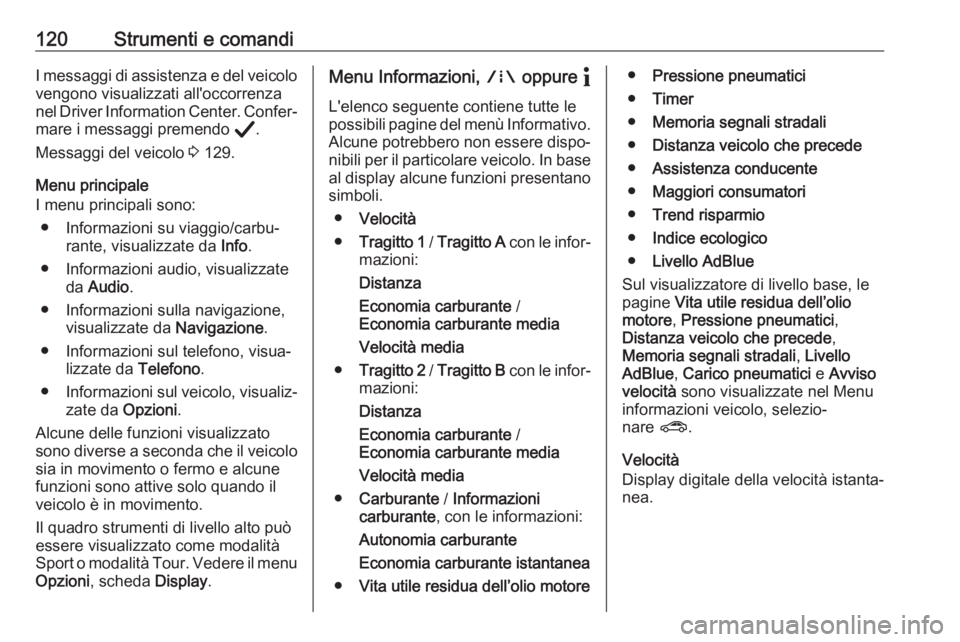

120Strumenti e comandiI messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Confer‐ mare i messaggi premendo Å.
Messaggi del veicolo 3 129.
Menu principale
I menu principali sono:
● Informazioni su viaggio/carbu‐ rante, visualizzate da Info.
● Informazioni audio, visualizzate da Audio .
● Informazioni sulla navigazione, visualizzate da Navigazione.
● Informazioni sul telefono, visua‐ lizzate da Telefono.
● Informazioni sul veicolo, visualiz‐
zate da Opzioni.
Alcune delle funzioni visualizzato
sono diverse a seconda che il veicolo
sia in movimento o fermo e alcune
funzioni sono attive solo quando il
veicolo è in movimento.
Il quadro strumenti di livello alto può essere visualizzato come modalità
Sport o modalità Tour. Vedere il menu Opzioni , scheda Display.Menu Informazioni, ; oppure "
L'elenco seguente contiene tutte le possibili pagine del menù Informativo. Alcune potrebbero non essere dispo‐
nibili per il particolare veicolo. In base al display alcune funzioni presentanosimboli.
● Velocità
● Tragitto 1 / Tragitto A con le infor‐
mazioni:
Distanza
Economia carburante /
Economia carburante media
Velocità media
● Tragitto 2 / Tragitto B con le infor‐
mazioni:
Distanza
Economia carburante /
Economia carburante media
Velocità media
● Carburante / Informazioni
carburante , con le informazioni:
Autonomia carburante
Economia carburante istantanea
● Vita utile residua dell’olio motore●Pressione pneumatici
● Timer
● Memoria segnali stradali
● Distanza veicolo che precede
● Assistenza conducente
● Maggiori consumatori
● Trend risparmio
● Indice ecologico
● Livello AdBlue
Sul visualizzatore di livello base, le
pagine Vita utile residua dell’olio
motore , Pressione pneumatici ,
Distanza veicolo che precede ,
Memoria segnali stradali , Livello
AdBlue , Carico pneumatici e Avviso
velocità sono visualizzate nel Menu
informazioni veicolo, selezio‐
nare ?.
Velocità
Display digitale della velocità istanta‐
nea.

Strumenti e comandi121Viaggio 1/A o 2/B
Le due pagine indipendenti 1/A e 2/B
mostrano riportano la distanza
attuale, il consumo medio di carbu‐
rante e la velocità media registrati a
partire da un determinato ripristino.
L'indicatore di distanza conta fino ad
una distanza di 9.999 km e riparte poi da 0.
Per ripristinare al livello base,
premere Å e confermare Reset. Sul
visualizzatore Deluxe, premere é e
confermare con Å. Verranno azze‐
rati solamente i valori della pagina
visualizzata. L'altra pagina Viaggio rimane invariata.
Carburante /Informazioni carburanteAutonomia carburante
L'autonomia viene calcolata in base
al livello corrente di carburante nel
serbatoio e al consumo corrente. Il
display visualizza valori medi.
Dopo un certo tempo dal rifornimento, l'autonomia viene aggiornata auto‐
maticamente.Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia Y
nell'indicatore del livello carburante si
accende.
Quando è necessario rifornire imme‐
diatamente il serbatoio appare un
messaggio di avviso che rimane
visualizzato nel display. Inoltre
lampeggia la spia Y nell'indicatore del
livello carburante 3 115.Economia carburante istantanea
Visualizza il consumo istantaneo di
carburante.
Vita utile residua dell’olio motore
Indica una stima della durata utile
dell'olio. Il numero in % corrisponde
alla durata restante dell'olio corrente
3 109.
Pressione pneumatici
Controlla la pressione di tutti e quattro
i pneumatici durante la guida 3 275.
Timer
Visualizzatore di livello base: avviare
e fermare il timer con Å. Per azze‐
rare, tenere premuto Å quando il
timer non è in funzione.
Visualizzatore Deluxe: Per avviare o
fermare il timer, premere Å e nuova‐
mente Å. Per azzerare, premere
Å , selezionare Ripristina e confer‐
mare con Å.
Memoria segnali stradali
Visualizza i segnali stradali rilevati per
il tratto di strada in corso 3 230.
Distanza veicolo che precede
Visualizza la distanza in secondi da
un veicolo in movimento che precede 3 206. Se il Cruise control adattivo è
attivo questa pagina mostra invece
l'impostazione della distanza ante‐
riore.
Assistenza conducente
Visualizza lo stato di diversi sistemi di assistenza al conducente:
Cruise control adattivo 3 194.
Allarme collisione anteriore 3 203.
Ausilio al mantenimento di corsia
3 234.
Livello AdBlue
Visualizza il livello del serbatoio
AdBlue 3 173.

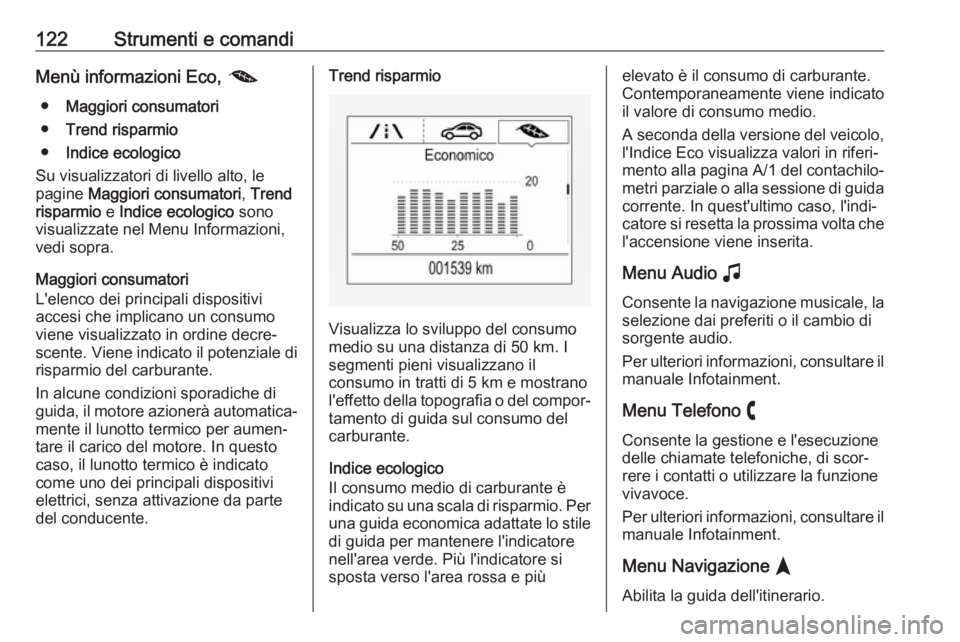

122Strumenti e comandiMenù informazioni Eco, @
● Maggiori consumatori
● Trend risparmio
● Indice ecologico
Su visualizzatori di livello alto, le
pagine Maggiori consumatori , Trend
risparmio e Indice ecologico sono
visualizzate nel Menu Informazioni,
vedi sopra.
Maggiori consumatori
L'elenco dei principali dispositivi
accesi che implicano un consumo
viene visualizzato in ordine decre‐
scente. Viene indicato il potenziale di
risparmio del carburante.
In alcune condizioni sporadiche di
guida, il motore azionerà automatica‐
mente il lunotto termico per aumen‐
tare il carico del motore. In questo
caso, il lunotto termico è indicato
come uno dei principali dispositivi
elettrici, senza attivazione da parte
del conducente.Trend risparmio
Visualizza lo sviluppo del consumo
medio su una distanza di 50 km. I
segmenti pieni visualizzano il
consumo in tratti di 5 km e mostrano
l'effetto della topografia o del compor‐ tamento di guida sul consumo del
carburante.
Indice ecologico
Il consumo medio di carburante è
indicato su una scala di risparmio. Per
una guida economica adattate lo stile
di guida per mantenere l'indicatore
nell'area verde. Più l'indicatore si
sposta verso l'area rossa e più
elevato è il consumo di carburante.
Contemporaneamente viene indicato
il valore di consumo medio.
A seconda della versione del veicolo, l'Indice Eco visualizza valori in riferi‐
mento alla pagina A/1 del contachilo‐
metri parziale o alla sessione di guida corrente. In quest'ultimo caso, l'indi‐catore si resetta la prossima volta che
l'accensione viene inserita.
Menu Audio G
Consente la navigazione musicale, la selezione dai preferiti o il cambio di
sorgente audio.
Per ulteriori informazioni, consultare il manuale Infotainment.
Menu Telefono $
Consente la gestione e l'esecuzione delle chiamate telefoniche, di scor‐
rere i contatti o utilizzare la funzione vivavoce.
Per ulteriori informazioni, consultare il manuale Infotainment.
Menu Navigazione §
Abilita la guida dell'itinerario.

Strumenti e comandi123Per ulteriori informazioni, consultare il
manuale Infotainment.
Menu informazioni veicolo, ?
Opzioni o %
L'elenco seguente contiene tutte le
possibili pagine del menù Opzioni. Alcune potrebbero non essere dispo‐
nibili per il particolare veicolo. In base al display alcune funzioni presentanosimboli.
● Unità
● Display
● Opzioni pagina info
● Opzioni pagina iniziale
● Contr. aut. vel. di croc. Adattivo
● Avviso velocità
● Carico pneumatici
● Indicatori
● Informazioni sul software
● Display Head-Up
● Livello AdBlueUnità
Selezionare l'unità di misura del
visualizzatore: sistema imperiale o
metrico.
Display
Premere é e selezionare la modalità
Sport o Touring. La modalità Sport
include più informazioni del veicolo, la modalità Tour include più informa‐
zioni sui supporti.
Quest'impostazione è disponibile solo con il display di livello alto.
Opzioni pagina info
È visualizzato un elenco di tutte le
pagine nel menu Info, vedi sopra.
Selezionare le pagine che si desidera
visualizzare nel Menu Info. Le pagine
selezionate hanno una 0. Le
funzioni non visualizzabili hanno una casella vuota.
Opzioni pagina iniziale
Selezionare i valori da visualizzare
nella pagina iniziale del Driver Infor‐
mation Center, ad es. velocità o auto‐
nomia di carburante.Contr. aut. vel. di croc. Adattivo
Attiva o disattiva il Cruise control
adattivo 3 194.
Avviso velocità
La pagine della Segnalazione velo‐
cità elevata consente di impostare
una velocità da non superare.
È possibile impostare il limite di velo‐
cità solo se la Segnalazione velocità
è abilitata. Quando la velocità è impo‐
stata, è possibile disattivare questa
funzione premendo Å durante la
visualizzazione di questa pagina. Se
si supera il limite di velocità selezio‐
nato, è visualizzato un avviso con un
cicalino.
Carico pneumatici
La categoria di pressione pneumatici
secondo la pressione di gonfiaggio
dei pneumatici attuale può essere
selezionata 3 275.

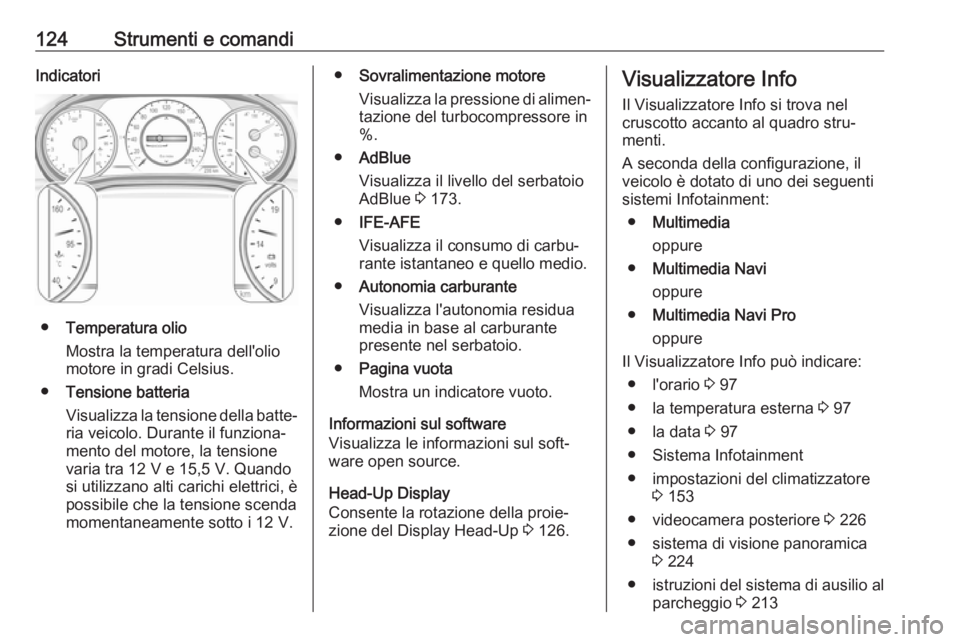

124Strumenti e comandiIndicatori
●Temperatura olio
Mostra la temperatura dell'olio
motore in gradi Celsius.
● Tensione batteria
Visualizza la tensione della batte‐
ria veicolo. Durante il funziona‐
mento del motore, la tensione
varia tra 12 V e 15,5 V. Quando
si utilizzano alti carichi elettrici, è
possibile che la tensione scenda
momentaneamente sotto i 12 V.
● Sovralimentazione motore
Visualizza la pressione di alimen‐
tazione del turbocompressore in
%.
● AdBlue
Visualizza il livello del serbatoio AdBlue 3 173.
● IFE-AFE
Visualizza il consumo di carbu‐
rante istantaneo e quello medio.
● Autonomia carburante
Visualizza l'autonomia residua
media in base al carburante
presente nel serbatoio.
● Pagina vuota
Mostra un indicatore vuoto.
Informazioni sul software
Visualizza le informazioni sul soft‐
ware open source.
Head-Up Display
Consente la rotazione della proie‐ zione del Display Head-Up 3 126.Visualizzatore Info
Il Visualizzatore Info si trova nel
cruscotto accanto al quadro stru‐
menti.
A seconda della configurazione, il
veicolo è dotato di uno dei seguenti
sistemi Infotainment:
● Multimedia
oppure
● Multimedia Navi
oppure
● Multimedia Navi Pro
oppure
Il Visualizzatore Info può indicare: ● l'orario 3 97
● la temperatura esterna 3 97
● la data 3 97
● Sistema Infotainment ● impostazioni del climatizzatore 3 153
● videocamera posteriore 3 226
● sistema di visione panoramica 3 224
● istruzioni del sistema di ausilio al
parcheggio 3 213

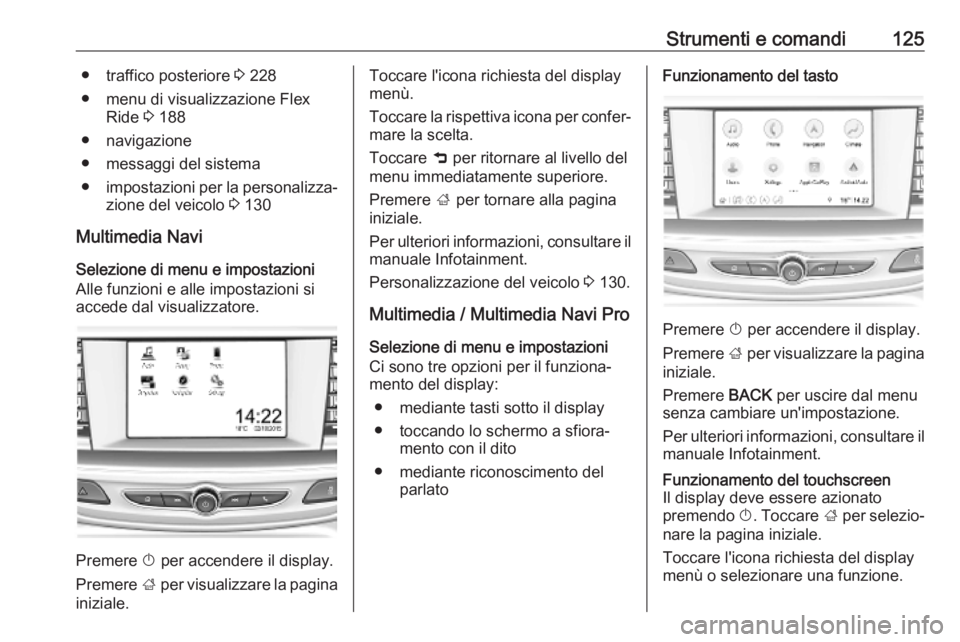

Strumenti e comandi125● traffico posteriore 3 228
● menu di visualizzazione Flex Ride 3 188
● navigazione
● messaggi del sistema
● impostazioni per la personalizza‐
zione del veicolo 3 130
Multimedia Navi
Selezione di menu e impostazioni
Alle funzioni e alle impostazioni si accede dal visualizzatore.
Premere X per accendere il display.
Premere ; per visualizzare la pagina
iniziale.
Toccare l'icona richiesta del display
menù.
Toccare la rispettiva icona per confer‐ mare la scelta.
Toccare 9 per ritornare al livello del
menu immediatamente superiore.
Premere ; per tornare alla pagina
iniziale.
Per ulteriori informazioni, consultare il
manuale Infotainment.
Personalizzazione del veicolo 3 130.
Multimedia / Multimedia Navi Pro
Selezione di menu e impostazioni
Ci sono tre opzioni per il funziona‐
mento del display:
● mediante tasti sotto il display● toccando lo schermo a sfiora‐ mento con il dito
● mediante riconoscimento del parlatoFunzionamento del tasto
Premere X per accendere il display.
Premere ; per visualizzare la pagina
iniziale.
Premere BACK per uscire dal menu
senza cambiare un'impostazione.
Per ulteriori informazioni, consultare il manuale Infotainment.
Funzionamento del touchscreen
Il display deve essere azionato
premendo X. Toccare ; per selezio‐
nare la pagina iniziale.
Toccare l'icona richiesta del display
menù o selezionare una funzione.

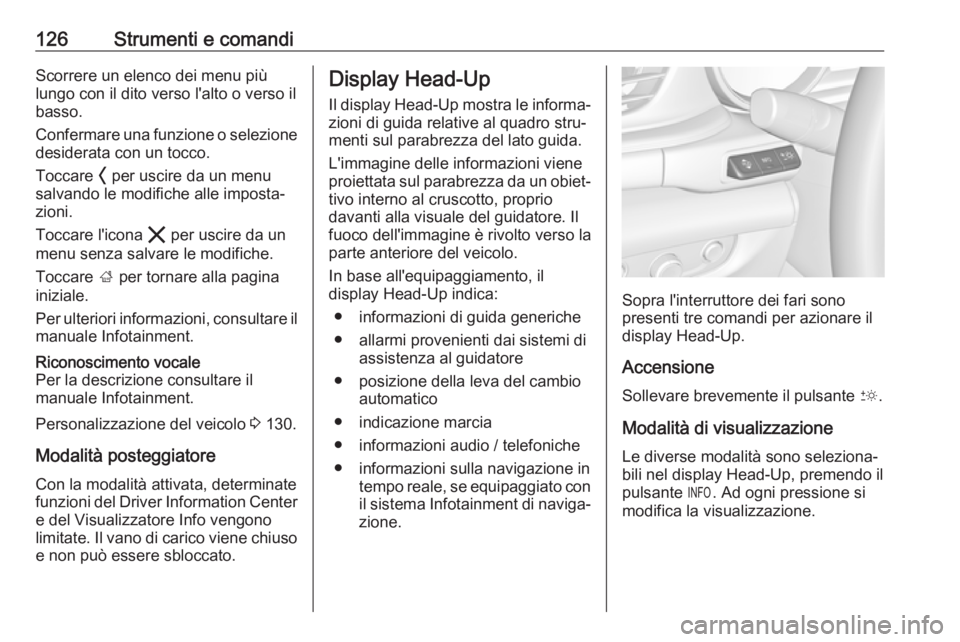

126Strumenti e comandiScorrere un elenco dei menu più
lungo con il dito verso l'alto o verso il
basso.
Confermare una funzione o selezione desiderata con un tocco.
Toccare O per uscire da un menu
salvando le modifiche alle imposta‐
zioni.
Toccare l'icona & per uscire da un
menu senza salvare le modifiche.
Toccare ; per tornare alla pagina
iniziale.
Per ulteriori informazioni, consultare il
manuale Infotainment.Riconoscimento vocale
Per la descrizione consultare il
manuale Infotainment.
Personalizzazione del veicolo 3 130.
Modalità posteggiatore
Con la modalità attivata, determinate funzioni del Driver Information Center
e del Visualizzatore Info vengono
limitate. Il vano di carico viene chiuso e non può essere sbloccato.
Display Head-Up
Il display Head-Up mostra le informa‐ zioni di guida relative al quadro stru‐
menti sul parabrezza del lato guida.
L'immagine delle informazioni viene
proiettata sul parabrezza da un obiet‐
tivo interno al cruscotto, proprio
davanti alla visuale del guidatore. Il
fuoco dell'immagine è rivolto verso la
parte anteriore del veicolo.
In base all'equipaggiamento, il
display Head-Up indica:
● informazioni di guida generiche
● allarmi provenienti dai sistemi di assistenza al guidatore
● posizione della leva del cambio automatico
● indicazione marcia
● informazioni audio / telefoniche
● informazioni sulla navigazione in tempo reale, se equipaggiato conil sistema Infotainment di naviga‐
zione.
Sopra l'interruttore dei fari sono presenti tre comandi per azionare il
display Head-Up.
Accensione Sollevare brevemente il pulsante &.
Modalità di visualizzazione Le diverse modalità sono seleziona‐bili nel display Head-Up, premendo il
pulsante /. Ad ogni pressione si
modifica la visualizzazione.

Strumenti e comandi127
Visualizzazione della velocità
Indica
● tachimetro: indicazione digitale della velocità
● segnali stradali: indicazione dei limiti di velocità
Visualizzazione prestazioni
Indica
● tachimetro: indicazione digitale della velocità
● contagiri: regime del motore, in giri al minuto
● cambio automatico: posizione della leva del cambio
● cambio manuale / automatico: indicazione marcia
Visualizzazione audio
Indica
● tachimetro: indicazione digitale della velocità
● informazioni sull'audio in riprodu‐
zione al momento
Visualizzazione navigazione
Indica
● tachimetro: indicazione digitale della velocità
● informazioni sulla navigazione in tempo reale
Spie attive di sicurezza
Tutte le spie di visualizzazione dei
seguenti sistemi di assistenza al
guidatore sono indicate nella riga
superiore del display
● rilevato veicolo che precede A:
ricognizione del veicolo
● ausilio al mantenimento di corsia
a : condizioni e avvertimento● cruise control adattivo Õ:
impostazione velocità e condi‐
zioni
● rilevato pedone di fronte 7: rico‐
gnizione del pedone
Comparsa degli allarmi
La lista seguente contiene solo un
estratto dei possibili allarmi. Alcuni
potrebbero essere non disponibili per
il proprio particolare veicolo, altri
possono comparire in base alla confi‐ gurazione del veicolo.
Gli allarmi compaiono su ogni pagina,
se necessario
● allarme protezione pedoni
● allarme collisione anteriore
● allarme passaggio alla marcia superiore/inferiore
● chiamata in arrivo
Gli allarmi con priorità bassa possono essere azzerati premendo G e gli
allarmi con priorità alta restano visibili per tutta la durata del pericolo. I
messaggi del sistema o gli avvisi del veicolo potrebbero richiedere azione
immediata. Rivolgersi ad un'officina.

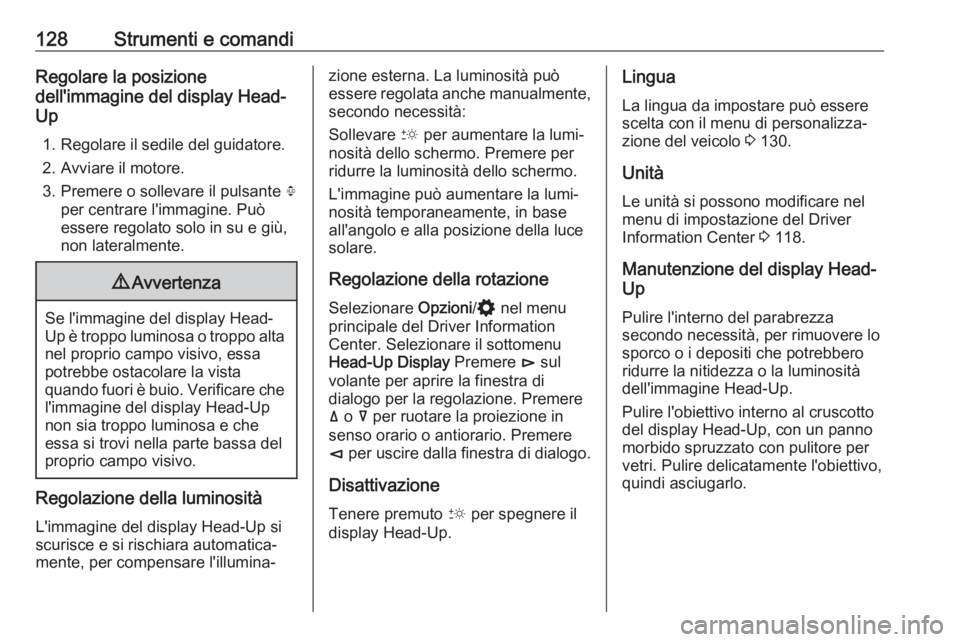

128Strumenti e comandiRegolare la posizione
dell'immagine del display Head-
Up
1. Regolare il sedile del guidatore.
2. Avviare il motore.
3. Premere o sollevare il pulsante .
per centrare l'immagine. Può essere regolato solo in su e giù,
non lateralmente.9 Avvertenza
Se l'immagine del display Head-
Up è troppo luminosa o troppo alta nel proprio campo visivo, essa
potrebbe ostacolare la vista
quando fuori è buio. Verificare che l'immagine del display Head-Up
non sia troppo luminosa e che
essa si trovi nella parte bassa del
proprio campo visivo.
Regolazione della luminosità
L'immagine del display Head-Up si
scurisce e si rischiara automatica‐
mente, per compensare l'illumina‐
zione esterna. La luminosità può
essere regolata anche manualmente,
secondo necessità:
Sollevare & per aumentare la lumi‐
nosità dello schermo. Premere per ridurre la luminosità dello schermo.
L'immagine può aumentare la lumi‐
nosità temporaneamente, in base
all'angolo e alla posizione della luce
solare.
Regolazione della rotazione
Selezionare Opzioni/% nel menu
principale del Driver Information
Center. Selezionare il sottomenu
Head-Up Display Premere é sul
volante per aprire la finestra di
dialogo per la regolazione. Premere
ä o å per ruotare la proiezione in
senso orario o antiorario. Premere
è per uscire dalla finestra di dialogo.
Disattivazione Tenere premuto & per spegnere il
display Head-Up.Lingua
La lingua da impostare può essere scelta con il menu di personalizza‐
zione del veicolo 3 130.
Unità
Le unità si possono modificare nel
menu di impostazione del Driver
Information Center 3 118.
Manutenzione del display Head-
Up
Pulire l'interno del parabrezza
secondo necessità, per rimuovere lo
sporco o i depositi che potrebbero
ridurre la nitidezza o la luminosità dell'immagine Head-Up.
Pulire l'obiettivo interno al cruscotto
del display Head-Up, con un panno
morbido spruzzato con pulitore per
vetri. Pulire delicatamente l'obiettivo,
quindi asciugarlo.
