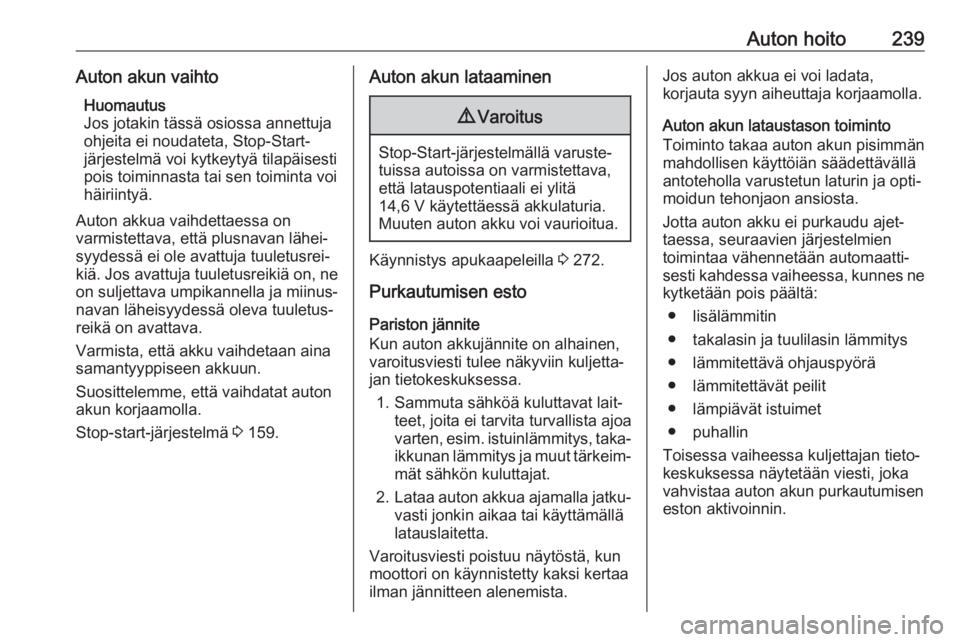

Auton hoito239Auton akun vaihtoHuomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne
on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 159.Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ylitä
14,6 V käytettäessä akkulaturia.
Muuten auton akku voi vaurioitua.
Käynnistys apukaapeleilla 3 272.
Purkautumisen esto
Pariston jännite
Kun auton akkujännite on alhainen,
varoitusviesti tulee näkyviin kuljetta‐ jan tietokeskuksessa.
1. Sammuta sähköä kuluttavat lait‐ teet, joita ei tarvita turvallista ajoa
varten, esim. istuinlämmitys, taka‐
ikkunan lämmitys ja muut tärkeim‐
mät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti poistuu näytöstä, kun
moottori on käynnistetty kaksi kertaa
ilman jännitteen alenemista.
Jos auton akkua ei voi ladata,
korjauta syyn aiheuttaja korjaamolla.
Auton akun lataustason toiminto
Toiminto takaa auton akun pisimmän
mahdollisen käyttöiän säädettävällä
antoteholla varustetun laturin ja opti‐
moidun tehonjaon ansiosta.
Jotta auton akku ei purkaudu ajet‐
taessa, seuraavien järjestelmien
toimintaa vähennetään automaatti‐
sesti kahdessa vaiheessa, kunnes ne
kytketään pois päältä:
● lisälämmitin
● takalasin ja tuulilasin lämmitys
● lämmitettävä ohjauspyörä
● lämmitettävät peilit
● lämpiävät istuimet
● puhallin
Toisessa vaiheessa kuljettajan tieto‐
keskuksessa näytetään viesti, joka
vahvistaa auton akun purkautumisen
eston aktivoinnin.

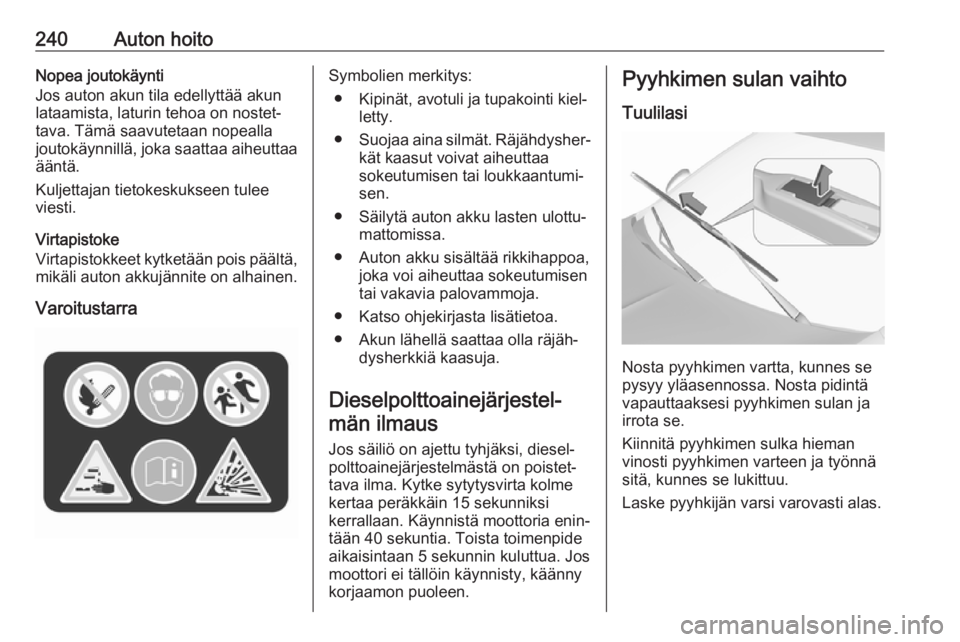

240Auton hoitoNopea joutokäynti
Jos auton akun tila edellyttää akun
lataamista, laturin tehoa on nostet‐
tava. Tämä saavutetaan nopealla
joutokäynnillä, joka saattaa aiheuttaa
ääntä.
Kuljettajan tietokeskukseen tulee
viesti.
Virtapistoke
Virtapistokkeet kytketään pois päältä, mikäli auton akkujännite on alhainen.
VaroitustarraSymbolien merkitys: ● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Akun lähellä saattaa olla räjäh‐ dysherkkiä kaasuja.
Dieselpolttoainejärjestel‐
män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista toimenpide
aikaisintaan 5 sekunnin kuluttua. Jos
moottori ei tällöin käynnisty, käänny
korjaamon puoleen.Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen vartta, kunnes se
pysyy yläasennossa. Nosta pidintä
vapauttaaksesi pyyhkimen sulan ja
irrota se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

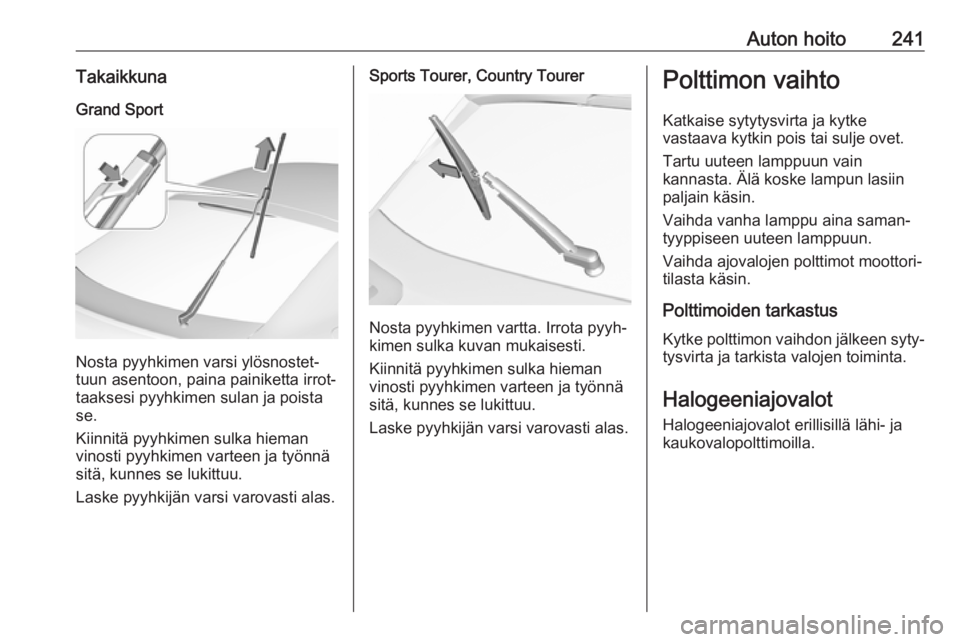

Auton hoito241TakaikkunaGrand Sport
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Sports Tourer, Country Tourer
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.

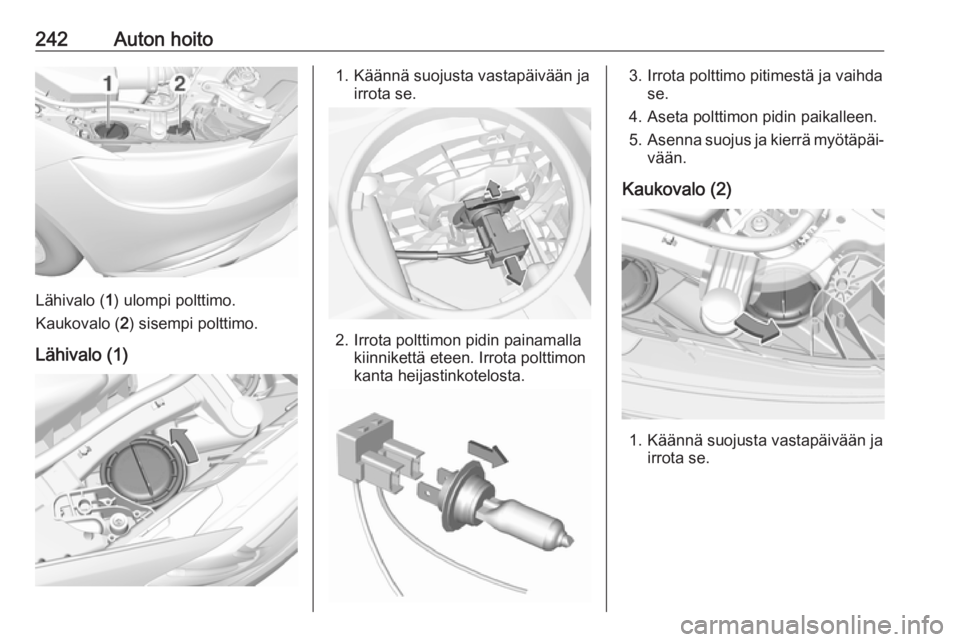

242Auton hoito
Lähivalo (1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.

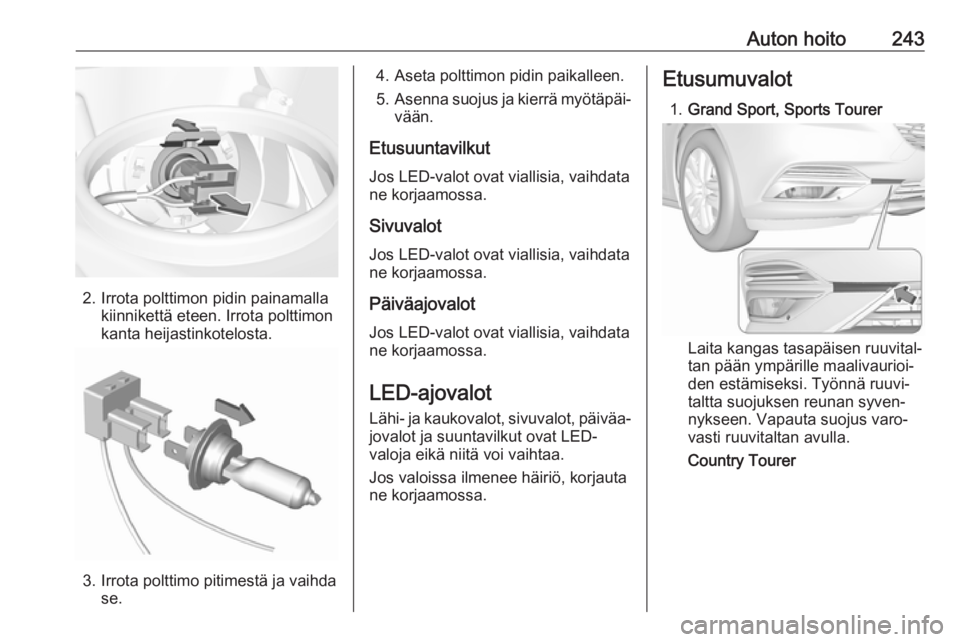

Auton hoito243
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkut Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalot
Jos LED-valot ovat viallisia, vaihdata ne korjaamossa.
Päiväajovalot
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.Etusumuvalot
1. Grand Sport, Sports Tourer
Laita kangas tasapäisen ruuvital‐
tan pään ympärille maalivaurioi‐
den estämiseksi. Työnnä ruuvi‐
taltta suojuksen reunan syven‐
nykseen. Vapauta suojus varo‐
vasti ruuvitaltan avulla.
Country Tourer

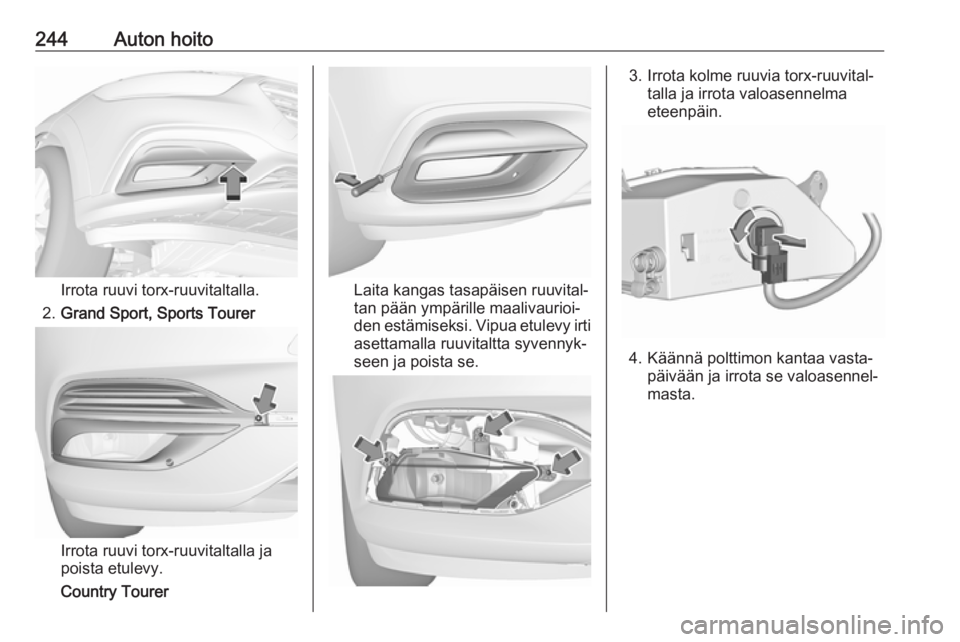

244Auton hoito
Irrota ruuvi torx-ruuvitaltalla.
2. Grand Sport, Sports Tourer
Irrota ruuvi torx-ruuvitaltalla ja
poista etulevy.
Country Tourer
Laita kangas tasapäisen ruuvital‐
tan pään ympärille maalivaurioi‐
den estämiseksi. Vipua etulevy irti
asettamalla ruuvitaltta syvennyk‐
seen ja poista se.
3. Irrota kolme ruuvia torx-ruuvital‐ talla ja irrota valoasennelmaeteenpäin.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.

Auton hoito245

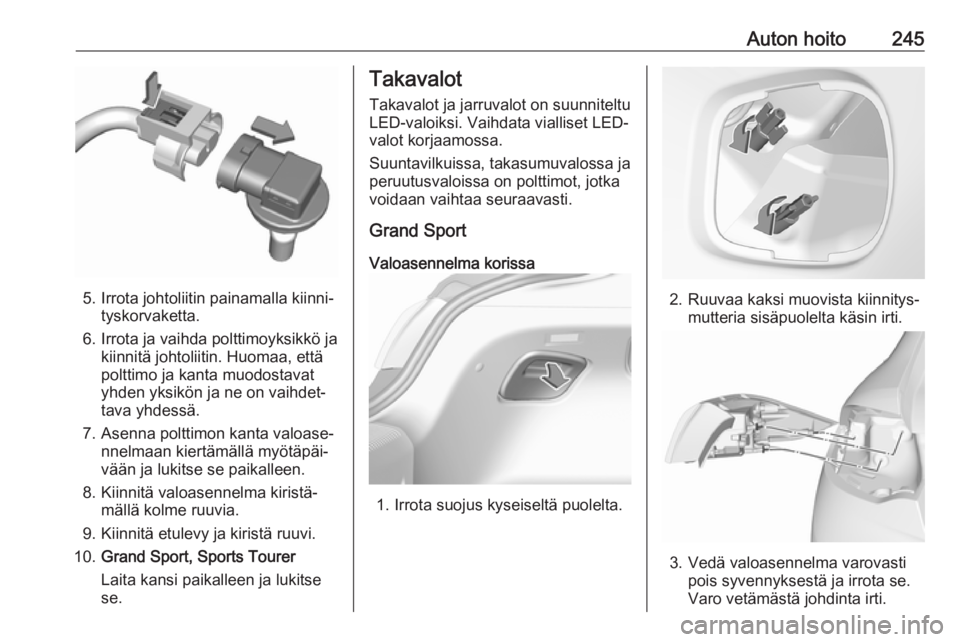

5. Irrota johtoliitin painamalla kiinni‐tyskorvaketta.
6. Irrota ja vaihda polttimoyksikkö ja kiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Grand Sport, Sports Tourer
Laita kansi paikalleen ja lukitse
se.
Takavalot
Takavalot ja jarruvalot on suunniteltu LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.
Suuntavilkuissa, takasumuvalossa ja
peruutusvaloissa on polttimot, jotka
voidaan vaihtaa seuraavasti.
Grand Sport
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.
2. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.
3. Vedä valoasennelma varovastipois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.

246Auton hoito

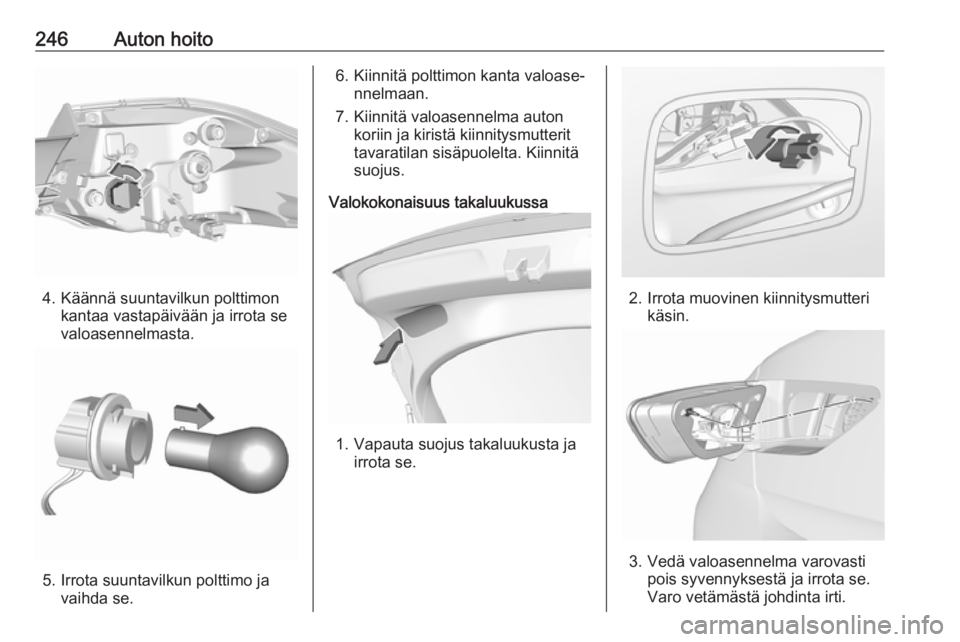

4. Käännä suuntavilkun polttimonkantaa vastapäivään ja irrota se
valoasennelmasta.
5. Irrota suuntavilkun polttimo ja vaihda se.
6. Kiinnitä polttimon kanta valoase‐nnelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä valoasennelma varovasti pois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.

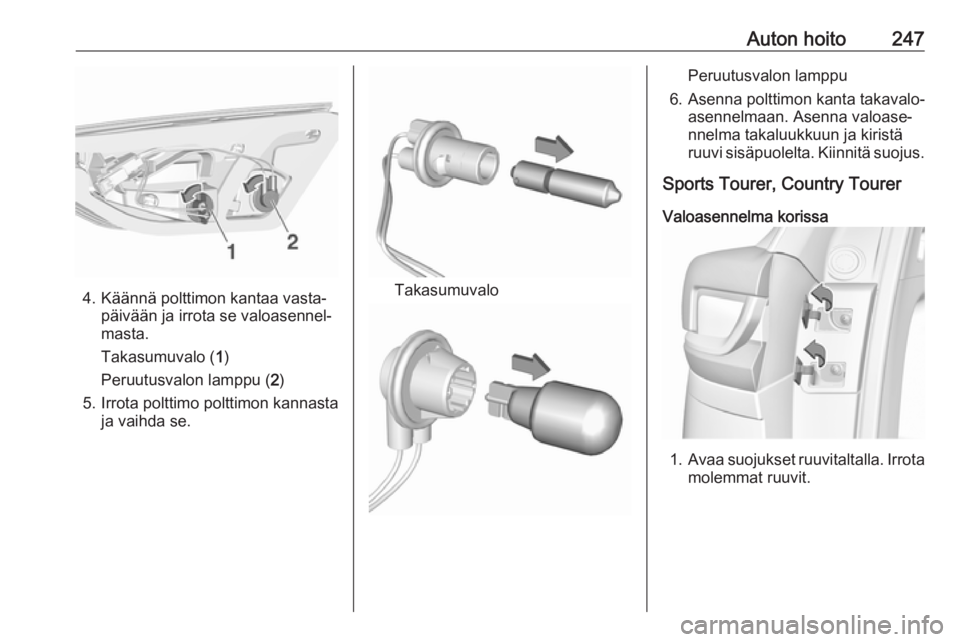

Auton hoito247
4. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.Takasumuvalo
Peruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Sports Tourer, Country Tourer
Valoasennelma korissa
1. Avaa suojukset ruuvitaltalla. Irrota
molemmat ruuvit.

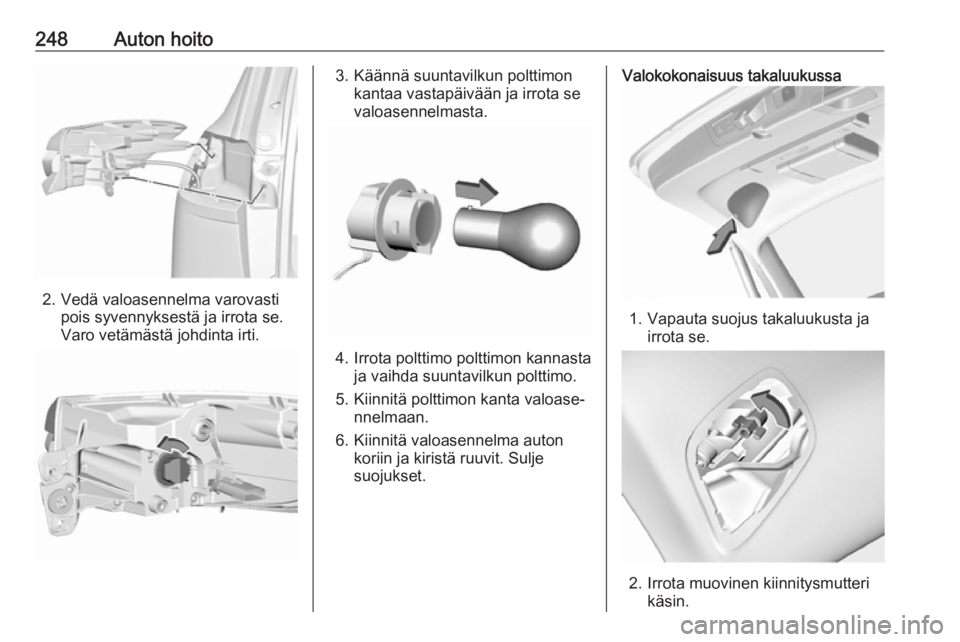

248Auton hoito
2. Vedä valoasennelma varovastipois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.
3. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
4. Irrota polttimo polttimon kannasta ja vaihda suuntavilkun polttimo.
5. Kiinnitä polttimon kanta valoase‐ nnelmaan.
6. Kiinnitä valoasennelma auton koriin ja kiristä ruuvit. Suljesuojukset.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
